ВЛАДИВОСТОКСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ЭКОНОМИКИ И СЕРВИСА Конструирование в дизайне среды Тема 5. Покрытия

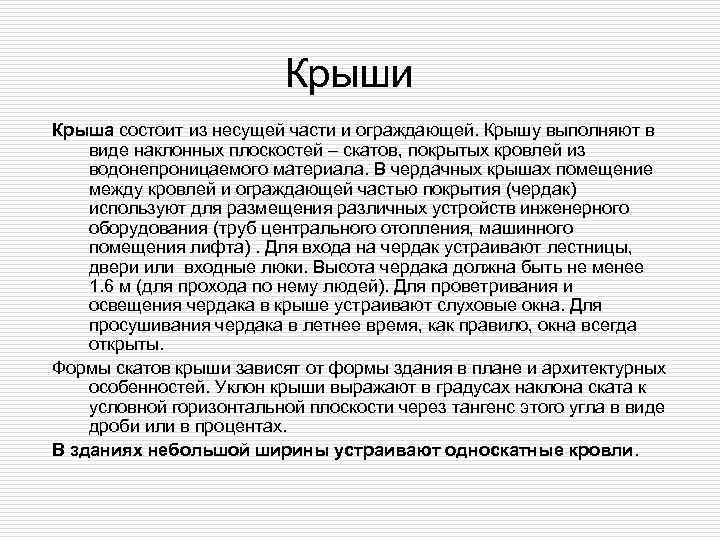

Крыши Крыша состоит из несущей части и ограждающей. Крышу выполняют в виде наклонных плоскостей – скатов, покрытых кровлей из водонепроницаемого материала. В чердачных крышах помещение между кровлей и ограждающей частью покрытия (чердак) используют для размещения различных устройств инженерного оборудования (труб центрального отопления, машинного помещения лифта). Для входа на чердак устраивают лестницы, двери или входные люки. Высота чердака должна быть не менее 1. 6 м (для прохода по нему людей). Для проветривания и освещения чердака в крыше устраивают слуховые окна. Для просушивания чердака в летнее время, как правило, окна всегда открыты. Формы скатов крыши зависят от формы здания в плане и архитектурных особенностей. Уклон крыши выражают в градусах наклона ската к условной горизонтальной плоскости через тангенс этого угла в виде дроби или в процентах. В зданиях небольшой ширины устраивают односкатные кровли.

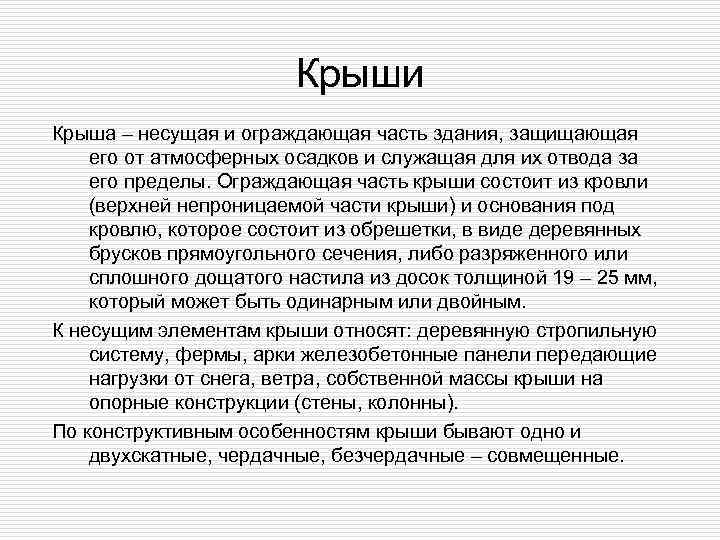

Крыши Крыша – несущая и ограждающая часть здания, защищающая его от атмосферных осадков и служащая для их отвода за его пределы. Ограждающая часть крыши состоит из кровли (верхней непроницаемой части крыши) и основания под кровлю, которое состоит из обрешетки, в виде деревянных брусков прямоугольного сечения, либо разряженного или сплошного дощатого настила из досок толщиной 19 – 25 мм, который может быть одинарным или двойным. К несущим элементам крыши относят: деревянную стропильную систему, фермы, арки железобетонные панели передающие нагрузки от снега, ветра, собственной массы крыши на опорные конструкции (стены, колонны). По конструктивным особенностям крыши бывают одно и двухскатные, чердачные, безчердачные – совмещенные.

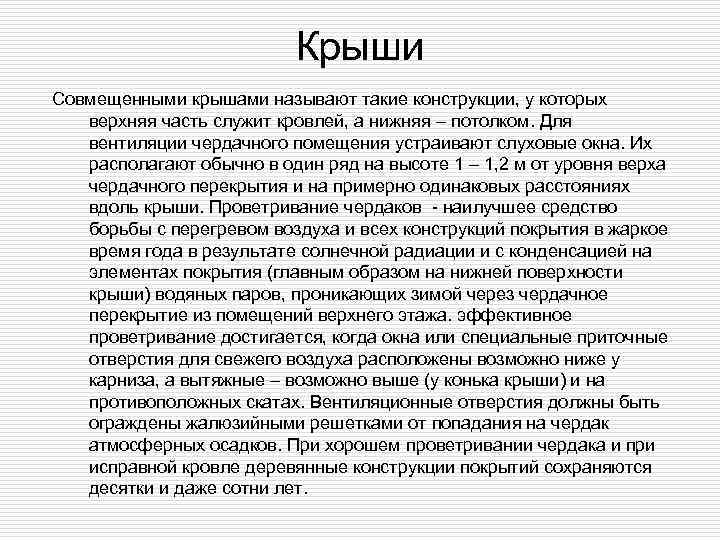

Крыши Совмещенными крышами называют такие конструкции, у которых верхняя часть служит кровлей, а нижняя – потолком. Для вентиляции чердачного помещения устраивают слуховые окна. Их располагают обычно в один ряд на высоте 1 – 1, 2 м от уровня верха чердачного перекрытия и на примерно одинаковых расстояниях вдоль крыши. Проветривание чердаков - наилучшее средство борьбы с перегревом воздуха и всех конструкций покрытия в жаркое время года в результате солнечной радиации и с конденсацией на элементах покрытия (главным образом на нижней поверхности крыши) водяных паров, проникающих зимой через чердачное перекрытие из помещений верхнего этажа. эффективное проветривание достигается, когда окна или специальные приточные отверстия для свежего воздуха расположены возможно ниже у карниза, а вытяжные – возможно выше (у конька крыши) и на противоположных скатах. Вентиляционные отверстия должны быть ограждены жалюзийными решетками от попадания на чердак атмосферных осадков. При хорошем проветривании чердака и при исправной кровле деревянные конструкции покрытий сохраняются десятки и даже сотни лет.

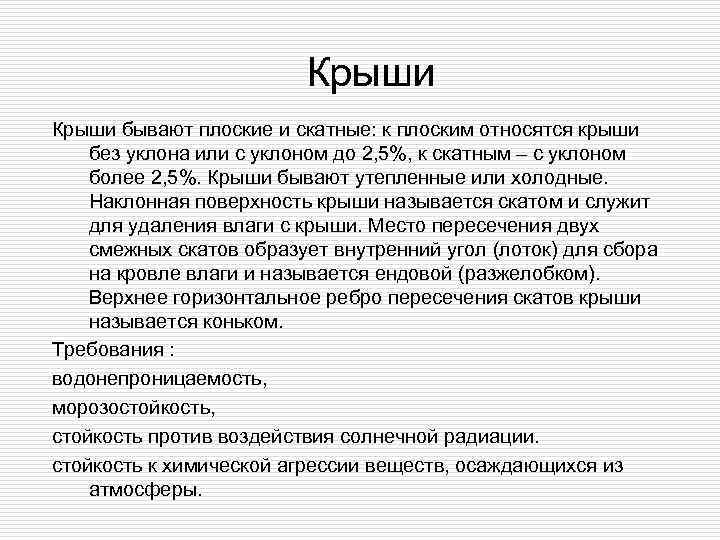

Крыши бывают плоские и скатные: к плоским относятся крыши без уклона или с уклоном до 2, 5%, к скатным – с уклоном более 2, 5%. Крыши бывают утепленные или холодные. Наклонная поверхность крыши называется скатом и служит для удаления влаги с крыши. Место пересечения двух смежных скатов образует внутренний угол (лоток) для сбора на кровле влаги и называется ендовой (разжелобком). Верхнее горизонтальное ребро пересечения скатов крыши называется коньком. Требования : водонепроницаемость, морозостойкость, стойкость против воздействия солнечной радиации. стойкость к химической агрессии веществ, осаждающихся из атмосферы.

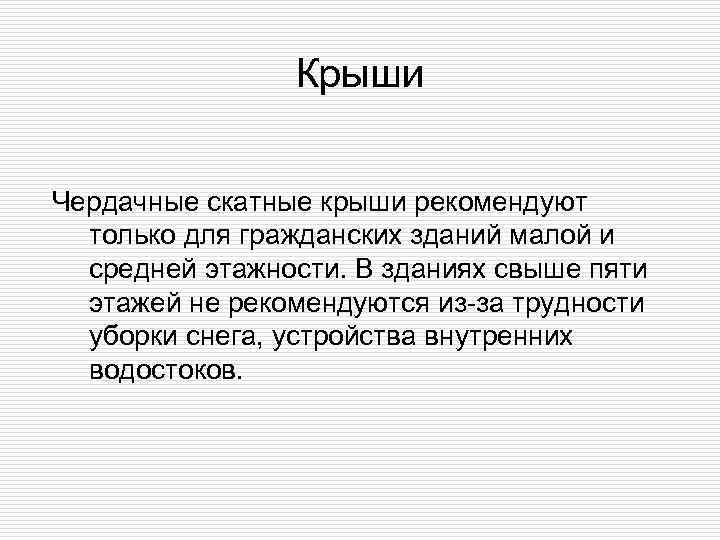

Крыши Чердачные скатные крыши рекомендуют только для гражданских зданий малой и средней этажности. В зданиях свыше пяти этажей не рекомендуются из-за трудности уборки снега, устройства внутренних водостоков.

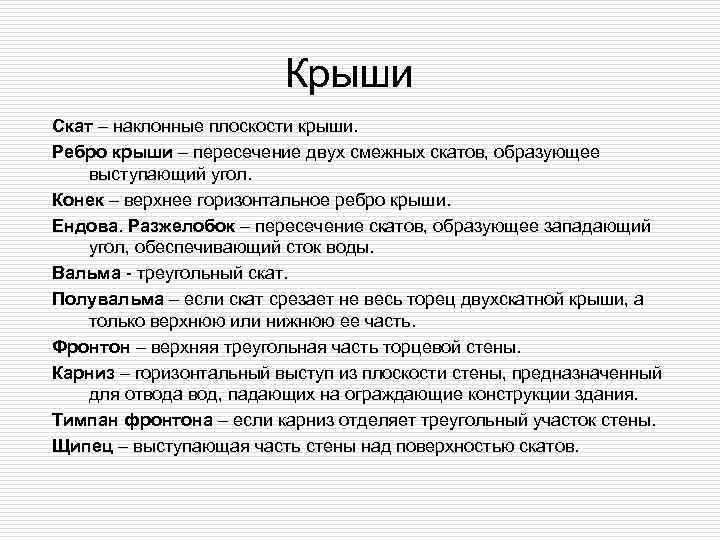

Крыши Скат – наклонные плоскости крыши. Ребро крыши – пересечение двух смежных скатов, образующее выступающий угол. Конек – верхнее горизонтальное ребро крыши. Ендова. Разжелобок – пересечение скатов, образующее западающий угол, обеспечивающий сток воды. Вальма - треугольный скат. Полувальма – если скат срезает не весь торец двухскатной крыши, а только верхнюю или нижнюю ее часть. Фронтон – верхняя треугольная часть торцевой стены. Карниз – горизонтальный выступ из плоскости стены, предназначенный для отвода вод, падающих на ограждающие конструкции здания. Тимпан фронтона – если карниз отделяет треугольный участок стены. Щипец – выступающая часть стены над поверхностью скатов.

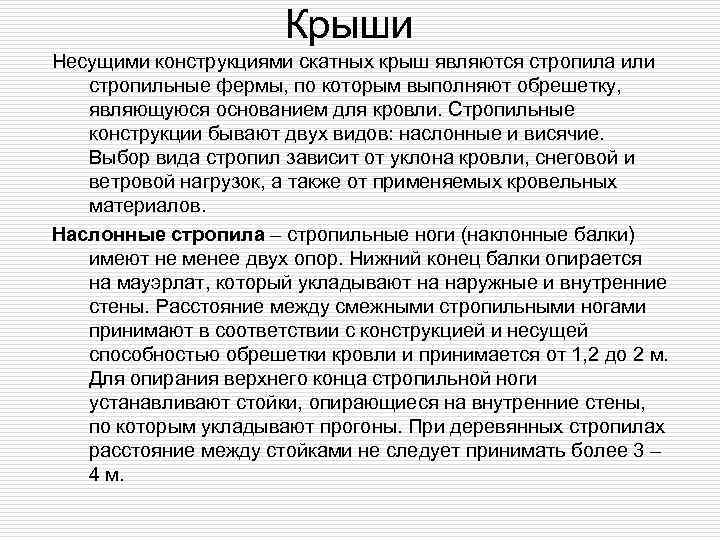

Крыши Несущими конструкциями скатных крыш являются стропила или стропильные фермы, по которым выполняют обрешетку, являющуюся основанием для кровли. Стропильные конструкции бывают двух видов: наслонные и висячие. Выбор вида стропил зависит от уклона кровли, снеговой и ветровой нагрузок, а также от применяемых кровельных материалов. Наслонные стропила – стропильные ноги (наклонные балки) имеют не менее двух опор. Нижний конец балки опирается на мауэрлат, который укладывают на наружные и внутренние стены. Расстояние между смежными стропильными ногами принимают в соответствии с конструкцией и несущей способностью обрешетки кровли и принимается от 1, 2 до 2 м. Для опирания верхнего конца стропильной ноги устанавливают стойки, опирающиеся на внутренние стены, по которым укладывают прогоны. При деревянных стропилах расстояние между стойками не следует принимать более 3 – 4 м.

Крыши Чем плотнее материал кровли и чем герметичнее стыки ее элементов. Тем меньше может быть уклон покрытия. На выбор уклона влияет также климатический район строительства. В местах, где наблюдаются сильные ливни, покрытия во избежание скопления на них значительного слоя воды придают наиболее крутые уклоны. В северных районах с обильными снеговыми осадками целесообразно принимать крутые уклоны (45° и более), обеспечивающие сползание снегового покрова. По экономическим соображениям следует принимать минимальную величину уклона, допустимую для определенной конструкции кровли в данных климатических условиях. Целесообразно уклоны всех скатов покрытия делать одинаковыми. В зданиях с небольшими пролетами применяют преимущественно наслонные односкатные стропила, двухскатные наслонные стропила устраивают вжилых и общественных зданиях, имеющих внутренние несущие стены, колонны.

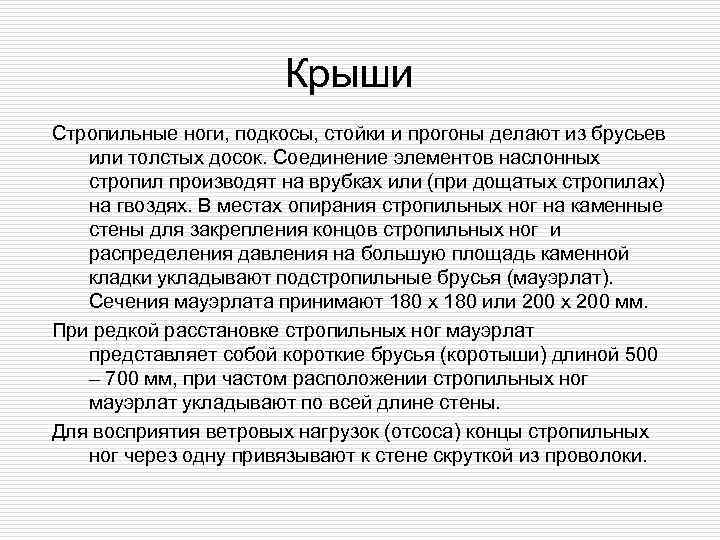

Крыши Стропильные ноги, подкосы, стойки и прогоны делают из брусьев или толстых досок. Соединение элементов наслонных стропил производят на врубках или (при дощатых стропилах) на гвоздях. В местах опирания стропильных ног на каменные стены для закрепления концов стропильных ног и распределения давления на большую площадь каменной кладки укладывают подстропильные брусья (мауэрлат). Сечения мауэрлата принимают 180 х 180 или 200 х 200 мм. При редкой расстановке стропильных ног мауэрлат представляет собой короткие брусья (коротыши) длиной 500 – 700 мм, при частом расположении стропильных ног мауэрлат укладывают по всей длине стены. Для восприятия ветровых нагрузок (отсоса) концы стропильных ног через одну привязывают к стене скруткой из проволоки.

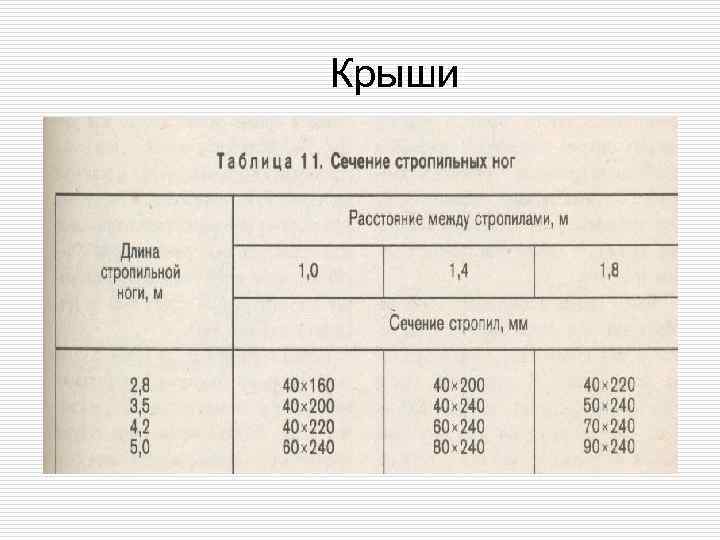

Крыши

Крыши Висячие стропила (стропильные фермы) несущая конструкция крыши
