Визуальное моделирование при анализе и проектировании UML Литература

Визуальное моделирование при анализе и проектировании UML

Литература И. Соммервиль. Инженерия программного обеспечения, 6 изд. – И.д. "Вильямс", 2002. Г. Буч. Объектно-ориентированный анализ и проектирование с примерами приложений на C++. Второе издание. – Бином, 1998. Г. Буч, Дж. Рамбо, А. Джекобсон. UML. Руководство пользователя. – ДМК-Пресс, Питер, 2004. G. Booch, J. Rumbaugh, I. Jacobson. The Unified Modeling Language Reference Manual – Second Edition, Addison-Wesley, 2004. Саак А.Э., Пахомов Е.В. и др. Информационные технологии управления. – СПб.: Питер, 2009. – 320 с. www.uml.org www.wikipedia.org

Структура языка UML Модели UML UML позволяет описывать систему следующими моделями: Модель функционирования (показывает, как описывается функциональность системы с точки зрения пользователя). Объектная модель (показывает, как выглядит проект системы с точки зрения объектного подхода). Динамическая модель (показывает, как взаимодействуют друг с другом компоненты системы в динамике, с течением времени). Демонстрирует, какие процессы происходят в системе.

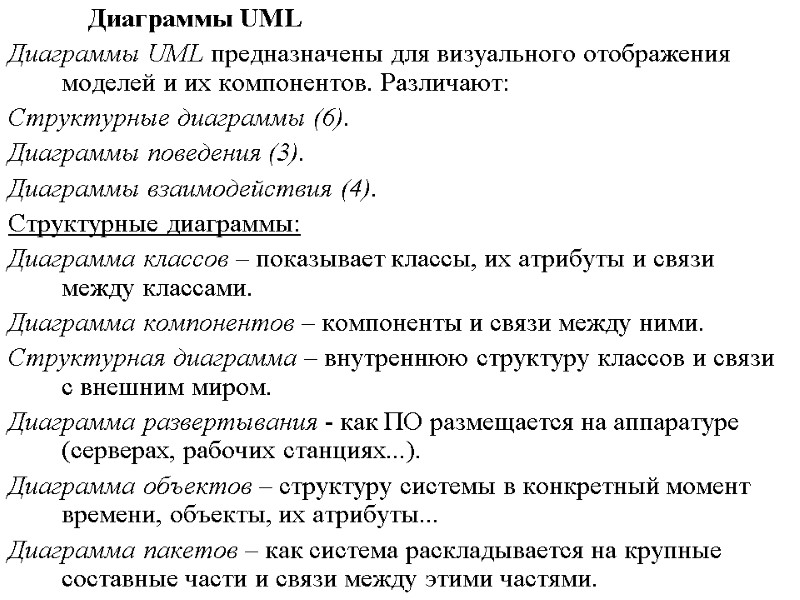

Диаграммы UML Диаграммы UML предназначены для визуального отображения моделей и их компонентов. Различают: Структурные диаграммы (6). Диаграммы поведения (3). Диаграммы взаимодействия (4). Структурные диаграммы: Диаграмма классов – показывает классы, их атрибуты и связи между классами. Диаграмма компонентов – компоненты и связи между ними. Структурная диаграмма – внутреннюю структуру классов и связи с внешним миром. Диаграмма развертывания - как ПО размещается на аппаратуре (серверах, рабочих станциях...). Диаграмма объектов – структуру системы в конкретный момент времени, объекты, их атрибуты... Диаграмма пакетов – как система раскладывается на крупные составные части и связи между этими частями.

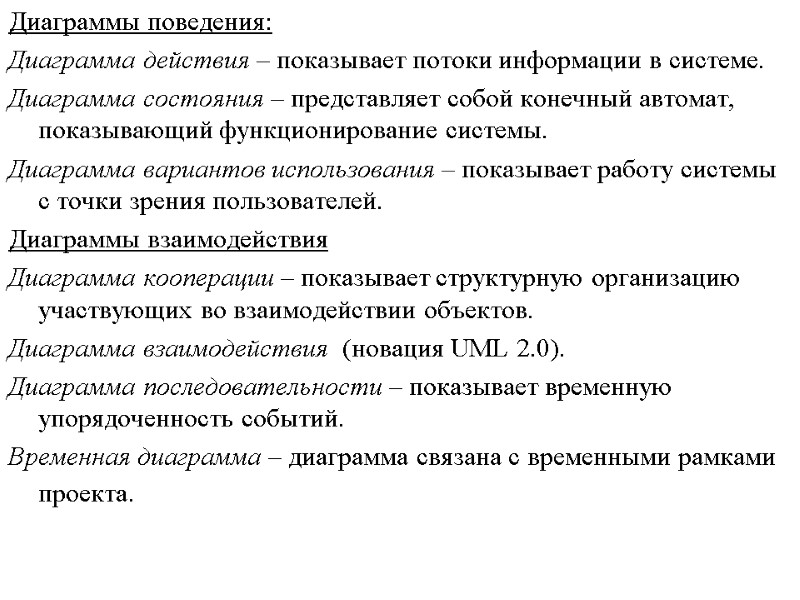

Диаграммы поведения: Диаграмма действия – показывает потоки информации в системе. Диаграмма состояния – представляет собой конечный автомат, показывающий функционирование системы. Диаграмма вариантов использования – показывает работу системы с точки зрения пользователей. Диаграммы взаимодействия Диаграмма кооперации – показывает структурную организацию участвующих во взаимодействии объектов. Диаграмма взаимодействия (новация UML 2.0). Диаграмма последовательности – показывает временную упорядоченность событий. Временная диаграмма – диаграмма связана с временными рамками проекта.

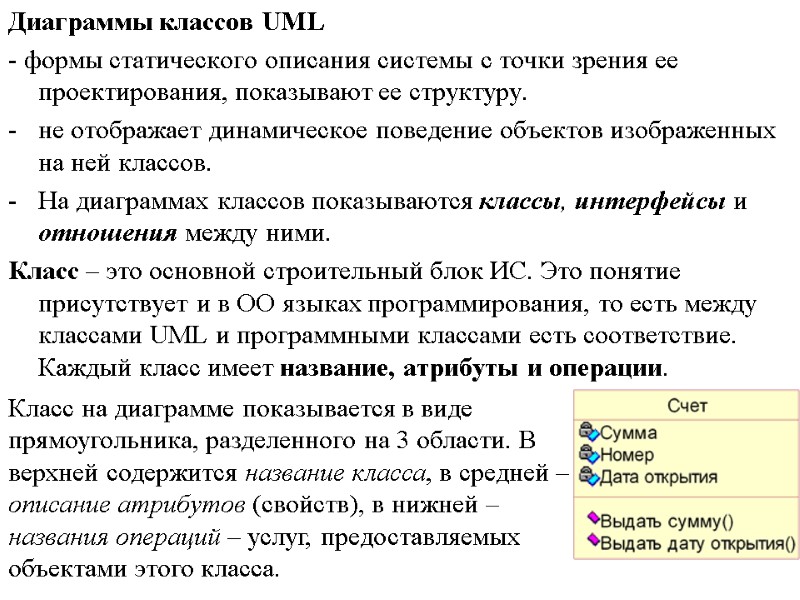

Диаграммы классов UML - формы статического описания системы с точки зрения ее проектирования, показывают ее структуру. не отображает динамическое поведение объектов изображенных на ней классов. На диаграммах классов показываются классы, интерфейсы и отношения между ними. Класс – это основной строительный блок ИС. Это понятие присутствует и в ОО языках программирования, то есть между классами UML и программными классами есть соответствие. Каждый класс имеет название, атрибуты и операции. Класс на диаграмме показывается в виде прямоугольника, разделенного на 3 области. В верхней содержится название класса, в средней – описание атрибутов (свойств), в нижней – названия операций – услуг, предоставляемых объектами этого класса.

Атрибуты класса определяют состав и структуру данных, хранимых в объектах этого класса. Каждый атрибут имеет имя и тип, определяющий, какие данные он представляет. При реализации объекта в программном коде для атрибутов будет выделена память, необходимая для хранения всех атрибутов, и каждый атрибут будет иметь конкретное значение в любой момент времени работы программы. Объектов одного класса в программе может быть сколь угодно много, все они имеют одинаковый набор атрибутов, описанный в классе, но значения атрибутов у каждого объекта свои и могут изменяться в ходе выполнения программы. Для каждого атрибута класса можно задать видимость (visibility). Эта характеристика показывает, доступен ли атрибут для других классов. В UML определены следующие уровни видимости атрибутов: Открытый (public) – атрибут виден для любого другого класса (объекта); Защищенный (protected) – атрибут виден для потомков данного класса; Закрытый (private) – атрибут не виден внешними классами (объектами) и может использоваться только объектом, его содержащим.

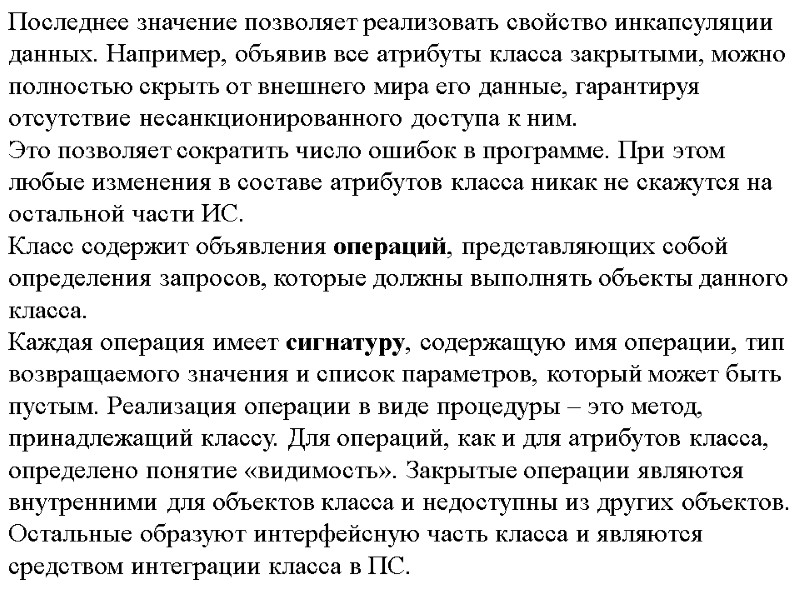

Последнее значение позволяет реализовать свойство инкапсуляции данных. Например, объявив все атрибуты класса закрытыми, можно полностью скрыть от внешнего мира его данные, гарантируя отсутствие несанкционированного доступа к ним. Это позволяет сократить число ошибок в программе. При этом любые изменения в составе атрибутов класса никак не скажутся на остальной части ИС. Класс содержит объявления операций, представляющих собой определения запросов, которые должны выполнять объекты данного класса. Каждая операция имеет сигнатуру, содержащую имя операции, тип возвращаемого значения и список параметров, который может быть пустым. Реализация операции в виде процедуры – это метод, принадлежащий классу. Для операций, как и для атрибутов класса, определено понятие «видимость». Закрытые операции являются внутренними для объектов класса и недоступны из других объектов. Остальные образуют интерфейсную часть класса и являются средством интеграции класса в ПС.

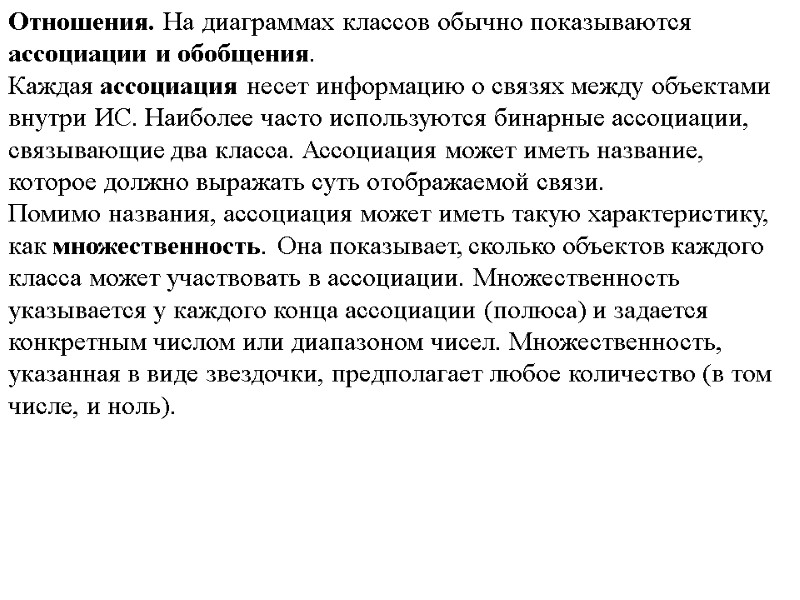

Отношения. На диаграммах классов обычно показываются ассоциации и обобщения. Каждая ассоциация несет информацию о связях между объектами внутри ИС. Наиболее часто используются бинарные ассоциации, связывающие два класса. Ассоциация может иметь название, которое должно выражать суть отображаемой связи. Помимо названия, ассоциация может иметь такую характеристику, как множественность. Она показывает, сколько объектов каждого класса может участвовать в ассоциации. Множественность указывается у каждого конца ассоциации (полюса) и задается конкретным числом или диапазоном чисел. Множественность, указанная в виде звездочки, предполагает любое количество (в том числе, и ноль).

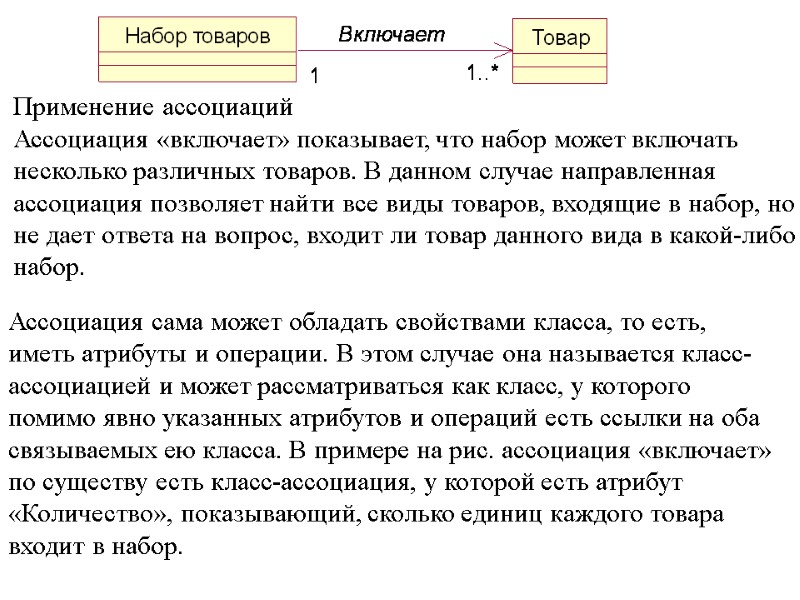

Применение ассоциаций Ассоциация «включает» показывает, что набор может включать несколько различных товаров. В данном случае направленная ассоциация позволяет найти все виды товаров, входящие в набор, но не дает ответа на вопрос, входит ли товар данного вида в какой-либо набор. Ассоциация сама может обладать свойствами класса, то есть, иметь атрибуты и операции. В этом случае она называется класс-ассоциацией и может рассматриваться как класс, у которого помимо явно указанных атрибутов и операций есть ссылки на оба связываемых ею класса. В примере на рис. ассоциация «включает» по существу есть класс-ассоциация, у которой есть атрибут «Количество», показывающий, сколько единиц каждого товара входит в набор.

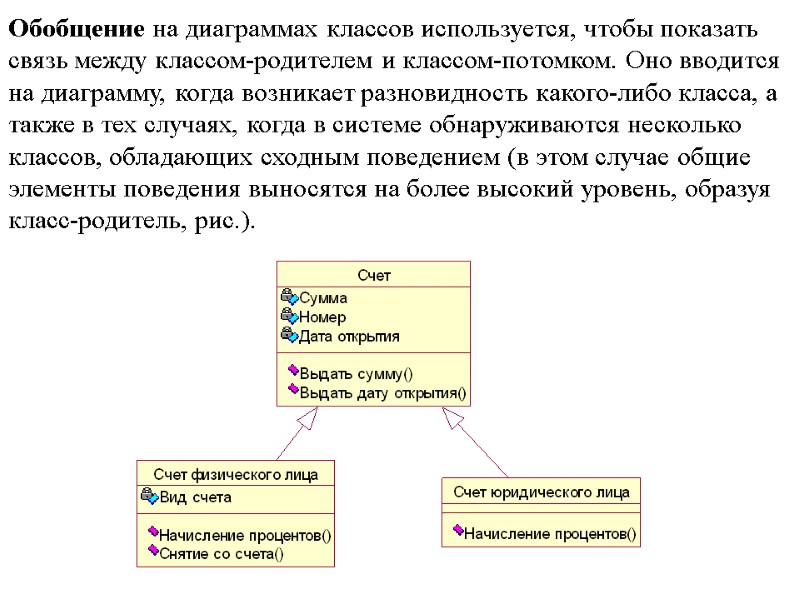

Обобщение на диаграммах классов используется, чтобы показать связь между классом-родителем и классом-потомком. Оно вводится на диаграмму, когда возникает разновидность какого-либо класса, а также в тех случаях, когда в системе обнаруживаются несколько классов, обладающих сходным поведением (в этом случае общие элементы поведения выносятся на более высокий уровень, образуя класс-родитель, рис.).

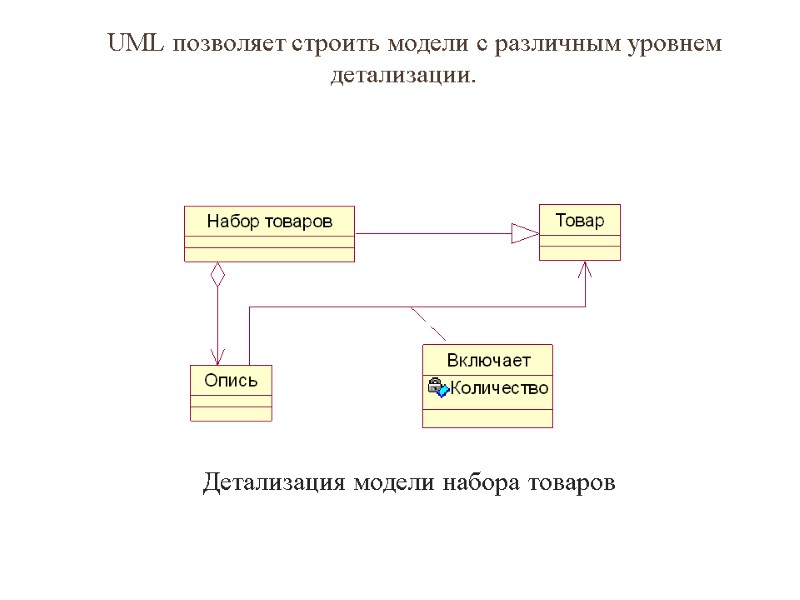

UML позволяет строить модели с различным уровнем детализации. Детализация модели набора товаров

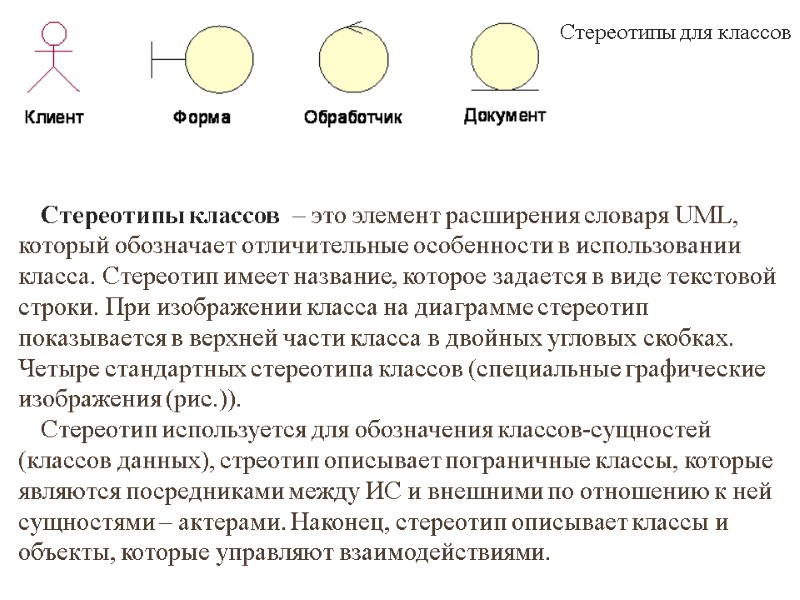

Стереотипы классов – это элемент расширения словаря UML, который обозначает отличительные особенности в использовании класса. Стереотип имеет название, которое задается в виде текстовой строки. При изображении класса на диаграмме стереотип показывается в верхней части класса в двойных угловых скобках. Четыре стандартных стереотипа классов (специальные графические изображения (рис.)). Стереотип используется для обозначения классов-сущностей (классов данных), стреотип описывает пограничные классы, которые являются посредниками между ИС и внешними по отношению к ней сущностями – актерами. Наконец, стереотип описывает классы и объекты, которые управляют взаимодействиями. Стереотипы для классов

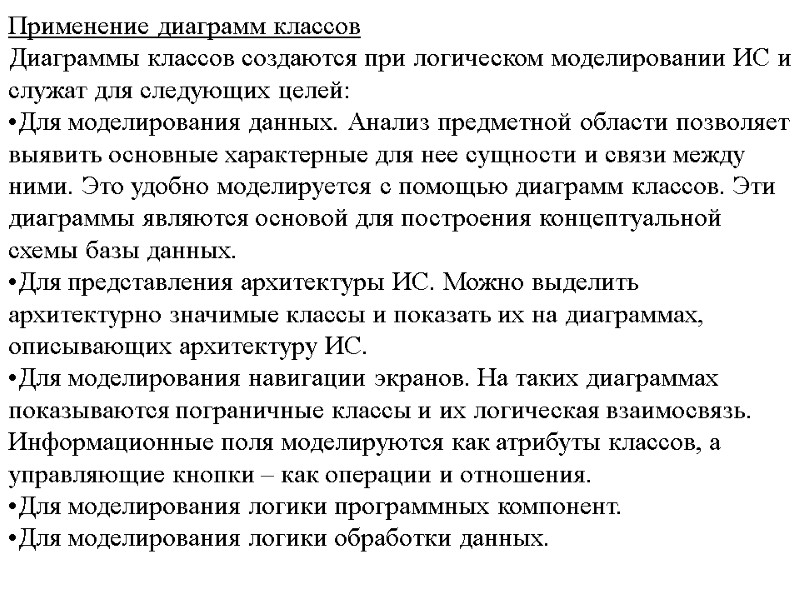

Применение диаграмм классов Диаграммы классов создаются при логическом моделировании ИС и служат для следующих целей: Для моделирования данных. Анализ предметной области позволяет выявить основные характерные для нее сущности и связи между ними. Это удобно моделируется с помощью диаграмм классов. Эти диаграммы являются основой для построения концептуальной схемы базы данных. Для представления архитектуры ИС. Можно выделить архитектурно значимые классы и показать их на диаграммах, описывающих архитектуру ИС. Для моделирования навигации экранов. На таких диаграммах показываются пограничные классы и их логическая взаимосвязь. Информационные поля моделируются как атрибуты классов, а управляющие кнопки – как операции и отношения. Для моделирования логики программных компонент. Для моделирования логики обработки данных.

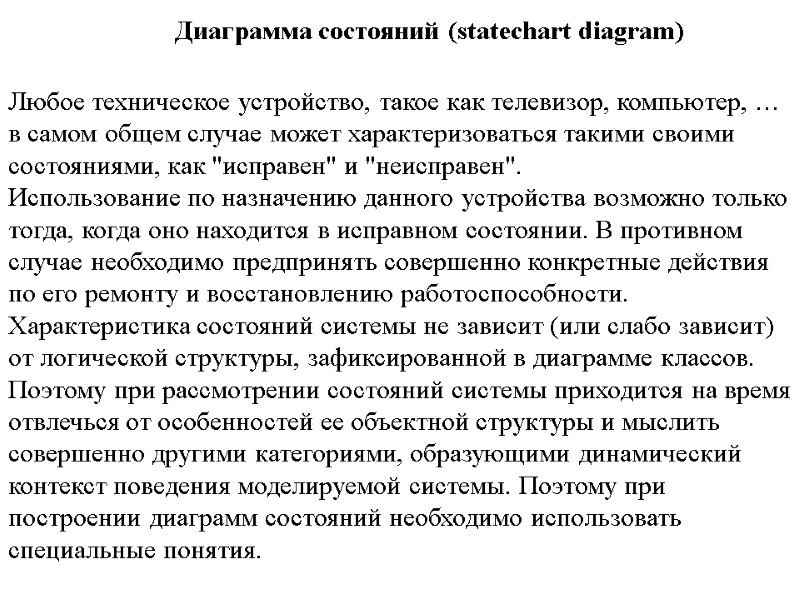

Диаграмма состояний (statechart diagram) Любое техническое устройство, такое как телевизор, компьютер, … в самом общем случае может характеризоваться такими своими состояниями, как "исправен" и "неисправен". Использование по назначению данного устройства возможно только тогда, когда оно находится в исправном состоянии. В противном случае необходимо предпринять совершенно конкретные действия по его ремонту и восстановлению работоспособности. Характеристика состояний системы не зависит (или слабо зависит) от логической структуры, зафиксированной в диаграмме классов. Поэтому при рассмотрении состояний системы приходится на время отвлечься от особенностей ее объектной структуры и мыслить совершенно другими категориями, образующими динамический контекст поведения моделируемой системы. Поэтому при построении диаграмм состояний необходимо использовать специальные понятия.

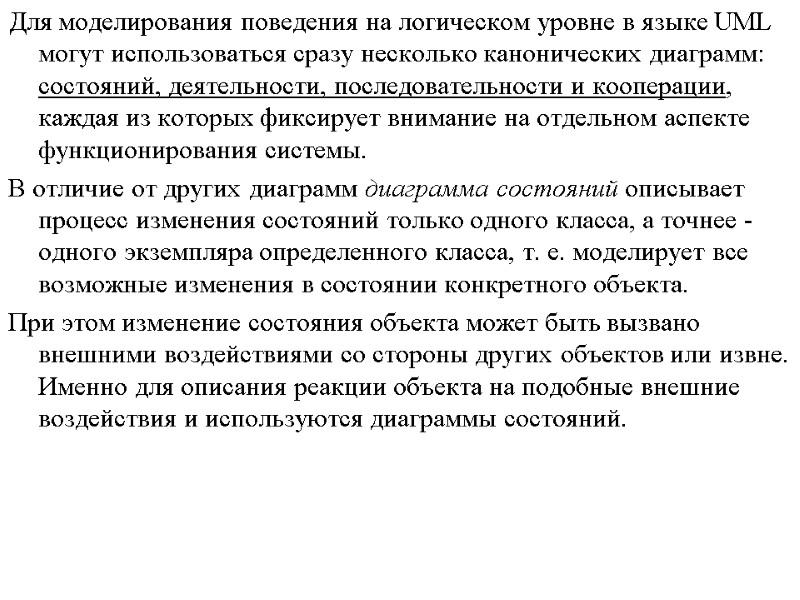

Для моделирования поведения на логическом уровне в языке UML могут использоваться сразу несколько канонических диаграмм: состояний, деятельности, последовательности и кооперации, каждая из которых фиксирует внимание на отдельном аспекте функционирования системы. В отличие от других диаграмм диаграмма состояний описывает процесс изменения состояний только одного класса, а точнее - одного экземпляра определенного класса, т. е. моделирует все возможные изменения в состоянии конкретного объекта. При этом изменение состояния объекта может быть вызвано внешними воздействиями со стороны других объектов или извне. Именно для описания реакции объекта на подобные внешние воздействия и используются диаграммы состояний.

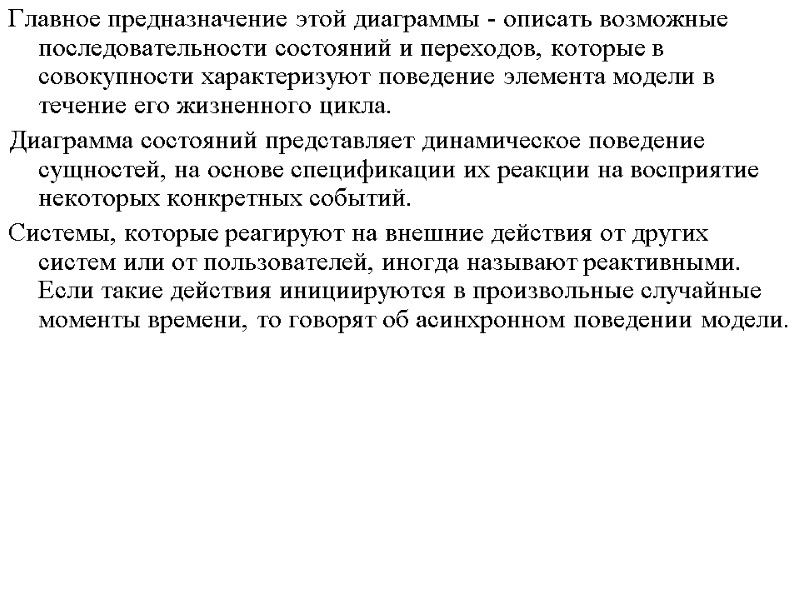

Главное предназначение этой диаграммы - описать возможные последовательности состояний и переходов, которые в совокупности характеризуют поведение элемента модели в течение его жизненного цикла. Диаграмма состояний представляет динамическое поведение сущностей, на основе спецификации их реакции на восприятие некоторых конкретных событий. Системы, которые реагируют на внешние действия от других систем или от пользователей, иногда называют реактивными. Если такие действия инициируются в произвольные случайные моменты времени, то говорят об асинхронном поведении модели.

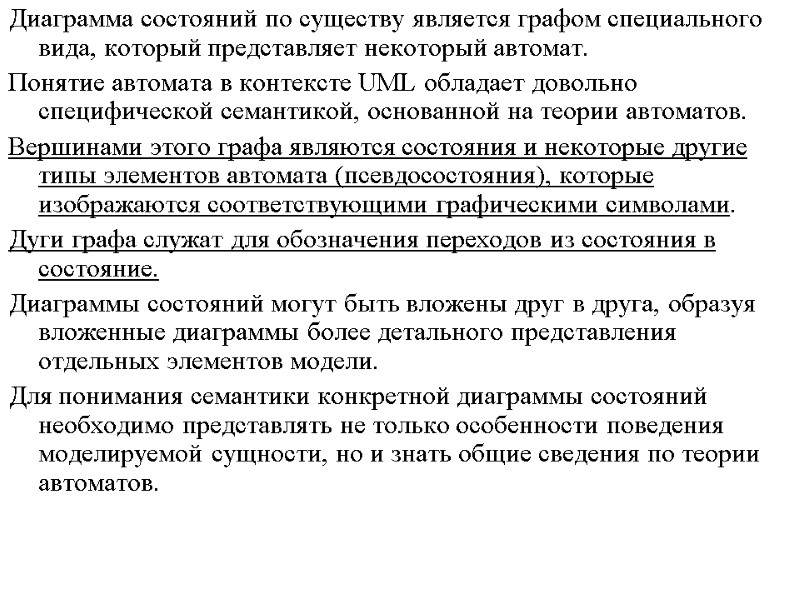

Диаграмма состояний по существу является графом специального вида, который представляет некоторый автомат. Понятие автомата в контексте UML обладает довольно специфической семантикой, основанной на теории автоматов. Вершинами этого графа являются состояния и некоторые другие типы элементов автомата (псевдосостояния), которые изображаются соответствующими графическими символами. Дуги графа служат для обозначения переходов из состояния в состояние. Диаграммы состояний могут быть вложены друг в друга, образуя вложенные диаграммы более детального представления отдельных элементов модели. Для понимания семантики конкретной диаграммы состояний необходимо представлять не только особенности поведения моделируемой сущности, но и знать общие сведения по теории автоматов.

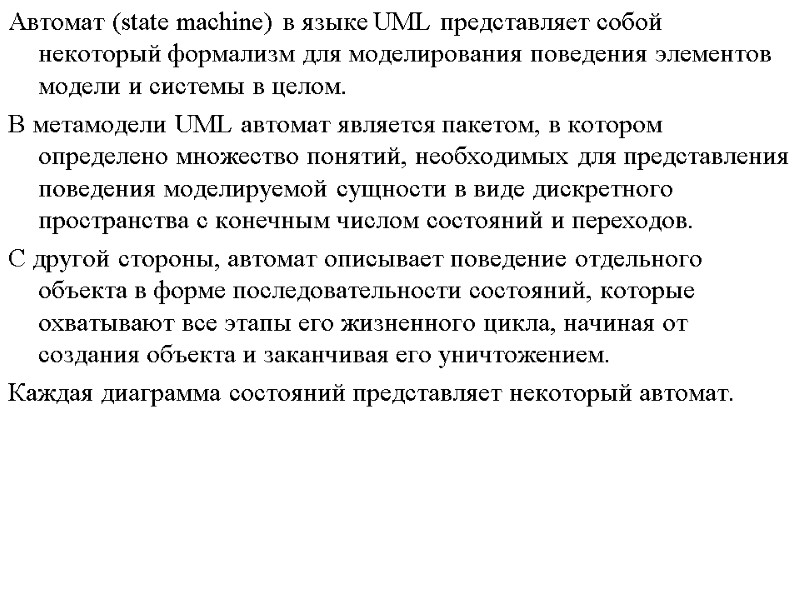

Автомат (state machine) в языке UML представляет собой некоторый формализм для моделирования поведения элементов модели и системы в целом. В метамодели UML автомат является пакетом, в котором определено множество понятий, необходимых для представления поведения моделируемой сущности в виде дискретного пространства с конечным числом состояний и переходов. С другой стороны, автомат описывает поведение отдельного объекта в форме последовательности состояний, которые охватывают все этапы его жизненного цикла, начиная от создания объекта и заканчивая его уничтожением. Каждая диаграмма состояний представляет некоторый автомат.

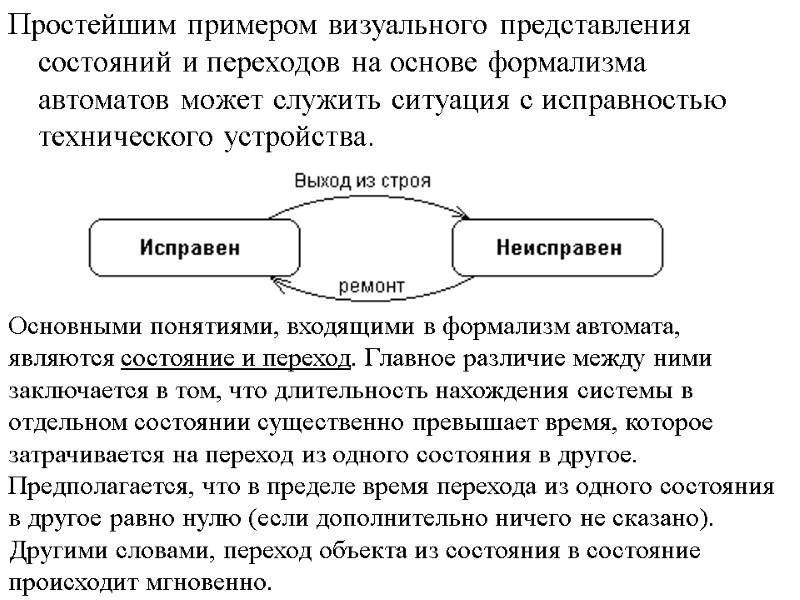

Простейшим примером визуального представления состояний и переходов на основе формализма автоматов может служить ситуация с исправностью технического устройства. Основными понятиями, входящими в формализм автомата, являются состояние и переход. Главное различие между ними заключается в том, что длительность нахождения системы в отдельном состоянии существенно превышает время, которое затрачивается на переход из одного состояния в другое. Предполагается, что в пределе время перехода из одного состояния в другое равно нулю (если дополнительно ничего не сказано). Другими словами, переход объекта из состояния в состояние происходит мгновенно.

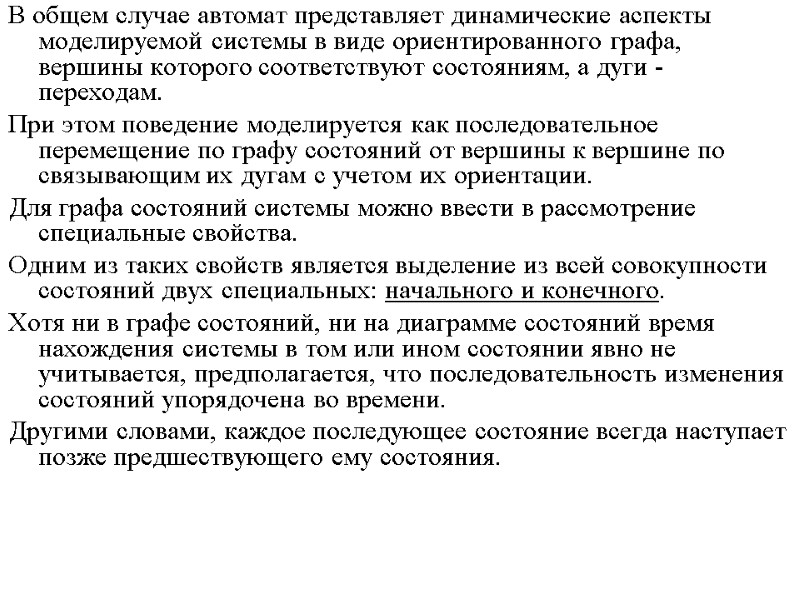

В общем случае автомат представляет динамические аспекты моделируемой системы в виде ориентированного графа, вершины которого соответствуют состояниям, а дуги - переходам. При этом поведение моделируется как последовательное перемещение по графу состояний от вершины к вершине по связывающим их дугам с учетом их ориентации. Для графа состояний системы можно ввести в рассмотрение специальные свойства. Одним из таких свойств является выделение из всей совокупности состояний двух специальных: начального и конечного. Хотя ни в графе состояний, ни на диаграмме состояний время нахождения системы в том или ином состоянии явно не учитывается, предполагается, что последовательность изменения состояний упорядочена во времени. Другими словами, каждое последующее состояние всегда наступает позже предшествующего ему состояния.

Еще одним свойством графа состояний может служить достижимость состояний. Речь идет о том, что навигация или ориентированный путь в графе состояний определяет специальное бинарное отношение на множестве всех состояний системы. Это отношение характеризует потенциальную возможность перехода системы из рассматриваемого состояния в некоторое другое состояние. Очевидно, для достижимости состояний необходимо наличие связывающего их ориентированного пути в графе состояний. Формализм автоматов допускает вложение одних автоматов в другие для уточнения внутренней структуры отдельных более общих состояний (макросостояний). В этом случае вложенные автоматы получили название подавтоматов. Подавтоматы могут использоваться для внутренней спецификации процедур и функций, образующих поведение исходного объекта. Например, состояние неисправности технического устройства может быть детализировано на отдельные подсостояния, каждое из которых может характеризовать неисправность отдельных подсистем, входящих в состав данного устройства.

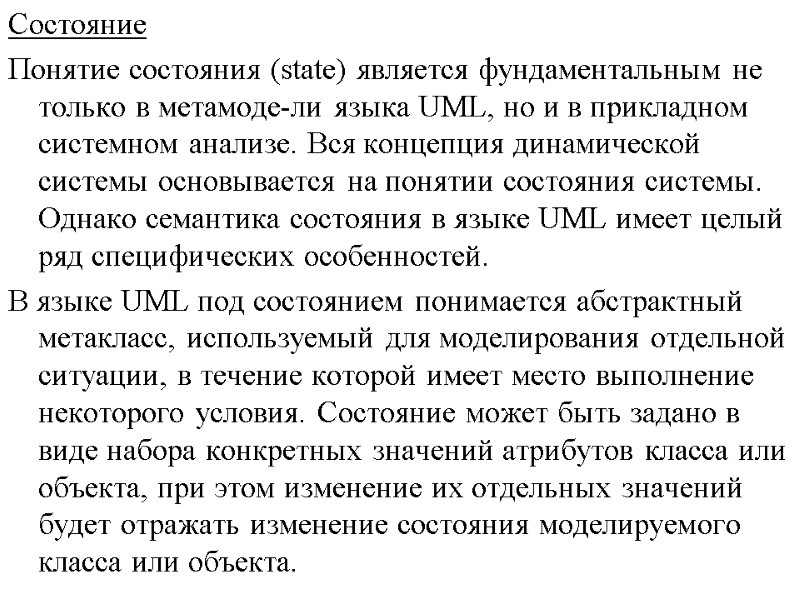

Состояние Понятие состояния (state) является фундаментальным не только в метамоде-ли языка UML, но и в прикладном системном анализе. Вся концепция динамической системы основывается на понятии состояния системы. Однако семантика состояния в языке UML имеет целый ряд специфических особенностей. В языке UML под состоянием понимается абстрактный метакласс, используемый для моделирования отдельной ситуации, в течение которой имеет место выполнение некоторого условия. Состояние может быть задано в виде набора конкретных значений атрибутов класса или объекта, при этом изменение их отдельных значений будет отражать изменение состояния моделируемого класса или объекта.

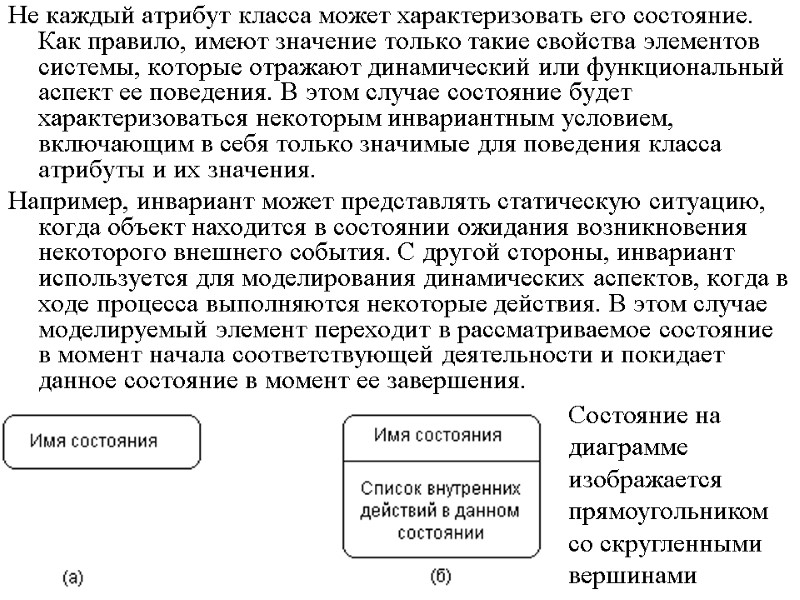

Не каждый атрибут класса может характеризовать его состояние. Как правило, имеют значение только такие свойства элементов системы, которые отражают динамический или функциональный аспект ее поведения. В этом случае состояние будет характеризоваться некоторым инвариантным условием, включающим в себя только значимые для поведения класса атрибуты и их значения. Например, инвариант может представлять статическую ситуацию, когда объект находится в состоянии ожидания возникновения некоторого внешнего события. С другой стороны, инвариант используется для моделирования динамических аспектов, когда в ходе процесса выполняются некоторые действия. В этом случае моделируемый элемент переходит в рассматриваемое состояние в момент начала соответствующей деятельности и покидает данное состояние в момент ее завершения. Состояние на диаграмме изображается прямоугольником со скругленными вершинами

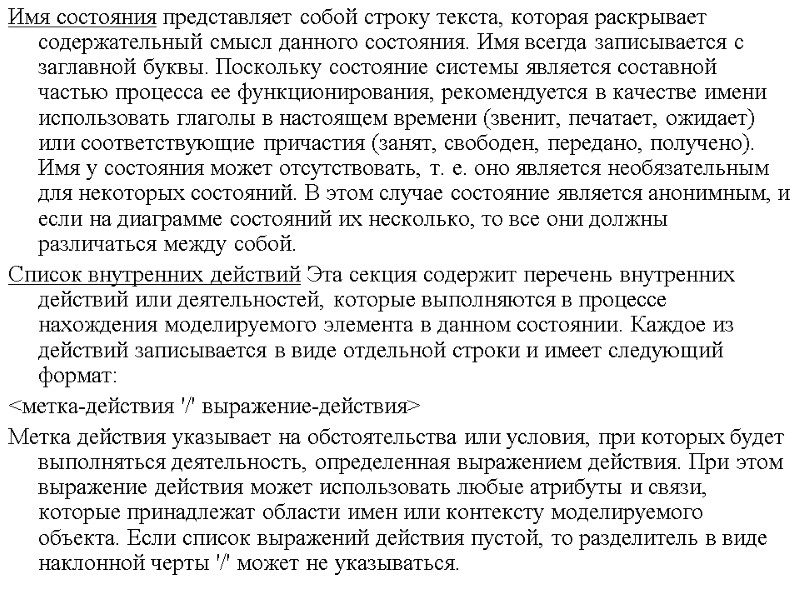

Имя состояния представляет собой строку текста, которая раскрывает содержательный смысл данного состояния. Имя всегда записывается с заглавной буквы. Поскольку состояние системы является составной частью процесса ее функционирования, рекомендуется в качестве имени использовать глаголы в настоящем времени (звенит, печатает, ожидает) или соответствующие причастия (занят, свободен, передано, получено). Имя у состояния может отсутствовать, т. е. оно является необязательным для некоторых состояний. В этом случае состояние является анонимным, и если на диаграмме состояний их несколько, то все они должны различаться между собой. Список внутренних действий Эта секция содержит перечень внутренних действий или деятельностей, которые выполняются в процессе нахождения моделируемого элемента в данном состоянии. Каждое из действий записывается в виде отдельной строки и имеет следующий формат: <метка-действия '/' выражение-действия> Метка действия указывает на обстоятельства или условия, при которых будет выполняться деятельность, определенная выражением действия. При этом выражение действия может использовать любые атрибуты и связи, которые принадлежат области имен или контексту моделируемого объекта. Если список выражений действия пустой, то разделитель в виде наклонной черты '/' может не указываться.

Перечень меток действия имеет фиксированные значения в языке UML, которые не могут быть использованы в качестве имен событий. Эти значения следующие: entry - эта метка указывает на действие, специфицированное следующим за ней выражением действия, которое выполняется в момент входа в данное состояние (входное действие); exit - эта метка указывает на действие, специфицированное следующим за ней выражением действия, которое выполняется в момент выхода из данного состояния (выходное действие); do - эта метка специфицирует выполняющуюся деятельность ("do activity"), которая выполняется в течение всего времени, пока объект находится в данном состоянии, или до тех пор, пока не закончится вычисление, специфицированное следующим за ней выражением действия. В последнем случае при завершении события генерируется соответствующий результат: include - эта метка используется для обращения к подавтомату, при этом следующее за ней выражение действия содержит имя этого подавтомата.

Начальное состояние представляет собой частный случай состояния, которое не содержит никаких внутренних действий (псевдосостояния). В этом состоянии находится объект по умолчанию в начальный момент времени. Оно служит для указания на диаграмме состояний графической области, от которой начинается процесс изменения состояний. Графически начальное состояние в языке UML обозначается в виде закрашенного кружка (рис. а), из которого может только выходить стрелка, соответствующая переходу. Пример состояния с непустой секцией внутренних действий

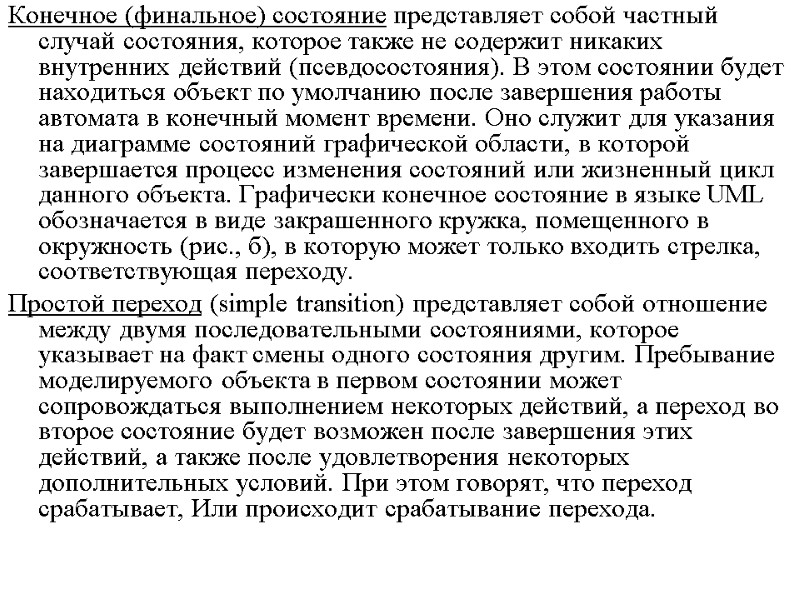

Конечное (финальное) состояние представляет собой частный случай состояния, которое также не содержит никаких внутренних действий (псевдосостояния). В этом состоянии будет находиться объект по умолчанию после завершения работы автомата в конечный момент времени. Оно служит для указания на диаграмме состояний графической области, в которой завершается процесс изменения состояний или жизненный цикл данного объекта. Графически конечное состояние в языке UML обозначается в виде закрашенного кружка, помещенного в окружность (рис., б), в которую может только входить стрелка, соответствующая переходу. Простой переход (simple transition) представляет собой отношение между двумя последовательными состояниями, которое указывает на факт смены одного состояния другим. Пребывание моделируемого объекта в первом состоянии может сопровождаться выполнением некоторых действий, а переход во второе состояние будет возможен после завершения этих действий, а также после удовлетворения некоторых дополнительных условий. При этом говорят, что переход срабатывает, Или происходит срабатывание перехода.

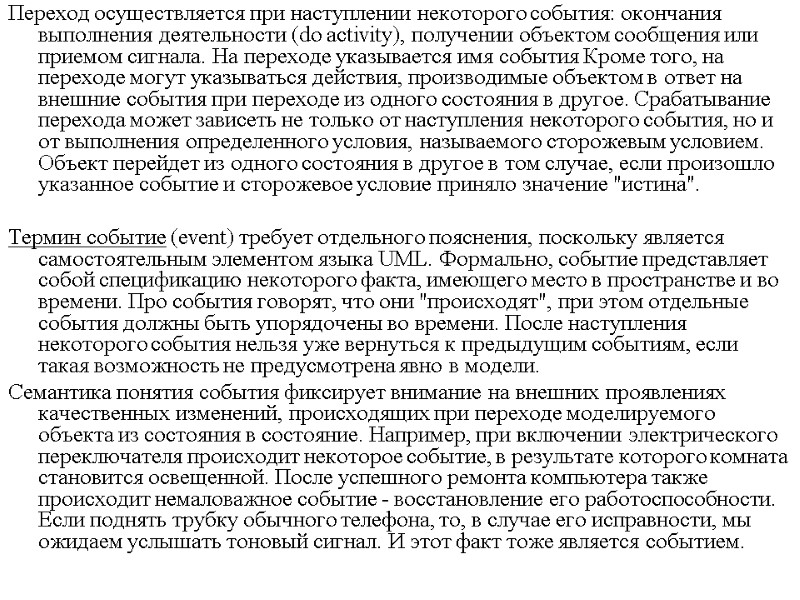

Переход осуществляется при наступлении некоторого события: окончания выполнения деятельности (do activity), получении объектом сообщения или приемом сигнала. На переходе указывается имя события Кроме того, на переходе могут указываться действия, производимые объектом в ответ на внешние события при переходе из одного состояния в другое. Срабатывание перехода может зависеть не только от наступления некоторого события, но и от выполнения определенного условия, называемого сторожевым условием. Объект перейдет из одного состояния в другое в том случае, если произошло указанное событие и сторожевое условие приняло значение "истина". Термин событие (event) требует отдельного пояснения, поскольку является самостоятельным элементом языка UML. Формально, событие представляет собой спецификацию некоторого факта, имеющего место в пространстве и во времени. Про события говорят, что они "происходят", при этом отдельные события должны быть упорядочены во времени. После наступления некоторого события нельзя уже вернуться к предыдущим событиям, если такая возможность не предусмотрена явно в модели. Семантика понятия события фиксирует внимание на внешних проявлениях качественных изменений, происходящих при переходе моделируемого объекта из состояния в состояние. Например, при включении электрического переключателя происходит некоторое событие, в результате которого комната становится освещенной. После успешного ремонта компьютера также происходит немаловажное событие - восстановление его работоспособности. Если поднять трубку обычного телефона, то, в случае его исправности, мы ожидаем услышать тоновый сигнал. И этот факт тоже является событием.

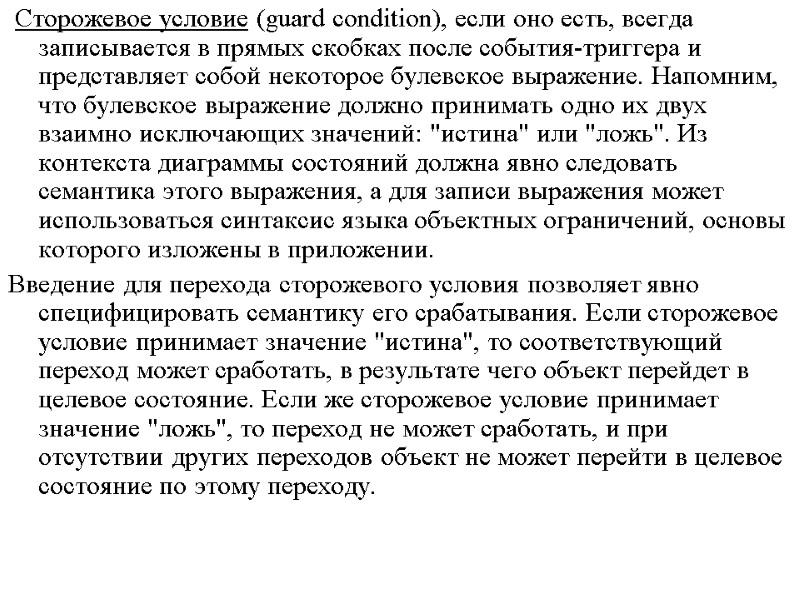

Сторожевое условие (guard condition), если оно есть, всегда записывается в прямых скобках после события-триггера и представляет собой некоторое булевское выражение. Напомним, что булевское выражение должно принимать одно их двух взаимно исключающих значений: "истина" или "ложь". Из контекста диаграммы состояний должна явно следовать семантика этого выражения, а для записи выражения может использоваться синтаксис языка объектных ограничений, основы которого изложены в приложении. Введение для перехода сторожевого условия позволяет явно специфицировать семантику его срабатывания. Если сторожевое условие принимает значение "истина", то соответствующий переход может сработать, в результате чего объект перейдет в целевое состояние. Если же сторожевое условие принимает значение "ложь", то переход не может сработать, и при отсутствии других переходов объект не может перейти в целевое состояние по этому переходу.

Диаграмма состояний для моделирования почтовой программы-клиента Выражения действия – «разорвать телефонное соединение (телефонный номер)», должно быть выполнено сразу после установления истинности ("истина") сторожевого условия «почтовый ящик на сервере пуст»

Выражение действия (action expression) выполняется в том и только в том случае, когда переход срабатывает. Представляет собой атомарную операцию (достаточно простое вычисление), выполняемую сразу после срабатывания соответствующего перехода до начала каких бы то ни было действий в целевом состоянии. Атомарность действия означает, что оно не может быть прервано никаким другим действием до тех пор, пока не закончится его выполнение. Данное действие может оказывать влияние как на сам объект, так и на его окружение, если это с очевидностью следует из контекста модели. Выражение записывается после знака "/" в строке текста, присоединенной к соответствующему переходу. В общем случае, выражение действия может содержать целый список отдельных действий, разделенных символом ";". Обязательное требование - все действия из списка должны четко различаться между собой и следовать в порядке их записи. На синтаксис записи выражений действия не накладывается никаких ограничений. Главное - их запись должна быть понятна разработчикам модели и программистам. Поэтому чаще всего выражения записывают на одном из языков программирования, который предполагается использовать для реализации модели.

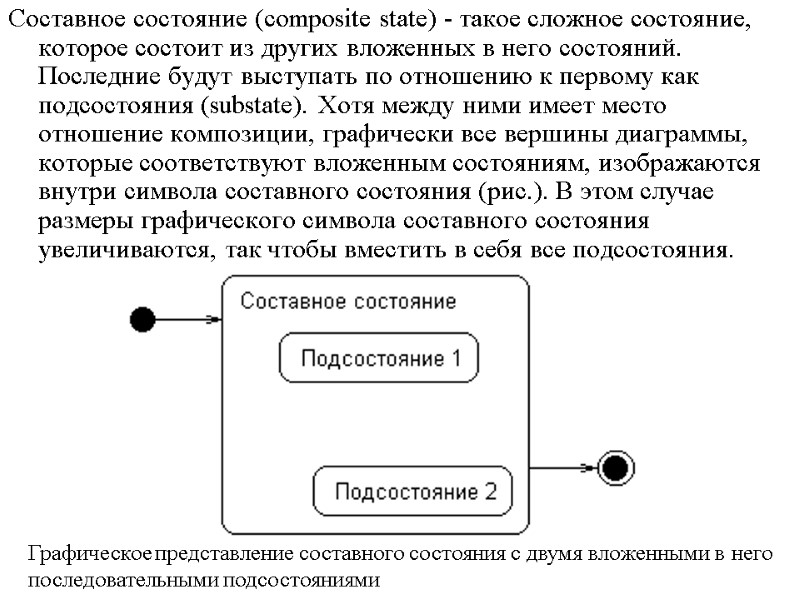

Составное состояние (composite state) - такое сложное состояние, которое состоит из других вложенных в него состояний. Последние будут выступать по отношению к первому как подсостояния (substate). Хотя между ними имеет место отношение композиции, графически все вершины диаграммы, которые соответствуют вложенным состояниям, изображаются внутри символа составного состояния (рис.). В этом случае размеры графического символа составного состояния увеличиваются, так чтобы вместить в себя все подсостояния. Графическое представление составного состояния с двумя вложенными в него последовательными подсостояниями

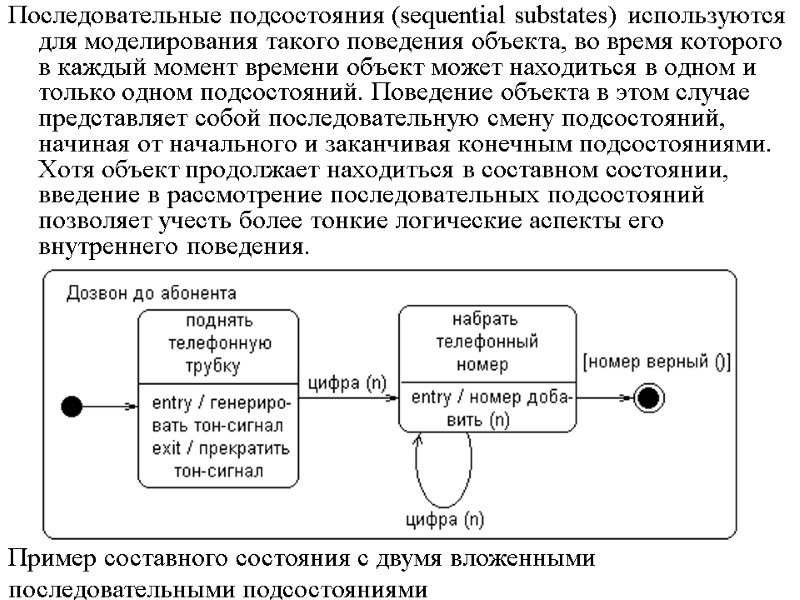

Последовательные подсостояния (sequential substates) используются для моделирования такого поведения объекта, во время которого в каждый момент времени объект может находиться в одном и только одном подсостояний. Поведение объекта в этом случае представляет собой последовательную смену подсостояний, начиная от начального и заканчивая конечным подсостояниями. Хотя объект продолжает находиться в составном состоянии, введение в рассмотрение последовательных подсостояний позволяет учесть более тонкие логические аспекты его внутреннего поведения. Пример составного состояния с двумя вложенными последовательными подсостояниями

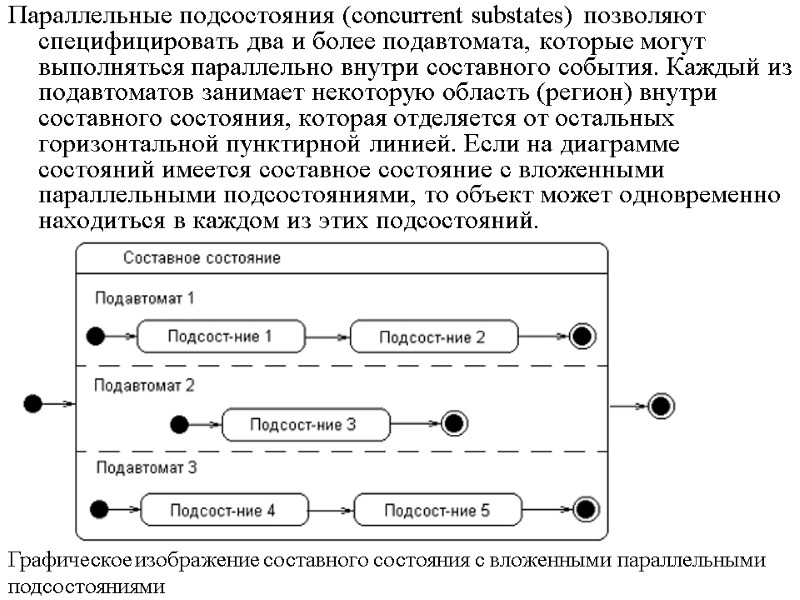

Параллельные подсостояния (concurrent substates) позволяют специфицировать два и более подавтомата, которые могут выполняться параллельно внутри составного события. Каждый из подавтоматов занимает некоторую область (регион) внутри составного состояния, которая отделяется от остальных горизонтальной пунктирной линией. Если на диаграмме состояний имеется составное состояние с вложенными параллельными подсостояниями, то объект может одновременно находиться в каждом из этих подсостояний. Графическое изображение составного состояния с вложенными параллельными подсостояниями

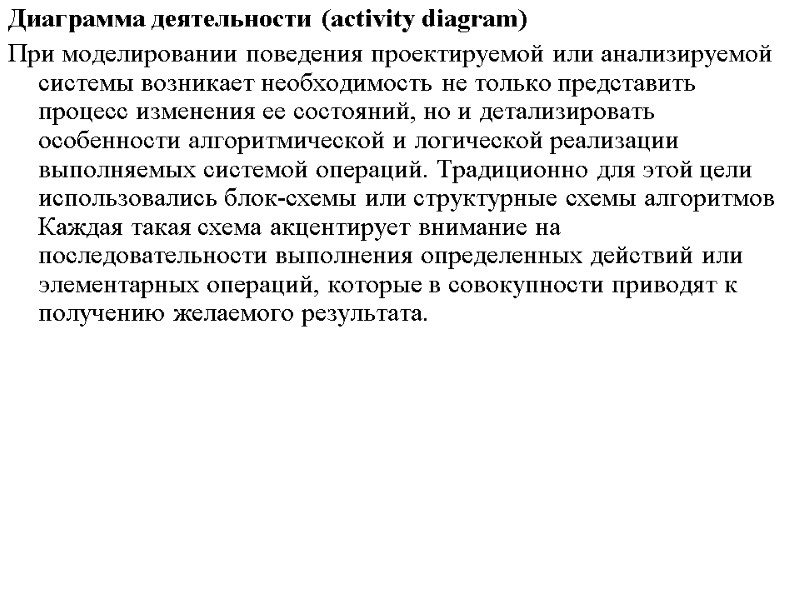

Диаграмма деятельности (activity diagram) При моделировании поведения проектируемой или анализируемой системы возникает необходимость не только представить процесс изменения ее состояний, но и детализировать особенности алгоритмической и логической реализации выполняемых системой операций. Традиционно для этой цели использовались блок-схемы или структурные схемы алгоритмов Каждая такая схема акцентирует внимание на последовательности выполнения определенных действий или элементарных операций, которые в совокупности приводят к получению желаемого результата.

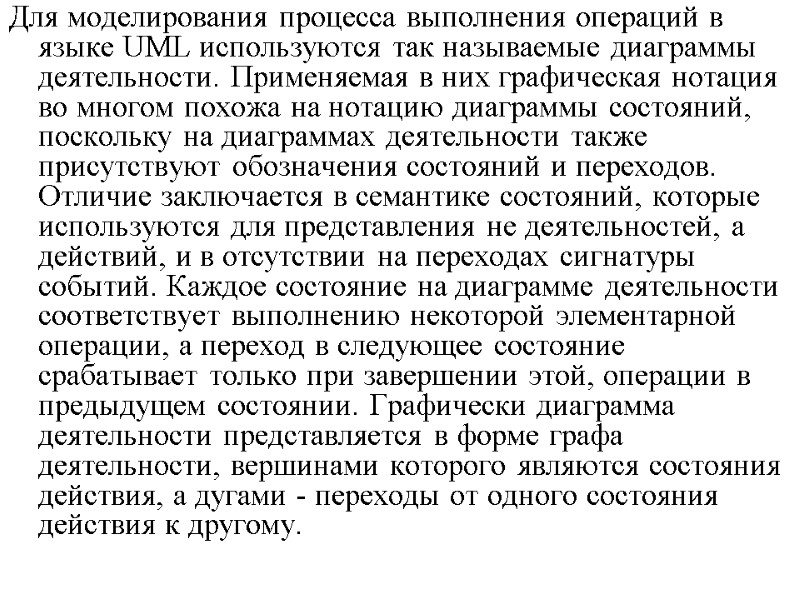

Для моделирования процесса выполнения операций в языке UML используются так называемые диаграммы деятельности. Применяемая в них графическая нотация во многом похожа на нотацию диаграммы состояний, поскольку на диаграммах деятельности также присутствуют обозначения состояний и переходов. Отличие заключается в семантике состояний, которые используются для представления не деятельностей, а действий, и в отсутствии на переходах сигнатуры событий. Каждое состояние на диаграмме деятельности соответствует выполнению некоторой элементарной операции, а переход в следующее состояние срабатывает только при завершении этой, операции в предыдущем состоянии. Графически диаграмма деятельности представляется в форме графа деятельности, вершинами которого являются состояния действия, а дугами - переходы от одного состояния действия к другому.

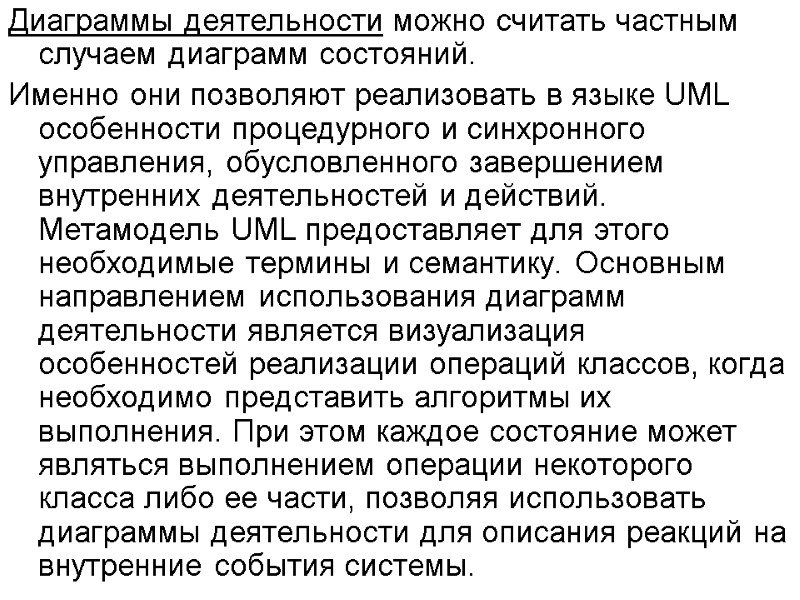

Диаграммы деятельности можно считать частным случаем диаграмм состояний. Именно они позволяют реализовать в языке UML особенности процедурного и синхронного управления, обусловленного завершением внутренних деятельностей и действий. Метамодель UML предоставляет для этого необходимые термины и семантику. Основным направлением использования диаграмм деятельности является визуализация особенностей реализации операций классов, когда необходимо представить алгоритмы их выполнения. При этом каждое состояние может являться выполнением операции некоторого класса либо ее части, позволяя использовать диаграммы деятельности для описания реакций на внутренние события системы.

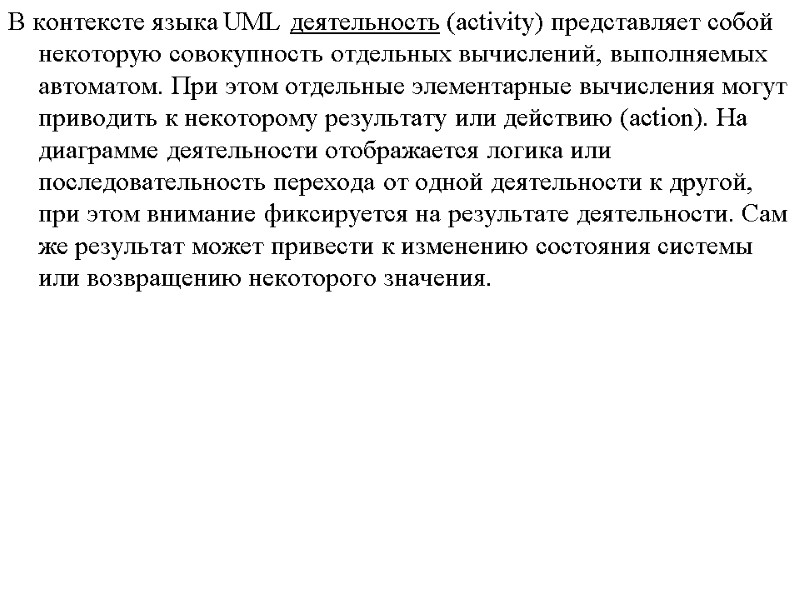

В контексте языка UML деятельность (activity) представляет собой некоторую совокупность отдельных вычислений, выполняемых автоматом. При этом отдельные элементарные вычисления могут приводить к некоторому результату или действию (action). На диаграмме деятельности отображается логика или последовательность перехода от одной деятельности к другой, при этом внимание фиксируется на результате деятельности. Сам же результат может привести к изменению состояния системы или возвращению некоторого значения.

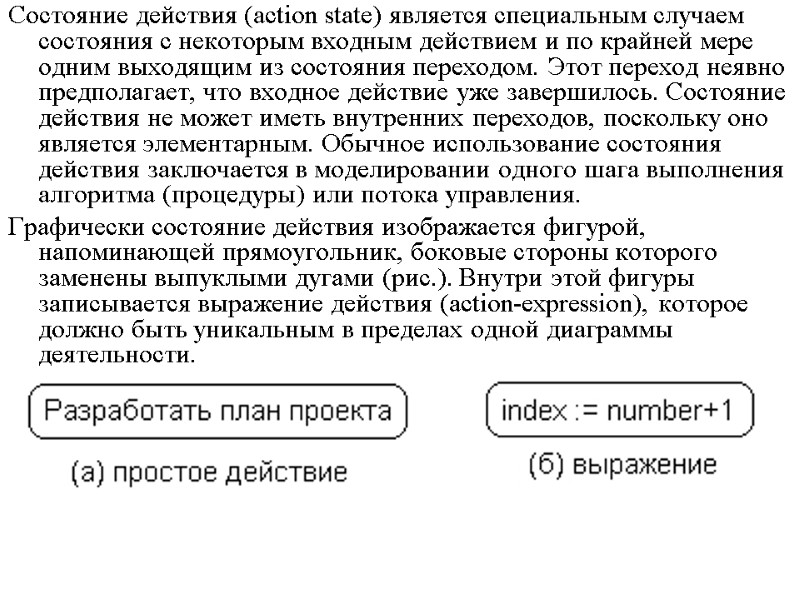

Состояние действия (action state) является специальным случаем состояния с некоторым входным действием и по крайней мере одним выходящим из состояния переходом. Этот переход неявно предполагает, что входное действие уже завершилось. Состояние действия не может иметь внутренних переходов, поскольку оно является элементарным. Обычное использование состояния действия заключается в моделировании одного шага выполнения алгоритма (процедуры) или потока управления. Графически состояние действия изображается фигурой, напоминающей прямоугольник, боковые стороны которого заменены выпуклыми дугами (рис.). Внутри этой фигуры записывается выражение действия (action-expression), которое должно быть уникальным в пределах одной диаграммы деятельности.

Иногда возникает необходимость представить на диаграмме деятельности некоторое сложное действие, которое, в свою очередь, состоит из нескольких более простых действий. В этом случае можно использовать специальное обозначение так называемого состояния под-деятельности (subactivity state). Такое состояние является графом деятельности и обозначается специальной пиктограммой в правом нижнем углу символа состояния действия (рис.). Эта конструкция может применяться к любому элементу языка UML, который поддерживает "вложенность" своей структуры. При этом пиктограмма может быть дополнительно помечена типом вложенной структуры.

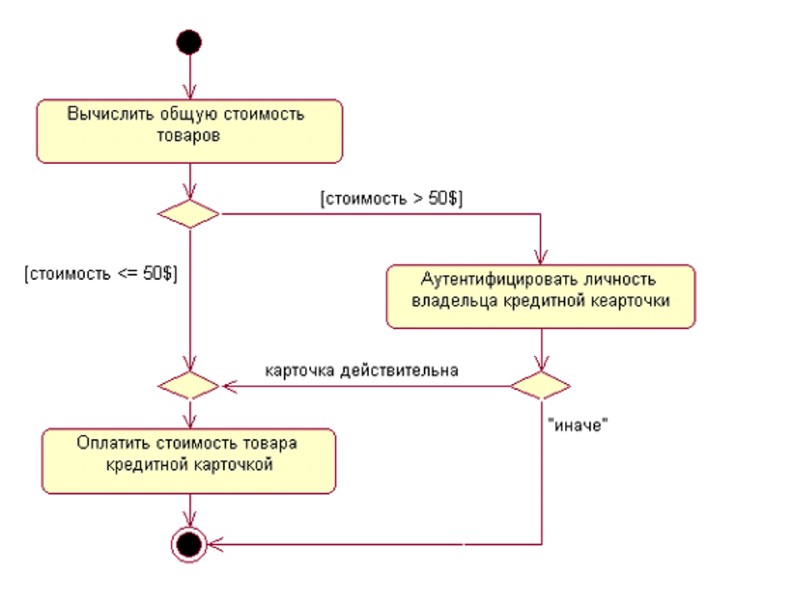

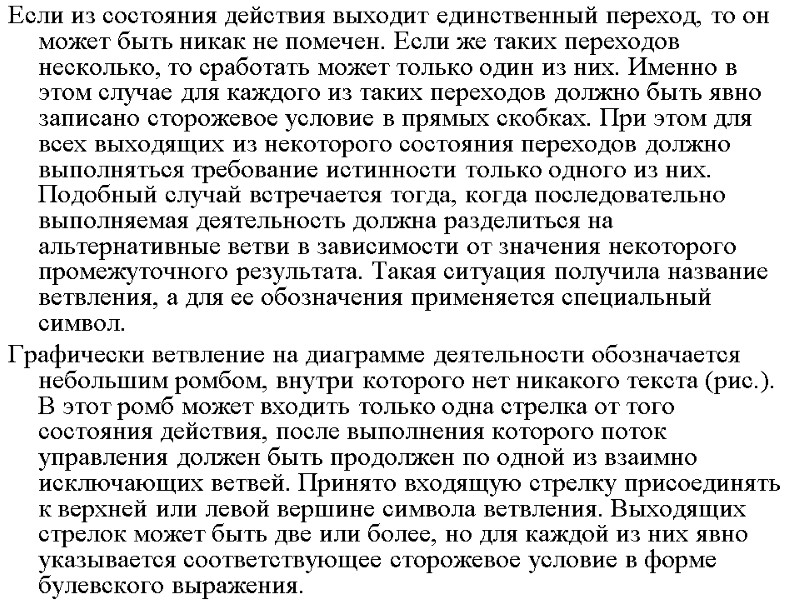

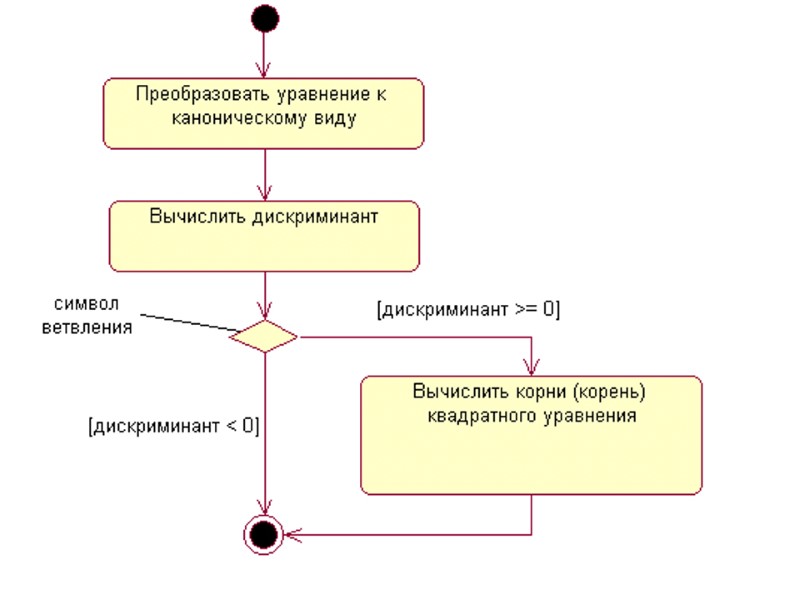

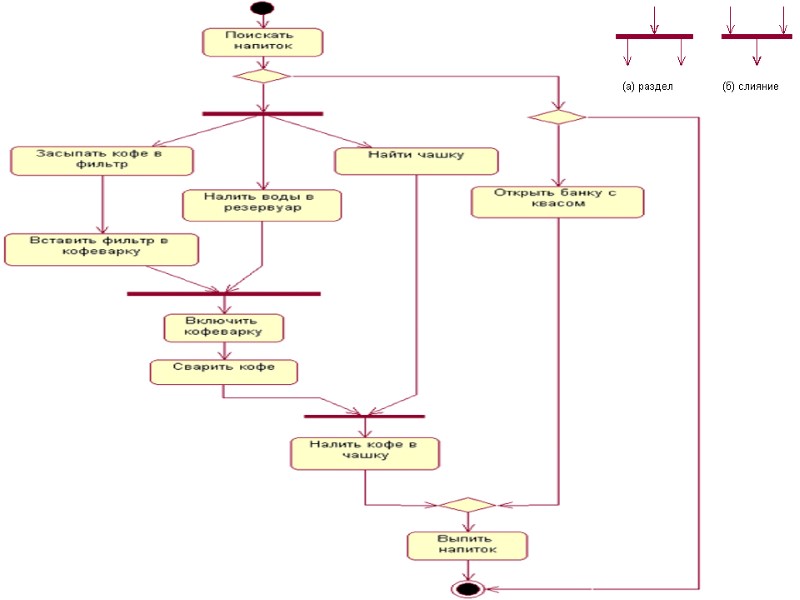

Если из состояния действия выходит единственный переход, то он может быть никак не помечен. Если же таких переходов несколько, то сработать может только один из них. Именно в этом случае для каждого из таких переходов должно быть явно записано сторожевое условие в прямых скобках. При этом для всех выходящих из некоторого состояния переходов должно выполняться требование истинности только одного из них. Подобный случай встречается тогда, когда последовательно выполняемая деятельность должна разделиться на альтернативные ветви в зависимости от значения некоторого промежуточного результата. Такая ситуация получила название ветвления, а для ее обозначения применяется специальный символ. Графически ветвление на диаграмме деятельности обозначается небольшим ромбом, внутри которого нет никакого текста (рис.). В этот ромб может входить только одна стрелка от того состояния действия, после выполнения которого поток управления должен быть продолжен по одной из взаимно исключающих ветвей. Принято входящую стрелку присоединять к верхней или левой вершине символа ветвления. Выходящих стрелок может быть две или более, но для каждой из них явно указывается соответствующее сторожевое условие в форме булевского выражения.

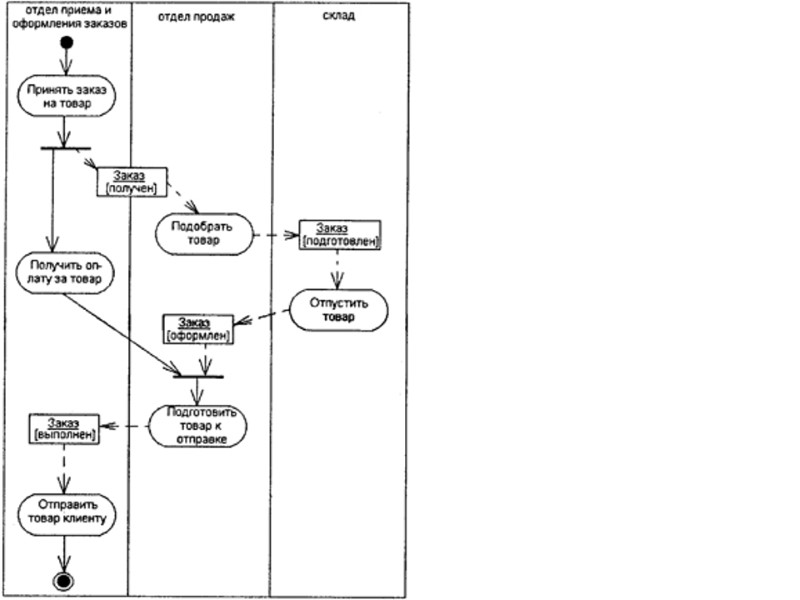

Диаграмма деятельности: после принятия заказа от клиента отделом приема и оформления заказов осуществляется распараллеливание деятельности на два потока 1-й остается в отделе и связан с получением оплаты от клиента за заказанный товар. 2-й инициирует выполнение действия по подбору товара в отделе продаж. По окончании этой работы инициируется действие по отпуску товара со склада. Подготовка товара к отправке в торговом отделе начинается только после того, как будет получена оплата за товар от клиента и товар будет отпущен со склада. Только после этого товар отправляется клиенту, переходя в его собственность.

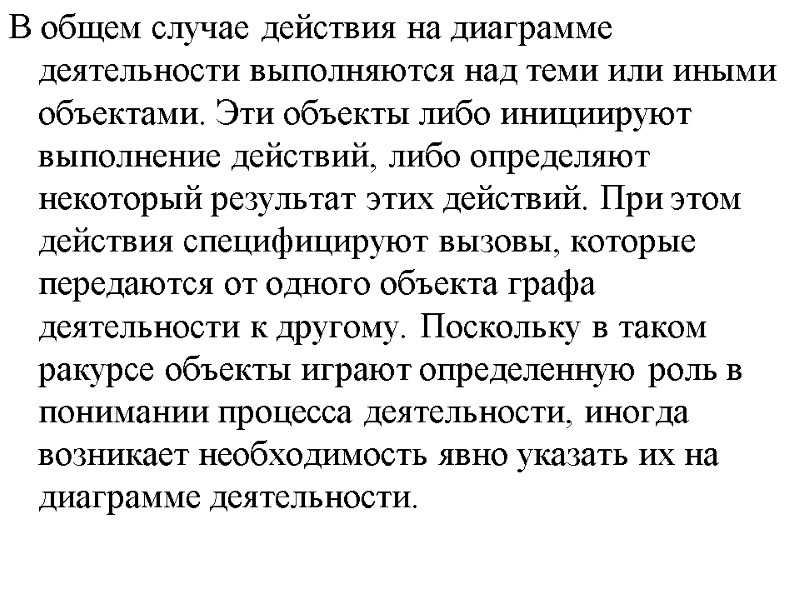

В общем случае действия на диаграмме деятельности выполняются над теми или иными объектами. Эти объекты либо инициируют выполнение действий, либо определяют некоторый результат этих действий. При этом действия специфицируют вызовы, которые передаются от одного объекта графа деятельности к другому. Поскольку в таком ракурсе объекты играют определенную роль в понимании процесса деятельности, иногда возникает необходимость явно указать их на диаграмме деятельности.
