ВИЗУАЛИЗАТОР ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ

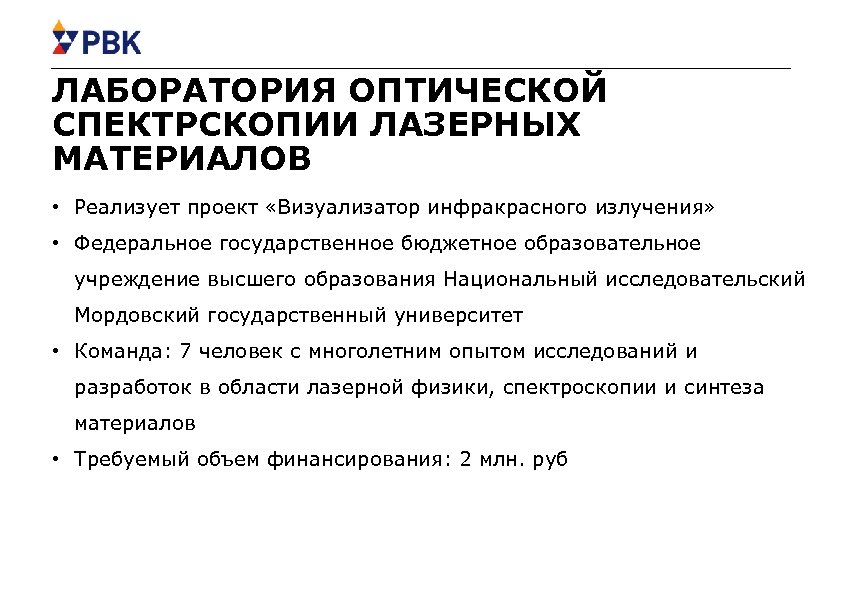

ЛАБОРАТОРИЯ ОПТИЧЕСКОЙ СПЕКТРСКОПИИ ЛАЗЕРНЫХ МАТЕРИАЛОВ • Реализует проект «Визуализатор инфракрасного излучения» • Федеральное государственное бюджетное образовательное учреждение высшего образования Национальный исследовательский Мордовский государственный университет • Команда: 7 человек с многолетним опытом исследований и разработок в области лазерной физики, спектроскопии и синтеза материалов • Требуемый объем финансирования: 2 млн. руб

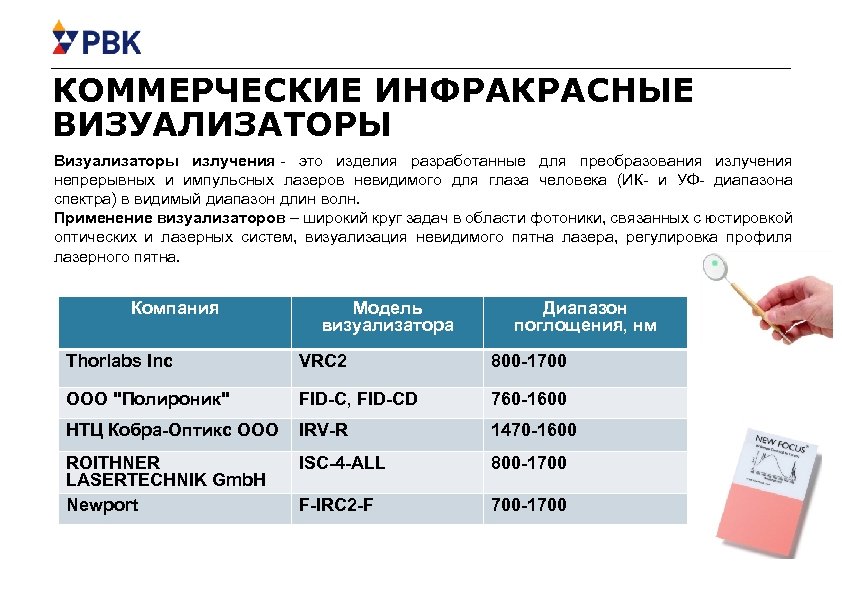

КОММЕРЧЕСКИЕ ИНФРАКРАСНЫЕ ВИЗУАЛИЗАТОРЫ Визуализаторы излучения - это изделия разработанные для преобразования излучения непрерывных и импульсных лазеров невидимого для глаза человека (ИК- и УФ- диапазона спектра) в видимый диапазон длин волн. Применение визуализаторов – широкий круг задач в области фотоники, связанных с юстировкой оптических и лазерных систем, визуализация невидимого пятна лазера, регулировка профиля лазерного пятна. Компания Модель визуализатора Диапазон поглощения, нм Thorlabs Inc VRC 2 800 -1700 ООО "Полироник" FID-C, FID-CD 760 -1600 НТЦ Кобра-Оптикс ООО IRV-R 1470 -1600 ROITHNER LASERTECHNIK Gmb. H Newport ISC-4 -ALL 800 -1700 F-IRC 2 -F 700 -1700

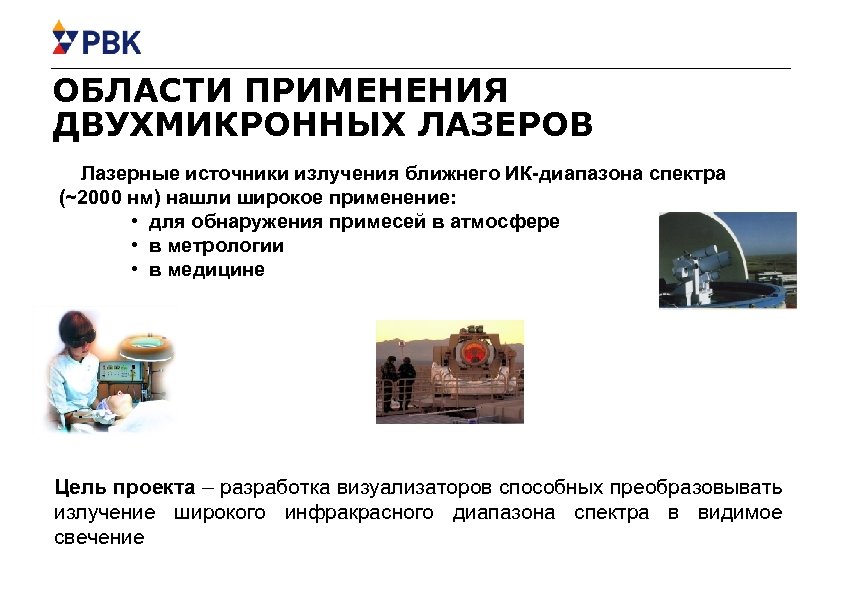

ОБЛАСТИ ПРИМЕНЕНИЯ ДВУХМИКРОННЫХ ЛАЗЕРОВ Лазерные источники излучения ближнего ИК-диапазона спектра (~2000 нм) нашли широкое применение: • для обнаружения примесей в атмосфере • в метрологии • в медицине Цель проекта – разработка визуализаторов способных преобразовывать излучение широкого инфракрасного диапазона спектра в видимое свечение

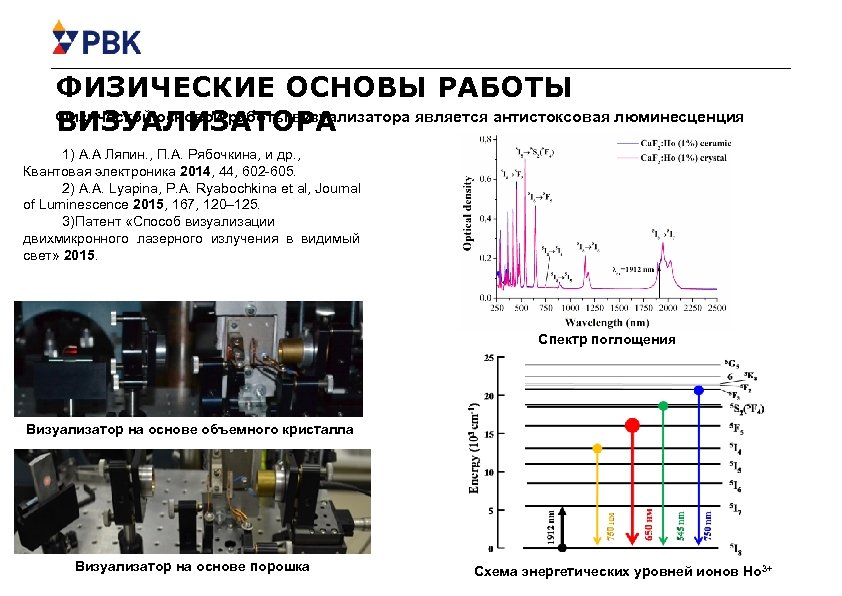

ФИЗИЧЕСКИЕ ОСНОВЫ РАБОТЫ Физической основой работы визуализатора является антистоксовая люминесценция ВИЗУАЛИЗАТОРА 1) А. А Ляпин. , П. А. Рябочкина, и др. , Квантовая электроника 2014, 44, 602 -605. 2) A. A. Lyapina, P. A. Ryabochkina et al, Journal of Luminescence 2015, 167, 120– 125. 3)Патент «Способ визуализации двихмикронного лазерного излучения в видимый свет» 2015. Спектр поглощения Визуализатор на основе объемного кристалла Визуализатор на основе порошка Схема энергетических уровней ионов Ho 3+

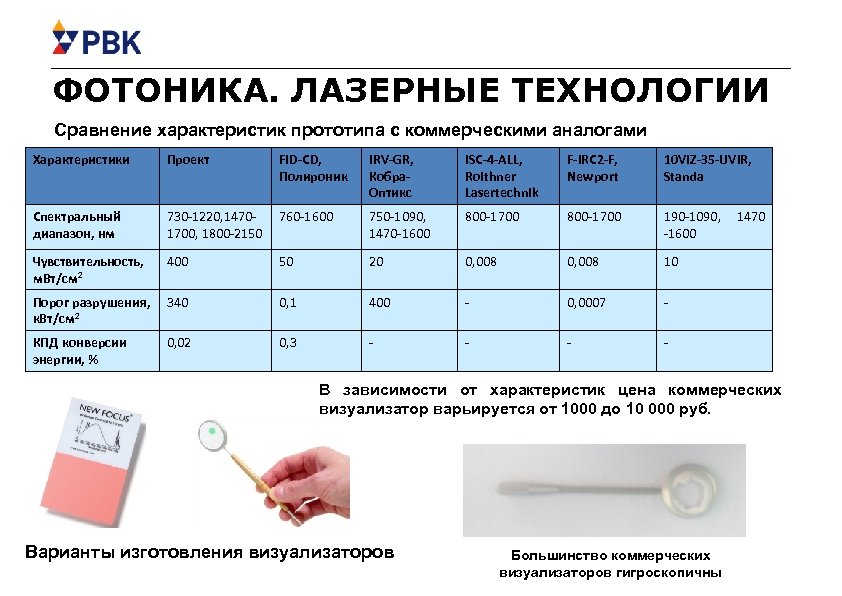

ФОТОНИКА. ЛАЗЕРНЫЕ ТЕХНОЛОГИИ Сравнение характеристик прототипа с коммерческими аналогами Характеристики Проект FID-CD, Полироник IRV-GR, Кобра. Оптикс ISC-4 -ALL, Roithner Lasertechnik F-IRC 2 -F, Newport 10 VIZ-35 -UVIR, Standa Спектральный диапазон, нм 730 -1220, 14701700, 1800 -2150 760 -1600 750 -1090, 1470 -1600 800 -1700 190 -1090, -1600 Чувствительность, м. Вт/см 2 400 50 20 0, 008 10 Порог разрушения, к. Вт/см 2 340 0, 1 400 - 0, 0007 - КПД конверсии энергии, % 0, 02 0, 3 - - 1470 В зависимости от характеристик цена коммерческих визуализатор варьируется от 1000 до 10 000 руб. Варианты изготовления визуализаторов Большинство коммерческих визуализаторов гигроскопичны

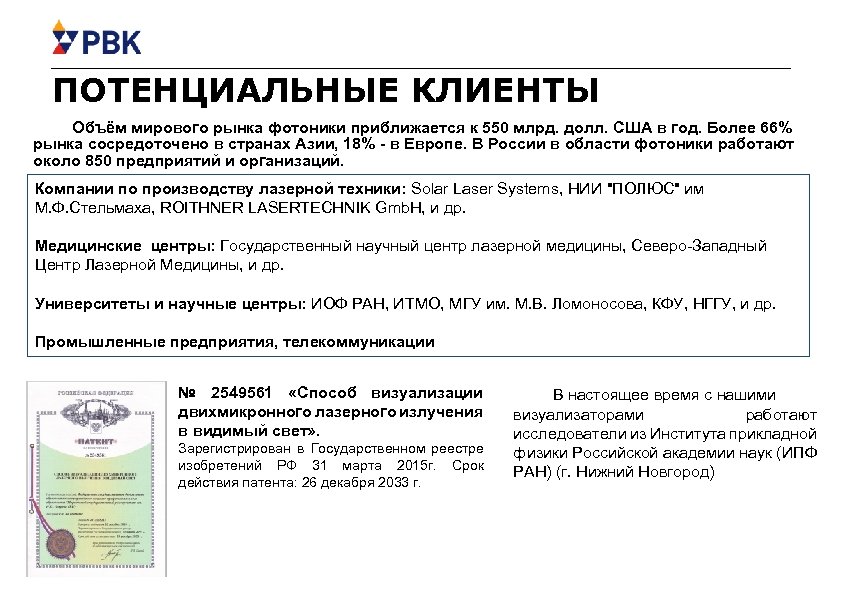

ПОТЕНЦИАЛЬНЫЕ КЛИЕНТЫ Объём мирового рынка фотоники приближается к 550 млрд. долл. США в год. Более 66% рынка сосредоточено в странах Азии, 18% - в Европе. В России в области фотоники работают около 850 предприятий и организаций. Компании по производству лазерной техники: Solar Laser Systems, НИИ "ПОЛЮС" им М. Ф. Стельмаха, ROITHNER LASERTECHNIK Gmb. H, и др. Медицинские центры: Государственный научный центр лазерной медицины, Северо-Западный Центр Лазерной Медицины, и др. Университеты и научные центры: ИОФ РАН, ИТМО, МГУ им. М. В. Ломоносова, КФУ, НГГУ, и др. Промышленные предприятия, телекоммуникации № 2549561 «Способ визуализации двихмикронного лазерного излучения в видимый свет» . Зарегистрирован в Государственном реестре изобретений РФ 31 марта 2015 г. Срок действия патента: 26 декабря 2033 г. В настоящее время с нашими визуализаторами работают исследователи из Института прикладной физики Российской академии наук (ИПФ РАН) (г. Нижний Новгород)

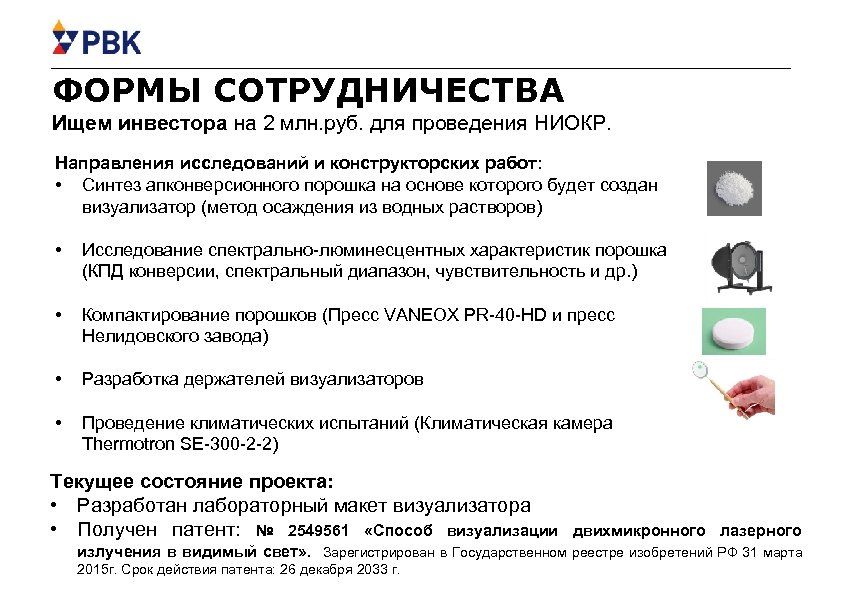

ФОРМЫ СОТРУДНИЧЕСТВА Ищем инвестора на 2 млн. руб. для проведения НИОКР. Направления исследований и конструкторских работ: • Синтез апконверсионного порошка на основе которого будет создан визуализатор (метод осаждения из водных растворов) • Исследование спектрально-люминесцентных характеристик порошка (КПД конверсии, спектральный диапазон, чувствительность и др. ) • Компактирование порошков (Пресс VANEOX PR-40 -HD и пресс Нелидовского завода) • Разработка держателей визуализаторов • Проведение климатических испытаний (Климатическая камера Thermotron SE-300 -2 -2) Текущее состояние проекта: • Разработан лабораторный макет визуализатора • Получен патент: № 2549561 «Способ визуализации двихмикронного лазерного излучения в видимый свет» . Зарегистрирован в Государственном реестре изобретений РФ 31 марта 2015 г. Срок действия патента: 26 декабря 2033 г.

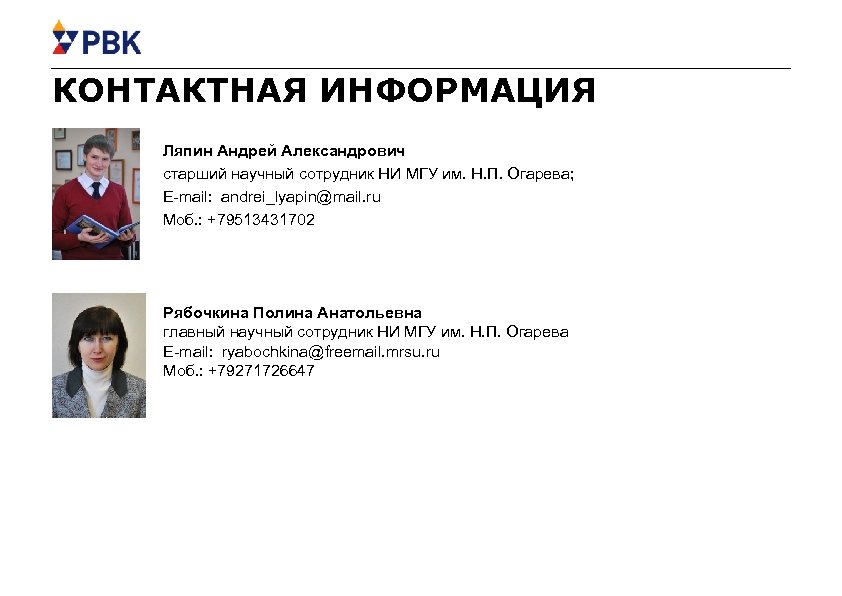

КОНТАКТНАЯ ИНФОРМАЦИЯ Ляпин Андрей Александрович старший научный сотрудник НИ МГУ им. Н. П. Огарева; E-mail: andrei_lyapin@mail. ru Моб. : +79513431702 Рябочкина Полина Анатольевна главный научный сотрудник НИ МГУ им. Н. П. Огарева E-mail: ryabochkina@freemail. mrsu. ru Моб. : +79271726647
