Virtual Private Networks Présentation des VPN

Virtual Private Networks • Présentation des VPN • Scénarios VPN • Choix de technologies VPN • VPN termes clés • IPSec 1

Présentation des VPN Un VPN transporte du trafic privé sur un réseau public en utilisant du cryptage et des tunnels pour obtenir : • la confidentialité des données (cryptage) : l'émetteur doit crypter les paquets avant de les transmettre dans le réseau. Par ce moyen, si la communication est interceptée les données ne pourront pas être lues • l'intégrité des données : le récepteur peut vérifier si les données n'ont pas été altérées lors de leur passage dans le réseau • l'authentification des utilisateurs : le récepteur peut authentifier la source du paquet, garantissant et certifiant la source de l'information 2

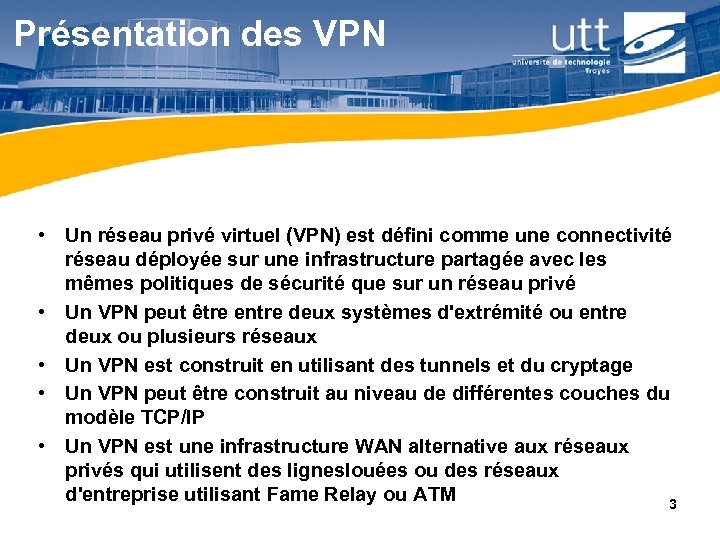

Présentation des VPN • Un réseau privé virtuel (VPN) est défini comme une connectivité réseau déployée sur une infrastructure partagée avec les mêmes politiques de sécurité que sur un réseau privé • Un VPN peut être entre deux systèmes d'extrémité ou entre deux ou plusieurs réseaux • Un VPN est construit en utilisant des tunnels et du cryptage • Un VPN peut être construit au niveau de différentes couches du modèle TCP/IP • Un VPN est une infrastructure WAN alternative aux réseaux privés qui utilisent des ligneslouées ou des réseaux d'entreprise utilisant Fame Relay ou ATM 3

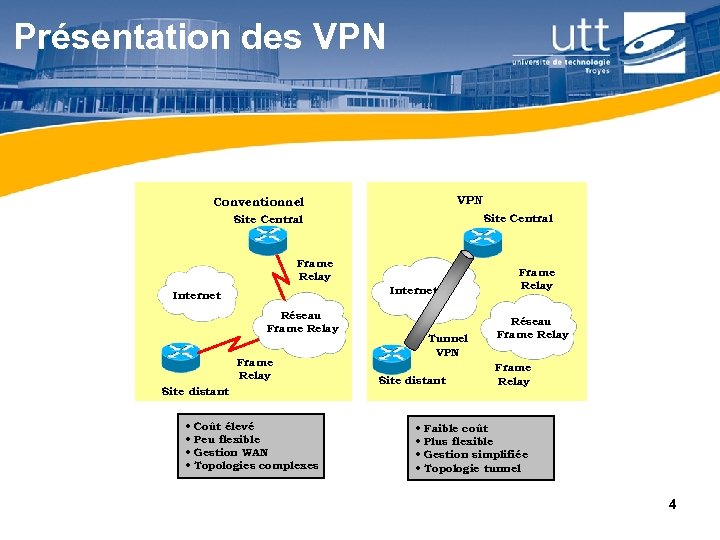

Présentation des VPN Conventionnel Site Central Frame Relay Internet Réseau Frame Relay Site distant • • Coût élevé Peu flexible Gestion WAN Topologies complexes Tunnel VPN Site distant • • Frame Relay Réseau Frame Relay Faible coût Plus flexible Gestion simplifiée Topologie tunnel 4

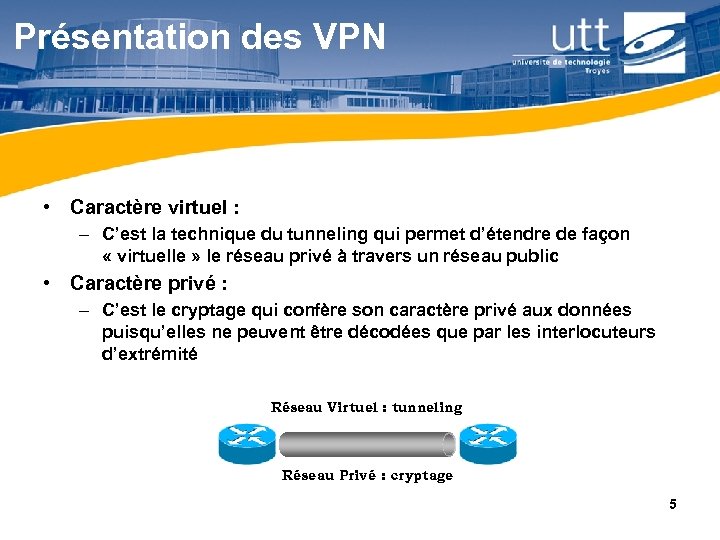

Présentation des VPN • Caractère virtuel : – C’est la technique du tunneling qui permet d’étendre de façon « virtuelle » le réseau privé à travers un réseau public • Caractère privé : – C’est le cryptage qui confère son caractère privé aux données puisqu’elles ne peuvent être décodées que par les interlocuteurs d’extrémité Réseau Virtuel : tunneling Réseau Privé : cryptage 5

Présentation des VPN • Exemples de protocoles de tunneling : – GRE (Generic Routing Encapsulation) – L 2 TP (Layer 2 Tunneling Protocol) – IPSec 6

Présentation des VPN Tunnel Message Crypté Infos Cryptage Infos Décryptage • Un tunnel est une connexion point à point virtuelle : • connexion point à point au travers d'un réseau IP en mode nonconnecté • Un tunnel transporte un protocole à l'intérieur d'un autre : • encapsulation d’IP dans IP par exemple ! • Le cryptage transforme les informations en texte chiffré • Le décryptage restaure les informations à partir du texte chiffré 7

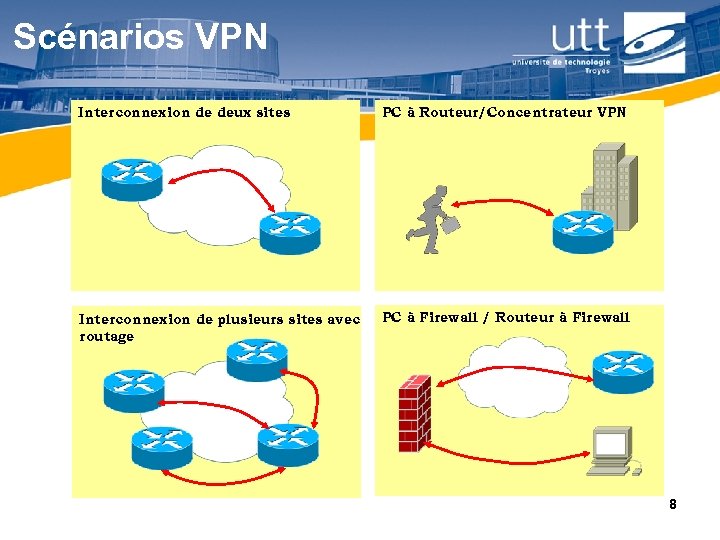

Scénarios VPN Interconnexion de deux sites PC à Routeur/Concentrateur VPN Interconnexion de plusieurs sites avec routage PC à Firewall / Routeur à Firewall 8

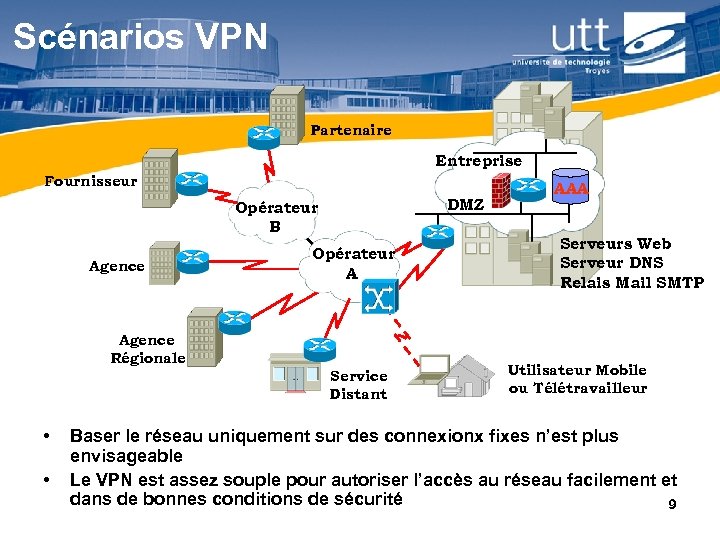

Scénarios VPN Partenaire Entreprise Fournisseur DMZ Opérateur B Agence Opérateur A Agence Régionale Service Distant • • AAA Serveurs Web Serveur DNS Relais Mail SMTP Utilisateur Mobile ou Télétravailleur Baser le réseau uniquement sur des connexionx fixes n’est plus envisageable Le VPN est assez souple pour autoriser l’accès au réseau facilement et dans de bonnes conditions de sécurité 9

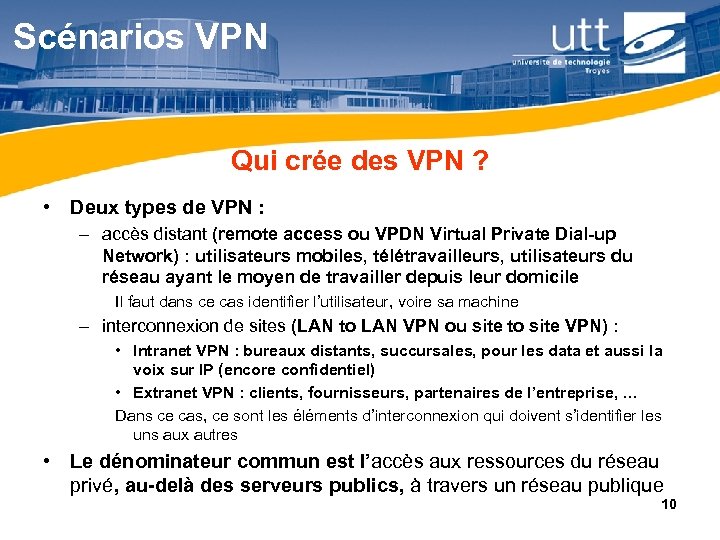

Scénarios VPN Qui crée des VPN ? • Deux types de VPN : – accès distant (remote access ou VPDN Virtual Private Dial-up Network) : utilisateurs mobiles, télétravailleurs, utilisateurs du réseau ayant le moyen de travailler depuis leur domicile Il faut dans ce cas identifier l’utilisateur, voire sa machine – interconnexion de sites (LAN to LAN VPN ou site to site VPN) : • Intranet VPN : bureaux distants, succursales, pour les data et aussi la voix sur IP (encore confidentiel) • Extranet VPN : clients, fournisseurs, partenaires de l’entreprise, … Dans ce cas, ce sont les éléments d’interconnexion qui doivent s’identifier les uns aux autres • Le dénominateur commun est l’accès aux ressources du réseau privé, au-delà des serveurs publics, à travers un réseau publique 10

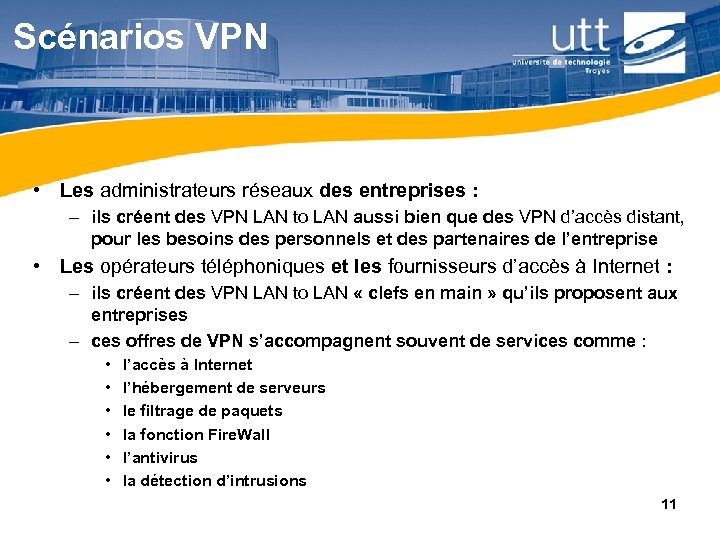

Scénarios VPN • Les administrateurs réseaux des entreprises : – ils créent des VPN LAN to LAN aussi bien que des VPN d’accès distant, pour les besoins des personnels et des partenaires de l’entreprise • Les opérateurs téléphoniques et les fournisseurs d’accès à Internet : – ils créent des VPN LAN to LAN « clefs en main » qu’ils proposent aux entreprises – ces offres de VPN s’accompagnent souvent de services comme : • • • l’accès à Internet l’hébergement de serveurs le filtrage de paquets la fonction Fire. Wall l’antivirus la détection d’intrusions 11

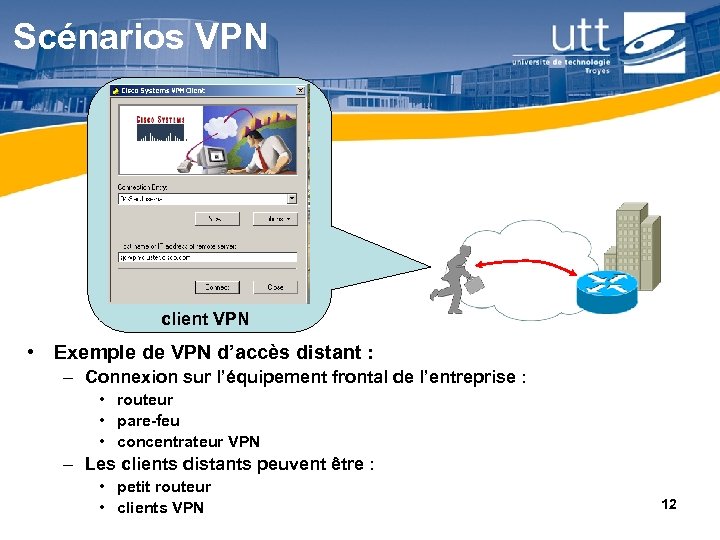

Scénarios VPN client VPN • Exemple de VPN d’accès distant : – Connexion sur l’équipement frontal de l’entreprise : • routeur • pare-feu • concentrateur VPN – Les clients distants peuvent être : • petit routeur • clients VPN 12

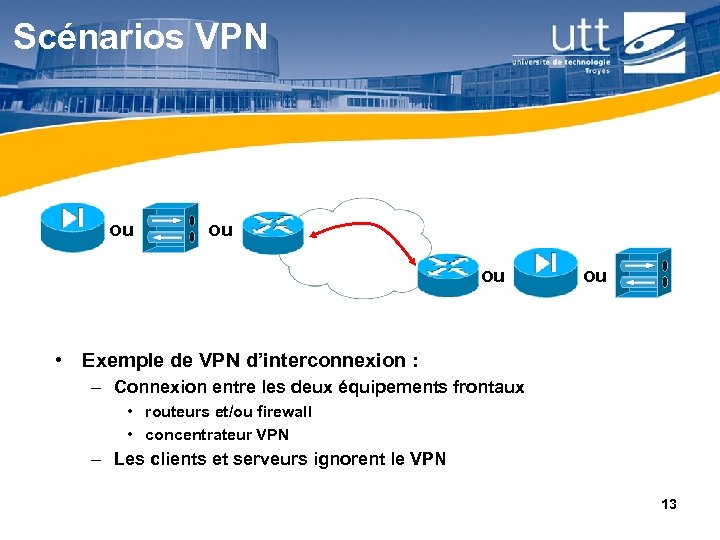

Scénarios VPN ou ou • Exemple de VPN d’interconnexion : – Connexion entre les deux équipements frontaux • routeurs et/ou firewall • concentrateur VPN – Les clients et serveurs ignorent le VPN 13

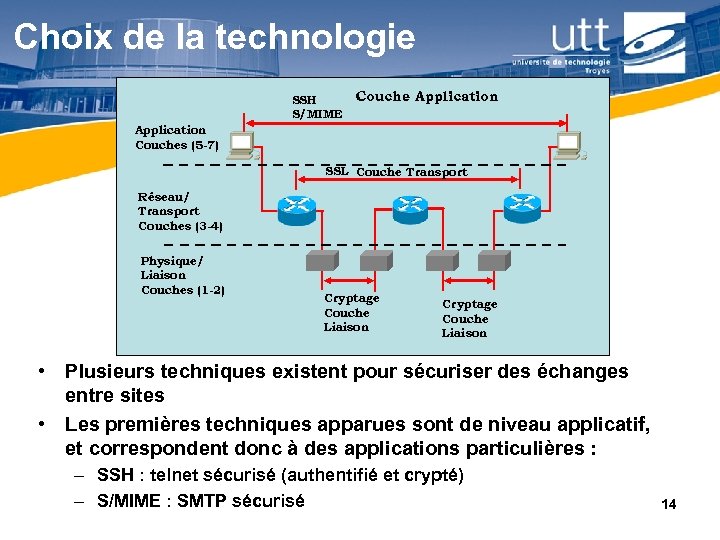

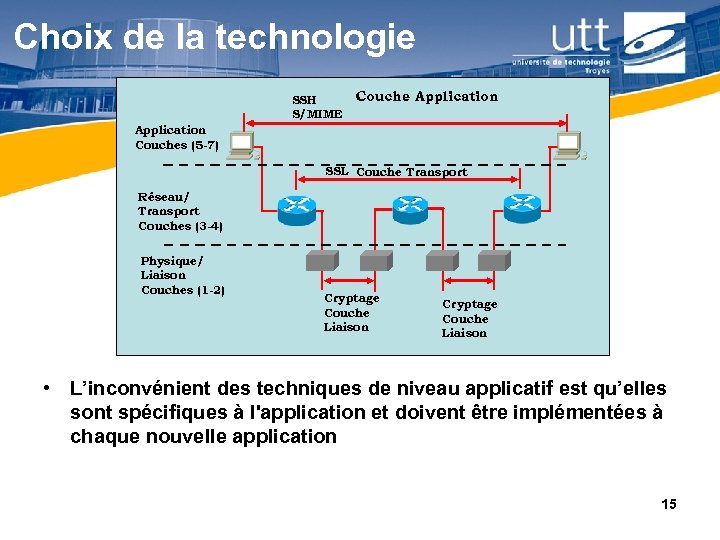

Choix de la technologie SSH S/MIME Couche Application Couches (5 -7) SSL Couche Transport Réseau/ Transport Couches (3 -4) Physique/ Liaison Couches (1 -2) Cryptage Couche Liaison • Plusieurs techniques existent pour sécuriser des échanges entre sites • Les premières techniques apparues sont de niveau applicatif, et correspondent donc à des applications particulières : – SSH : telnet sécurisé (authentifié et crypté) – S/MIME : SMTP sécurisé 14

Choix de la technologie SSH S/MIME Couche Application Couches (5 -7) SSL Couche Transport Réseau/ Transport Couches (3 -4) Physique/ Liaison Couches (1 -2) Cryptage Couche Liaison • L’inconvénient des techniques de niveau applicatif est qu’elles sont spécifiques à l'application et doivent être implémentées à chaque nouvelle application 15

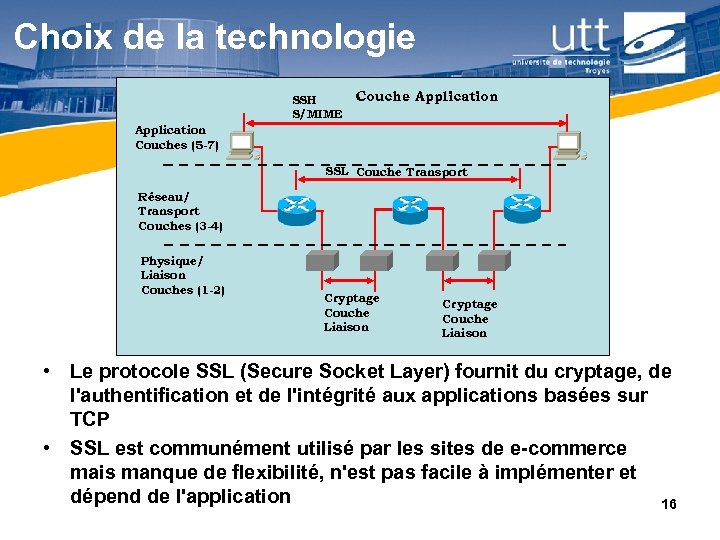

Choix de la technologie SSH S/MIME Couche Application Couches (5 -7) SSL Couche Transport Réseau/ Transport Couches (3 -4) Physique/ Liaison Couches (1 -2) Cryptage Couche Liaison • Le protocole SSL (Secure Socket Layer) fournit du cryptage, de l'authentification et de l'intégrité aux applications basées sur TCP • SSL est communément utilisé par les sites de e-commerce mais manque de flexibilité, n'est pas facile à implémenter et dépend de l'application 16

Choix de la technologie SSH S/MIME Couche Application Couches (5 -7) SSL Couche Transport Réseau/ Transport Couches (3 -4) Physique/ Liaison Couches (1 -2) Cryptage Couche Liaison • La protection au niveau de la couche liaison coûte cher car elle doit être réalisée pour chaque intermédiaire (niveau liaison) • Elle n'exclut pas l'intrusion au moyen de stations intermédiaires ou sur les routeurs • Elle est très souvent propriétaire 17

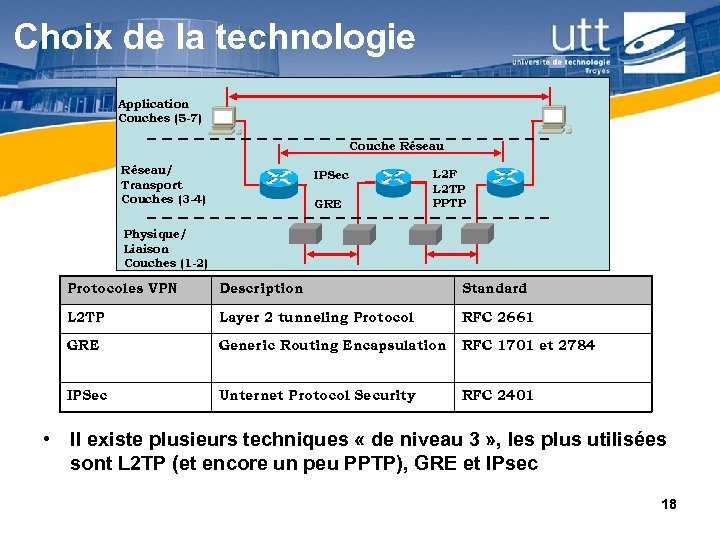

Choix de la technologie Application Couches (5 -7) Couche Réseau/ Transport Couches (3 -4) IPSec GRE L 2 F L 2 TP PPTP Physique/ Liaison Couches (1 -2) Protocoles VPN Description Standard L 2 TP Layer 2 tunneling Protocol RFC 2661 GRE Generic Routing Encapsulation RFC 1701 et 2784 IPSec Unternet Protocol Security RFC 2401 • Il existe plusieurs techniques « de niveau 3 » , les plus utilisées sont L 2 TP (et encore un peu PPTP), GRE et IPsec 18

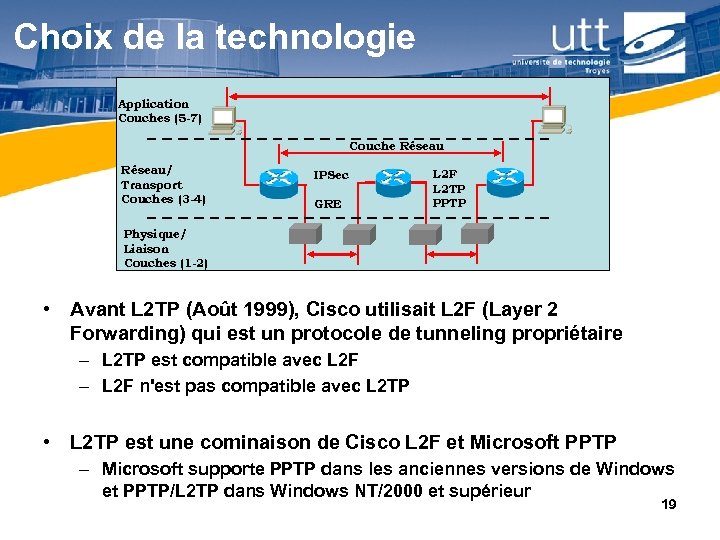

Choix de la technologie Application Couches (5 -7) Couche Réseau/ Transport Couches (3 -4) IPSec GRE L 2 F L 2 TP PPTP Physique/ Liaison Couches (1 -2) • Avant L 2 TP (Août 1999), Cisco utilisait L 2 F (Layer 2 Forwarding) qui est un protocole de tunneling propriétaire – L 2 TP est compatible avec L 2 F – L 2 F n'est pas compatible avec L 2 TP • L 2 TP est une cominaison de Cisco L 2 F et Microsoft PPTP – Microsoft supporte PPTP dans les anciennes versions de Windows et PPTP/L 2 TP dans Windows NT/2000 et supérieur 19

Choix de la technologie L 2 F (cisco) L 2 TP IPsec PPTP (microsoft) • L 2 F n’est plus utilisé • PPTP et L 2 TP sont encore utilisés pour faire des VPDN, mais ils sont de moins en moins répandus 20

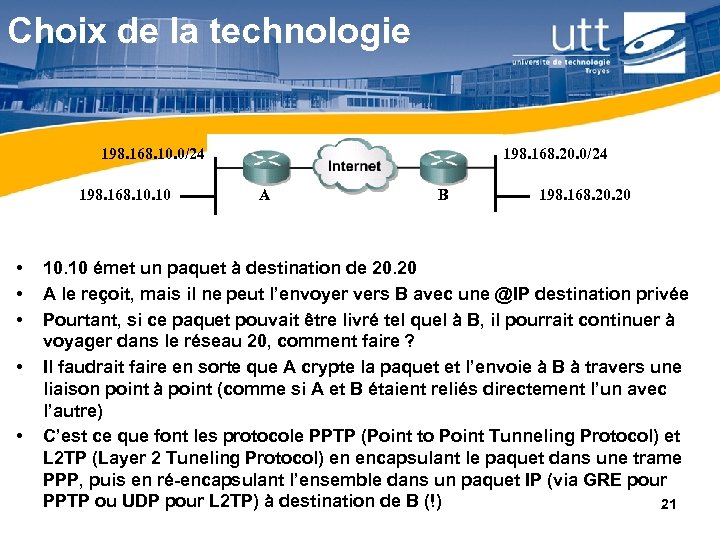

Choix de la technologie 198. 168. 10. 0/24 198. 168. 10 • • • 198. 168. 20. 0/24 A B 198. 168. 20 10. 10 émet un paquet à destination de 20. 20 A le reçoit, mais il ne peut l’envoyer vers B avec une @IP destination privée Pourtant, si ce paquet pouvait être livré tel quel à B, il pourrait continuer à voyager dans le réseau 20, comment faire ? Il faudrait faire en sorte que A crypte la paquet et l’envoie à B à travers une liaison point à point (comme si A et B étaient reliés directement l’un avec l’autre) C’est ce que font les protocole PPTP (Point to Point Tunneling Protocol) et L 2 TP (Layer 2 Tuneling Protocol) en encapsulant le paquet dans une trame PPP, puis en ré-encapsulant l’ensemble dans un paquet IP (via GRE pour PPTP ou UDP pour L 2 TP) à destination de B (!) 21

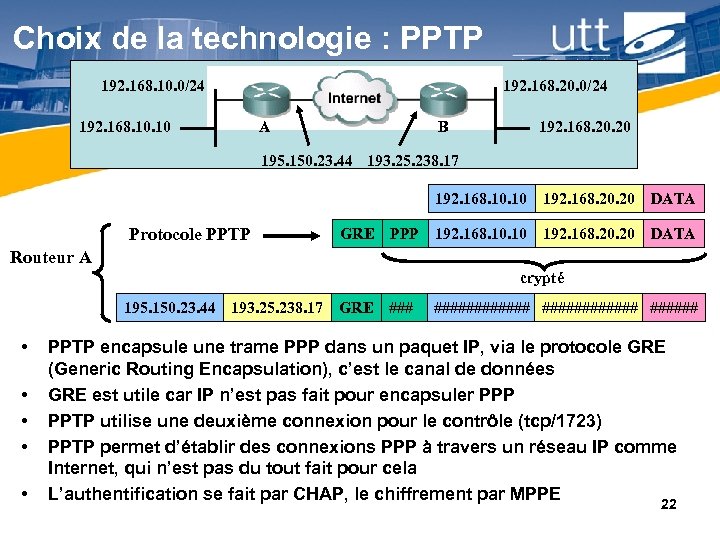

Choix de la technologie : PPTP 192. 168. 10. 0/24 192. 168. 10 192. 168. 20. 0/24 A B 192. 168. 20 195. 150. 23. 44 193. 25. 238. 17 192. 168. 10 192. 168. 20 DATA Protocole PPTP GRE PPP 192. 168. 10 192. 168. 20 DATA Routeur A crypté 195. 150. 23. 44 193. 25. 238. 17 GRE ### • • • ############ PPTP encapsule une trame PPP dans un paquet IP, via le protocole GRE (Generic Routing Encapsulation), c’est le canal de données GRE est utile car IP n’est pas fait pour encapsuler PPP PPTP utilise une deuxième connexion pour le contrôle (tcp/1723) PPTP permet d’établir des connexions PPP à travers un réseau IP comme Internet, qui n’est pas du tout fait pour cela L’authentification se fait par CHAP, le chiffrement par MPPE 22

Choix de la technologie : L 2 TP 192. 168. 10. 0/24 192. 168. 10 192. 168. 20. 0/24 A B 192. 168. 20 195. 150. 23. 44 193. 25. 238. 17 192. 168. 10 192. 168. 20 DATA Protocole PPTP UDP PPP 192. 168. 10 192. 168. 20 DATA Routeur A crypté 195. 150. 23. 44 193. 25. 238. 17 UDP • • ############ L 2 TP Layer 2 Tunneling Protocol Encapsule le paquet IP dans une trame PPP et ré-encapsule l’ensemble dans UDP et IP UDP accepte d’encapsuler PPP 23 IP encapsule naturellement UDP

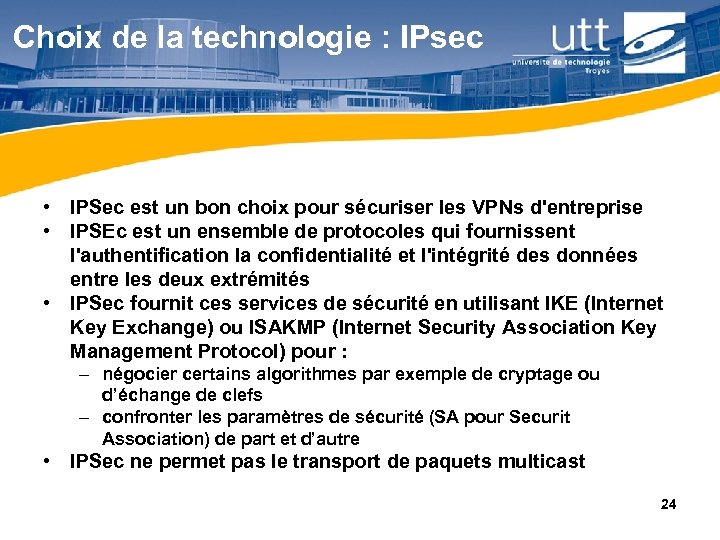

Choix de la technologie : IPsec • IPSec est un bon choix pour sécuriser les VPNs d'entreprise • IPSEc est un ensemble de protocoles qui fournissent l'authentification la confidentialité et l'intégrité des données entre les deux extrémités • IPSec fournit ces services de sécurité en utilisant IKE (Internet Key Exchange) ou ISAKMP (Internet Security Association Key Management Protocol) pour : – négocier certains algorithmes par exemple de cryptage ou d’échange de clefs – confronter les paramètres de sécurité (SA pour Securit Association) de part et d’autre • IPSec ne permet pas le transport de paquets multicast 24

VPN : termes clés Infos Tunnel Infos • Tunnel : technique d’encapsulation utilisée pour créer des liaison point à point « virtuelles » • Exemple IP dans IP 25

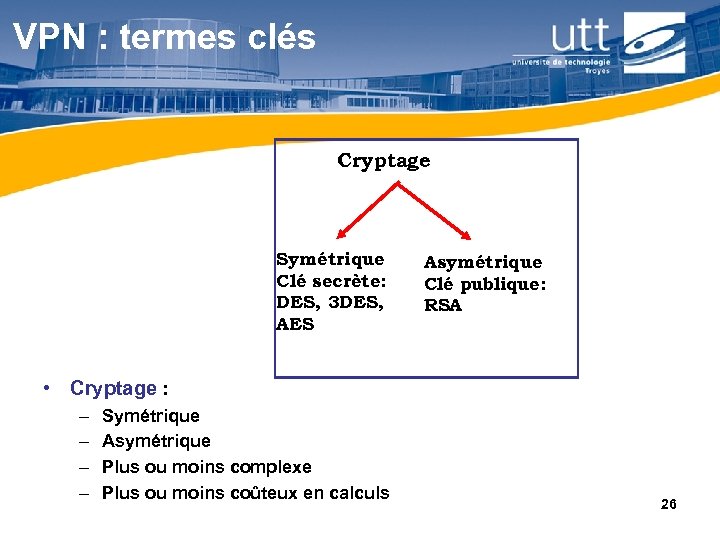

VPN : termes clés Cryptage Symétrique Clé secrète: DES, 3 DES, AES Asymétrique Clé publique: RSA • Cryptage : – – Symétrique Asymétrique Plus ou moins complexe Plus ou moins coûteux en calculs 26

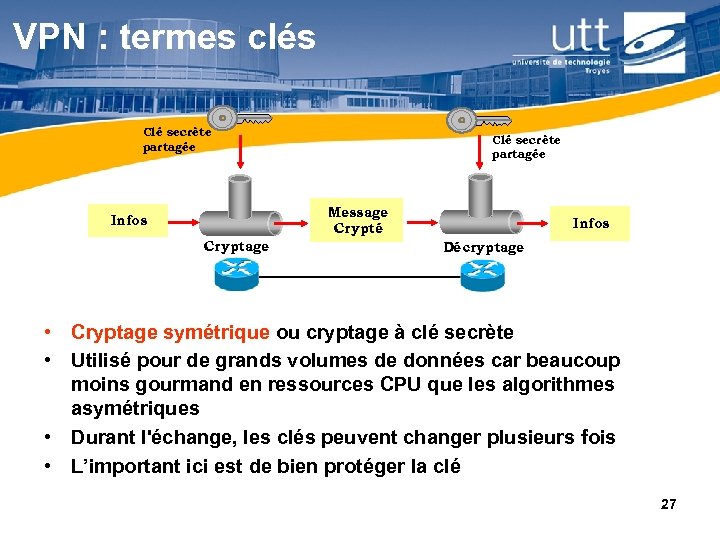

VPN : termes clés Clé secrète partagée Message Crypté Infos Cryptage Infos Décryptage • Cryptage symétrique ou cryptage à clé secrète • Utilisé pour de grands volumes de données car beaucoup moins gourmand en ressources CPU que les algorithmes asymétriques • Durant l'échange, les clés peuvent changer plusieurs fois • L’important ici est de bien protéger la clé 27

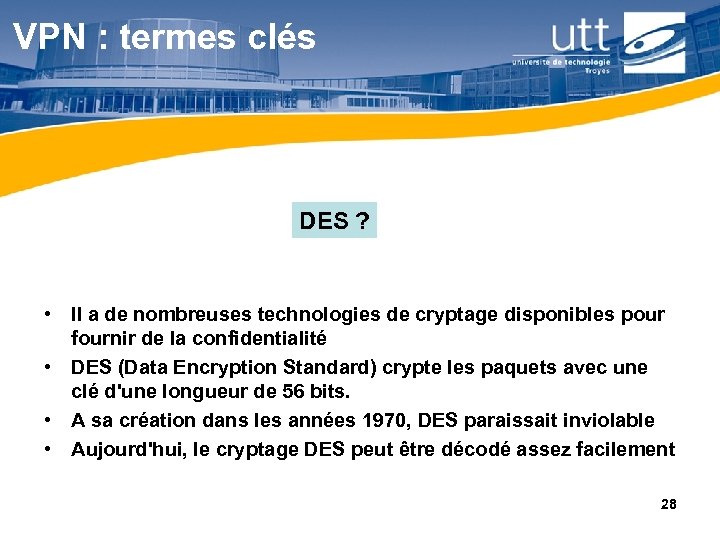

VPN : termes clés DES ? • Il a de nombreuses technologies de cryptage disponibles pour fournir de la confidentialité • DES (Data Encryption Standard) crypte les paquets avec une clé d'une longueur de 56 bits. • A sa création dans les années 1970, DES paraissait inviolable • Aujourd'hui, le cryptage DES peut être décodé assez facilement 28

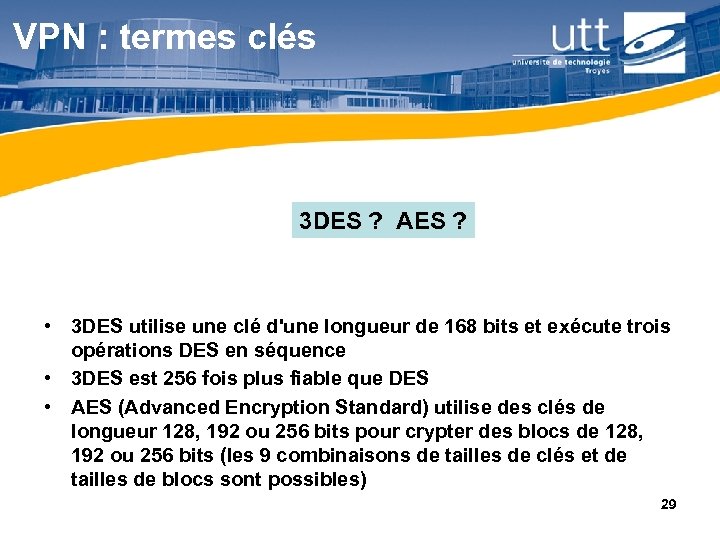

VPN : termes clés 3 DES ? AES ? • 3 DES utilise une clé d'une longueur de 168 bits et exécute trois opérations DES en séquence • 3 DES est 256 fois plus fiable que DES • AES (Advanced Encryption Standard) utilise des clés de longueur 128, 192 ou 256 bits pour crypter des blocs de 128, 192 ou 256 bits (les 9 combinaisons de tailles de clés et de tailles de blocs sont possibles) 29

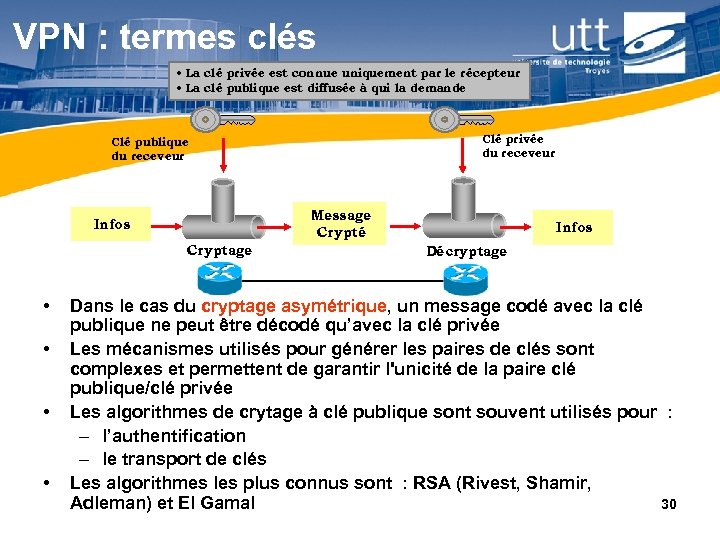

VPN : termes clés • La clé privée est connue uniquement par le récepteur • La clé publique est diffusée à qui la demande Clé privée du receveur Clé publique du receveur Message Crypté Infos Cryptage • • Infos Décryptage Dans le cas du cryptage asymétrique, un message codé avec la clé publique ne peut être décodé qu’avec la clé privée Les mécanismes utilisés pour générer les paires de clés sont complexes et permettent de garantir l'unicité de la paire clé publique/clé privée Les algorithmes de crytage à clé publique sont souvent utilisés pour : – l’authentification – le transport de clés Les algorithmes les plus connus sont : RSA (Rivest, Shamir, Adleman) et El Gamal 30

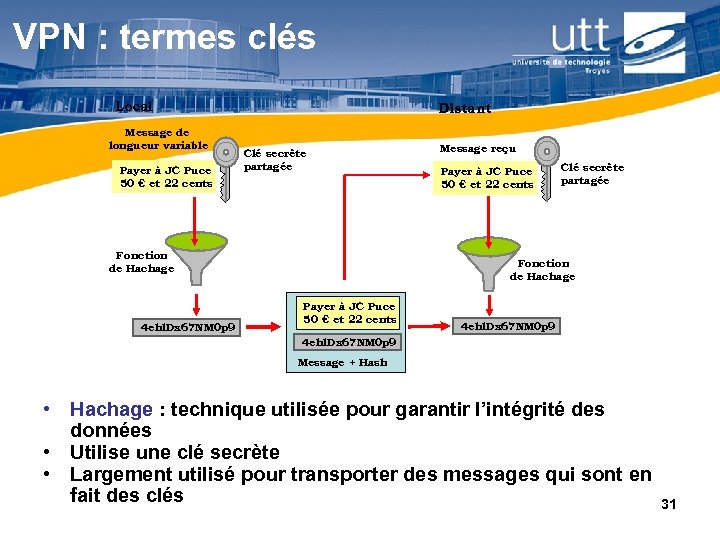

VPN : termes clés Local Message de longueur variable Payer à JC Puce 50 € et 22 cents Distant Clé secrète partagée Fonction de Hachage 4 ehl. Dx 67 NM 0 p 9 Message reçu Payer à JC Puce 50 € et 22 cents Clé secrète partagée Fonction de Hachage Payer à JC Puce 50 € et 22 cents 4 ehl. Dx 67 NM 0 p 9 Message + Hash • Hachage : technique utilisée pour garantir l’intégrité des données • Utilise une clé secrète • Largement utilisé pour transporter des messages qui sont en fait des clés 31

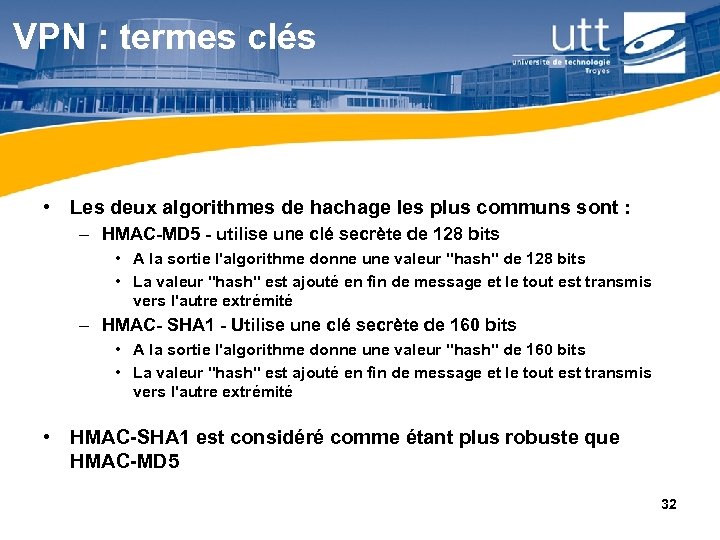

VPN : termes clés • Les deux algorithmes de hachage les plus communs sont : – HMAC-MD 5 - utilise une clé secrète de 128 bits • A la sortie l'algorithme donne une valeur "hash" de 128 bits • La valeur "hash" est ajouté en fin de message et le tout est transmis vers l'autre extrémité – HMAC- SHA 1 - Utilise une clé secrète de 160 bits • A la sortie l'algorithme donne une valeur "hash" de 160 bits • La valeur "hash" est ajouté en fin de message et le tout est transmis vers l'autre extrémité • HMAC-SHA 1 est considéré comme étant plus robuste que HMAC-MD 5 32

VPN : termes clés Gestion de clés Gestion Manuelle Echange de clés secètes Diffie-Hellman Echange de clés publiques Autorité de Certificats • Gestion des clés : quand on monte un tunnel VPN, on utilise plusieurs clés • Ces clés doivent être créées, changées, transmises, etc… • Il faudra choisir une stratégie de gestion des clés 33

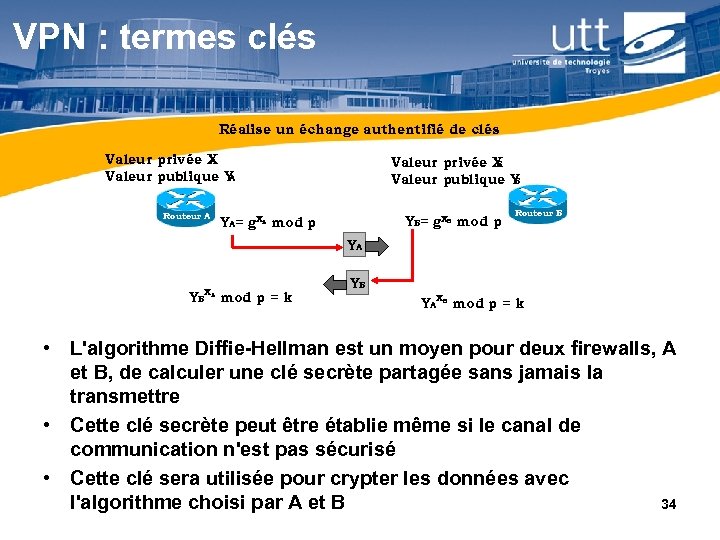

VPN : termes clés Réalise un échange authentifié de clés Valeur privée X A Valeur publique Y A Routeur A Valeur privée X B Valeur publique Y B YB= g. XB mod p YA= g. XA mod p Routeur B YA YB XA mod p = k YB XB YA mod p = k • L'algorithme Diffie-Hellman est un moyen pour deux firewalls, A et B, de calculer une clé secrète partagée sans jamais la transmettre • Cette clé secrète peut être établie même si le canal de communication n'est pas sécurisé • Cette clé sera utilisée pour crypter les données avec 34 l'algorithme choisi par A et B

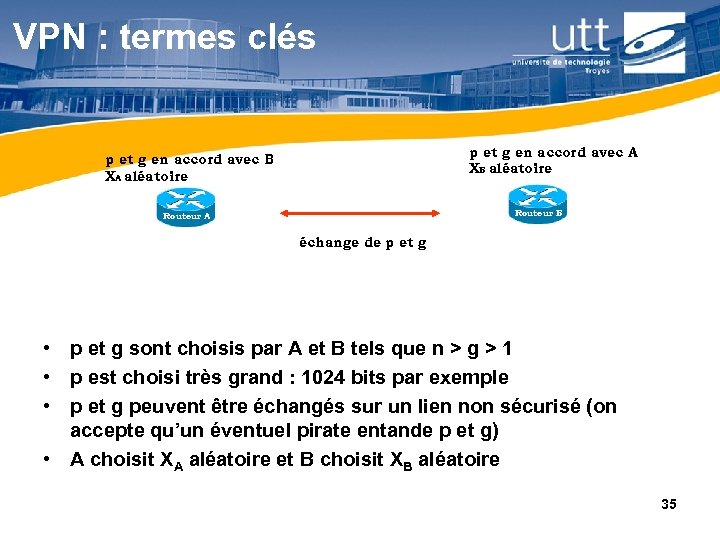

VPN : termes clés p et g en accord avec A XB aléatoire p et g en accord avec B XA aléatoire Routeur B Routeur A échange de p et g • p et g sont choisis par A et B tels que n > g > 1 • p est choisi très grand : 1024 bits par exemple • p et g peuvent être échangés sur un lien non sécurisé (on accepte qu’un éventuel pirate entande p et g) • A choisit XA aléatoire et B choisit XB aléatoire 35

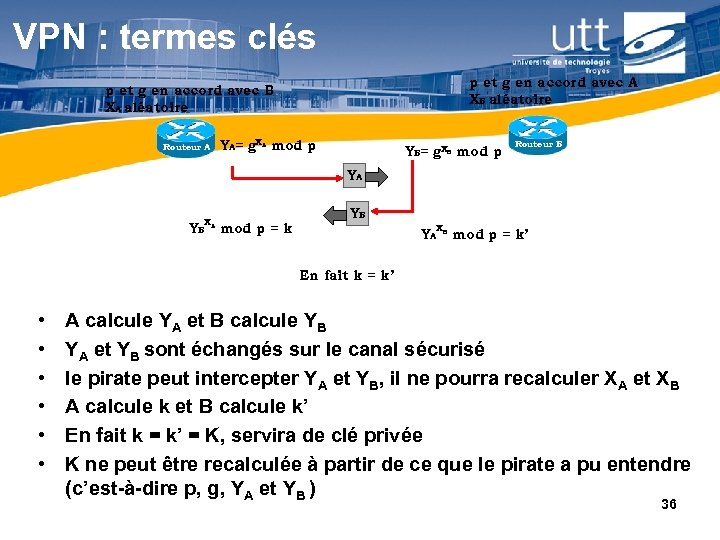

VPN : termes clés p et g en accord avec A XB aléatoire p et g en accord avec B XA aléatoire Routeur A YA= g. XA mod p YB= g. XB mod p Routeur B YA YB XA mod p = k YB XB YA mod p = k’ En fait k = k’ • • • A calcule YA et B calcule YB YA et YB sont échangés sur le canal sécurisé le pirate peut intercepter YA et YB, il ne pourra recalculer XA et XB A calcule k et B calcule k’ En fait k = k’ = K, servira de clé privée K ne peut être recalculée à partir de ce que le pirate a pu entendre (c’est-à-dire p, g, YA et YB ) 36

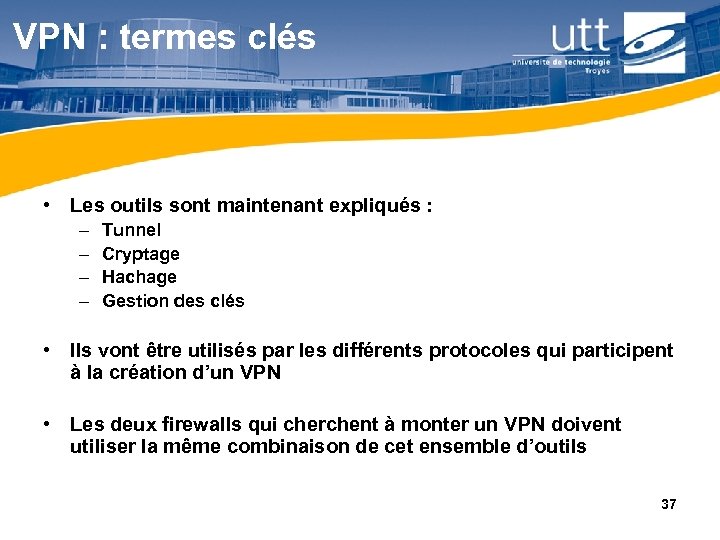

VPN : termes clés • Les outils sont maintenant expliqués : – – Tunnel Cryptage Hachage Gestion des clés • Ils vont être utilisés par les différents protocoles qui participent à la création d’un VPN • Les deux firewalls qui cherchent à monter un VPN doivent utiliser la même combinaison de cet ensemble d’outils 37

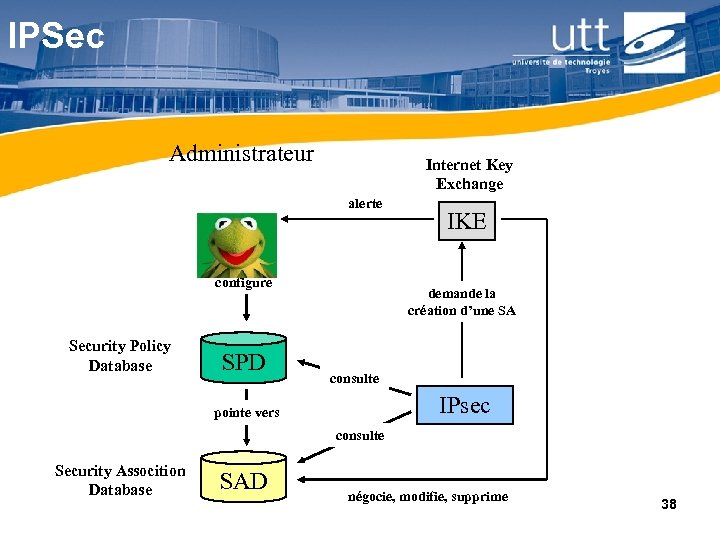

IPSec Administrateur Internet Key Exchange alerte configure Security Policy Database SPD IKE demande la création d’une SA consulte IPsec pointe vers consulte Security Assocition Database SAD négocie, modifie, supprime 38

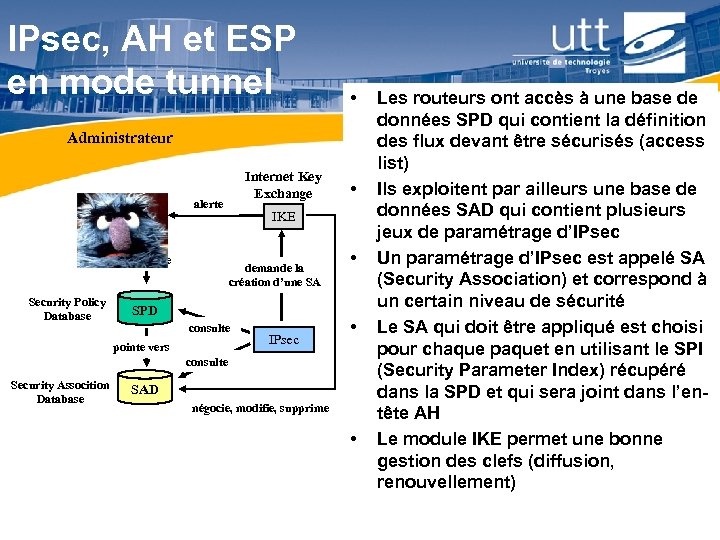

IPsec, AH et ESP en mode tunnel • Administrateur Internet Key Exchange alerte configure Security Policy Database IKE demande la création d’une SA SPD consulte pointe vers • IPsec • • consulte Security Assocition Database SAD négocie, modifie, supprime • Les routeurs ont accès à une base de données SPD qui contient la définition des flux devant être sécurisés (access list) Ils exploitent par ailleurs une base de données SAD qui contient plusieurs jeux de paramétrage d’IPsec Un paramétrage d’IPsec est appelé SA (Security Association) et correspond à un certain niveau de sécurité Le SA qui doit être appliqué est choisi pour chaque paquet en utilisant le SPI (Security Parameter Index) récupéré dans la SPD et qui sera joint dans l’entête AH Le module IKE permet une bonne gestion des clefs (diffusion, renouvellement) 39

IPSec : protocoles • • • Authenticaton Header (AH) Encapsulation Payload (ESP) Security Association (SA) Internet Key Exchange (IKE) Internet Security Association Key Management Protocol (ISAKMP) 40

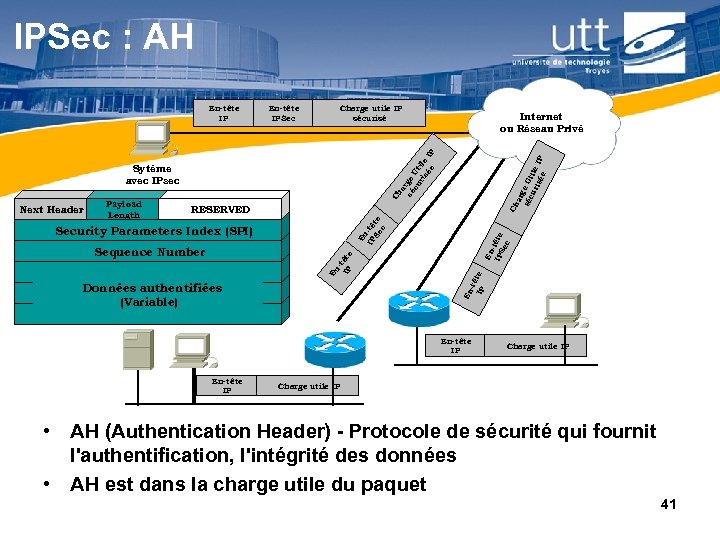

IPSec : AH En-tête IPSec Charge utile IP sécurisé arg sé e Ut cu ris ile I ée P Ch RESERVED En -t IP ête Sequence Number En Données authentifiées (Variable) -tê IP te Security Parameters Index (SPI) En IPS tête ec En IP -tê Se te c Payload Length Ch Sytème avec IPsec Next Header Internet ou Réseau Privé ar sé ge cu Ut ri ile sé e IP En-tête IP Charge utile IP • AH (Authentication Header) - Protocole de sécurité qui fournit l'authentification, l'intégrité des données • AH est dans la charge utile du paquet 41

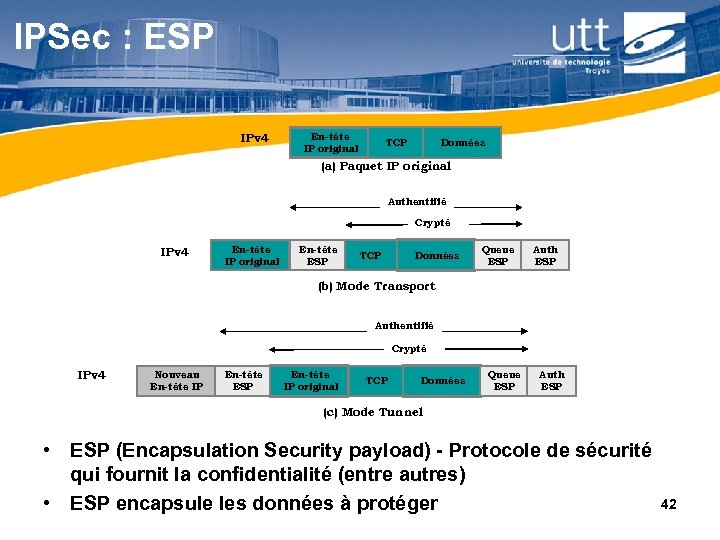

IPSec : ESP IPv 4 En-tête IP original TCP Données (a) Paquet IP original Authentifié Crypté IPv 4 En-tête IP original En-tête ESP TCP Données Queue ESP Auth ESP (b) Mode Transport Authentifié Crypté IPv 4 Nouveau En-tête IP En-tête ESP En-tête IP original TCP Données Queue ESP Auth ESP (c) Mode Tunnel • ESP (Encapsulation Security payload) - Protocole de sécurité qui fournit la confidentialité (entre autres) 42 • ESP encapsule les données à protéger

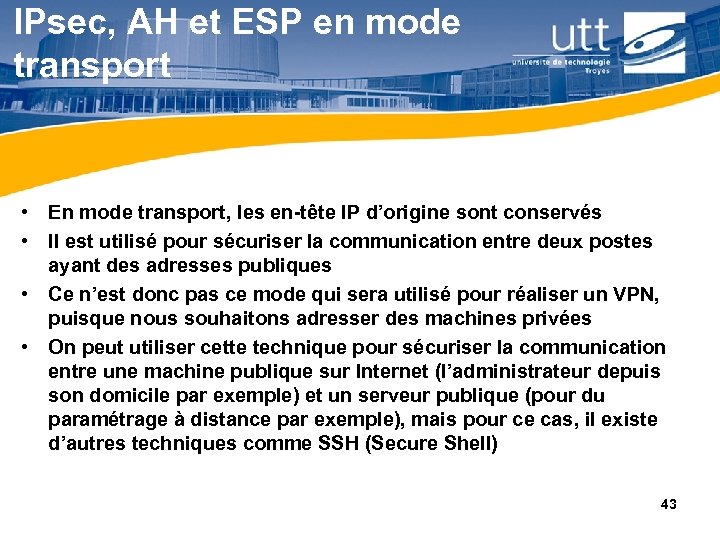

IPsec, AH et ESP en mode transport • En mode transport, les en-tête IP d’origine sont conservés • Il est utilisé pour sécuriser la communication entre deux postes ayant des adresses publiques • Ce n’est donc pas ce mode qui sera utilisé pour réaliser un VPN, puisque nous souhaitons adresser des machines privées • On peut utiliser cette technique pour sécuriser la communication entre une machine publique sur Internet (l’administrateur depuis son domicile par exemple) et un serveur publique (pour du paramétrage à distance par exemple), mais pour ce cas, il existe d’autres techniques comme SSH (Secure Shell) 43

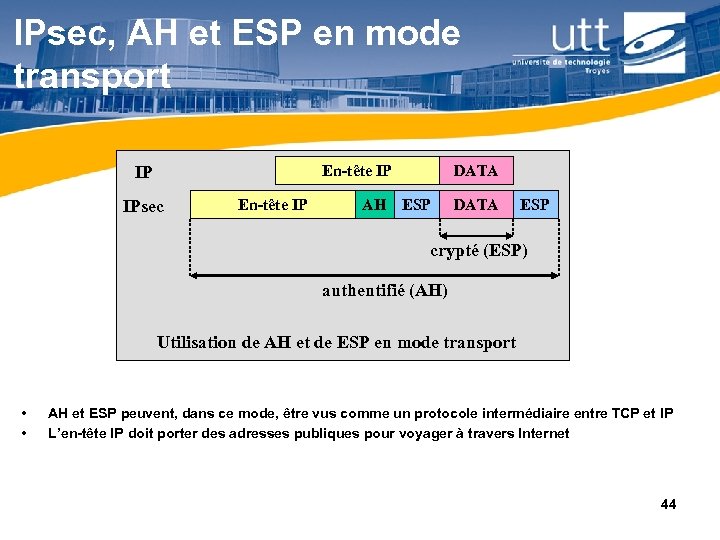

IPsec, AH et ESP en mode transport En-tête IP IP IPsec En-tête IP DATA AH ESP DATA ESP crypté (ESP) authentifié (AH) Utilisation de AH et de ESP en mode transport • • AH et ESP peuvent, dans ce mode, être vus comme un protocole intermédiaire entre TCP et IP L’en-tête IP doit porter des adresses publiques pour voyager à travers Internet 44

IPsec, AH et ESP en mode transport Poste avec adresse publique • • • Internet Serveur avec adresse publique IPsec permet de sécuriser les échanges entre un poste publique et un serveur publique Ce cas particulier correspond en fait à une application particulière (donner des ordres au système du serveur) et doit donc être sécurisé au niveau application Dans ce cas on utilisera plutôt SSH qui sécurise au niveau application, en fournissant un interpréteur de commandes sécurisé 45

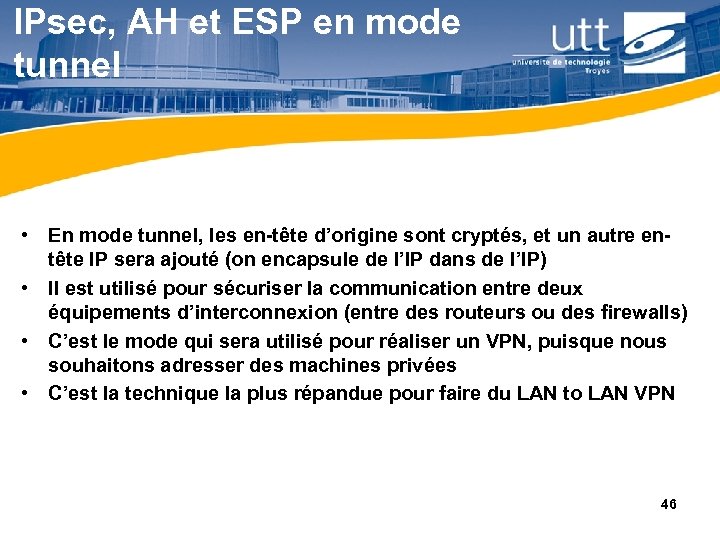

IPsec, AH et ESP en mode tunnel • En mode tunnel, les en-tête d’origine sont cryptés, et un autre entête IP sera ajouté (on encapsule de l’IP dans de l’IP) • Il est utilisé pour sécuriser la communication entre deux équipements d’interconnexion (entre des routeurs ou des firewalls) • C’est le mode qui sera utilisé pour réaliser un VPN, puisque nous souhaitons adresser des machines privées • C’est la technique la plus répandue pour faire du LAN to LAN VPN 46

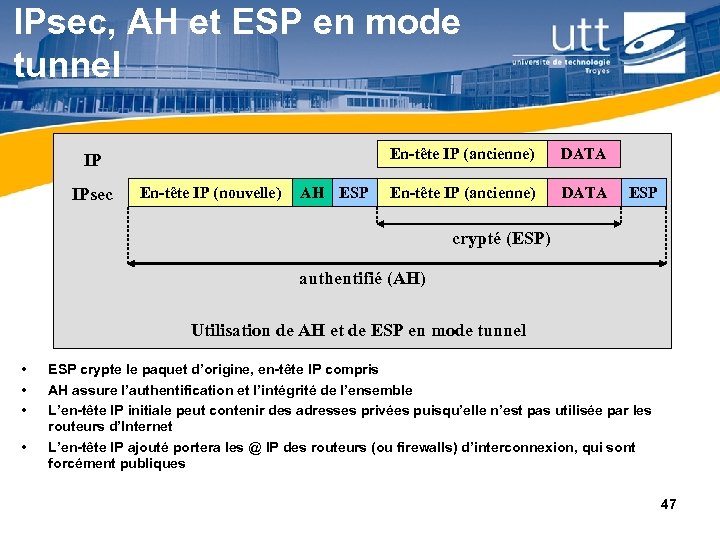

IPsec, AH et ESP en mode tunnel En-tête IP (ancienne) IP IPsec En-tête IP (nouvelle) AH ESP DATA En-tête IP (ancienne) DATA ESP crypté (ESP) authentifié (AH) Utilisation de AH et de ESP en mode tunnel • • ESP crypte le paquet d’origine, en-tête IP compris AH assure l’authentification et l’intégrité de l’ensemble L’en-tête IP initiale peut contenir des adresses privées puisqu’elle n’est pas utilisée par les routeurs d’Internet L’en-tête IP ajouté portera les @ IP des routeurs (ou firewalls) d’interconnexion, qui sont forcément publiques 47

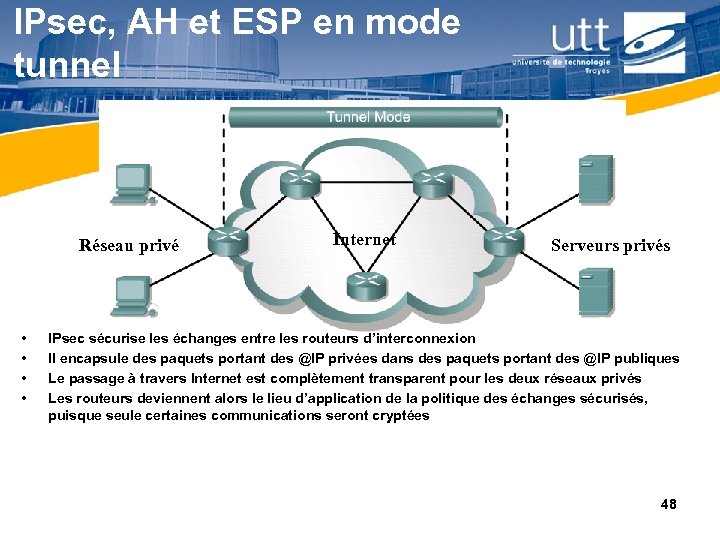

IPsec, AH et ESP en mode tunnel Réseau privé • • Internet Serveurs privés IPsec sécurise les échanges entre les routeurs d’interconnexion Il encapsule des paquets portant des @IP privées dans des paquets portant des @IP publiques Le passage à travers Internet est complètement transparent pour les deux réseaux privés Les routeurs deviennent alors le lieu d’application de la politique des échanges sécurisés, puisque seule certaines communications seront cryptées 48

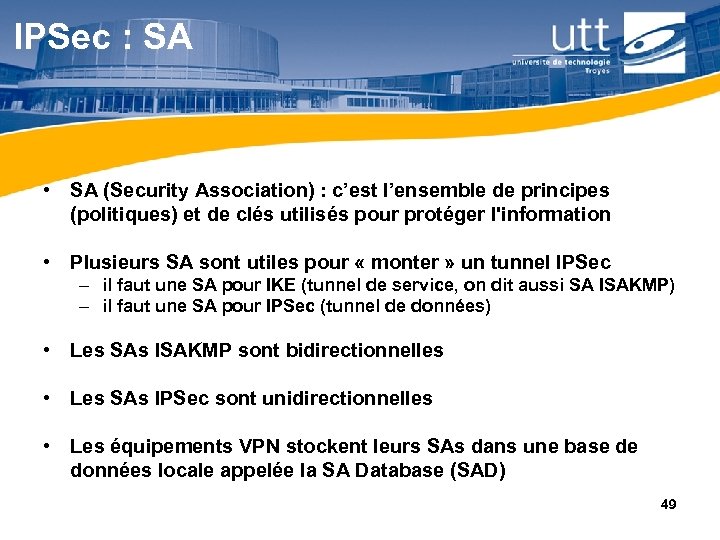

IPSec : SA • SA (Security Association) : c’est l’ensemble de principes (politiques) et de clés utilisés pour protéger l'information • Plusieurs SA sont utiles pour « monter » un tunnel IPSec – il faut une SA pour IKE (tunnel de service, on dit aussi SA ISAKMP) – il faut une SA pour IPSec (tunnel de données) • Les SAs ISAKMP sont bidirectionnelles • Les SAs IPSec sont unidirectionnelles • Les équipements VPN stockent leurs SAs dans une base de données locale appelée la SA Database (SAD) 49

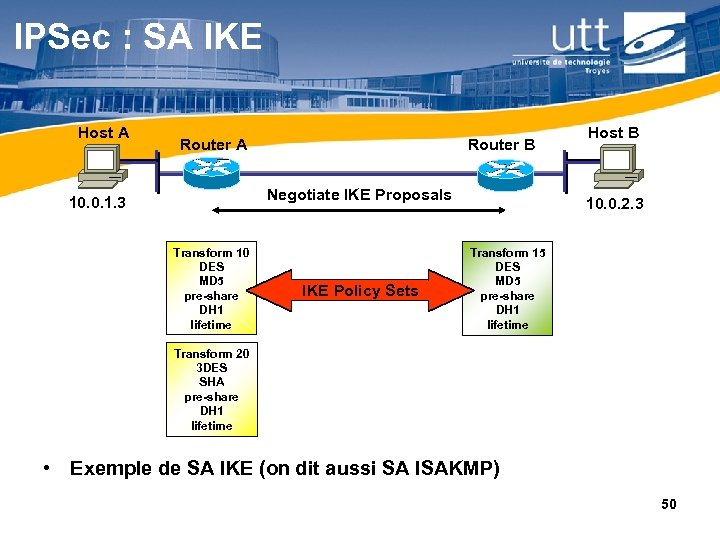

IPSec : SA IKE Host A Router A Router B Negotiate IKE Proposals 10. 0. 1. 3 Transform 10 DES MD 5 pre-share DH 1 lifetime IKE Policy Sets Host B 10. 0. 2. 3 Transform 15 DES MD 5 pre-share DH 1 lifetime Transform 20 3 DES SHA pre-share DH 1 lifetime • Exemple de SA IKE (on dit aussi SA ISAKMP) 50

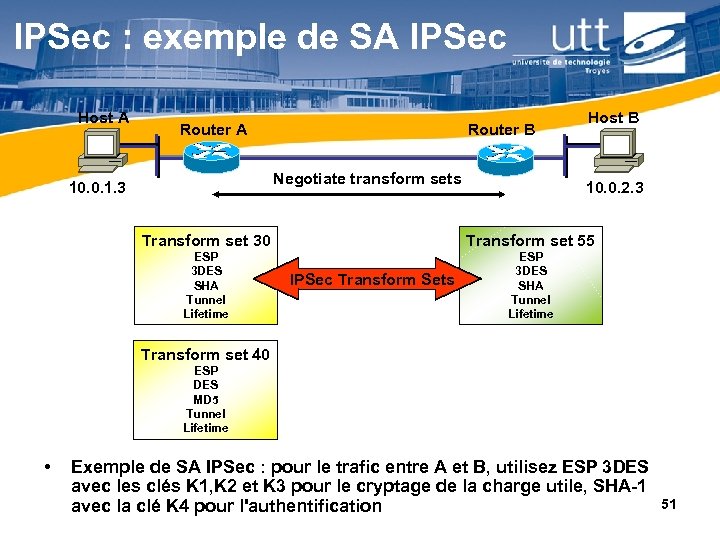

IPSec : exemple de SA IPSec Host A Router A Router B Negotiate transform sets 10. 0. 1. 3 Host B 10. 0. 2. 3 Transform set 30 Transform set 55 ESP 3 DES SHA Tunnel Lifetime IPSec Transform Sets Transform set 40 ESP DES MD 5 Tunnel Lifetime • Exemple de SA IPSec : pour le trafic entre A et B, utilisez ESP 3 DES avec les clés K 1, K 2 et K 3 pour le cryptage de la charge utile, SHA-1 avec la clé K 4 pour l'authentification 51

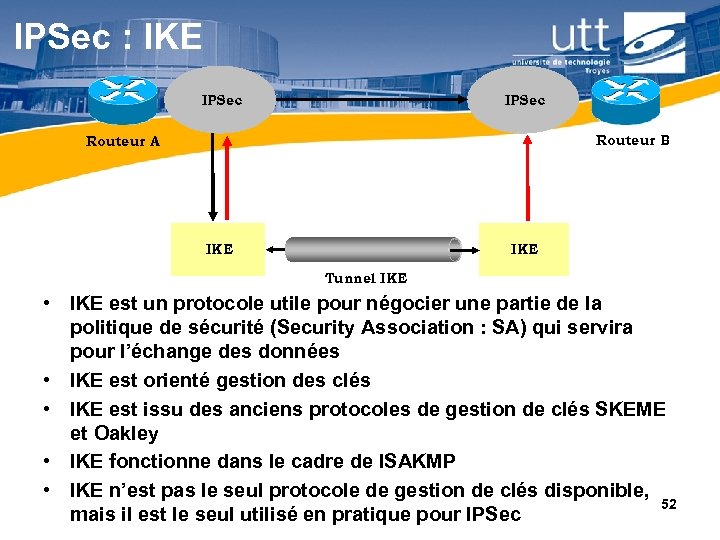

IPSec : IKE IPSec Routeur B Routeur A IKE Tunnel IKE • IKE est un protocole utile pour négocier une partie de la politique de sécurité (Security Association : SA) qui servira pour l’échange des données • IKE est orienté gestion des clés • IKE est issu des anciens protocoles de gestion de clés SKEME et Oakley • IKE fonctionne dans le cadre de ISAKMP • IKE n’est pas le seul protocole de gestion de clés disponible, 52 mais il est le seul utilisé en pratique pour IPSec

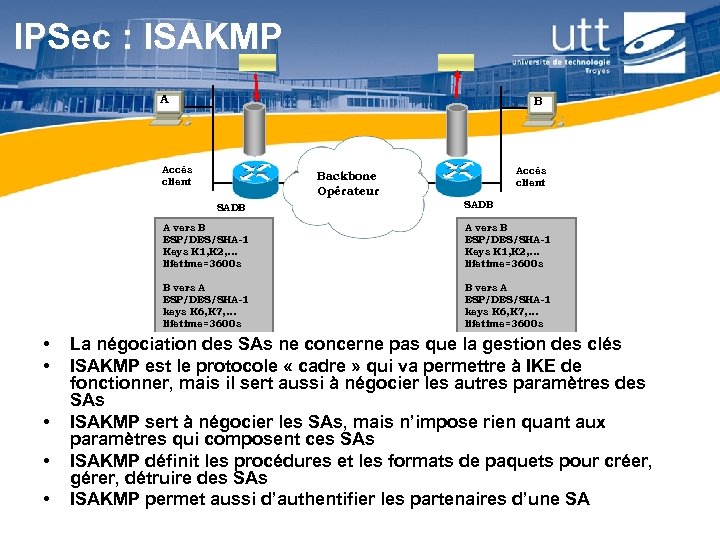

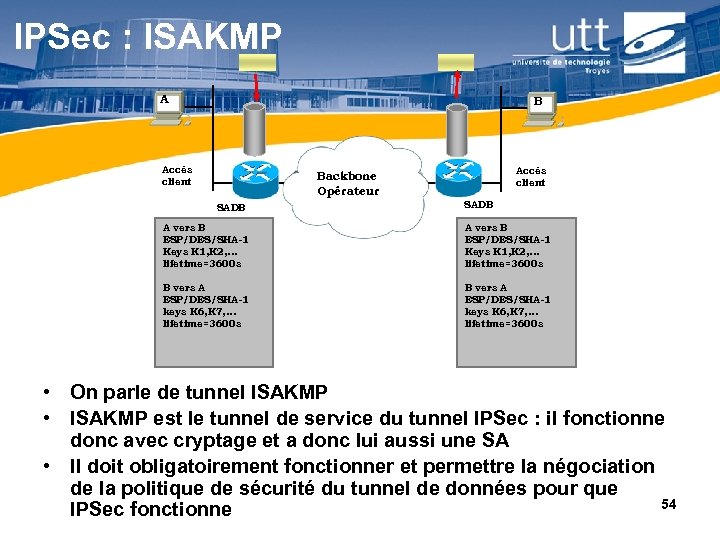

IPSec : ISAKMP A B Accès client Backbone Opérateur SADB A vers B ESP/DES/SHA-1 Keys K 1, K 2, . . . lifetime=3600 s B vers A ESP/DES/SHA-1 keys K 6, K 7, . . . lifetime=3600 s • • • A vers B ESP/DES/SHA-1 Keys K 1, K 2, . . . lifetime=3600 s B vers A ESP/DES/SHA-1 keys K 6, K 7, . . . lifetime=3600 s La négociation des SAs ne concerne pas que la gestion des clés ISAKMP est le protocole « cadre » qui va permettre à IKE de fonctionner, mais il sert aussi à négocier les autres paramètres des SAs ISAKMP sert à négocier les SAs, mais n’impose rien quant aux paramètres qui composent ces SAs ISAKMP définit les procédures et les formats de paquets pour créer, gérer, détruire des SAs ISAKMP permet aussi d’authentifier les partenaires d’une SA 53

IPSec : ISAKMP A B Accès client Backbone Opérateur SADB A vers B ESP/DES/SHA-1 Keys K 1, K 2, . . . lifetime=3600 s B vers A ESP/DES/SHA-1 keys K 6, K 7, . . . lifetime=3600 s • On parle de tunnel ISAKMP • ISAKMP est le tunnel de service du tunnel IPSec : il fonctionne donc avec cryptage et a donc lui aussi une SA • Il doit obligatoirement fonctionner et permettre la négociation de la politique de sécurité du tunnel de données pour que 54 IPSec fonctionne

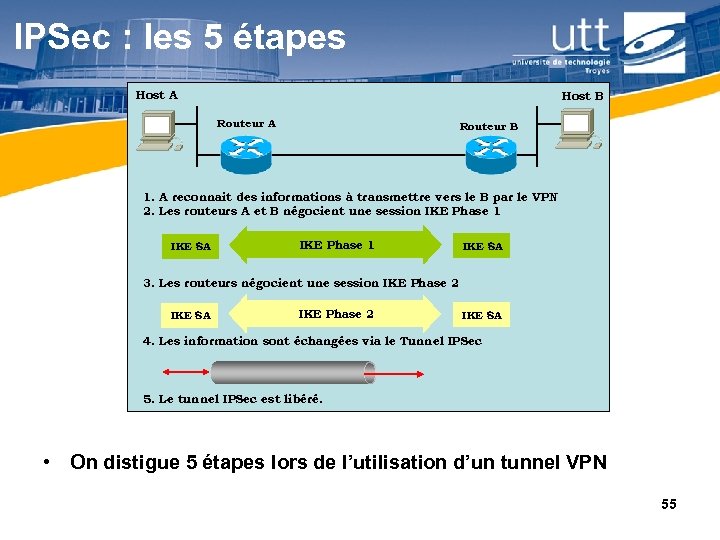

IPSec : les 5 étapes Host A Host B Routeur A Routeur B 1. A reconnait des informations à transmettre vers le B par le VPN 2. Les routeurs A et B négocient une session IKE Phase 1 IKE SA 3. Les routeurs négocient une session IKE Phase 2 IKE SA 4. Les information sont échangées via le Tunnel IPSec 5. Le tunnel IPSec est libéré. • On distigue 5 étapes lors de l’utilisation d’un tunnel VPN 55

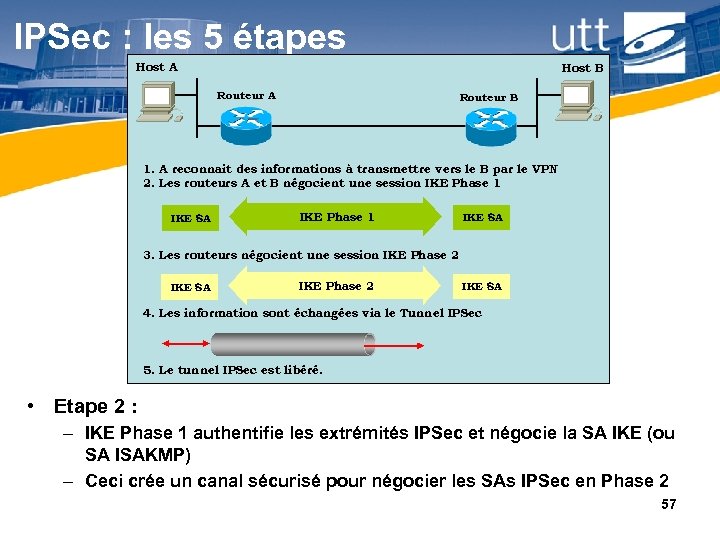

IPSec : les 5 étapes Host A Host B Routeur A Routeur B 1. A reconnait des informations à transmettre vers le B par le VPN 2. Les routeurs A et B négocient une session IKE Phase 1 IKE SA 3. Les routeurs négocient une session IKE Phase 2 IKE SA 4. Les information sont échangées via le Tunnel IPSec 5. Le tunnel IPSec est libéré. • Etape 1 : A reconnaît des informations à transmettre vers le B par le VPN • le trafic est dit "intéressant" quand l'équipement VPN reconnaît que les données doivent être protégées : définition d’une ACL 56

IPSec : les 5 étapes Host A Host B Routeur A Routeur B 1. A reconnait des informations à transmettre vers le B par le VPN 2. Les routeurs A et B négocient une session IKE Phase 1 IKE SA 3. Les routeurs négocient une session IKE Phase 2 IKE SA 4. Les information sont échangées via le Tunnel IPSec 5. Le tunnel IPSec est libéré. • Etape 2 : – IKE Phase 1 authentifie les extrémités IPSec et négocie la SA IKE (ou SA ISAKMP) – Ceci crée un canal sécurisé pour négocier les SAs IPSec en Phase 2 57

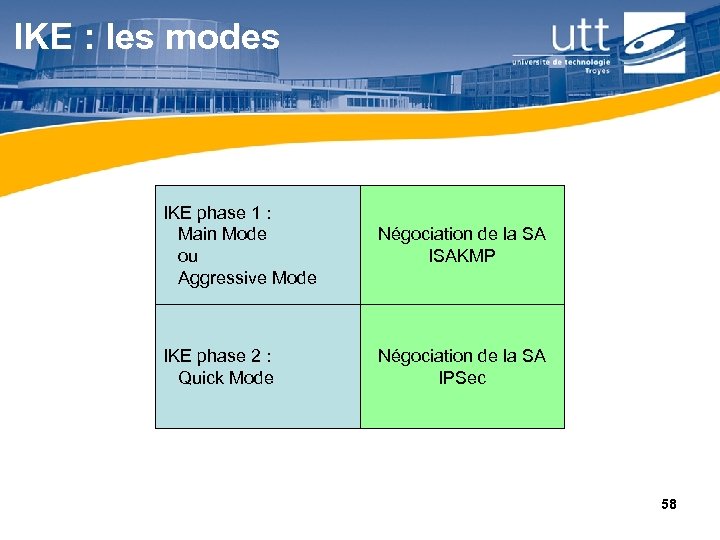

IKE : les modes IKE phase 1 : Main Mode ou Aggressive Mode Négociation de la SA ISAKMP IKE phase 2 : Quick Mode Négociation de la SA IPSec 58

IKE phase 1 • IKE essentiellement comprend 3 modes : – Main Mode – Aggressive Mode – Quick Mode Phase 1 de ISAKMP Phase 2 de ISAKMP – Le « aggressive mode » est presque identique au « main mode » : il utilise 3 messages au lieu de 6 – Par défaut, les routeurs utilisent le Main Mode 59

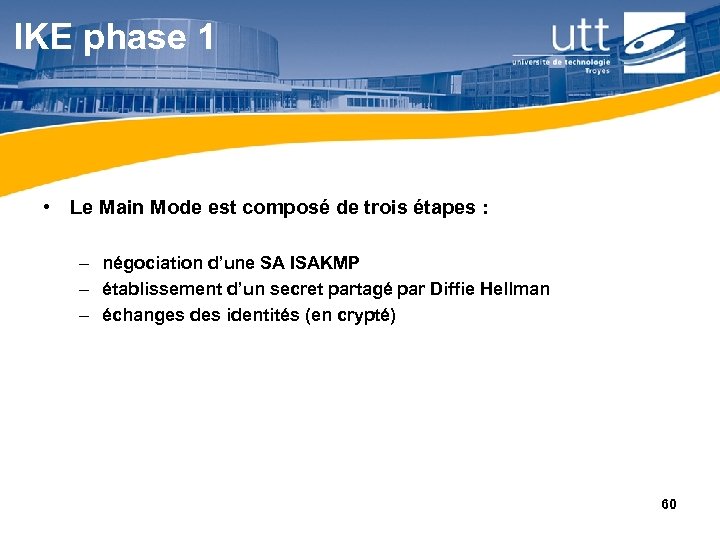

IKE phase 1 • Le Main Mode est composé de trois étapes : – négociation d’une SA ISAKMP – établissement d’un secret partagé par Diffie Hellman – échanges des identités (en crypté) 60

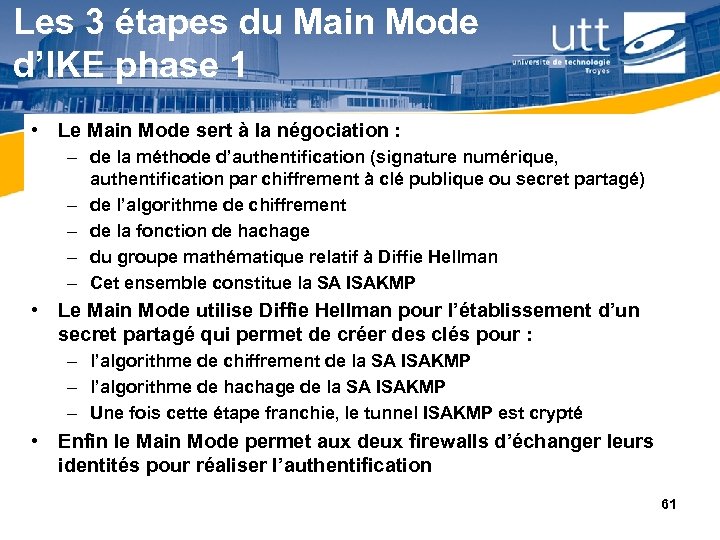

Les 3 étapes du Main Mode d’IKE phase 1 • Le Main Mode sert à la négociation : – de la méthode d’authentification (signature numérique, authentification par chiffrement à clé publique ou secret partagé) – de l’algorithme de chiffrement – de la fonction de hachage – du groupe mathématique relatif à Diffie Hellman – Cet ensemble constitue la SA ISAKMP • Le Main Mode utilise Diffie Hellman pour l’établissement d’un secret partagé qui permet de créer des clés pour : – l’algorithme de chiffrement de la SA ISAKMP – l’algorithme de hachage de la SA ISAKMP – Une fois cette étape franchie, le tunnel ISAKMP est crypté • Enfin le Main Mode permet aux deux firewalls d’échanger leurs identités pour réaliser l’authentification 61

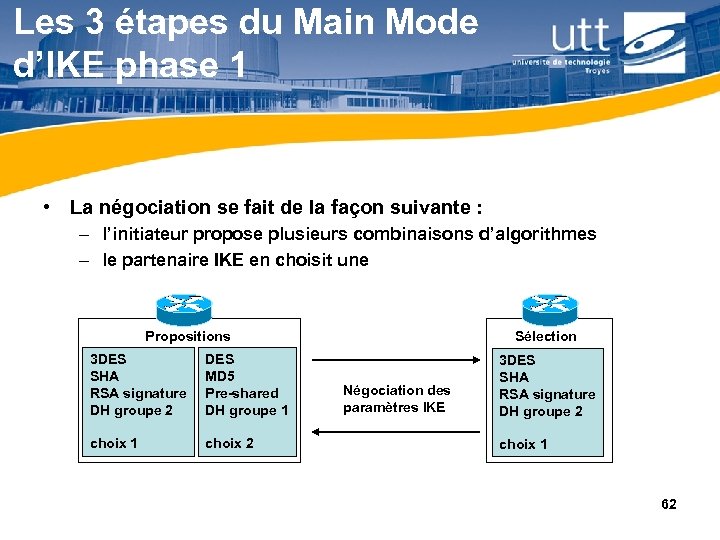

Les 3 étapes du Main Mode d’IKE phase 1 • La négociation se fait de la façon suivante : – l’initiateur propose plusieurs combinaisons d’algorithmes – le partenaire IKE en choisit une Propositions 3 DES SHA RSA signature DH groupe 2 DES MD 5 Pre-shared DH groupe 1 choix 2 Sélection Négociation des paramètres IKE 3 DES SHA RSA signature DH groupe 2 choix 1 62

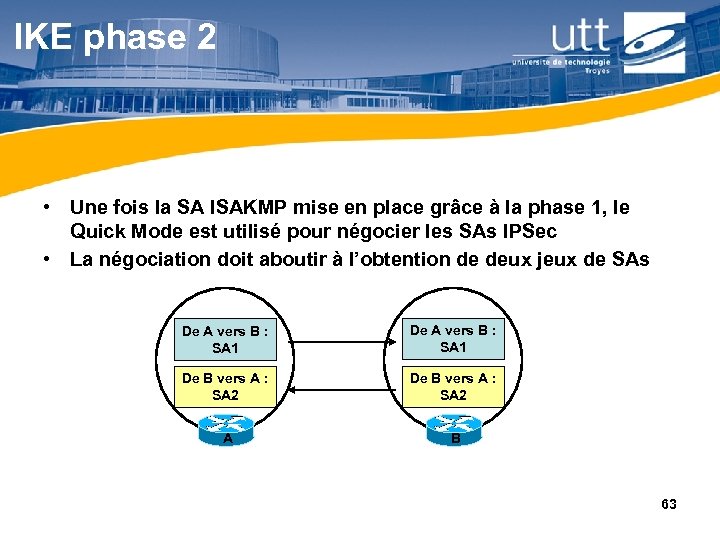

IKE phase 2 • Une fois la SA ISAKMP mise en place grâce à la phase 1, le Quick Mode est utilisé pour négocier les SAs IPSec • La négociation doit aboutir à l’obtention de deux jeux de SAs De A vers B : SA 1 De B vers A : SA 2 A B 63

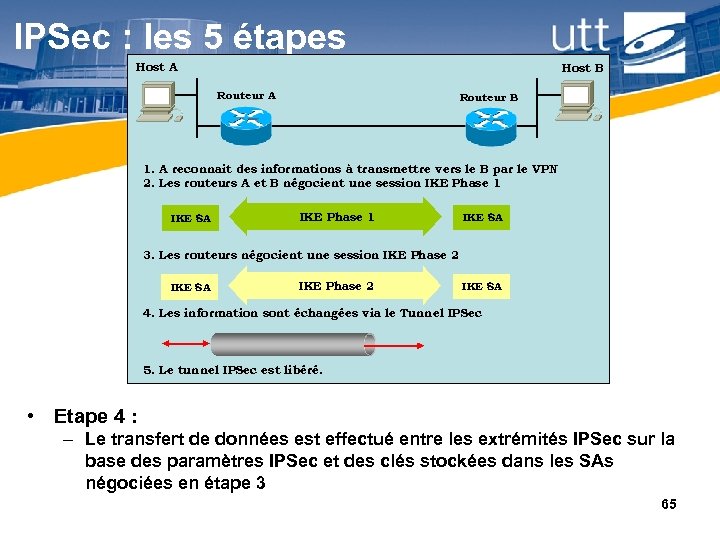

IPSec : les 5 étapes Host A Host B Routeur A Routeur B 1. A reconnait des informations à transmettre vers le B par le VPN 2. Les routeurs A et B négocient une session IKE Phase 1 IKE SA 3. Les routeurs négocient une session IKE Phase 2 IKE SA 4. Les information sont échangées via le Tunnel IPSec 5. Le tunnel IPSec est libéré. • Etape 3 : – IKE phase 2 négocie les SAs IPSec en cherchant une correspondance entre les SAs IPSec des extrémités 64

IPSec : les 5 étapes Host A Host B Routeur A Routeur B 1. A reconnait des informations à transmettre vers le B par le VPN 2. Les routeurs A et B négocient une session IKE Phase 1 IKE SA 3. Les routeurs négocient une session IKE Phase 2 IKE SA 4. Les information sont échangées via le Tunnel IPSec 5. Le tunnel IPSec est libéré. • Etape 4 : – Le transfert de données est effectué entre les extrémités IPSec sur la base des paramètres IPSec et des clés stockées dans les SAs négociées en étape 3 65

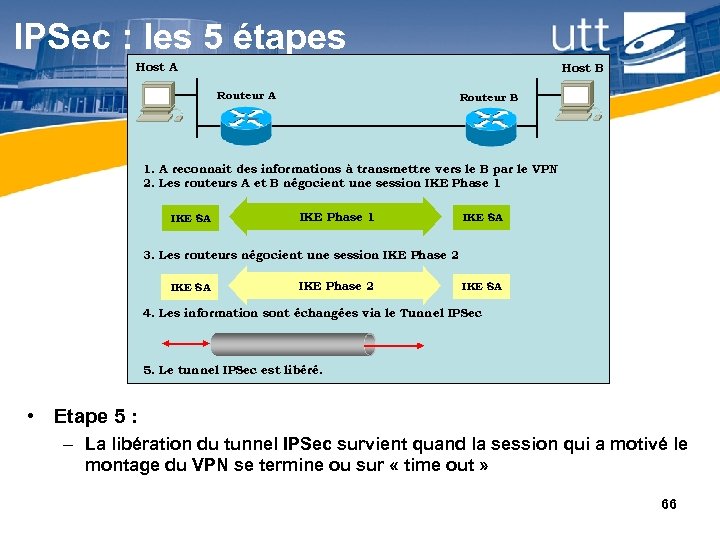

IPSec : les 5 étapes Host A Host B Routeur A Routeur B 1. A reconnait des informations à transmettre vers le B par le VPN 2. Les routeurs A et B négocient une session IKE Phase 1 IKE SA 3. Les routeurs négocient une session IKE Phase 2 IKE SA 4. Les information sont échangées via le Tunnel IPSec 5. Le tunnel IPSec est libéré. • Etape 5 : – La libération du tunnel IPSec survient quand la session qui a motivé le montage du VPN se termine ou sur « time out » 66

IPSec : les 5 étapes IOS Le trafic est choisi avec les listes d'accès Cryptage? Non Transmettre sur interface Oui Cryptage du paquet et transmission access-list 1 XX permit Oui IPSec SA IPSec? Clés Non ISAKMP SA IKE? Oui Négocie les SAs IPSec avec SA ISAKMP Non Authentification avec CA? Certificate Authorities CA : Authentification des clés publiques crypto ipsec transform-set crypto map name Non crypto isakmp policy isakmp identity key generate key public-chain crypto ca ca Négocie les SAs ISAKMP avec l'extrémité Oui Récupère la clé publique du CA Récupère le certificat pour sa propre clé publique. identity authenticate enroll crl request 67

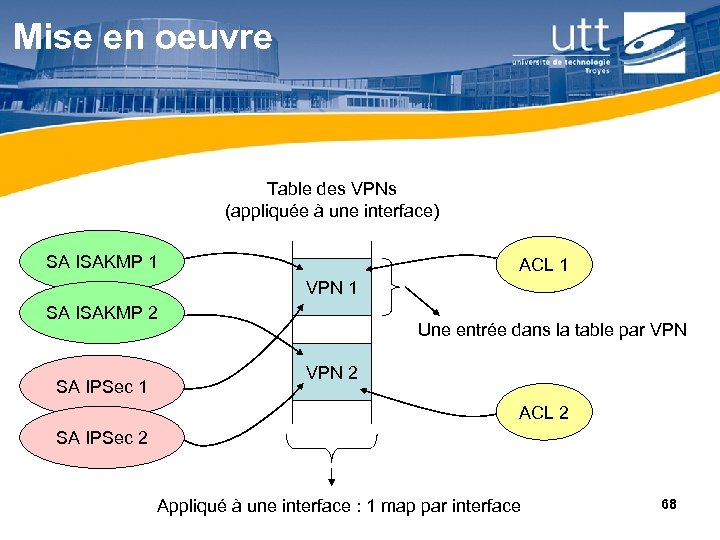

Mise en oeuvre Table des VPNs (appliquée à une interface) SA ISAKMP 1 ACL 1 VPN 1 SA ISAKMP 2 SA IPSec 1 Une entrée dans la table par VPN 2 ACL 2 SA IPSec 2 Appliqué à une interface : 1 map par interface 68

Critique d’IPSec • • • Les performances sur le lien IPSec sont réduites à cause du chiffrement IPSec ne supporte pas le multicast : AH et ESP l’autorisent, mais IKE ne prévoit pas de négocier des SAs entre plus de deux firewalls La complexité de IKE conduit à des incompatibilités entre les différents constructeurs Le trafic est suspendu pendant le renouvellement des SAs La gestion des messages ICMP n’est pas triviale : si un message ICMP vient d’un équipement par lequel transite le tunnel, il ne peut remonter que jusqu’au firewall d’origine. Il faut alors que ce firewall sache prévenir la vraie source des données pour lui faire comprendre que le VPN est indisponible Il ne doit pas y avoir de NAT au dessus de VPN (le NAT en dessous de 69 VPN est courant, voire obligatoire sur un firewall)
