ВИПРЯМЛЯЧІ Розрізняють два типи випрямлячів однотактні однопівперіодні

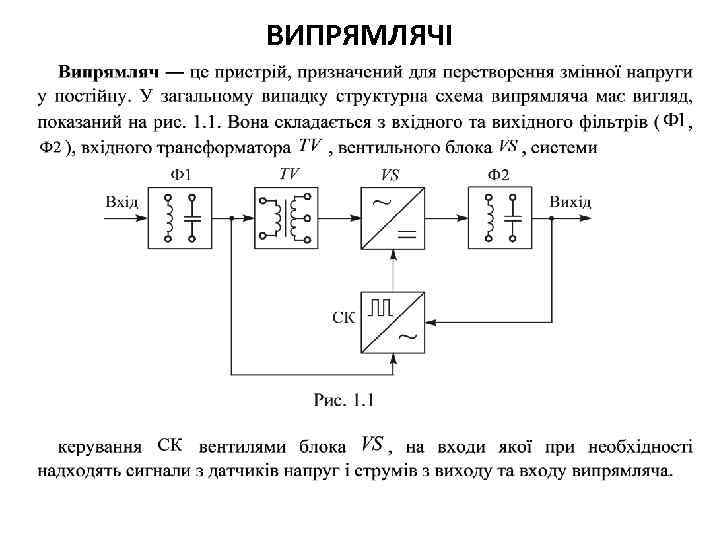

ВИПРЯМЛЯЧІ

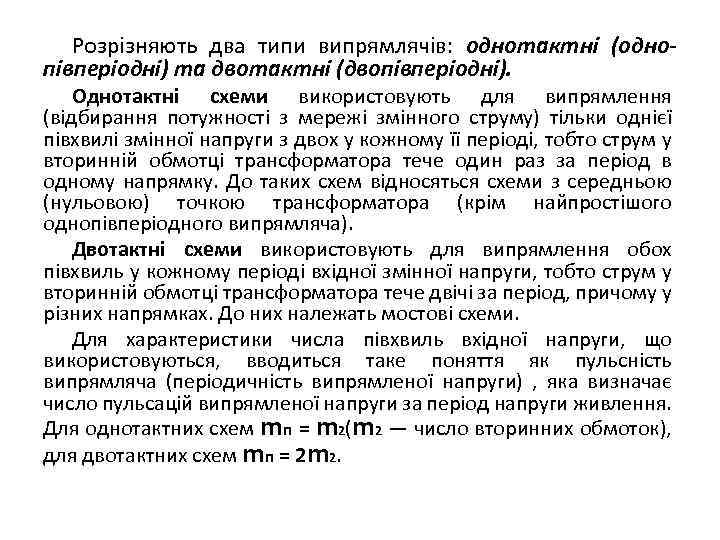

Розрізняють два типи випрямлячів: однотактні (однопівперіодні) та двотактні (двопівперіодні). Однотактні схеми використовують для випрямлення (відбирання потужності з мережі змінного струму) тільки однієї півхвилі змінної напруги з двох у кожному її періоді, тобто струм у вторинній обмотці трансформатора тече один раз за період в одному напрямку. До таких схем відносяться схеми з середньою (нульовою) точкою трансформатора (крім найпростішого однопівперіодного випрямляча). Двотактні схеми використовують для випрямлення обох півхвиль у кожному періоді вхідної змінної напруги, тобто струм у вторинній обмотці трансформатора тече двічі за період, причому у різних напрямках. До них належать мостові схеми. Для характеристики числа півхвиль вхідної напруги, що використовуються, вводиться таке поняття як пульсність випрямляча (періодичність випрямленої напруги) , яка визначає число пульсацій випрямленої напруги за період напруги живлення. Для однотактних схем mп = m 2(m 2 — число вторинних обмоток), для двотактних схем mп = 2 m 2.

• Випрямлячі розрізняють: за потужністю — малопотужні (до 1 к. Вт), середньої потужності ( до 100 к. Вт), потужні (більше 100 к. Вт); за напругою — низької (до 250 В), середньої (до 1000 В) та високої (вище 1000 В). • За числом фаз первинної обмотки трансформатора випрямлячі поділяються на однофазні та трифазні. • Окремо виділяють клас випрямлячів з багатофазною схемою випрямлення (шість, дванадцять і більше фаз вторинної обмотки трансформатора).

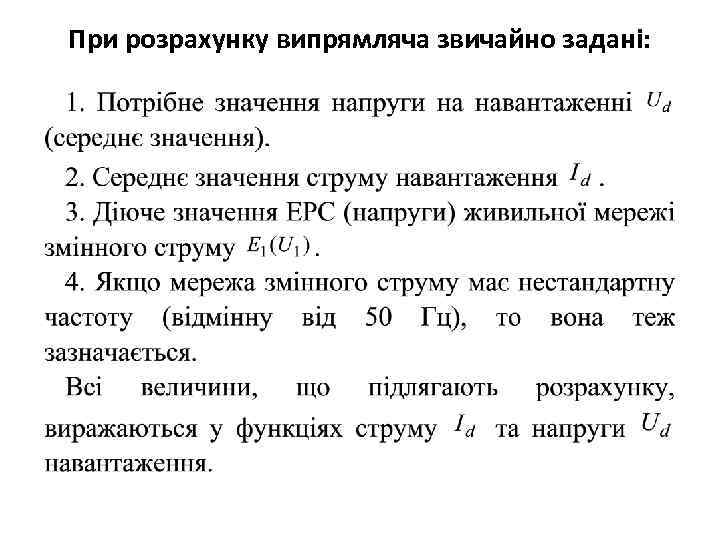

При розрахунку випрямляча звичайно задані:

Експлуатаційні характеристики випрямляча:

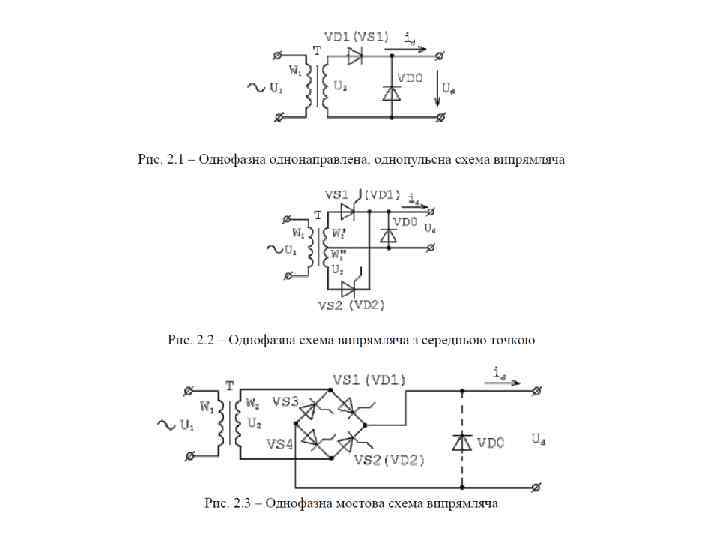

ОДНОФАЗНІ ВИПРЯМЛЯЧІ • Однофазні випрямлячі як правило малопотужні та живляться від однофазної мережі змінної напруги 220 В. В якості випрямлячів використовуються наступні схеми: однопівперіодний випрямляч, двопівперіодний випрямляч з нульовим виводом (з середньою точкою) вторинної обмотки трансформатора, однофазний мостовий.

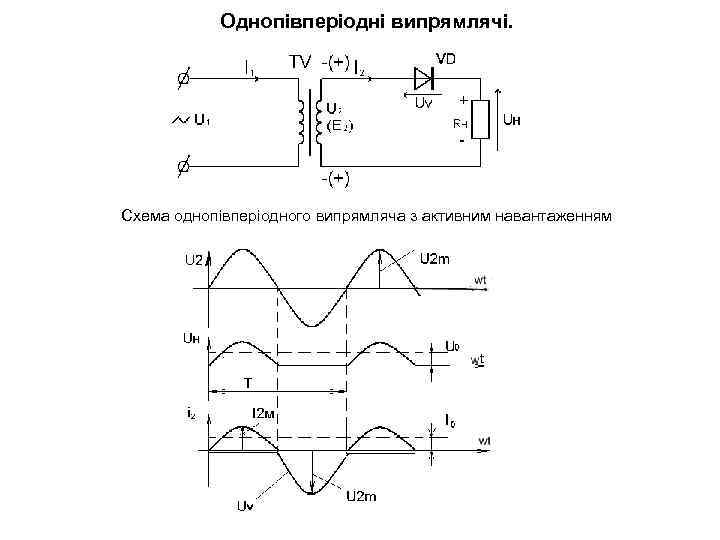

Однопівперіодні випрямлячі. Схема однопівперіодного випрямляча з активним навантаженням

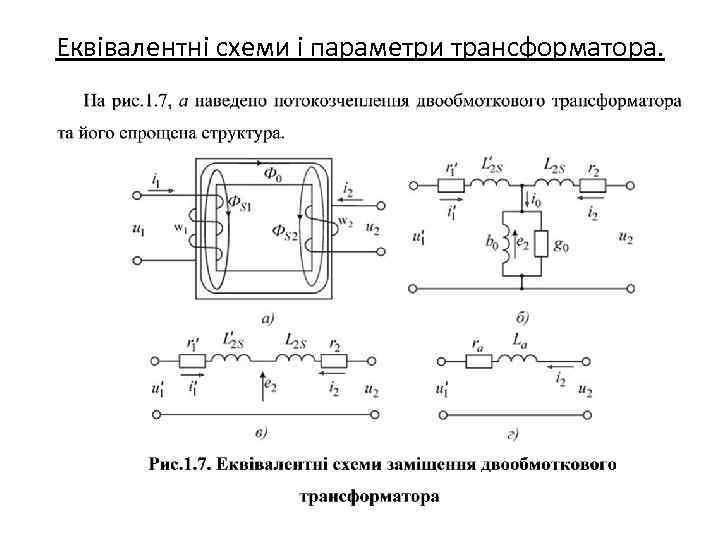

Еквівалентні схеми і параметри трансформатора.

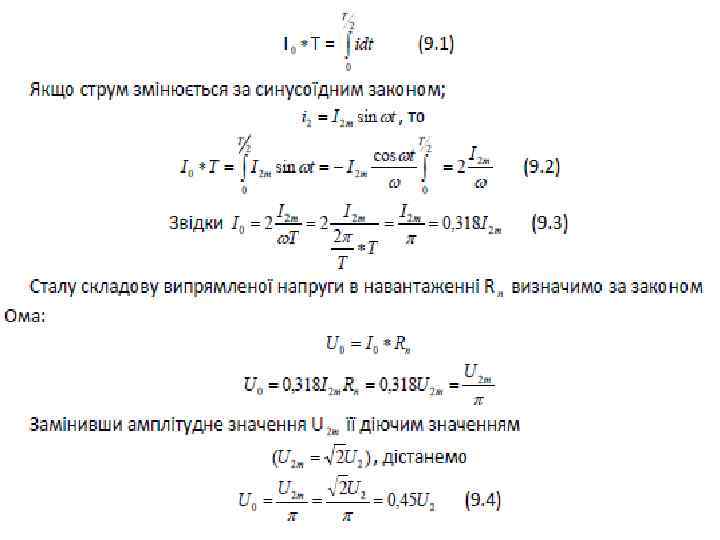

Однофазний однопівперіодний випрямляч. Активне навантаження.

Параметри кола навантаження.

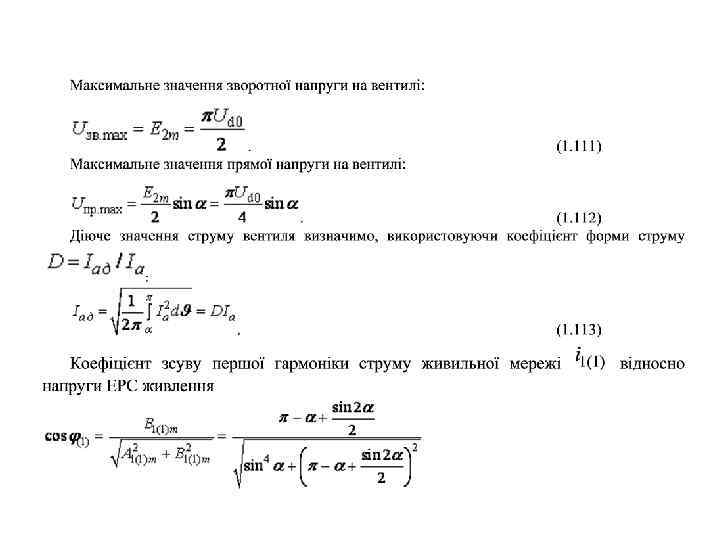

Параметри вентиля.

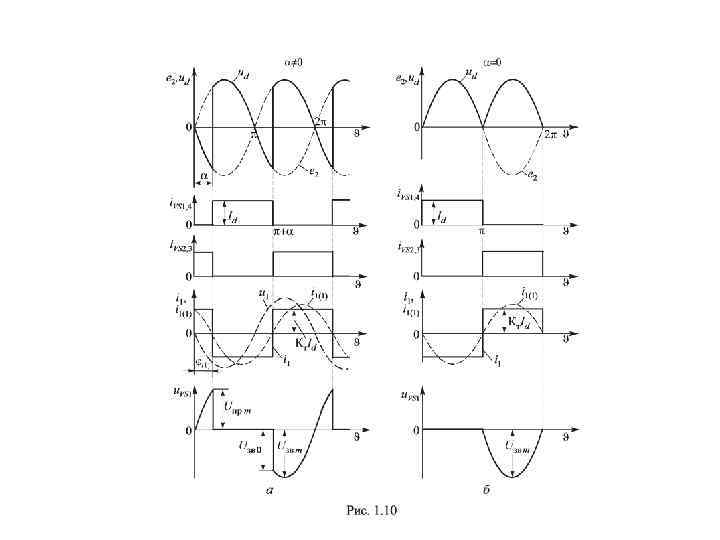

Керований режим роботи випрямляча

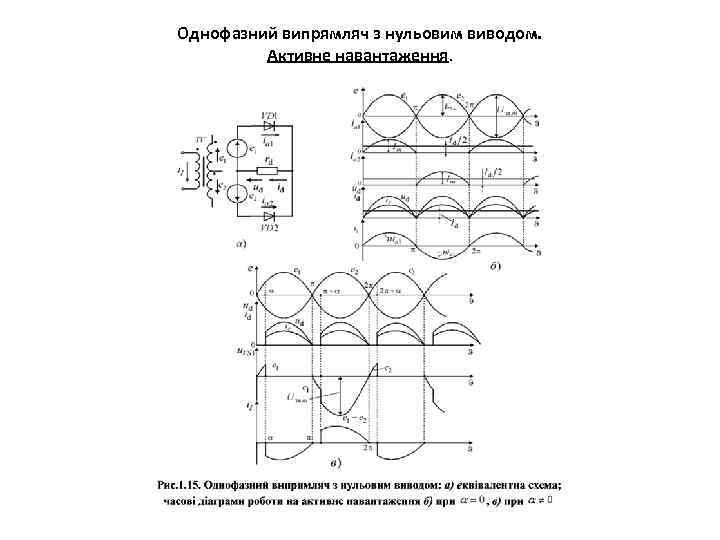

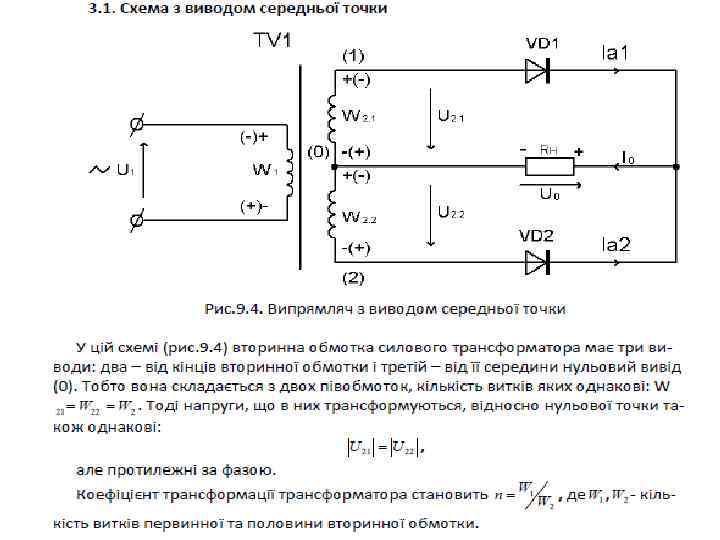

Однофазний випрямляч з нульовим виводом. Активне навантаження.

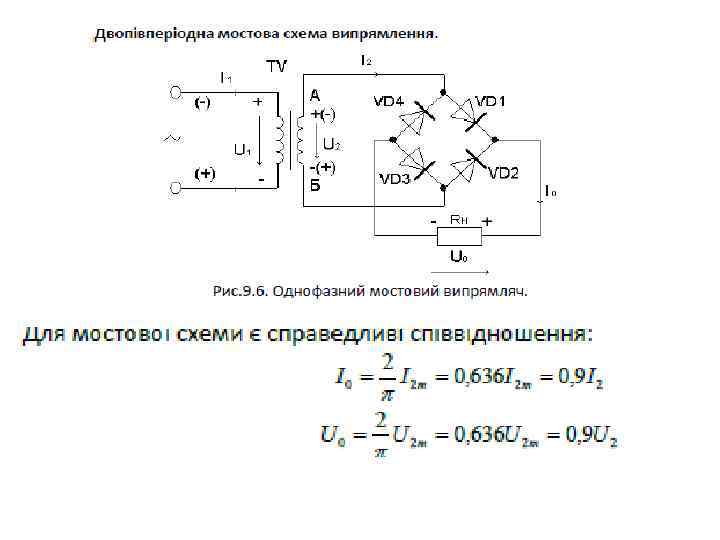

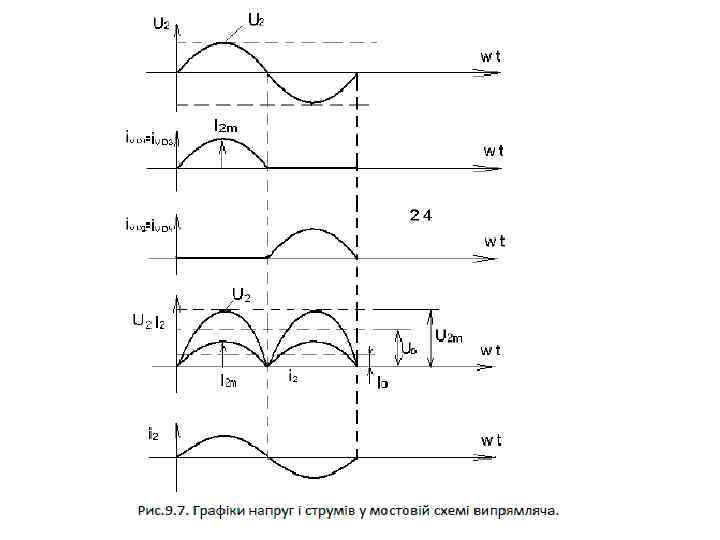

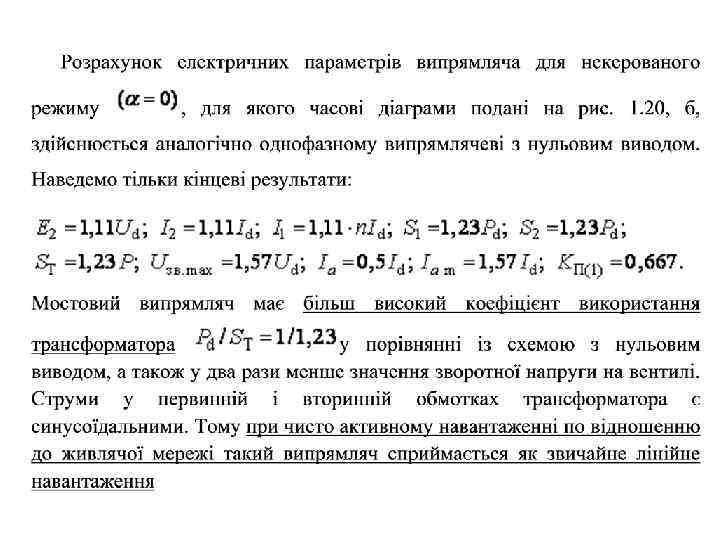

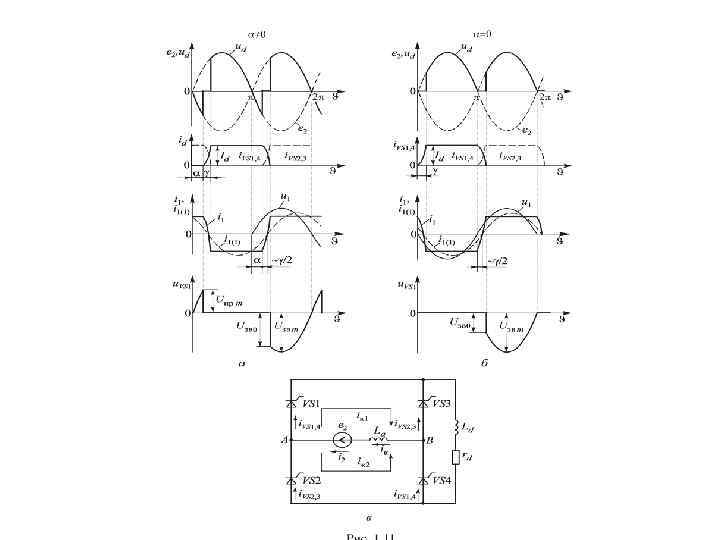

Однофазний мостовий випрямляч. Активне навантаження.

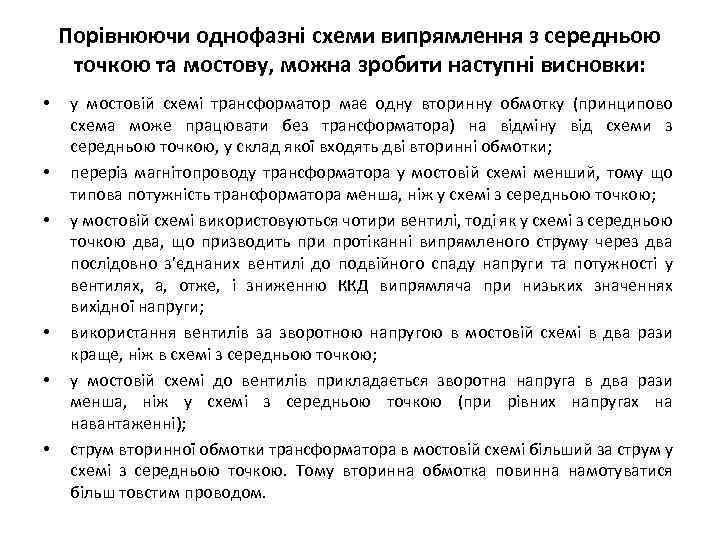

Порівнюючи однофазні схеми випрямлення з середньою точкою та мостову, можна зробити наступні висновки: • • • у мостовій схемі трансформатор має одну вторинну обмотку (принципово схема може працювати без трансформатора) на відміну від схеми з середньою точкою, у склад якої входять дві вторинні обмотки; переріз магнітопроводу трансформатора у мостовій схемі менший, тому що типова потужність трансформатора менша, ніж у схемі з середньою точкою; у мостовій схемі використовуються чотири вентилі, тоді як у схемі з середньою точкою два, що призводить при протіканні випрямленого струму через два послідовно з’єднаних вентилі до подвійного спаду напруги та потужності у вентилях, а, отже, і зниженню ККД випрямляча при низьких значеннях вихідної напруги; використання вентилів за зворотною напругою в мостовій схемі в два рази краще, ніж в схемі з середньою точкою; у мостовій схемі до вентилів прикладається зворотна напруга в два рази менша, ніж у схемі з середньою точкою (при рівних напругах на навантаженні); струм вторинної обмотки трансформатора в мостовій схемі більший за струм у схемі з середньою точкою. Тому вторинна обмотка повинна намотуватися більш товстим проводом.

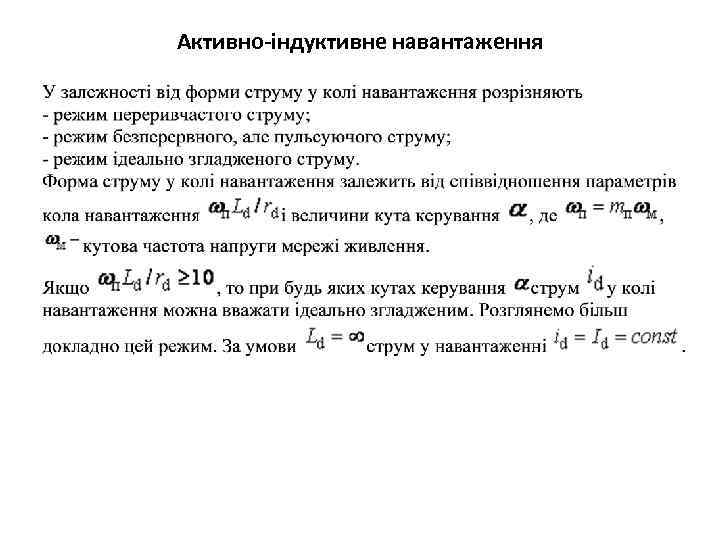

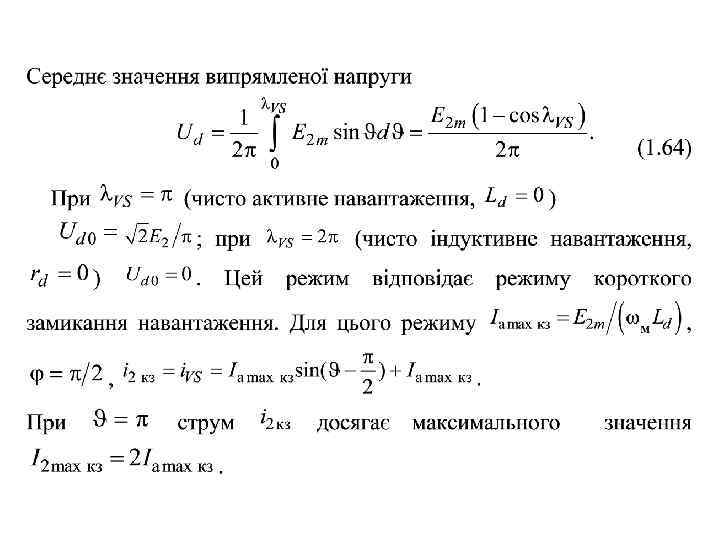

Активно-індуктивне навантаження. •

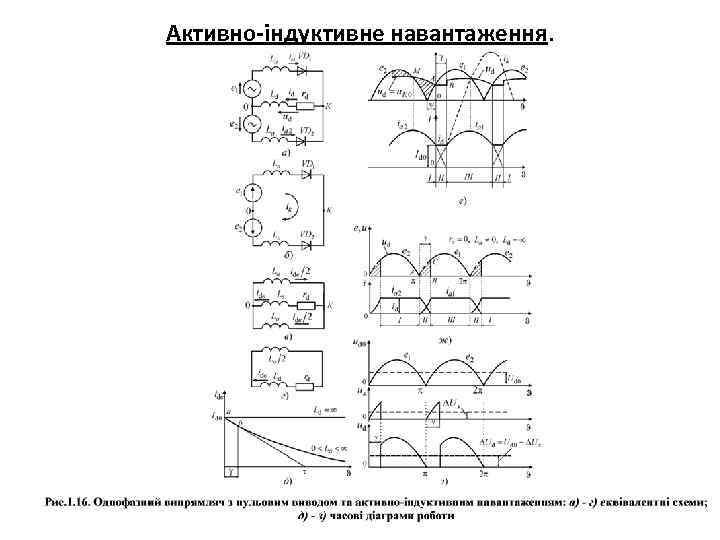

Активно-індуктивне навантаження.

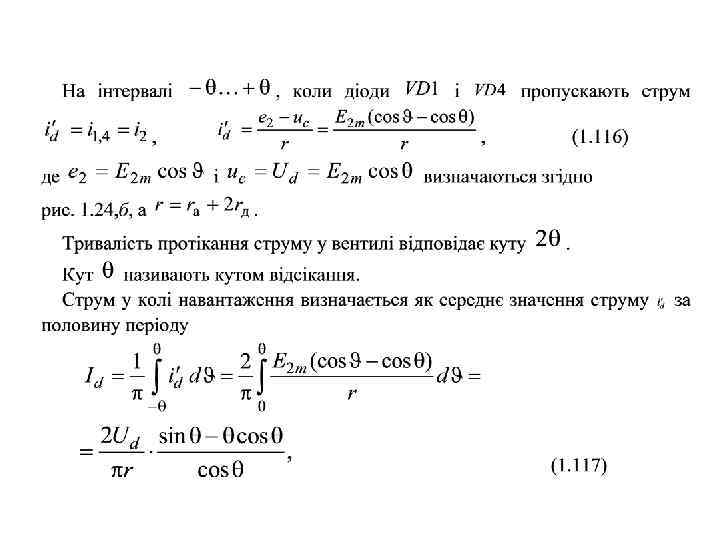

Активно-ємнісне навантаження. •

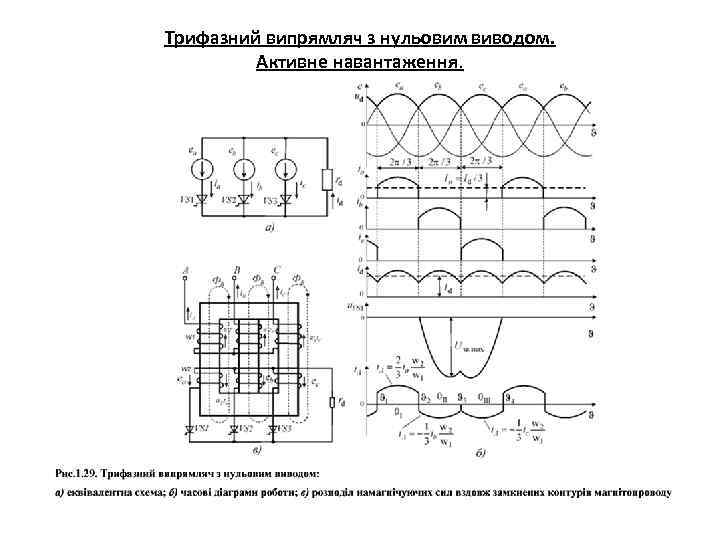

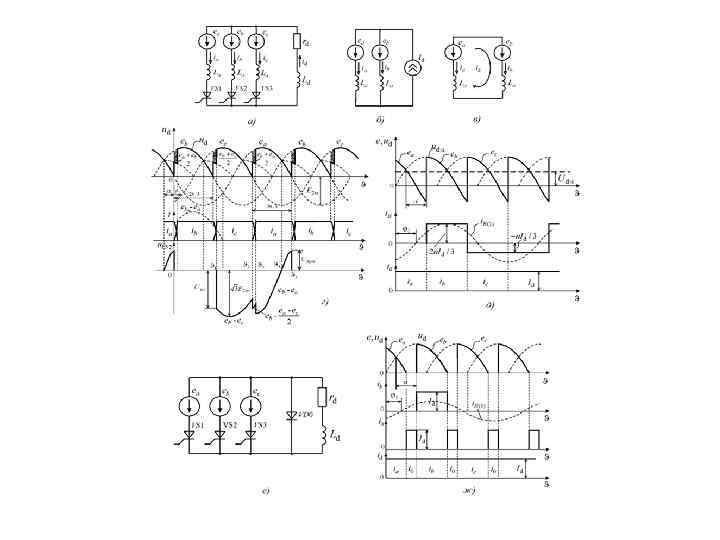

Трифазний випрямляч з нульовим виводом. Активне навантаження.

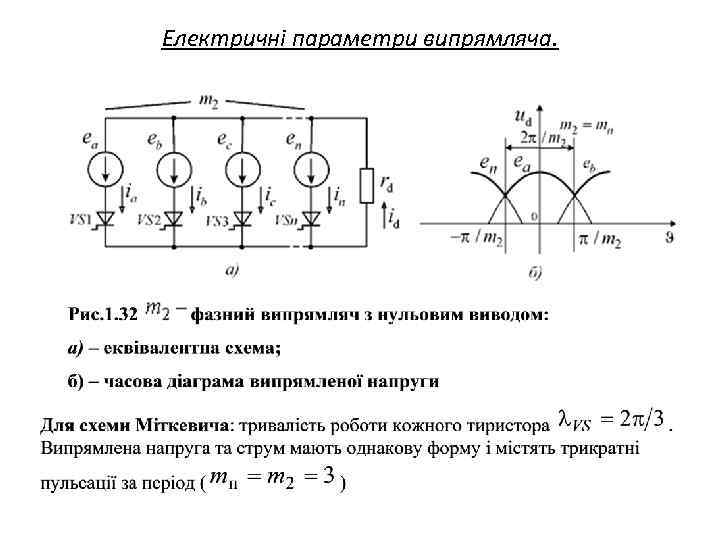

Електричні параметри випрямляча.

Керований режим (схема Міткевича)

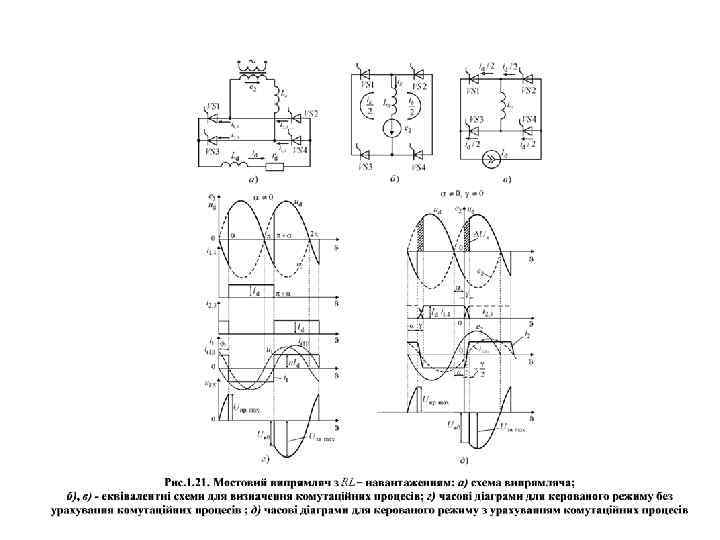

Активно-індуктивне навантаження

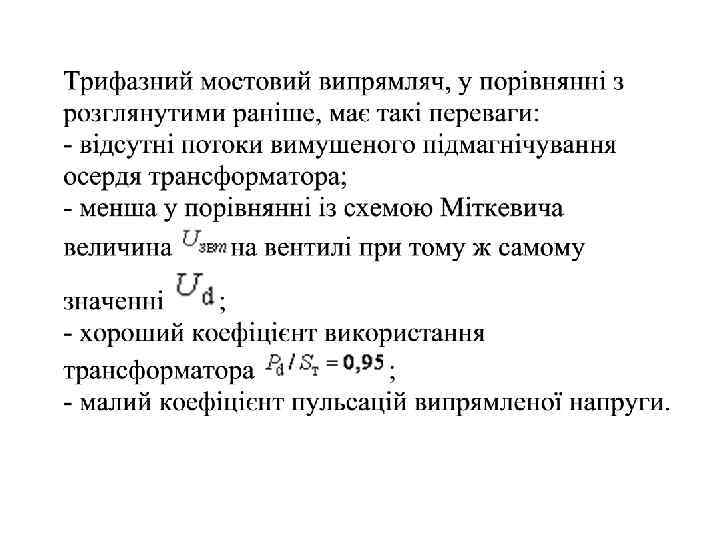

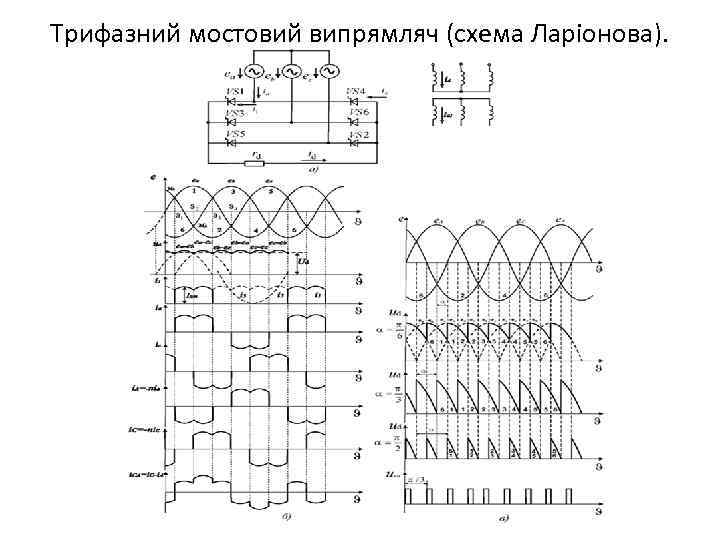

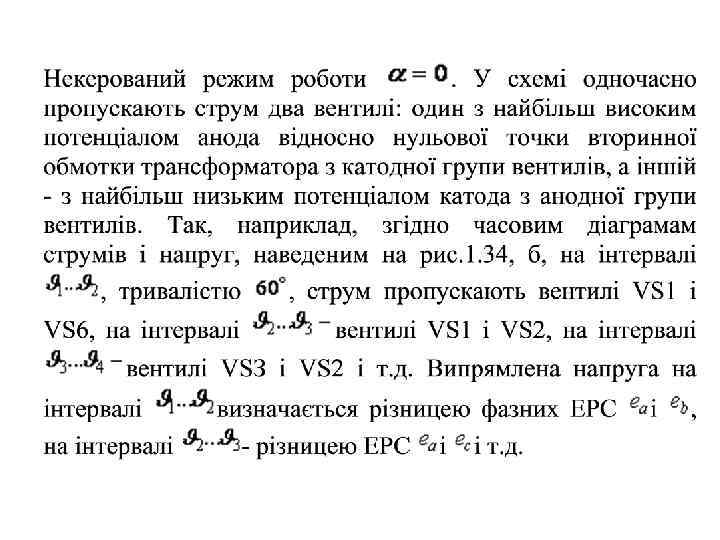

Трифазний мостовий випрямляч (схема Ларіонова).
