ВИНТОВЫЕ МЕХАНИЗМЫ Передача вида винтгайка ПРЕЗЕНТАЦИЮ ПОДГОТОВИЛА СТУДЕНТКА

ВИНТОВЫЕ МЕХАНИЗМЫ Передача вида «винтгайка» ПРЕЗЕНТАЦИЮ ПОДГОТОВИЛА СТУДЕНТКА ГР. 2 -А 103 МАРКОВА ДАРЬЯ.

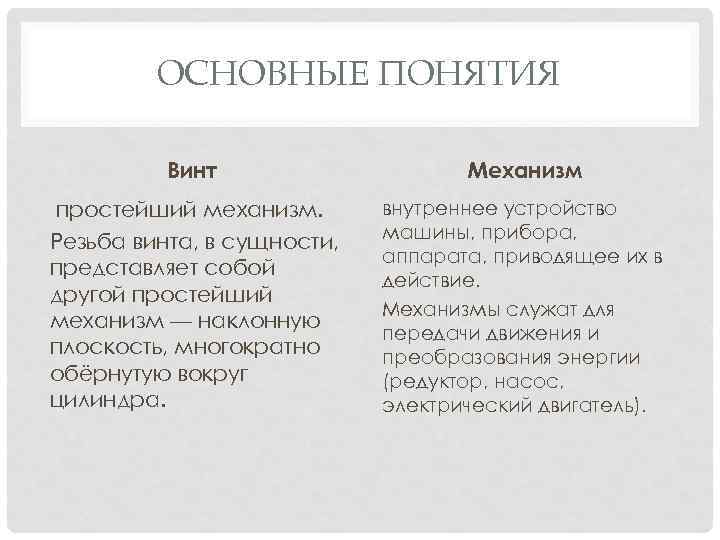

ОСНОВНЫЕ ПОНЯТИЯ Винт Механизм простейший механизм. Резьба винта, в сущности, представляет собой другой простейший механизм — наклонную плоскость, многократно обёрнутую вокруг цилиндра. внутреннее устройство машины, прибора, аппарата, приводящее их в действие. Механизмы служат для передачи движения и преобразования энергии (редуктор, насос, электрический двигатель).

ПЕРЕДАЧА ВИНТ-ГАЙКА • Передача винт-гайка служит для преобразования вращательного движения в поступательное.

РЕЗЬБА. ДЛЯ ПЕРЕДАЧИ ВИНТ-ГАЙКА СКОЛЬЖЕНИЯ ИСПОЛЬЗУЕТСЯ РЕЗЬБА трапецеидальная упорная а также реже треугольная, прямоугольная, круглая Резьба может быть правой и левой, одно- и многозаходной, само- и несамотормозящейся.

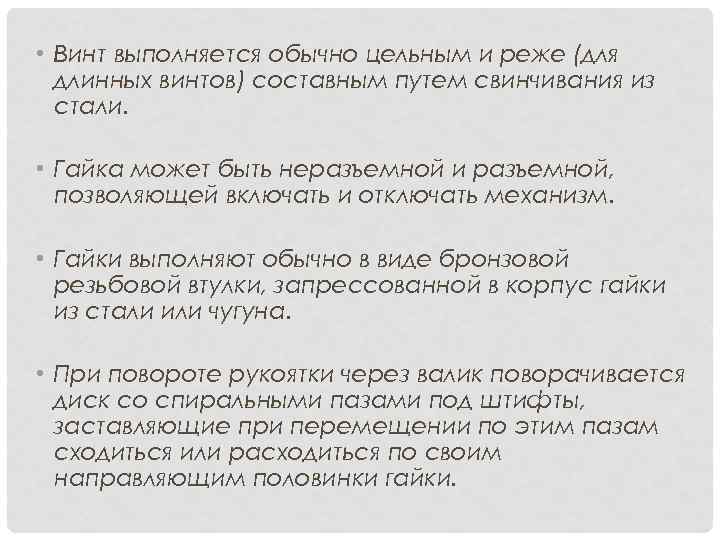

• Винт выполняется обычно цельным и реже (для длинных винтов) составным путем свинчивания из стали. • Гайка может быть неразъемной и разъемной, позволяющей включать и отключать механизм. • Гайки выполняют обычно в виде бронзовой резьбовой втулки, запрессованной в корпус гайки из стали или чугуна. • При повороте рукоятки через валик поворачивается диск со спиральными пазами под штифты, заставляющие при перемещении по этим пазам сходиться или расходиться по своим направляющим половинки гайки.

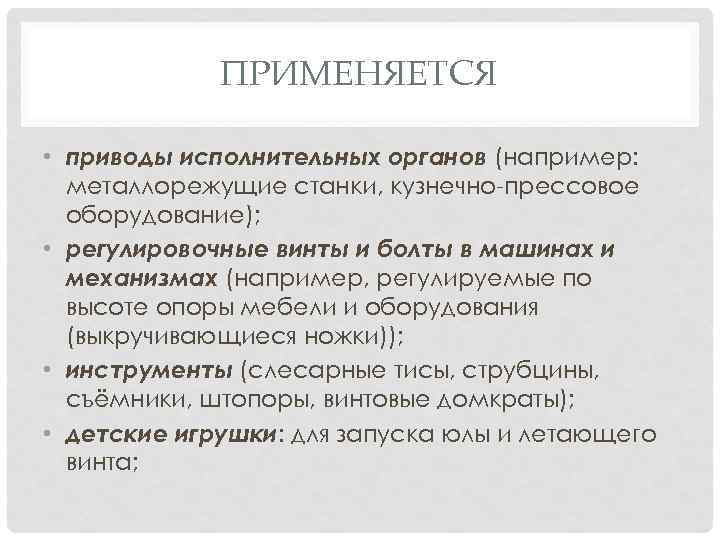

ПРИМЕНЯЕТСЯ • приводы исполнительных органов (например: металлорежущие станки, кузнечно-прессовое оборудование); • регулировочные винты и болты в машинах и механизмах (например, регулируемые по высоте опоры мебели и оборудования (выкручивающиеся ножки)); • инструменты (слесарные тисы, струбцины, съёмники, штопоры, винтовые домкраты); • детские игрушки: для запуска юлы и летающего винта;

МЕХАНИЗМЫ ПРИВОДА ПОСТУПАТЕЛЬНОГО ДВИЖЕНИЯ

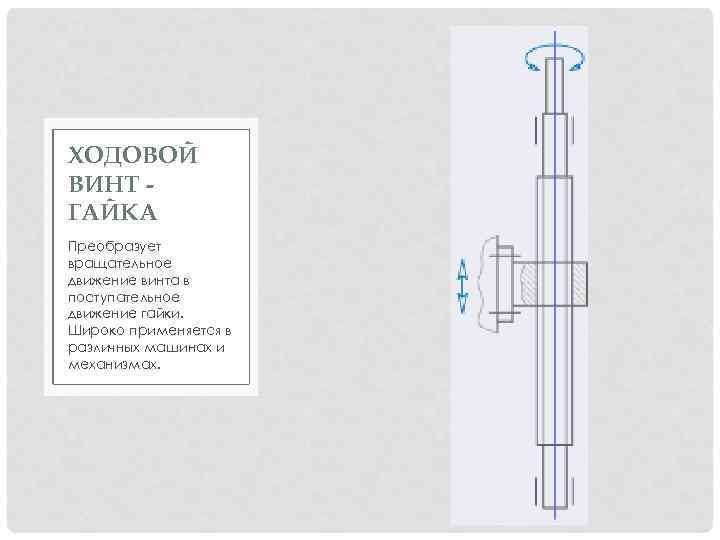

ХОДОВОЙ ВИНТ ГАЙКА Преобразует вращательное движение винта в поступательное движение гайки. Широко применяется в различных машинах и механизмах.

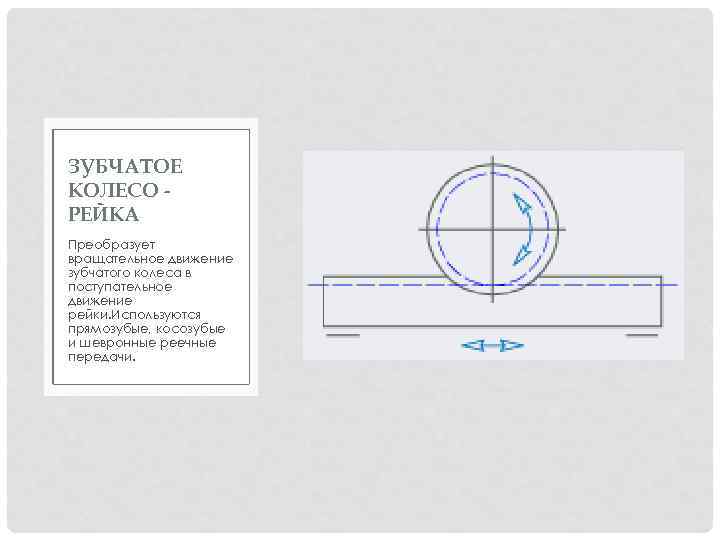

ЗУБЧАТОЕ КОЛЕСО РЕЙКА Преобразует вращательное движение зубчатого колеса в поступательное движение рейки. Используются прямозубые, косозубые и шевронные реечные передачи.

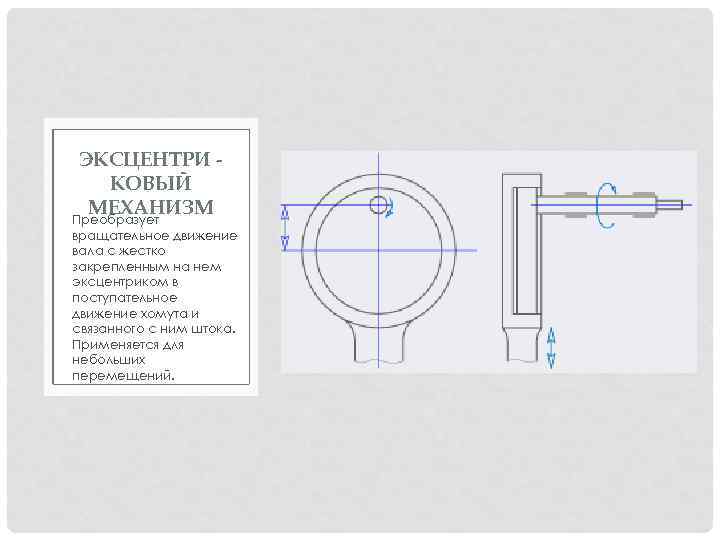

ЭКСЦЕНТРИ КОВЫЙ МЕХАНИЗМ Преобразует вращательное движение вала с жестко закрепленным на нем эксцентриком в поступательное движение хомута и связанного с ним штока. Применяется для небольших перемещений.

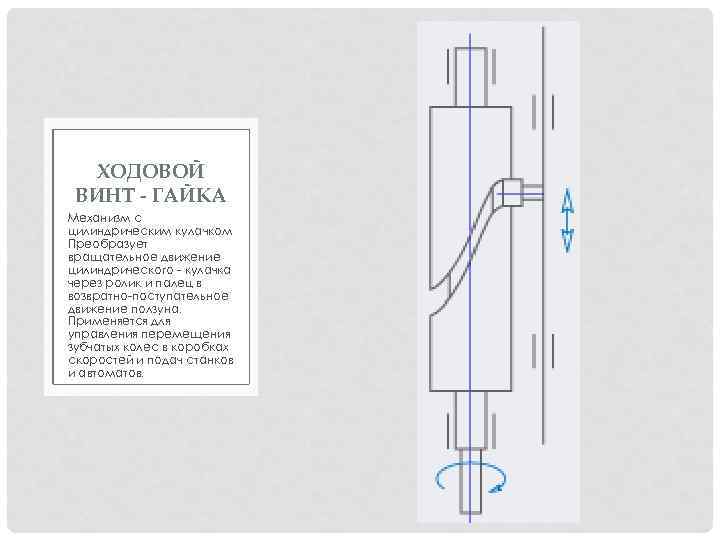

ХОДОВОЙ ВИНТ - ГАЙКА Механизм с цилиндрическим кулачком Преобразует вращательное движение цилиндрического - кулачка через ролик и палец в возвратно-поступательное движение ползуна. Применяется для управления перемещения зубчатых колес в коробках скоростей и подач станков и автоматов.
