Вимоги до сучасних обчислювальних мереж. Призначення і класифікація логічних випробувачів Виконав: учень групи № 13 Загребельний Владислав
Загальна характеристика Mережa – це два або більше комп’ютери, об’єднані кабелем таким чином, щоб вони могли обмінюватись інформацією. Комп’ютерна мережа являє собою сукупність територіально рознесених комп'ютерів, здатних обмінюватися між собою повідомленнями через середовище передачі даних. Комп'ютерна мережа - це розподілена система обробки інформації, що складається із двох (це мінімум) комп'ютерів, які взаємодіють один з одним за допомогою апаратних засобів зв'язку - мережного кабелю (патч-корду) і мережної карти

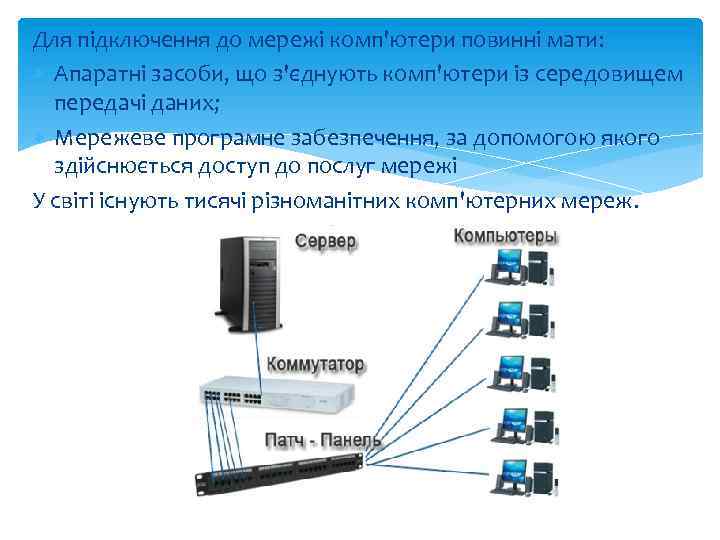

Для підключення до мережі комп'ютери повинні мaти: Апаратні засоби, що з'єднують комп'ютери із середовищем передачі даних; Мережеве програмне забезпечення, за допомогою якого здійснюється доступ до послуг мережі У свiтi існують тисячі різноманітних комп'ютерних мереж.

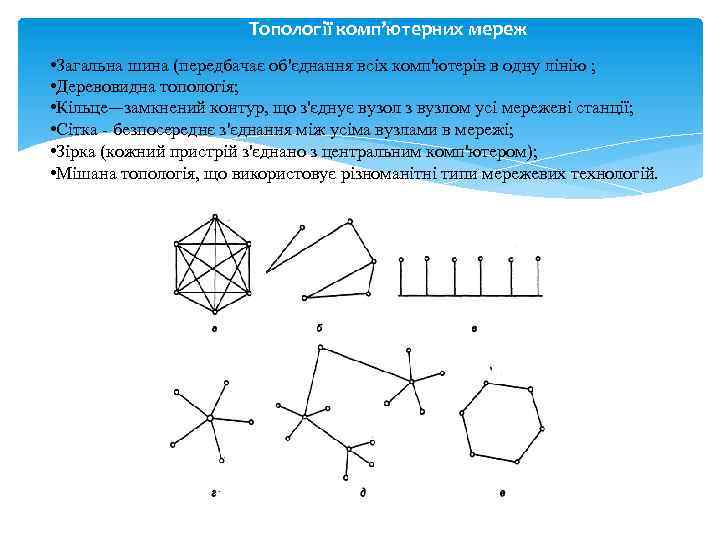

Топології комп’ютерних мереж • Загальна шина (передбачає об'єднання всіх комп'ютерів в одну лінію ; • Деревовидна топологія; • Кільце—замкнений контур, що з'єднує вузол з вузлом усі мережеві станції; • Сітка - безпосереднє з'єднання між усіма вузлами в мережі; • Зірка (кожний пристрій з'єднано з центральним комп'ютером); • Мішана топологія, що використовує різноманітні типи мережевих технологій.

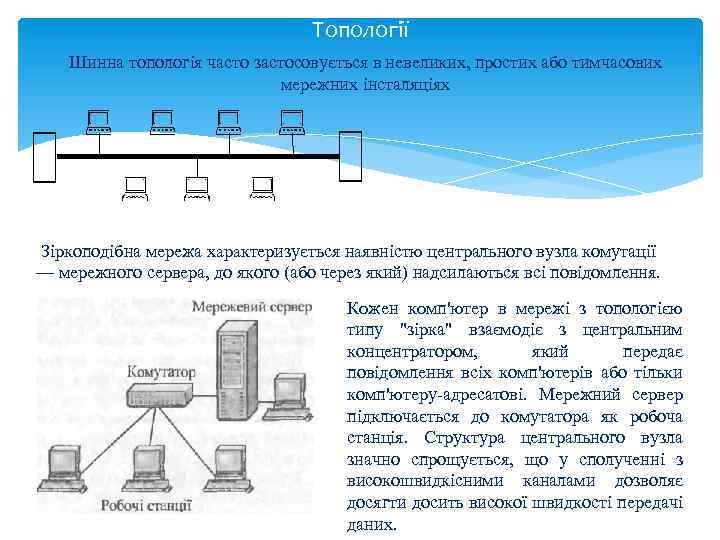

Топології Шинна топологія часто застосовується в невеликих, простих або тимчасових мережних інсталяціях Зiркоподiбна мережа хaрaктеризується нaявністю центрального вузла комутації — мережного сервера, до якого (або через який) надсилаються всі повідомлення. Кoжен кoмп'ютер в мeрeжі з топологією типу "зірка" взаємодіє з центральним концентратором, який передає повідомлення всіх комп'ютерів або тільки комп'ютеру-адресатові. Мережний сервер підключається до комутатора як робоча станція. Структура центрального вузла значно спрощується, що у сполученні з високошвидкісними каналами дозволяє досягти досить високої швидкості передачі даних.

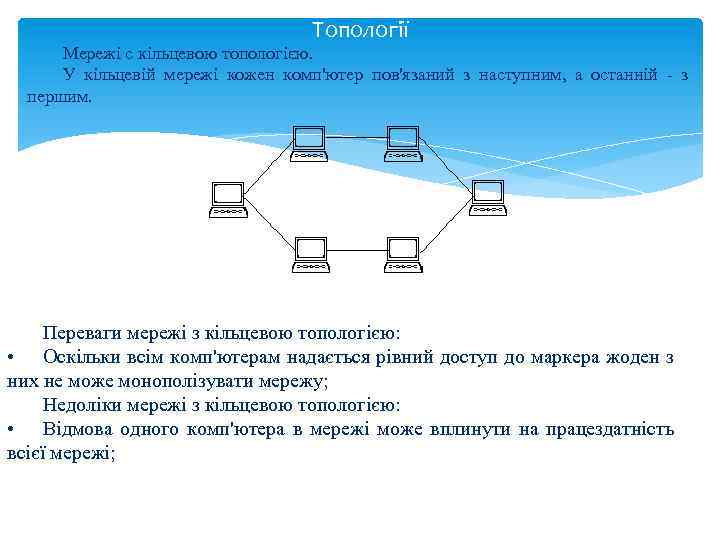

Топології Мережі с кільцевою топологією. У кiльцевій мережі кожен комп'ютер пов'язаний з наступним, а останній - з першим. Переваги мережі з кільцевою топологією: • Оскільки всім комп'ютерам надається рівний доступ до маркера жоден з них не може монополізувати мережу; Недоліки мережі з кільцевою топологією: • Відмова одного комп'ютера в мережі може вплинути на працездатність всієї мережі;

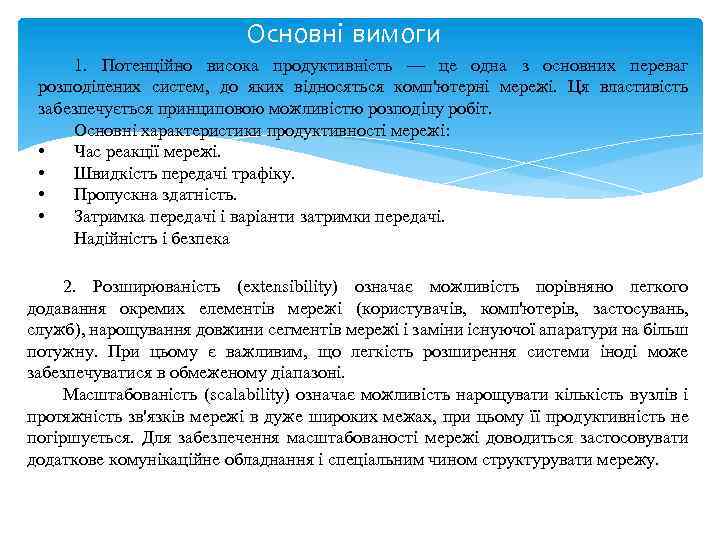

Основні вимоги 1. Потенційно висока продуктивність — це одна з основних переваг розподілених систем, до яких відносяться комп'ютерні мережі. Ця властивість забезпечується принциповою можливістю розподілу робіт. Основні характеристики продуктивності мережі: • Час реакції мережі. • Швидкість передачі трафіку. • Пропускна здатність. • Затримка передачі і варіанти затримки передачі. Надійність і безпека 2. Розширюваність (extensibility) означає можливість порівняно легкого додавання окремих елементів мережі (користувачів, комп'ютерів, застосувань, служб), нарощування довжини сегментів мережі і заміни існуючої апаратури на більш потужну. При цьому є важливим, що легкість розширення системи іноді може забезпечуватися в обмеженому діапазоні. Масштабованість (scalability) означає можливість нарощувати кількість вузлів і протяжність зв'язків мережі в дуже широких межах, при цьому її продуктивність не погіршується. Для забезпечення масштабованості мережі доводиться застосовувати додаткове комунікаційне обладнання і спеціальним чином структурувати мережу.

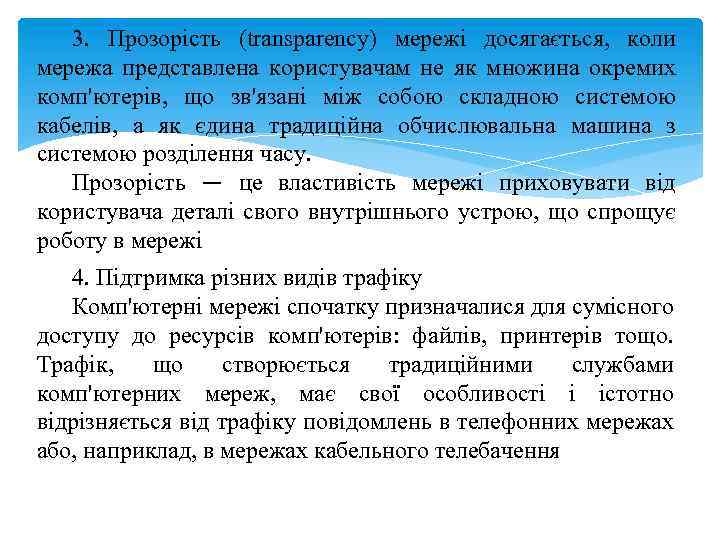

3. Прозорість (transparency) мережі досягається, коли мережа представлена користувачам не як множина окремих комп'ютерів, що зв'язані між собою складною системою кабелів, а як єдина традиційна обчислювальна машина з системою розділення часу. Прозорість — це властивість мережі приховувати від користувача деталі свого внутрішнього устрою, що спрощує роботу в мережі 4. Підтримка різних видів трафіку Комп'ютерні мережі спочатку призначалися для сумісного доступу до ресурсів комп'ютерів: файлів, принтерів тощо. Трафік, що створюється традиційними службами комп'ютерних мереж, має свої особливості і істотно відрізняється від трафіку повідомлень в телефонних мережах або, наприклад, в мережах кабельного телебачення
ПРИЗНАЧЕННЯ І КЛАСИФІКАЦІЯ ЛОГІЧНИХ ВИПРОБУВАЧІВ

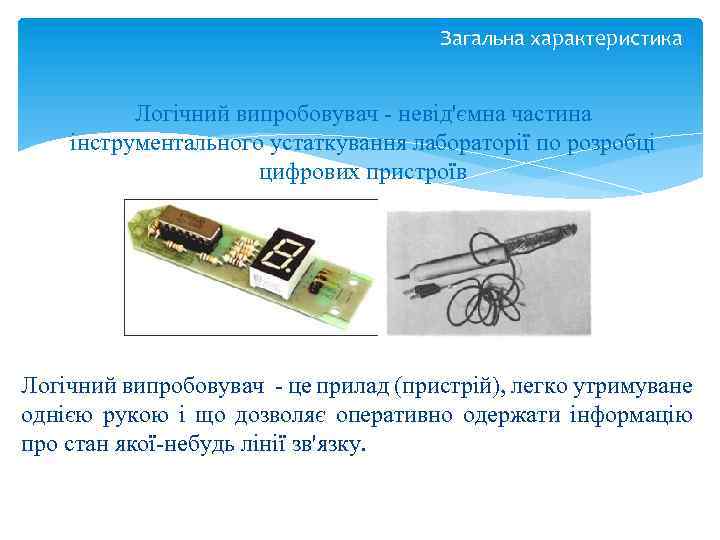

Загальна характеристика Логічний випробовувач - невід'ємна частина інструментального устаткування лабораторії по розробці цифрових пристроїв Логічний випробовувач - це прилад (пристрій), легко утримуване однією рукою і що дозволяє оперативно одержати інформацію про стан якої-небудь лінії зв'язку.

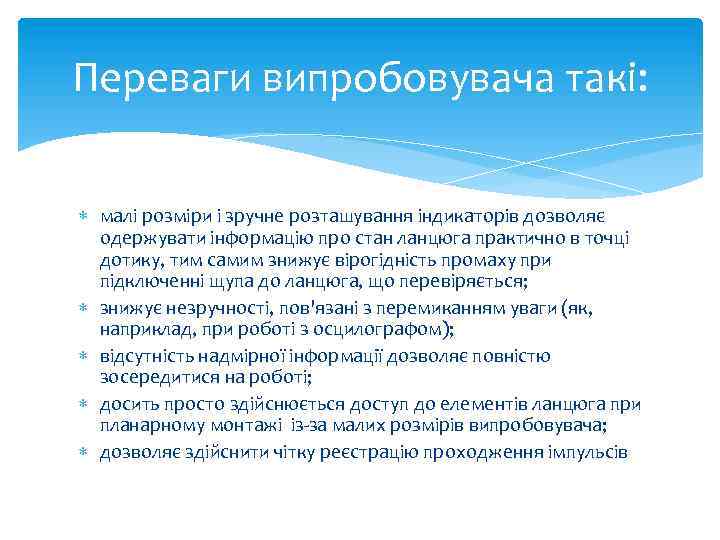

Переваги випробовувача такі: малі розміри і зручне розташування індикаторів дозволяє одержувати інформацію про стан ланцюга практично в точці дотику, тим самим знижує вірогідність промаху при підключенні щупа до ланцюга, що перевіряється; знижує незручності, пов'язані з перемиканням уваги (як, наприклад, при роботі з осцилографом); відсутність надмірної інформації дозволяє повністю зосередитися на роботі; досить просто здійснюється доступ до елементів ланцюга при планарному монтажі із-за малих розмірів випробовувача; дозволяє здійснити чітку реєстрацію проходження імпульсів
Класифікація напівпровідникових приладів Усі напівпровідникові прилади можна умовно розділити на дві великі групи: біполярні та уніполярні. Біполярні прилади Тірістори Це - активний прилад, що призначений для Біполярні електронного роботи в якості швидкодіючоготранзистори. ключа Діоди У вимкненому стані (off) тірістор володіє великим опором і струм через ньогоактивної області: "pn". Структура надзвичайно малий, в увімкненому стані (on) опір тірістора малий і струм, Можливі застосування: випрямлення який протікає через нього, може бути великим. змінного струму, перетворення та Тірістори генерація сигналів. Біполярні транзистори Структура активної області може бути як "pnp", так і "npn". Можливе застосування: це універсальні підсилювальні 1 - тірістор діодний (діністор), 2 - тірістор, що незапирається, тріодний з прилади, що призначені для застосування в схемах управлінням за анодом, 3 - тірістор, що незапирається, тріодний з управлінням за 1 - випрямляючий та детектуючийзперетворення анодом, 5 - тірістор, що катодом, 4 підсилення, генерації та діод, 2 - тунельний діод, 3 - стабілітрон, 4 - тірістор, що запирається, управлінням за сигналів. варикап (напівпровідникова змінна ємність), катодом. запирається, з управлінням за 5 - випромінюючий діод (світлодіод

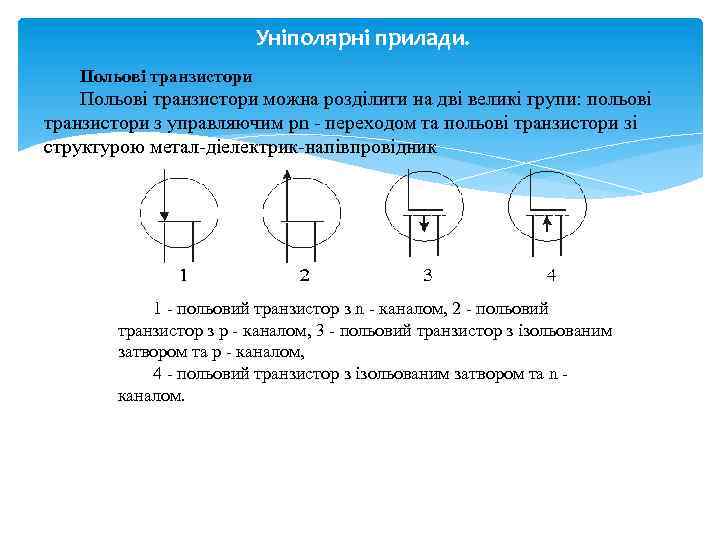

Уніполярні прилади. Польові транзистори можна розділити на дві великі групи: польові транзистори з управляючим pn - переходом та польові транзистори зі структурою метал-діелектрик-напівпровідник 1 - польовий транзистор з n - каналом, 2 - польовий транзистор з p - каналом, 3 - польовий транзистор з ізольованим затвором та p - каналом, 4 - польовий транзистор з ізольованим затвором та n каналом.

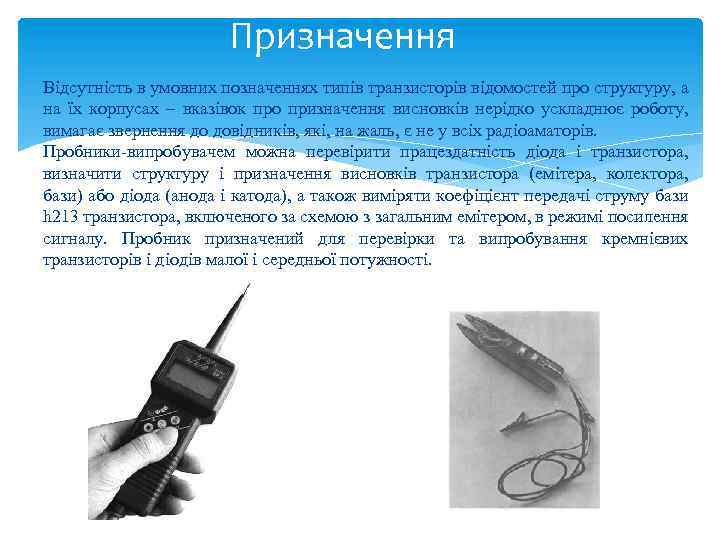

Призначення Відсутність в умовних позначеннях типів транзисторів відомостей про структуру, а на їх корпусах – вказівок про призначення висновків нерідко ускладнює роботу, вимагає звернення до довідників, які, на жаль, є не у всіх радіоаматорів. Пробники-випробувачем можна перевірити працездатність діода і транзистора, визначити структуру і призначення висновків транзистора (емітера, колектора, бази) або діода (анода і катода), а також виміряти коефіцієнт передачі струму бази h 213 транзистора, включеного за схемою з загальним емітером, в режимі посилення сигналу. Пробник призначений для перевірки та випробування кремнієвих транзисторів і діодів малої і середньої потужності.
ДЯКУЮ ЗА УВАГУ!
