Вимірювання векторів Стокса і матриць Мюллера Феноменологічний

Вимірювання векторів Стокса і матриць Мюллера

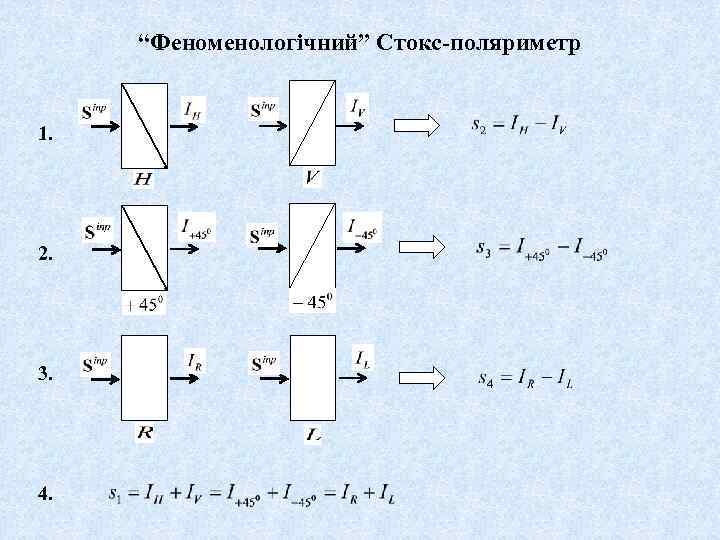

“Феноменологічний” Стокс-поляриметр 1. 2. 3. 4.

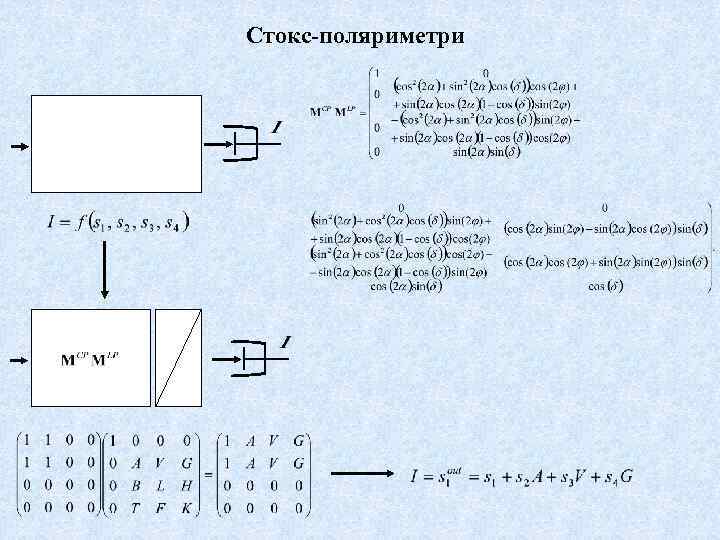

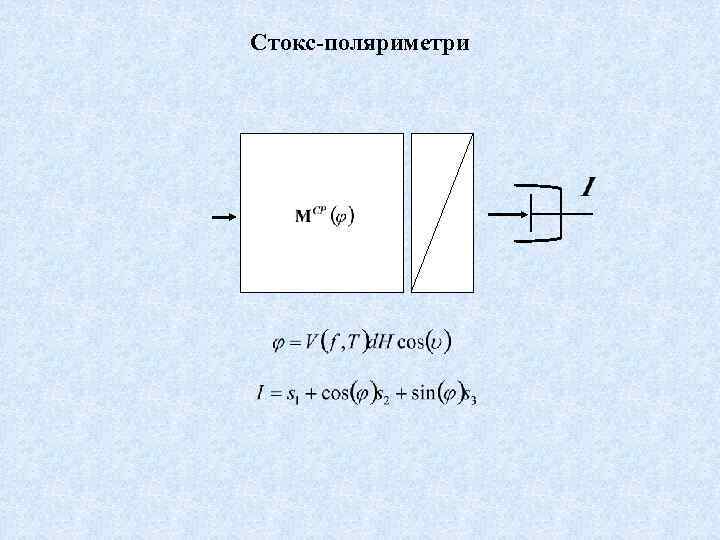

Стокс-поляриметри

Стокс-поляриметри

Стокс-поляриметри

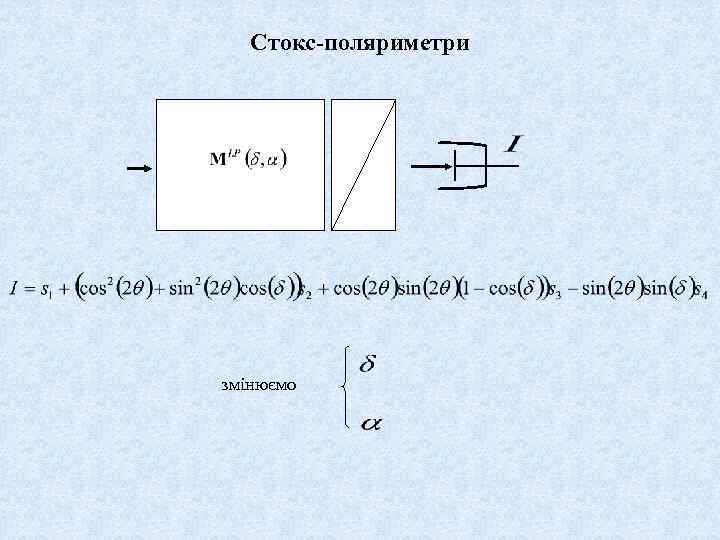

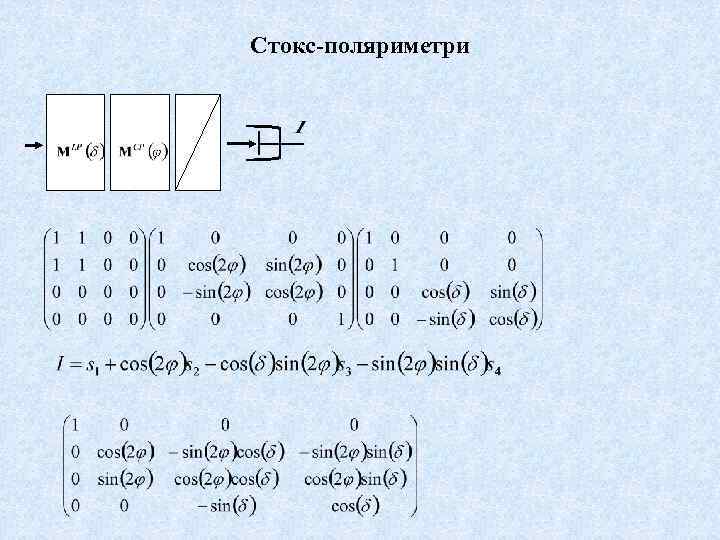

Стокс-поляриметри змінюємо

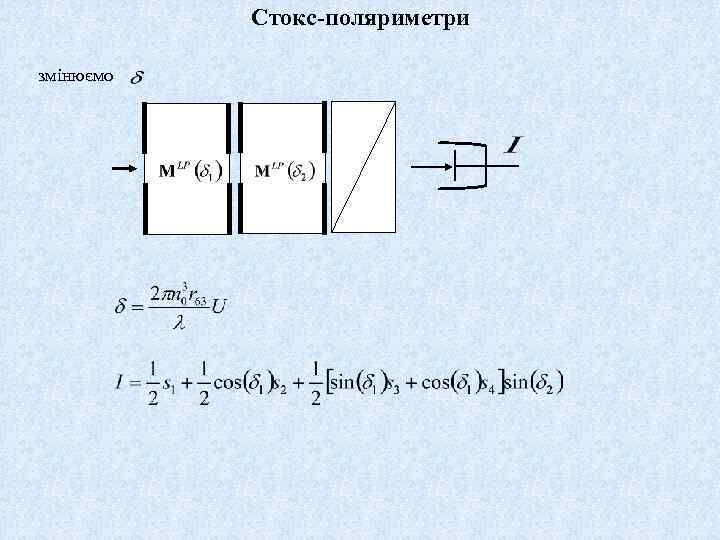

Стокс-поляриметри змінюємо

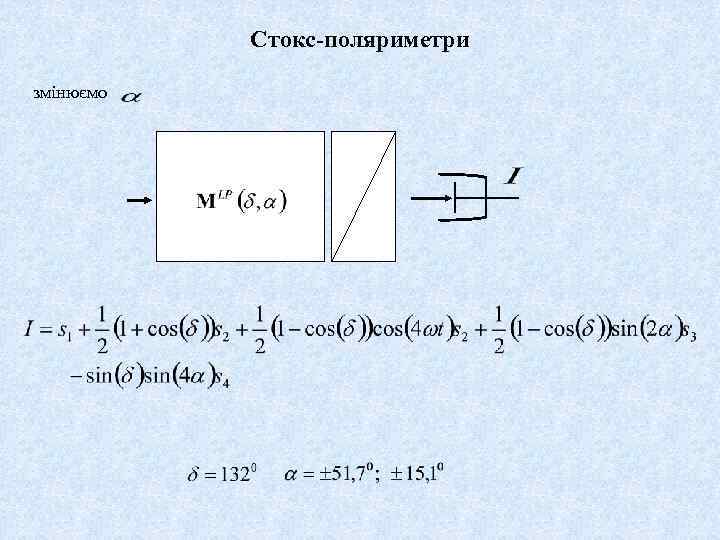

Стокс-поляриметри змінюємо

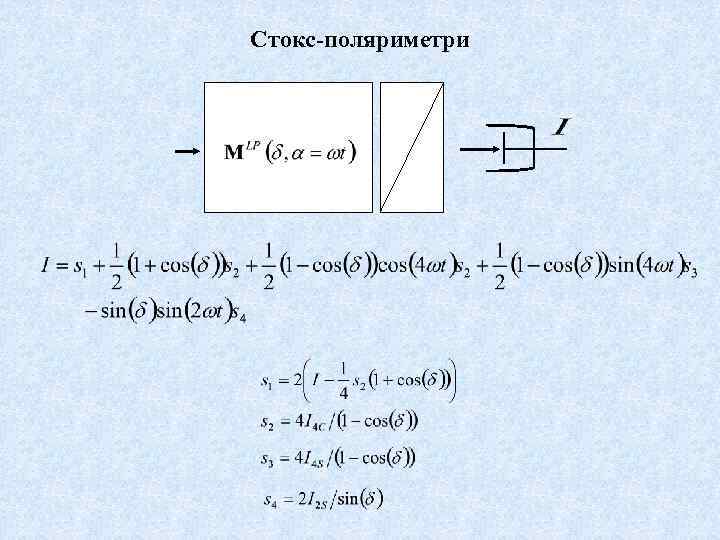

Стокс-поляриметри

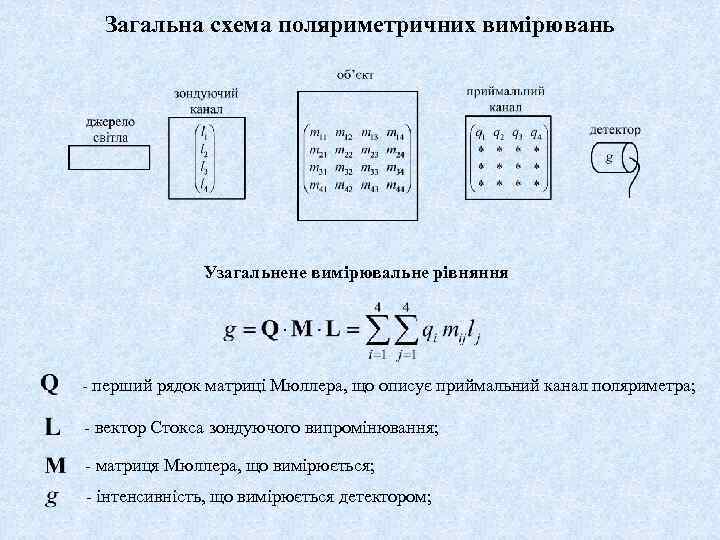

Загальна схема поляриметричних вимірювань Узагальнене вимірювальне рівняння - перший рядок матриці Мюллера, що описує приймальний канал поляриметра; - вектор Стокса зондуючого випромінювання; - матриця Мюллера, що вимірюється; - інтенсивність, що вимірюється детектором;

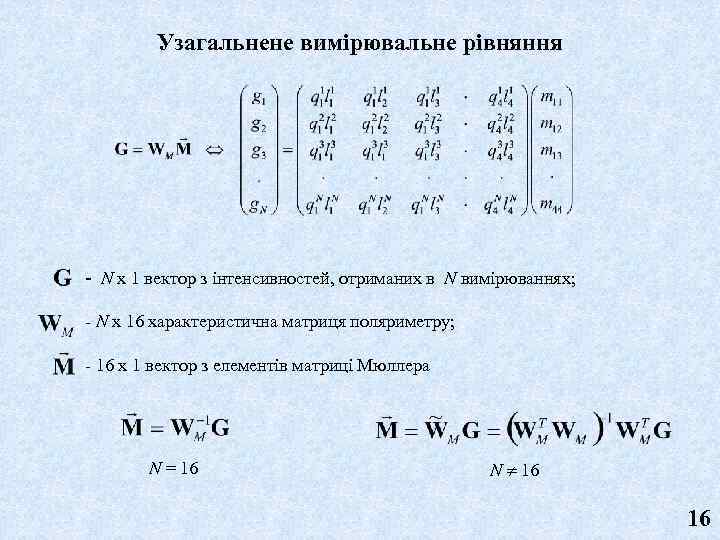

Узагальнене вимірювальне рівняння - N x 1 вектор з інтенсивностей, отриманих в N вимірюваннях; - N x 16 характеристична матриця поляриметру; - 16 x 1 вектор з елементів матриці Мюллера N = 16 N 16 16
