Lecture 16 QR.ppt

  • Количество слайдов: 10

Вимірювання векторів Стокса і матриць Мюллера Вимірювання векторів Стокса і матриць Мюллера

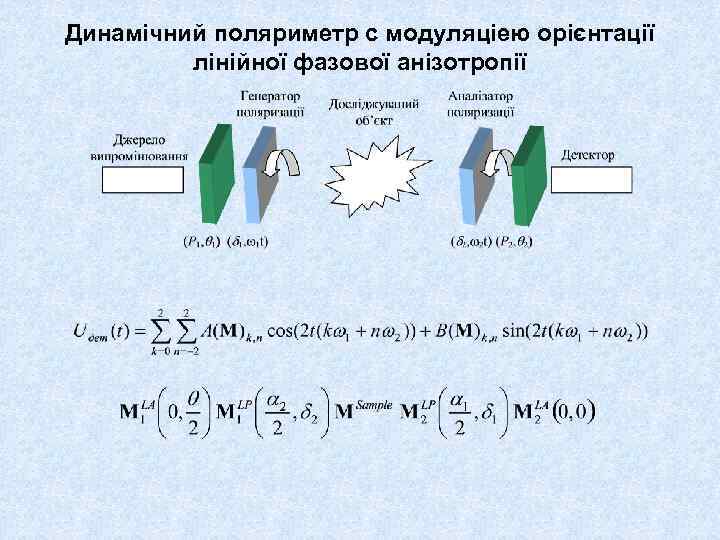

Динамічний поляриметр с модуляціею орієнтації лінійної фазової анізотропії Динамічний поляриметр с модуляціею орієнтації лінійної фазової анізотропії

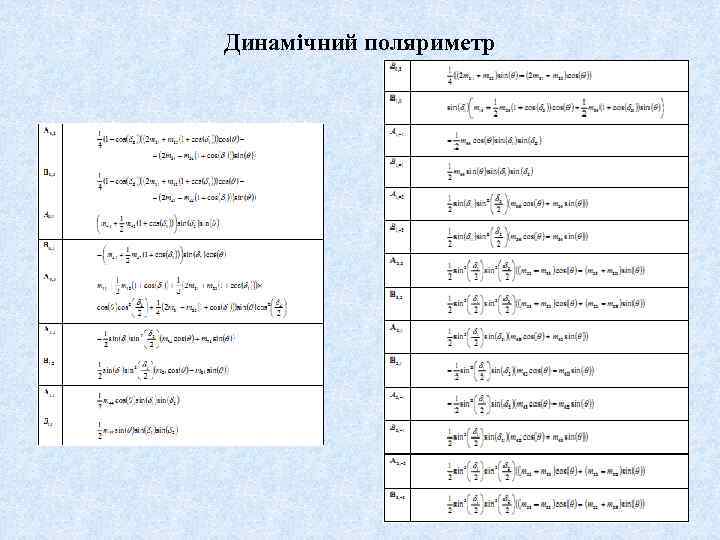

Динамічний поляриметр Динамічний поляриметр

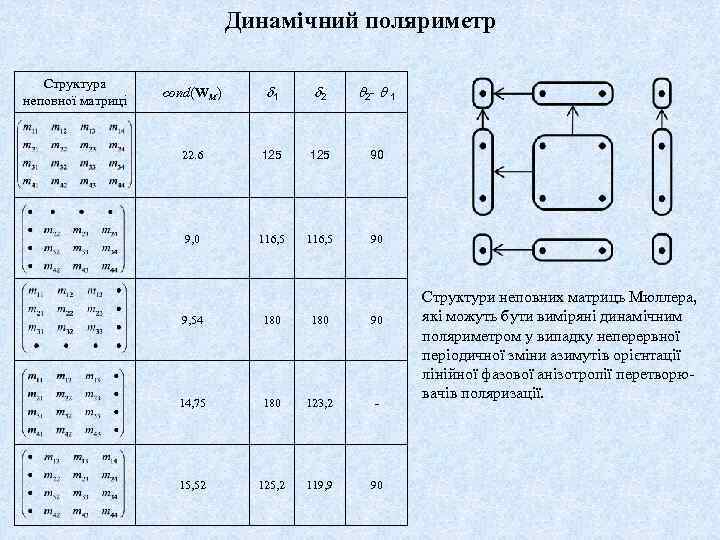

Динамічний поляриметр Структура неповної матриці cond(WM) 1 2 2 - 1 22. 6 125 Динамічний поляриметр Структура неповної матриці cond(WM) 1 2 2 - 1 22. 6 125 90 9, 0 116, 5 90 9, 54 180 90 14, 75 180 123, 2 - 15, 52 125, 2 119, 9 90 Структури неповних матриць Мюллера, які можуть бути виміряні динамічним поляриметром у випадку неперервної періодичної зміни азимутів орієнтації лінійної фазової анізотропії перетворювачів поляризації.

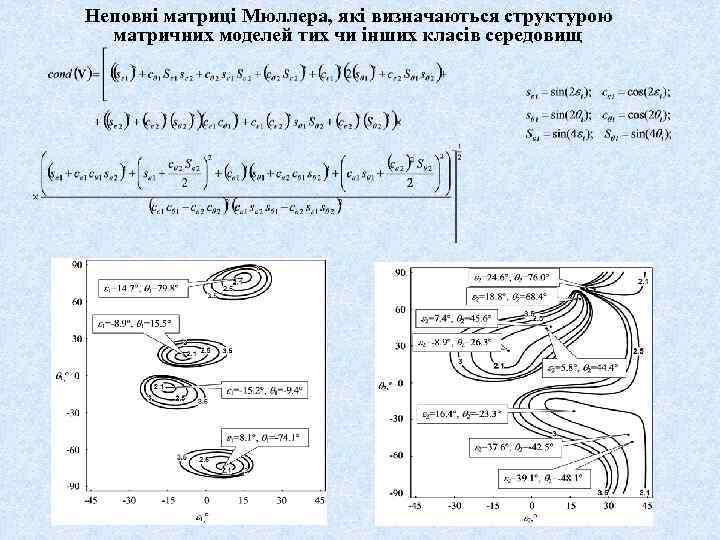

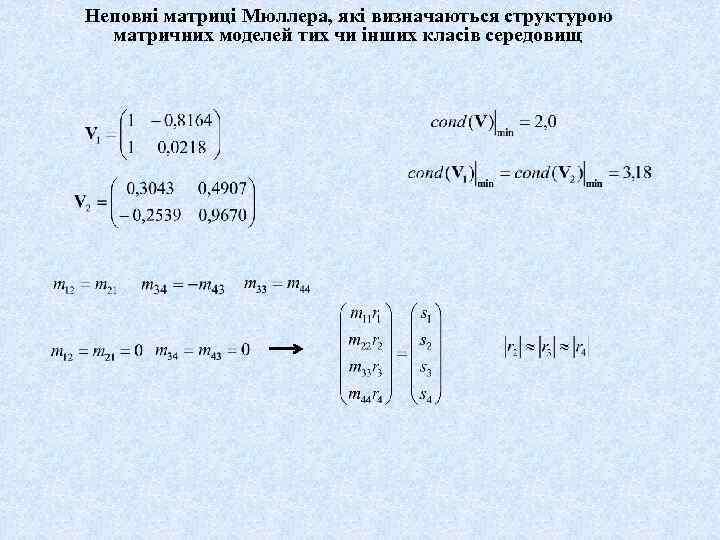

Неповні матриці Мюллера, які визначаються структурою матричних моделей тих чи інших класів середовищ Неповні матриці Мюллера, які визначаються структурою матричних моделей тих чи інших класів середовищ

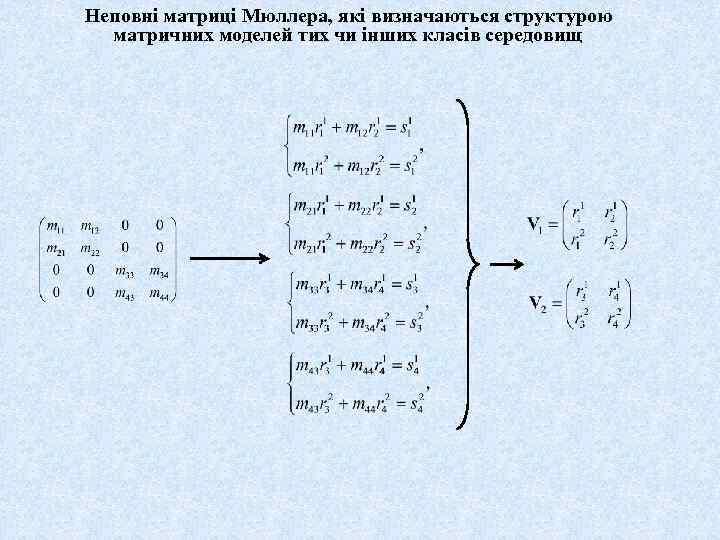

Неповні матриці Мюллера, які визначаються структурою матричних моделей тих чи інших класів середовищ Неповні матриці Мюллера, які визначаються структурою матричних моделей тих чи інших класів середовищ

Неповні матриці Мюллера, які визначаються структурою матричних моделей тих чи інших класів середовищ Неповні матриці Мюллера, які визначаються структурою матричних моделей тих чи інших класів середовищ

Збурена обернена задача поляриметрії: залежність похибок визначення елементів матриці Мюллера від анізотропії середовища Метод Збурена обернена задача поляриметрії: залежність похибок визначення елементів матриці Мюллера від анізотропії середовища Метод послідовного зондування: однакова точність визначення параметрів Стокса. Метод послідовного зондування: різна точність визначення параметрів Стокса. Динамічний поляриметр: різна точність визначення величин амплітуд гармонік сигналу детектора

Вплив збурення вхідних даних на стійкість розв’язку оберненої задачі Вплив збурення вхідних даних на стійкість розв’язку оберненої задачі

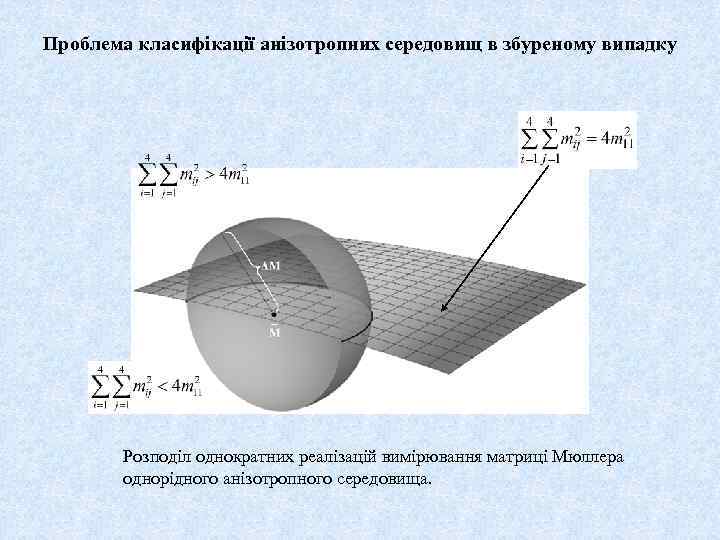

Проблема класифікації анізотропних середовищ в збуреному випадку Розподіл однократних реалізацій вимірювання матриці Мюллера однорідного Проблема класифікації анізотропних середовищ в збуреному випадку Розподіл однократних реалізацій вимірювання матриці Мюллера однорідного анізотропного середовища.
