Вилюйско-Джербинское месторождение Выполнила Басалаева Ангелина 1504 группа

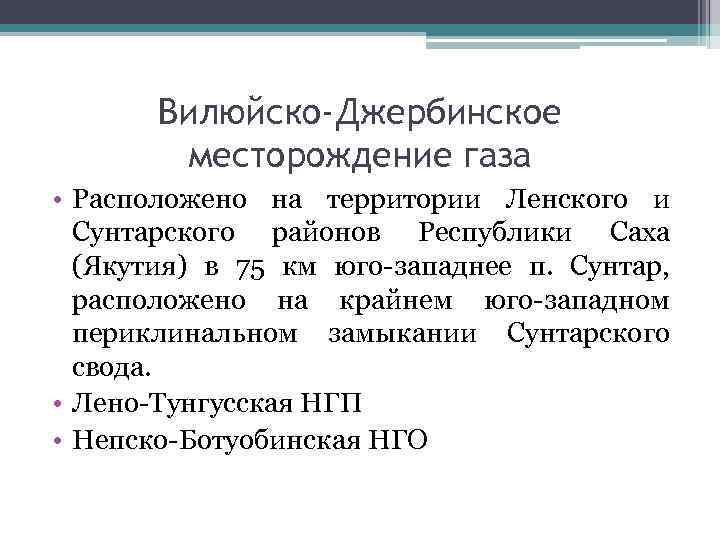

Вилюйско-Джербинское месторождение газа • Расположено на территории Ленского и Сунтарского районов Республики Саха (Якутия) в 75 км юго-западнее п. Сунтар, расположено на крайнем юго-западном периклинальном замыкании Сунтарского свода. • Лено-Тунгусская НГП • Непско-Ботуобинская НГО

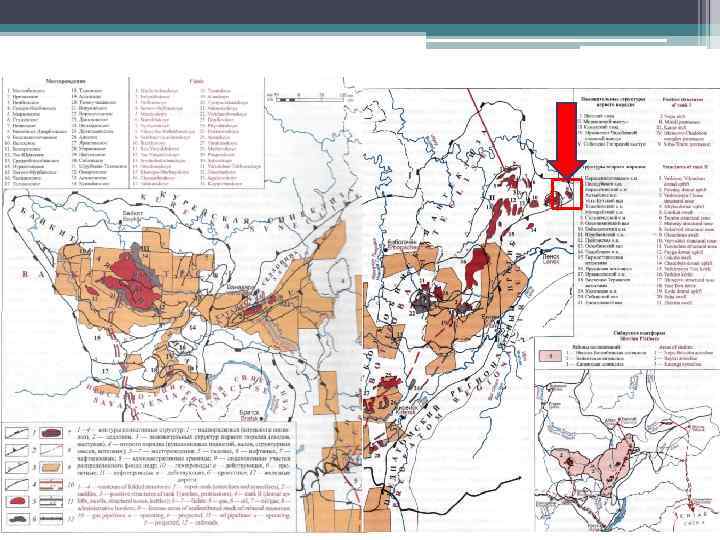

Обзорная карта центральных районов Сибирской платформы (Г. Г. Шемин)

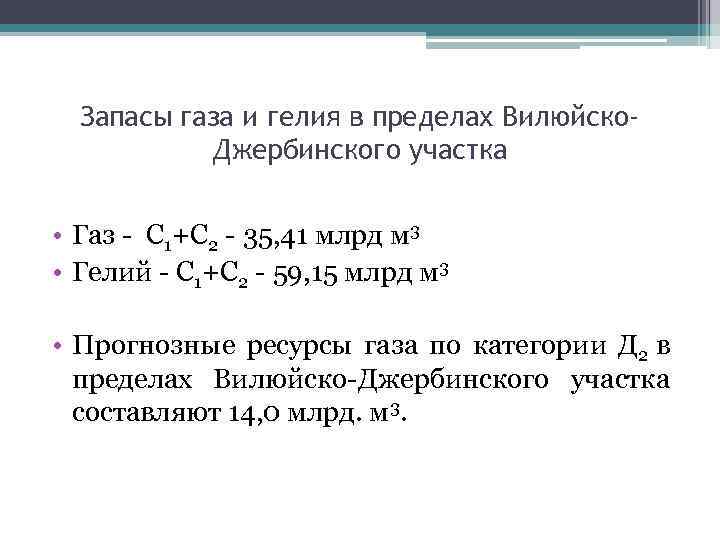

Запасы газа и гелия в пределах Вилюйско. Джербинского участка • Газ - С 1+С 2 - 35, 41 млрд м 3 • Гелий - С 1+С 2 - 59, 15 млрд м 3 • Прогнозные ресурсы газа по категории Д 2 в пределах Вилюйско-Джербинского участка составляют 14, 0 млрд. м 3.

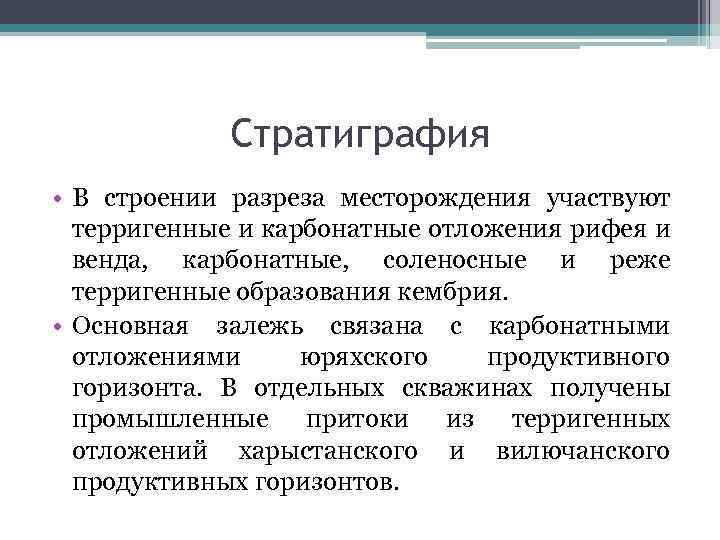

Стратиграфия • В строении разреза месторождения участвуют терригенные и карбонатные отложения рифея и венда, карбонатные, соленосные и реже терригенные образования кембрия. • Основная залежь связана с карбонатными отложениями юряхского продуктивного горизонта. В отдельных скважинах получены промышленные притоки из терригенных отложений харыстанского и вилючанского продуктивных горизонтов.

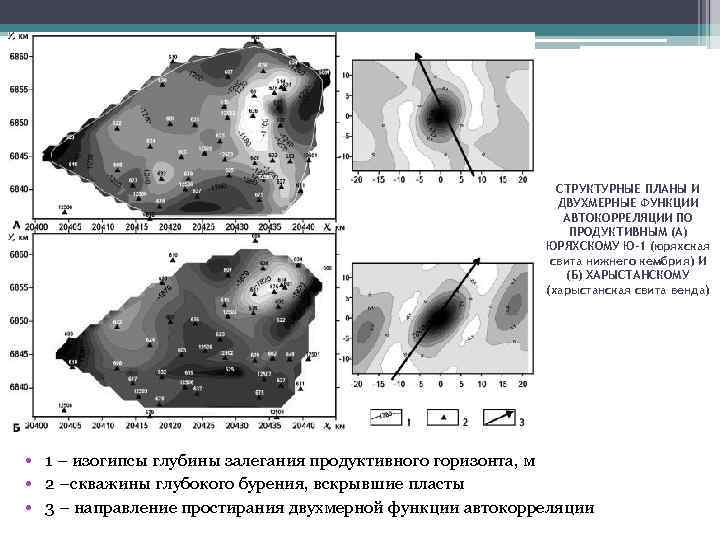

СТРУКТУРНЫЕ ПЛАНЫ И ДВУХМЕРНЫЕ ФУНКЦИИ АВТОКОРРЕЛЯЦИИ ПО ПРОДУКТИВНЫМ (А) ЮРЯХСКОМУ Ю-1 (юряхская свита нижнего кембрия) И (Б) ХАРЫСТАНСКОМУ (харыстанская свита венда) • 1 – изогипсы глубины залегания продуктивного горизонта, м • 2 –скважины глубокого бурения, вскрывшие пласты • 3 – направление простирания двухмерной функции автокорреляции

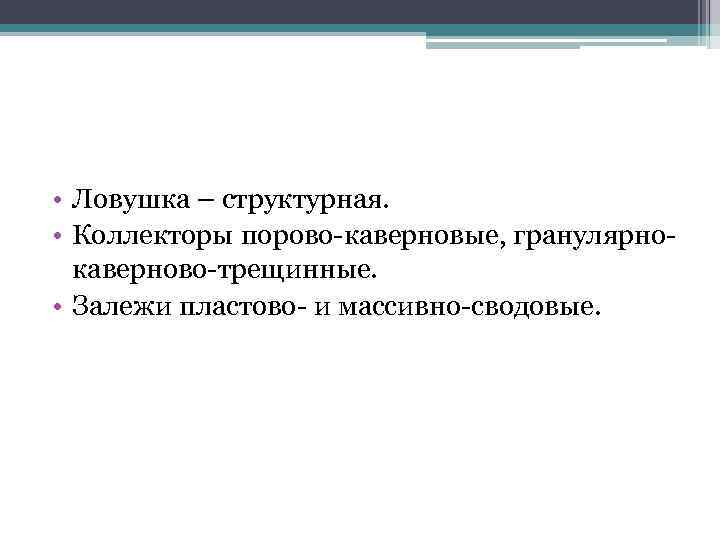

• Ловушка – структурная. • Коллекторы порово-каверновые, гранулярнокаверново-трещинные. • Залежи пластово- и массивно-сводовые.

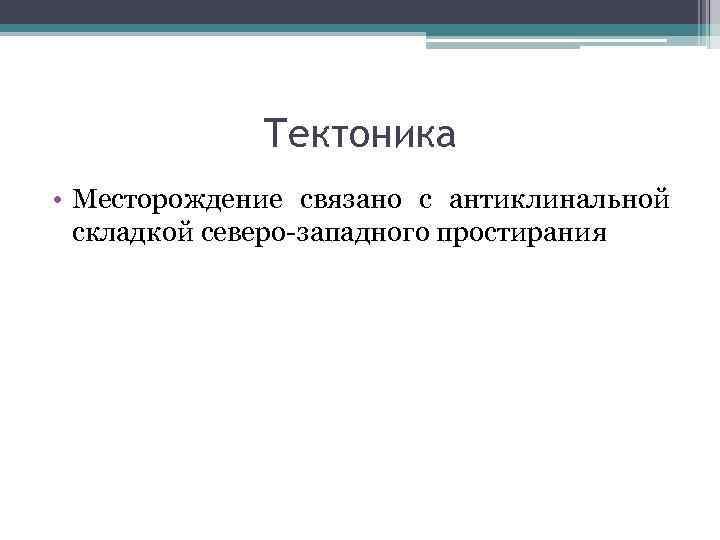

Тектоника • Месторождение связано с антиклинальной складкой северо-западного простирания
