ВІЙСЬКОВИЙ ІНСТИТУТ ОДЕСЬКОГО НАЦІОНАЛЬНОГО ПОЛІТЕХНІЧНОГО УНІВЕРСИТЕТУ КАФЕДРА ТАКТИКИ групове заняття з навчальної дисципліни „ОРГАНІЗАЦІЯ І МЕТОДИКА ВИКЛАДАННЯ ПРЕДМЕТУ “ЗАХИСТ ВІТЧИЗНИ” Тема 6. Дії солдата в бою. Заняття 1. Мотопіхотне відділення іноземних армій в бою.

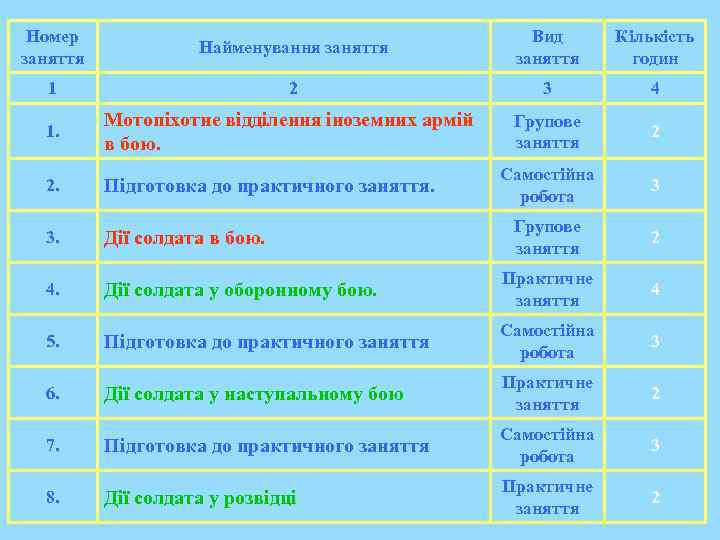

Номер заняття Найменування заняття Вид заняття Кількість годин 1 2 3 4 1. Мотопіхотне відділення іноземних армій в бою. Групове заняття 2 2. Підготовка до практичного заняття. Самостійна робота 3 3. Дії солдата в бою. Групове заняття 2 4. Дії солдата у оборонному бою. Практичне заняття 4 5. Підготовка до практичного заняття Самостійна робота 3 6. Дії солдата у наступальному бою Практичне заняття 2 7. Підготовка до практичного заняття Самостійна робота 3 8. Дії солдата у розвідці Практичне заняття 2

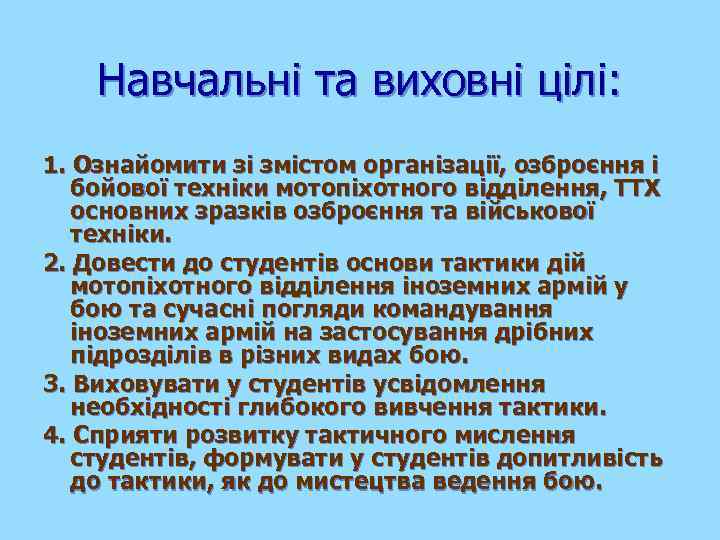

Навчальні та виховні цілі: 1. Ознайомити зі змістом організації, озброєння і бойової техніки мотопіхотного відділення, ТТХ основних зразків озброєння та військової техніки. 2. Довести до студентів основи тактики дій мотопіхотного відділення іноземних армій у бою та сучасні погляди командування іноземних армій на застосування дрібних підрозділів в різних видах бою. 3. Виховувати у студентів усвідомлення необхідності глибокого вивчення тактики. 4. Сприяти розвитку тактичного мислення студентів, формувати у студентів допитливість до тактики, як до мистецтва ведення бою.

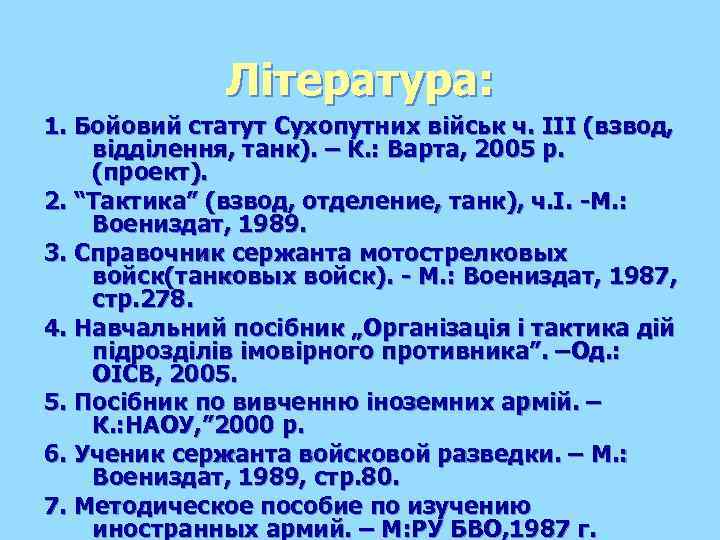

Література: 1. Бойовий статут Сухопутних військ ч. ІІІ (взвод, відділення, танк). – К. : Варта, 2005 р. (проект). 2. “Тактика” (взвод, отделение, танк), ч. І. -М. : Воениздат, 1989. 3. Справочник сержанта мотострелковых войск(танковых войск). - М. : Воениздат, 1987, стр. 278. 4. Навчальний посібник „Організація і тактика дій підрозділів імовірного противника”. –Од. : ОІСВ, 2005. 5. Посібник по вивченню іноземних армій. – К. : НАОУ, ” 2000 р. 6. Ученик сержанта войсковой разведки. – М. : Воениздат, 1989, стр. 80. 7. Методическое пособие по изучению иностранных армий. – М: РУ БВО, 1987 г.

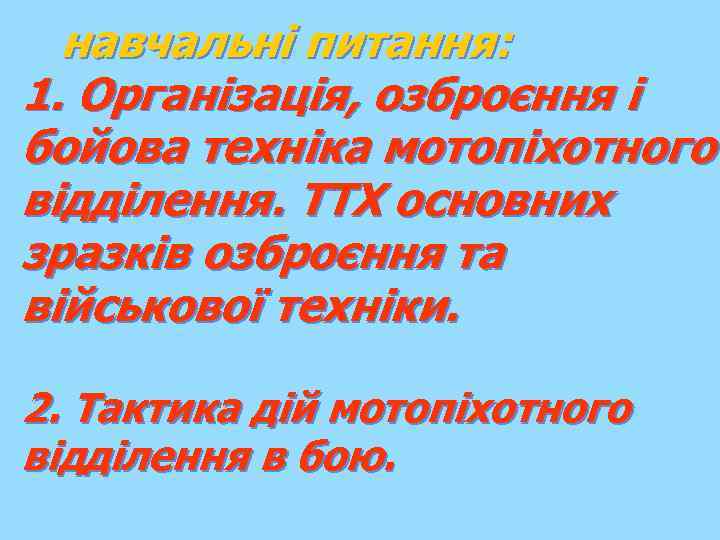

навчальні питання: 1. Організація, озброєння і бойова техніка мотопіхотного відділення. ТТХ основних зразків озброєння та військової техніки. 2. Тактика дій мотопіхотного відділення в бою.

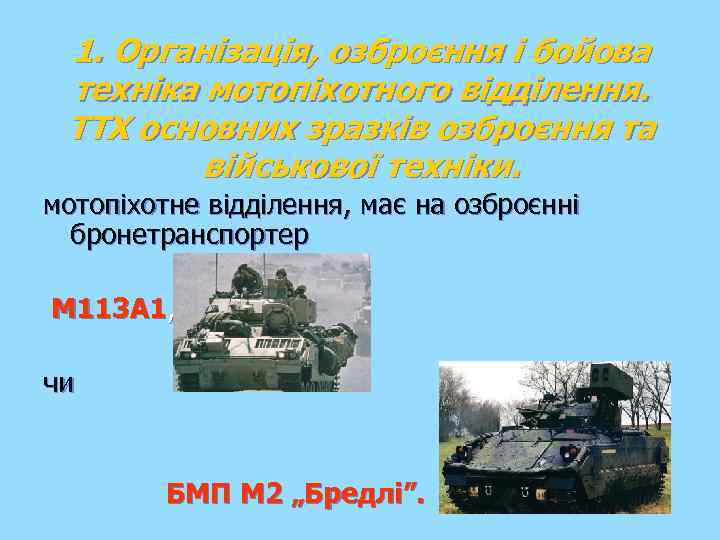

1. Організація, озброєння і бойова техніка мотопіхотного відділення. ТТХ основних зразків озброєння та військової техніки. мотопіхотне відділення, має на озброєнні бронетранспортер М 113 А 1, чи БМП М 2 „Бредлі”.

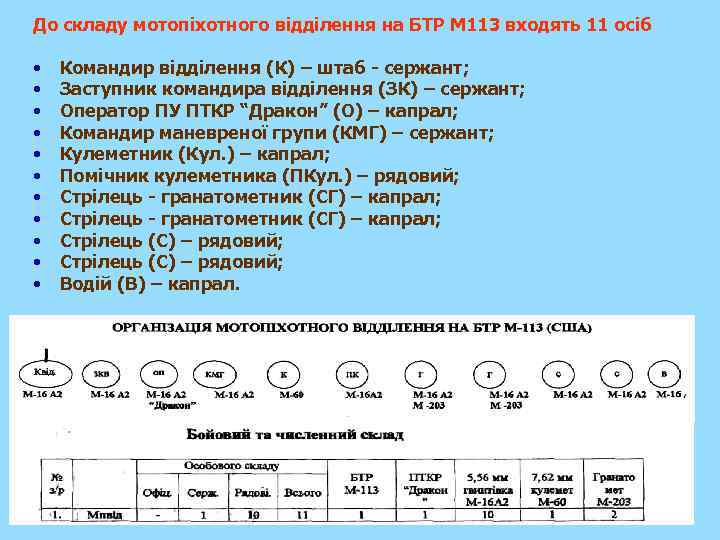

До складу мотопіхотного відділення на БТР М 113 входять 11 осіб • • • Командир відділення (К) – штаб - сержант; Заступник командира відділення (ЗК) – сержант; Оператор ПУ ПТКР “Дракон” (О) – капрал; Командир маневреної групи (КМГ) – сержант; Кулеметник (Кул. ) – капрал; Помічник кулеметника (ПКул. ) – рядовий; Стрілець - гранатометник (СГ) – капрал; Стрілець (С) – рядовий; Водій (В) – капрал.

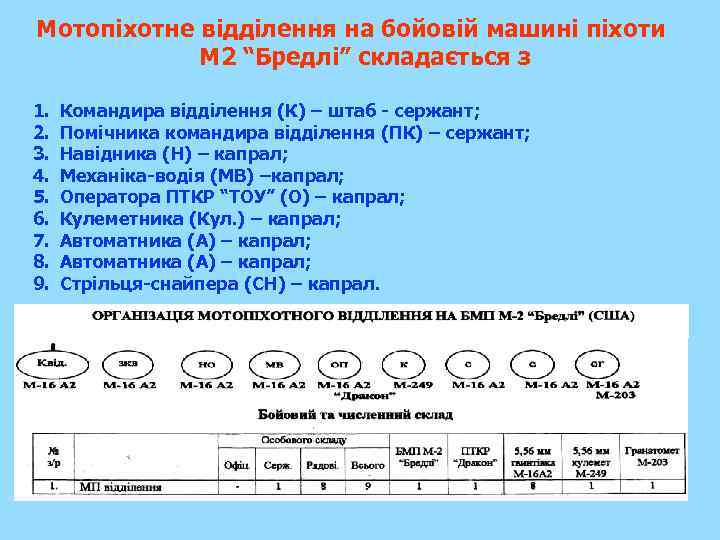

Мотопіхотне відділення на бойовій машині піхоти М 2 “Бредлі” складається з 1. 2. 3. 4. 5. 6. 7. 8. 9. Командира відділення (К) – штаб - сержант; Помічника командира відділення (ПК) – сержант; Навідника (Н) – капрал; Механіка-водія (МВ) –капрал; Оператора ПТКР “ТОУ” (О) – капрал; Кулеметника (Кул. ) – капрал; Автоматника (А) – капрал; Стрільця-снайпера (СН) – капрал.

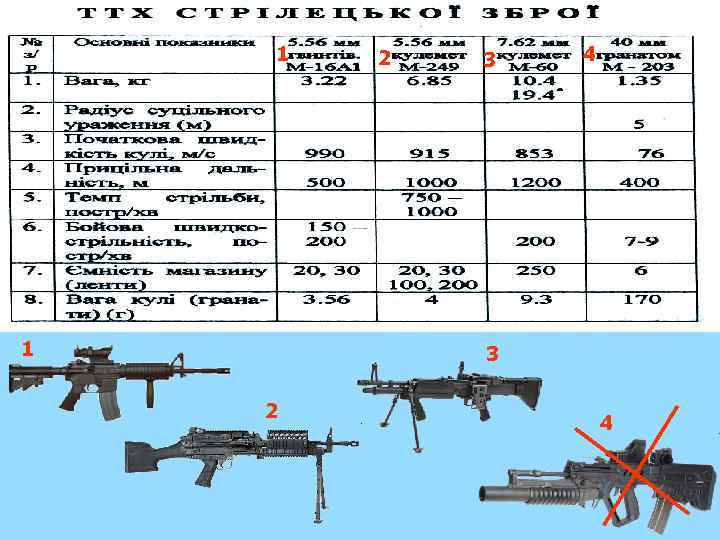

1 1 2 3 4 3 2 4

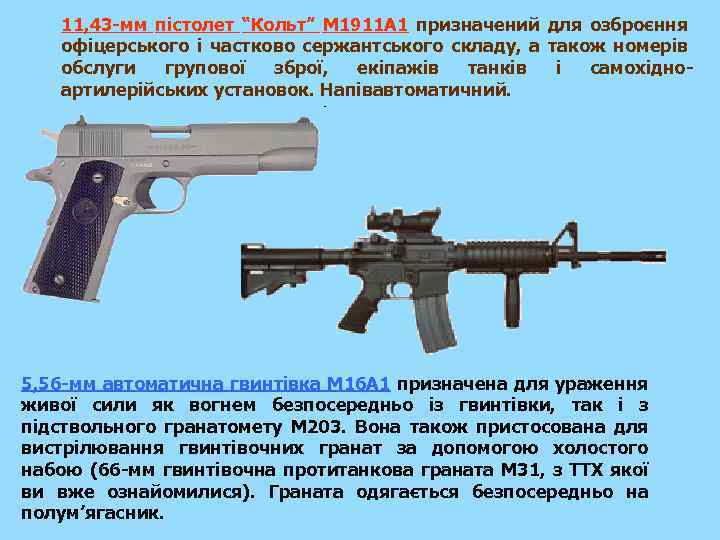

11, 43 -мм пістолет “Кольт” М 1911 А 1 призначений для озброєння офіцерського і частково сержантського складу, а також номерів обслуги групової зброї, екіпажів танків і самохідноартилерійських установок. Напівавтоматичний. 5, 56 -мм автоматична гвинтівка М 16 А 1 призначена для ураження живої сили як вогнем безпосередньо із гвинтівки, так і з підствольного гранатомету М 203. Вона також пристосована для вистрілювання гвинтівочних гранат за допомогою холостого набою (66 -мм гвинтівочна протитанкова граната М 31, з ТТХ якої ви вже ознайомилися). Граната одягається безпосередньо на полум’ягасник.

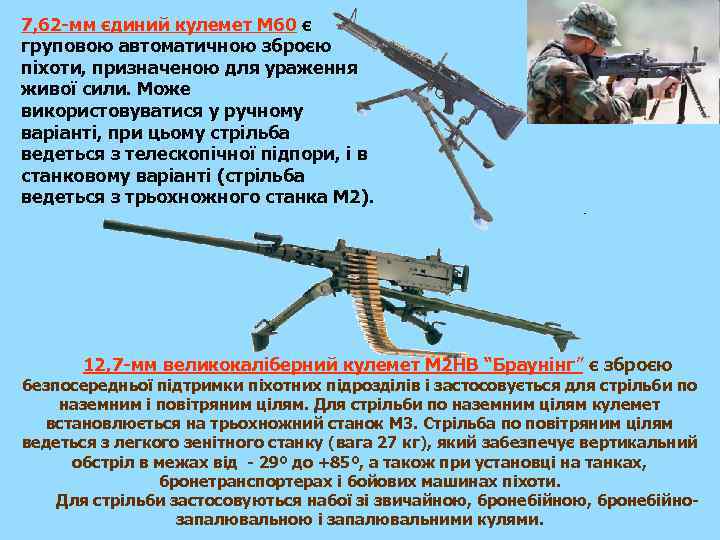

7, 62 -мм єдиний кулемет М 60 є груповою автоматичною зброєю піхоти, призначеною для ураження живої сили. Може використовуватися у ручному варіанті, при цьому стрільба ведеться з телескопічної підпори, і в станковому варіанті (стрільба ведеться з трьохножного станка М 2). 12, 7 -мм великокаліберний кулемет М 2 НВ “Браунінг” є зброєю безпосередньої підтримки піхотних підрозділів і застосовується для стрільби по наземним і повітряним цілям. Для стрільби по наземним цілям кулемет встановлюється на трьохножний станок М 3. Стрільба по повітряним цілям ведеться з легкого зенітного станку (вага 27 кг), який забезпечує вертикальний обстріл в межах від - 29º до +85º, а також при установці на танках, бронетранспортерах і бойових машинах піхоти. Для стрільби застосовуються набої зі звичайною, бронебійнозапалювальною і запалювальними кулями.

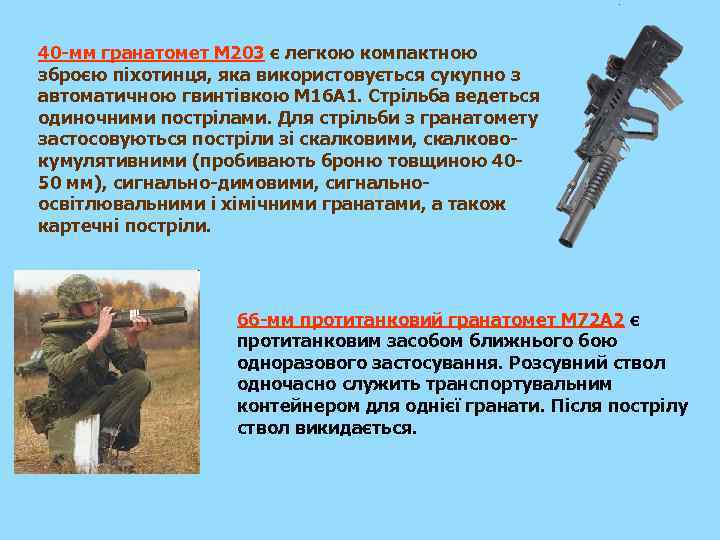

40 -мм гранатомет М 203 є легкою компактною зброєю піхотинця, яка використовується сукупно з автоматичною гвинтівкою М 16 А 1. Стрільба ведеться одиночними пострілами. Для стрільби з гранатомету застосовуються постріли зі скалковими, скалковокумулятивними (пробивають броню товщиною 4050 мм), сигнально-димовими, сигнальноосвітлювальними і хімічними гранатами, а також картечні постріли. 66 -мм протитанковий гранатомет М 72 А 2 є протитанковим засобом ближнього бою одноразового застосування. Розсувний ствол одночасно служить транспортувальним контейнером для однієї гранати. Після пострілу ствол викидається.

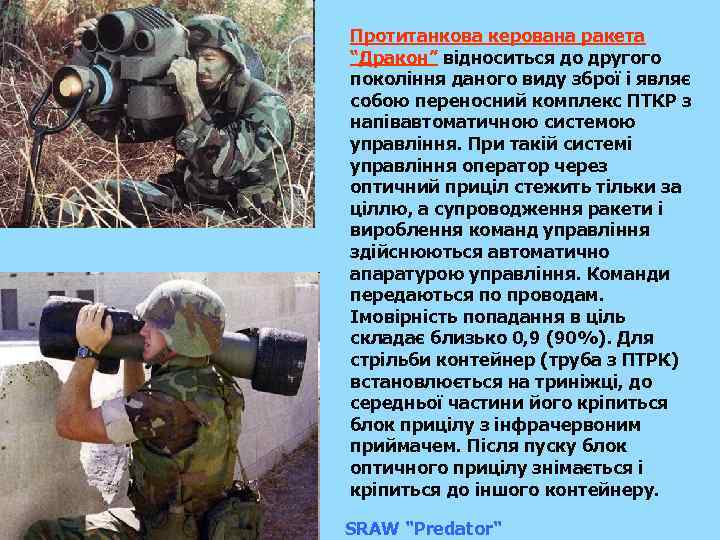

Протитанкова керована ракета “Дракон” відноситься до другого покоління даного виду зброї і являє собою переносний комплекс ПТКР з напівавтоматичною системою управління. При такій системі управління оператор через оптичний приціл стежить тільки за ціллю, а супроводження ракети і вироблення команд управління здійснюються автоматично апаратурою управління. Команди передаються по проводам. Імовірність попадання в ціль складає близько 0, 9 (90%). Для стрільби контейнер (труба з ПТРК) встановлюється на триніжці, до середньої частини його кріпиться блок прицілу з інфрачервоним приймачем. Після пуску блок оптичного прицілу знімається і кріпиться до іншого контейнеру. SRAW "Predator"

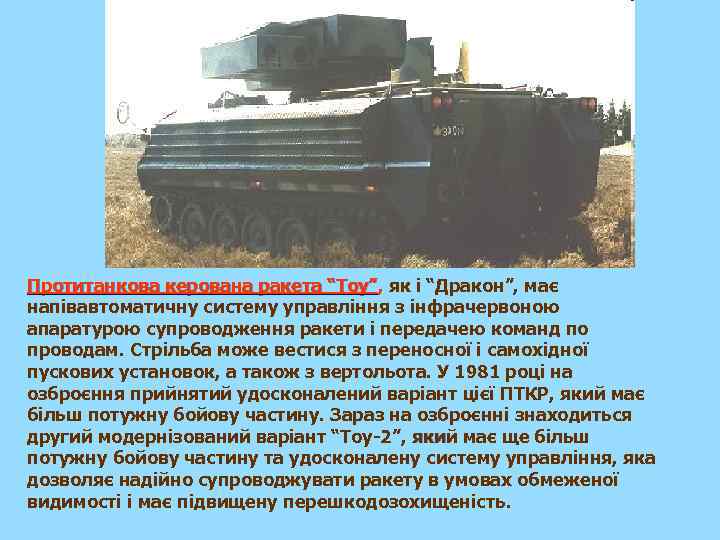

Протитанкова керована ракета “Тоу”, як і “Дракон”, має напівавтоматичну систему управління з інфрачервоною апаратурою супроводження ракети і передачею команд по проводам. Стрільба може вестися з переносної і самохідної пускових установок, а також з вертольота. У 1981 році на озброєння прийнятий удосконалений варіант цієї ПТКР, який має більш потужну бойову частину. Зараз на озброєнні знаходиться другий модернізований варіант “Тоу-2”, який має ще більш потужну бойову частину та удосконалену систему управління, яка дозволяє надійно супроводжувати ракету в умовах обмеженої видимості і має підвищену перешкодозохищеність.

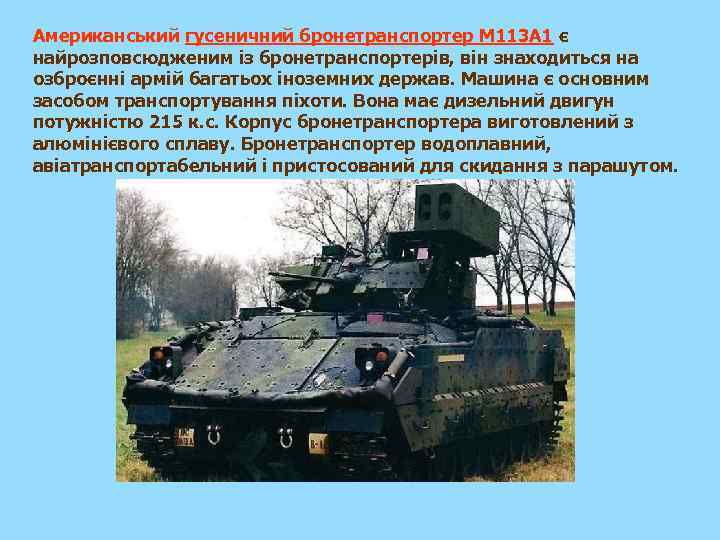

Американський гусеничний бронетранспортер М 113 А 1 є найрозповсюдженим із бронетранспортерів, він знаходиться на озброєнні армій багатьох іноземних держав. Машина є основним засобом транспортування піхоти. Вона має дизельний двигун потужністю 215 к. с. Корпус бронетранспортера виготовлений з алюмінієвого сплаву. Бронетранспортер водоплавний, авіатранспортабельний і пристосований для скидання з парашутом.

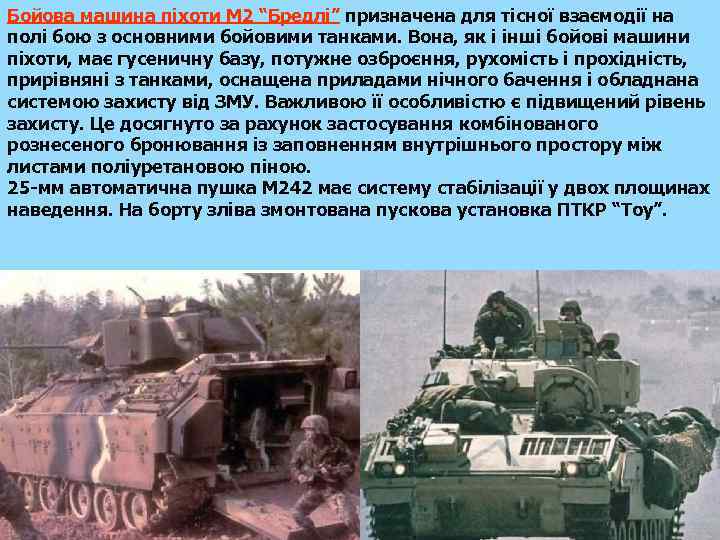

Бойова машина піхоти М 2 “Бредлі” призначена для тісної взаємодії на полі бою з основними бойовими танками. Вона, як і інші бойові машини піхоти, має гусеничну базу, потужне озброєння, рухомість і прохідність, прирівняні з танками, оснащена приладами нічного бачення і обладнана системою захисту від ЗМУ. Важливою її особливістю є підвищений рівень захисту. Це досягнуто за рахунок застосування комбінованого рознесеного бронювання із заповненням внутрішнього простору між листами поліуретановою піною. 25 -мм автоматична пушка М 242 має систему стабілізації у двох площинах наведення. На борту зліва змонтована пускова установка ПТКР “Тоу”.

?

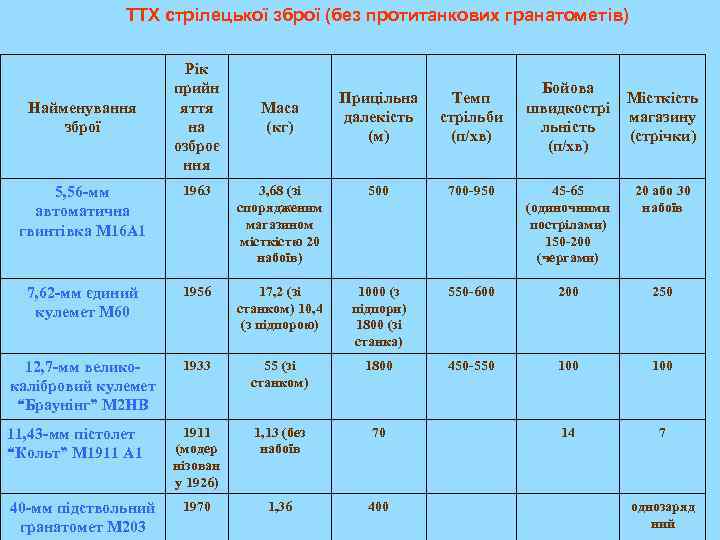

ТТХ стрілецької зброї (без протитанкових гранатометів) Найменування зброї Рік прийн яття на озброє ння Маса (кг) Прицільна далекість (м) Темп стрільби (п/хв) Бойова швидкострі льність (п/хв) Місткість магазину (стрічки) 5, 56 -мм автоматична гвинтівка М 16 А 1 1963 3, 68 (зі спорядженим магазином місткістю 20 набоїв) 500 700 -950 45 -65 (одиночними пострілами) 150 -200 (чергами) 20 або 30 набоїв 7, 62 -мм єдиний кулемет М 60 1956 17, 2 (зі станком) 10, 4 (з підпорою) 1000 (з підпори) 1800 (зі станка) 550 -600 250 12, 7 -мм великокалібровий кулемет “Браунінг” М 2 НВ 1933 55 (зі станком) 1800 450 -550 100 1911 (модер нізован у 1926) 1, 13 (без набоїв 70 14 7 1970 1, 36 400 11, 43 -мм пістолет “Кольт” М 1911 А 1 40 -мм підствольний гранатомет М 203 однозаряд ний

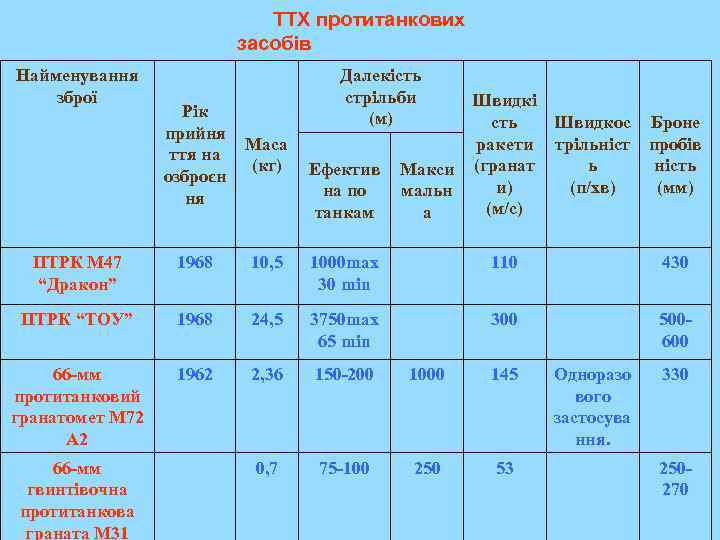

ТТХ протитанкових засобів Найменування зброї Далекість стрільби (м) Швидкі сть Швидкос ракети трільніст (гранат ь и) (п/хв) (м/с) Рік прийня ття на озброєн ня Маса (кг) ПТРК М 47 “Дракон” 1968 10, 5 1000 max 30 min 110 430 ПТРК “ТОУ” 1968 24, 5 3750 max 65 min 300 500600 66 -мм протитанковий гранатомет М 72 А 2 1962 2, 36 150 -200 1000 145 0, 7 75 -100 250 53 66 -мм гвинтівочна протитанкова граната М 31 Ефектив на по танкам Макси мальн а Одноразо вого застосува ння. Броне пробів ність (мм) 330 250270

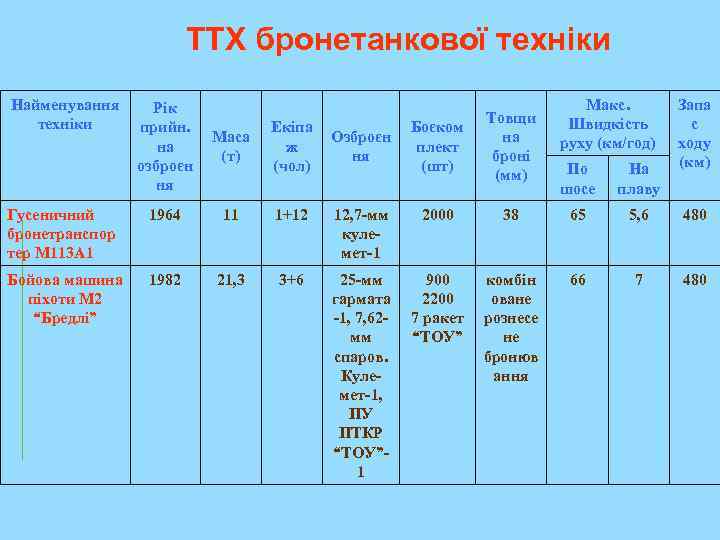

ТТХ бронетанкової техніки Найменування техніки Рік прийн. на озброєн ня Маса (т) Екіпа ж (чол) Гусеничний бронетранспор тер М 113 А 1 1964 11 1+12 Бойова машина піхоти М 2 “Бредлі” 1982 21, 3 3+6 Боєком плект (шт) Товщи на броні (мм) 12, 7 -мм кулемет-1 2000 25 -мм гармата -1, 7, 62 мм спаров. Кулемет-1, ПУ ПТКР “ТОУ” 1 900 2200 7 ракет “ТОУ” Озброєн ня Макс. Швидкість руху (км/год) Запа с ходу (км) По шосе На плаву 38 65 5, 6 480 комбін оване рознесе не бронюв ання 66 7 480

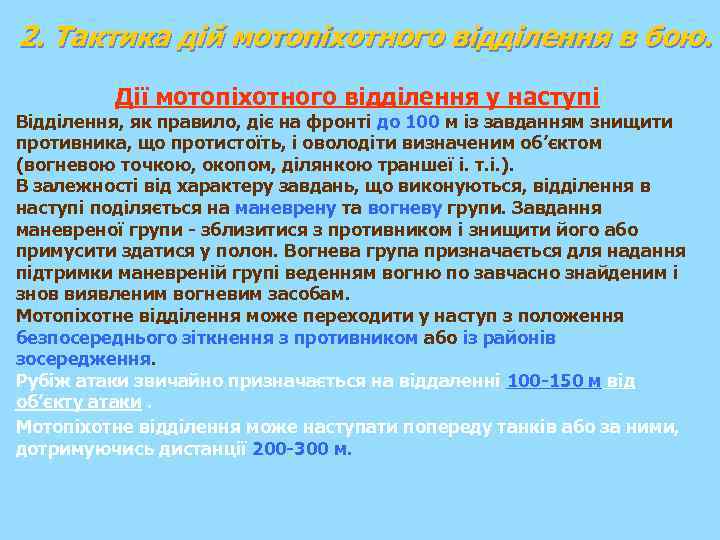

2. Тактика дій мотопіхотного відділення в бою. Дії мотопіхотного відділення у наступі Відділення, як правило, діє на фронті до 100 м із завданням знищити противника, що протистоїть, і оволодіти визначеним об’єктом (вогневою точкою, окопом, ділянкою траншеї і. т. і. ). В залежності від характеру завдань, що виконуються, відділення в наступі поділяється на маневрену та вогневу групи. Завдання маневреної групи - зблизитися з противником і знищити його або примусити здатися у полон. Вогнева група призначається для надання підтримки маневреній групі веденням вогню по завчасно знайденим і знов виявленим вогневим засобам. Мотопіхотне відділення може переходити у наступ з положення безпосереднього зіткнення з противником або із районів зосередження. Рубіж атаки звичайно призначається на віддаленні 100 -150 м від об’єкту атаки. Мотопіхотне відділення може наступати попереду танків або за ними, дотримуючись дистанції 200 -300 м.

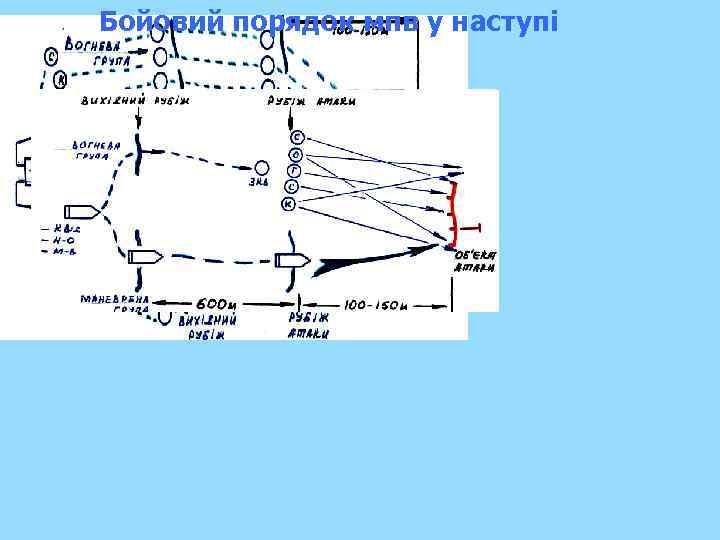

Бойовий порядок мпв у наступі

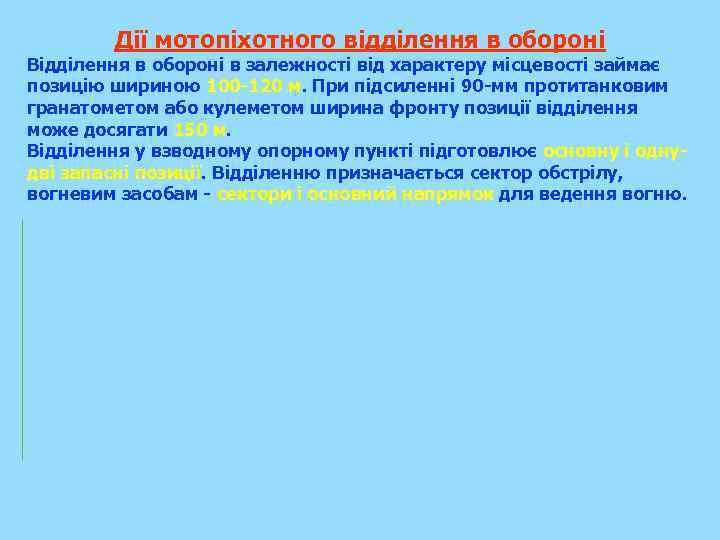

Дії мотопіхотного відділення в обороні Відділення в обороні в залежності від характеру місцевості займає позицію шириною 100 -120 м. При підсиленні 90 -мм протитанковим гранатометом або кулеметом ширина фронту позиції відділення може досягати 150 м. Відділення у взводному опорному пункті підготовлює основну і однудві запасні позиції. Відділенню призначається сектор обстрілу, вогневим засобам - сектори і основний напрямок для ведення вогню.

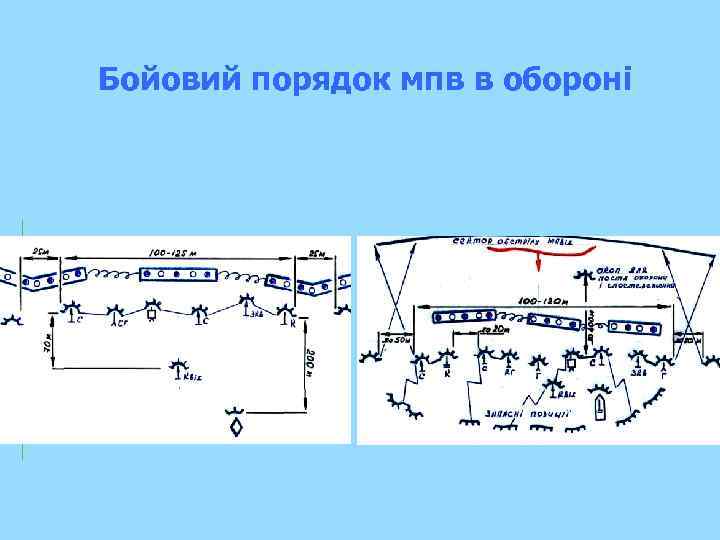

Бойовий порядок мпв в обороні

Завтра: Дії солдата в бою, а ти чим зайнятий? завдання на самостійну підготовку! • 1. Вивчити навчальний матеріал, який був викладений. • 2. Підготуватися до контрольного опитування на наступному занятті з даної теми.
