ВІЙСЬКОВА АКАДЕМІЯ (м. ОДЕСА) Факультет підготовки офіцерів запасу Кафедра ТАКТИКО-СПЕЦІАЛЬНОЇ ПІДГОТОВКИ «ПОВІТРЯНО-ДЕСАНТНА ПІДГОТОВКА»

Тема № 2 „Матеріальна частина систем парашутних десантних та парашутних приладів” Заняття № 2 „Матеріальна частина парашута запасного «З-5» та парашутного приладу АД-3 У-Д (ППК-У)” Заняття проводить Викладач кафедри працівник ЗС України Фомін Василь Лукіч

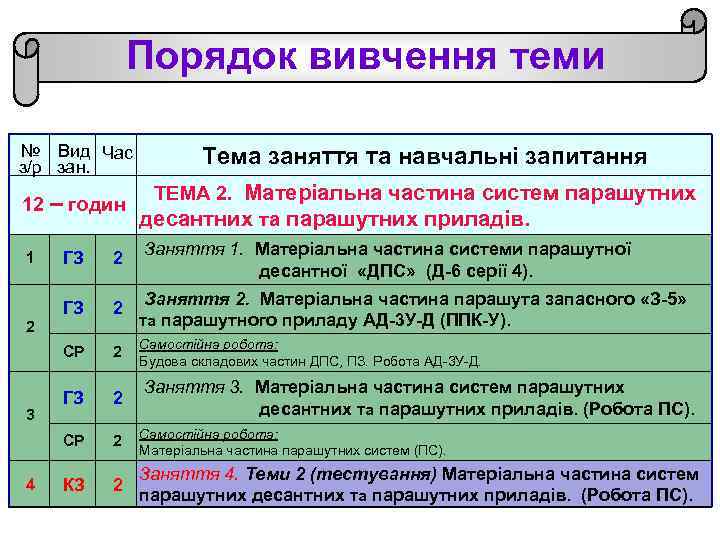

Порядок вивчення теми № Вид Час з/р зан. 12 – годин Тема заняття та навчальні запитання ТЕМА 2. Матеріальна частина систем парашутних десантних та парашутних приладів. ГЗ 2 Заняття 1. Матеріальна частина системи парашутної десантної «ДПС» (Д-6 серії 4). ГЗ 2 Заняття 2. Матеріальна частина парашута запасного «З-5» та парашутного приладу АД-3 У-Д (ППК-У). СР 2 Самостійна робота: Будова складових частин ДПС, ПЗ. Робота АД-3 У-Д. ГЗ 2 СР 1 2 Самостійна робота: Матеріальна частина парашутних систем (ПС). КЗ 2 Заняття 4. Теми 2 (тестування) Матеріальна частина систем парашутних десантних та парашутних приладів. (Робота ПС). 2 3 4 Заняття 3. Матеріальна частина систем парашутних десантних та парашутних приладів. (Робота ПС).

Заняття 2 „Матеріальна частина парашута запасного «З-5» та парашутного приладу АД-3 У-Д (ППК-У)”. НАВЧАЛЬНІ ЦІЛІ ЗАНЯТТЯ: 1. Виховувати відповідальність, любов та дбайливе ставлення до повітрянодесантної техніки, віру в її надійність та безвідмовність. 2. Вивчити призначення, тактико-технічні дані та будову парашута запасного «З-5» та парашутного приладу АД-3 У-Д (ППК-У). 3. Розглянути порядок роботи парашута запасного в повітрі. Для досягнення цілей заняття нам необхідно розглянути наступні навчальні питання.

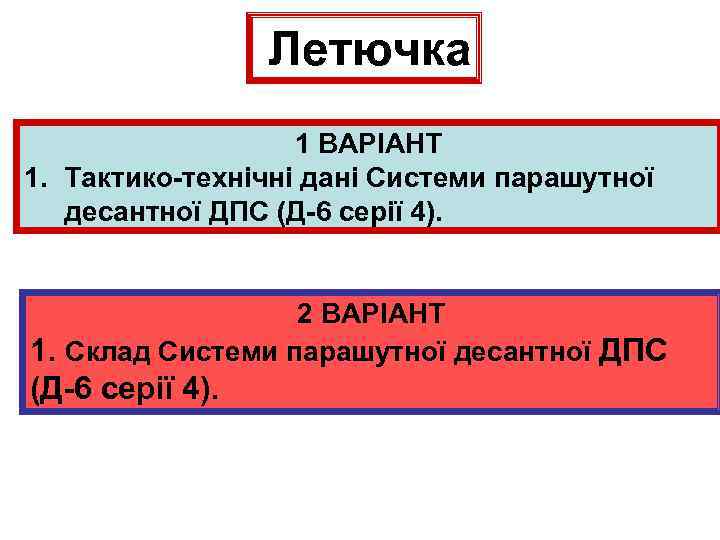

Летючка 1 ВАРІАНТ 1. Тактико-технічні дані Системи парашутної десантної ДПС (Д-6 серії 4). 2 ВАРІАНТ 1. Склад Системи парашутної десантної ДПС (Д-6 серії 4).

Питання заняття: 1. Призначення, тактико-технічні дані та будова (опис) парашута запасного З-5. 2. Призначення, технічні дані та будова парашутного приладу АД-3 У-Д (ППК-У). Робота парашута запасного З-5 в повітрі.

Парашут запасний (ПЗ) «З-5» призначений для рятування життя парашутиста у випадку відмови або ненормальної роботи основного парашута, а також для навчальних тренувань, що проводяться з ціллю навчання користуванню З-5.

Тактико-технічні дані Маса парашутиста десантника (загальна), кг _______ 140 Висота десантування (min-max), м __________ 100 - 1000 Швидкість польоту літака, км/год ___________ 120 - 350 Площа парашута запасного, кв. м ____________ 50 Зусилля необхідне для розкриття парашута (за допомогою ланки ручного розкриття), кг(Н) не більше ____ 16 (156, 8) Перевантаження при розкритті купола, до одиниць ____ 16 Швидкість зниження (120 – 140 кг), м/с _________ 7, 5 - 8, 5 Кількість застосувань, разів при Vпольоту: до 225 км/год ____ 11 до 350 км/год ____ 1 Термін служби, років _________________ 12 (20) Термін збереження без переукладання, місяців, не більше __ 3 Вага парашута без переносної сумки, кг, не більше ____ 5, 2

До складу Парашута Запасного ПЗ «З-5» входять: - Купол 50 кв. м; - проміжна підвісна система; - ранець; - ланка ручного розкриття (витяжне кільце з двома шпильками); - переносна сумка; - паспорт; - допоміжні деталі.

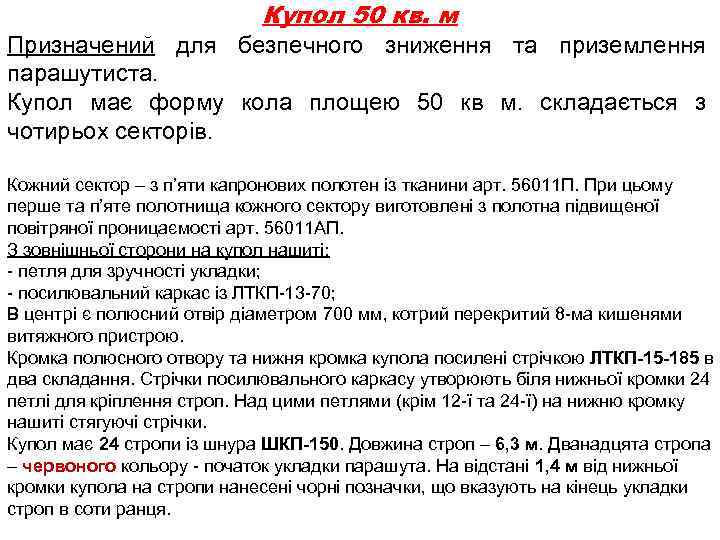

Купол 50 кв. м Призначений для безпечного зниження та приземлення парашутиста. Купол має форму кола площею 50 кв м. складається з чотирьох секторів. Кожний сектор – з п’яти капронових полотен із тканини арт. 56011 П. При цьому перше та п’яте полотнища кожного сектору виготовлені з полотна підвищеної повітряної проницаємості арт. 56011 АП. З зовнішньої сторони на купол нашиті: - петля для зручності укладки; - посилювальний каркас із ЛТКП-13 -70; В центрі є полюсний отвір діаметром 700 мм, котрий перекритий 8 -ма кишенями витяжного пристрою. Кромка полюсного отвору та нижня кромка купола посилені стрічкою ЛТКП-15 -185 в два складання. Стрічки посилювального каркасу утворюють біля нижньої кромки 24 петлі для кріплення строп. Над цими петлями (крім 12 -ї та 24 -ї) на нижню кромку нашиті стягуючі стрічки. Купол має 24 стропи із шнура ШКП-150. Довжина строп – 6, 3 м. Дванадцята стропа – червоного кольору - початок укладки парашута. На відстані 1, 4 м від нижньої кромки купола на стропи нанесені чорні позначки, що вказують на кінець укладки строп в соти ранця.

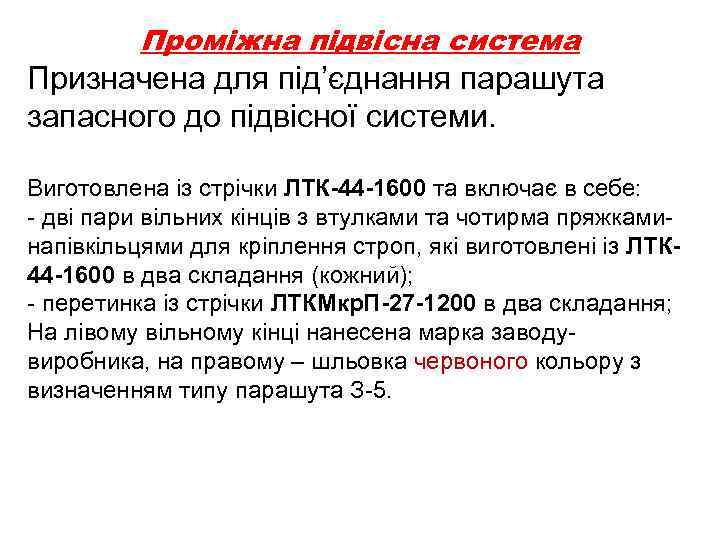

Проміжна підвісна система Призначена для під’єднання парашута запасного до підвісної системи. Виготовлена із стрічки ЛТК-44 -1600 та включає в себе: - дві пари вільних кінців з втулками та чотирма пряжкаминапівкільцями для кріплення строп, які виготовлені із ЛТК 44 -1600 в два складання (кожний); - перетинка із стрічки ЛТКМкр. П-27 -1200 в два складання; На лівому вільному кінці нанесена марка заводувиробника, на правому – шльовка червоного кольору з визначенням типу парашута З-5.

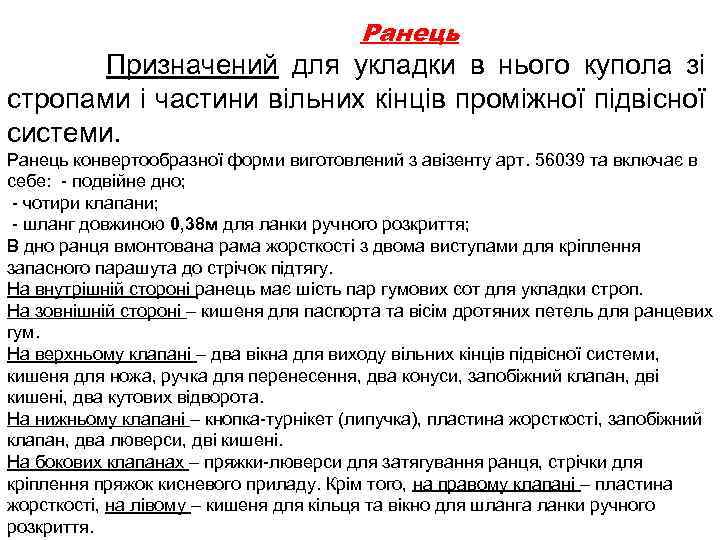

Ранець Призначений для укладки в нього купола зі стропами і частини вільних кінців проміжної підвісної системи. Ранець конвертообразної форми виготовлений з авізенту арт. 56039 та включає в себе: - подвійне дно; - чотири клапани; - шланг довжиною 0, 38 м для ланки ручного розкриття; В дно ранця вмонтована рама жорсткості з двома виступами для кріплення запасного парашута до стрічок підтягу. На внутрішній стороні ранець має шість пар гумових сот для укладки строп. На зовнішній стороні – кишеня для паспорта та вісім дротяних петель для ранцевих гум. На верхньому клапані – два вікна для виходу вільних кінців підвісної системи, кишеня для ножа, ручка для перенесення, два конуси, запобіжний клапан, дві кишені, два кутових відворота. На нижньому клапані – кнопка-турнікет (липучка), пластина жорсткості, запобіжний клапан, два люверси, дві кишені. На бокових клапанах – пряжки-люверси для затягування ранця, стрічки для кріплення пряжок кисневого приладу. Крім того, на правому клапані – пластина жорсткості, на лівому – кишеня для кільця та вікно для шланга ланки ручного розкриття.

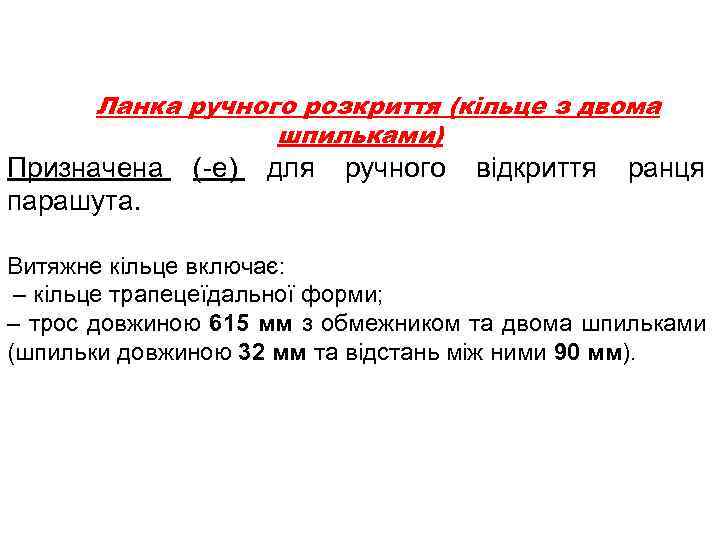

Ланка ручного розкриття (кільце з двома шпильками) Призначена парашута. (-е) для ручного відкриття ранця Витяжне кільце включає: – кільце трапецеїдальної форми; – трос довжиною 615 мм з обмежником та двома шпильками (шпильки довжиною 32 мм та відстань між ними 90 мм).

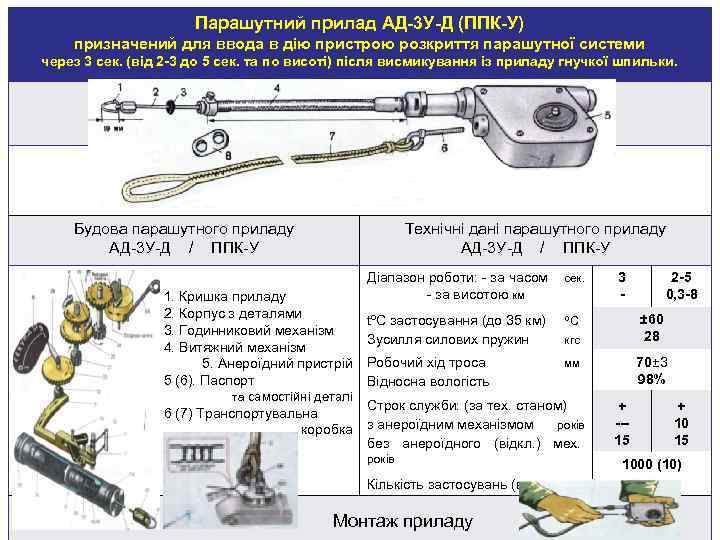

Парашутний прилад АД-3 У-Д (ППК-У) призначений для ввода в дію пристрою розкриття парашутної системи через 3 сек. (від 2 -3 до 5 сек. та по висоті) після висмикування із приладу гнучкої шпильки. Будова парашутного приладу АД-3 У-Д / ППК-У Технічні дані парашутного приладу АД-3 У-Д / ППК-У 1. Кришка приладу 2. Корпус з деталями 3. Годинниковий механізм 4. Витяжний механізм 5. Анероїдний пристрій 5 (6). Паспорт та самостійні деталі 6 (7) Транспортувальна коробка Діапазон роботи: - за часом - за висотою км сек. tºС застосування (до 35 км) Зусилля силових пружин ºС Робочий хід троса Відносна вологість 70± 3 98% мм років Кількість застосувань (в пов. ) раз 2 -5 0, 3 -8 ± 60 28 кгс Строк служби: (за тех. станом) з анероїдним механізмом років без анероїдного (відкл. ) мех. Монтаж приладу 3 - + --15 + 10 15 1000 (10)

В процесі експлуатації прилад підлягає наступним видам ТО: • Зовнішній технічний огляд і перевірка: - при одержані приладу в експл. ; • при проведені укладки (переукл. ) ПС. • Регламент технічного обслуговування № 1: • через кожні 6 місяців експлуатації; • після 2 -х років тривалого складського збереження. • Регламент технічного обслуговування № 2: • через 10 застосувань, але не рідше разу в рік при експлуатації приладу; • у випадку влучення приладу в бруд, воду, пісок або впливи на нього сильного удару; • при виявленні несправностей або у випадку наявності сторонніх частин у приладі; • при відсутності або порушенні пломби; • при надходженні приладу в експлуатацію із тривалого зберігання.

ТЕМА 2/2 : МАТЕРІАЛЬНА ЧАСТИНА ПАРАШУТА ЗАПАСНОГО «З-5» та ПАРАШУТНОГО ПРИЛАДУ АД -3 У-Д (ППК-У). wwww. vaodessa. org. ua www. osvd. com. ua

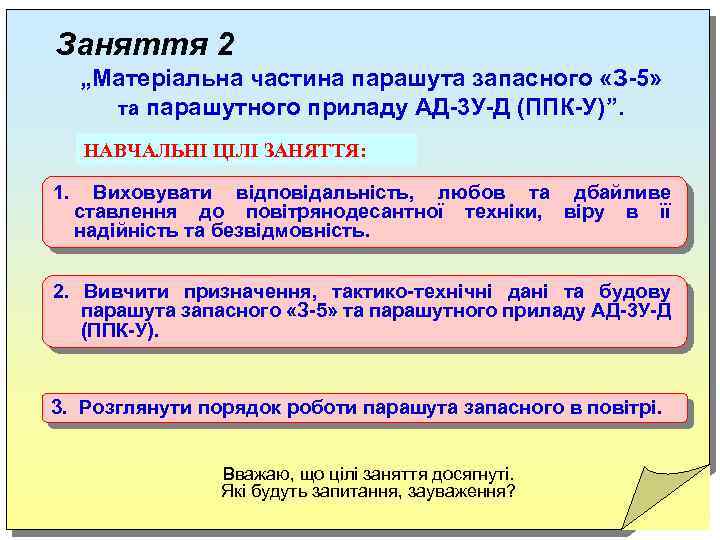

Заняття 2 „Матеріальна частина парашута запасного «З-5» та парашутного приладу АД-3 У-Д (ППК-У)”. НАВЧАЛЬНІ ЦІЛІ ЗАНЯТТЯ: 1. Виховувати відповідальність, любов та дбайливе ставлення до повітрянодесантної техніки, віру в її надійність та безвідмовність. 2. Вивчити призначення, тактико-технічні дані та будову парашута запасного «З-5» та парашутного приладу АД-3 У-Д (ППК-У). 3. Розглянути порядок роботи парашута запасного в повітрі. Вважаю, що цілі заняття досягнуті. Які будуть запитання, зауваження?

Викладачі Повітряно-десантної підготовки кафедри Повітряно-десантної підготовки факультету ВДВ та Розвідки працівник ЗСУ Кисельов ОЛЕКСАНДР Геннадійович працівник ЗСУ Уманець Сергій Володимирович працівник ЗСУ Фомін Василь Лукіч Дякую за увагу!
