Військова академія КАФЕДРА тактико-спеціальної підготовки ВОЙСКОВАЯ РАЗВЕДКА в

Військова академія КАФЕДРА тактико-спеціальної підготовки ВОЙСКОВАЯ РАЗВЕДКА (в т. ч. БОЕВОЕ ПРИМЕНЕНИЕ ТЕХНИЧЕСКИХ СРЕДСТВ РАЗВЕДКИ)”

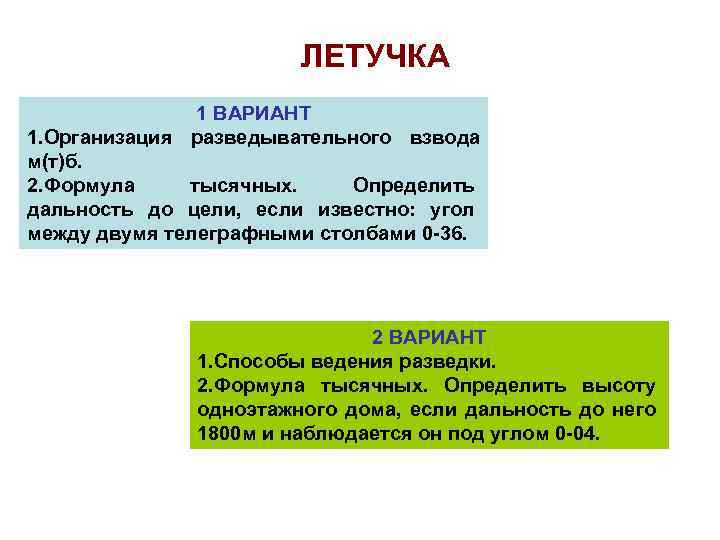

ЛЕТУЧКА 1 ВАРИАНТ 1. Организация разведывательного взвода м(т)б. 2. Формула тысячных. Определить дальность до цели, если известно: угол между двумя телеграфными столбами 0 -36. 2 ВАРИАНТ 1. Способы ведения разведки. 2. Формула тысячных. Определить высоту одноэтажного дома, если дальность до него 1800 м и наблюдается он под углом 0 -04.

ТЕМА 2 НАБЛЮДАТЕЛЬНЫЙ ПОСТ.

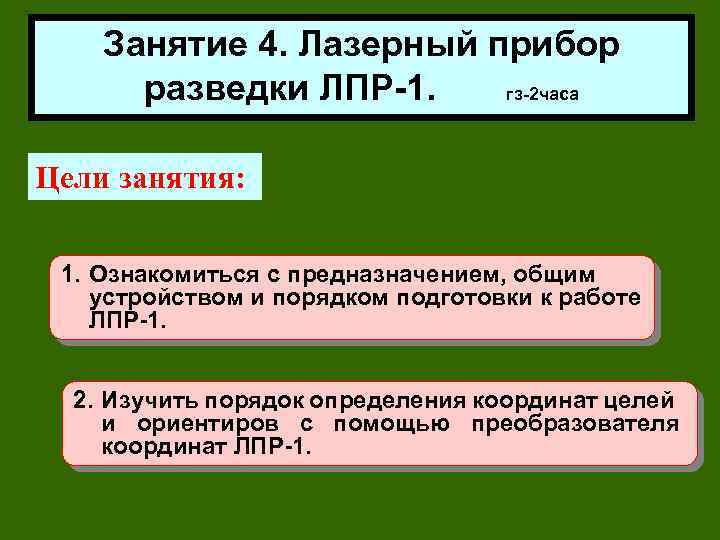

Занятие 4. Лазерный прибор разведки ЛПР-1. гз-2 часа Цели занятия: 1. Ознакомиться с предназначением, общим устройством и порядком подготовки к работе ЛПР-1. 2. Изучить порядок определения координат целей и ориентиров с помощью преобразователя координат ЛПР-1.

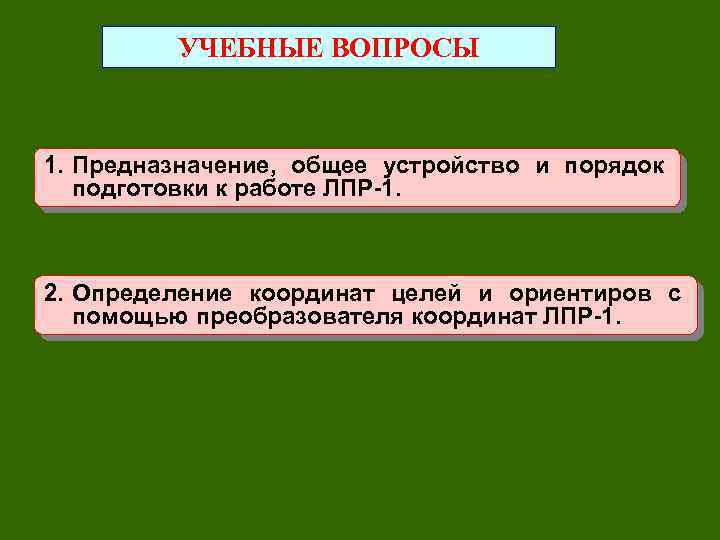

УЧЕБНЫЕ ВОПРОСЫ 1. Предназначение, общее устройство и порядок подготовки к работе ЛПР-1. 2. Определение координат целей и ориентиров с помощью преобразователя координат ЛПР-1.

1. Предназначение, общее устройство и порядок подготовки к работе ЛПР-1. Предназначен для : 1. Для определения дальностей до наземных целей. 2. Определения полярных координат целей. 3. Преобразования полярных координат целей в прямоугольные. 4. Определения точки стояния ПРИБОРА по известным координатам ориентира. 5. Ориентирования относительно сторон света. 6. Наблюдения за местностью и противником. Состоит из: 1. дальномера. 2. углоизмерительного устройства. 3. треноги. 4. ремня. 5. комплекта ЗИП. 6. преобразователя координат. 7. зарядного устройства. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ: 1. Дальность измерения – от 145 м до 20 км 2. Дальность действия по цели типа танк не менее -5000 м. 3. Увеличение визира – 7 крат. 4. Угол поля зрения - 6, 7 градуса. 5. Срединная ошибка измерений: по дальности – 10 м; по направлению – 0 -03. 6. Масса: в походном положении – 15 кг; в боевом положении – 5 кг. .

Подготовка ЛПР-1 к работе: 1. Расставить треногу. 2. Установить углоизмерительное устройство шаровой опорой в чашку. 3. Отгоризонтировать углоизмерительное устройство и закрепить его зажимом. 4. Установить дальномер, Т-образный паз кронштейна дальномера в прижим углоизмерительного устройства до упора, надежно закрепить дальномер, повернув рукоядку зажимного устройства. 5. Установить окуляр визира на резкость изображения сетки. 6. Сориентировать ЛПР-1 по дирекционному углу ориентирного направления одним из следующих способов: а). по ПАБ-2 а; б). по известному дирекционному углу на ориентир; в). по орриетир-буссоли ЛПР-1 с учетом поправки буссоли. 7. При ориентировании ЛПР-1 металические предметы должны быть: ь стальные предметы ( машины, танки, БТР) – не ближе 10 м; ь личное оружие, противогаз-не ближе 0, 5 м; ь мелкие предметы(карманный фонарь, ножик, и т. п, )- 20 cм.

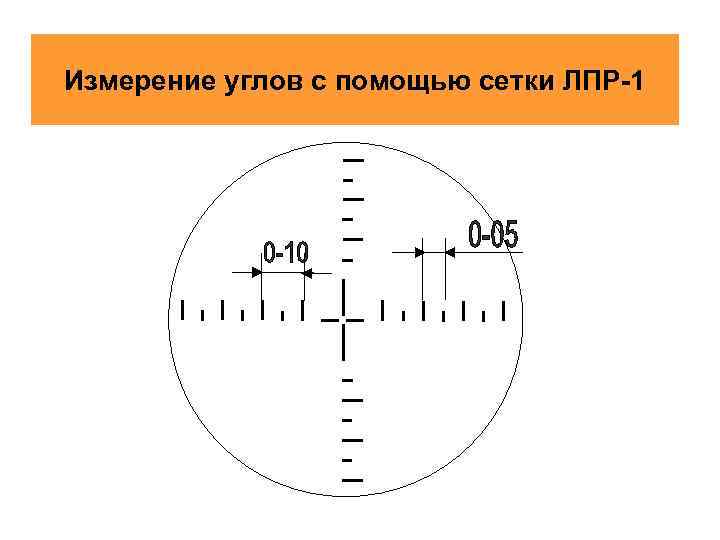

Измерение углов с помощью сетки ЛПР-1

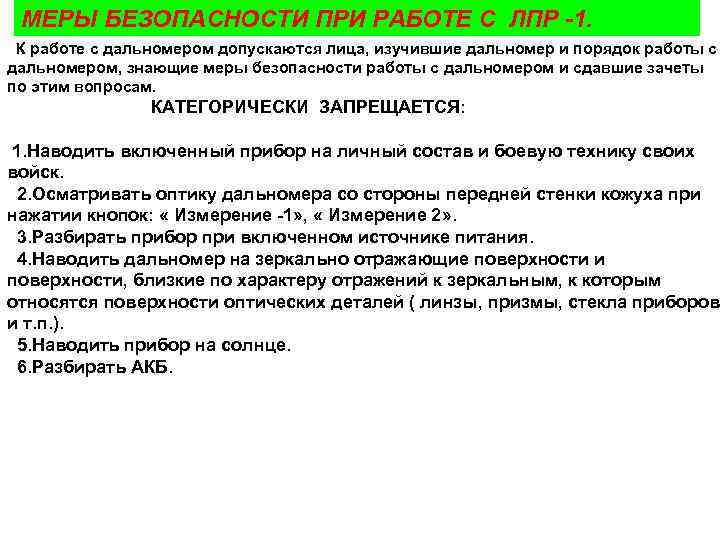

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЛПР -1. К работе с дальномером допускаются лица, изучившие дальномер и порядок работы с дальномером, знающие меры безопасности работы с дальномером и сдавшие зачеты по этим вопросам. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ: 1. Наводить включенный прибор на личный состав и боевую технику своих войск. 2. Осматривать оптику дальномера со стороны передней стенки кожуха при нажатии кнопок: « Измерение -1» , « Измерение 2» . 3. Разбирать прибор при включенном источнике питания. 4. Наводить дальномер на зеркально отражающие поверхности и поверхности, близкие по характеру отражений к зеркальным, к которым относятся поверхности оптических деталей ( линзы, призмы, стекла приборов и т. п. ). 5. Наводить прибор на солнце. 6. Разбирать АКБ.

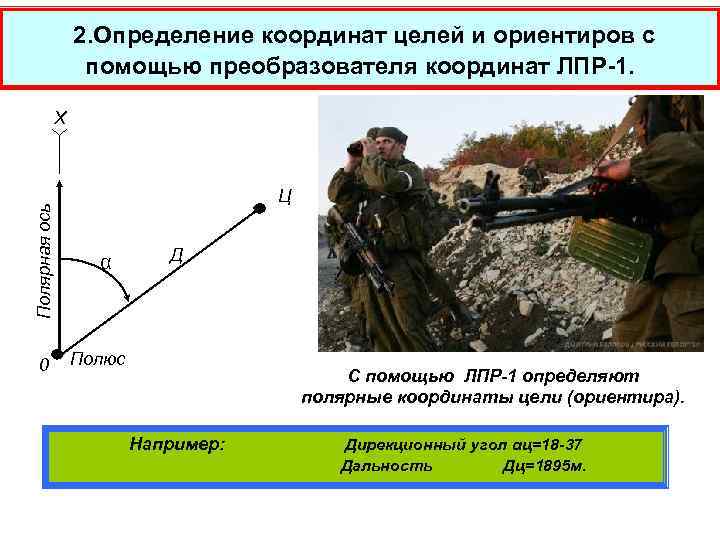

2. Определение координат целей и ориентиров с помощью преобразователя координат ЛПР-1. Полярная ось Х 0 Ц α Д Полюс С помощью ЛПР-1 определяют полярные координаты цели (ориентира). Например: Дирекционный угол αц=18 -37 Дальность Дц=1895 м.

Работа на преобразователе координат ЛПР-1. Рассмотрим работу на примере ДАНО: 1. Пост наблюдения Х=60715; У=27380. Разведвзвод действует в составе РД. 2. Засечена цель –КПбат. αц=18 -37; Дц=1895 м. Выход на связь в 12 час. 45 мин. ИСПОЛНИТЬ: 1. Определить прямоугольные координаты цели с помощью преобразователя координат. 2. Составить разведывательное донесение командиру батальона. РЕШЕНИЕ: 1. На преобразователе координат « 0» подвижного круга совместить с « 0» нониуса и зажать зажимным винтом.

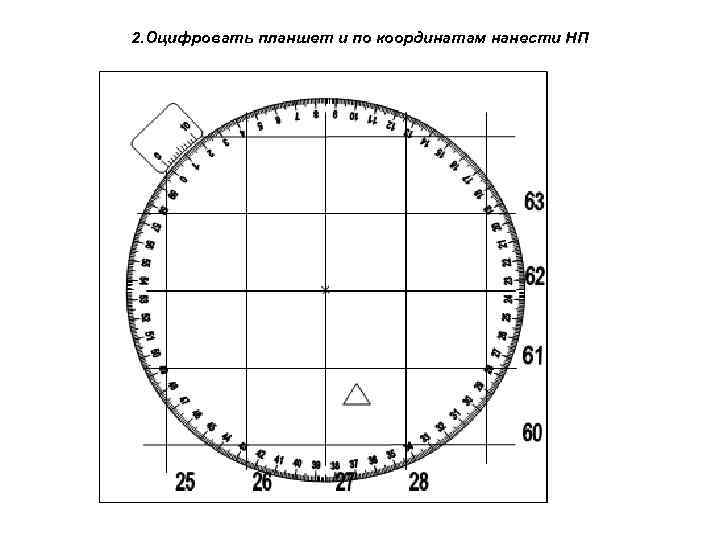

2. Оцифровать планшет и по координатам нанести НП

3. Установить дирекционный угол цели αц=18 -37 на « 0» нониуса. С точки НП карандашом провести вверх прямую линию паралельную оси Х. На этой линии с помощью линейки дальности отложить Дц=1895 м. Эта точка и будет центром цели. Взять ее в кружок и подписать.

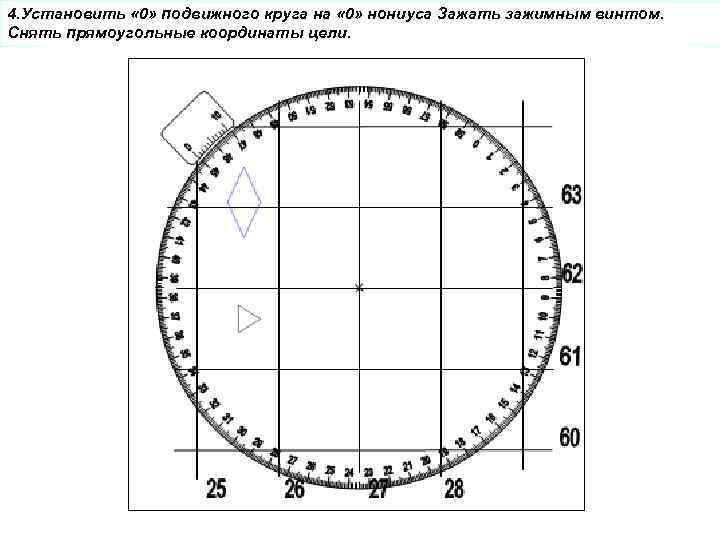

4. Установить « 0» подвижного круга на « 0» нониуса Зажать зажимным винтом. Снять прямоугольные координаты цели.

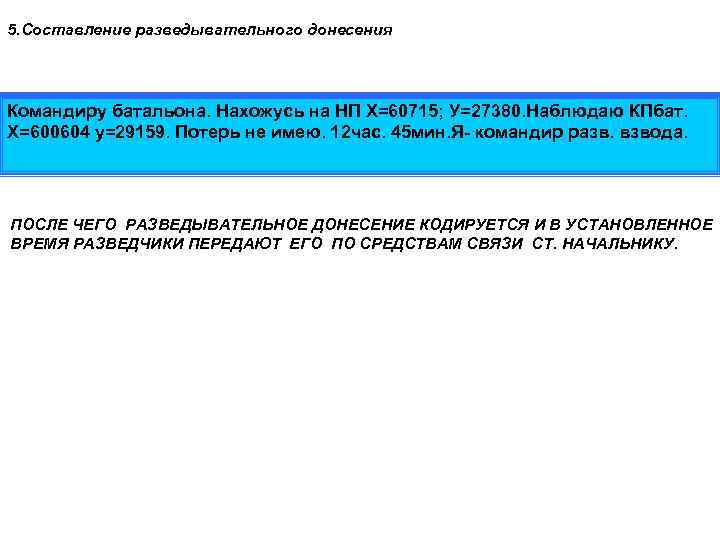

5. Составление разведывательного донесения Командиру батальона. Нахожусь на НП Х=60715; У=27380. Наблюдаю КПбат. Х=600604 у=29159. Потерь не имею. 12 час. 45 мин. Я- командир разв. взвода. ПОСЛЕ ЧЕГО РАЗВЕДЫВАТЕЛЬНОЕ ДОНЕСЕНИЕ КОДИРУЕТСЯ И В УСТАНОВЛЕННОЕ ВРЕМЯ РАЗВЕДЧИКИ ПЕРЕДАЮТ ЕГО ПО СРЕДСТВАМ СВЯЗИ СТ. НАЧАЛЬНИКУ.

КАКИЕ ЕСТЬ ВОПРОСЫ ?

Задание на самоподготовку: 1. Изучить учебный материал данного занятия. 2. Разобраться с работой на преобразователе координат.
