Військова академія КАФЕДРА тактико-спеціальної підготовки ВІЙСЬКОВА РОЗВІДКА в

Військова академія КАФЕДРА тактико-спеціальної підготовки „ВІЙСЬКОВА РОЗВІДКА (в т. ч. БОЙОВЕ ЗАСТОСУВАННЯ ТЕХНІЧНИХ ЗАСОБІВ РОЗВІДКИ)”

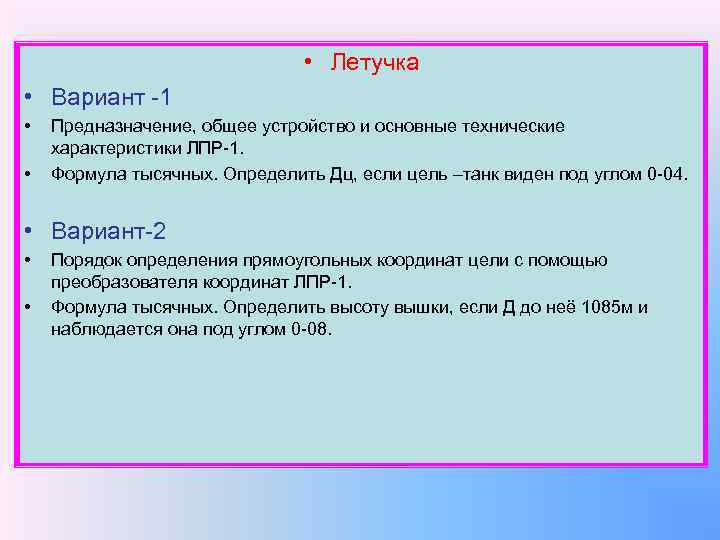

• Летучка • Вариант -1 • • Предназначение, общее устройство и основные технические характеристики ЛПР-1. Формула тысячных. Определить Дц, если цель –танк виден под углом 0 -04. • Вариант-2 • • Порядок определения прямоугольных координат цели с помощью преобразователя координат ЛПР-1. Формула тысячных. Определить высоту вышки, если Д до неё 1085 м и наблюдается она под углом 0 -08.

ТЕМА 2 НАБЛЮДАТЕЛЬНЫЙ ПОСТ

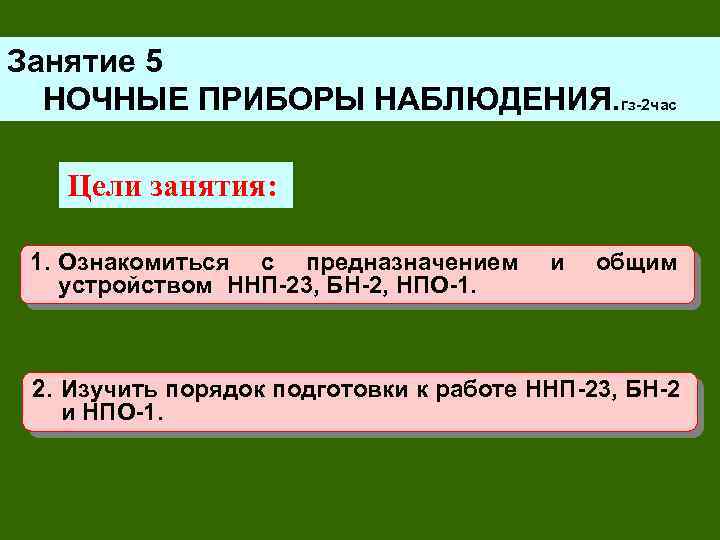

Занятие 5 НОЧНЫЕ ПРИБОРЫ НАБЛЮДЕНИЯ. гз-2 час Цели занятия: 1. Ознакомиться с предназначением устройством ННП-23, БН-2, НПО-1. и общим 2. Изучить порядок подготовки к работе ННП-23, БН-2 и НПО-1.

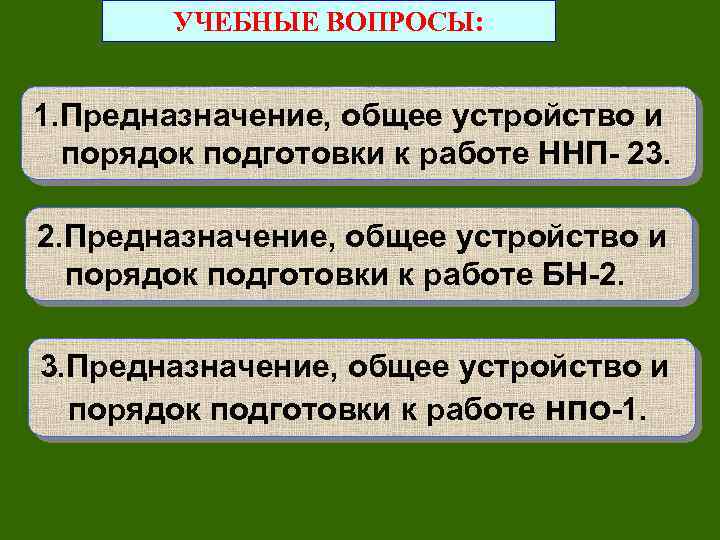

УЧЕБНЫЕ ВОПРОСЫ: 1. Предназначение, общее устройство и порядок подготовки к работе ННП- 23. 2. Предназначение, общее устройство и порядок подготовки к работе БН-2. 3. Предназначение, общее устройство и порядок подготовки к работе нпо-1.

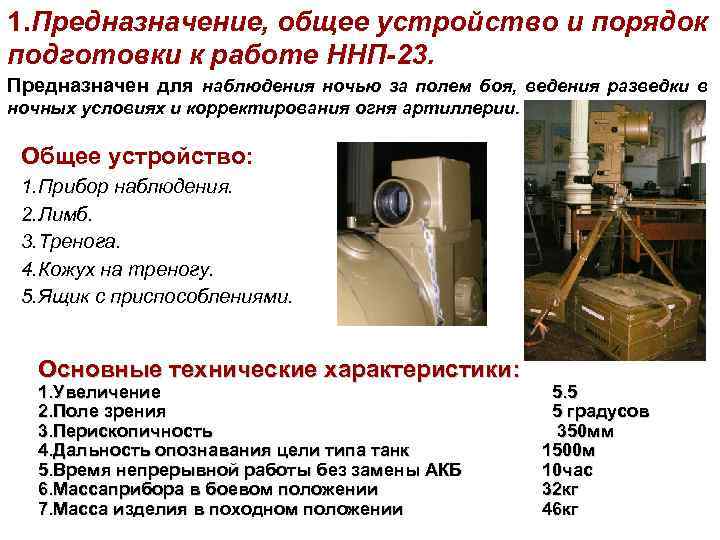

1. Предназначение, общее устройство и порядок подготовки к работе ННП-23. Предназначен для наблюдения ночью за полем боя, ведения разведки в ночных условиях и корректирования огня артиллерии. Общее устройство: 1. Прибор наблюдения. 2. Лимб. 3. Тренога. 4. Кожух на треногу. 5. Ящик с приспособлениями. Основные технические характеристики: 1. Увеличение 2. Поле зрения 3. Перископичность 4. Дальность опознавания цели типа танк 5. Время непрерывной работы без замены АКБ 6. Массаприбора в боевом положении 7. Масса изделия в походном положении 5. 5 5 градусов 350 мм 1500 м 10 час 32 кг 46 кг

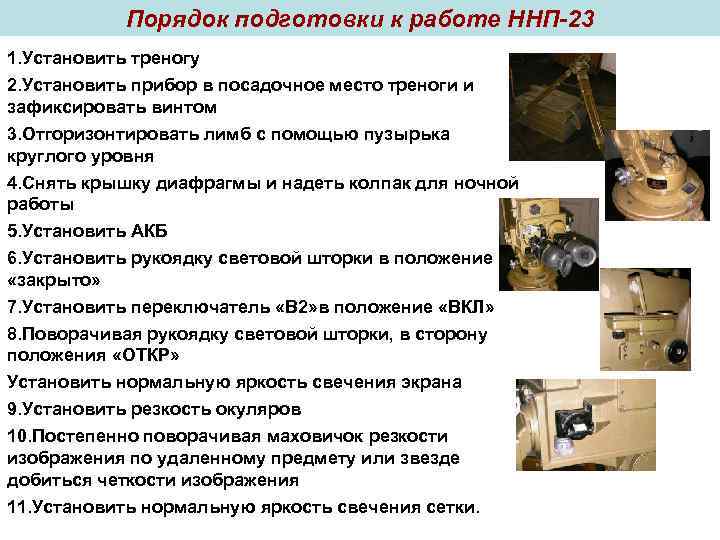

Порядок подготовки к работе ННП-23 1. Установить треногу 2. Установить прибор в посадочное место треноги и зафиксировать винтом 3. Отгоризонтировать лимб с помощью пузырька круглого уровня 4. Снять крышку диафрагмы и надеть колпак для ночной работы 5. Установить АКБ 6. Установить рукоядку световой шторки в положение «закрыто» 7. Установить переключатель «В 2» в положение «ВКЛ» 8. Поворачивая рукоядку световой шторки, в сторону положения «ОТКР» Установить нормальную яркость свечения экрана 9. Установить резкость окуляров 10. Постепенно поворачивая маховичок резкости изображения по удаленному предмету или звезде добиться четкости изображения 11. Установить нормальную яркость свечения сетки.

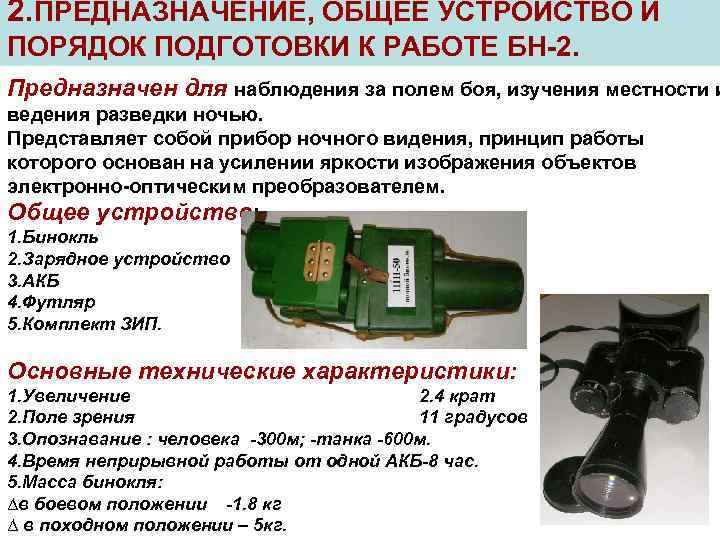

2. ПРЕДНАЗНАЧЕНИЕ, ОБЩЕЕ УСТРОЙСТВО И ПОРЯДОК ПОДГОТОВКИ К РАБОТЕ БН-2. Предназначен для наблюдения за полем боя, изучения местности и ведения разведки ночью. Представляет собой прибор ночного видения, принцип работы которого основан на усилении яркости изображения объектов электронно-оптическим преобразователем. Общее устройство: 1. Бинокль 2. Зарядное устройство 3. АКБ 4. Футляр 5. Комплект ЗИП. Основные технические характеристики: 1. Увеличение 2. 4 крат 2. Поле зрения 11 градусов 3. Опознавание : человека -300 м; -танка -600 м. 4. Время неприрывной работы от одной АКБ-8 час. 5. Масса бинокля: ∆в боевом положении -1. 8 кг ∆ в походном положении – 5 кг.

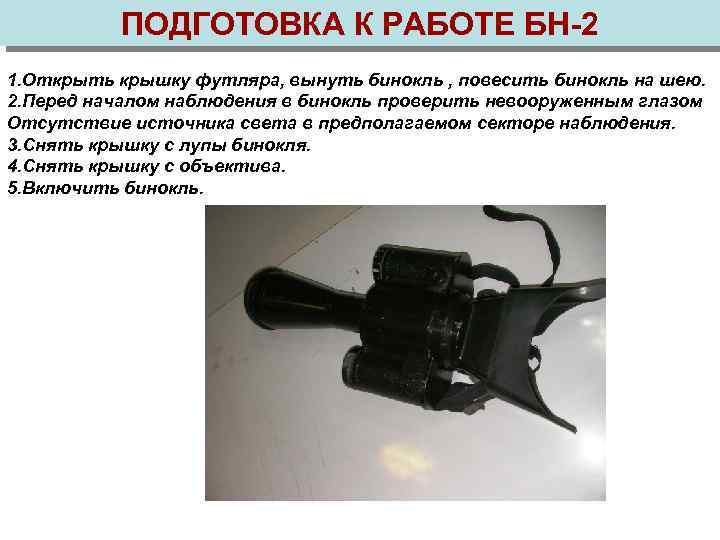

ПОДГОТОВКА К РАБОТЕ БН-2 1. Открыть крышку футляра, вынуть бинокль , повесить бинокль на шею. 2. Перед началом наблюдения в бинокль проверить невооруженным глазом Отсутствие источника света в предполагаемом секторе наблюдения. 3. Снять крышку с лупы бинокля. 4. Снять крышку с объектива. 5. Включить бинокль.

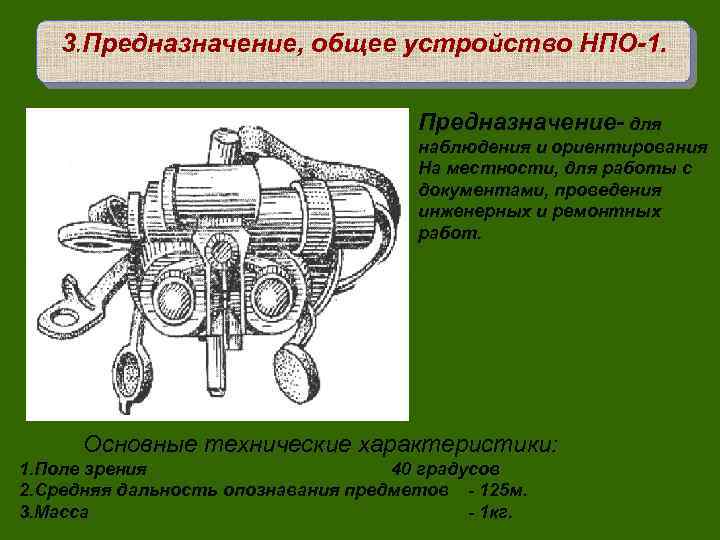

3. Предназначение, общее устройство НПО-1. Предназначение- для наблюдения и ориентирования На местности, для работы с документами, проведения инженерных и ремонтных работ. Основные технические характеристики: 1. Поле зрения 40 градусов 2. Средняя дальность опознавания предметов - 125 м. 3. Масса - 1 кг.

Задание на самоподготовку: 1. Изучить учебный материал данного занятия. 2. Разобраться с работой на приборах ночной разведки.
