Військова академія КАФЕДРА тактико-спеціальної підготовки ТАКТИКО СПЕЦІАЛЬНА

Військова академія КАФЕДРА тактико-спеціальної підготовки ТАКТИКО – СПЕЦІАЛЬНА ПІДГОТОВКА

ЛЕТЮЧКА 1 ВАРІАНТ 1. Призначення та загальний устрій бінокля Би-8. 2. Формула тисячних. Визначити дальність до цілі, якщо відомо: кут між двума телеграфними столбами 0 -36. 2 ВАРІАНТ 1. Призначення та загальний устрій труби развідника ТР-8. 2. Формула тисячних. Визначити висоту одноповерхового дому, якщо дальність до нього 1800 м і наблюдаєтся під кутом 0 -04.

ТЕМА 7 Оптичні, оптико-електроні засоби розвідки.

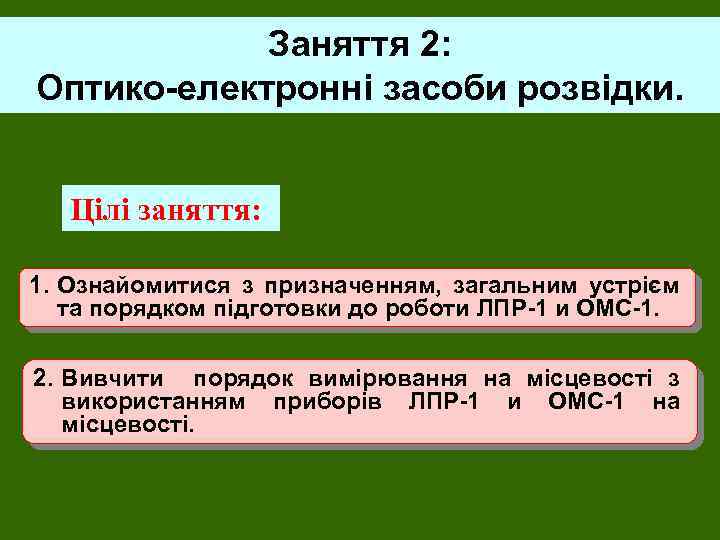

Заняття 2: Оптико-електронні засоби розвідки. Цілі заняття: 1. Ознайомитися з призначенням, загальним устрієм та порядком підготовки до роботи ЛПР-1 и ОМС-1. 2. Вивчити порядок вимірювання на місцевості з використанням приборів ЛПР-1 и ОМС-1 на місцевості.

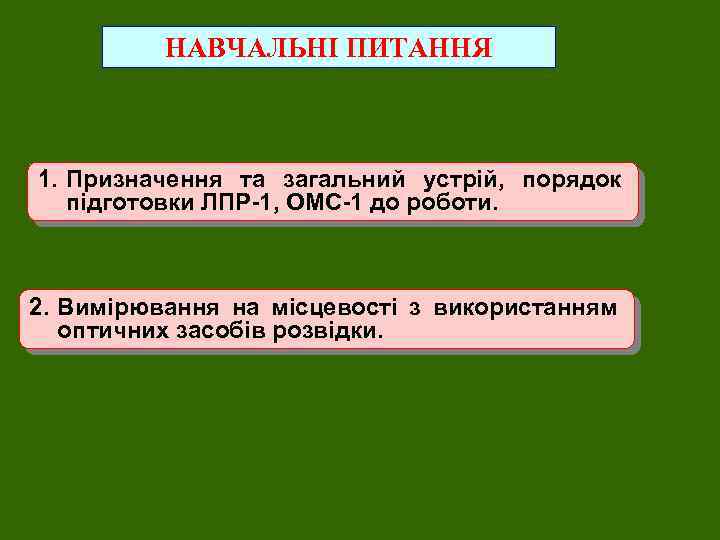

НАВЧАЛЬНІ ПИТАННЯ 1. Призначення та загальний устрій, порядок підготовки ЛПР-1, ОМС-1 до роботи. 2. Вимірювання на місцевості з використанням оптичних засобів розвідки.

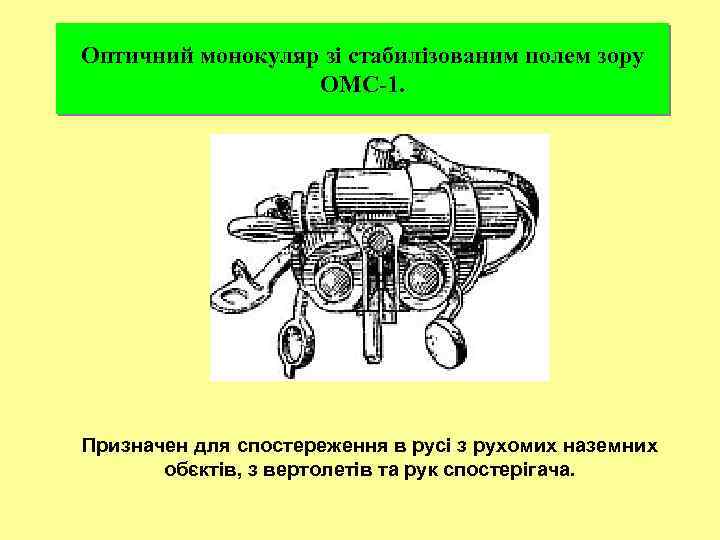

Оптичний монокуляр зі стабилізованим полем зору ОМС-1. Призначен для спостереження в русі з рухомих наземних обєктів, з вертолетів та рук спостерігача.

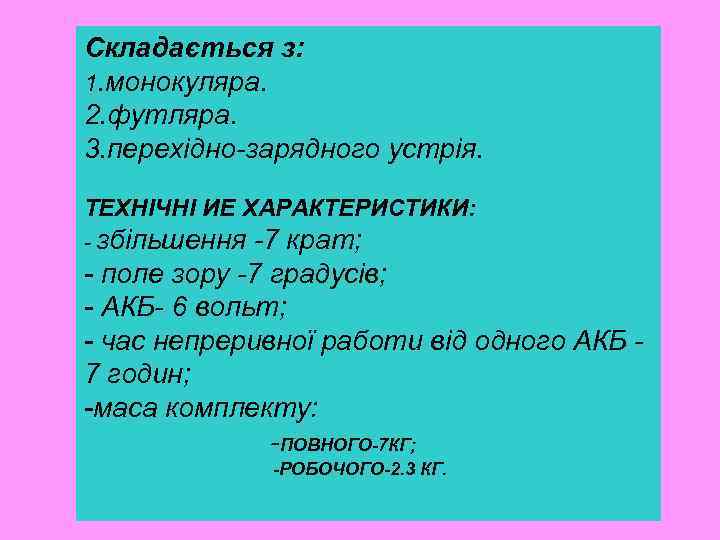

Складається з: 1. монокуляра. 2. футляра. 3. перехідно-зарядного устрія. ТЕХНІЧНІ ИЕ ХАРАКТЕРИСТИКИ: - збільшення -7 крат; - поле зору -7 градусів; - АКБ- 6 вольт; - час непреривної работи від одного АКБ 7 годин; -маса комплекту: -ПОВНОГО-7 КГ; -РОБОЧОГО-2. 3 КГ.

Лазерний прибор розвідки ЛПР-1.

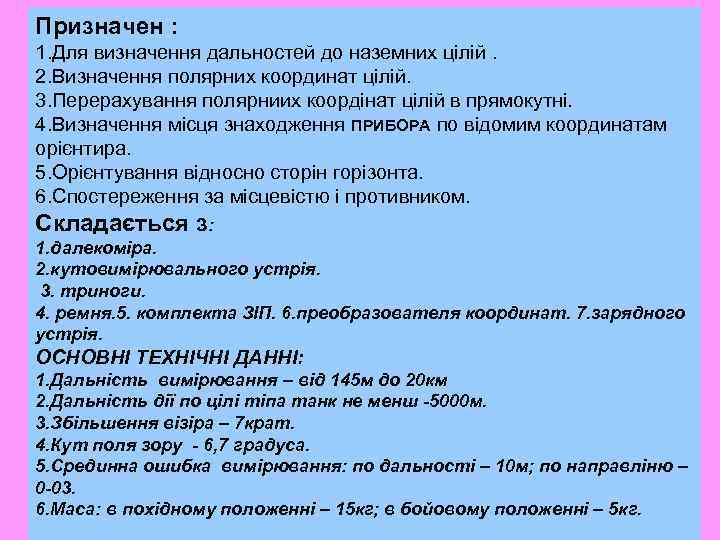

Призначен : 1. Для визначення дальностей до наземних цілій. 2. Визначення полярних координат цілій. 3. Перерахування полярниих коордінат цілій в прямокутні. 4. Визначення місця знаходження ПРИБОРА по відомим координатам орієнтира. 5. Орієнтування відносно сторін горізонта. 6. Спостереження за місцевістю і противником. Складається з: 1. далекоміра. 2. кутовимірювального устрія. 3. триноги. 4. ремня. 5. комплекта ЗІП. 6. преобразователя координат. 7. зарядного устрія. ОСНОВНІ ТЕХНІЧНІ ДАННІ: 1. Дальність вимірювання – від 145 м до 20 км 2. Дальність дії по цілі тіпа танк не менш -5000 м. 3. Збільшення візіра – 7 крат. 4. Кут поля зору - 6, 7 градуса. 5. Срединна ошибка вимірювання: по дальності – 10 м; по направліню – 0 -03. 6. Маса: в похідному положенні – 15 кг; в бойовому положенні – 5 кг.

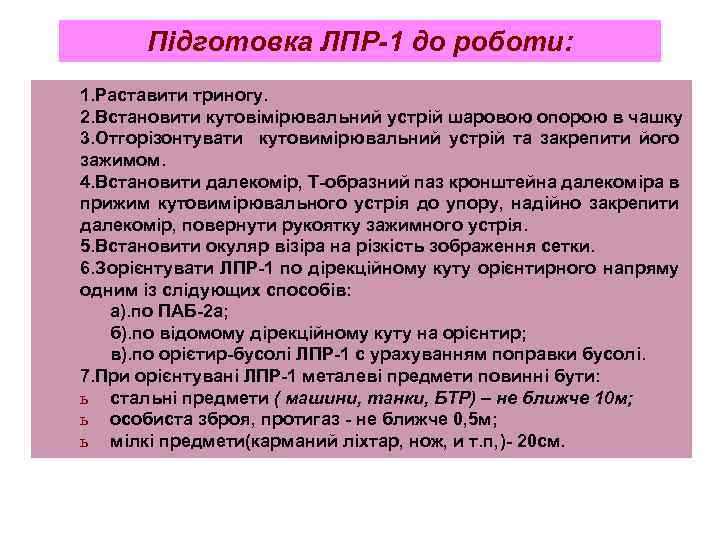

Підготовка ЛПР-1 до роботи: 1. Раставити триногу. 2. Встановити кутовімірювальний устрій шаровою опорою в чашку 3. Отгорізонтувати кутовимірювальний устрій та закрепити його зажимом. 4. Встановити далекомір, Т-образний паз кронштейна далекоміра в прижим кутовимірювального устрія до упору, надійно закрепити далекомір, повернути рукоятку зажимного устрія. 5. Встановити окуляр візіра на різкість зображення сетки. 6. Зорієнтувати ЛПР-1 по дірекційному куту орієнтирного напряму одним із слідующих способів: а). по ПАБ-2 а; б). по відомому дірекційному куту на орієнтир; в). по орієтир-бусолі ЛПР-1 с урахуванням поправки бусолі. 7. При орієнтувані ЛПР-1 металеві предмети повинні бути: ь стальні предмети ( машини, танки, БТР) – не ближче 10 м; ь особиста зброя, протигаз - не ближче 0, 5 м; ь мілкі предмети(карманий ліхтар, нож, и т. п, )- 20 cм.

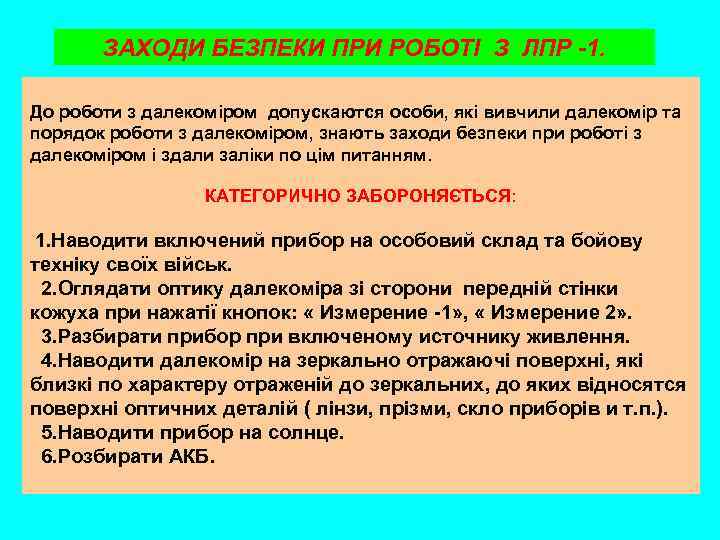

ЗАХОДИ БЕЗПЕКИ ПРИ РОБОТІ З ЛПР -1. До роботи з далекоміром допускаются особи, які вивчили далекомір та порядок роботи з далекоміром, знають заходи безпеки при роботі з далекоміром і здали заліки по цім питанням. КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ: 1. Наводити включений прибор на особовий склад та бойову техніку своїх військ. 2. Оглядати оптику далекоміра зі сторони передній стінки кожуха при нажатії кнопок: « Измерение -1» , « Измерение 2» . 3. Разбирати прибор при включеному источнику живлення. 4. Наводити далекомір на зеркально отражаючі поверхні, які близкі по характеру отраженій до зеркальних, до яких відносятся поверхні оптичних деталій ( лінзи, прізми, скло приборів и т. п. ). 5. Наводити прибор на солнце. 6. Розбирати АКБ.

2. ВИМІРЮВАННЯ НА МІСЦЕВОСТІ З ВИКОРИСТАННЯМ ОПТИЧНИХ ЗАСОБІВ РОЗВІДКИ. ВИМІРЮЮТЬ: ь Вимірювання горізонтальних кутів; ь -Вимірювання вертикальних кутів; ь -Вимірювання дальностей до цілі (обєкта); ь -Визначення полярних координат цілі (обєкта); ь -Коректирують вогонь артиллерії.

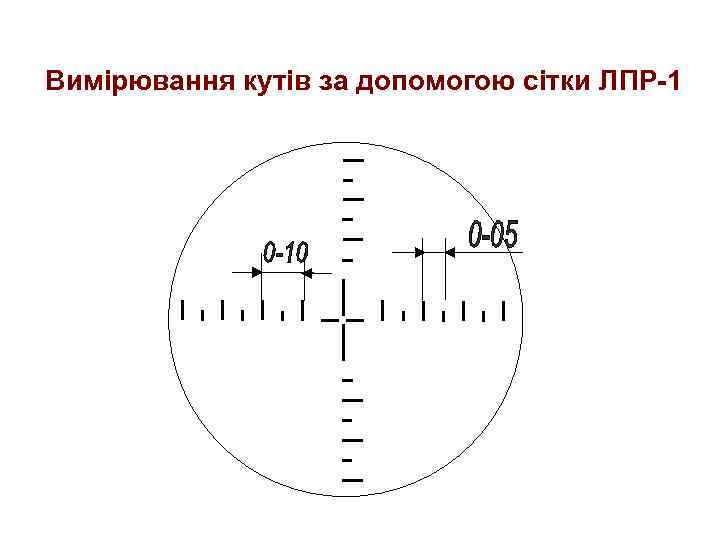

Вимірювання кутів за допомогою сітки ЛПР-1

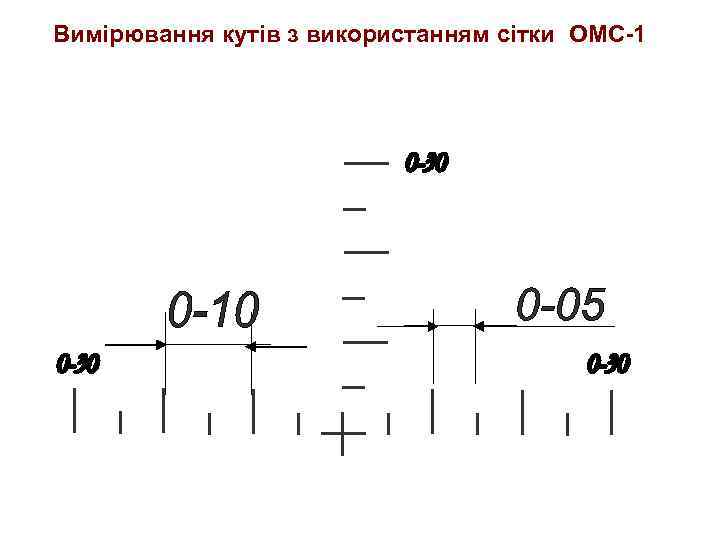

Вимірювання кутів з використанням сітки ОМС-1

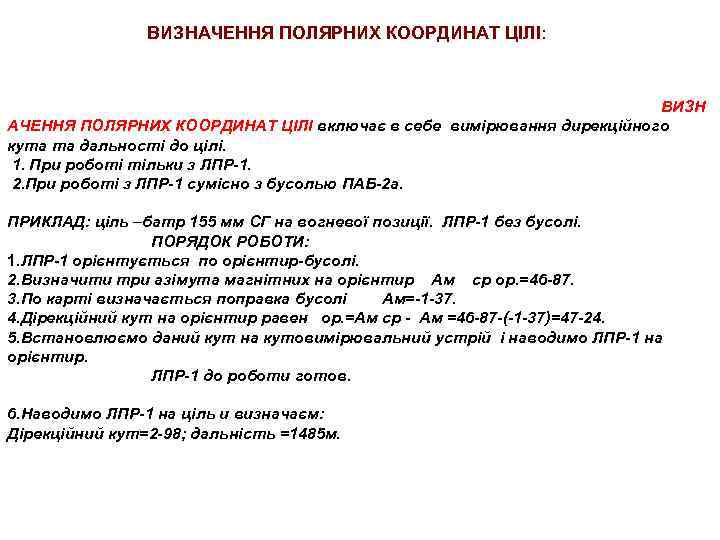

ВИЗНАЧЕННЯ ПОЛЯРНИХ КООРДИНАТ ЦІЛІ: ВИЗН АЧЕННЯ ПОЛЯРНИХ КООРДИНАТ ЦІЛІ включає в себе вимірювання дирекційного кута та дальності до цілі. 1. При роботі тільки з ЛПР-1. 2. При роботі з ЛПР-1 сумісно з бусолью ПАБ-2 а. ПРИКЛАД: ціль –батр 155 мм СГ на вогневої позиції. ЛПР-1 без бусолі. ПОРЯДОК РОБОТИ: 1. ЛПР-1 орієнтується по орієнтир-бусолі. 2. Визначити три азімута магнітних на орієнтир Ам ср ор. =46 -87. 3. По карті визначається поправка бусолі Ам=-1 -37. 4. Дірекційний кут на орієнтир равен ор. =Ам ср - Ам =46 -87 -(-1 -37)=47 -24. 5. Встановлюємо даний кут на кутовимірювальний устрій і наводимо ЛПР-1 на орієнтир. ЛПР-1 до роботи готов. 6. Наводимо ЛПР-1 на ціль и визначаєм: Дірекційний кут=2 -98; дальність =1485 м.

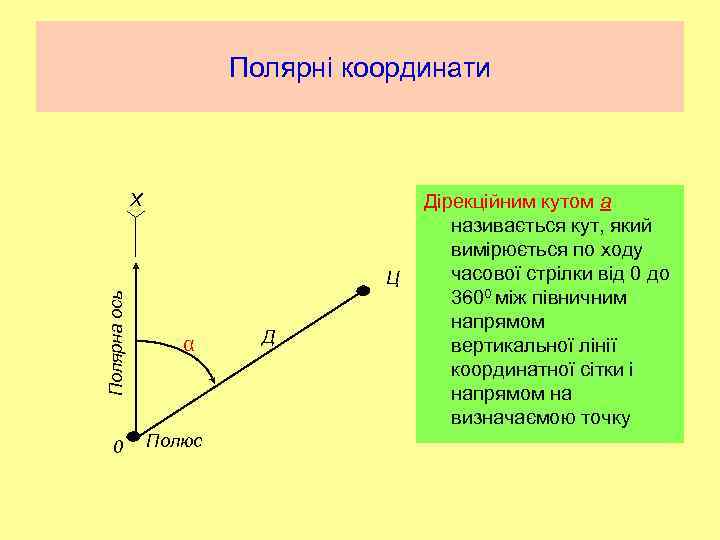

Полярні координати Х Полярна ось Ц 0 α Полюс Д Дірекційним кутом а називається кут, який вимірюється по ходу часової стрілки від 0 до 3600 між півничним напрямом вертикальної лінії координатної сітки і напрямом на визначаємою точку

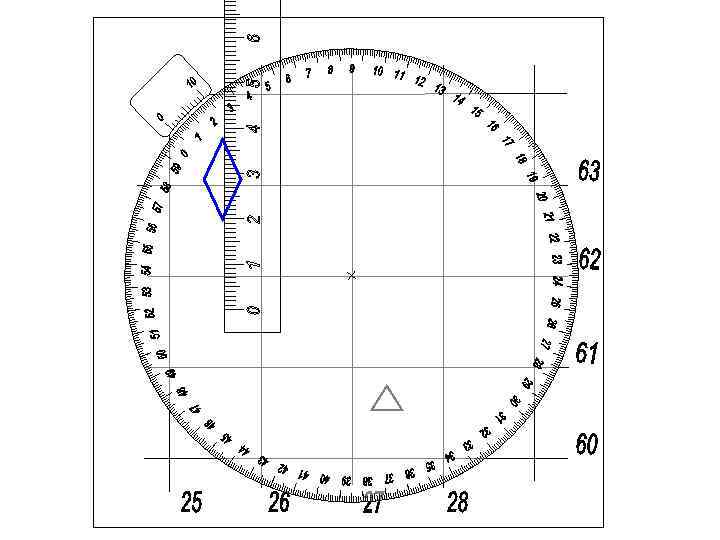

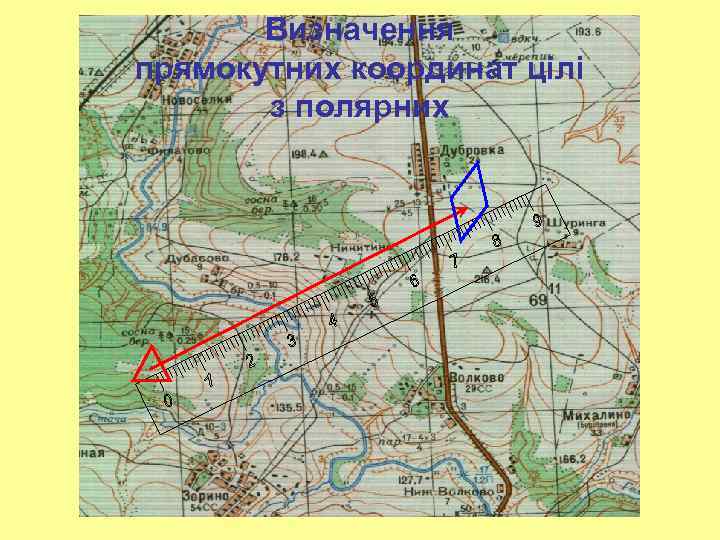

Визначення прямокутних координат цілі з полярних

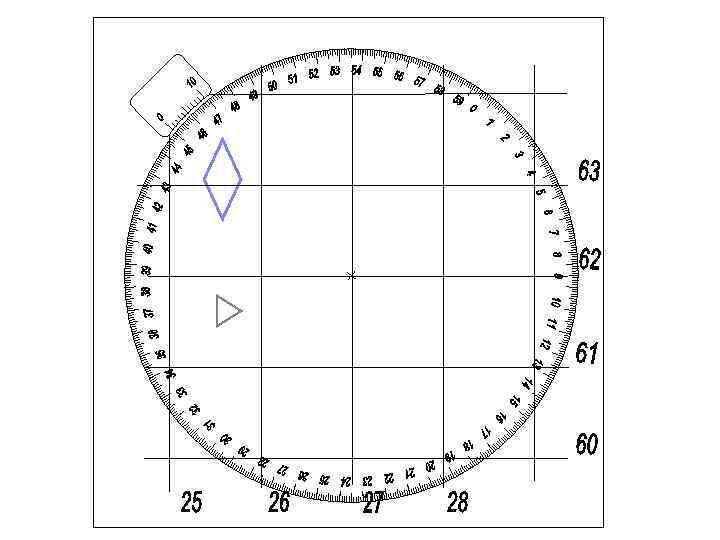

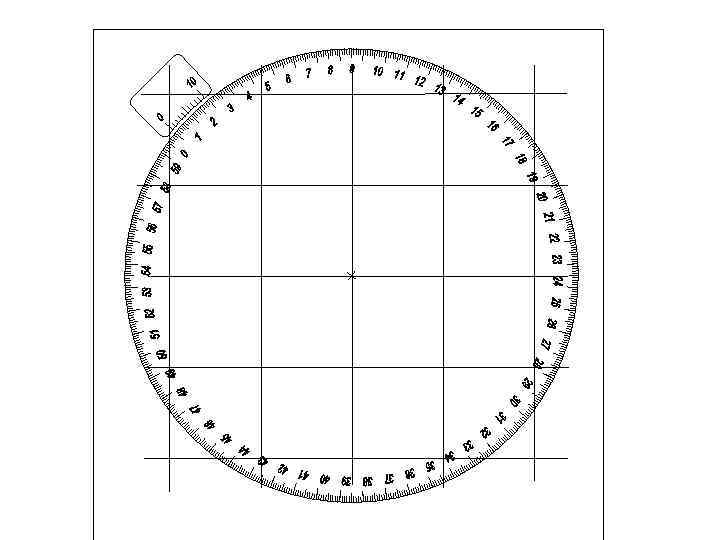

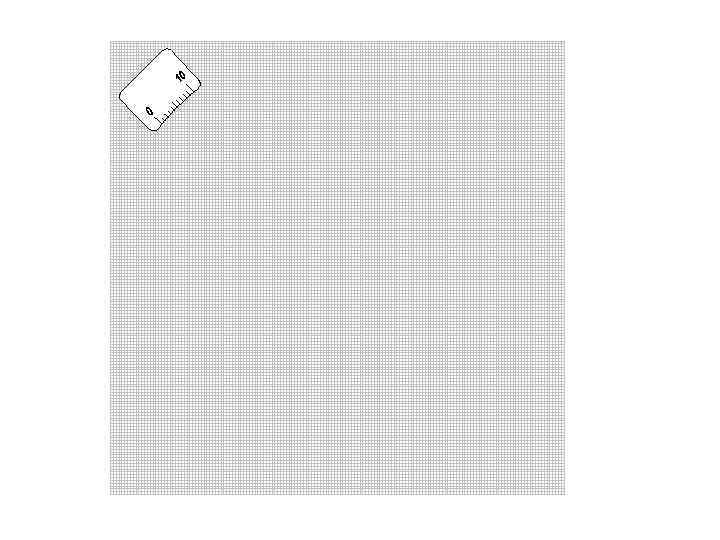

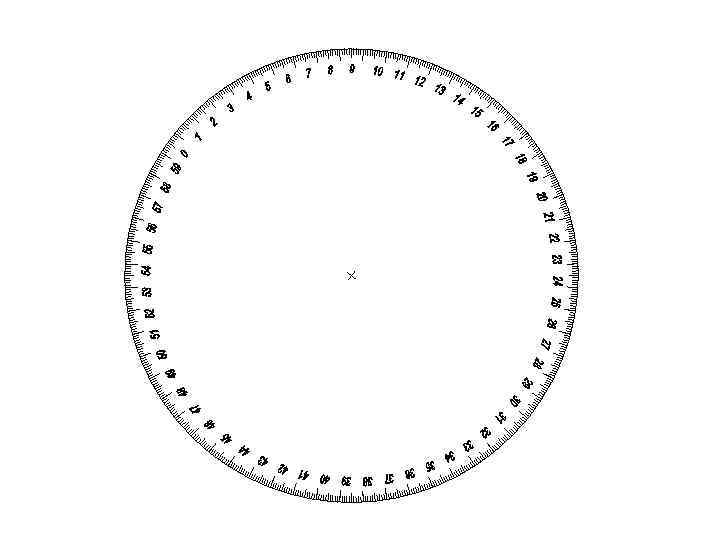

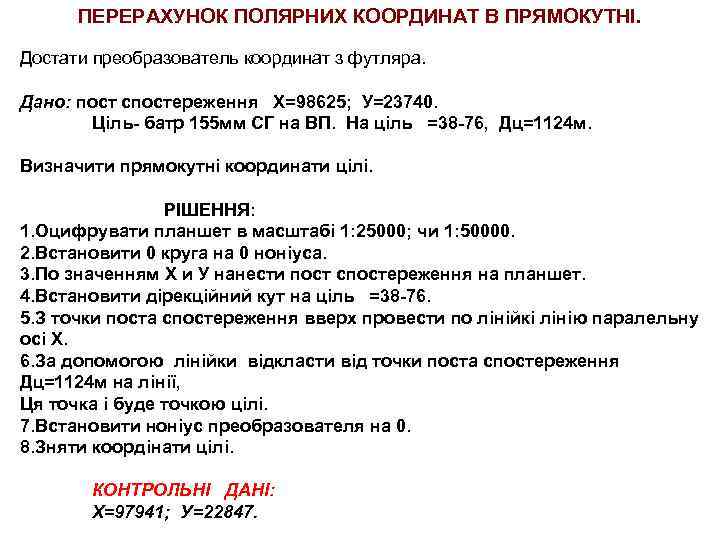

ПЕРЕРАХУНОК ПОЛЯРНИХ КООРДИНАТ В ПРЯМОКУТНІ. Достати преобразователь координат з футляра. Дано: пост спостереження Х=98625; У=23740. Ціль- батр 155 мм СГ на ВП. На ціль =38 -76, Дц=1124 м. Визначити прямокутні координати цілі. РІШЕННЯ: 1. Оцифрувати планшет в масштабі 1: 25000; чи 1: 50000. 2. Встановити 0 круга на 0 ноніуса. 3. По значенням Х и У нанести пост спостереження на планшет. 4. Встановити дірекційний кут на ціль =38 -76. 5. З точки поста спостереження вверх провести по лінійкі лінію паралельну осі Х. 6. За допомогою лінійки відкласти від точки поста спостереження Дц=1124 м на лінії, Ця точка і буде точкою цілі. 7. Встановити ноніус преобразователя на 0. 8. Зняти коордінати цілі. КОНТРОЛЬНІ ДАНІ: Х=97941; У=22847.

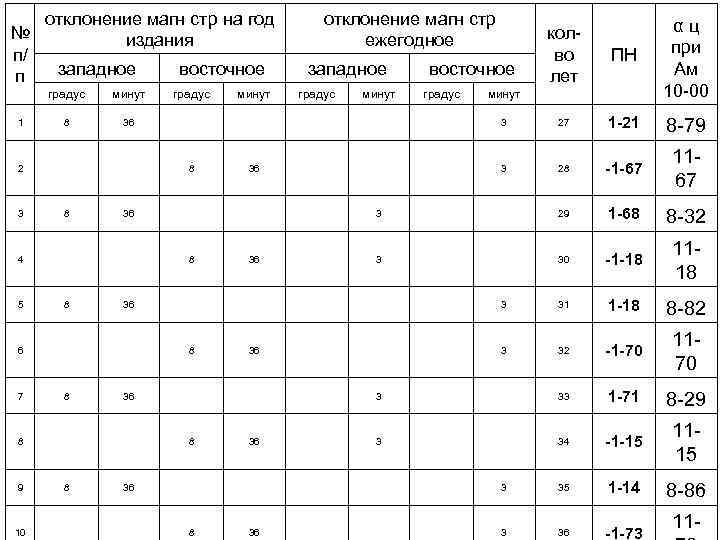

№ п/ п отклонение магн стр на год издания западное градус 1 минут 8 8 8 10 28 -1 -67 1167 29 1 -68 8 -32 3 30 -1 -18 1118 31 1 -18 8 -82 3 32 -1 -70 1170 33 1 -71 8 -29 3 34 -1 -15 1115 3 8 8 36 35 1 -14 8 -86 3 36 -1 -73 минут 36 36 8 8 градус 36 8 9 3 3 8 6 7 8 -79 западное 36 36 4 5 1 -21 3 8 минут 27 3 градус ПН αц при Ам 10 -00 3 восточное колво лет 36 2 3 отклонение магн стр ежегодное 36 36 8 36 восточное градус минут 11 -

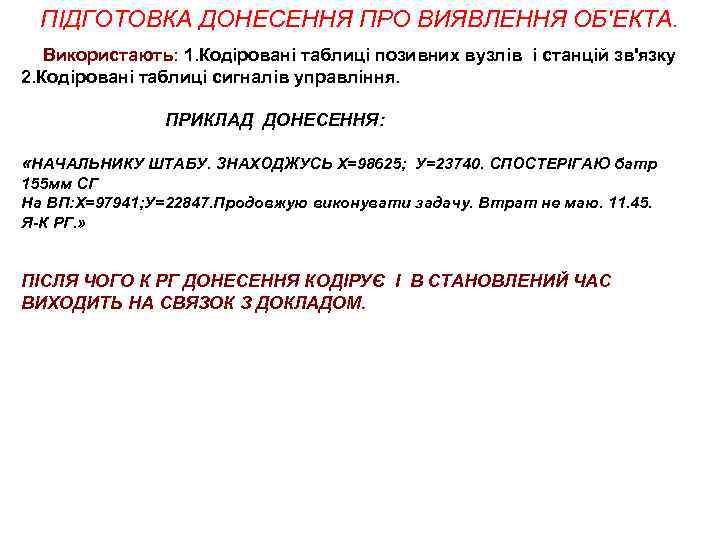

ПІДГОТОВКА ДОНЕСЕННЯ ПРО ВИЯВЛЕННЯ ОБ'ЕКТА. Використають: 1. Кодіровані таблиці позивних вузлів і станцій зв'язку 2. Кодіровані таблиці сигналів управління. ПРИКЛАД ДОНЕСЕННЯ: «НАЧАЛЬНИКУ ШТАБУ. ЗНАХОДЖУСЬ Х=98625; У=23740. СПОСТЕРІГАЮ батр 155 мм СГ На ВП: Х=97941; У=22847. Продовжую виконувати задачу. Втрат не маю. 11. 45. Я-К РГ. » ПІСЛЯ ЧОГО К РГ ДОНЕСЕННЯ КОДІРУЄ І В СТАНОВЛЕНИЙ ЧАС ВИХОДИТЬ НА СВЯЗОК З ДОКЛАДОМ.

ЯКІ Є ПИТАННЯ ?

Завдання на самопідготовку: 1. Вивчити навчальний матеріал даного заняття. 2. Разібратися з роботою на преобразователі координат.
