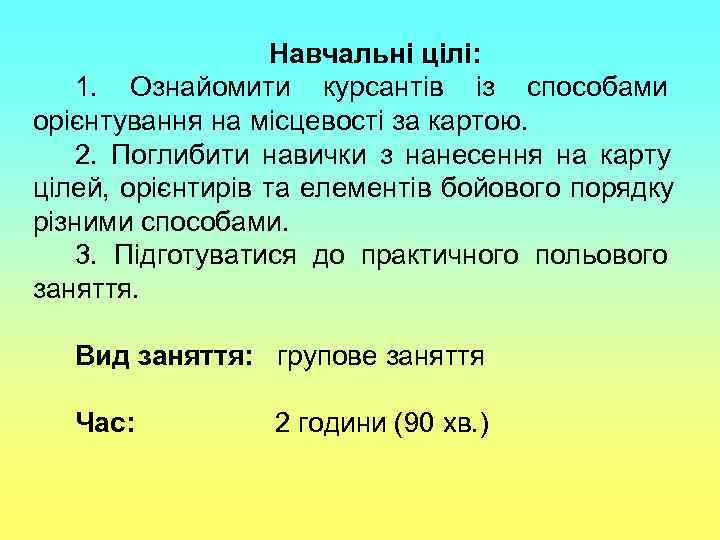

Навчальні цілі: 1. Ознайомити курсантів із способами орієнтування на місцевості за картою. 2. Поглибити навички з нанесення на карту цілей, орієнтирів та елементів бойового порядку різними способами. 3. Підготуватися до практичного польового заняття. Вид заняття: групове заняття Час: 2 години (90 хв. )

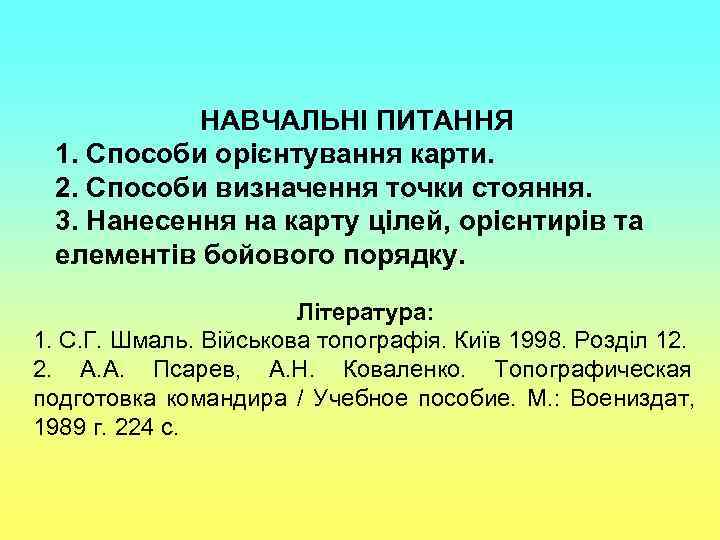

НАВЧАЛЬНІ ПИТАННЯ 1. Способи орієнтування карти. 2. Способи визначення точки стояння. 3. Нанесення на карту цілей, орієнтирів та елементів бойового порядку. Література: 1. С. Г. Шмаль. Військова топографія. Київ 1998. Розділ 12. 2. А. А. Псарев, А. Н. Коваленко. Топографическая подготовка командира / Учебное пособие. М. : Воениздат, 1989 г. 224 с.

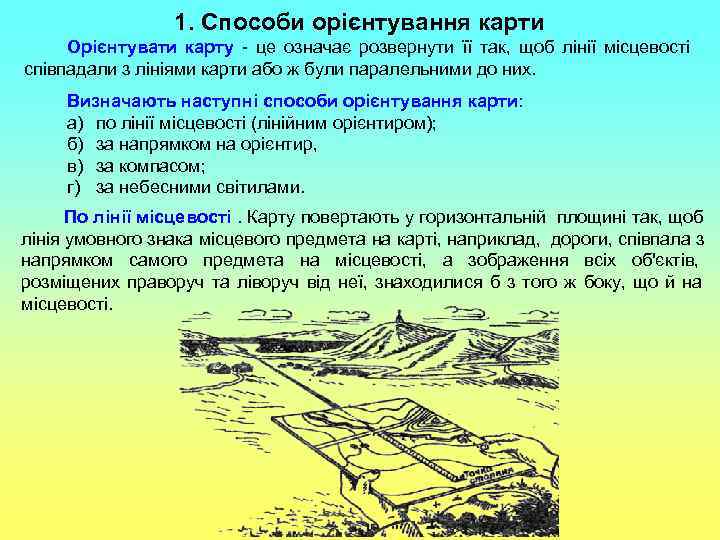

1. Способи орієнтування карти Орієнтувати карту - це означає розвернути її так, щоб лінії місцевості співпадали з лініями карти або ж були паралельними до них. Визначають наступні способи орієнтування карти: а) по лінії місцевості (лінійним орієнтиром); б) за напрямком на орієнтир, в) за компасом; г) за небесними світилами. По лінії місцевості. Карту повертають у горизонтальній площині так, щоб лінія умовного знака місцевого предмета на карті, наприклад, дороги, співпала з напрямком самого предмета на місцевості, а зображення всіх об'єктів, розміщених праворуч та ліворуч від неї, знаходилися б з того ж боку, що й на місцевості.

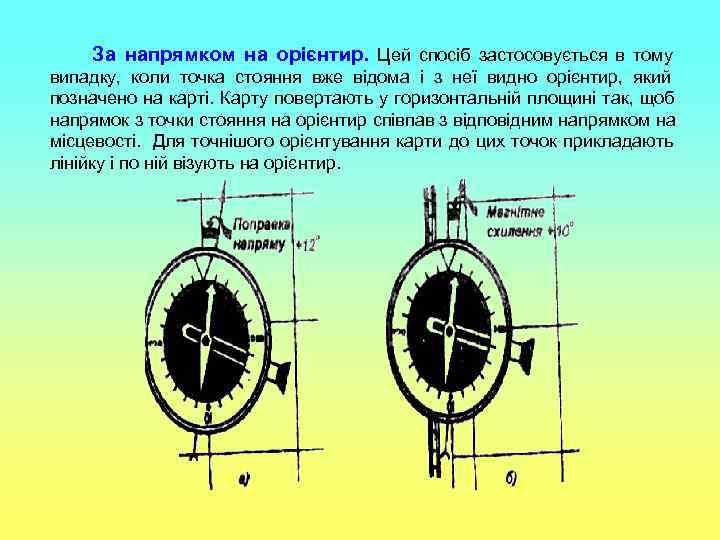

За напрямком на орієнтир. Цей спосіб застосовується в тому випадку, коли точка стояння вже відома і з неї видно орієнтир, який позначено на карті. Карту повертають у горизонтальній площині так, щоб напрямок з точки стояння на орієнтир співпав з відповідним напрямком на місцевості. Для точнішого орієнтування карти до цих точок прикладають лінійку і по ній візують на орієнтир.

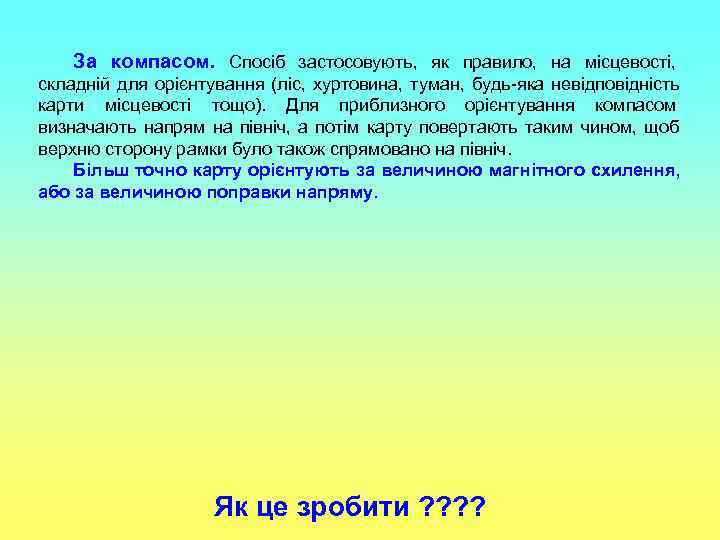

За компасом. Спосіб застосовують, як правило, на місцевості, складній для орієнтування (ліс, хуртовина, туман, будь-яка невідповідність карти місцевості тощо). Для приблизного орієнтування компасом визначають напрям на північ, а потім карту повертають таким чином, щоб верхню сторону рамки було також спрямовано на північ. Більш точно карту орієнтують за величиною магнітного схилення, або за величиною поправки напряму. Як це зробити ? ?

За компасом карту орієнтують: за величиною магнітного схилення, або за величиною поправки напряму Кут між геодезичним меридіаном Рішення даної точки і її магнітним 1. ∆ = (2012 – 1993)∙ (+0° 02’) = 19 ∙ (+0° 02’) = +0° 38’ меридіаном, направленим на північ, 2. ПН =[(+6° 15’)+(+0° 38’)] – (- 2° 21’ ) = +9° 14’ називається схиленням магнітної 3. а = Ам + ( ± ПН) стрілки або магнітним схиленням 1. ∆ = (2012 – 1993)∙ (+0° 02’) = 19 ∙ (+0° 02’) = +0° 38’ = (+6° 15’)+(+0° 38’) = +6° 53’ 2. А = Ам + ( ± )

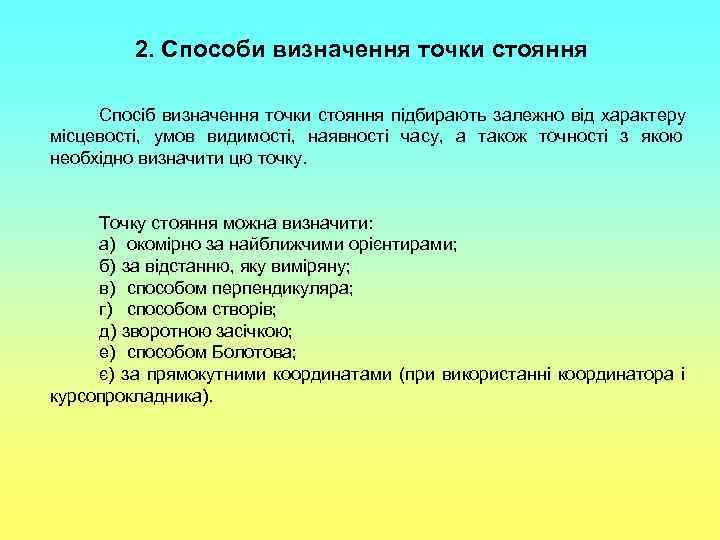

2. Способи визначення точки стояння Спосіб визначення точки стояння підбирають залежно від характеру місцевості, умов видимості, наявності часу, а також точності з якою необхідно визначити цю точку. Точку стояння можна визначити: а) окомірно за найближчими орієнтирами; б) за відстанню, яку виміряну; в) способом перпендикуляра; г) способом створів; д) зворотною засічкою; е) способом Болотова; є) за прямокутними координатами (при використанні координатора і курсопрокладника).

Визначення точки стояння - ОКОМІРНО ЗА НАЙБЛИЖЧИМИ ОРІЄНТИРАМИ точку стояння визначають на середньопересіченій місцевості коли точка стояння знаходиться поблизу від об'єкта місцевості, який зображено на карті. Для цього орієнтують карту, намічають 2 -3 найближчих орієнтири і визначають окомірно відстань до них. За визначеними відстанями, враховуючи напрямки, наносять точку стояння.

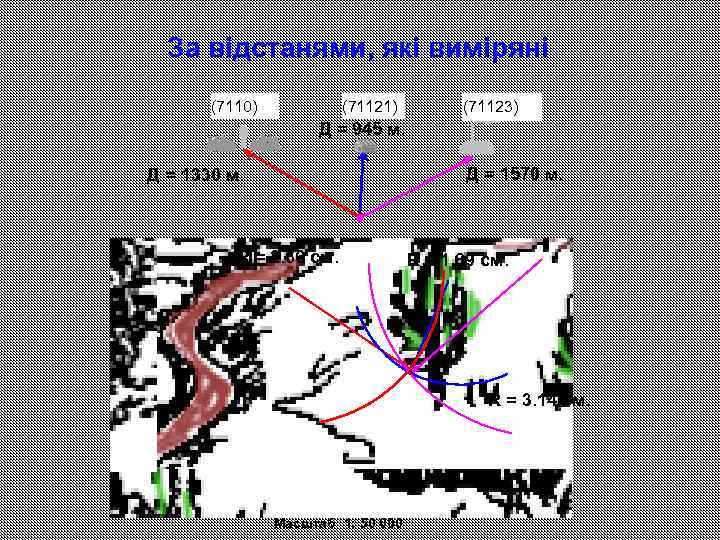

За відстанями, які виміряні (7110) (71121) (71123) Д = 945 м. Д = 1330 м. Д = 1570 м. R = 2. 66 cм. R = 1. 89 cм. R = 3. 14 cм. Масштаб 1: 50 000

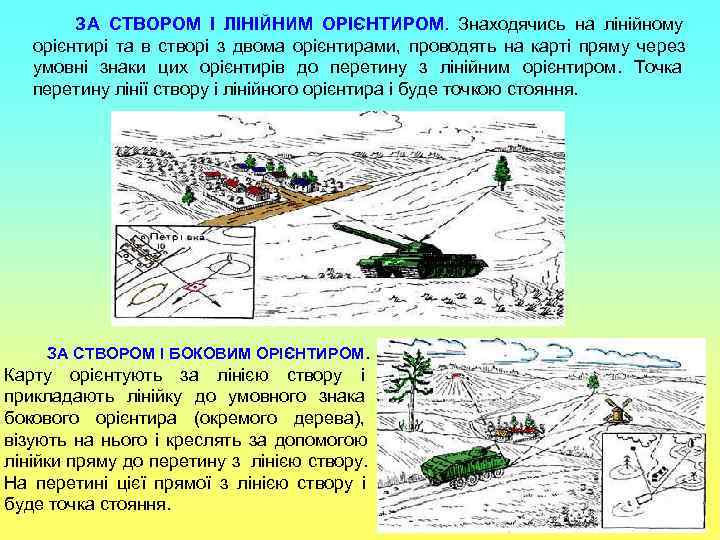

ЗА СТВОРОМ І ЛІНІЙНИМ ОРІЄНТИРОМ. Знаходячись на лінійному орієнтирі та в створі з двома орієнтирами, проводять на карті пряму через умовні знаки цих орієнтирів до перетину з лінійним орієнтиром. Точка перетину лінії створу і лінійного орієнтира і буде точкою стояння. ЗА СТВОРОМ І БОКОВИМ ОРІЄНТИРОМ. Карту орієнтують за лінією створу і прикладають лінійку до умовного знака бокового орієнтира (окремого дерева), візують на нього і креслять за допомогою лінійки пряму до перетину з лінією створу. На перетині цієї прямої з лінією створу і буде точка стояння.

ЗВОРОТНЯ ЗАСІЧКА ЗА ДВОМА-ТРЬОМА ОРІЄНТИРАМИ. Спосіб застосовується переважно на відкритій місцевості, бідній на орієнтири, коли визначено три (принаймні два) орієнтири. За можливістю, варто використовувати орієнтири, найближчі до точки стояння. Карту ретельно орієнтують за компасом, прикладають лінійку до умовного знака одного з орієнтирів на карті і направляють її в бік того ж орієнтира, а потім креслять лінію від орієнтира на себе. Не порушуючи орієнтацію карти, так само креслять напрями від другого і третього орієнтирів. Перетин напрямів трьох орієнтирів, як правило, утворює трикутник помилок, центр якого і буде точкою стояння. Якщо сторона трикутника помилок більша за 2 мм, тоді засічку повторюють.

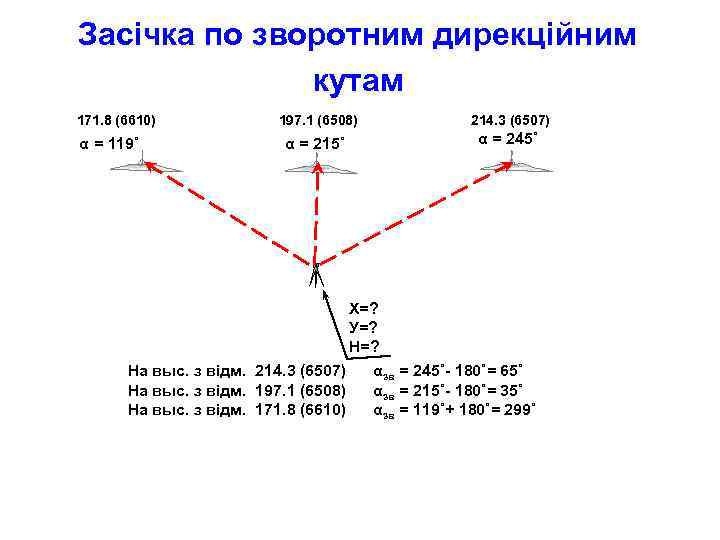

Засічка по зворотним дирекційним кутам 171. 8 (6610) 197. 1 (6508) 214. 3 (6507) α = 119˚ α = 215˚ α = 245˚ Х=? У=? Н=? На выс. з відм. 214. 3 (6507) αзв = 245˚- 180˚= 65˚ На выс. з відм. 197. 1 (6508) αзв = 215˚- 180˚= 35˚ На выс. з відм. 171. 8 (6610) αзв = 119˚+ 180˚= 299˚

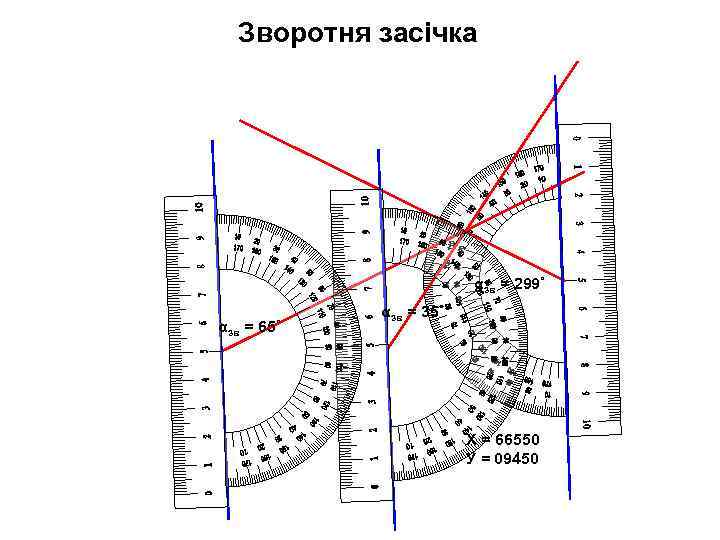

Зворотня засічка αзв = 299˚ αзв = 35˚ αзв = 65˚ Х = 66550 У = 09450

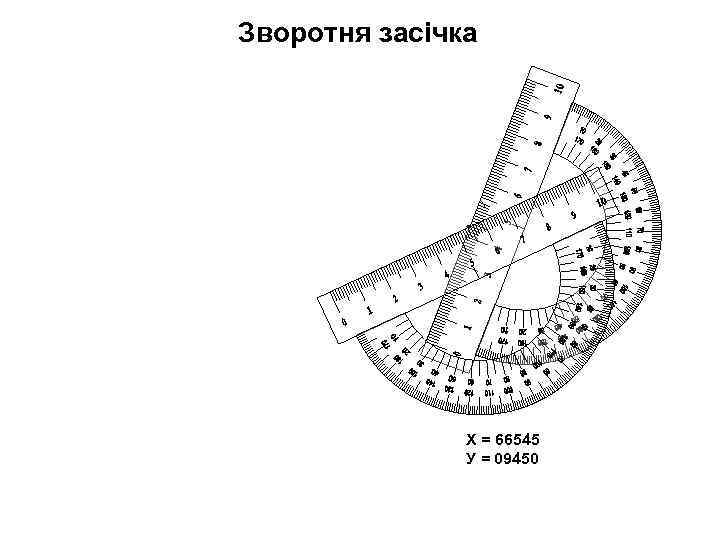

Зворотня засічка Х = 66545 У = 09450

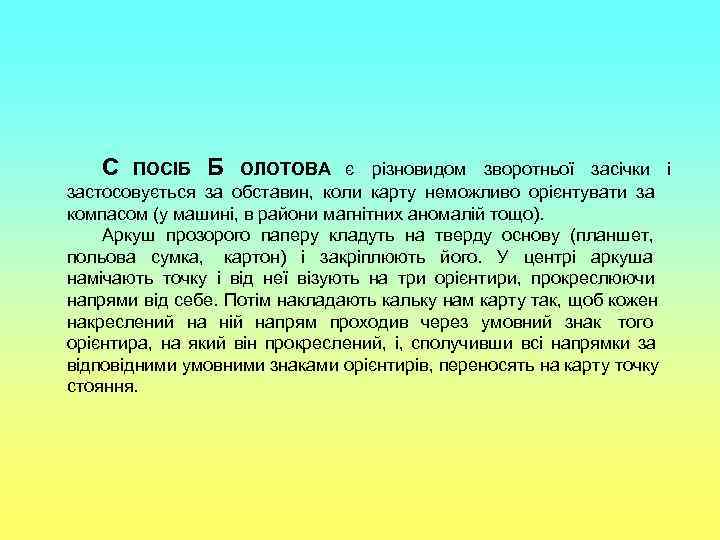

С ПОСІБ Б ОЛОТОВА є різновидом зворотньої засічки і застосовується за обставин, коли карту неможливо орієнтувати за компасом (у машині, в райони магнітних аномалій тощо). Аркуш прозорого паперу кладуть на тверду основу (планшет, польова сумка, картон) і закріплюють його. У центрі аркуша намічають точку і від неї візують на три орієнтири, прокреслюючи напрями від себе. Потім накладають кальку нам карту так, щоб кожен накреслений на ній напрям проходив через умовний знак того орієнтира, на який він прокреслений, і, сполучивши всі напрямки за відповідними умовними знаками орієнтирів, переносять на карту точку стояння.

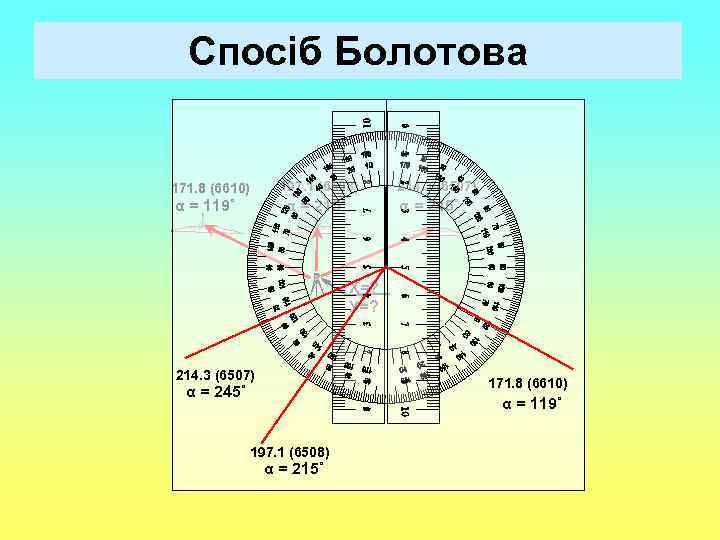

Спосіб Болотова 171. 8 (6610) 197. 1 (6508) 214. 3 (6507) α = 119˚ α = 215˚ α = 245˚ Х=? У=? 214. 3 (6507) 171. 8 (6610) α = 245˚ α = 119˚ 197. 1 (6508) α = 215˚

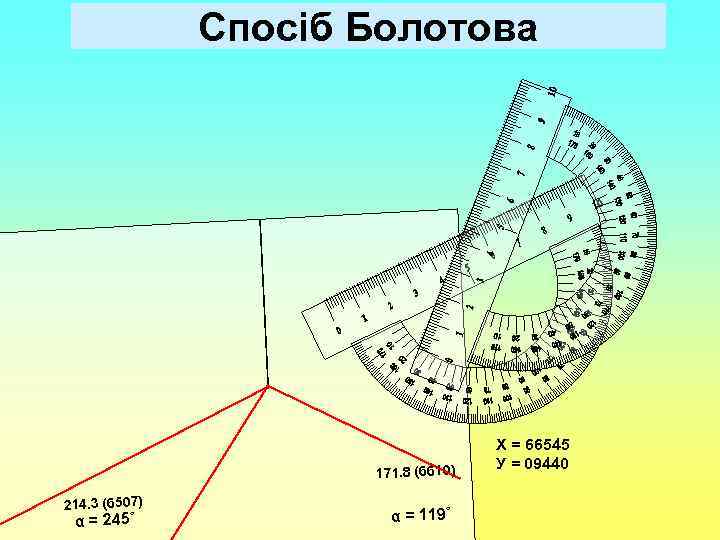

Спосіб Болотова Х = 66545 У = 09440 171. 8 (6610) 214. 3 (6507) α = 245˚ α = 119˚

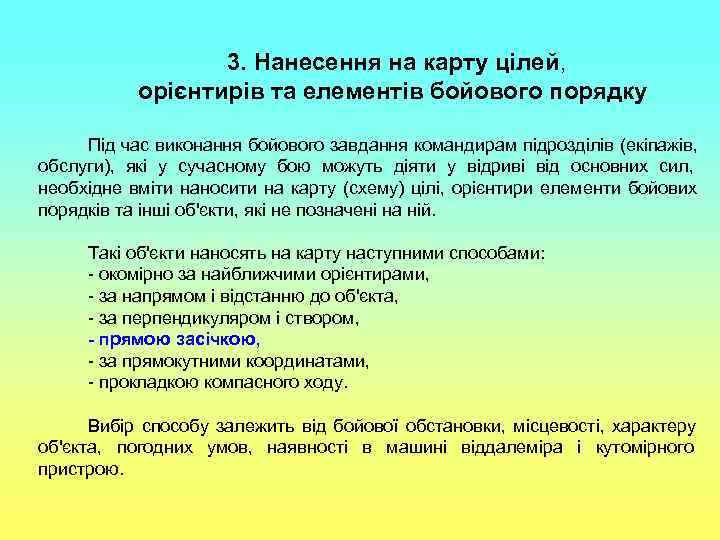

3. Нанесення на карту цілей, орієнтирів та елементів бойового порядку Під час виконання бойового завдання командирам підрозділів (екіпажів, обслуги), які у сучасному бою можуть діяти у відриві від основних сил, необхідне вміти наносити на карту (схему) цілі, орієнтири елементи бойових порядків та інші об'єкти, які не позначені на ній. Такі об'єкти наносять на карту наступними способами: - окомірно за найближчими орієнтирами, - за напрямом і відстанню до об'єкта, - за перпендикуляром і створом, - прямою засічкою, - за прямокутними координатами, - прокладкою компасного ходу. Вибір способу залежить від бойової обстановки, місцевості, характеру об'єкта, погодних умов, наявності в машині віддалеміра і кутомірного пристрою.

Спосіб прямої засічки полягає у візуванні і кресленні напряму з двох-трьох точок стояння, позначених на карті, на потрібну ціль або орієнтир. Для цього в кожній точці стояння орієнтують карту способом за напрямом на орієнтир. Потім під час прямого візування креслять напрям на ціль. Перетин двох напрямів і буде місцем знаходження цілі. Вірність засічки завжди необхідно перевіряти проведенням третього напряму. Якщо трикутник помилок має сторони, не більші за 2 мм, то ціль, яку шукають, буде в центрі. Якщо сторони трикутника більші, ніж 2 мм, необхідно провести напрям і з четвертої точки стояння. Найточніше визначити ціль можна, якщо на точці, з якої її визначають будуть кути від 30° до 150°.
