ТЕМА 2 Спостережний пост

Занятие 2 Групове заняття 2 години ОПТИЧЕСКИЕ СРЕДСТВА РАЗВЕДКИ. УЧЕБНЫЕ ЦЕЛИ: Ø Изучить предназначение и общее устройство Б-6, Б-8, Би-8, ТР-4, ТР-8, ОМС-1. Ø Рассмотреть предназначение, общее устройство и порядок подготовки к работе ПАБ-2 м. Ø Изучить правила эксплуатации и обслуживания оптических средств разведки.

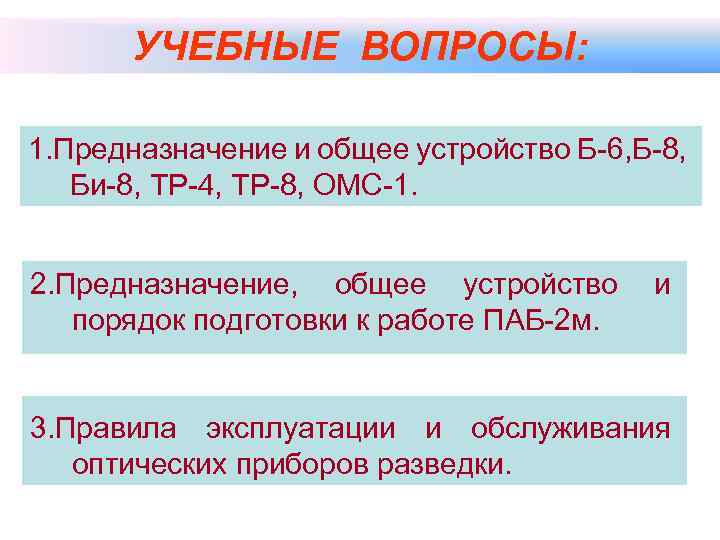

УЧЕБНЫЕ ВОПРОСЫ: 1. Предназначение и общее устройство Б-6, Б-8, Би-8, ТР-4, ТР-8, ОМС-1. 2. Предназначение, общее устройство порядок подготовки к работе ПАБ-2 м. и 3. Правила эксплуатации и обслуживания оптических приборов разведки.

1. Предназначение и общее устройство. Б-6, Б-8, Би-8, ТР-4, ТР • БИНОКЛИ Б-6; Б-8; Би-8. 8, ОМС-1. ПРЕДНАЗНАЧЕН ДЛЯ : üИзучения местности и ведения разведки; üИзмерения горизонтальных , вертикальных углов и расстояний; üОбнаружения источников инфракрасного излучения (Би-8). 1. 2. 3. 4. 5. СОСТОИТ ИЗ: Двух зрительных труб, соединенных шарнирно на общей оси; Окуляров и объективов, связанных между собой призмой; Шкалы расстояний между глазами; Шарнирной оси; Диоптрийной шкалы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: 1. Увеличение -8 крат; 2. Поле зрения: для б-8 1 -42; для БИ-8 с выкл. экраном 1 -42; с вкл. экраном 1 -17. 3. Диаметр входного зрачка-30 мм; 4. Диаметр выходного зрачка-3, 8 мм; 5. Масса – 0, 6 кг.

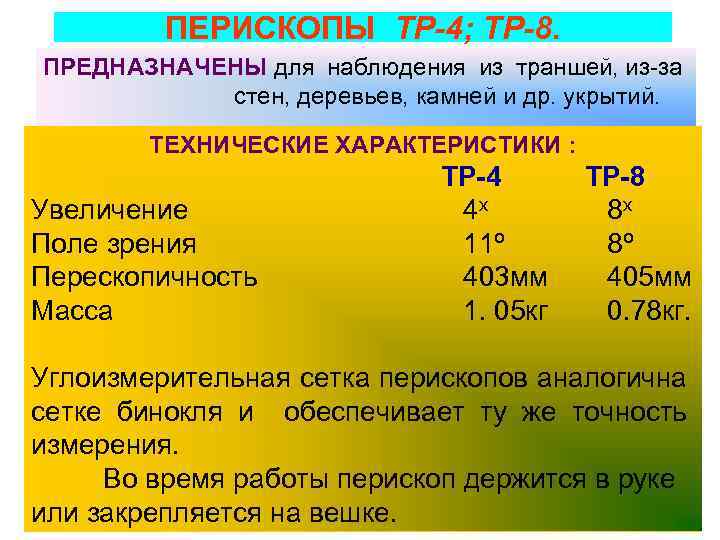

ПЕРИСКОПЫ ТР-4; ТР-8. ПРЕДНАЗНАЧЕНЫ для наблюдения из траншей, из-за стен, деревьев, камней и др. укрытий. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ : Увеличение Поле зрения Перескопичность Масса СОСТОИТ из: ТР-4 ТР-8 1. трубы. 4 х 8 х 2. окуляра. 11º 8º 3. объектива. 403 мм 405 мм 4. чехла с ручкой для переноски. 1. 05 кг 0. 78 кг. Углоизмерительная сетка перископов аналогична сетке бинокля и обеспечивает ту же точность измерения. Во время работы перископ держится в руке или закрепляется на вешке.

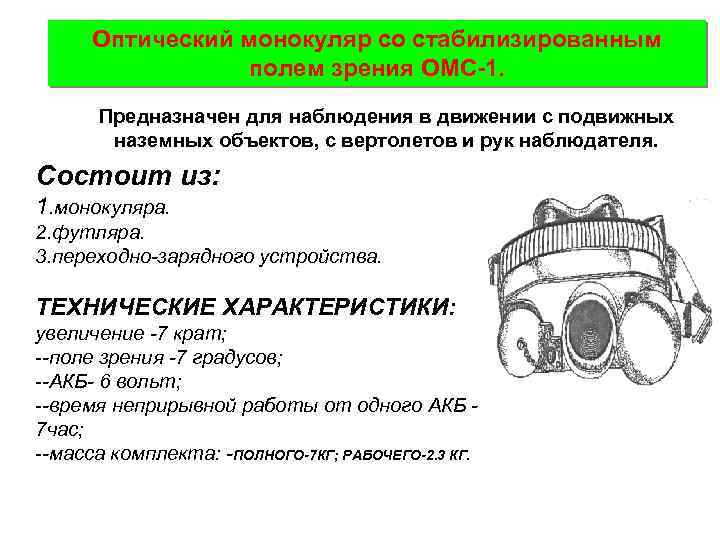

Оптический монокуляр со стабилизированным полем зрения ОМС-1. Предназначен для наблюдения в движении с подвижных наземных объектов, с вертолетов и рук наблюдателя. Состоит из: 1. монокуляра. 2. футляра. 3. переходно-зарядного устройства. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: увеличение -7 крат; --поле зрения -7 градусов; --АКБ- 6 вольт; --время неприрывной работы от одного АКБ 7 час; --масса комплекта: -ПОЛНОГО-7 КГ; РАБОЧЕГО-2. 3 КГ.

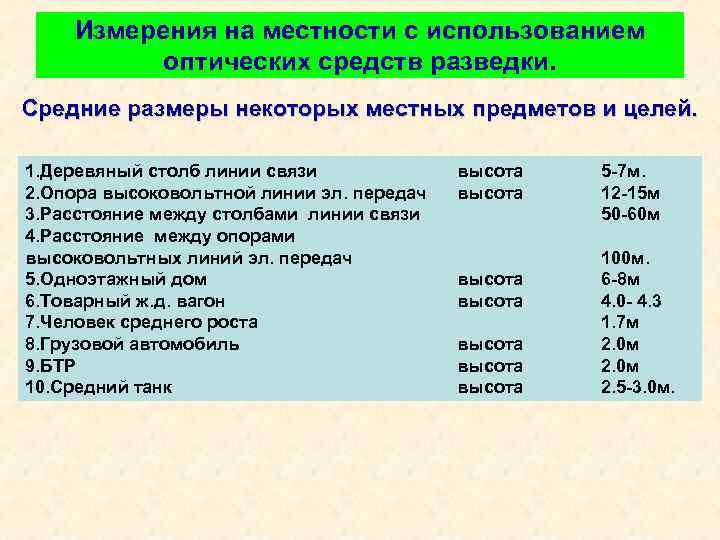

Измерения на местности с использованием оптических средств разведки. Средние размеры некоторых местных предметов и целей. 1. Деревяный столб линии связи 2. Опора высоковольтной линии эл. передач 3. Расстояние между столбами линии связи 4. Расстояние между опорами высоковольтных линий эл. передач 5. Одноэтажный дом 6. Товарный ж. д. вагон 7. Человек среднего роста 8. Грузовой автомобиль 9. БТР 10. Средний танк высота высота 5 -7 м. 12 -15 м 50 -60 м 100 м. 6 -8 м 4. 0 - 4. 3 1. 7 м 2. 0 м 2. 5 -3. 0 м.

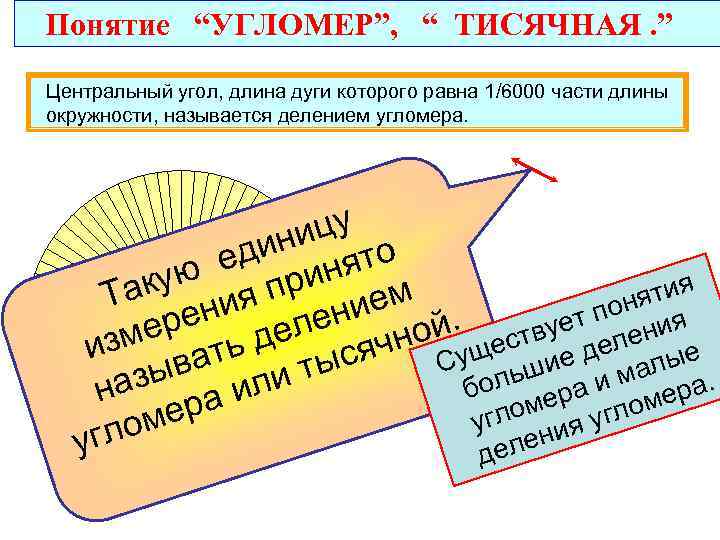

Понятие “УГЛОМЕР”, “ ТИСЯЧНАЯ. ” Центральный угол, длина дуги которого равна 1/6000 части длины окружности, называется делением угломера. ицу ин ед инято кую я пр а м ятия Т пон я ни ление й. ере де вует елени о чн Сущест ие д изм вать лые ыся зы льш а и ма ра. ит бо на ра ил мер гломе ме угло ния у гло у еле д

ют я зыва. Читае(тс00) на х сячныя ЕРА 1 т 100 сы ваетс М УГЛОМ ы Запи ЕЛЕНИЕ гол в и сорок У ИМ Д цтакь х р Ш д ат и т Ьх Двагу БОЛ ячны В кру тыс 43 23 ри тделений 3 234 рок трилов в Три со ении угри ес 3 -43 При измь р орокит называть оп Нх лринято х и 3 34 0 -43 ысячны ь ноыь ать: л в тр т оз Ни лапис 3 4 60 3 1 0 -03 ль один оль но мерения Н го из 1 0 -0 угломерно т ошение оде о соотн т и перех р ользую П п усам ис к град 360° = 3, 6' 0 -01 = 6000 0‘ = 6 ° 6 100 = 3, 6‘ х -00 ° ≈ 0 -17 1

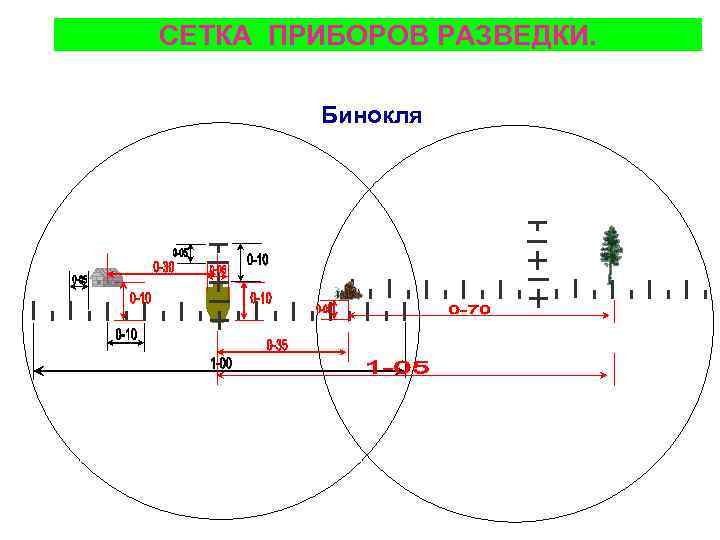

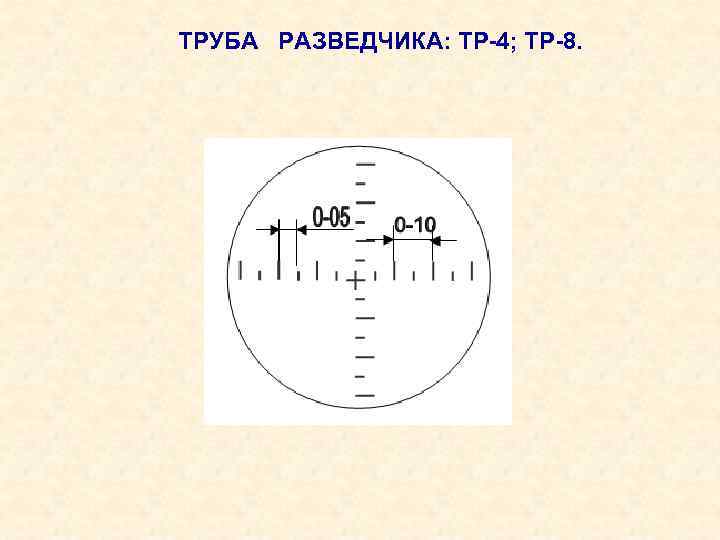

СЕТКА ПРИБОРОВ РАЗВЕДКИ. Бинокля

ТРУБА РАЗВЕДЧИКА: ТР-4; ТР-8.

ОПРЕДЕЛЕНИЕ ДАЛЬНОСТИ по угловым размерам предметов. Дуй в 1000 Д – расстояние до объекта в м. В – высота объекта в м. У – угол в тысячных (делениях угломера) В =1, 7 м. У = 0 -10 = 10 1, 7 м. · 1000 Д = ——————— = 170 м. 10

ПРЕДНАЗНАЧЕНИЕ- для подготовки данных для стрельбы артиллерии, целеуказания и 2. Предназначение, общее устройство и порядок выполнения топогеодезической привязки элементов боевого порядка, изучения подготовки к работе ПАБ-2 м. местности и целей, измерения горизоитальных и вертикальных углов, определения дирекционных углов и дальности с помощью В КОМПЛЕКТ БУССОЛИ ВХОДИТ: дальномерной рейки 1. Буссоль 2. Перископ 3. Тренога 4. Футляр буссоли 5. Комплект освещения 6. ЗИП 7. Техническое описание 8. Формуляр ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: 1. Увеличение 8 крат 2. Поле зрения - 0 -83 3. Перископичность -350 мм 4. Пределы измерения углов: вертикальных -± 3 -00 горизонтальных – 60 -00 5. Цена деления угломерных шкал сетки -0 -05 6. Цена деления УГЛ. и БУС. Шкал : грубых - 1 -00 точных - 0 -01 7. Масса полного комплекта -13 кг

ПОРЯДОК ПОДГОТОВКИ ПАБ-2 м К РАБОТЕ : 1. Установить треногу 2. Шаровой пятой установить буссоль в чашку треноги, слегка зажав ее зажимным винтом 3. Левой рукой, меняя положение буссоли, выгнать шаровой уровень на середину, а правой рукой зажать до конца зажимной винт чашки. 4. При работе из-за укрытия на объектив монокуляра надеть перископ и закрепить его стяжным винтом. 5. Сориентировать буссоль по магнитной стрелке с помощью ориентирбуссоли, определив Ам ср. =( Ам 1+Ам 2+Ам 3): 3 по удаленной точке. 6. Для подготовки буссоли к работе в дирекционных углах необходимо от Ам ср. вычесть поправку буссоли ∆Ам со своим знаком. α= Ам ср. – (±∆Ам). 7. После чего установить полученный дирекционный угол на буссольном кольце и барабане и установочным червяком навести в отдаленную точку (ориентир).

3. Правила эксплуатации и обслуживания оптических приборов разведки. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИБОРОВ проводится с целью поддержания их в постоянной боевой готовности, обеспечения безотказности в работе, а также для своевременного выявления и устранения причин, вызывающих износ и повреждение приборов. ОСНОВНЫЕ ТРЕБОВАНИЯ ПО УХОДУ ЗА ПРИБОРАМИ: 1. Пользоваться приборами только в случаях необходимости. 2. Установку для работы и укладку после работы производить в установленном порядке. 3. Оберегать приборы от толчков и тряски. 4. Стекла оптических приборов протирать только мягкой и чистой фланелью. Грязь и песок удалять волосяной кисточкой. 5. После работы приборы очищать от пыли(песка, грязи). 6. Приборы, намоченные дождем, снегом протирать сухой, чистой ветошью и просушивать (не у печи и не на солнце). 7. Хранить приборы в положенной укупорке. 8. Запрещено касаться наружных поверхностей оптических деталей руками.

ВИДЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 1. КОНТРОЛЬНЫЙОСМОТР (КО). 2. ЕЖЕДНЕВНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (ЕТО). 3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ № 1 (ТО-1). 4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ № 2 (ТО-2). 5. СЕЗОННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (СО).

КАКИЕ ЕСТЬ ВОПРОСЫ

БЛАГОДАРЮ ЗА ВНИМАНИЕ

Задание на самоподготовку: 1. Изучить учебный материал данного занятия. 2. Разобраться с работой на оптических приборах: Б-6, Б-8, Би-8, ТР-4, ТР-8, ПАБ-2 м.
