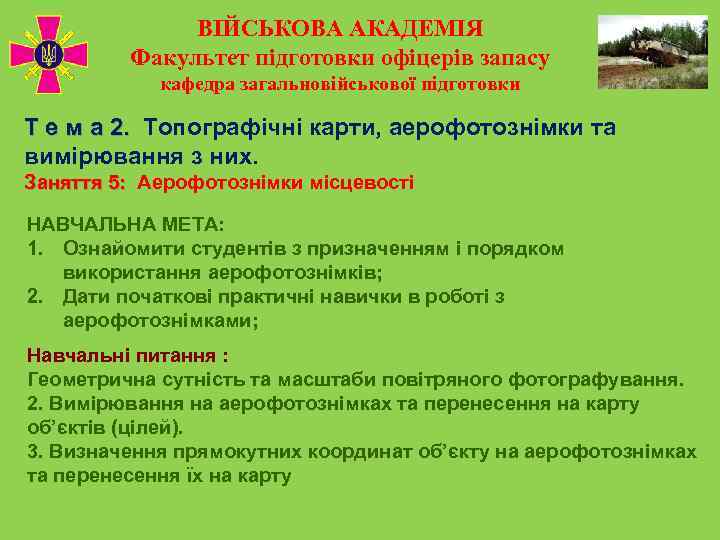

ВІЙСЬКОВА АКАДЕМІЯ Факультет підготовки офіцерів запасу кафедра загальновійськової підготовки Т е м а 2. Топографічні карти, аерофотознімки та Т е м а 2. вимірювання з них. Заняття 5: Аерофотознімки місцевості НАВЧАЛЬНА МЕТА: 1. Ознайомити студентів з призначенням і порядком використання аерофотознімків; 2. Дати початкові практичні навички в роботі з аерофотознімками; Навчальні питання : Геометрична сутність та масштаби повітряного фотографування. 2. Вимірювання на аерофотознімках та перенесення на карту об’єктів (цілей). 3. Визначення прямокутних координат об’єкту на аерофотознімках та перенесення їх на карту

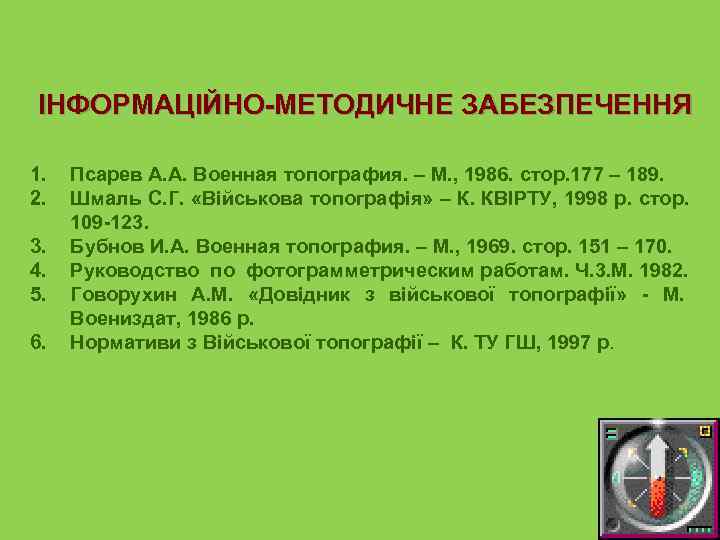

ІНФОРМАЦІЙНО-МЕТОДИЧНЕ ЗАБЕЗПЕЧЕННЯ 1. Псарев А. А. Военная топография. – М. , 1986. стор. 177 – 189. 2. Шмаль С. Г. «Військова топографія» – К. КВІРТУ, 1998 р. стор. 109 -123. 3. Бубнов И. А. Военная топография. – М. , 1969. стор. 151 – 170. 4. Руководство по фотограмметрическим работам. Ч. 3. М. 1982. 5. Говорухин А. М. «Довідник з військової топографії» - М. Воениздат, 1986 р. 6. Нормативи з Військової топографії – К. ТУ ГШ, 1997 р.

ВІЙСЬКОВА АКАДЕМІЯ Факультет підготовки офіцерів запасу кафедра загальновійськової підготовки Перше навчальне питання : Геометрична сутність та масштаби повітряного фотографування.

Повітряним(космічним) фотографуванням називається фотографування місцевості з повітряних або космічних літальних апаратів з допомогою спеціальних аерофотоапаратів (АФА), а фотографії місцевості, отримані в результаті фотографування, називаються аерофотознімками.

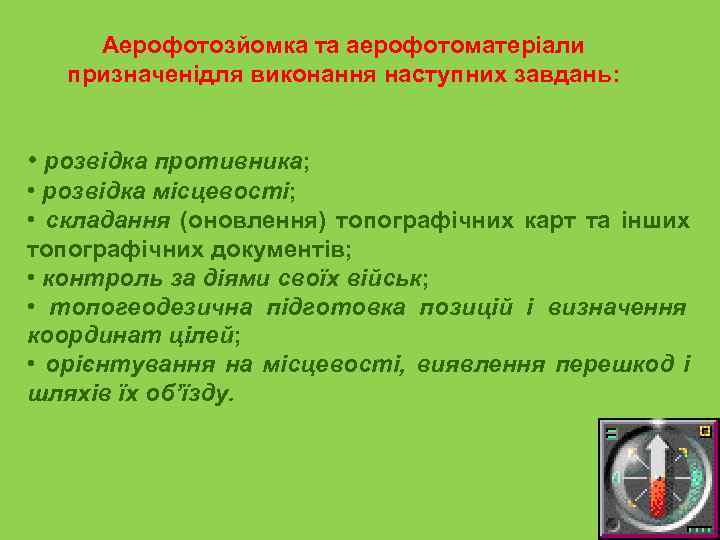

Аерофотозйомка та аерофотоматеріали призначенідля виконання наступних завдань: • розвідка противника; • розвідка місцевості; • складання (оновлення) топографічних карт та інших топографічних документів; • контроль за діями своїх військ; • топогеодезична підготовка позицій і визначення координат цілей; • орієнтування на місцевості, виявлення перешкод і шляхів їх об’їзду.

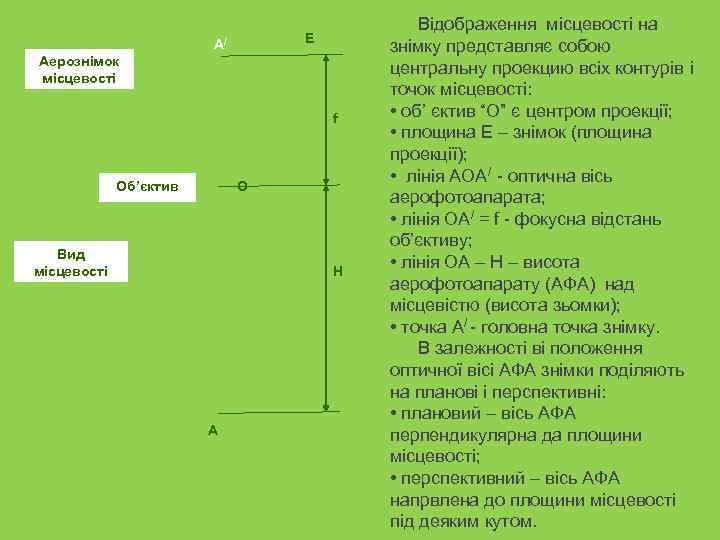

Відображення місцевості на Е А/ знімку представляє собою Аерознімок центральну проекцию всіх контурів і місцевості точок місцевості: f • об’ єктив “О” є центром проекції; • площина Е – знімок (площина проекції); • лінія АОА/ - оптична вісь Об’єктив О аерофотоапарата; • лінія ОА/ = f - фокусна відстань об’єктиву; Вид місцевості H • лінія ОА – Н – висота аерофотоапарату (АФА) над місцевістю (висота зьомки); • точка А/ - головна точка знімку. В залежності ві положення оптичної вісі АФА знімки поділяють на планові і перспективні: • плановий – вісь АФА перпендикулярна да площини місцевості; • перспективний – вісь АФА напрвлена до площини місцевості під деяким кутом.

Плановий знімок

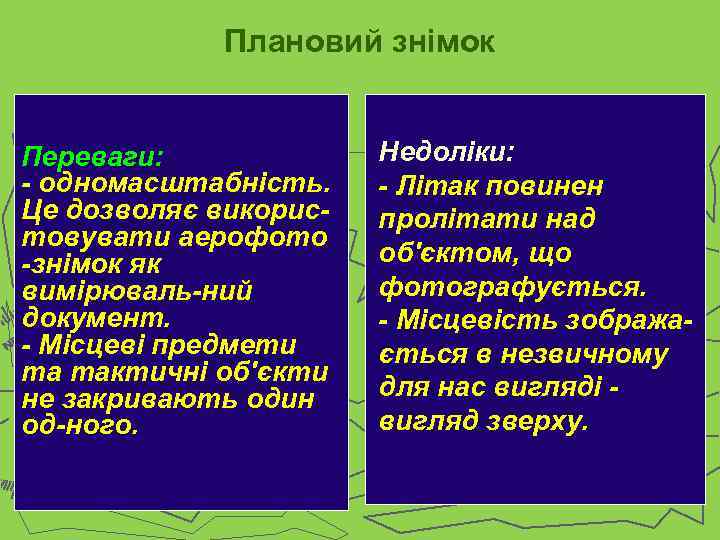

Плановий знімок Переваги: Недоліки: - одномасштабність. - Літак повинен Це дозволяє викорис- пролітати над товувати аерофото -знімок як об'єктом, що вимірюваль-ний фотографується. документ. - Місцевість зобража- - Місцеві предмети ється в незвичному та тактичні об'єкти не закривають один для нас вигляді - од-ного. вигляд зверху.

Перспективний космічний знімок

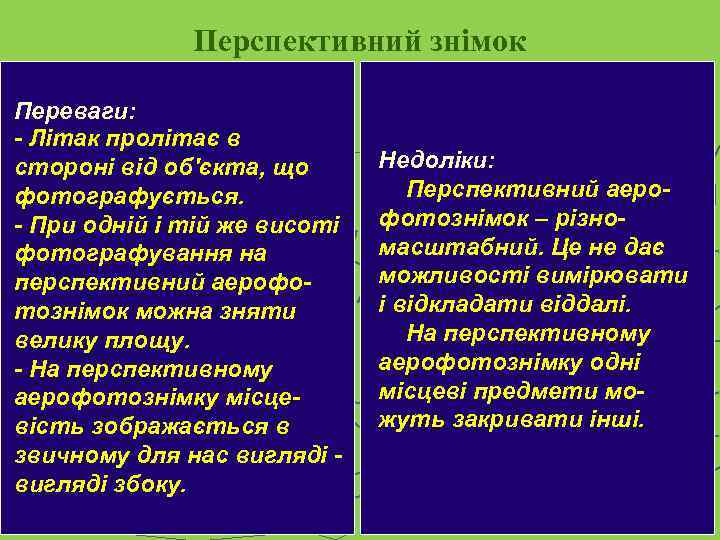

Перспективний знімок Переваги: - Літак пролітає в стороні від об'єкта, що Недоліки: фотографується. Перспективний аеро- - При одній і тій же висоті фотознімок – різно- фотографування на масштабний. Це не дає перспективний аерофо- можливості вимірювати тознімок можна зняти і відкладати віддалі. велику площу. На перспективному - На перспективному аерофотознімку одні аерофотознімку місце- місцеві предмети мо- вість зображається в жуть закривати інші. звичному для нас вигляді - вигляді збоку.

Основні види повітряного фотографування місцевості 1. За методом виконання - поодиноке, маршрутне, площадне. 2. За положенням оптичної осі АФА в момент фотографування – планове, перспективне. 3. За типом аерофотоапарату - кадрове, щільове, панорамне. 4. За кольором фотозображення - чорно-біле, кольорове, спектрозональне. 5. За часом доби - денне, нічне. 6. За порою року - літнє, зимове, перехідного періоду.

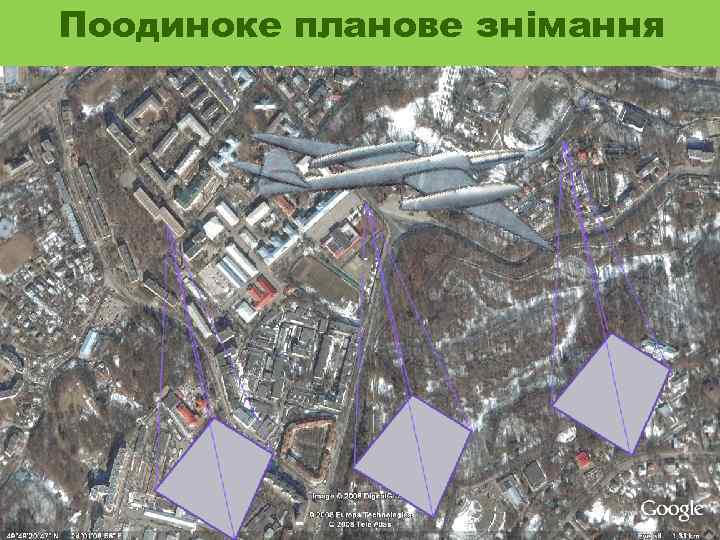

Поодиноке планове знімання

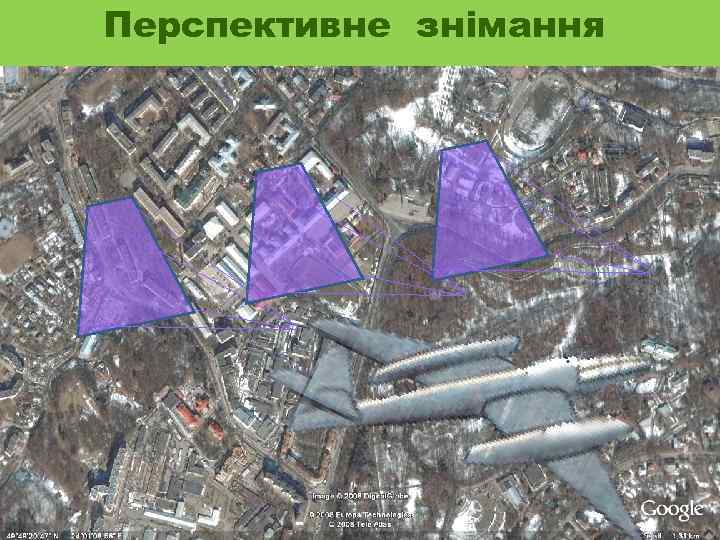

Перспективне знімання

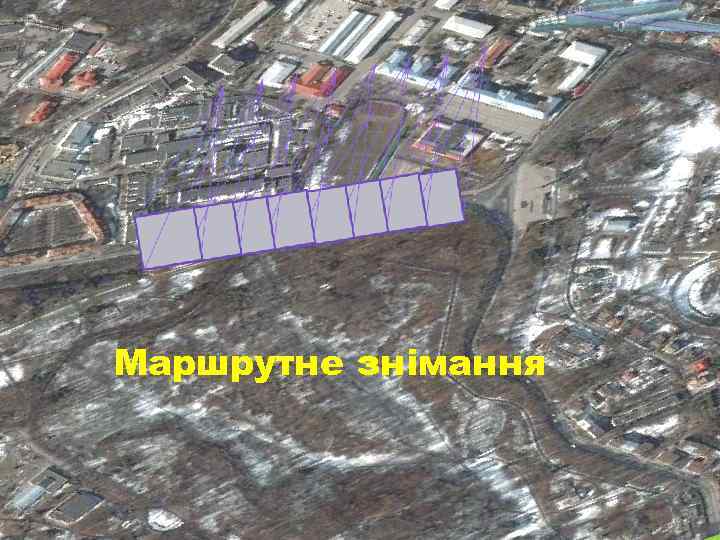

Маршрутне знімання

Площинне знімання

Космічне знімання

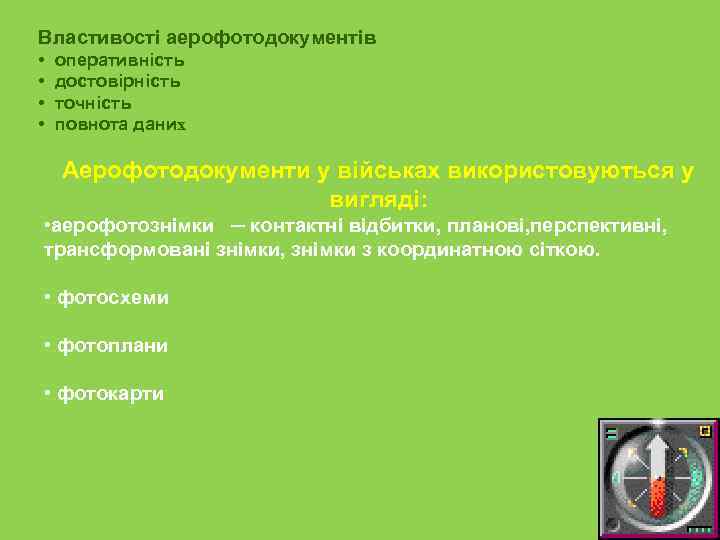

Властивості аерофотодокументів • оперативність • достовірність • точність • повнота даних Аерофотодокументи у військах використовуються у вигляді: • аерофотознімки ─ контактні відбитки, планові, перспективні, трансформовані знімки, знімки з координатною сіткою. • фотосхеми • фотоплани • фотокарти

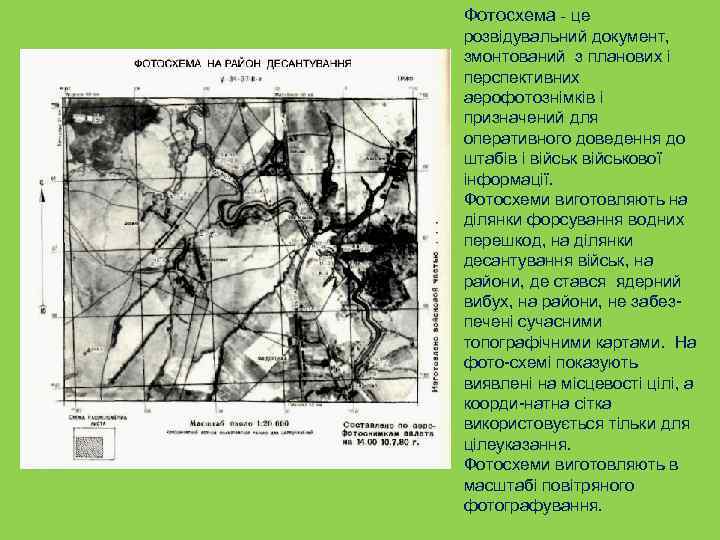

Фотосхема - це розвідувальний документ, змонтований з планових і перспективних аерофотознімків і призначений для оперативного доведення до штабів і військової інформації. Фотосхеми виготовляють на ділянки форсування водних перешкод, на ділянки десантування військ, на райони, де стався ядерний вибух, на райони, не забез- печені сучасними топографічними картами. На фото-схемі показують виявлені на місцевості цілі, а коорди-натна сітка використовується тільки для цілеуказання. Фотосхеми виготовляють в масштабі повітряного фотографування.

Фотоплан це документ, змонтований з горизонтальних (трансформованих) знімків. Він дає можливість визначати координати елементів бойових порядків і цілей в окремих районах, не забезпечених топографічними картами. На фотоплані можна виконувати вимірювання, як на топографічній карті. За своєю точністю фото план відповідає топографічній карті того ж масштабу.

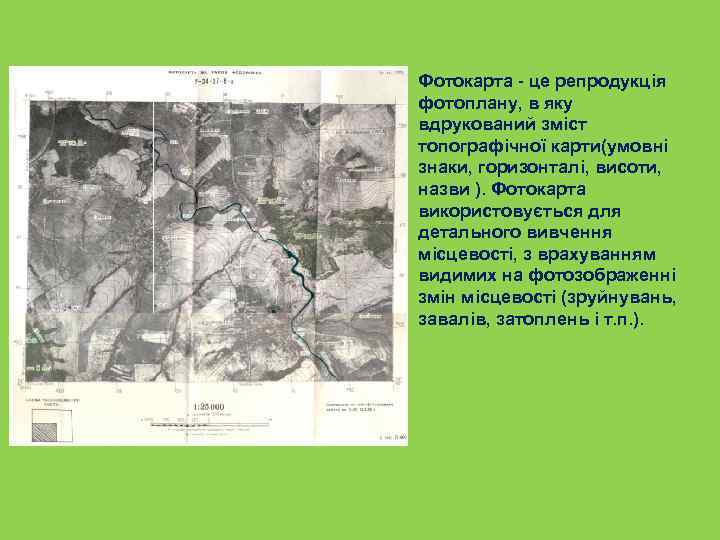

Фотокарта - це репродукція фотоплану, в яку вдрукований зміст топографічної карти(умовні знаки, горизонталі, висоти, назви ). Фотокарта використовується для детального вивчення місцевості, з врахуванням видимих на фотозображенні змін місцевості (зруйнувань, завалів, затоплень і т. п. ).

Викривлення на аерофотознімкух. Фотографічне зображення місцевості на аерофотознімку виходить тією чи іншою мірою перекрученим. Викривлення викликаються наявністю рельєфу земної поверхні, а також відхиленням оптичної осі аерофотоапарата від стрімкої лінії, у результаті чого утворюється нахил аерофотознімку щодо горизонтальної поверхні. Залежно від цього розрізняють на аерофотознімках викривлення за рельєф і викривлення за нахил аерофотознімків. Викривлення за рельєф є на планових перспективних аерофотознімках, тому Аерознімок що вони властиві озн імо центральній проекції. к Точка Б місцевості Викривлення за зобразиться на нахил Викривлення за аерофотознімку в точці (перспективу рельєф б/, а точка А, що перебуває на вершині висоти - у точці б/. Горизонтальною проекцією точки А є точка а', яка при відсутності висоти відобразилася б на аерофотознімку в точці Ь'. Відрізок а/Ь' являє собою викривлення за Рівні відрізки рельєф.

Масштаби повітряного р фотографування. При центральному проектуванні постійність масштабу буде дотримуватися тільки за умови паралельності площин Р и М і прямовиснім положенні осі Оо. При плановому фотографуванні рівнинної або слабогорбистої місцевості масштаб фотографування буде практично постійним і рівним відношенню фокусної відстані АФА до висоти зйомки Н. Масштаб перспективного аерофотознімку змінний: від найбільш великого на передньому плані поступово зменшується до заднього плану. При постановці завдань на перспективне фотографування масштаб фотографування вказують по головній горизонталі hh. Визначається він по формулі: , м де α – кут нахилу оптичної вісі АФА до місцевості

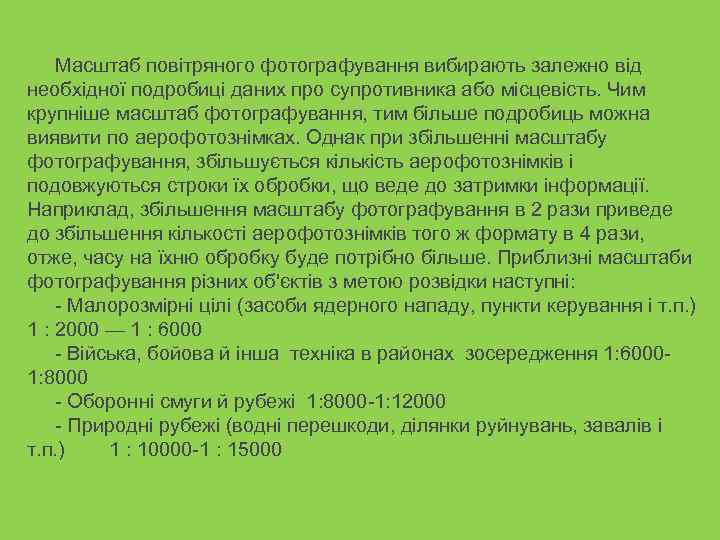

Масштаб повітряного фотографування вибирають залежно від необхідної подробиці даних про супротивника або місцевість. Чим крупніше масштаб фотографування, тим більше подробиць можна виявити по аерофотознімках. Однак при збільшенні масштабу фотографування, збільшується кількість аерофотознімків і подовжуються строки їх обробки, що веде до затримки інформації. Наприклад, збільшення масштабу фотографування в 2 рази приведе до збільшення кількості аерофотознімків того ж формату в 4 рази, отже, часу на їхню обробку буде потрібно більше. Приблизні масштаби фотографування різних об'єктів з метою розвідки наступні: - Малорозмірні цілі (засоби ядерного нападу, пункти керування і т. п. ) 1 : 2000 — 1 : 6000 - Війська, бойова й інша техніка в районах зосередження 1: 6000 - 1: 8000 - Оборонні смуги й рубежі 1: 8000 -1: 12000 - Природні рубежі (водні перешкоди, ділянки руйнувань, завалів і т. п. ) 1 : 10000 -1 : 15000

ВІЙСЬКОВА АКАДЕМІЯ Факультет підготовки офіцерів запасу кафедра загальновійськової підготовки Друге навчальне питання : Вимірювання на аерофотознімках і перенесення об'єктів на карту

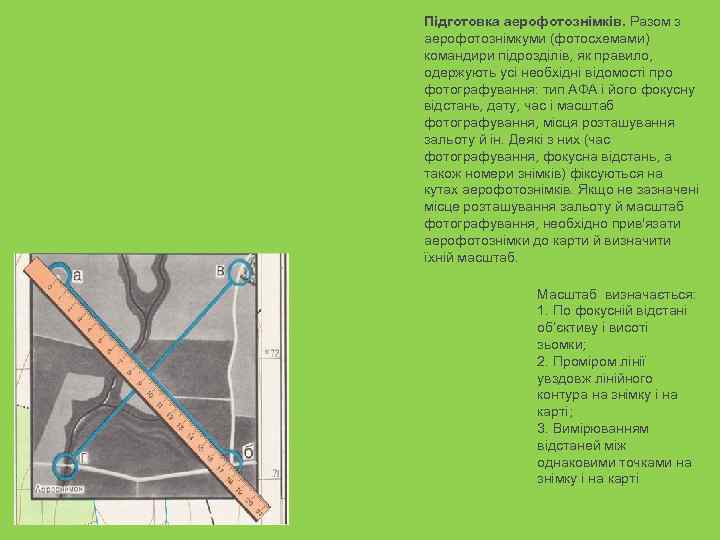

Підготовка аерофотознімків. Разом з аерофотознімкуми (фотосхемами) командири підрозділів, як правило, одержують усі необхідні відомості про фотографування: тип АФА і його фокусну відстань, дату, час і масштаб фотографування, місця розташування зальоту й ін. Деякі з них (час фотографування, фокусна відстань, а також номери знімків) фіксуються на кутах аерофотознімків. Якщо не зазначені місце розташування зальоту й масштаб фотографування, необхідно прив'язати аерофотознімки до карти й визначити їхній масштаб. Масштаб визначається: 1. По фокусній відстані об’єктиву і висоті зьомки; 2. Проміром лінії увздовж лінійного контура на знімку і на карті; 3. Вимірюванням відстаней між однаковими точками на знімку і на карті

Нанесення на знімок ліній істинного меридіану або вертикальної лінії кілометрової сітки карти Аерознімок накласти на карту так, щоб лінії проведені через дві загальні точки на карті і на знімку сумістилися. На орієнтованому знімку проводится лінія паралельна боковій рамці карти (меридіану), або вертикальній кілометровій лінії.

Перенесення Установка пропорційного циркуля об’єктів засічками Перенесення об’єктів зі знімка на карту: 1. Засічками за допомогою пропорційного циркуля або пропорційного масштабу; 2. По відповідній сітці 3. На око, якщо точність не має великого значення Побудова пропорційного Перенесення максштабу об’єктів по сітці

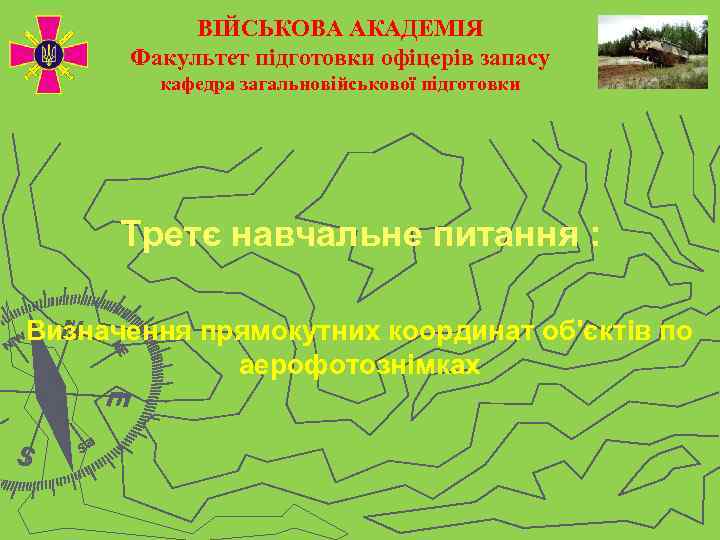

ВІЙСЬКОВА АКАДЕМІЯ Факультет підготовки офіцерів запасу кафедра загальновійськової підготовки Третє навчальне питання : Визначення прямокутних координат об'єктів по аерофотознімках

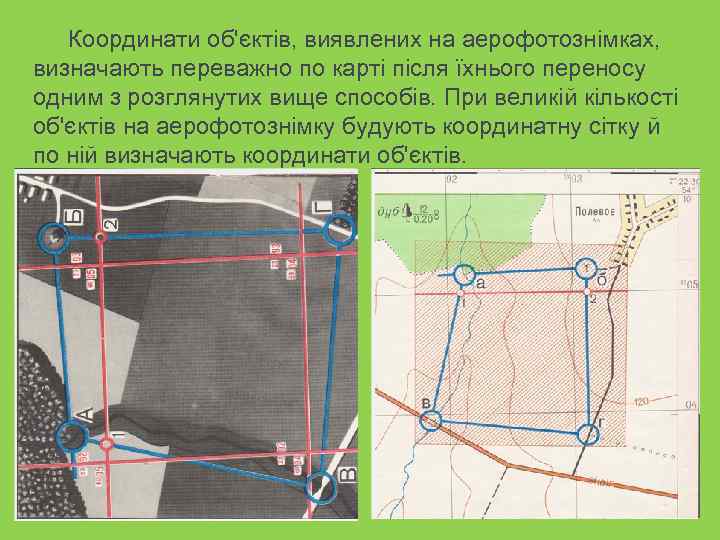

Координати об'єктів, виявлених на аерофотознімках, визначають переважно по карті після їхнього переносу одним з розглянутих вище способів. При великій кількості об'єктів на аерофотознімку будують координатну сітку й по ній визначають координати об'єктів.

Визначення координат за допомогою прпопорційно го циркуля і лінійного масштабу карти

Визначення координат за допомогою 10 см шкали лінійки

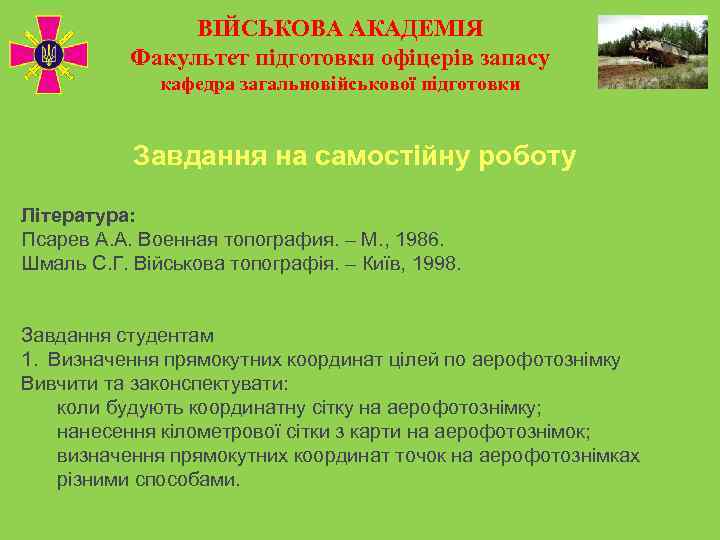

ВІЙСЬКОВА АКАДЕМІЯ Факультет підготовки офіцерів запасу кафедра загальновійськової підготовки Завдання на самостійну роботу Література: Псарев А. А. Военная топография. – М. , 1986. Шмаль С. Г. Військова топографія. – Київ, 1998. Завдання студентам 1. Визначення прямокутних координат цілей по аерофотознімку Вивчити та законспектувати: коли будують координатну сітку на аерофотознімку; нанесення кілометрової сітки з карти на аерофотознімок; визначення прямокутних координат точок на аерофотознімках різними способами.
