VII ЭЛЕКТРИЧЕСКИЕ МАШИНЫ Тема Трансформаторы Задание

VII. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ

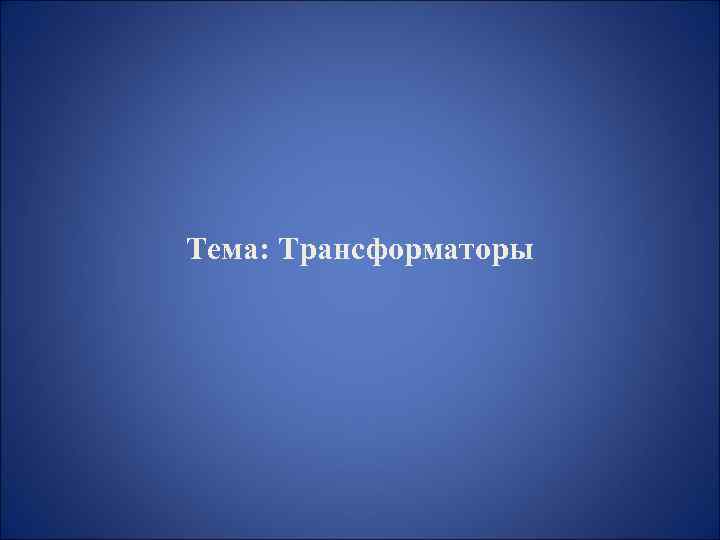

Тема: Трансформаторы

Задание № 1 Трансформатор – это статическое электромагнитное устройство, имеющее не менее двух индуктивно связанных обмоток, предназначенное для… Варианты ответа: 1) преобразования переменных напряжений и токов при передаче электроэнергии от источника к потребителю; 2) понижения мощности, передаваемой от источника электрической энергии к приемнику; 3) повышения мощности, передаваемой от источника электрической энергии к потребителю; 4) улучшения формы электрических сигналов, передаваемых от источников к приемникам

Задание № 2 Коэффициент трансформации однофазного трансформатора равен отношению… Варианты ответа: 1) ЭДС обмотки высшего напряжения к ЭДС обмотки низшего напряжения. 2) числа витков обмотки низшего напряжения к числу витков обмотки высшего напряжения. 3) тока холостого хода к номинальному току. 4) тока обмотки высшего напряжения к току обмотки низшего напряжения.

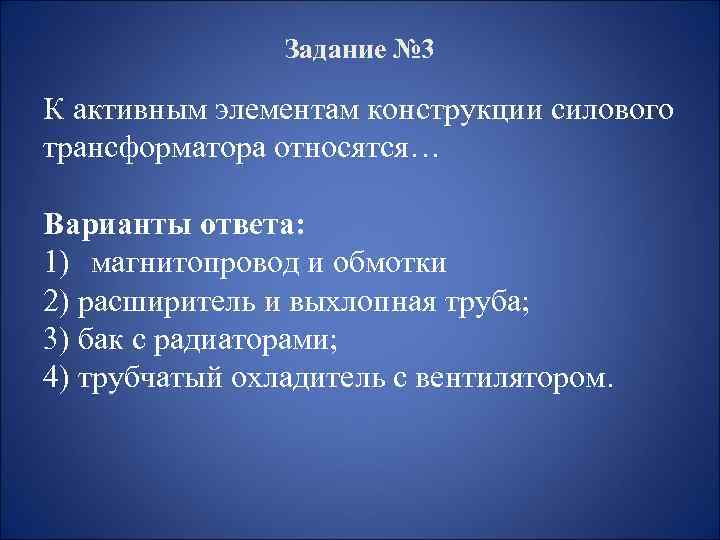

Задание № 3 К активным элементам конструкции силового трансформатора относятся… Варианты ответа: 1) магнитопровод и обмотки 2) расширитель и выхлопная труба; 3) бак с радиаторами; 4) трубчатый охладитель с вентилятором.

Задание № 4 • Схеме соединения обмоток трёхфазного трансформатора «звезда – звезда» с выведенной нулевой точкой обмотки низшего напряжения соответствует рисунок… Варианты ответа: 1) 3) 2) 4)

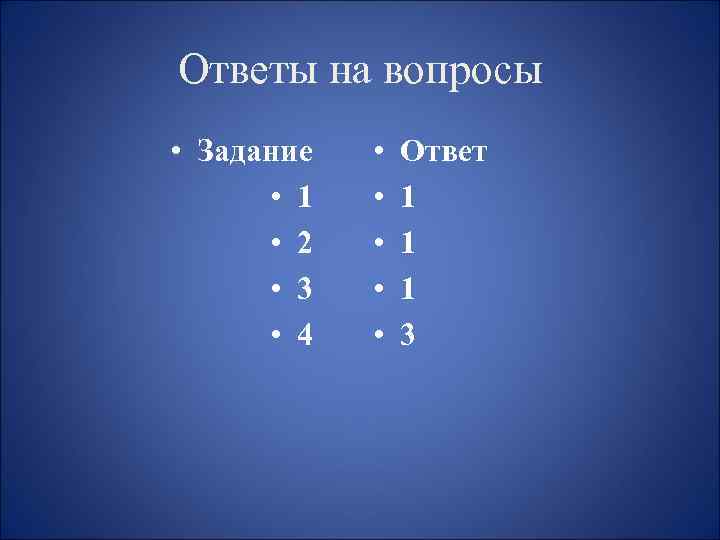

Ответы на вопросы • Задание • 1 • 2 • 3 • 4 • • • Ответ 1 1 1 3

Тема: Асинхронные машины.

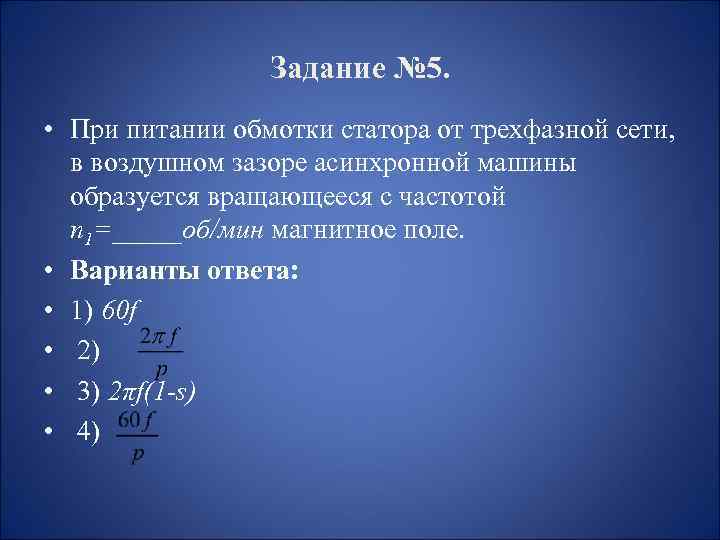

Задание № 5. • При питании обмотки статора от трехфазной сети, в воздушном зазоре асинхронной машины образуется вращающееся с частотой n 1=_____об/мин магнитное поле. • Варианты ответа: • 1) 60 f • 2) • 3) 2πf(1 -s) • 4)

Задание № 6. Частота вращения ротора асинхронной машины n 2 равна______ об/мин. • • • Варианты ответа: 1)60 f(1 -s) 2) 3) 2πf(1 -s) 4)

Задание № 7 На механической характеристике асинхронного двигателя режиму идеального холостого хода соответствует точка… Варианты ответа: 1) 1 2) 3 3) 2 4) 4

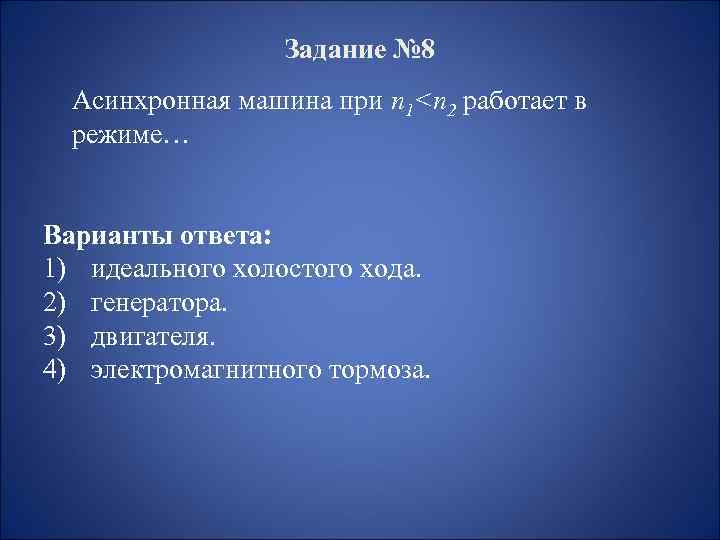

Задание № 8 Асинхронная машина при n 1

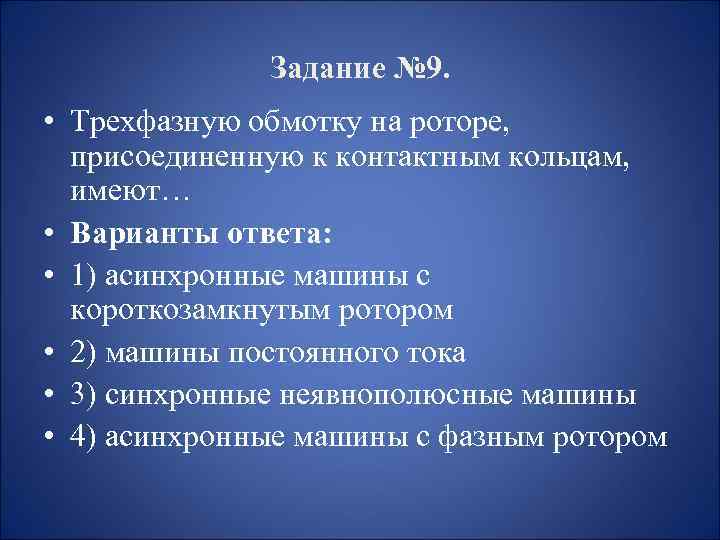

Задание № 9. • Трехфазную обмотку на роторе, присоединенную к контактным кольцам, имеют… • Варианты ответа: • 1) асинхронные машины с короткозамкнутым ротором • 2) машины постоянного тока • 3) синхронные неявнополюсные машины • 4) асинхронные машины с фазным ротором

Ответы на вопросы • Задание • 5 • 6 • 7 • 8 • 9 • • • Ответ 4 4 1 2 4

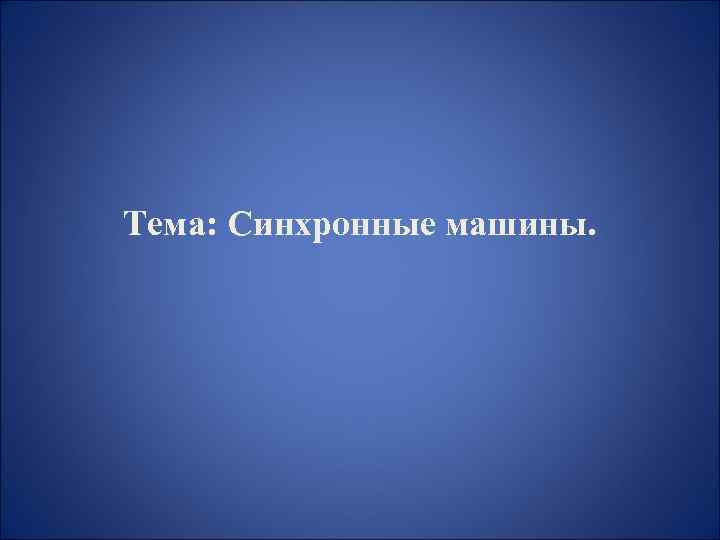

Тема: Синхронные машины.

Задание № 10. • Частота вращения ротора синхронного двигателя n 2 равна______ об/мин. • Варианты ответа: • 1) 60 f • 2) • 3) 2πf(1 -s) • 4) •

Задание № 11 • Синхронному двигателю соответствует механическая характеристика … • Варианты ответа: • 1) 3) • 2) 4)

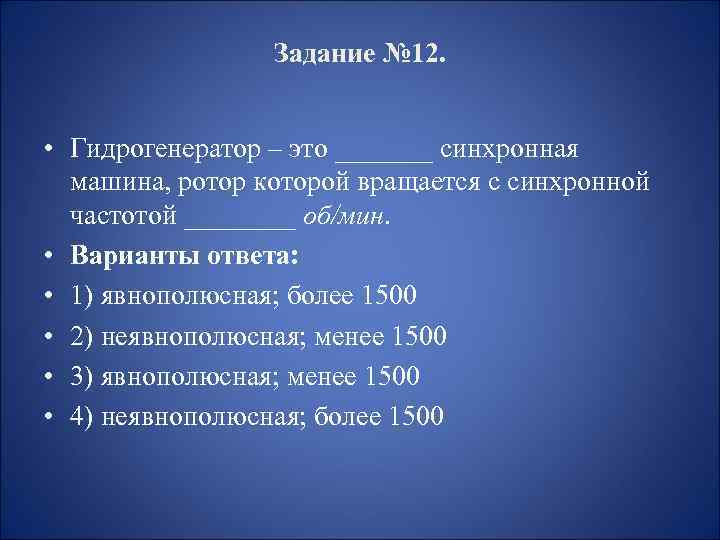

Задание № 12. • Гидрогенератор – это _______ синхронная машина, ротор которой вращается с синхронной частотой ____ об/мин. • Варианты ответа: • 1) явнополюсная; более 1500 • 2) неявнополюсная; менее 1500 • 3) явнополюсная; менее 1500 • 4) неявнополюсная; более 1500

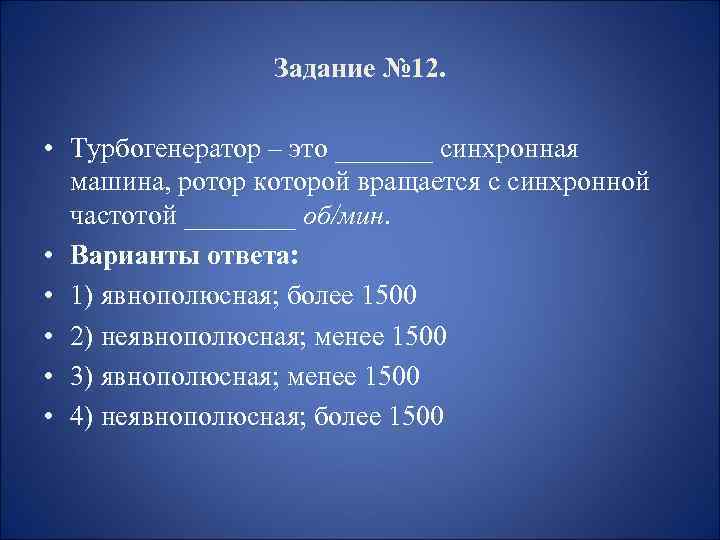

Задание № 12. • Турбогенератор – это _______ синхронная машина, ротор которой вращается с синхронной частотой ____ об/мин. • Варианты ответа: • 1) явнополюсная; более 1500 • 2) неявнополюсная; менее 1500 • 3) явнополюсная; менее 1500 • 4) неявнополюсная; более 1500

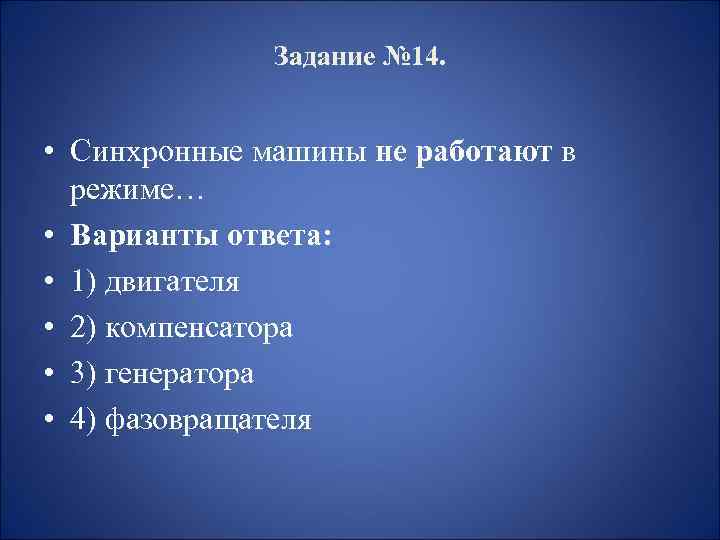

Задание № 14. • Синхронные машины не работают в режиме… • Варианты ответа: • 1) двигателя • 2) компенсатора • 3) генератора • 4) фазовращателя

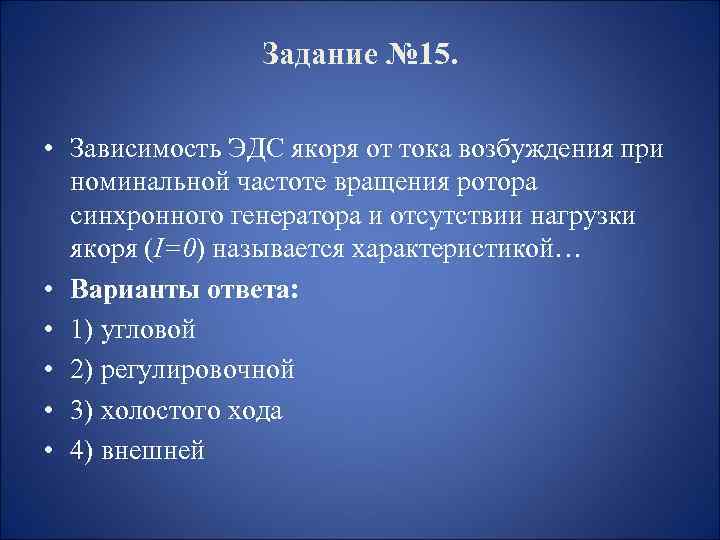

Задание № 15. • Зависимость ЭДС якоря от тока возбуждения при номинальной частоте вращения ротора синхронного генератора и отсутствии нагрузки якоря (I=0) называется характеристикой… • Варианты ответа: • 1) угловой • 2) регулировочной • 3) холостого хода • 4) внешней

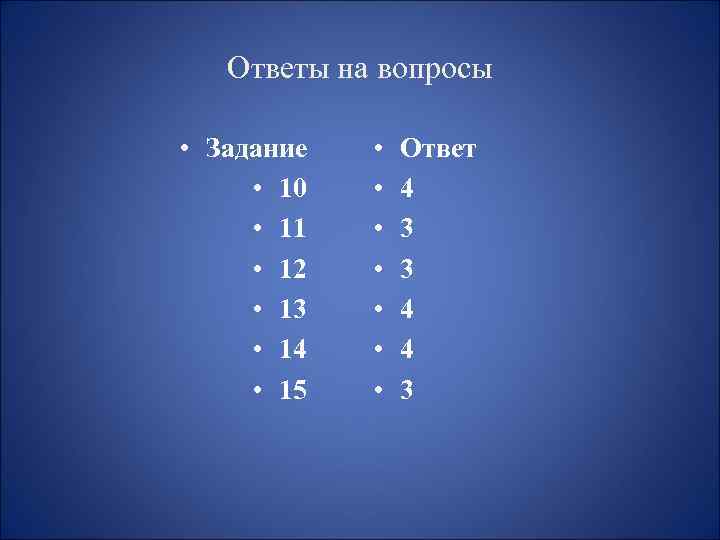

Ответы на вопросы • Задание • 10 • 11 • 12 • 13 • 14 • 15 • • Ответ 4 3 3 4 4 3

Тема: Машины постоянного тока.

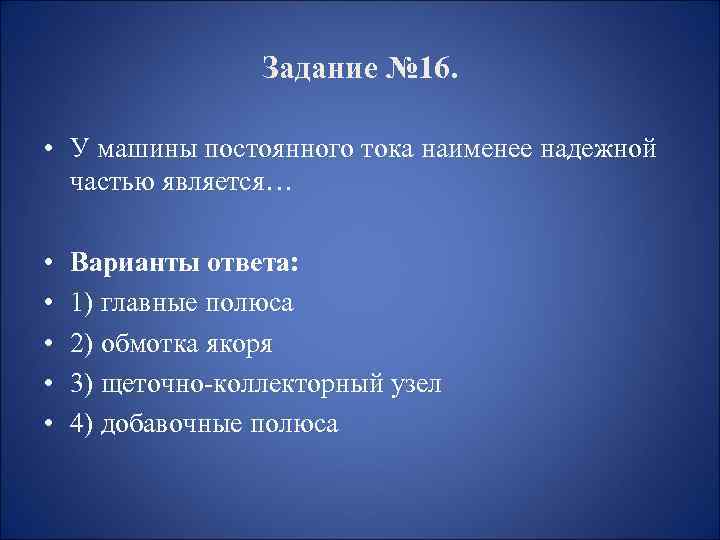

Задание № 16. • У машины постоянного тока наименее надежной частью является… • • • Варианты ответа: 1) главные полюса 2) обмотка якоря 3) щеточно-коллекторный узел 4) добавочные полюса

Задание № 17. 1. Двигателю постоянного • Варианты ответа: тока параллельного 1) 3) возбуждения соответствует механическая характеристика … 17. 2. Двигателю постоянного тока последовательного возбуждения соответствует механическая характеристика 2) 4) … 17. 3. Двигателю постоянного тока смешанного возбуждения соответствует механическая характеристика …

Задание № 18 Двигателю постоянного тока параллельного возбуждения соответствует схема … 1) 2) 3) 4)

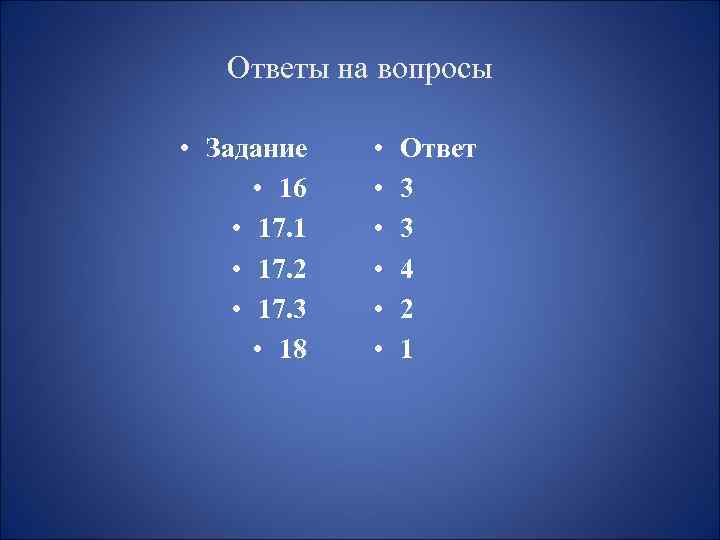

Ответы на вопросы • Задание • 16 • 17. 1 • 17. 2 • 17. 3 • 18 • • • Ответ 3 3 4 2 1

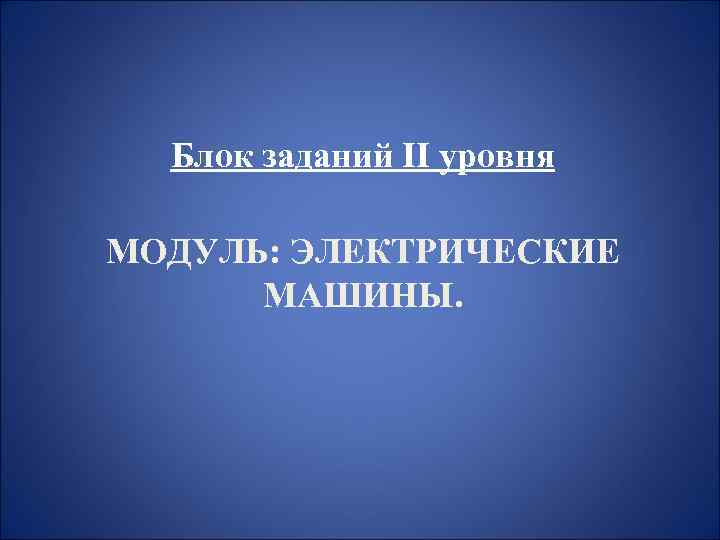

Блок заданий II уровня МОДУЛЬ: ЭЛЕКТРИЧЕСКИЕ МАШИНЫ.

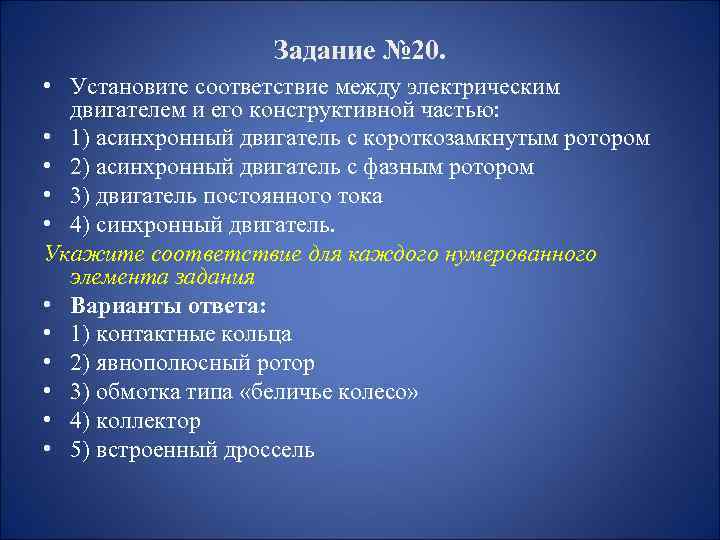

Задание № 20. • Установите соответствие между электрическим двигателем и его конструктивной частью: • 1) асинхронный двигатель с короткозамкнутым ротором • 2) асинхронный двигатель с фазным ротором • 3) двигатель постоянного тока • 4) синхронный двигатель. Укажите соответствие для каждого нумерованного элемента задания • Варианты ответа: • 1) контактные кольца • 2) явнополюсный ротор • 3) обмотка типа «беличье колесо» • 4) коллектор • 5) встроенный дроссель

Задание № 21 • Установите соответствие между электрической машиной и её условным графическим изображением: • 1) асинхронная машина с короткозамкнутым ротором; • 2) асинхронная машина с фазным ротором; • 3) синхронная машина; • 4) машина постоянного тока Варианты ответа: Укажите соответствие для каждого нумерованного элемента задания

Задание № 22 На рисунке изображена механическая характе- ристика асинхронного двигателя. Установите соответствие между обозначенными на характеристике точками и режимом работы двигателя. Точка 1 Точка 2 Точка 3 Точка 4 Варианты ответа: 1) режим электромагнитного торможения 2) режим пуска 3) режим максимальной (критической) нагрузки 4) режим идеального холостого хода 5) режим номинальной нагрузки Укажите соответствие для каждого нумерованного элемента задания

Задание № 23. Установите соответствие между числом полюсов и номинальной частотой вращения асинхронных двигателей (f 1=50 Гц). • 1) двухполюсный двигатель • 2) четырехполюсный двигатель • 3) восьмиполюсный двигатель • 4) десятиполюсный двигатель Варианты ответа: (Укажите соответствие для каждого нумерованного элемента задания) • 1) 2910 об/мин • 2) 1455 об/мин • 3) 364 об/мин • 4) 725 об/мин • 5) 582 об/мин

Задание № 24. Установите соответствие между изображенными механическими характеристиками двигателя постоянного тока и его способом возбуждения: 1) характеристика 1 2) характеристика 2 3) характеристика 3 4) характеристика 4 Варианты ответа: Укажите соответствие для каждого нумерованного элемента задания 1) с параллельным возбуждением 2) с параллельным возбуждением при включении реостата в цепь якоря 3) со смешанным возбуждением 4) с последовательным возбуждением

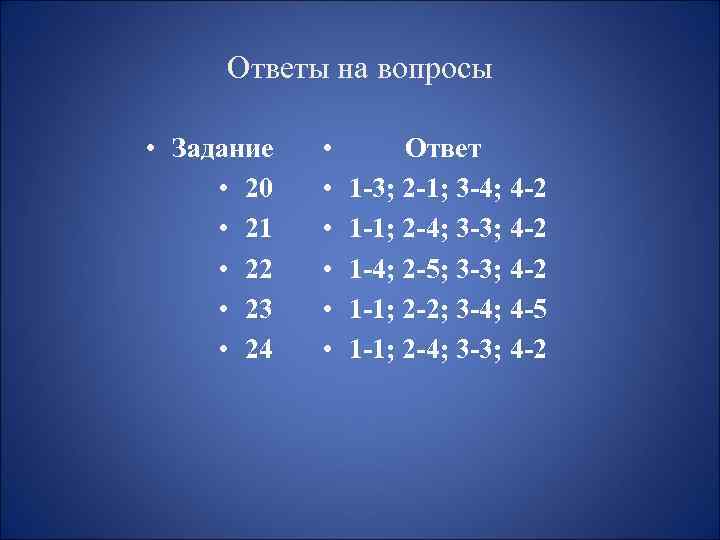

Ответы на вопросы • Задание • 20 • 21 • 22 • 23 • 24 • • • Ответ 1 -3; 2 -1; 3 -4; 4 -2 1 -1; 2 -4; 3 -3; 4 -2 1 -4; 2 -5; 3 -3; 4 -2 1 -1; 2 -2; 3 -4; 4 -5 1 -1; 2 -4; 3 -3; 4 -2
