Виды Вид – изображение обращенной к наблюдателю видимой части поверхности предмета.
Чертежи предметов принято выполнять по методу прямоугольного проецирования. Предмет условно располагается между наблюдателем и соответствующей плоскостью проекций. Фронтальная плоскость проекций V z z Профильная плоскость проекций W v w v x x w H y H Горизонтальная плоскость проекций H y y
Образование видов За основные плоскости проекций принимают шесть граней куба. Грани совмещают с плоскостью. V Изображение на фронтальной плоскости принимают в качестве главного вида. Вид спереди – главный вид. Он дает наиболее полное представление о форме и размерах предмета. H W
Расположение видов Невидимые части поверхности предмета на видах показывают линиями невидимого контура штриховыми линиями. Расположение видов выполняется в проекционной связи и определенной последовательности: 1 - главный вид. 2 - вид сверху. 3 - вид слева. 4 - вид справа. 5 - вид снизу. 6 - вид сзади.
Количество видов на чертеже определяется сложностью формы детали. Если форма детали простая, то она может быть отражена одним или двумя видами. Использование линий невидимого контура позволяет сократить количество видов на чертеже. Главный вид Вид сверху Вид слева

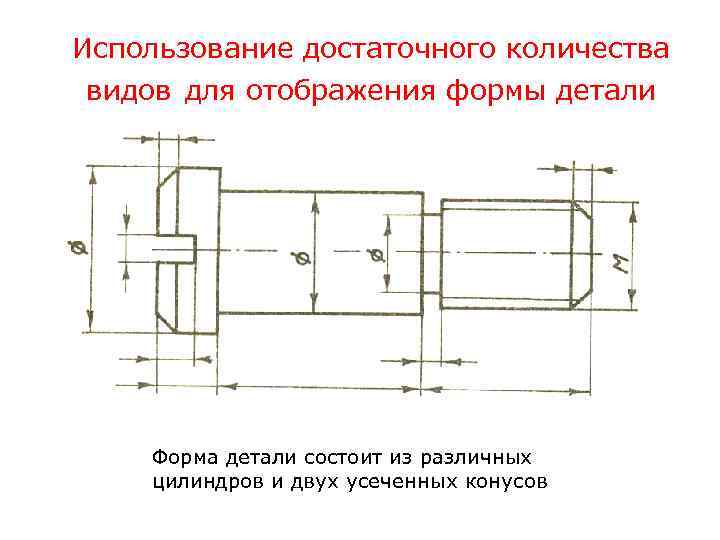

Использование достаточного количества видов для отображения формы детали Форма детали состоит из различных цилиндров и двух усеченных конусов

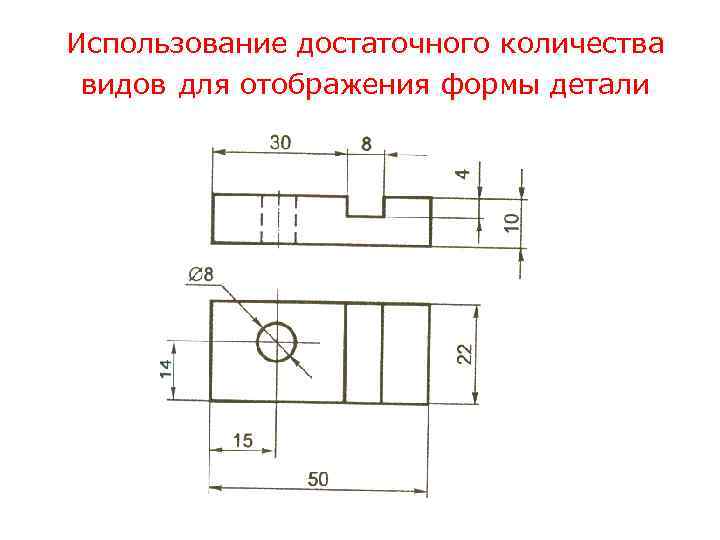

Использование достаточного количества видов для отображения формы детали

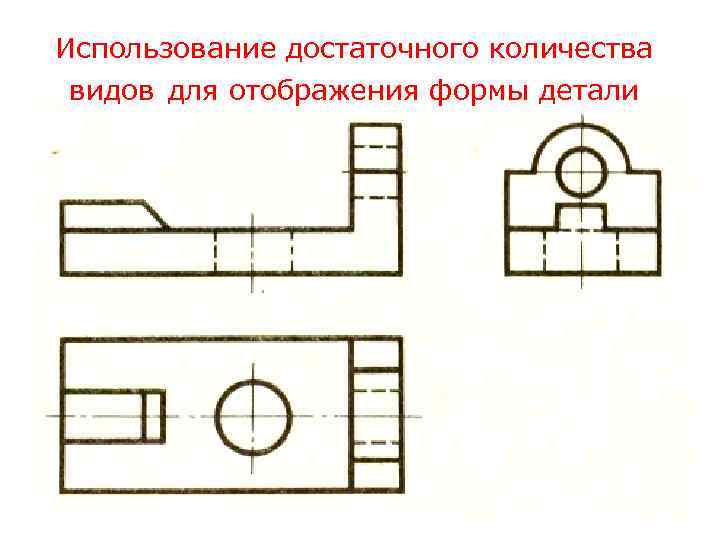

Использование достаточного количества видов для отображения формы детали

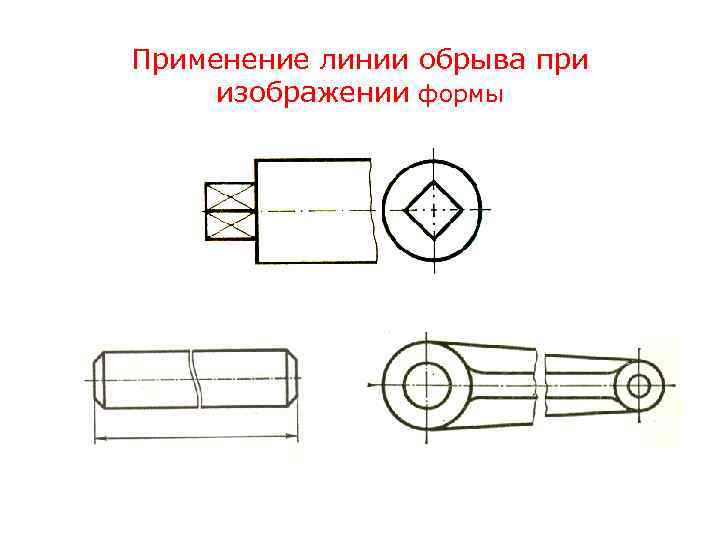

Применение линии обрыва при изображении формы

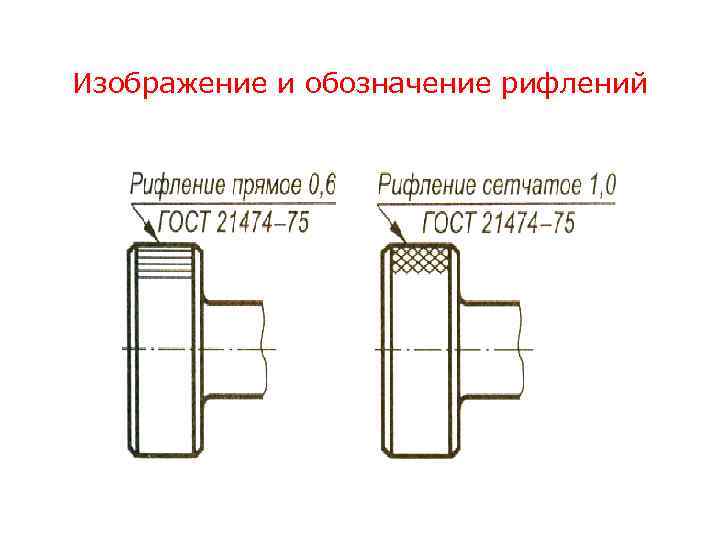

Изображение и обозначение рифлений
Изображение формы с плавным переходом одной поверхности в другую Линии перехода Без условного изображения линий перехода
Местный вид Изображение отдельного, ограниченного места поверхности предмета называется местным видом. Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере, или не ограничен (вид Б). Местный вид, расположенный вне проекционной связи с основным изображением, должен быть отмечен на чертеже подобно дополнительному виду.
Применение местных видов Местный вид в проекционной связи с линией обрыва Местный вид на свободном поле чертежа без линии обрыва А А Местный вид на свободном поле чертежа с линией обрыва и без нее
Дополнительный вид Если какую-либо часть поверхности предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций. Дополнительный вид может располагаться в проекционной связи на свободном поле чертежа
Дополнительный вид может располагаться на свободном поле чертежа и разворачиваться в удобное для восприятия положение. *Условное графическое обозначение «повернуто» выполняется по типу: При необходимости указывают угол поворота по типу: А 135*
Дополнительный вид Б Дополнительные виды А и Б располагаются на свободном поле чертежа. Вид Б развернут в горизонтальное положение. Часть вида с линиями обрыва располагается в проекционной связи А
Выносные элементы – увеличенное изображение части изделия, требующей пояснений в отношении формы, размеров и других данных.

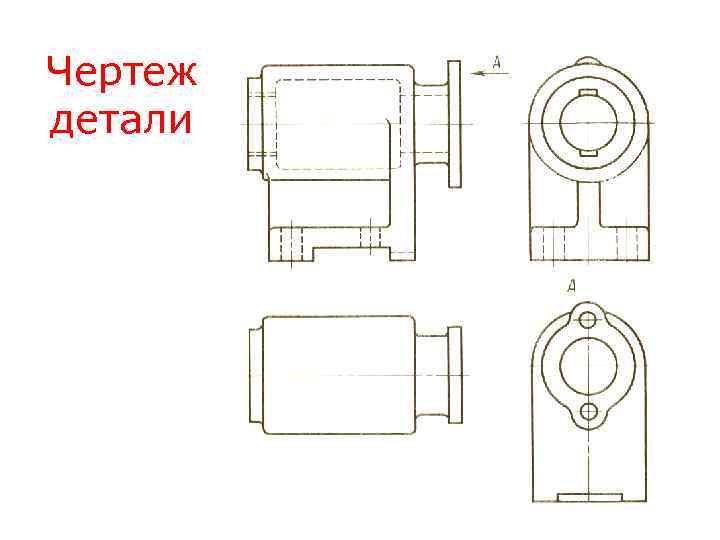

Чертеж детали
