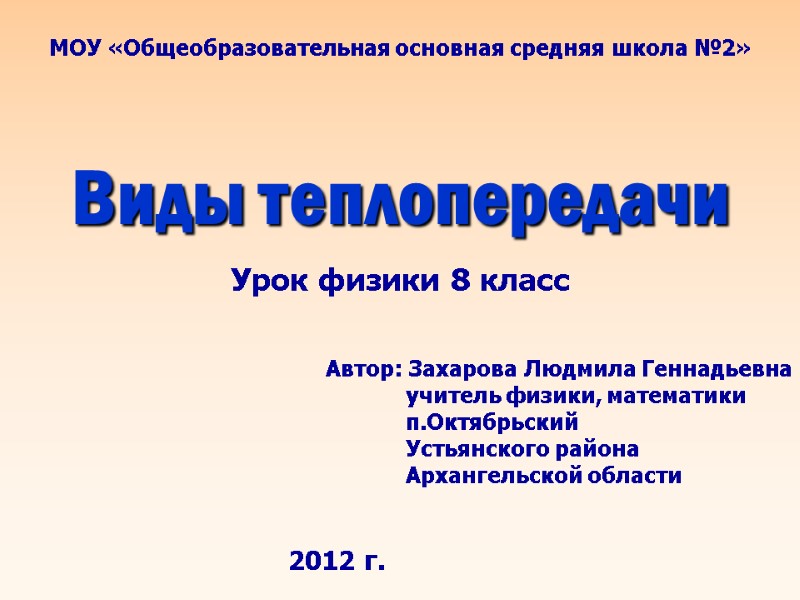

Виды теплопередачи МОУ «Общеобразовательная основная средняя школа №2» Автор: Захарова Людмила Геннадьевна учитель физики, математики п.Октябрьский Устьянского района Архангельской области Урок физики 8 класс 2012 г.

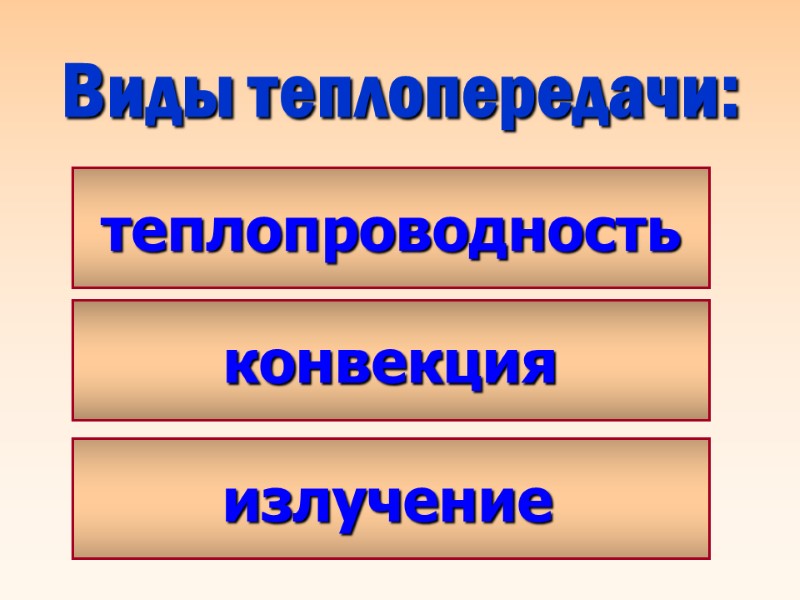

Виды теплопередачи: теплопроводность конвекция излучение

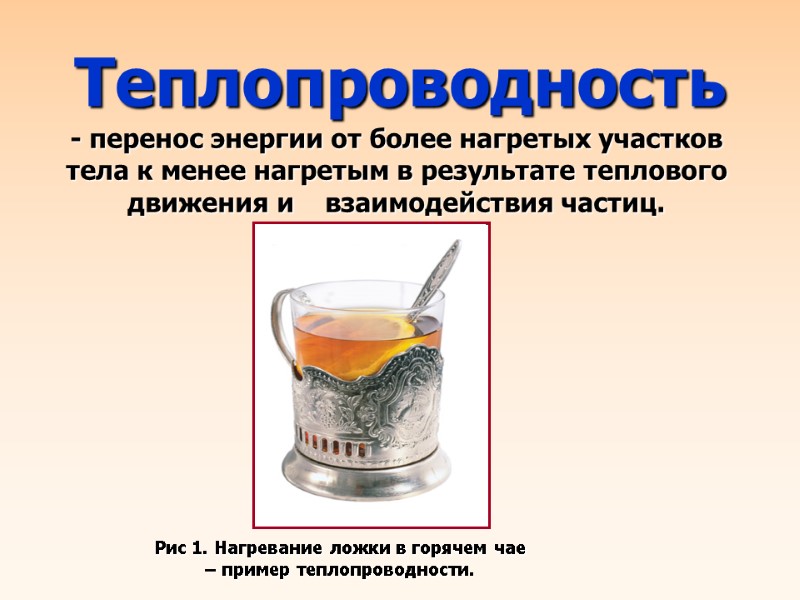

- перенос энергии от более нагретых участков тела к менее нагретым в результате теплового движения и взаимодействия частиц. Рис 1. Нагревание ложки в горячем чае – пример теплопроводности. Теплопроводность

Рис 2. Перенос энергии от более нагретых участков тела к менее нагретым. Теплопроводность

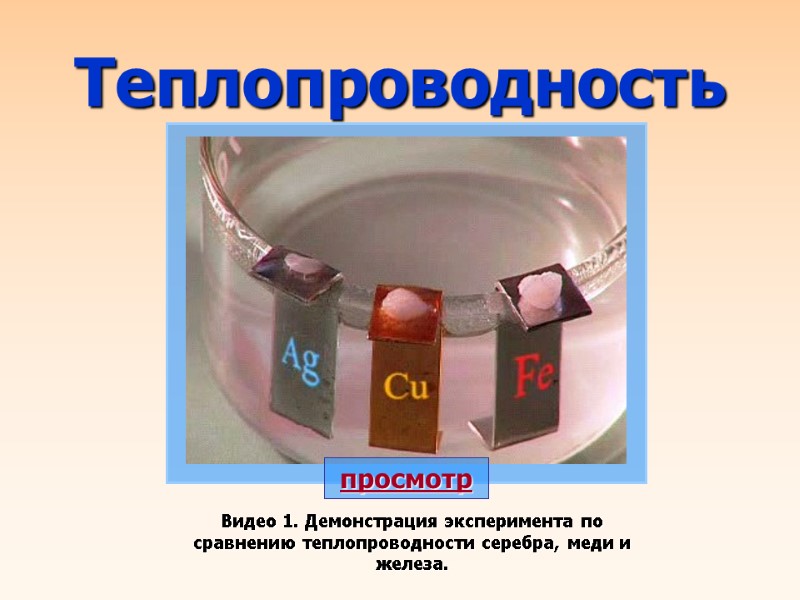

Видео 1. Демонстрация эксперимента по сравнению теплопроводности серебра, меди и железа. Теплопроводность просмотр

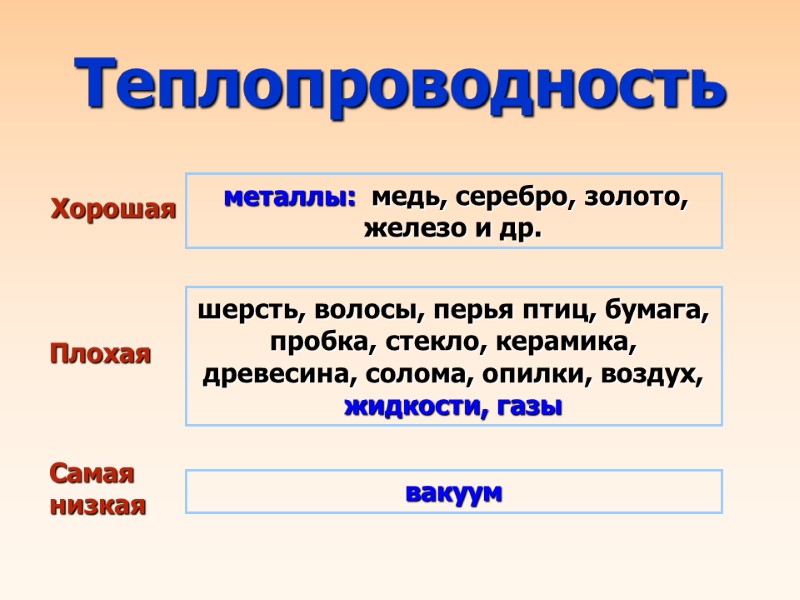

шерсть, волосы, перья птиц, бумага, пробка, стекло, керамика, древесина, солома, опилки, воздух, жидкости, газы металлы: медь, серебро, золото, железо и др. вакуум Теплопроводность Хорошая Плохая Самая низкая

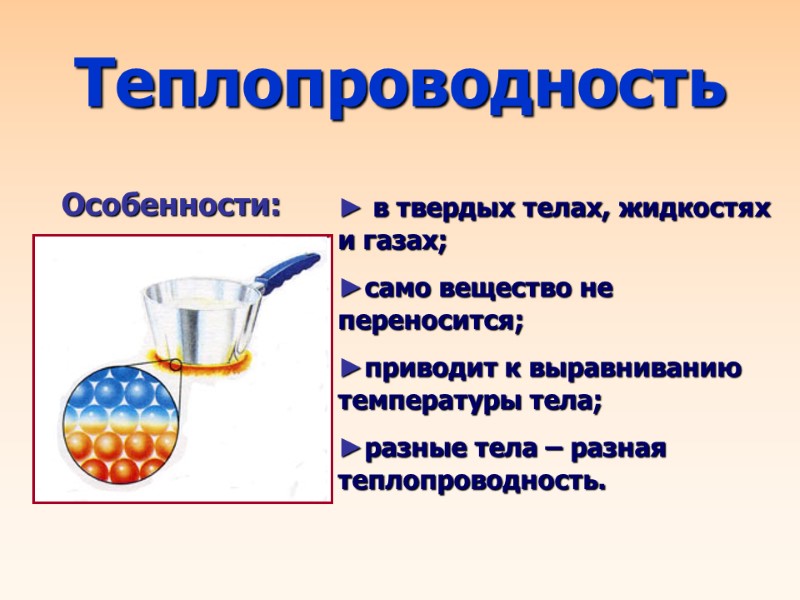

Теплопроводность ► в твердых телах, жидкостях и газах; ►само вещество не переносится; ►приводит к выравниванию температуры тела; ►разные тела – разная теплопроводность. Особенности:

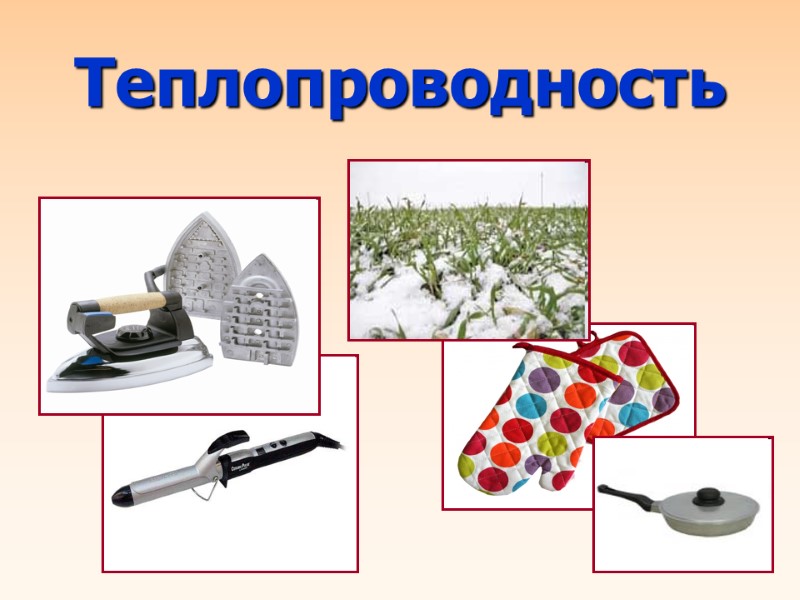

Теплопроводность

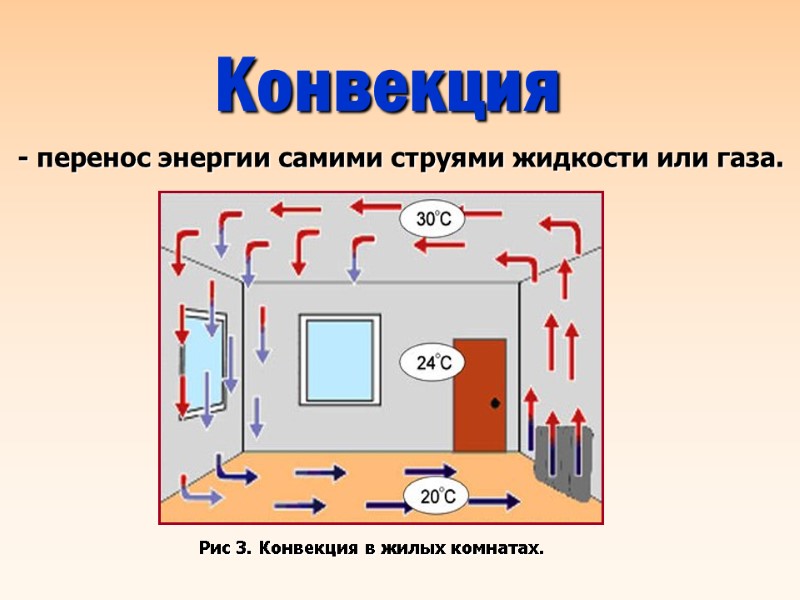

Конвекция - перенос энергии самими струями жидкости или газа. Рис 3. Конвекция в жилых комнатах.

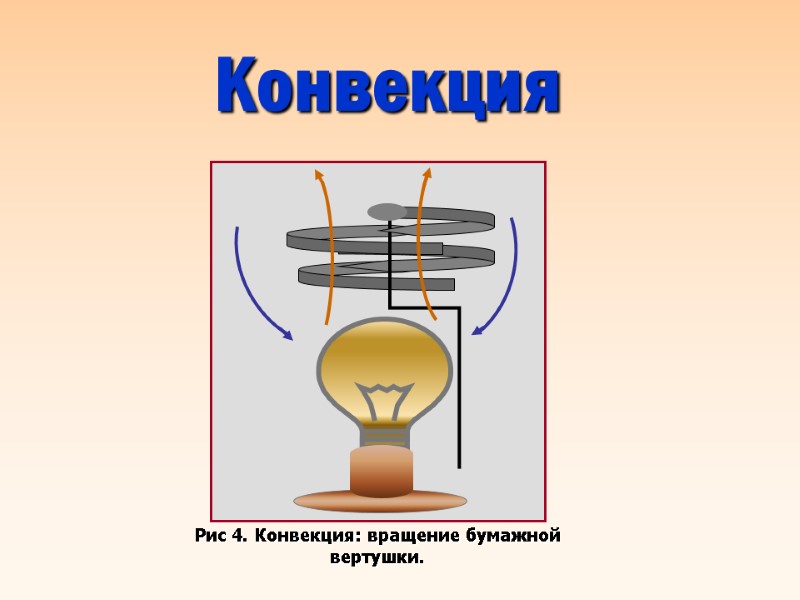

Конвекция Рис 4. Конвекция: вращение бумажной вертушки.

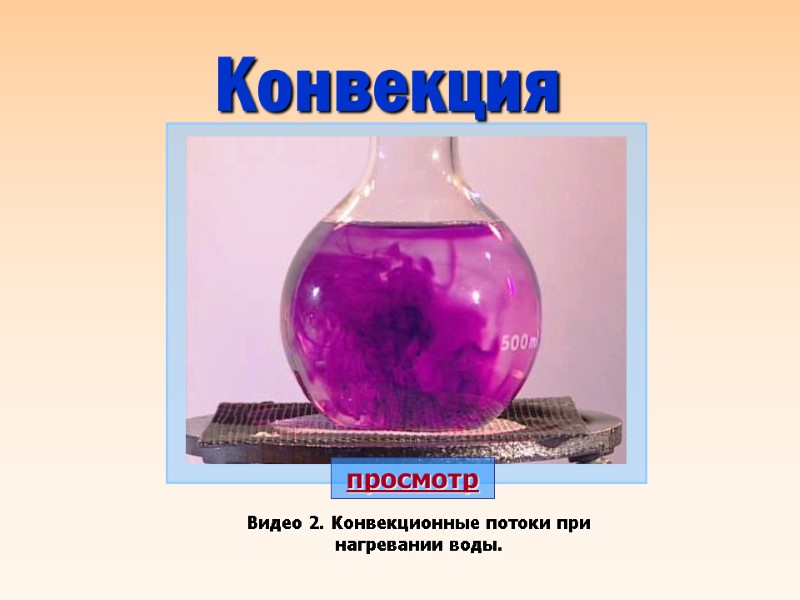

просмотр Видео 2. Конвекционные потоки при нагревании воды. Конвекция

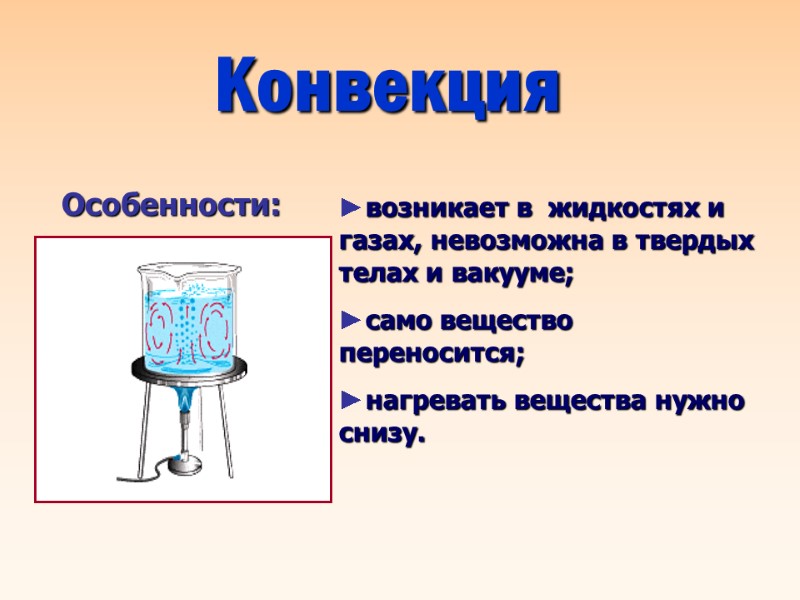

Конвекция ►возникает в жидкостях и газах, невозможна в твердых телах и вакууме; ►само вещество переносится; ►нагревать вещества нужно снизу. Особенности:

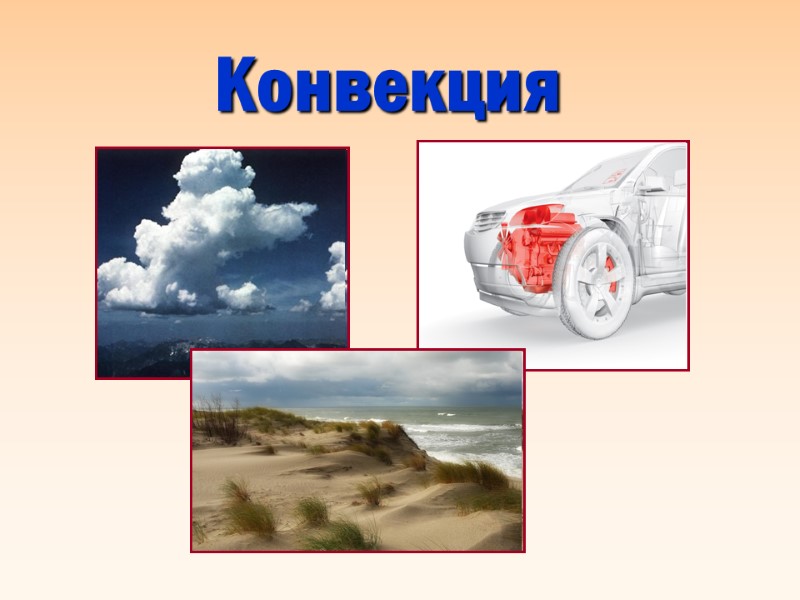

Конвекция

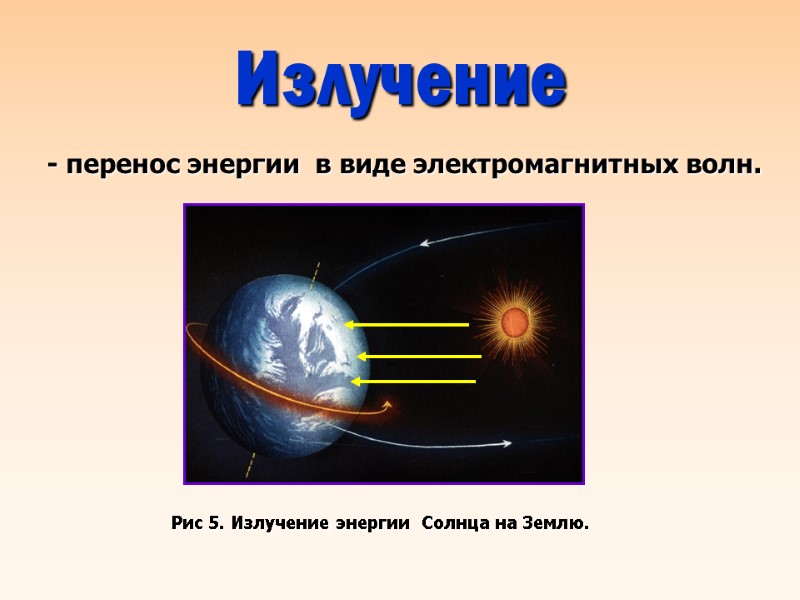

Излучение - перенос энергии в виде электромагнитных волн. Рис 5. Излучение энергии Солнца на Землю.

просмотр Видео 3. Излучение тел с темной и светлой поверхностью. Излучение

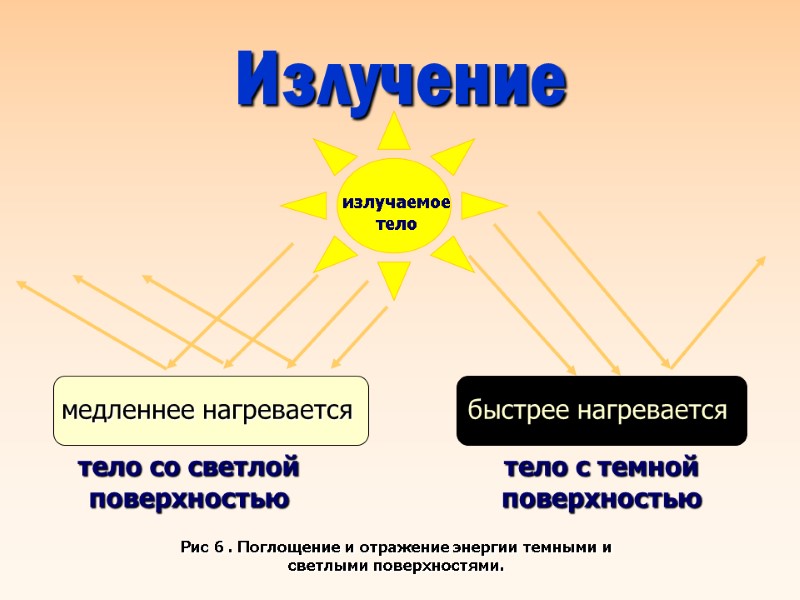

тело со светлой поверхностью тело с темной поверхностью медленнее нагревается Рис 6 . Поглощение и отражение энергии темными и светлыми поверхностями. излучаемое тело Излучение быстрее нагревается

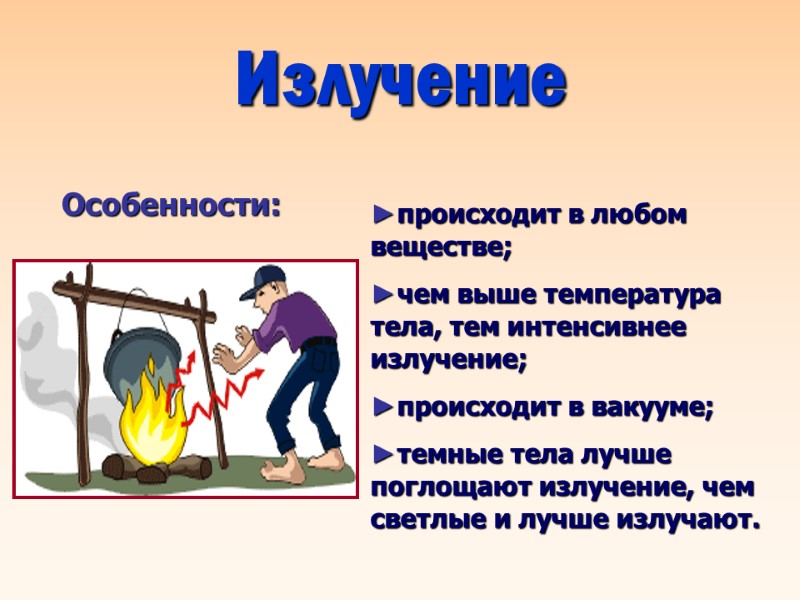

Излучение ►происходит в любом веществе; ►чем выше температура тела, тем интенсивнее излучение; ►происходит в вакууме; ►темные тела лучше поглощают излучение, чем светлые и лучше излучают. Особенности:

Излучение

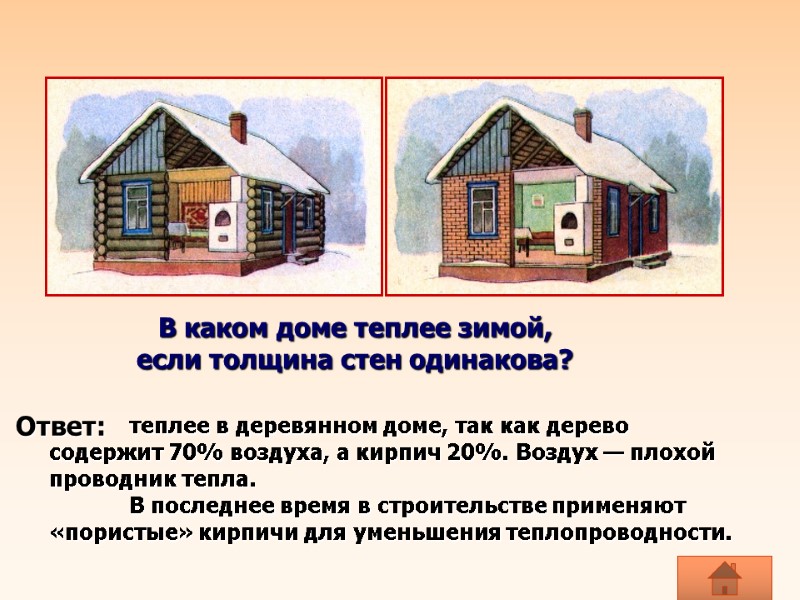

В каком доме теплее зимой, если толщина стен одинакова? теплее в деревянном доме, так как дерево содержит 70% воздуха, а кирпич 20%. Воздух — плохой проводник тепла. В последнее время в строительстве применяют «пористые» кирпичи для уменьшения теплопроводности. Ответ:

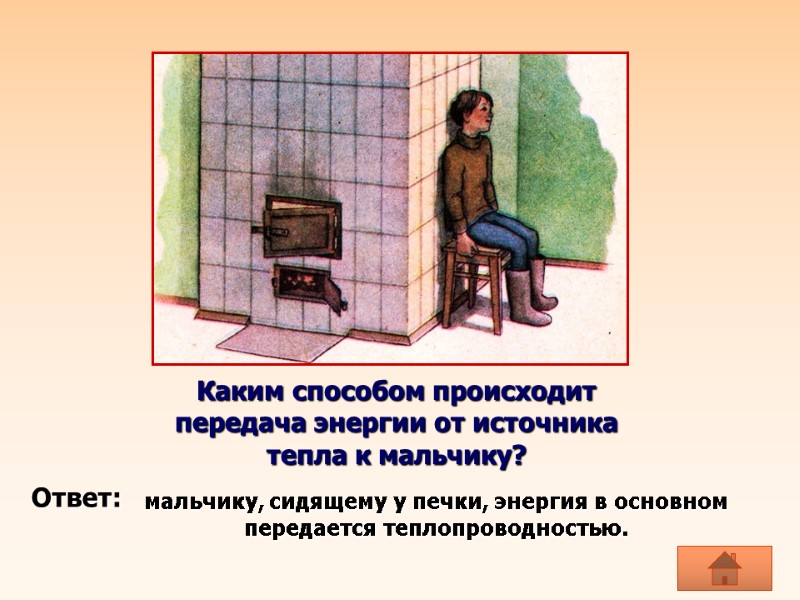

мальчику, сидящему у печки, энергия в основном передается теплопроводностью. Каким способом происходит передача энергии от источника тепла к мальчику? Ответ:

Какими способами происходит передача энергии от источника тепла к мальчику? мальчику, лежащему на песке, энергия от солнца передается излучением, а от песка теплопроводностью. Ответ:

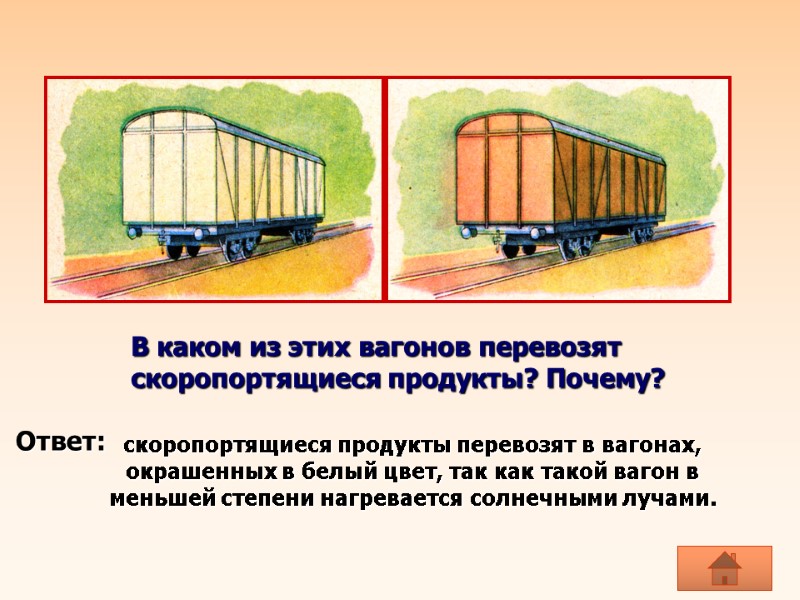

В каком из этих вагонов перевозят скоропортящиеся продукты? Почему? скоропортящиеся продукты перевозят в вагонах, окрашенных в белый цвет, так как такой вагон в меньшей степени нагревается солнечными лучами. Ответ:

Почему водоплавающие птицы и другие животные не замерзают зимой? мех, шерсть, пух обладают плохой теплопроводностью ( наличие между волокнами воздуха), что позволяет телу животного сохранять вырабатываемую организмом энергию и защищаться от охлаждения. Ответ:

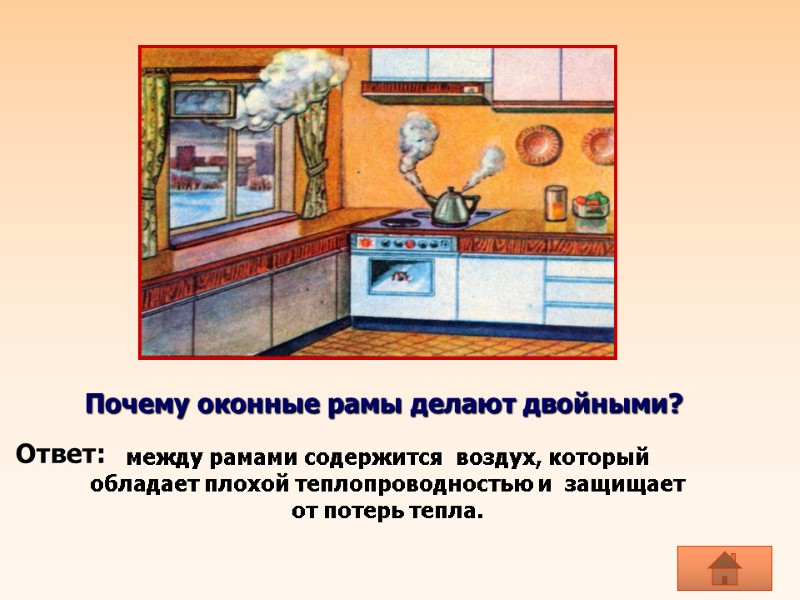

Почему оконные рамы делают двойными? между рамами содержится воздух, который обладает плохой теплопроводностью и защищает от потерь тепла. Ответ:

м п е р а т у р а т е и Величина, от которой зависит интенсивность излучения. л у ч е н и е з т е п л о п е р е д а ч а л о с н ц е в о з д у х е р а б о т а м с е р е б р о у у к а в э н е р г и я к о н в е к ц и я Вид теплопередачи, который может осуществляться в полном вакууме. Процесс изменения внутренней энергии без совершения работы над телом или самим телом. Основной источник энергии на Земле. Процесс превращения одного вида энергии в другой. Смесь газов. Обладает плохой теплопроводностью. Металл, имеющий самую хорошую теплопроводность. Величина, обладающая свойством сохранения. Вид теплопередачи, который сопровождается переносом вещества. Разреженный газ. Кроссворд
