ВИДЫ СОПРЯЖЕНИЙ В ТЕХНИКЕ Выполнили ст гр

ВИДЫ СОПРЯЖЕНИЙ В ТЕХНИКЕ Выполнили ст. гр. : ПБ-319 Неижко В. С. Липунов Р. Ю.

Виды соединений

Неразъемные соединения Неразъёмное соединение - соединение с жёсткой механической связью деталей в каком-либо узле машины или конструкции, сохраняющееся в течение всего срока службы. При неразъемном соединении, разборка обычно невозможна без разрушения или повреждения поверхностей деталей.

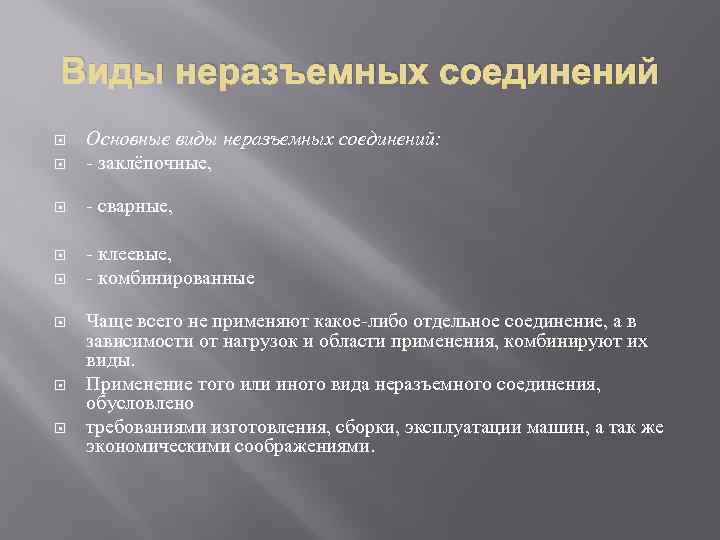

Виды неразъемных соединений Основные виды неразъемных соединений: - заклёпочные, - сварные, - клеевые, - комбинированные Чаще всего не применяют какое-либо отдельное соединение, а в зависимости от нагрузок и области применения, комбинируют их виды. Применение того или иного вида неразъемного соединения, обусловлено требованиями изготовления, сборки, эксплуатации машин, а так же экономическими соображениями.

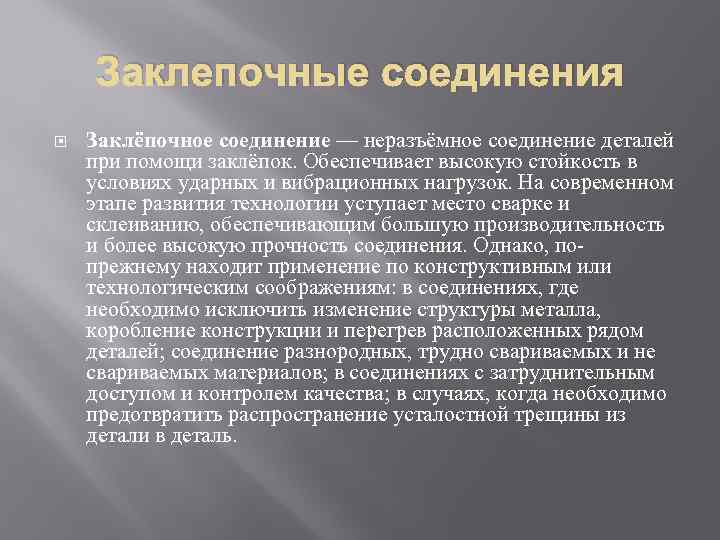

Заклепочные соединения Заклёпочное соединение — неразъёмное соединение деталей при помощи заклёпок. Обеспечивает высокую стойкость в условиях ударных и вибрационных нагрузок. На современном этапе развития технологии уступает место сварке и склеиванию, обеспечивающим большую производительность и более высокую прочность соединения. Однако, попрежнему находит применение по конструктивным или технологическим соображениям: в соединениях, где необходимо исключить изменение структуры металла, коробление конструкции и перегрев расположенных рядом деталей; соединение разнородных, трудно свариваемых и не свариваемых материалов; в соединениях с затруднительным доступом и контролем качества; в случаях, когда необходимо предотвратить распространение усталостной трещины из детали в деталь.

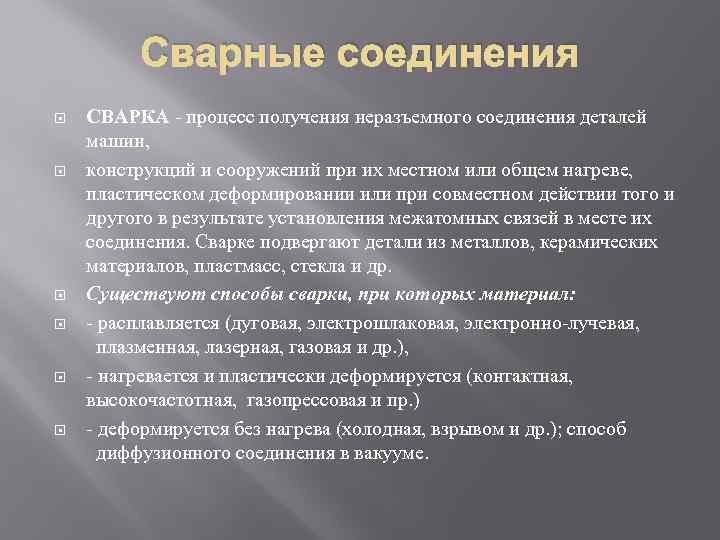

Сварные соединения СВАРКА - процесс получения неразъемного соединения деталей машин, конструкций и сооружений при их местном или общем нагреве, пластическом деформировании или при совместном действии того и другого в результате установления межатомных связей в месте их соединения. Сварке подвергают детали из металлов, керамических материалов, пластмасс, стекла и др. Существуют способы сварки, при которых материал: - расплавляется (дуговая, электрошлаковая, электронно-лучевая, плазменная, лазерная, газовая и др. ), - нагревается и пластически деформируется (контактная, высокочастотная, газопрессовая и пр. ) - деформируется без нагрева (холодная, взрывом и др. ); способ диффузионного соединения в вакууме.

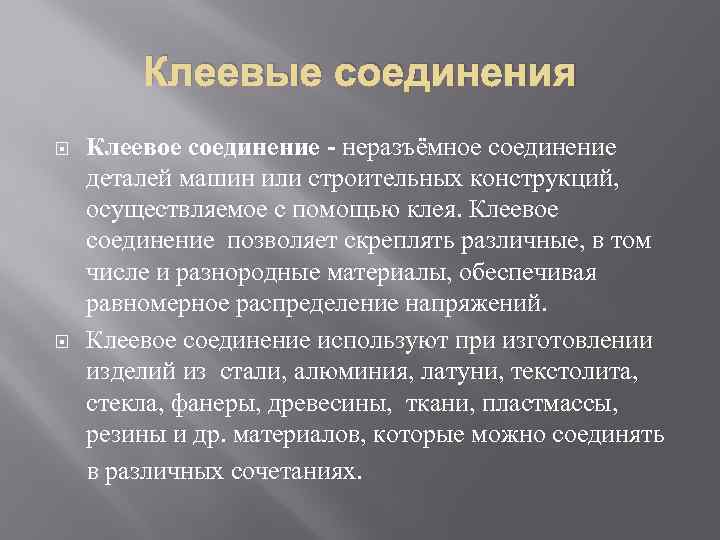

Клеевые соединения Клеевое соединение неразъёмное соединение деталей машин или строительных конструкций, осуществляемое с помощью клея. Клеевое соединение позволяет скреплять различные, в том числе и разнородные материалы, обеспечивая равномерное распределение напряжений. Клеевое соединение используют при изготовлении изделий из стали, алюминия, латуни, текстолита, стекла, фанеры, древесины, ткани, пластмассы, резины и др. материалов, которые можно соединять в различных сочетаниях.

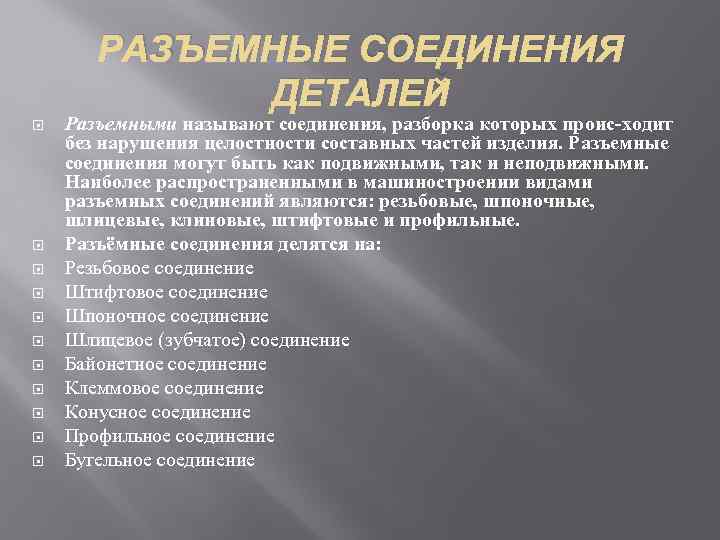

РАЗЪЕМНЫЕ СОЕДИНЕНИЯ ДЕТАЛЕЙ Разъемными называют соединения, разборка которых проис ходит без нарушения целостности составных частей изделия. Разъемные соединения могут быть как подвижными, так и неподвижными. Наиболее распространенными в машиностроении видами разъемных соединений являются: резьбовые, шпоночные, шлицевые, клиновые, штифтовые и профильные. Разъёмные соединения делятся на: Резьбовое соединение Штифтовое соединение Шпоночное соединение Шлицевое (зубчатое) соединение Байонетное соединение Клеммовое соединение Конусное соединение Профильное соединение Бугельное соединение

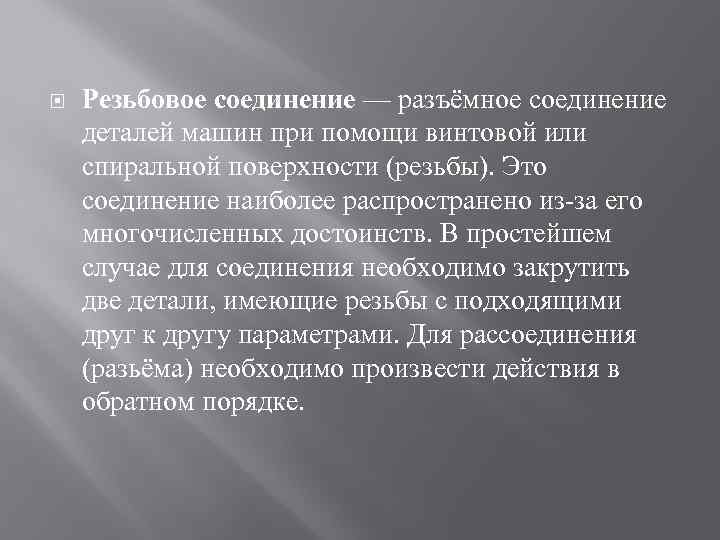

Резьбовое соединение — разъёмное соединение деталей машин при помощи винтовой или спиральной поверхности (резьбы). Это соединение наиболее распространено из-за его многочисленных достоинств. В простейшем случае для соединения необходимо закрутить две детали, имеющие резьбы с подходящими друг к другу параметрами. Для рассоединения (разьёма) необходимо произвести действия в обратном порядке.

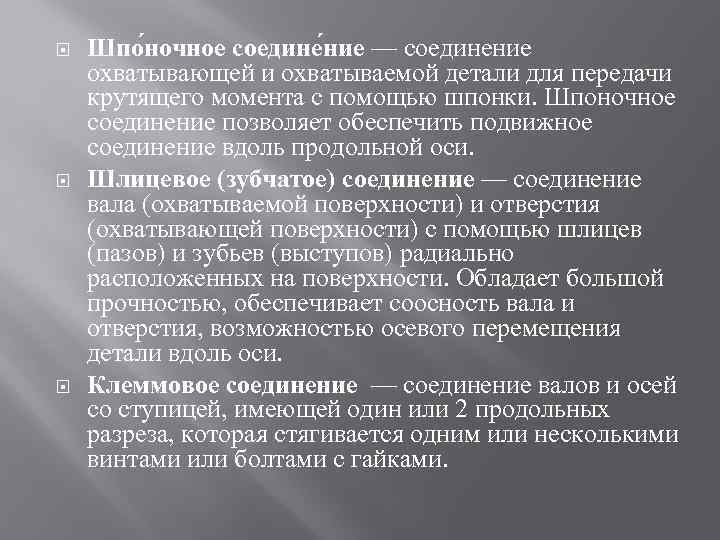

Шпо ночное соедине ние — соединение охватывающей и охватываемой детали для передачи крутящего момента с помощью шпонки. Шпоночное соединение позволяет обеспечить подвижное соединение вдоль продольной оси. Шлицевое (зубчатое) соединение — соединение вала (охватываемой поверхности) и отверстия (охватывающей поверхности) с помощью шлицев (пазов) и зубьев (выступов) радиально расположенных на поверхности. Обладает большой прочностью, обеспечивает соосность вала и отверстия, возможностью осевого перемещения детали вдоль оси. Клеммовое соединение — соединение валов и осей со ступицей, имеющей один или 2 продольных разреза, которая стягивается одним или несколькими винтами или болтами с гайками.

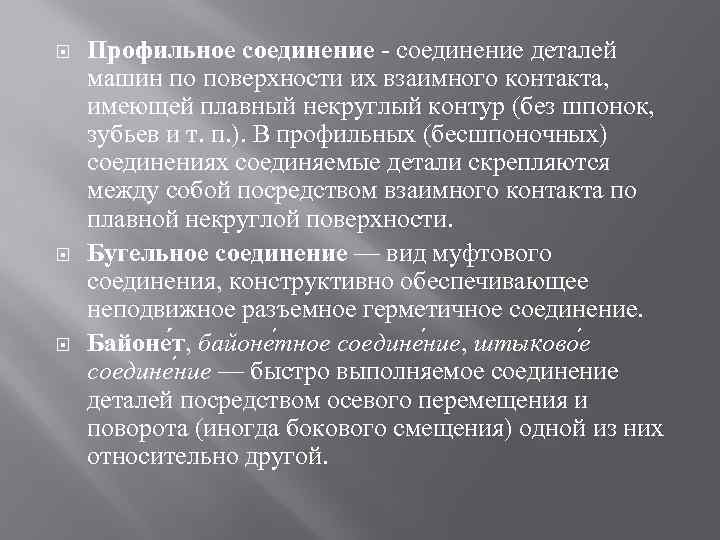

Профильное соединение - соединение деталей машин по поверхности их взаимного контакта, имеющей плавный некруглый контур (без шпонок, зубьев и т. п. ). В профильных (бесшпоночных) соединениях соединяемые детали скрепляются между собой посредством взаимного контакта по плавной некруглой поверхности. Бугельное соединение — вид муфтового соединения, конструктивно обеспечивающее неподвижное разъемное герметичное соединение. Байоне т, байоне тное соедине ние, штыково е соедине ние — быстро выполняемое соединение деталей посредством осевого перемещения и поворота (иногда бокового смещения) одной из них относительно другой.

Система допусков Совокупность разных точностей и различных отклонений для образования разнообразных посадок и их построение называется системой допусков. Система допусков подразделяется на систему отверстия и систему вала. Система отверстия — это совокупность посадок, в которых при одном классе точности и одном номинальном размере предельные размеры отверстия остаются постоянными, а различные посадки достигаются путем изменения предельных отклонений валов. Во всех стандартных посадках системы отверстия нижнее отклонение отверстия равно нулю. Такое отверстие называется основным. Система вала — это совокупность посадок, в которых предельные отклонения вала одинаковы (при одном номинальном размере и одном классе точности), а различные посадки достигаются путем изменения предельных отношений отверстия. Во всех стандартных посадках системы вала верхнее отклонение вала равно нулю. Такой вал называется основным.

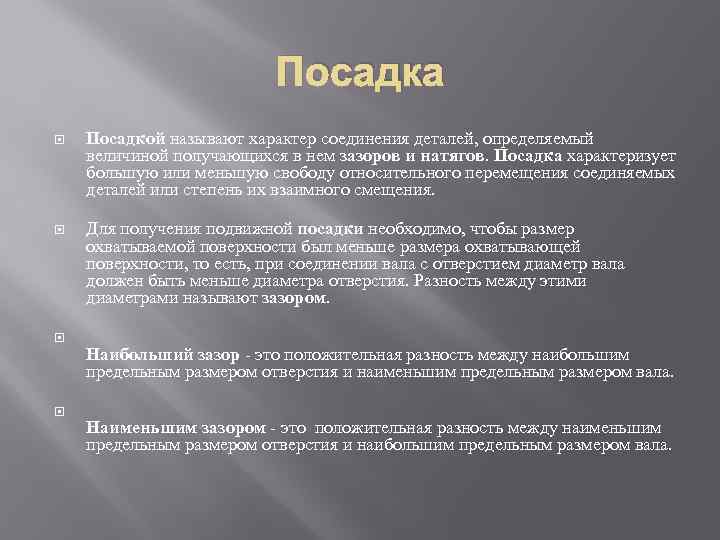

Посадка Посадкой называют характер соединения деталей, определяемый величиной получающихся в нем зазоров и натягов. Посадка характеризует большую или меньшую свободу относительного перемещения соединяемых деталей или степень их взаимного смещения. Для получения подвижной посадки необходимо, чтобы размер охватываемой поверхности был меньше размера охватывающей поверхности, то есть, при соединении вала с отверстием диаметр вала должен быть меньше диаметра отверстия. Разность между этими диаметрами называют зазором. Наибольший зазор - это положительная разность между наибольшим предельным размером отверстия и наименьшим предельным размером вала. Наименьшим зазором - это положительная разность между наименьшим предельным размером отверстия и наибольшим предельным размером вала.

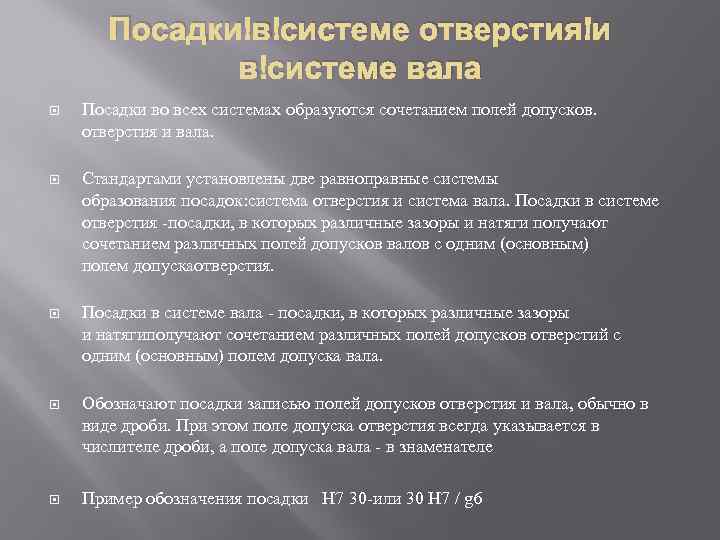

Посадки в системе отверстия и в системе вала Посадки во всех системах образуются сочетанием полей допусков. отверстия и вала. Стандартами установлены две равноправные системы образования посадок: система отверстия и система вала. Посадки в системе отверстия -посадки, в которых различные зазоры и натяги получают сочетанием различных полей допусков валов с одним (основным) полем допускаотверстия. Посадки в системе вала - посадки, в которых различные зазоры и натягиполучают сочетанием различных полей допусков отверстий с одним (основным) полем допуска вала. Обозначают посадки записью полей допусков отверстия и вала, обычно в виде дроби. При этом поле допуска отверстия всегда указывается в числителе дроби, а поле допуска вала - в знаменателе Пример обозначения посадки Н 7 30 -или 30 Н 7 / g 6
