Виды обработки резанием
Обработка металлов резанием – это процесс срезания режущим инструментом с поверхности заготовки слоя металла в виде стружки для получения необходимой геометрической формы, точности размеров, взаиморасположения и шероховатости поверхностей детали.
В зависимости от применяемого инструмента различают следующие виды обработки материалов резанием: • Лезвийная обработка (резцы, фрезы, сверла и др. ) • Абразивная обработка (круги, бруски, пасты и др. ) • В физико-химических средах (электролиты, плазма, луч лазера и др. ).
Точение (обтачивание, растачивание, подрезание, разрезание). Точение, наиболее распространенный метод изготовления деталей типа тел вращения (валов, дисков, осей, пальцев, цапф, фланцев, колец, втулок, гаек, муфт и др. ) на токарных станках. Разновидности точения: • Обтачивание — обработка наружных поверхностей. • Растачивание — обработка внутренних поверхностей. • Подрезание — обработка плоских торцевых поверхностей. • Резка (разрезание)— разделение заготовки на части или отделение готовой детали от заготовки.
Сверление (рассверливание, зенкерование, зенкование, развёртывание, цековка). Сверление - необходимая операция для получения отверстий в различных материалах при их обработке, изготовление отверстий под нарезание резьбы, • Рассверливание цилиндрических отверстий (увеличение диаметра). • Зенкерование, развёртывание или растачивание получистовая и отчасти, чистовая операция механической обработки. • Цекование — процесс обработки отверстия в детали для образования гнёзд потайные головки крепёжных элементов (заклёпок, болтов, винтов).
Фрезерование. • Фрезерованием в большинстве случаев обрабатываются плоские (прямые и наклонные) поверхности или фасонные линейчатые поверхности. Фрезерование ведется многолезвийными инструментами – фрезами.
Строгание (долбление). • Строгание осуществляется путём возвратнопоступательных движений режущего инструмента закреплённого в резцедержателе, либо самого изделия, закреплённого на рабочем столе строгального станка. • Долбление— вид обработки, при которой основной инструмент, (долбяк) совершая возвратно-поступательные движения, достигая таким образом требуемого размера, количества шлицов, зубьев или шпоночного паза.
Шлифование — механическая или ручная операция по обработке твёрдого материала (металл, стекло, гранит, алмаз и др. ). Разновидность абразивной обработки, которая, в свою очередь, является разновидностью резания. Шлифование обеспечивает получение высокой чистоты обработанной поверхности и высокой точности размеров обрабатываемых деталей.
Протягивание — вид обработки металлов резанием, при котором используется специальный режущий инструмент, так называемые протяжки. Применяется для обработки внутренних, либо наружных поверхностей, металлических и неметаллических материалов. Протягивание применяют для следующих операций: • Обработка отверстий нарезного огнестрельного оружия (стволы пистолетов, пулемётов, пушек). • Обработка посадочных поверхностей лопаток турбин авиадвигателей. • Нарезание шлицов и шпоночных канавок. • Обработка сложных наружных профилей. • Калибрование цилиндрических, многогранных, фигурных отверстий.

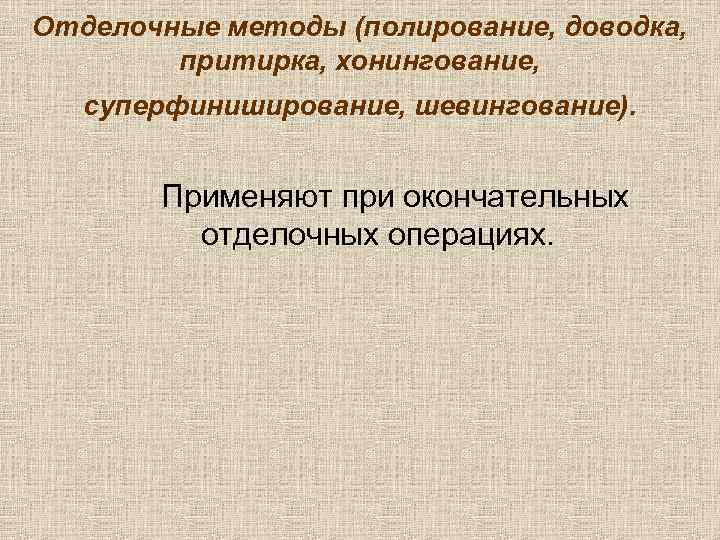

Отделочные методы (полирование, доводка, притирка, хонингование, суперфиниширование, шевингование). Применяют при окончательных отделочных операциях.
