Виды неразрушающего контроля ГОСТ 18353 -79 Ø Ø

Виды неразрушающего контроля (ГОСТ 18353 -79): Ø Ø Ø Ø Ø Магнитный Электрический Вихретоковый Радиоволновой Тепловой Оптический Радиационный Акустический Капиллярный 1

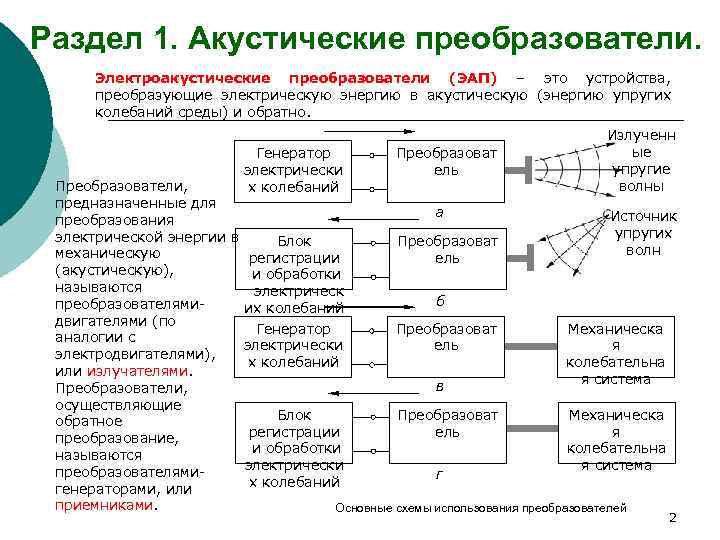

Раздел 1. Акустические преобразователи. Электроакустические преобразователи (ЭАП) – это устройства, преобразующие электрическую энергию в акустическую (энергию упругих колебаний среды) и обратно. Генератор электрически х колебаний Преобразоват ель Излученн ые упругие волны Преобразователи, предназначенные для а Источник преобразования упругих электрической энергии в Блок Преобразоват волн механическую регистрации ель (акустическую), и обработки называются электрическ б преобразователямиих колебаний двигателями (по Генератор Преобразоват Механическа аналогии с электрически ель я электродвигателями), х колебаний колебательна или излучателями. я система в Преобразователи, осуществляющие Блок Преобразоват Механическа обратное регистрации ель я преобразование, и обработки колебательна называются электрически я система преобразователямиг х колебаний генераторами, или приемниками. Основные схемы использования преобразователей 2

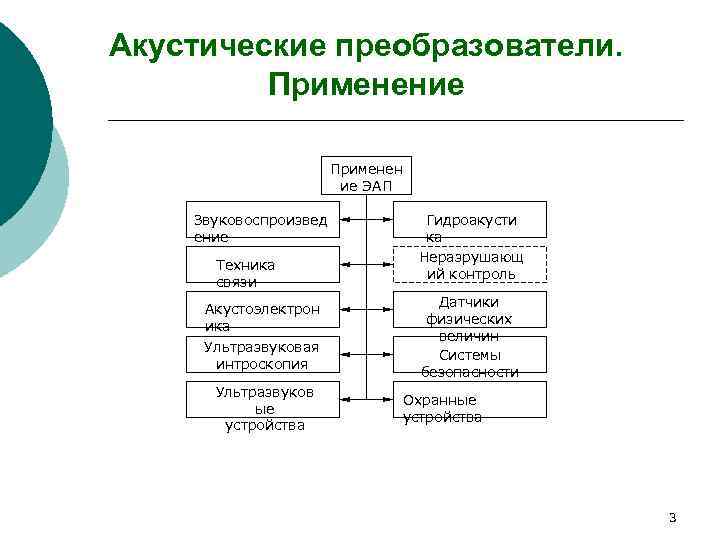

Акустические преобразователи. Применение Применен ие ЭАП Звуковоспроизвед ение Техника связи Акустоэлектрон ика Ультразвуковая интроскопия Ультразвуков ые устройства Гидроакусти ка Неразрушающ ий контроль Датчики физических величин Системы безопасности Охранные устройства 3

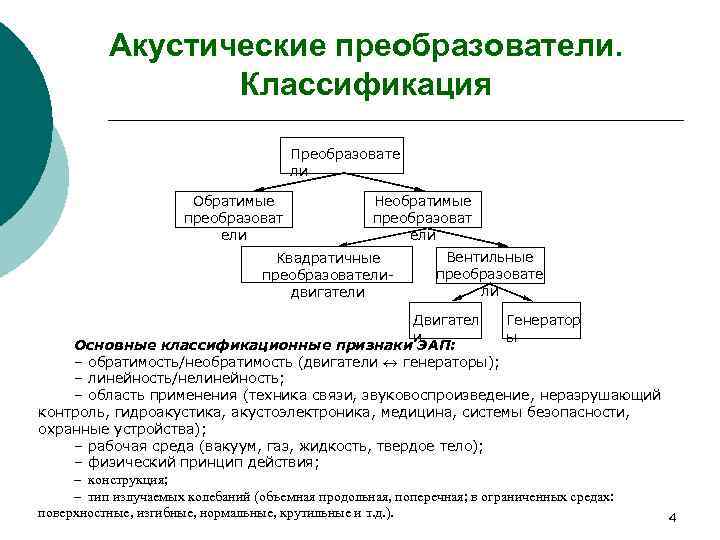

Акустические преобразователи. Классификация Преобразовате ли Обратимые преобразоват ели Необратимые преобразоват ели Квадратичные преобразователидвигатели Вентильные преобразовате ли Двигател Генератор и ы Основные классификационные признаки ЭАП: – обратимость/необратимость (двигатели генераторы); – линейность/нелинейность; – область применения (техника связи, звуковоспроизведение, неразрушающий контроль, гидроакустика, акустоэлектроника, медицина, системы безопасности, охранные устройства); – рабочая среда (вакуум, газ, жидкость, твердое тело); – физический принцип действия; – конструкция; – тип излучаемых колебаний (объемная продольная, поперечная; в ограниченных средах: поверхностные, изгибные, нормальные, крутильные и т. д. ). 4

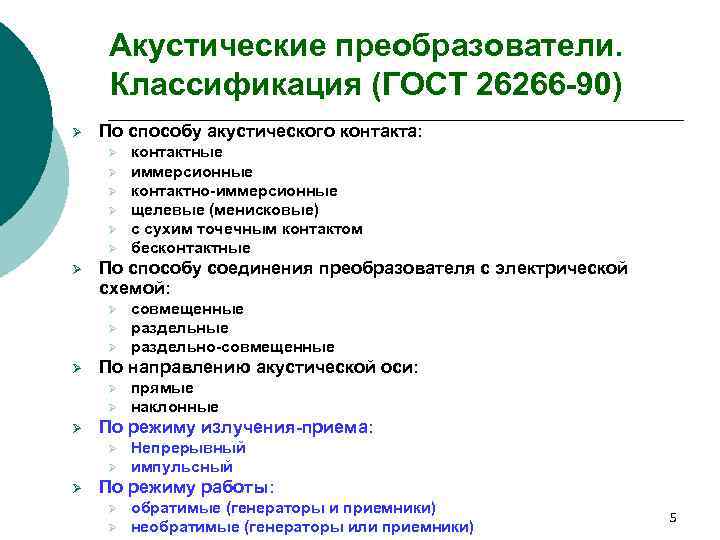

Акустические преобразователи. Классификация (ГОСТ 26266 -90) Ø По способу акустического контакта: Ø Ø Ø Ø По способу соединения преобразователя с электрической схемой: Ø Ø Ø прямые наклонные По режиму излучения-приема: Ø Ø Ø совмещенные раздельно-совмещенные По направлению акустической оси: Ø Ø контактные иммерсионные контактно-иммерсионные щелевые (менисковые) с сухим точечным контактом бесконтактные Непрерывный импульсный По режиму работы: Ø Ø обратимые (генераторы и приемники) необратимые (генераторы или приемники) 5

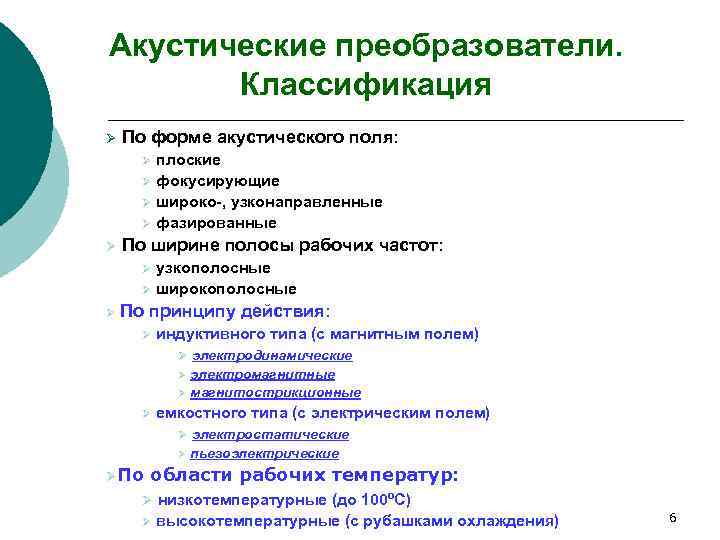

Акустические преобразователи. Классификация Ø По форме акустического поля: плоские Ø фокусирующие Ø широко-, узконаправленные Ø фазированные Ø Ø По ширине полосы рабочих частот: узкополосные Ø широкополосные Ø Ø По принципу действия: Ø индуктивного типа (с магнитным полем) Ø электродинамические электромагнитные Ø магнитострикционные Ø Ø емкостного типа (с электрическим полем) Ø электростатические Ø ØПо пьезоэлектрические области рабочих температур: низкотемпературные (до 100ºС) Ø высокотемпературные (с рубашками охлаждения) Ø 6

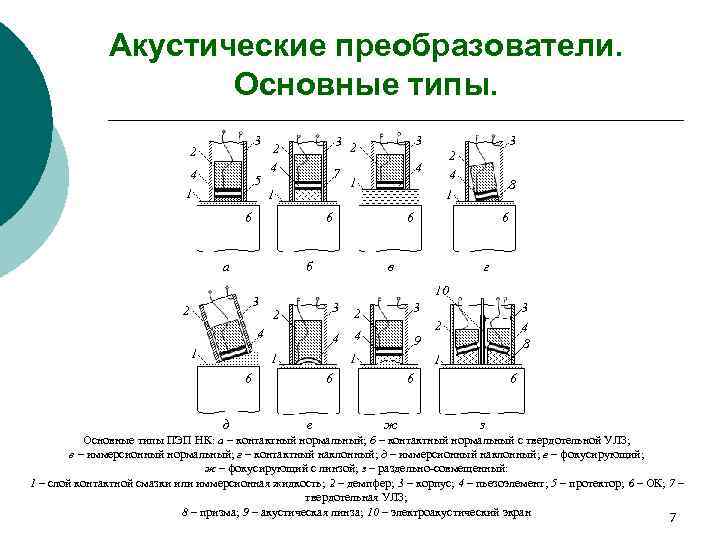

Акустические преобразователи. Основные типы. 3 2 4 1 5 3 2 4 1 6 а 2 2 4 1 8 6 в г 10 3 2 4 9 1 1 6 2 1 6 е 3 4 8 3 4 2 4 1 3 6 б 3 д 3 7 2 4 6 ж 6 з Основные типы ПЭП НК: а – контактный нормальный; б – контактный нормальный с твердотельной УЛЗ; в – иммерсионный нормальный; г – контактный наклонный; д – иммерсионный наклонный; е – фокусирующий; ж – фокусирующий с линзой; з – раздельно-совмещенный: 1 – слой контактной смазки или иммерсионная жидкость; 2 – демпфер; 3 – корпус; 4 – пьезоэлемент; 5 – протектор; 6 – ОК; 7 – твердотельная УЛЗ; 8 – призма; 9 – акустическая линза; 10 – электроакустический экран 7
