Виды, методы и средства измерений Виды, методы и средства измерений

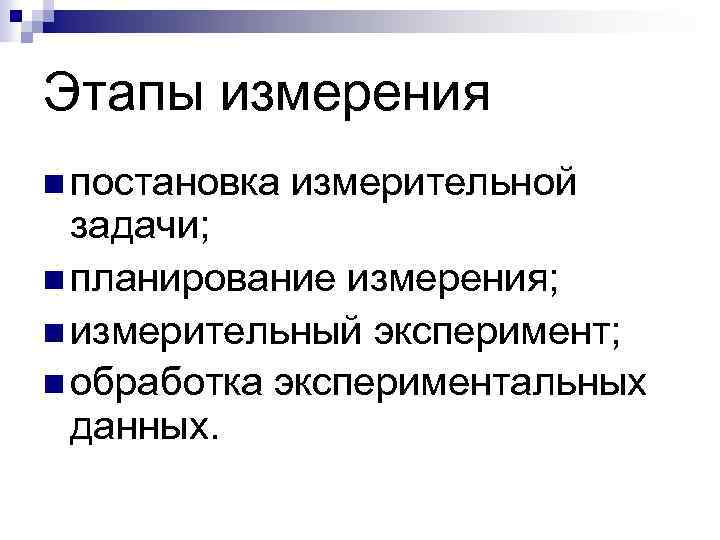

Этапы измерения постановка измерительной задачи; планирование измерения; измерительный эксперимент; обработка экспериментальных данных. Этапы измерения постановка измерительной задачи; планирование измерения; измерительный эксперимент; обработка экспериментальных данных.

Классификация измерений по общим приемам получения результатов измерения Прямые Косвенные Совместные Совокупные Классификация измерений по общим приемам получения результатов измерения Прямые Косвенные Совместные Совокупные

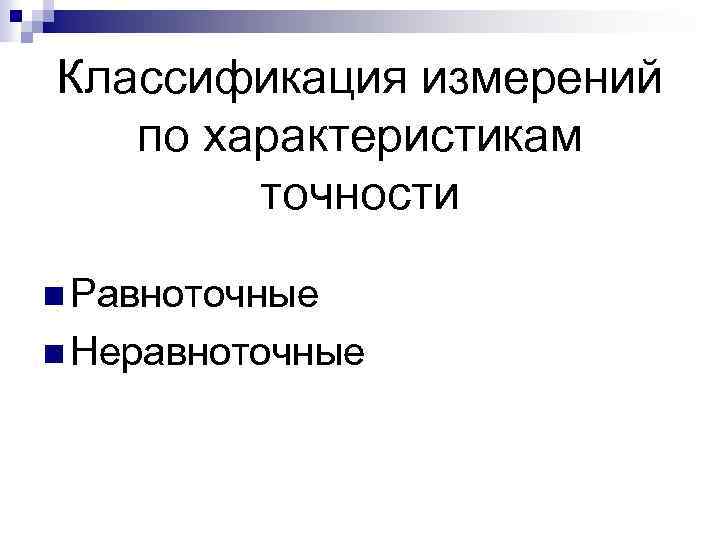

Классификация измерений по характеристикам точности Равноточные Неравноточные Классификация измерений по характеристикам точности Равноточные Неравноточные

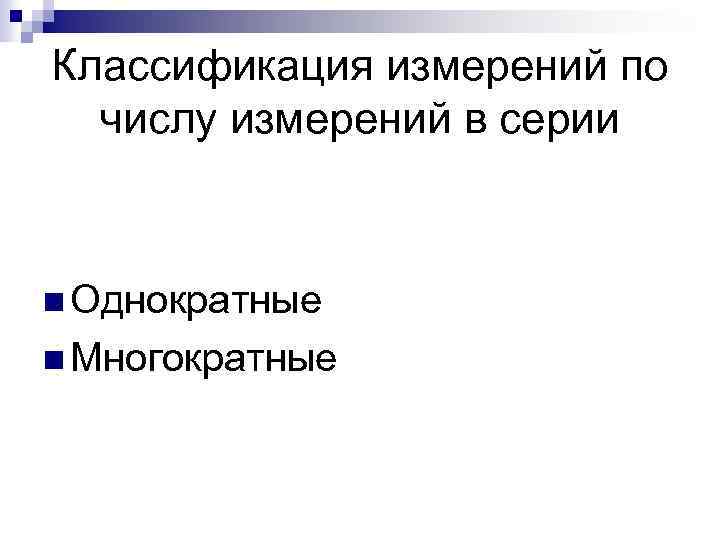

Классификация измерений по числу измерений в серии Однократные Многократные Классификация измерений по числу измерений в серии Однократные Многократные

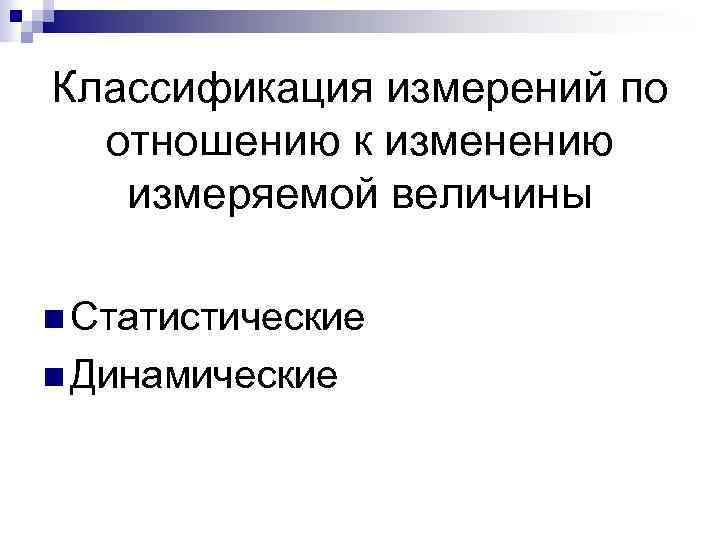

Классификация измерений по отношению к изменению измеряемой величины Статистические Динамические Классификация измерений по отношению к изменению измеряемой величины Статистические Динамические

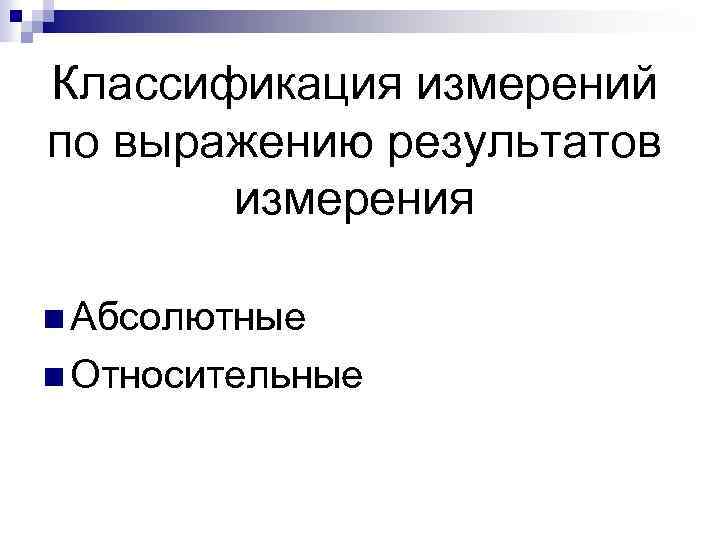

Классификация измерений по выражению результатов измерения Абсолютные Относительные Классификация измерений по выражению результатов измерения Абсолютные Относительные

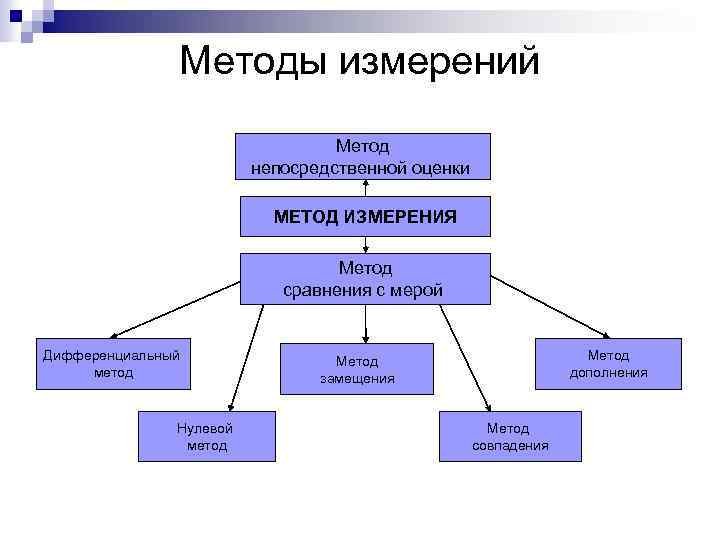

Методы измерений Метод непосредственной оценки МЕТОД ИЗМЕРЕНИЯ Метод сравнения с мерой Дифференциальный метод Нулевой Методы измерений Метод непосредственной оценки МЕТОД ИЗМЕРЕНИЯ Метод сравнения с мерой Дифференциальный метод Нулевой метод Метод дополнения Метод замещения Метод совпадения

Средства измерений Измерительные принадлежности Средства сравнения Измерительные устройства СРЕДСТВА ИЗМЕРИТЕЛЬНОЙ ТЕХНИКИ Средства измерений Меры: Средства измерений Измерительные принадлежности Средства сравнения Измерительные устройства СРЕДСТВА ИЗМЕРИТЕЛЬНОЙ ТЕХНИКИ Средства измерений Меры: • Однозначные • Многозначные • Набор мер • Магазин мер Измерительные преобразователи Измерительные приборы Измерительные установки Измерительные системы

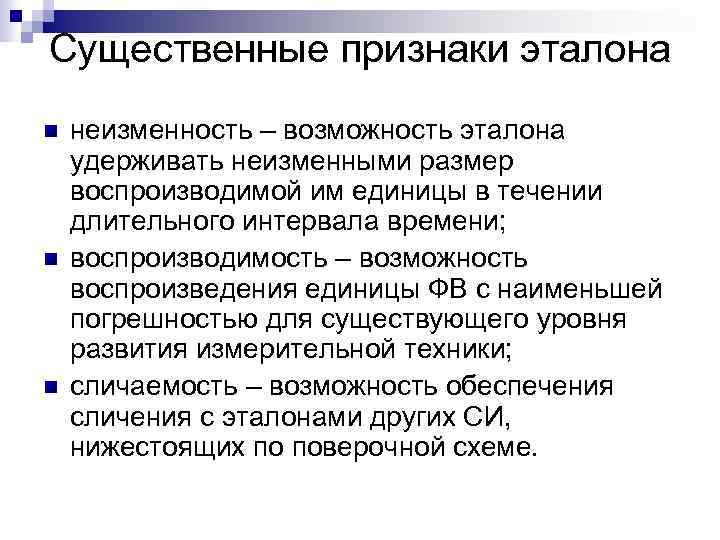

Существенные признаки эталона неизменность – возможность эталона удерживать неизменными размер воспроизводимой им единицы в Существенные признаки эталона неизменность – возможность эталона удерживать неизменными размер воспроизводимой им единицы в течении длительного интервала времени; воспроизводимость – возможность воспроизведения единицы ФВ с наименьшей погрешностью для существующего уровня развития измерительной техники; сличаемость – возможность обеспечения сличения с эталонами других СИ, нижестоящих по поверочной схеме.

виды эталонов первичный, обеспечивающий воспроизведение единицы с наивысшей в стране точностью; специальный, обеспечивающий воспроизведение виды эталонов первичный, обеспечивающий воспроизведение единицы с наивысшей в стране точностью; специальный, обеспечивающий воспроизведение единицы в особых условиях и заменяющий в этих условиях первичный эталон; вторичный, получающий размер единицы непосредственно от первичного эталона данной единицы.

Виды вторичных эталонов эталоны-копии эталоны сравнения эталоны-свидетели рабочие эталоны Виды вторичных эталонов эталоны-копии эталоны сравнения эталоны-свидетели рабочие эталоны

 Эталон-копия предназначен для передачи размера единицы рабочим эталонам. Эталон сравнения применяется для сличения Эталон-копия предназначен для передачи размера единицы рабочим эталонам. Эталон сравнения применяется для сличения эталонов, которые по тем или иным причинам не могут быть непосредственно сличены друг с другом (например, при невозможности транспортировки)

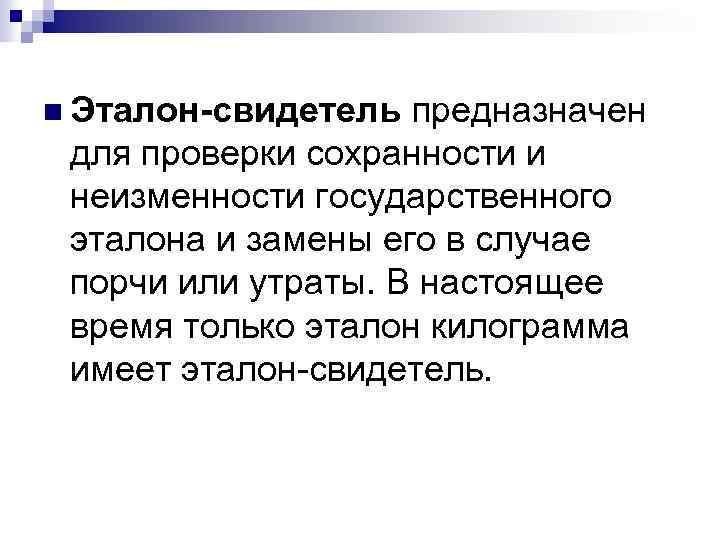

 Эталон-свидетель предназначен для проверки сохранности и неизменности государственного эталона и замены его в Эталон-свидетель предназначен для проверки сохранности и неизменности государственного эталона и замены его в случае порчи или утраты. В настоящее время только эталон килограмма имеет эталон-свидетель.

 Рабочие эталоны применяются для передачи размера единицы рабочим средствам измерения. По численности это Рабочие эталоны применяются для передачи размера единицы рабочим средствам измерения. По численности это самые распространенные эталоны, подразделенные на разряды (1, 2, 3, иногда 4) в соответствии с порядком их соподчинения в поверочной схеме.
