Виды компьютерных сетей Локальная сеть 2

Виды компьютерных сетей

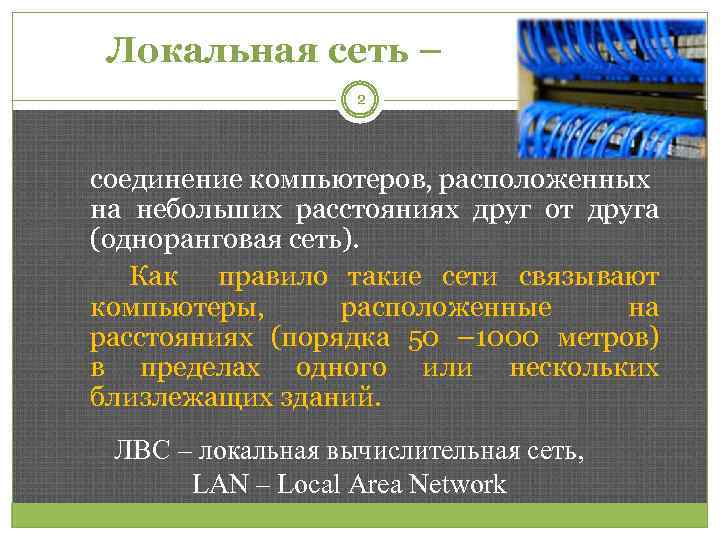

Локальная сеть – 2 соединение компьютеров, расположенных на небольших расстояниях друг от друга (одноранговая сеть). Как правило такие сети связывают компьютеры, расположенные на расстояниях (порядка 50 – 1000 метров) в пределах одного или нескольких близлежащих зданий. ЛВС – локальная вычислительная сеть, LAN – Local Area Network

Топология сети

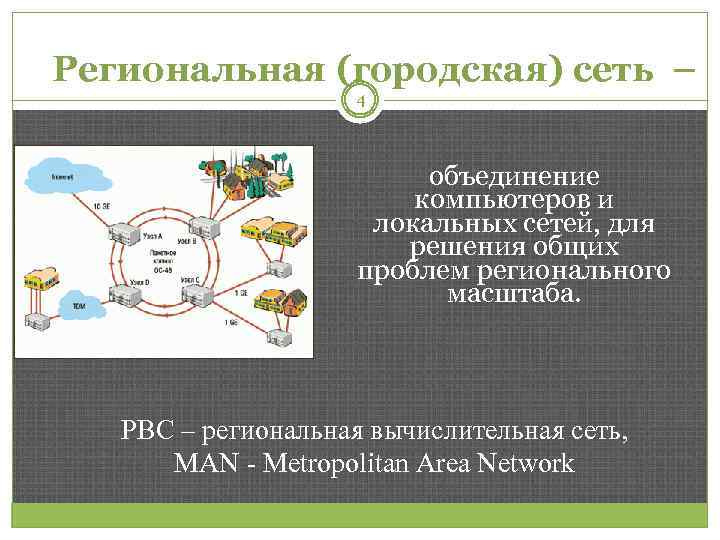

Региональная (городская) сеть – 4 объединение компьютеров и локальных сетей, для решения общих проблем регионального масштаба. РВС – региональная вычислительная сеть, MAN - Metropolitan Area Network

Корпоративная сеть – 5 объединение компьютеров и локальных сетей в пределах корпорации. (корпорация – объединение)

Глобальная сеть – 6 объединение компьютеров и локальных сетей расположенных на удаленном расстоянии, для общего использования мировых информационных ресурсов. ГВС – глобальная вычислительная сеть, WAN – Wide Area Network INTERNET – дословно «Межсеть»

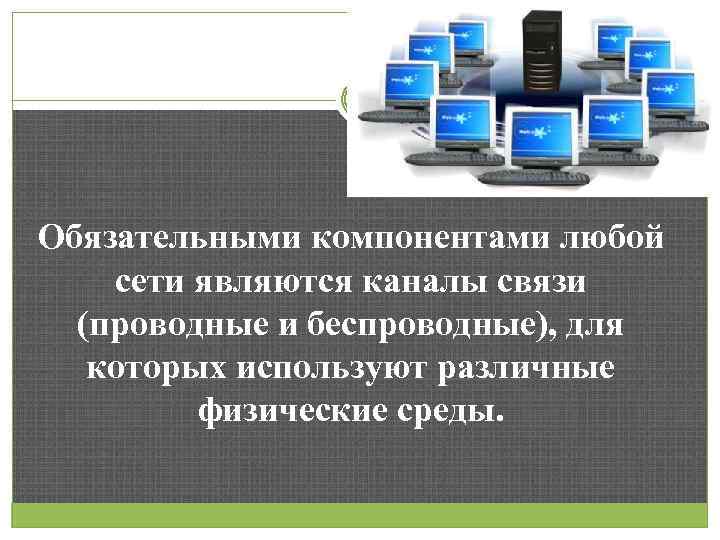

7 Обязательными компонентами любой сети являются каналы связи (проводные и беспроводные), для которых используют различные физические среды.

Каналы связи: 8 Телефонные линии Коаксиальный кабель Оптоволоконные линии Радиосвязь; Спутниковая связь Wi-Fi Bluetooth

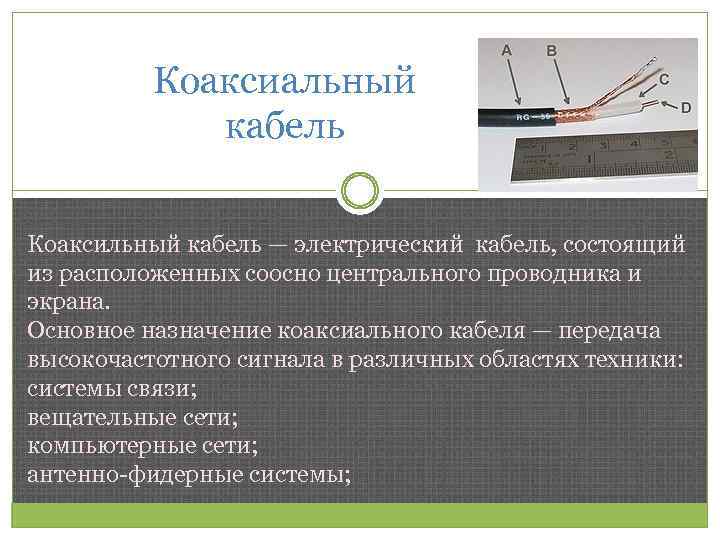

Коаксиальный кабель Коаксильный кабель — электрический кабель, состоящий из расположенных соосно центрального проводника и экрана. Основное назначение коаксиального кабеля — передача высокочастотного сигнала в различных областях техники: системы связи; вещательные сети; компьютерные сети; антенно-фидерные системы;

Оптическое волокно 10 — нить из оптически прозрачного материала (стекло, пластик), используемая для переноса светавнутри себя посредством полного внутреннего отражения. Применение оптических волокон для линий связи обусловлено тем, что оптическое волокно обеспечивает высокую защищенность от несанкционированного доступа, низкое затухание сигнала при передаче информации на большие расстояния и возможность оперировать с чрезвычайно высокими скоростями передачи. Уже к 2006 -му году была достигнута скорость модуляции 111 ГГц

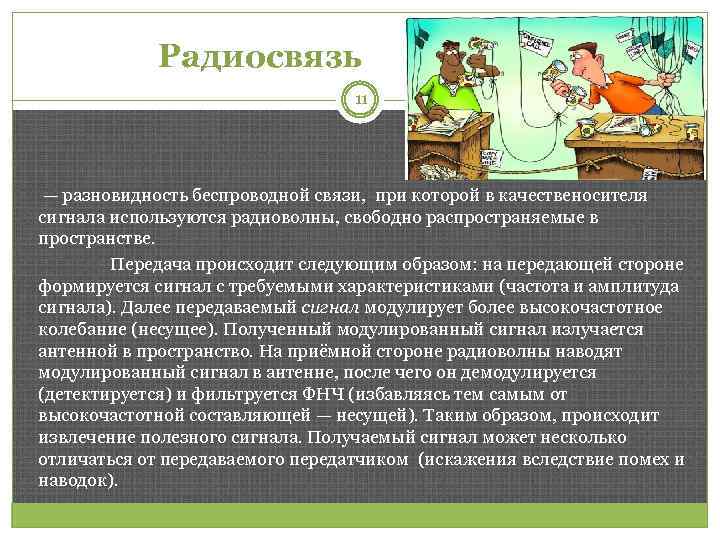

Радиосвязь 11 — разновидность беспроводной связи, при которой в качественосителя сигнала используются радиоволны, свободно распространяемые в пространстве. Передача происходит следующим образом: на передающей стороне формируется сигнал с требуемыми характеристиками (частота и амплитуда сигнала). Далее передаваемый сигнал модулирует более высокочастотное колебание (несущее). Полученный модулированный сигнал излучается антенной в пространство. На приёмной стороне радиоволны наводят модулированный сигнал в антенне, после чего он демодулируется (детектируется) и фильтруется ФНЧ (избавляясь тем самым от высокочастотной составляющей — несущей). Таким образом, происходит извлечение полезного сигнала. Получаемый сигнал может несколько отличаться от передаваемого передатчиком (искажения вследствие помех и наводок).

Спутниковая связь 12 Спутниковая связь — один из видов космической радиосвязи, основанный на использовании искусственных спутников земли в качестве ретрансляторов. Спутниковая связь осуществляется между земными станциями, которые могут быть как стационарными, так и подвижными. В 1957 году в СССР был запущен первый искусственный спутник Земли срадиоаппаратурой на борту. 12 августа 1960 года специалистами США был выведен на орбиту высотой 1500 км надувной шар. Этот космический аппарат назывался «Эхо-1» . Его металлизированная оболочка диаметром 30 м выполняла функциипассивного ретранслятора. Инженеры работают над первым в мире коммерческим спутником связи Early Bird 20 августа 1964 года 11 стран (СССР в их число не вошёл) подписали соглашение о создании международной организации спутниковой связи Intelsat (International Telecommunications Satellite organization). В СССР к тому времени была собственная развитая программа спутниковой связи, увенчавшаяся 23 апреля 1965 года успешным запуском связного советского спутника Молния-1. В рамках программы Intelsat первый коммерческий спутник связи Early Bird ( «ранняя пташка» ), произведенный корпорацией COMSAT, был запущен 6 апреля 1965 год.

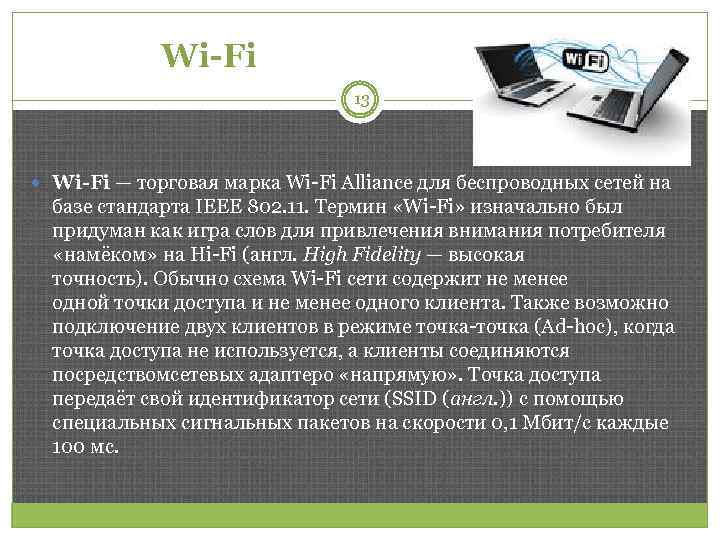

Wi-Fi 13 Wi-Fi — торговая марка Wi-Fi Alliance для беспроводных сетей на базе стандарта IEEE 802. 11. Термин «Wi-Fi» изначально был придуман как игра слов для привлечения внимания потребителя «намёком» на Hi-Fi (англ. High Fidelity — высокая точность). Обычно схема Wi-Fi сети содержит не менее одной точки доступа и не менее одного клиента. Также возможно подключение двух клиентов в режиме точка-точка (Ad-hoc), когда точка доступа не используется, а клиенты соединяются посредствомсетевых адаптеро «напрямую» . Точка доступа передаёт свой идентификатор сети (SSID (англ. )) с помощью специальных сигнальных пакетов на скорости 0, 1 Мбит/с каждые 100 мс.

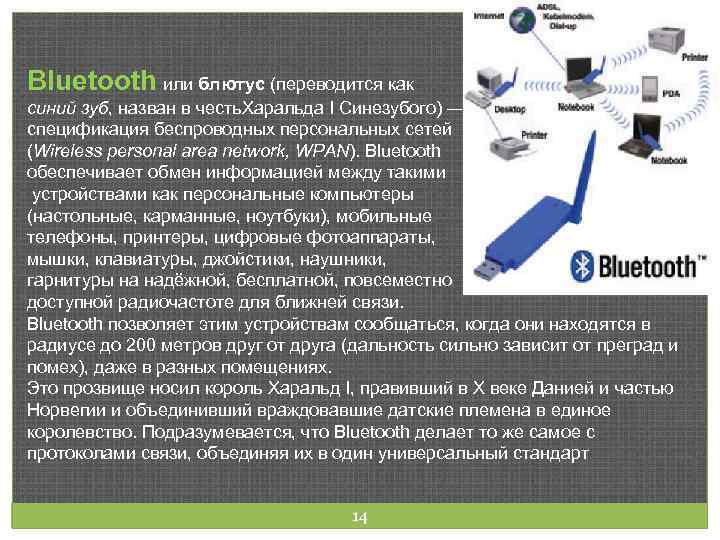

Bluetooth или блютус (переводится как синий зуб, назван в честь. Харальда I Синезубого) — производственная спецификация беспроводных персональных сетей (Wireless personal area network, WPAN). Bluetooth обеспечивает обмен информацией между такими устройствами как персональные компьютеры (настольные, карманные, ноутбуки), мобильные телефоны, принтеры, цифровые фотоаппараты, мышки, клавиатуры, джойстики, наушники, гарнитуры на надёжной, бесплатной, повсеместно доступной радиочастоте для ближней связи. Bluetooth позволяет этим устройствам сообщаться, когда они находятся в радиусе до 200 метров друг от друга (дальность сильно зависит от преград и помех), даже в разных помещениях. Это прозвище носил король Харальд I, правивший в X веке Данией и частью Норвегии и объединивший враждовавшие датские племена в единое королевство. Подразумевается, что Bluetooth делает то же самое с протоколами связи, объединяя их в один универсальный стандарт 14

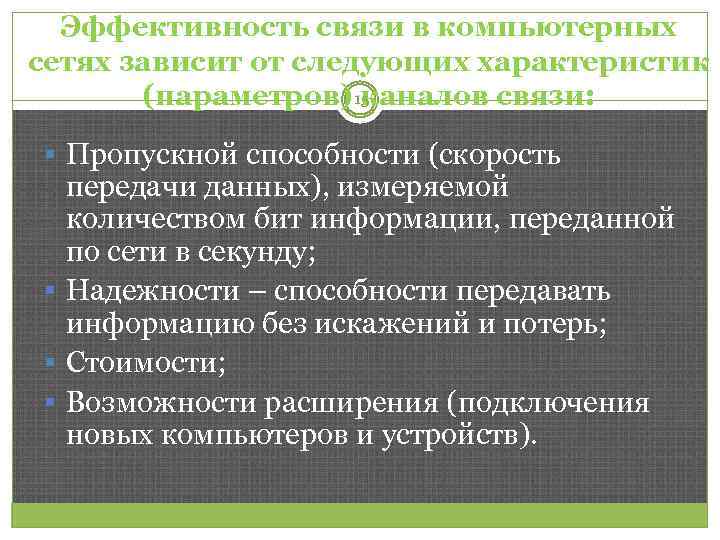

Эффективность связи в компьютерных сетях зависит от следующих характеристик (параметров) 15 каналов связи: § Пропускной способности (скорость передачи данных), измеряемой количеством бит информации, переданной по сети в секунду; § Надежности – способности передавать информацию без искажений и потерь; § Стоимости; § Возможности расширения (подключения новых компьютеров и устройств).

Характеристики каналов связи 16 Тип связи Электрические кабели: Витая пара Коаксиальный кабель Пропускная способность, Мбит/с Надежность Возможность расширения 10 – 100 До 10 Низкая Высокая Простая Проблематичная Телефонная линия 1 – 2 Низкая Без проблем Оптоволоконный кабель 100 - 2000 Абсолютная Без проблем

Сетевые адаптеры (сетевые карты) 17 Техническое устройство, выполняющие функции сопряжения компьютеров с каналами связи.

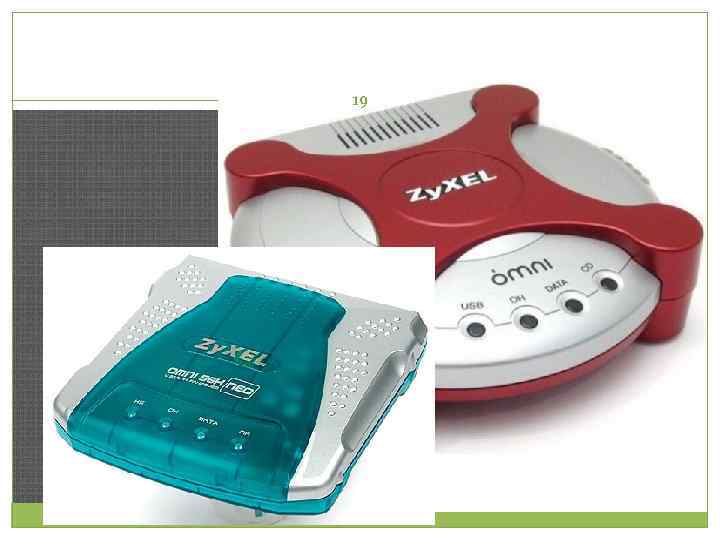

Модем 18 Модем – устройство, производящее модуляцию (преобразование цифровых сигналов в аналоговые) и демодуляцию (преобразование аналоговых сигналов в цифровые).

19

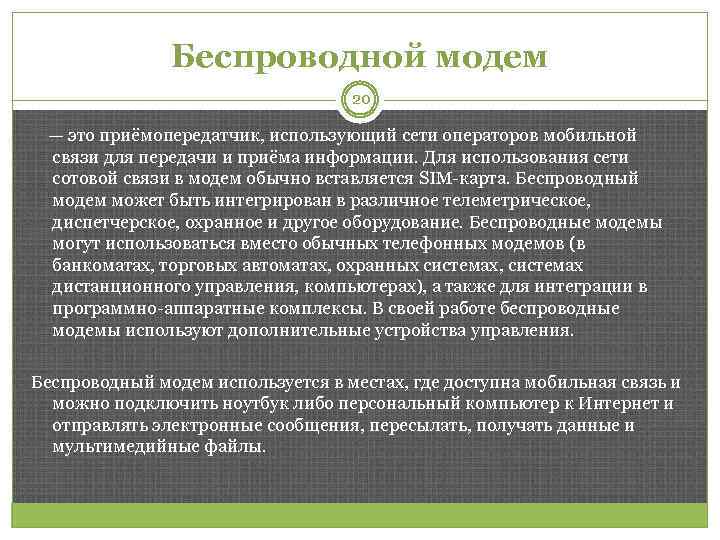

Беспроводной модем 20 — это приёмопередатчик, использующий сети операторов мобильной связи для передачи и приёма информации. Для использования сети сотовой связи в модем обычно вставляется SIM-карта. Беспроводный модем может быть интегрирован в различное телеметрическое, диспетчерское, охранное и другое оборудование. Беспроводные модемы могут использоваться вместо обычных телефонных модемов (в банкоматах, торговых автоматах, охранных системах, системах дистанционного управления, компьютерах), а также для интеграции в программно-аппаратные комплексы. В своей работе беспроводные модемы используют дополнительные устройства управления. Беспроводный модем используется в местах, где доступна мобильная связь и можно подключить ноутбук либо персональный компьютер к Интернет и отправлять электронные сообщения, пересылать, получать данные и мультимедийные файлы.
