Виды компьютерной графики Цель презентации 1 2

Виды компьютерной графики

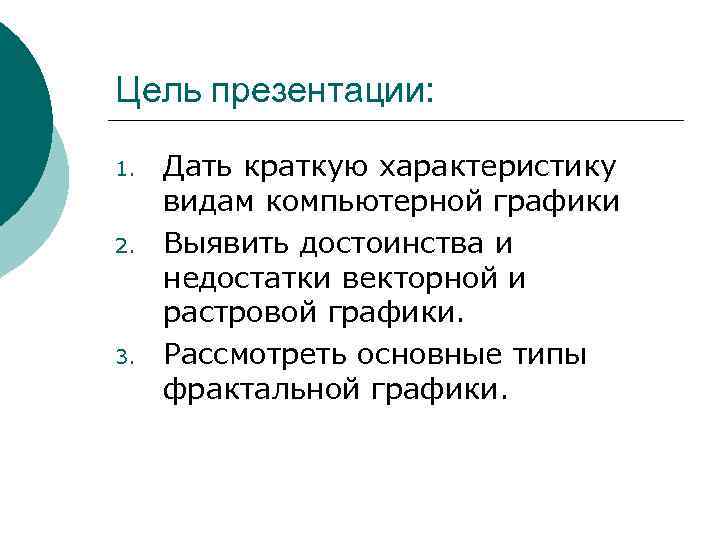

Цель презентации: 1. 2. 3. Дать краткую характеристику видам компьютерной графики Выявить достоинства и недостатки векторной и растровой графики. Рассмотреть основные типы фрактальной графики.

Применение

Компьютерная графика Растровая графика Векторная графика Фрактальная графика

Растровая графика Назначение ¡ применяют при разработке электронных и полиграфических изданий пиксел ¡ иллюстрации, выполненные средствами растровой графики, редко создают вручную с помощью компьютерных программ ¡ в растровой графике основным элементом является точка.

Растровая графика Нет никаких форм и линий Есть прямоугольная сетка клетка-пиксель (от англ. picture elements) определенного цвета

Размеры сетки в пикселах – разрешение изображения: обычно измеряют в изображения "точках на дюйм" (dpi) С увеличением разрешения растут число и точность отображаемых деталей

2. Программы. • Paint • Adobe Photoshop •

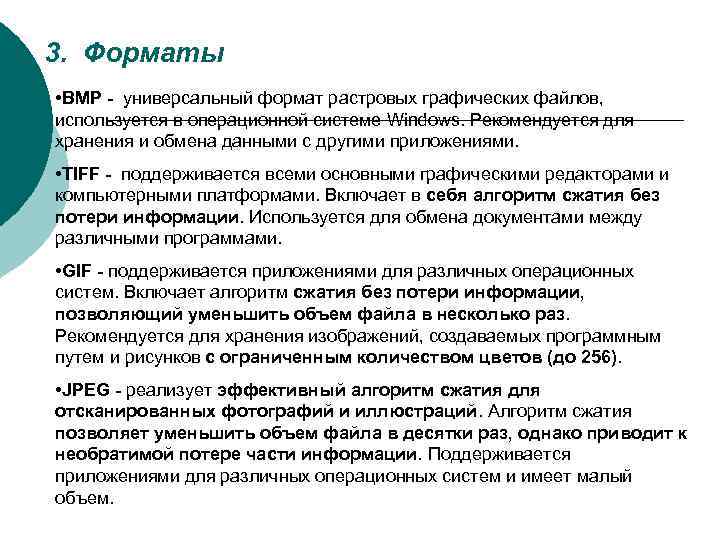

3. Форматы • BMP - универсальный формат растровых графических файлов, используется в операционной системе Windows. Рекомендуется для хранения и обмена данными с другими приложениями. • TIFF - поддерживается всеми основными графическими редакторами и компьютерными платформами. Включает в себя алгоритм сжатия без потери информации. Используется для обмена документами между различными программами. • GIF - поддерживается приложениями для различных операционных систем. Включает алгоритм сжатия без потери информации, позволяющий уменьшить объем файла в несколько раз. Рекомендуется для хранения изображений, создаваемых программным путем и рисунков с ограниченным количеством цветов (до 256). • JPEG - реализует эффективный алгоритм сжатия для отсканированных фотографий и иллюстраций. Алгоритм сжатия позволяет уменьшить объем файла в десятки раз, однако приводит к необратимой потере части информации. Поддерживается приложениями для различных операционных систем и имеет малый объем.

Векторная графика Назначение ¡ предназначены для создания иллюстраций и в меньшей степени для их обработки ¡ широко используют в рекламных агентствах, дизайнерских бюро, редакциях и издательствах ¡ в векторной графике основным элементом изображения является линия, при этом не важно, прямая это линия или кривая.

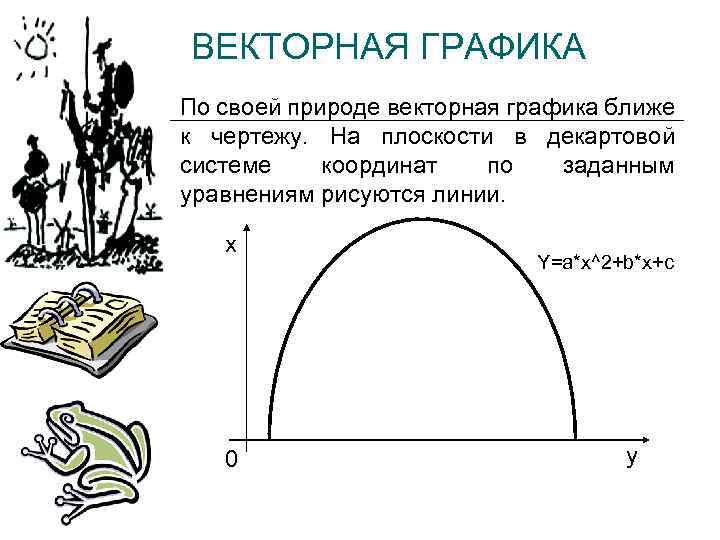

ВЕКТОРНАЯ ГРАФИКА По своей природе векторная графика ближе к чертежу. На плоскости в декартовой системе координат по заданным уравнениям рисуются линии. х 0 Y=a*x^2+b*x+c y

Это могут быть ломанные Дуги окружности прямые эллипсы И другие более сложные кривые

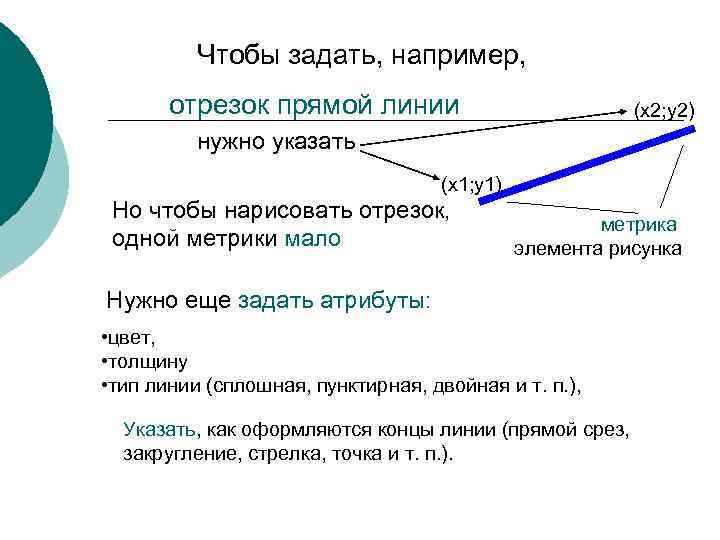

Чтобы задать, например, отрезок прямой линии (x 2; y 2) нужно указать (x 1; y 1) Но чтобы нарисовать отрезок, одной метрики мало метрика элемента рисунка Нужно еще задать атрибуты: • цвет, • толщину • тип линии (сплошная, пунктирная, двойная и т. п. ), Указать, как оформляются концы линии (прямой срез, закругление, стрелка, точка и т. п. ).

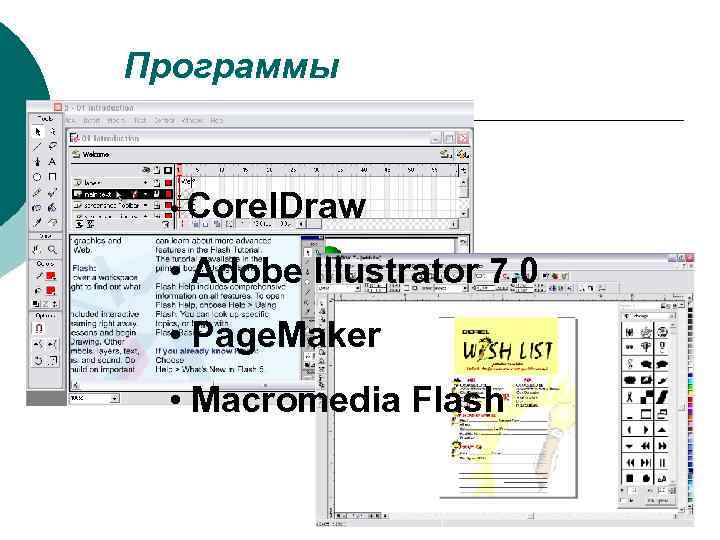

Программы • Corel. Draw • Adobe Illustrator 7. 0 • Page. Maker • Macromedia Flash

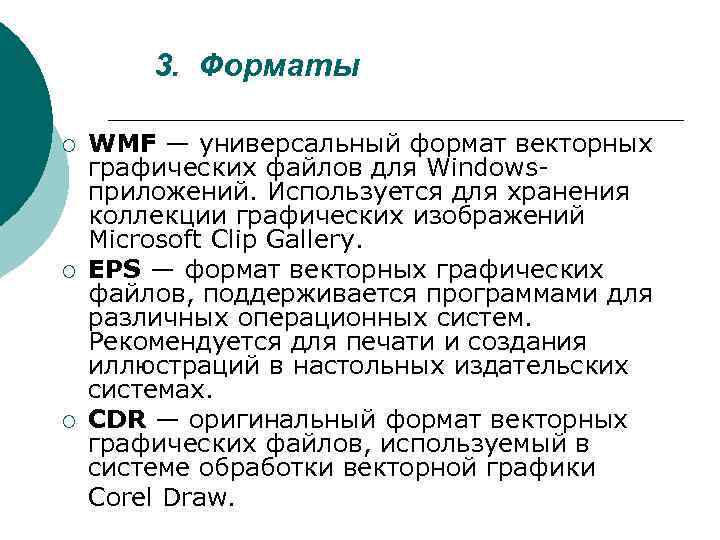

3. Форматы ¡ ¡ ¡ WMF — универсальный формат векторных графических файлов для Windowsприложений. Используется для хранения коллекции графических изображений Microsoft Clip Gallery. EPS — формат векторных графических файлов, поддерживается программами для различных операционных систем. Рекомендуется для печати и создания иллюстраций в настольных издательских системах. CDR — оригинальный формат векторных графических файлов, используемый в системе обработки векторной графики Corel Draw.

Сравнение растровой и векторной графики 1. Создание и обработка. Редакторы векторной графики больше предназначены для создания и в меньшей для обработки иллюстраций. Редакторы растровой графики предназначены больше для обработки и меньше для создания иллюстраций.

2. Масштабирование Векторная графика Растровая графика

3. Размер файлов Размер: 16, 7 Кб *. jpg Размер: 188 Кб *. bmp

4. Реалистичность изображения Векторная графика Растровая графика

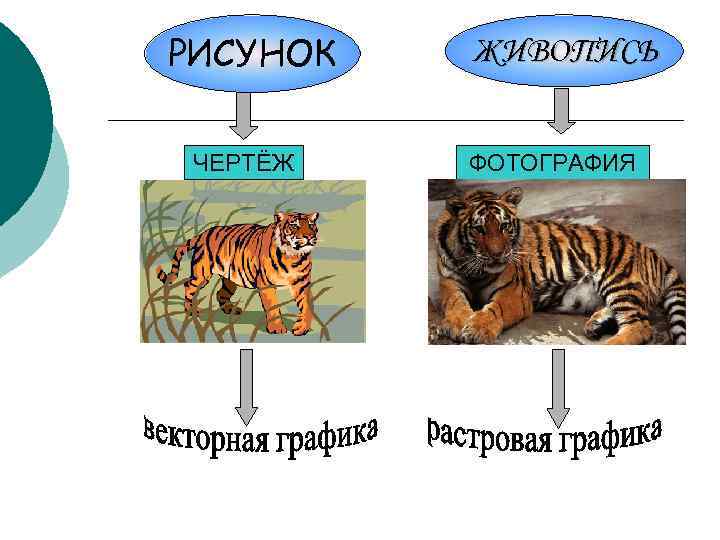

РИСУНОК ЧЕРТЁЖ ЖИВОПИСЬ ФОТОГРАФИЯ

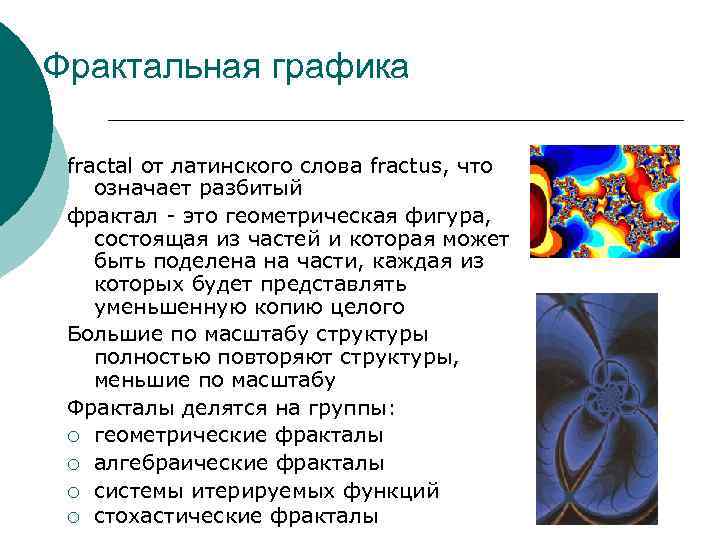

Фрактальная графика fractal от латинского слова fractus, что означает разбитый фрактал - это геометрическая фигура, состоящая из частей и которая может быть поделена на части, каждая из которых будет представлять уменьшенную копию целого Большие по масштабу структуры полностью повторяют структуры, меньшие по масштабу Фракталы делятся на группы: ¡ геометрические фракталы ¡ алгебраические фракталы ¡ системы итерируемых функций ¡ стохастические фракталы

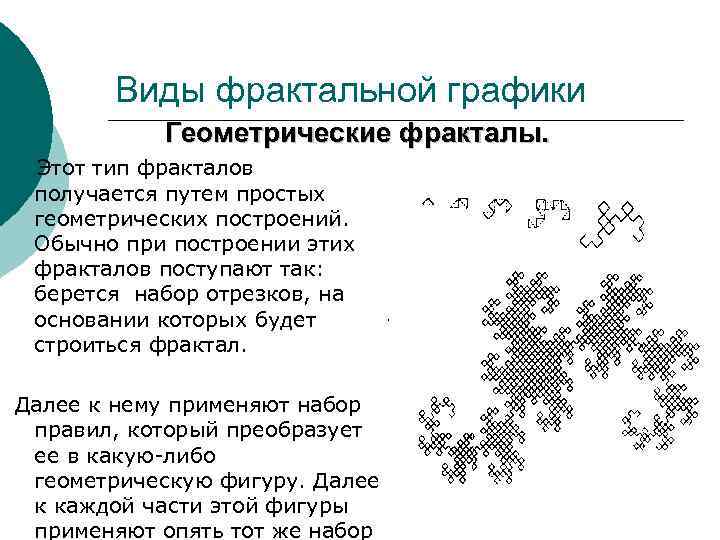

Виды фрактальной графики Геометрические фракталы. Этот тип фракталов получается путем простых геометрических построений. Обычно при построении этих фракталов поступают так: берется набор отрезков, на основании которых будет строиться фрактал. Далее к нему применяют набор правил, который преобразует ее в какую-либо геометрическую фигуру. Далее к каждой части этой фигуры применяют опять тот же набор

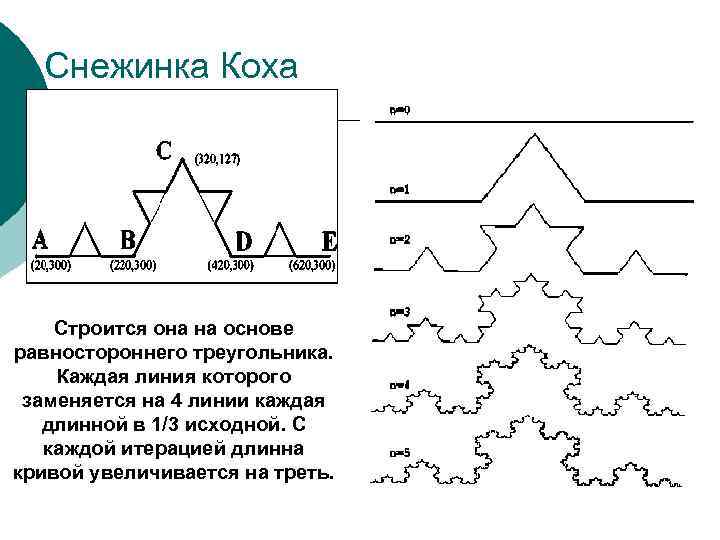

Снежинка Коха Строится она на основе равностороннего треугольника. Каждая линия которого заменяется на 4 линии каждая длинной в 1/3 исходной. С каждой итерацией длинна кривой увеличивается на треть.

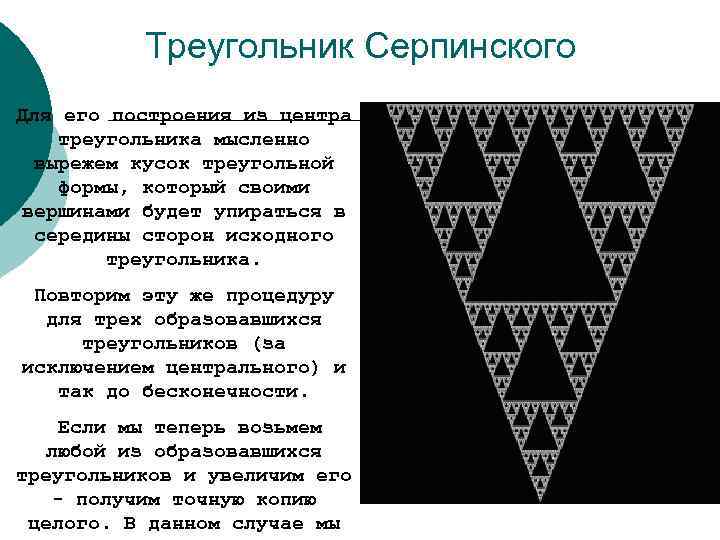

Треугольник Серпинского Для его построения из центра треугольника мысленно вырежем кусок треугольной формы, который своими вершинами будет упираться в середины сторон исходного треугольника. Повторим эту же процедуру для трех образовавшихся треугольников (за исключением центрального) и так до бесконечности. Если мы теперь возьмем любой из образовавшихся треугольников и увеличим его - получим точную копию целого. В данном случае мы

Драконова линия Драконова ломаная нулевого порядка представляет собой просто прямой угол. Изображение фигуры каждого следующего порядка строится путем рекурсивных замен каждого из отрезков фигуры младшего порядка на два отрезка, сложенных также в виде прямого угла. При этом каждый первый угол оказывается "вывернутым" наружу, а каждый второй вовнутрь

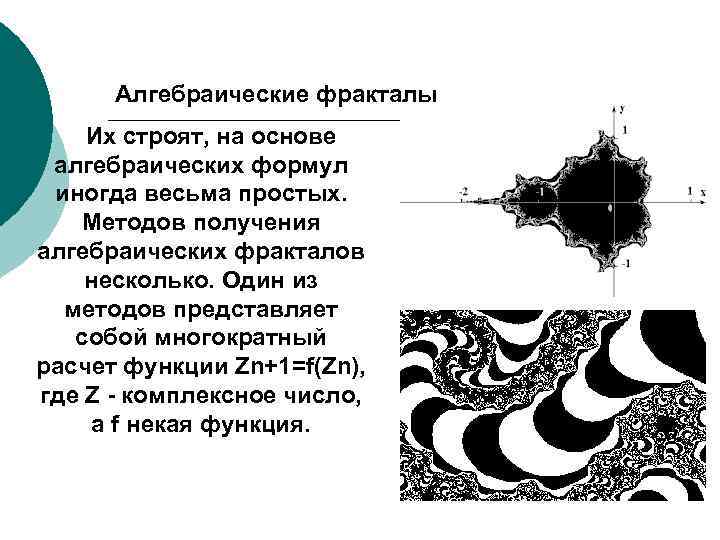

Алгебраические фракталы Их строят, на основе алгебраических формул иногда весьма простых. Методов получения алгебраических фракталов несколько. Один из методов представляет собой многократный расчет функции Zn+1=f(Zn), где Z - комплексное число, а f некая функция.

Стохастические фракталы Типичный представитель данного класса фракталов "Плазма". Для ее построения возьмем прямоугольник и для каждого его угла определим цвет. Далее находим центральную точку прямоугольника и раскрашиваем ее в цвет равный среднему арифметическому цветов по углам прямоугольника плюс некоторое случайное число. Чем больше случайное число - тем более "рваным" будет рисунок. Если мы теперь скажем, что цвет точки это высота над уровнем моря получим вместо плазмы -
