Виды компьютерной графики

Виды компьютерной графики

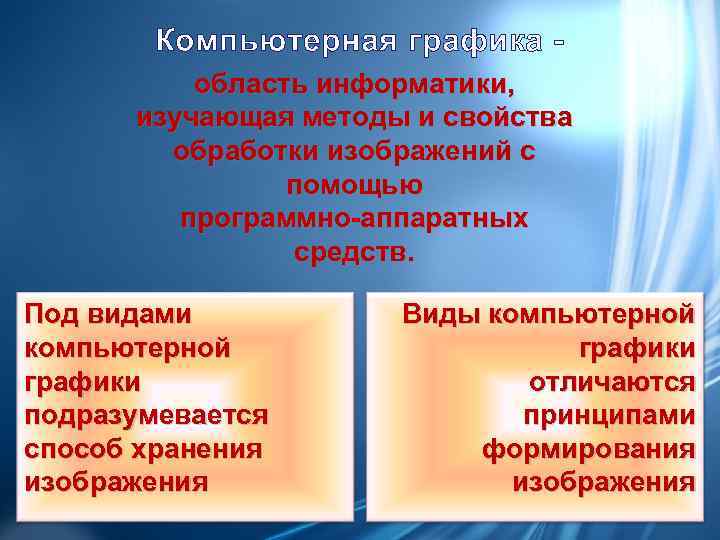

Компьютерная графика - область информатики, изучающая методы и свойства обработки изображений с помощью программно-аппаратных средств. Под видами Виды компьютерной графики отличаются подразумевается принципами способ хранения формирования изображения изображения

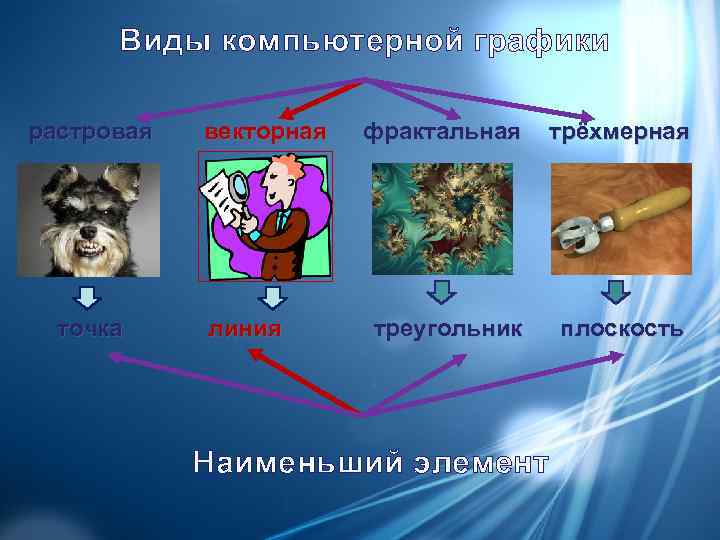

Виды компьютерной графики растровая векторная фрактальная трёхмерная точка линия треугольник плоскость Наименьший элемент

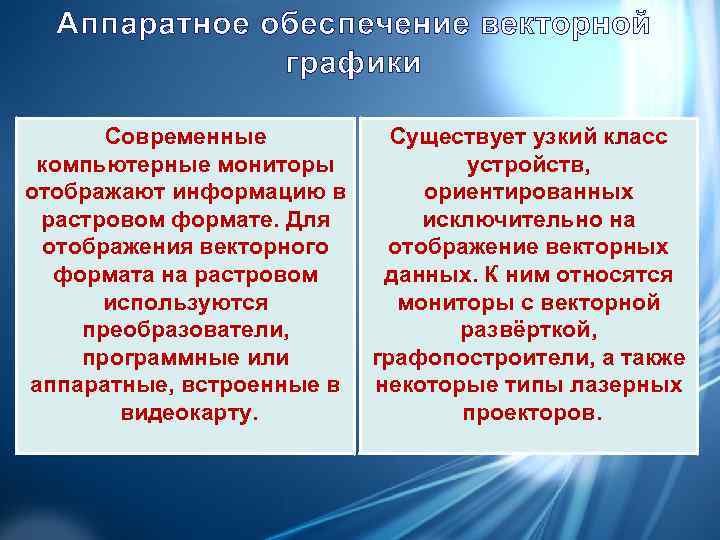

Аппаратное обеспечение векторной графики Современные Существует узкий класс компьютерные мониторы устройств, отображают информацию в ориентированных растровом формате. Для исключительно на отображения векторного отображение векторных формата на растровом данных. К ним относятся используются мониторы с векторной преобразователи, развёрткой, программные или графопостроители, а также аппаратные, встроенные в некоторые типы лазерных видеокарту. проекторов.

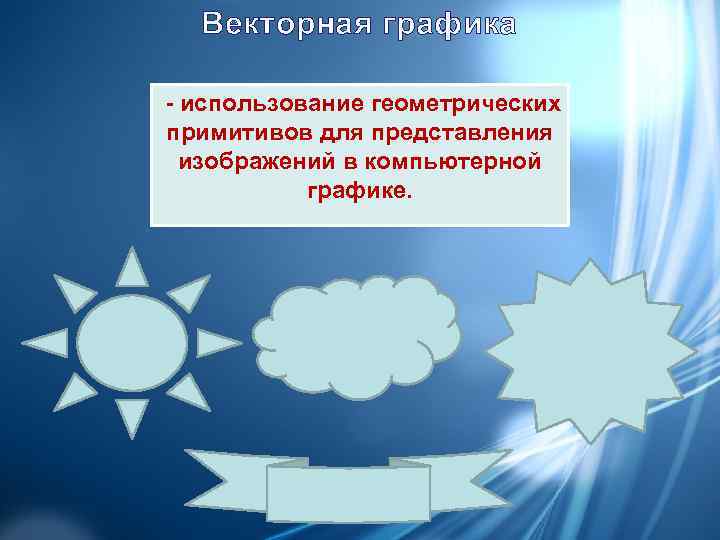

Векторная графика - использование геометрических примитивов для представления изображений в компьютерной графике.

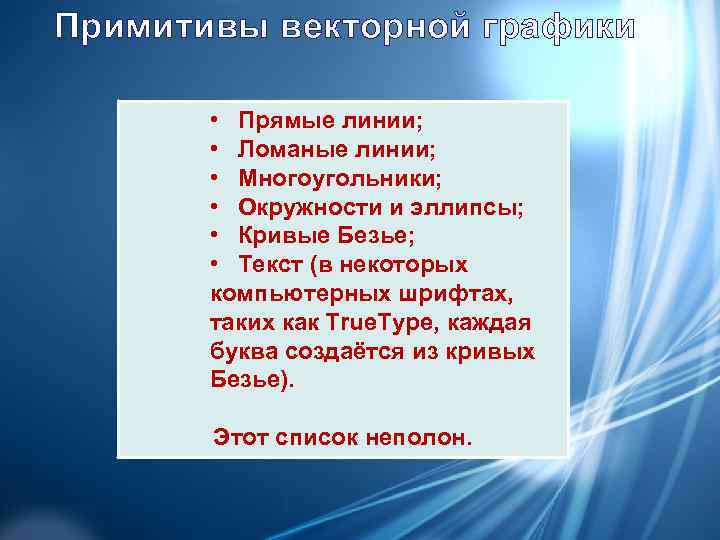

Примитивы векторной графики • Прямые линии; • Ломаные линии; • Многоугольники; • Окружности и эллипсы; • Кривые Безье; • Текст (в некоторых компьютерных шрифтах, таких как True. Type, каждая буква создаётся из кривых Безье). Этот список неполон.

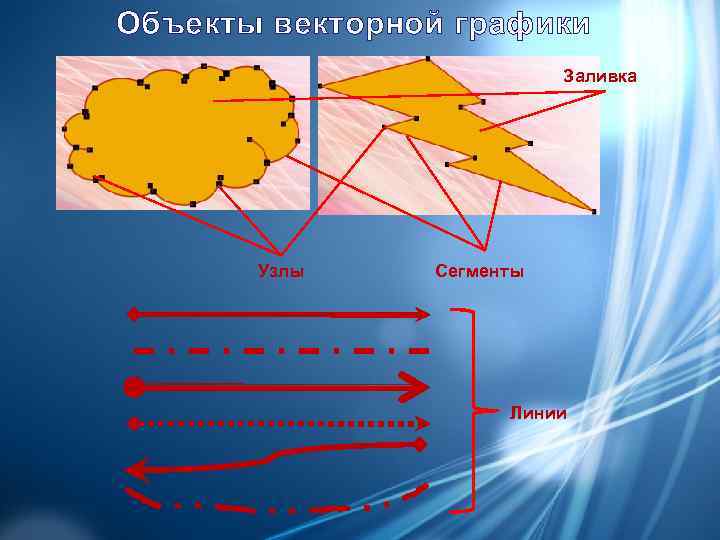

Объекты векторной графики Заливка Узлы Сегменты Линии

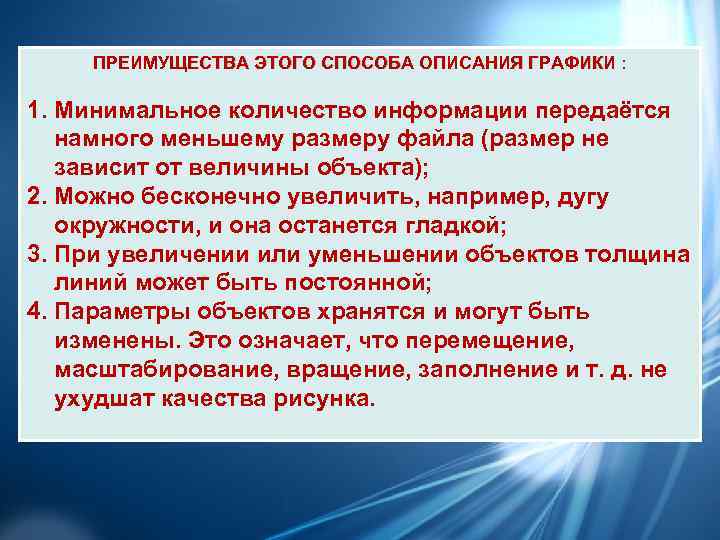

ПРЕИМУЩЕСТВА ЭТОГО СПОСОБА ОПИСАНИЯ ГРАФИКИ : ПРЕИМУЩЕСТВА ЭТОГО СПОСОБА ОПИСАНИЯ ГРАФИКИ 1. Минимальное количество информации передаётся намного меньшему размеру файла (размер не зависит от величины объекта); 2. Можно бесконечно увеличить, например, дугу окружности, и она останется гладкой; 3. При увеличении или уменьшении объектов толщина линий может быть постоянной; 4. Параметры объектов хранятся и могут быть изменены. Это означает, что перемещение, масштабирование, вращение, заполнение и т. д. не ухудшат качества рисунка.

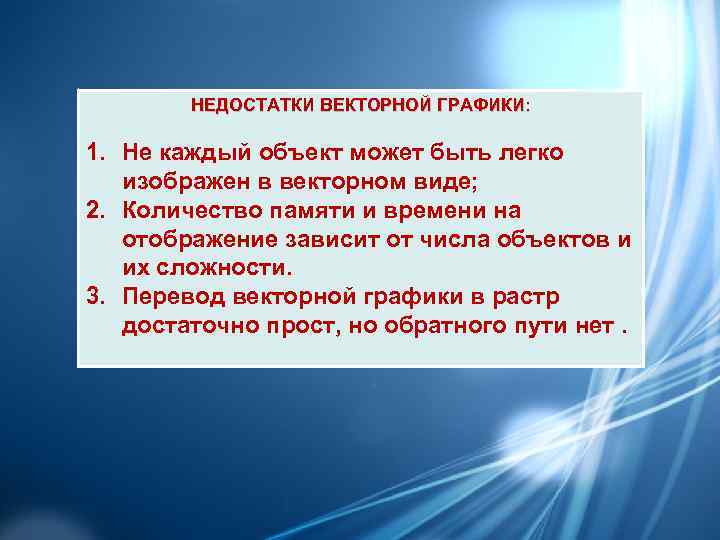

НЕДОСТАТКИ ВЕКТОРНОЙ ГРАФИКИ: 1. Не каждый объект может быть легко изображен в векторном виде; 2. Количество памяти и времени на отображение зависит от числа объектов и их сложности. 3. Перевод векторной графики в растр достаточно прост, но обратного пути нет.

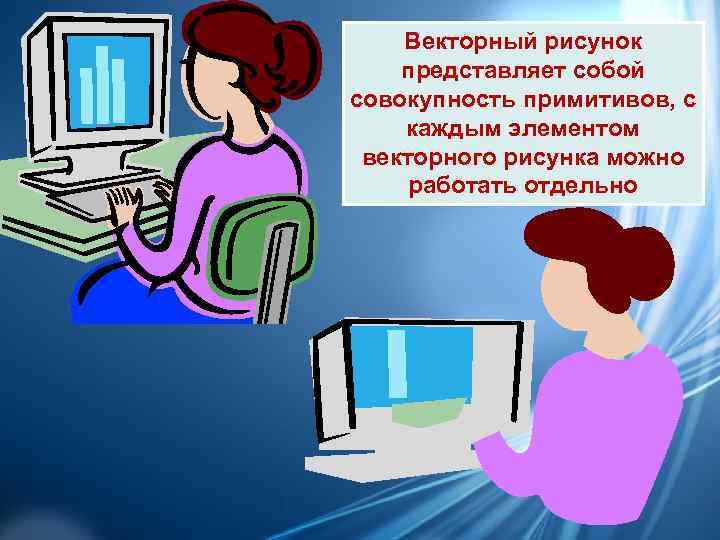

Векторный рисунок представляет собой совокупность примитивов, с каждым элементом векторного рисунка можно работать отдельно

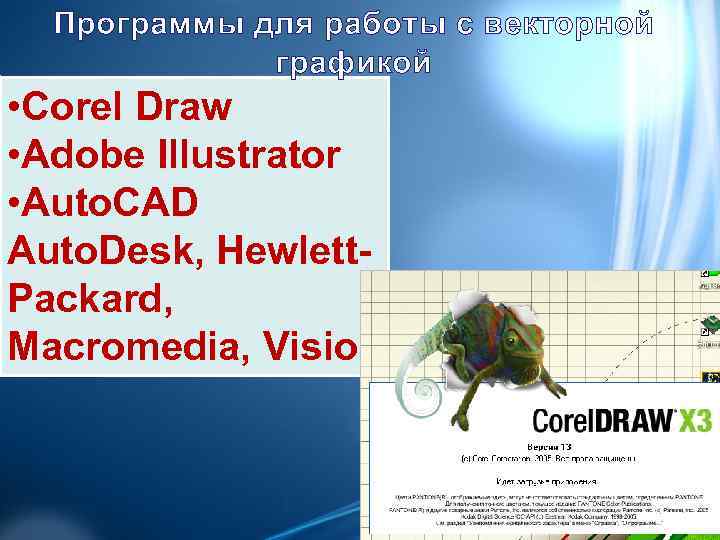

Программы для работы с векторной графикой • Corel Draw • Adobe Illustrator • Auto. CAD Auto. Desk, Hewlett- Packard, Macromedia, Visio

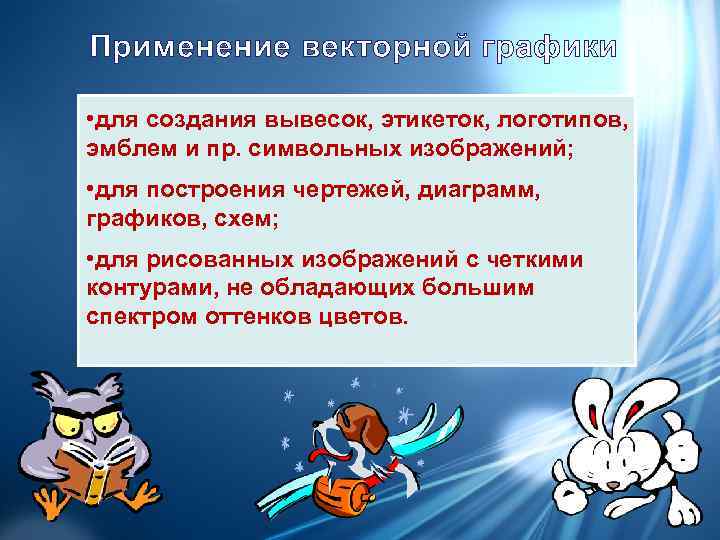

Применение векторной графики • для создания вывесок, этикеток, логотипов, эмблем и пр. символьных изображений; • для построения чертежей, диаграмм, графиков, схем; • для рисованных изображений с четкими контурами, не обладающих большим спектром оттенков цветов.

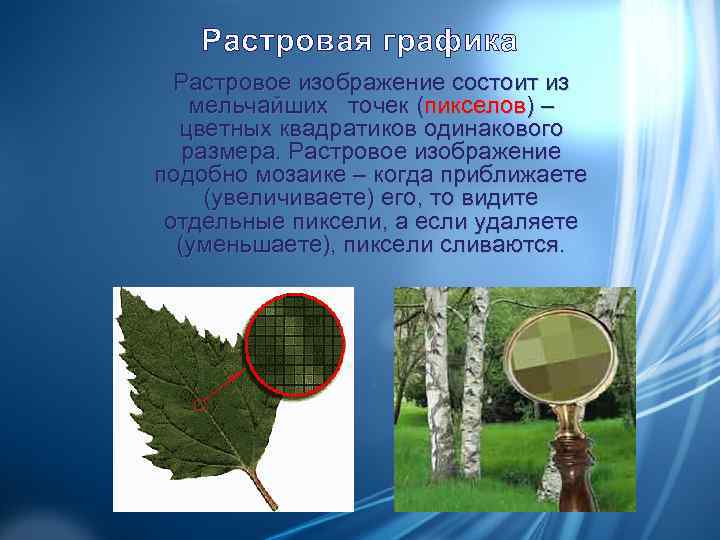

Растровая графика Растровое изображение состоит из мельчайших точек (пикселов) – цветных квадратиков одинакового размера. Растровое изображение подобно мозаике – когда приближаете (увеличиваете) его, то видите отдельные пиксели, а если удаляете (уменьшаете), пиксели сливаются.

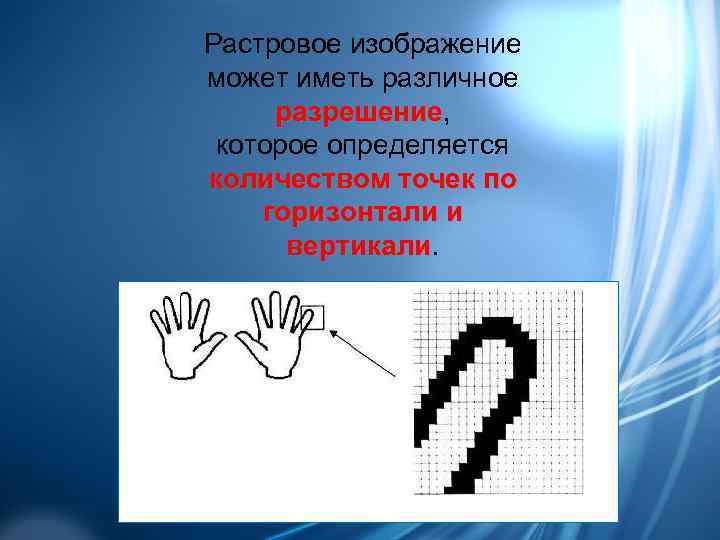

Растровое изображение может иметь различное разрешение, разрешение которое определяется количеством точек по горизонтали и вертикали

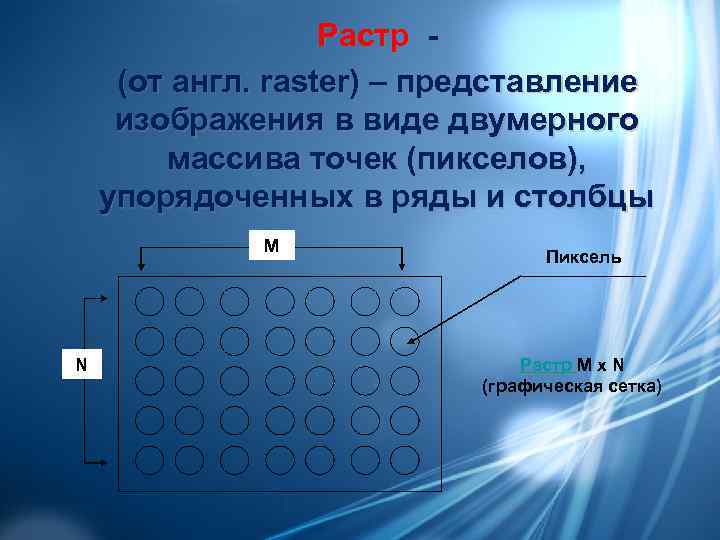

Растр - (от англ. raster) – представление изображения в виде двумерного массива точек (пикселов), упорядоченных в ряды и столбцы М Пиксель N Растр M x N (графическая сетка)

Основной недостаток растровой графики: увеличение изображения приводит к эффекту пикселизации

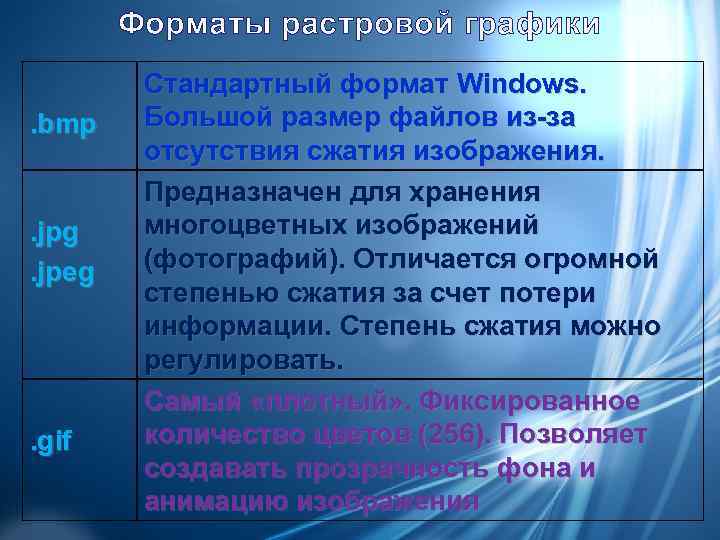

Форматы растровой графики Стандартный формат Windows. . bmp Большой размер файлов из-за отсутствия сжатия изображения. Предназначен для хранения . jpg многоцветных изображений . jpeg (фотографий). Отличается огромной степенью сжатия за счет потери информации. Степень сжатия можно регулировать. Самый «плотный» . Фиксированное . gif количество цветов (256). Позволяет создавать прозрачность фона и анимацию изображения

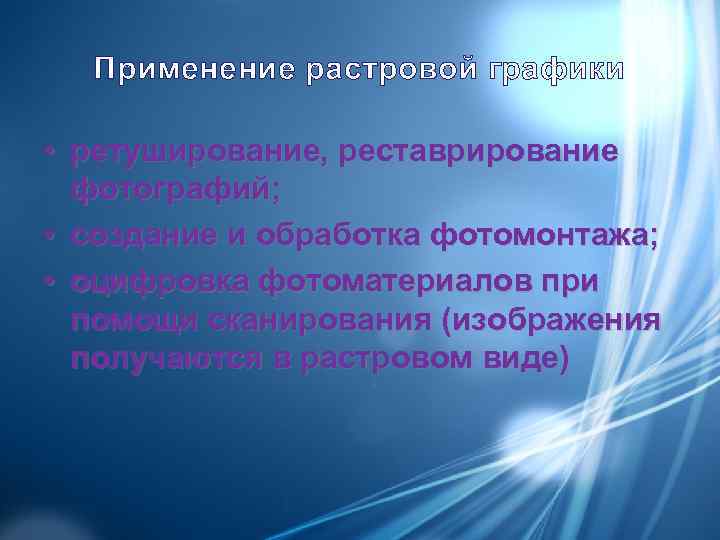

Применение растровой графики • ретуширование, реставрирование фотографий; • создание и обработка фотомонтажа; • оцифровка фотоматериалов при помощи сканирования (изображения получаются в растровом виде)

Программы для работы с растровой графикой • Paint • Adobe Photo. Shop • GIMP • Corel Photo. Paint • Photostyler • Picture Publisher • Painter • Fauve Matisse • Corel Paint Shop Pro Скриншот

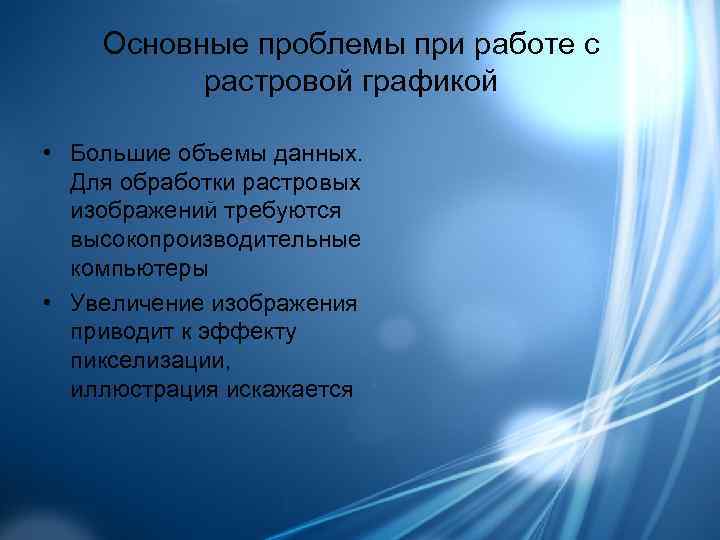

Основные проблемы при работе с растровой графикой • Большие объемы данных. Для обработки растровых изображений требуются высокопроизводительные компьютеры • Увеличение изображения приводит к эффекту пикселизации, иллюстрация искажается

Сравнительная характеристика растровой и векторной графики Характеристики Растровая графика Векторная графика контур и внутренняя Элементарный объект пиксель (точка) область совокупность точек совокупность Изображение (матрица) объектов Фотографическое качество да нет иногда не печатаются Распечатка на принтере легко или выглядят не так относительно Объем памяти очень большой небольшой Масштабирование нежелательно да Группировка и нет да разгруппировка BMP, GIF, JPG, JPEG, WMF, EPS, CGM, CDR, Форматы TIFF AI

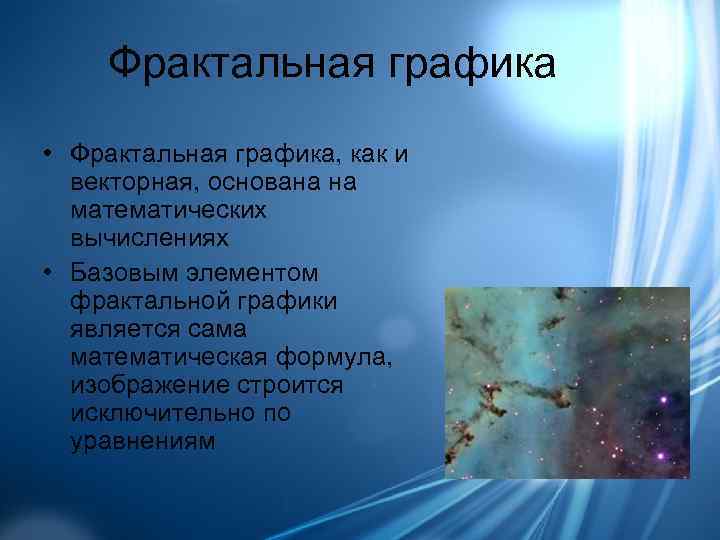

Фрактальная графика • Фрактальная графика, как и векторная, основана на математических вычислениях • Базовым элементом фрактальной графики является сама математическая формула, изображение строится исключительно по уравнениям

Фрактальная графика

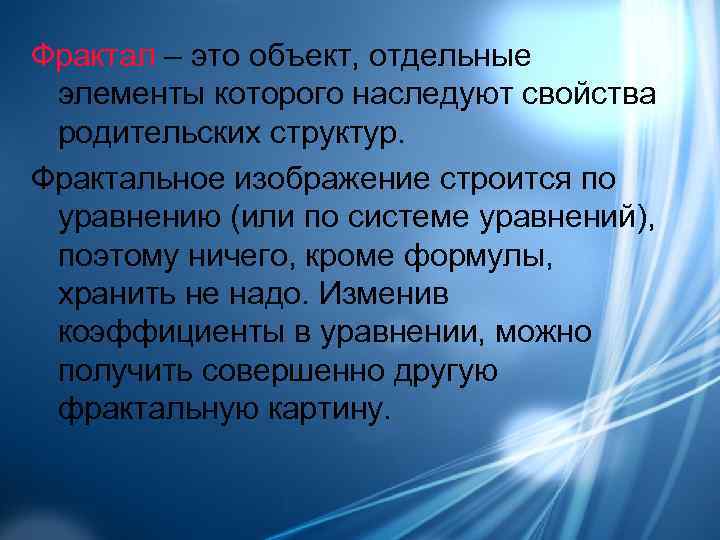

Фрактал – это объект, отдельные элементы которого наследуют свойства родительских структур. Фрактальное изображение строится по уравнению (или по системе уравнений), поэтому ничего, кроме формулы, хранить не надо. Изменив коэффициенты в уравнении, можно получить совершенно другую фрактальную картину.

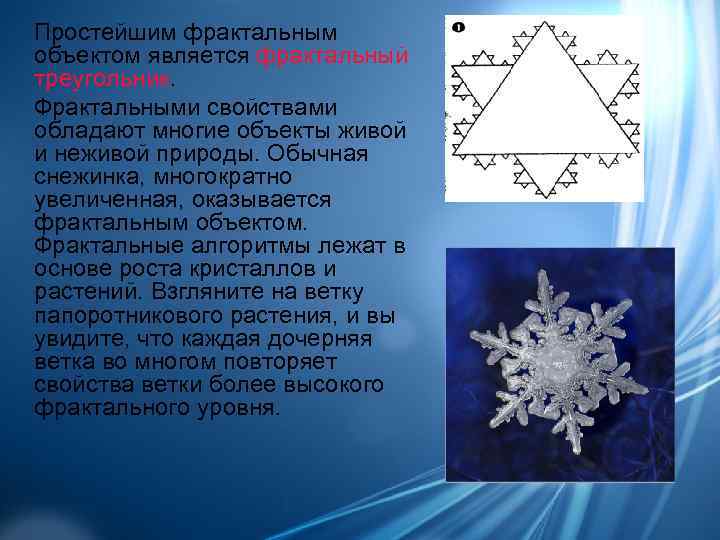

Простейшим фрактальным объектом является фрактальный треугольник. Фрактальными свойствами обладают многие объекты живой и неживой природы. Обычная снежинка, многократно увеличенная, оказывается фрактальным объектом. Фрактальные алгоритмы лежат в основе роста кристаллов и растений. Взгляните на ветку папоротникового растения, и вы увидите, что каждая дочерняя ветка во многом повторяет свойства ветки более высокого фрактального уровня.

Спасибо за внимание!
