Виды и типы электрических

• • • Виды и типы электрических сетей Нормальный и аварийный режимы работы электроустановок Напряжение прикосновения и напряжение шага

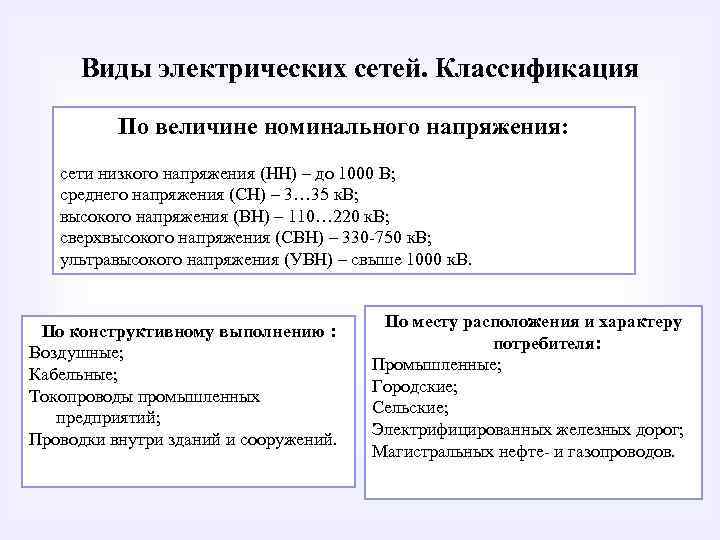

Виды электрических сетей. Классификация По величине номинального напряжения: сети низкого напряжения (НН) – до 1000 В; среднего напряжения (СН) – 3… 35 к. В; высокого напряжения (ВН) – 110… 220 к. В; сверхвысокого напряжения (СВН) – 330 -750 к. В; ультравысокого напряжения (УВН) – свыше 1000 к. В. По конструктивному выполнению : Воздушные; Кабельные; Токопроводы промышленных предприятий; Проводки внутри зданий и сооружений. По месту расположения и характеру потребителя: Промышленные; Городские; Сельские; Электрифицированных железных дорог; Магистральных нефте- и газопроводов.

Типы электрических сетей Трехпроводные с изолированной нейтралью (тип IT) ГОСТ Р 50571. 2 -94 «Электроустановки зданий» Применяется в случаях, когда предъявляются повышенные требования к безопасности, надежности. Диапазон напряжений – 36 В - 35 к. В. Четырехпроводные с глухозаземленной нейтралью (система заземления типа TN-C) TN-C r 0

Двухфазное включение человека в электрическую цепь

Однофазное включение человека в электрическую цепь Сеть с изолированной нейтралью Сеть с заземленной нейтралью Нормальный режим работы электроустановки

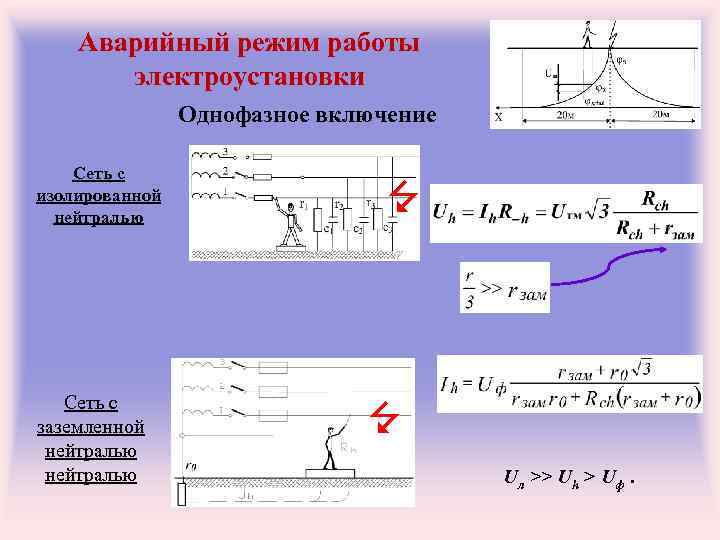

Аварийный режим работы электроустановки Однофазное включение Сеть с изолированной нейтралью Сеть с заземленной нейтралью Uл >> Uh > Uф.

Нарушение изоляции фаз относительно земли • Смертельно опасно не только касаться, но и подходить ближе 8 -10 м к лежащему на земле оборванному проводу воздушной линии электропередачи.

Напряжение шага

Напряжение прикосновения =220 V Uпр = Ih Rh =0 U= 1 - 2 =220 V Uпр = 3 - ос = 3 (1 - ос / 3) Uпр = 3

Защитное заземление

Защитное зануление защитный (система заземления типа TN-С) Зaщитное зануление — преднамеренное электрическое соединение токопроводящих нетоконесущих частей электроустановок с нулевым проводником. Автоматические выключатели

Средства электрозащиты Указатели напряжения Клещи изолирующие (для замены цилиндрических предохранителей в электроустановках до 1000 В).

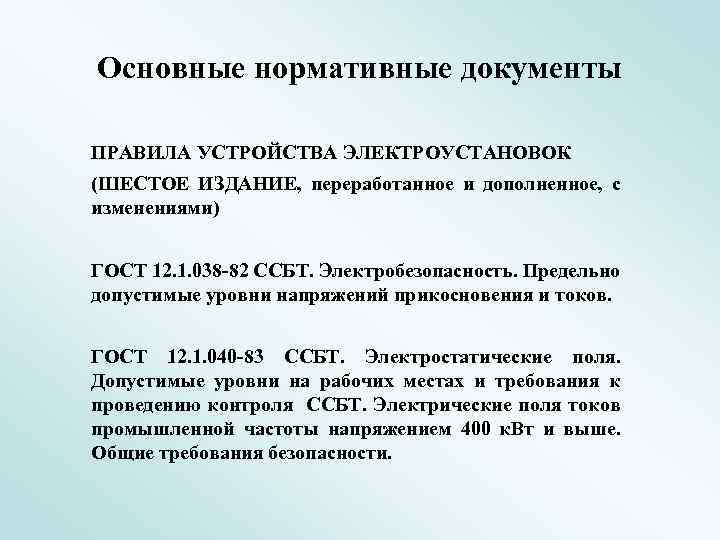

Основные нормативные документы ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК (ШЕСТОЕ ИЗДАНИЕ, переработанное и дополненное, с изменениями) ГОСТ 12. 1. 038 -82 CСБТ. Электробезопасность. Предельно допустимые уровни напряжений прикосновения и токов. ГОСТ 12. 1. 040 -83 CСБТ. Электростатические поля. Допустимые уровни на рабочих местах и требования к проведению контроля ССБТ. Электрические поля токов промышленной частоты напряжением 400 к. Вт и выше. Общие требования безопасности.

Анализ и оценка безопасности в эргатических системах o Методы анализа безопасности o Травматизм и профессиональные заболевания. Несчастный случай o Количественные показатели производственного травматизма и заболеваемости o Прогностические методы оценки безопасности. Дерево отказов

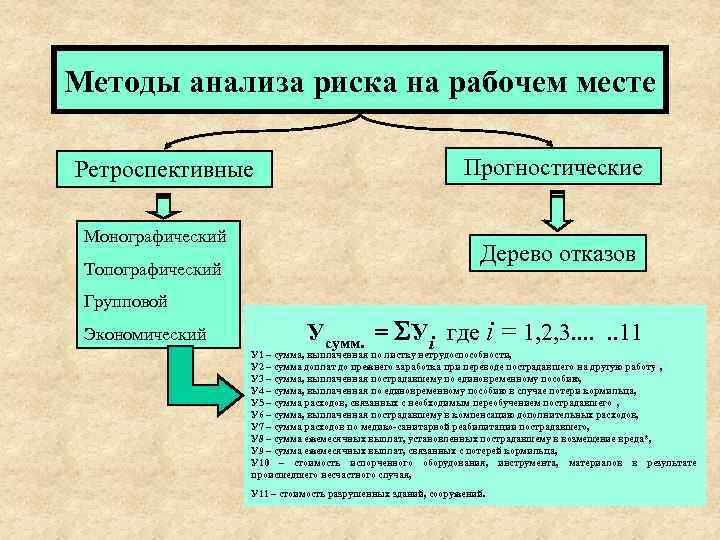

Методы анализа риска на рабочем месте Ретроспективные Монографический Топографический Прогностические Дерево отказов Групповой Экономический Усумм. = Уi где i = 1, 2, 3. . . 11 У 1 – сумма, выплаченная по листку нетрудоспособности, У 2 – сумма доплат до прежнего заработка при переводе пострадавшего на другую работу , У 3 – сумма, выплаченная пострадавшему по единовременному пособию, У 4 – сумма, выплаченная по единовременному пособию в случае потери кормильца, У 5 – сумма расходов, связанных с необходимым переобучением пострадавшего , У 6 – сумма, выплаченная пострадавшему в компенсацию дополнительных расходов, У 7 – сумма расходов по медико-санитарной реабилитации пострадавшего, У 8 – сумма ежемесячных выплат, установленных пострадавшему в возмещение вреда*, У 9 – сумма ежемесячных выплат, связанных с потерей кормильца, У 10 – стоимость испорченного оборудования, инструмента, материалов в результате происшедшего несчастного случая, У 11 – стоимость разрушенных зданий, сооружений.

Разновидности форм причинно-следственных связей а) последовательная б) параллельная в) циклическая г) концентрическая

Показатели производственного травматизма и профессиональной заболеваемости

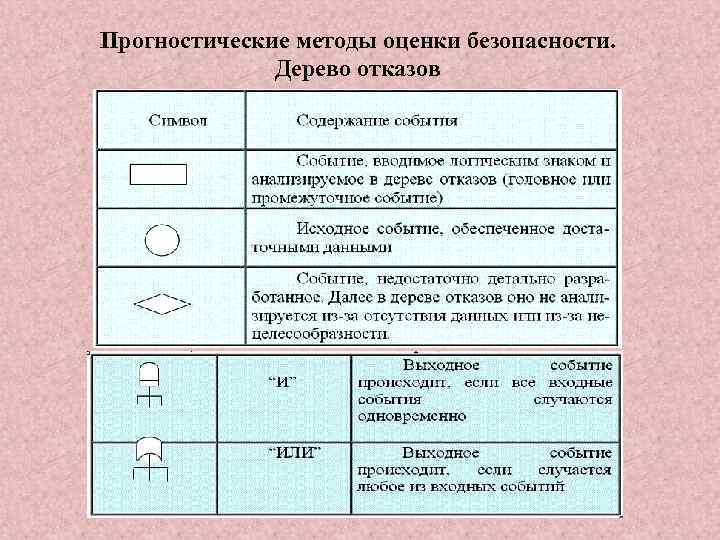

Прогностические методы оценки безопасности. Дерево отказов

Техника построения дерева отказов A № Головное со- событие бы тия 1, 2 Контакт человека с кругом 3 Попадание одежды в станок 4 Попадание частицы в глаз 5 Авария двигателя C B D H E I F G J

Вычисление вероятностей головных событий A = B + C, C= D • E • F • G, E = H + I + J А = ВС + ВE 1) логическое “И” (головное событие происходит в случае одновременного появления событий А 1, А 2, А 3, …, Ат : P(А 1, А 2, А 3, …, АТ) = . 2) логическое “ИЛИ” (головное событие происходит при выполнении любого из событий А 1, А 2, А 3, …, Ат); Р(А 1, А 2, А 3, …, Ат) = При расчете дерева отказов каждой логической переменной ставится в соответствие некоторая относительная частота, с которой ожидается появление связанного с ней события, т. е. вероятность события А - Р(А), вероятность события В - Р(В) и т. д. .

Лекция окончена Спасибо
