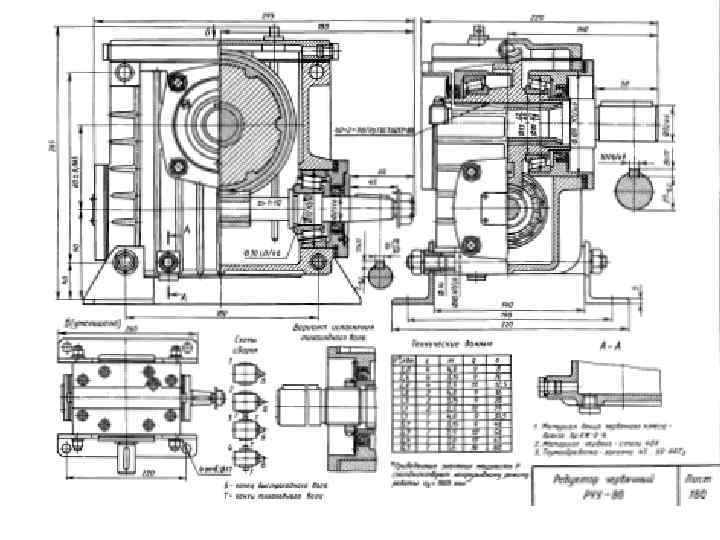

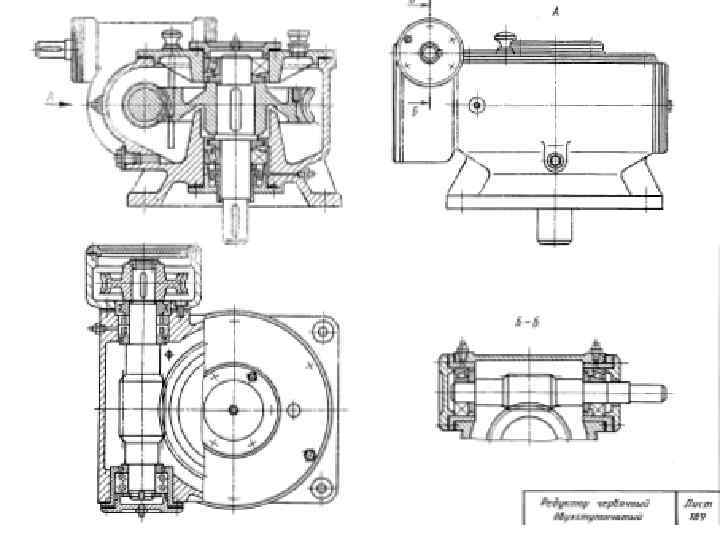

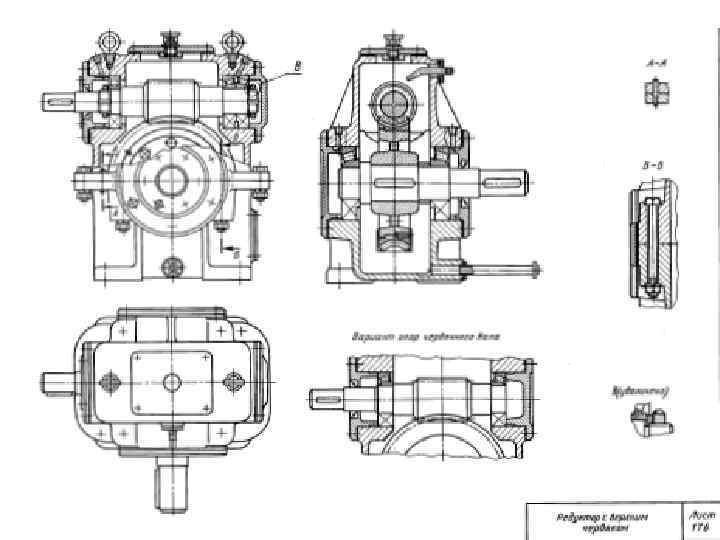

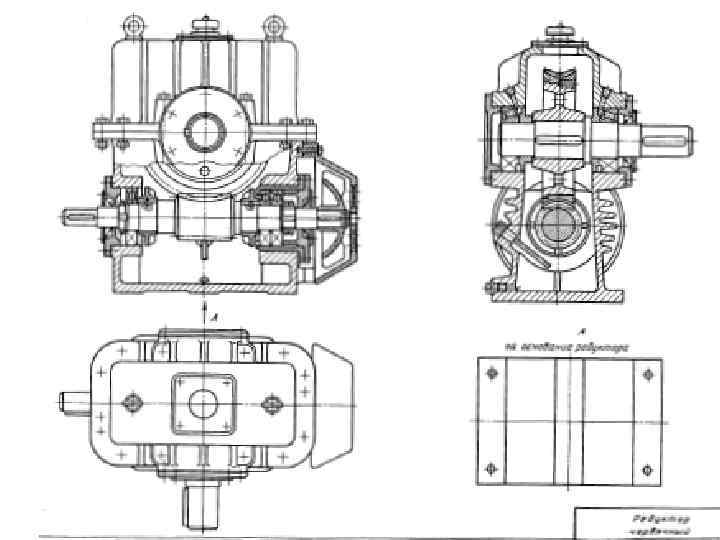

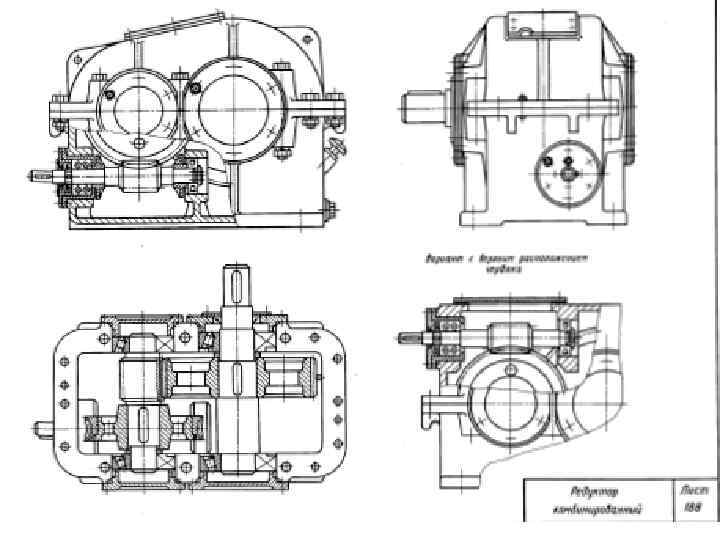

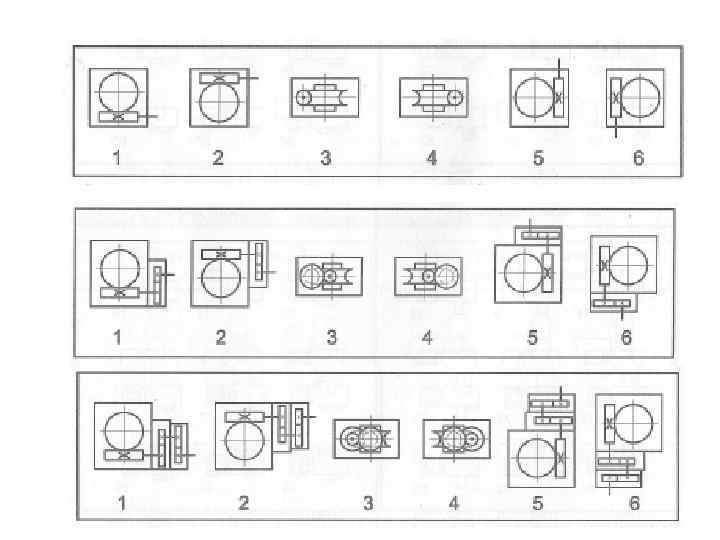

Виды червяков Цилиндрический (Архимедов) Глобоидный Профиль витков Прямолинейный Криволинейный (эвольвентный)
Коэффициент диаметра червяка q=d 1/m Диаметры: d 1= q·m; dа 1= d 1+2·m df 1= d 1 -2, 4 m

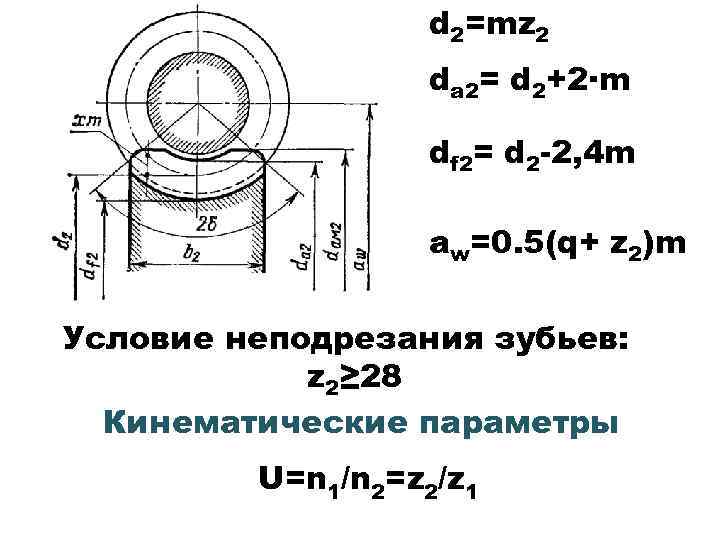

d 2=mz 2 dа 2= d 2+2·m df 2= d 2 -2, 4 m aw=0. 5(q+ z 2)m Условие неподрезания зубьев: z 2≥ 28 Кинематические параметры U=n 1/n 2=z 2/z 1

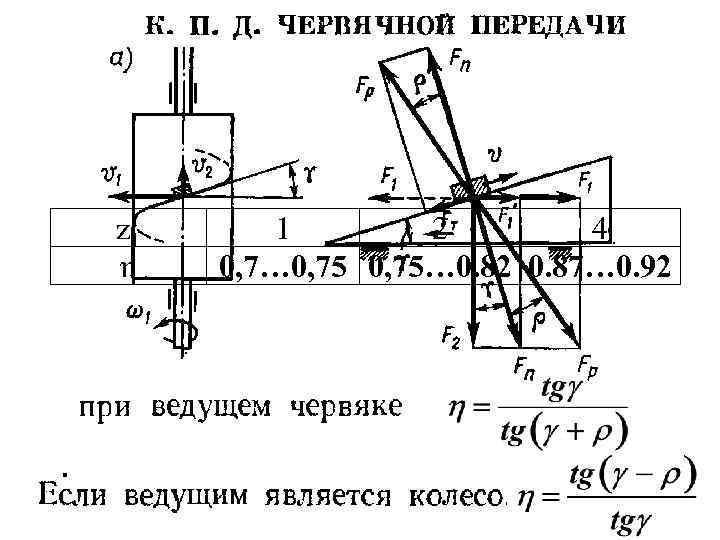

z 1 η 1 2 4 0, 7… 0, 75… 0. 82 0. 87… 0. 92

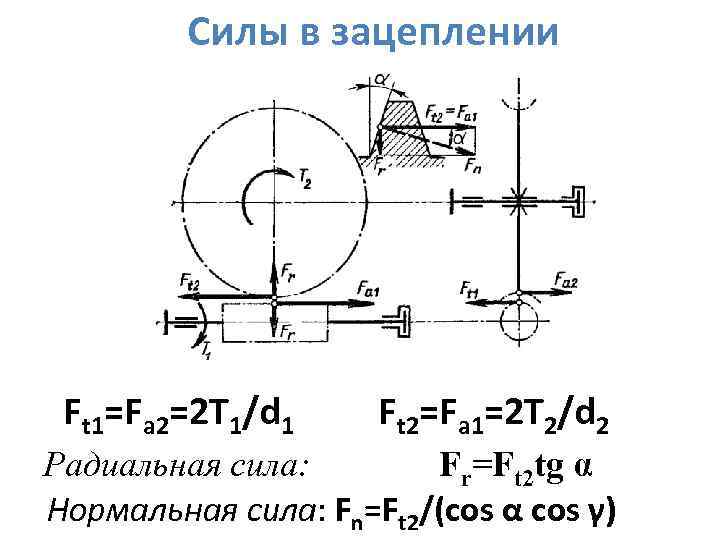

Силы в зацеплении Ft 1=Fа 2=2 T 1/d 1 Ft 2=Fа 1=2 T 2/d 2 Радиальная сила: Fr=Ft 2 tg α Нормальная сила: Fn=Ft 2/(cos α cos γ)
Расчет на прочность по контактным напряжениям q=2 T 2 KH/(d 1 d 2δεα ξcosα) εα=1, 8. . 2, 2 – коэффициент торцевого перекрытия в средней плоскости червячного колеса КH≈1, 1 ξ≈0, 75 – коэффициент уменьшения длины контактной линии; γ≈100; δ=500.

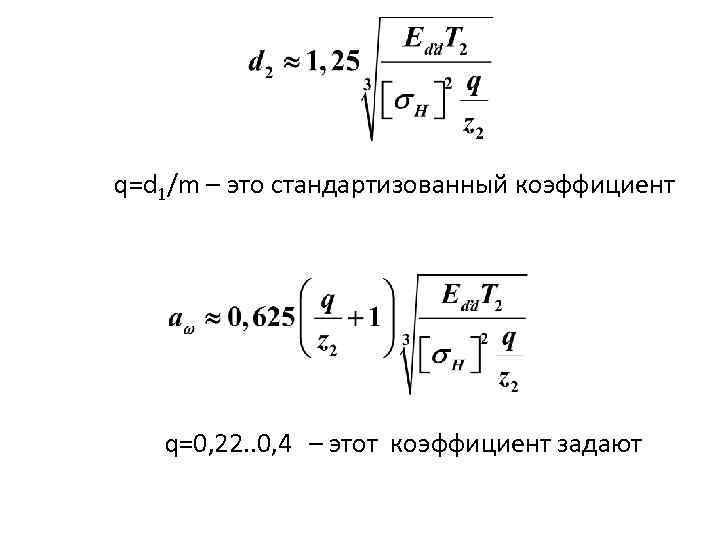

q=d 1/m – это стандартизованный коэффициент q=0, 22. . 0, 4 – этот коэффициент задают

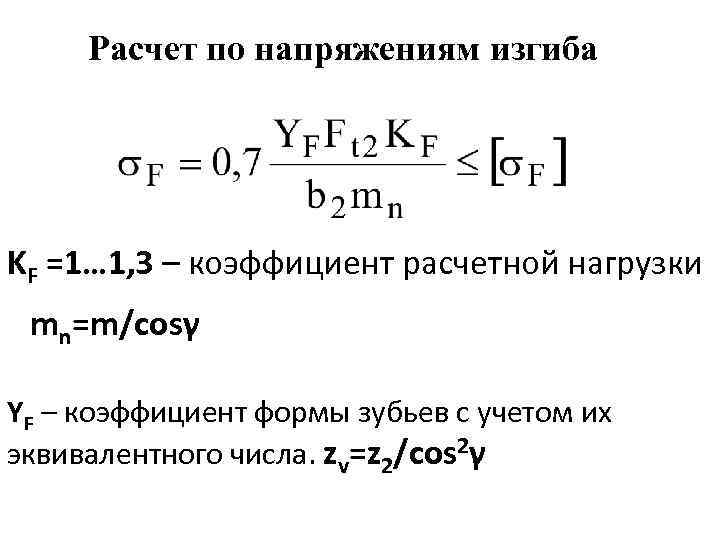

Расчет по напряжениям изгиба KF =1… 1, 3 – коэффициент расчетной нагрузки mn=m/cosγ YF – коэффициент формы зубьев с учетом их эквивалентного числа. zv=z 2/cos 2γ

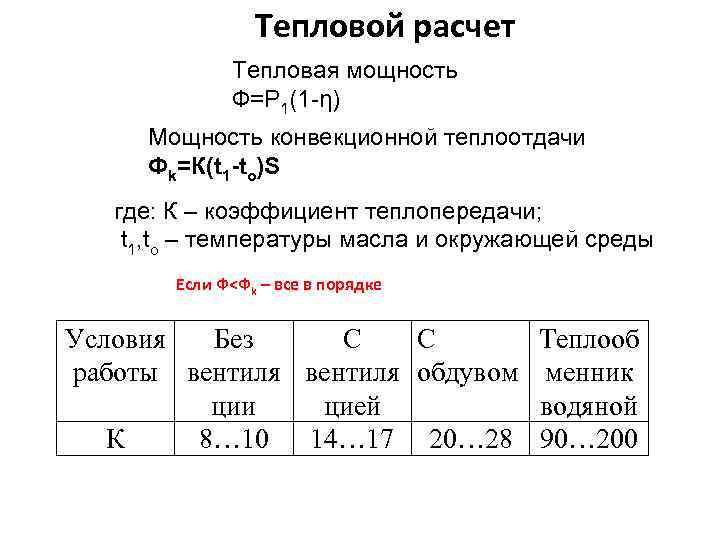

Тепловой расчет Тепловая мощность Ф=Р 1(1 -η) Мощность конвекционной теплоотдачи Фk=К(t 1 -to)S где: К – коэффициент теплопередачи; t 1, to – температуры масла и окружающей среды Если Ф<Фk – все в порядке Условия Без С С работы вентиля обдувом ции цией К 8… 10 14… 17 20… 28 Теплооб менник водяной 90… 200

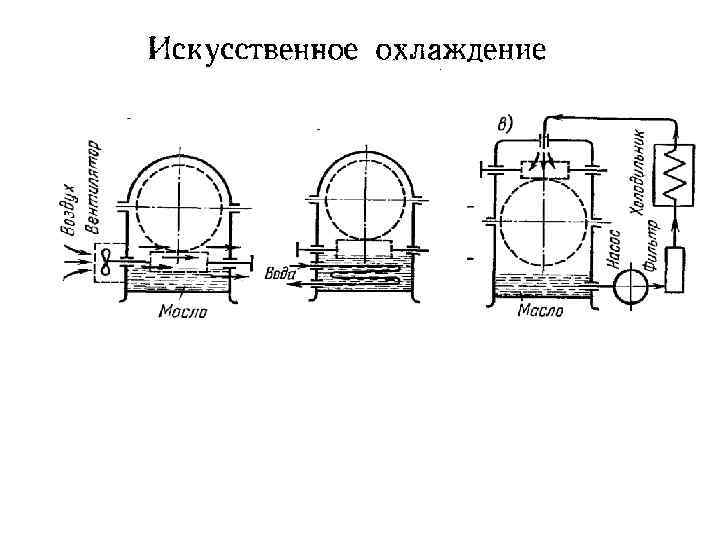

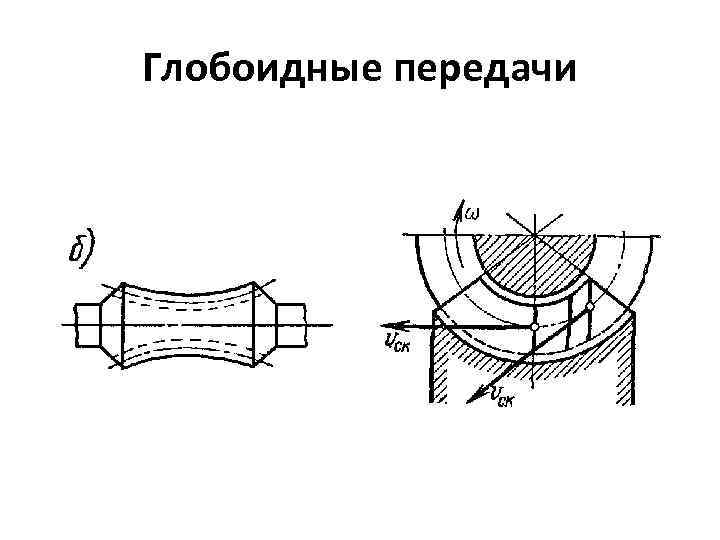

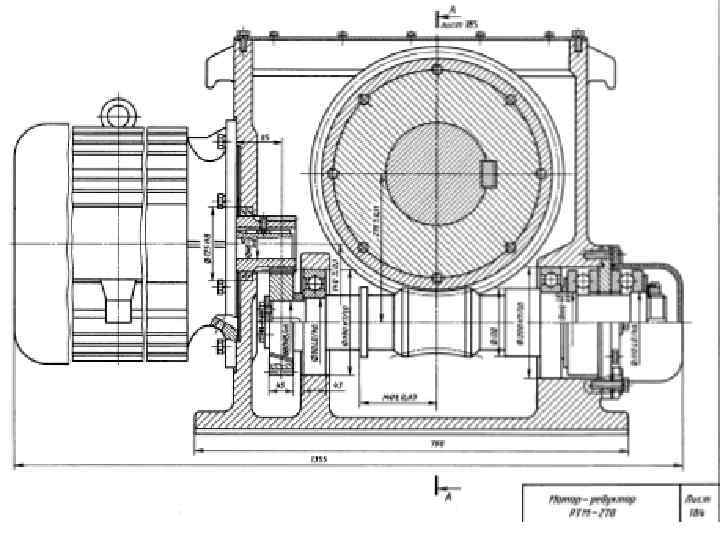

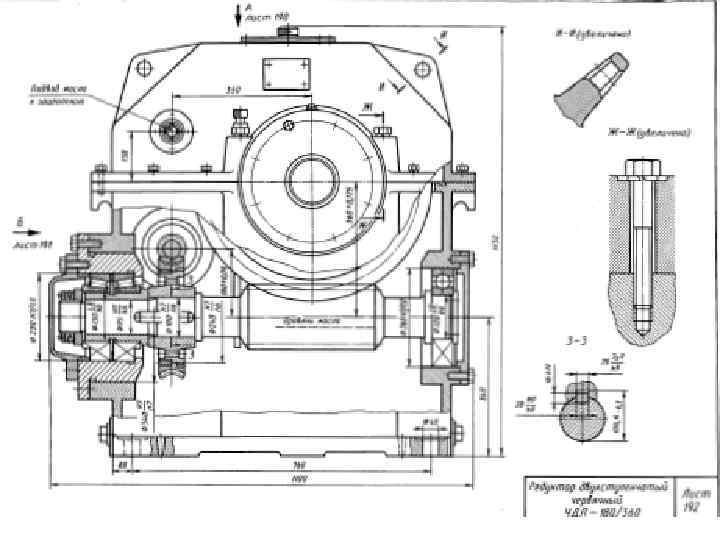

Глобоидные передачи
