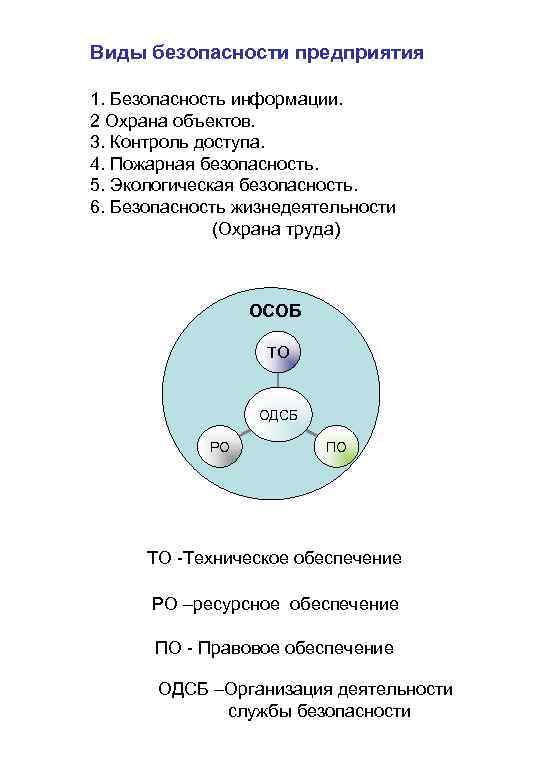

Виды безопасности предприятия 1. Безопасность информации. 2 Охрана объектов. 3. Контроль доступа. 4. Пожарная безопасность. 5. Экологическая безопасность. 6. Безопасность жизнедеятельности (Охрана труда) ОСОБ ТО ОДСБ РО ПО ТО Техническое обеспечение РО –ресурсное обеспечение ПО Правовое обеспечение ОДСБ –Организация деятельности службы безопасности
Основные виды технических средств обеспечения безопасности ТСОБ Средства Защиты Информации Тех Средства Охр Пож Сигнализации Система Контроля Доступа Системы Связи Системы Инженерной Защиты Спец Системы Защиты Средства Видео Наблюдения

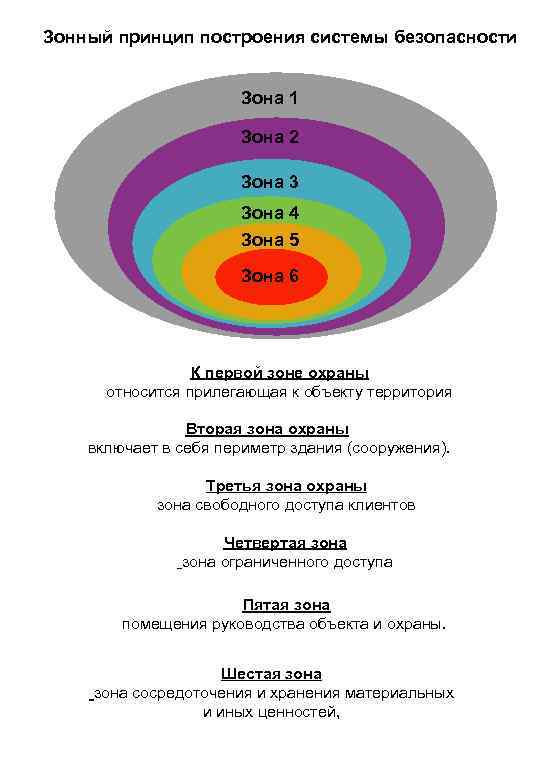

Зонный принцип построения системы безопасности Зона 1 Зона 2 Зона 3 Зона 4 Зона 5 Зона 6 К первой зоне охраны относится прилегающая к объекту территория Вторая зона охраны включает в себя периметр здания (сооружения). Третья зона охраны зона свободного доступа клиентов Четвертая зона ограниченного доступа Пятая зона помещения руководства объекта и охраны. Шестая зона сосредоточения и хранения материальных и иных ценностей,

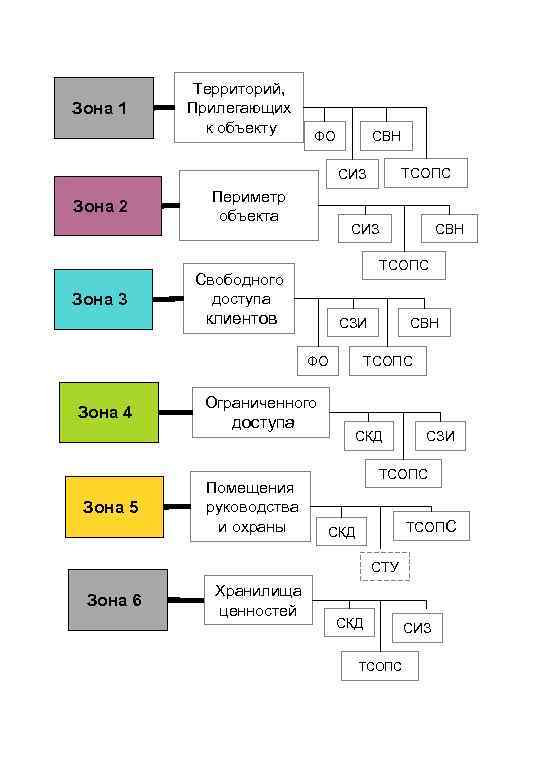

Зона 1 Территорий, Прилегающих к объекту ФО СВН ТСОПС СИЗ Зона 2 Зона 3 Периметр объекта СИЗ ТСОПС Свободного доступа клиентов СЗИ ФО Зона 4 Зона 5 СВН ТСОПС Ограниченного доступа Помещения руководства и охраны СКД СЗИ ТСОПС СКД СТУ Зона 6 Хранилища ценностей СКД ТСОПС СИЗ
Технические Средства охранно-пожарной сигнализации Извещатели Охранные Тревожные Пожарные Зона обнаружения Шлефы сигнализации (проводные или беспроводные) Средства Контроля, регистрации и управления Средства оповещения ПКП ПОЖАР Клавиатура Индикатор Средства Пожаротушения Средства передачи извещений Проводные СПИ Беспроводные РСПИ Телефон Сеть 220 В Радиосистемы Выделенная линия Сотовая связь SMS, GPRS ПЦН 1 ПЦН 2 Пункты централизованного наблюдения

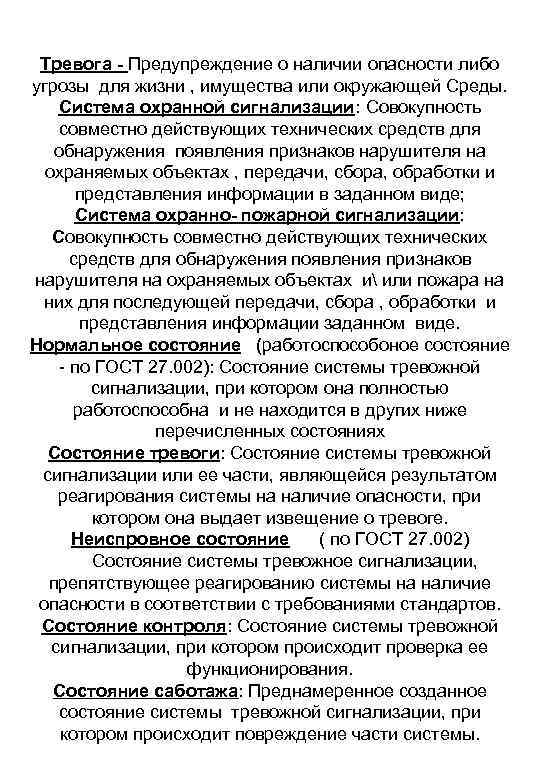

Тревога - Предупреждение о наличии опасности либо угрозы для жизни , имущества или окружающей Среды. Cистема охранной сигнализации: Совокупность совместно действующих технических средств для обнаружения появления признаков нарушителя на охраняемых объектах , передачи, сбора, обработки и представления информации в заданном виде; Система охранно- пожарной сигнализации: Совокупность совместно действующих технических средств для обнаружения появления признаков нарушителя на охраняемых объектах и или пожара на них для последующей передачи, сбора , обработки и представления информации заданном виде. Нормальное состояние (работоспособоное состояние по ГОСТ 27. 002): Состояние системы тревожной сигнализации, при котором она полностью работоспособна и не находится в других ниже перечисленных состояниях Состояние тревоги: Состояние системы тревожной сигнализации или ее части, являющейся результатом реагирования системы на наличие опасности, при котором она выдает извещение о тревоге. Неиспровное состояние ( по ГОСТ 27. 002) Состояние системы тревожное сигнализации, препятствующее реагированию системы на наличие опасности в соответствии с требованиями стандартов. Состояние контроля: Состояние системы тревожной сигнализации, при котором происходит проверка ее функционирования. Состояние саботажа: Преднамеренное созданное состояние системы тревожной сигнализации, при котором происходит повреждение части системы.

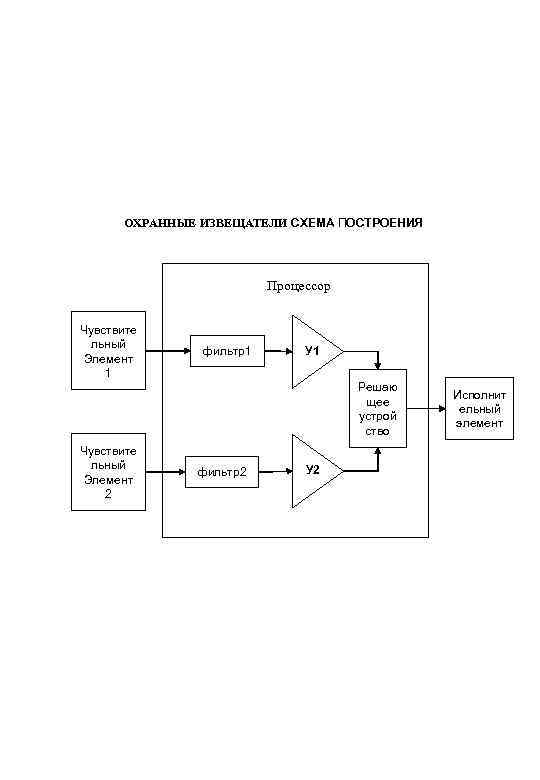

ОХРАННЫЕ ИЗВЕЩАТЕЛИ СХЕМА ПОСТРОЕНИЯ Процессор Чувствите льный Элемент 1 фильтр1 У 1 Решаю щее устрой ство Чувствите льный Элемент 2 фильтр2 У 2 Исполнит ельный элемент

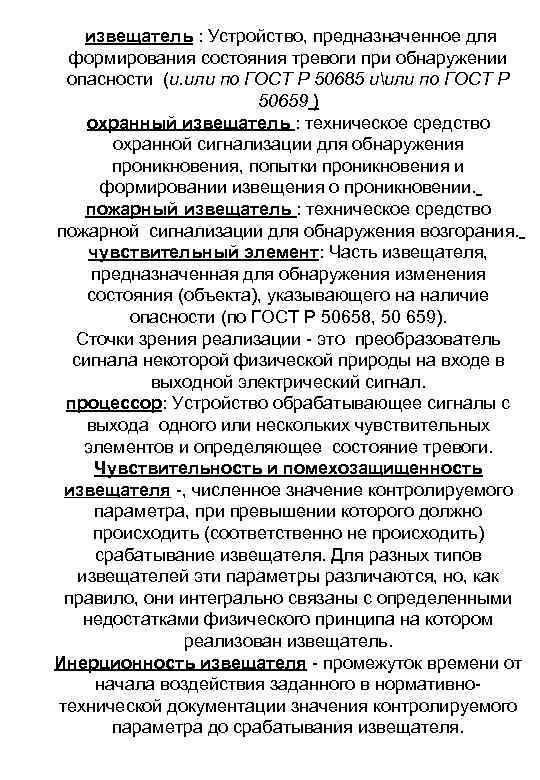

извещатель : Устройство, предназначенное для формирования состояния тревоги при обнаружении опасности (и. или по ГОСТ Р 50685 иили по ГОСТ Р 50659 ) охранный извещатель : техническое средство охранной сигнализации для обнаружения проникновения, попытки проникновения и формировании извещения о проникновении. пожарный извещатель : техническое средство пожарной сигнализации для обнаружения возгорания. чувствительный элемент: Часть извещателя, предназначенная для обнаружения изменения состояния (объекта), указывающего на наличие опасности (по ГОСТ Р 50658, 50 659). Сточки зрения реализации это преобразователь сигнала некоторой физической природы на входе в выходной электрический сигнал. процессор: Устройство обрабатывающее сигналы с выхода одного или нескольких чувствительных элементов и определяющее состояние тревоги. Чувствительность и помехозащищенность извещателя , численное значение контролируемого параметра, при превышении которого должно происходить (соответственно не происходить) срабатывание извещателя. Для разных типов извещателей эти параметры различаются, но, как правило, они интегрально связаны с определенными недостатками физического принципа на котором реализован извещатель. Инерционность извещателя промежуток времени от начала воздействия заданного в нормативно технической документации значения контролируемого параметра до срабатывания извещателя.

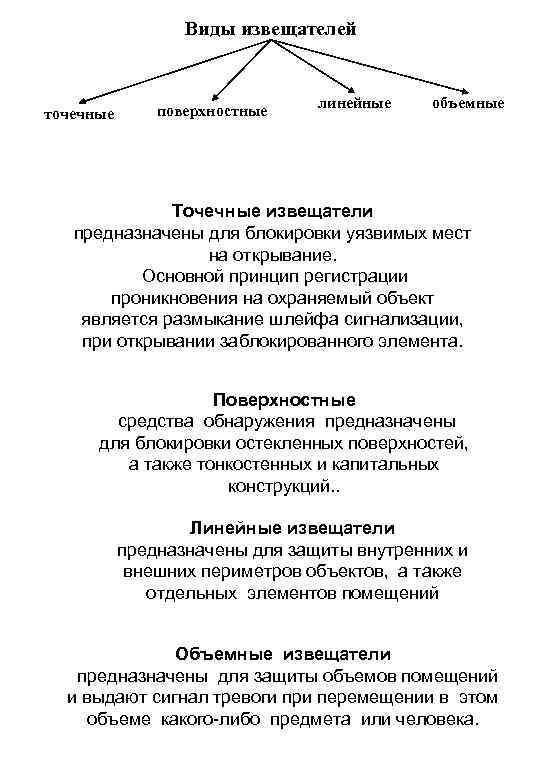

Виды извещателей точечные поверхностные линейные объемные Точечные извещатели предназначены для блокировки уязвимых мест на открывание. Основной принцип регистрации проникновения на охраняемый объект является размыкание шлейфа сигнализации, при открывании заблокированного элемента. Поверхностные средства обнаружения предназначены для блокировки остекленных поверхностей, а также тонкостенных и капитальных конструкций. . Линейные извещатели предназначены для защиты внутренних и внешних периметров объектов, а также отдельных элементов помещений Объемные извещатели предназначены для защиты объемов помещений и выдают сигнал тревоги при перемещении в этом объеме какого либо предмета или человека.

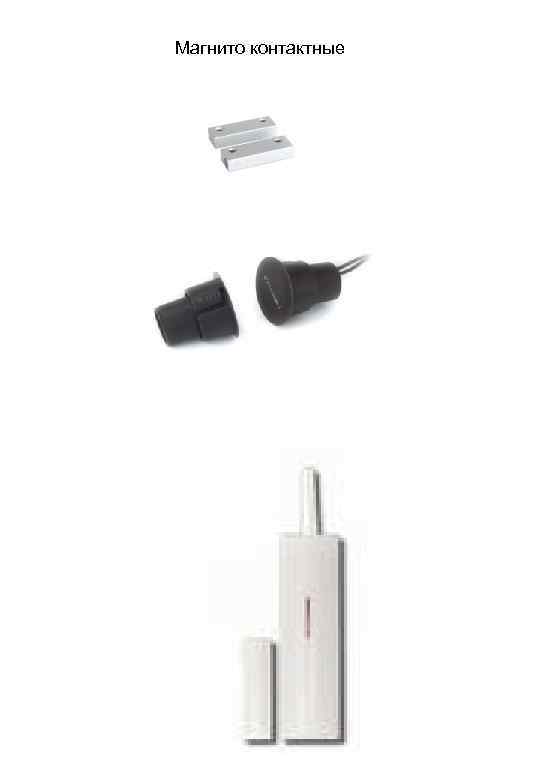

Магнито контактные

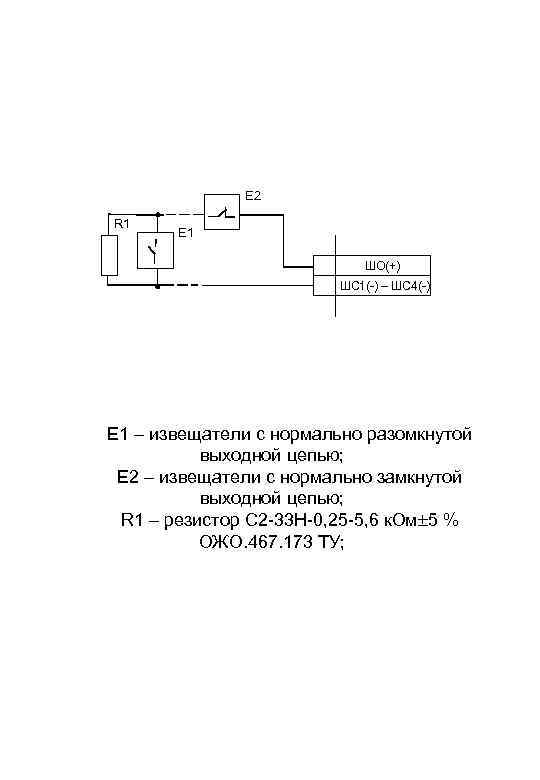

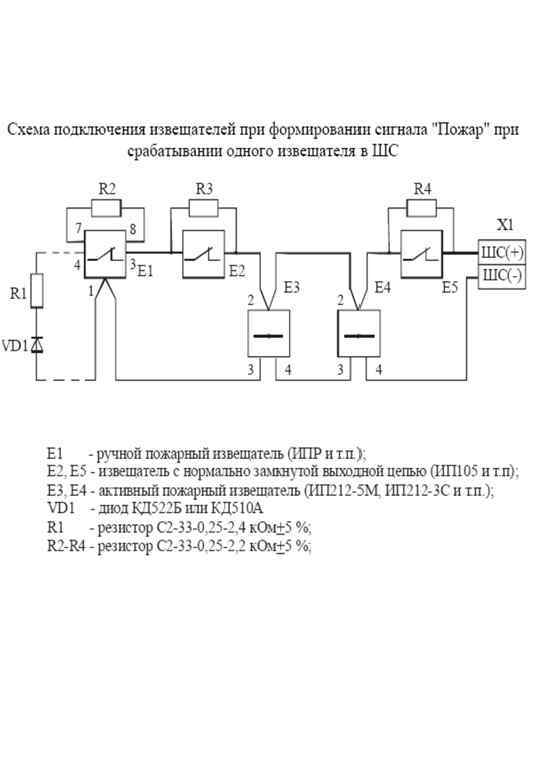

Е 2 R 1 Е 1 ШО(+) ШС 1( ) – ШС 4( ) ШС Е 1 – извещатели с нормально разомкнутой выходной цепью; Е 2 – извещатели с нормально замкнутой выходной цепью; R 1 – резистор С 2 33 Н 0, 25 5, 6 к. Ом 5 % ОЖО. 467. 173 ТУ;
поверхностные средства обнаружения Электро контактные Фольга ИО 201 1 ударно контактные “Окно”, ДИМК пьезоэлектрические электростатические оптико электронные Акустические емкостные ультразвуковые “Грань 2” “Гюрза 050” ”Фотон 6 б” , ”Фотон 8 б” Стекло 1, Арфа, FG 1015, FG 1025 “Пик”, "Градиент" “Эхо 3”
Извещатели электроконтактные Наименование Цена 2 Цена 3 Вал. Фольговый датчик ИО 201 -1 Код: 1040 Фольга самоклеющаяся (50 метров), ширина 10 мм 167. 50 160. 80 154. 10 RUB

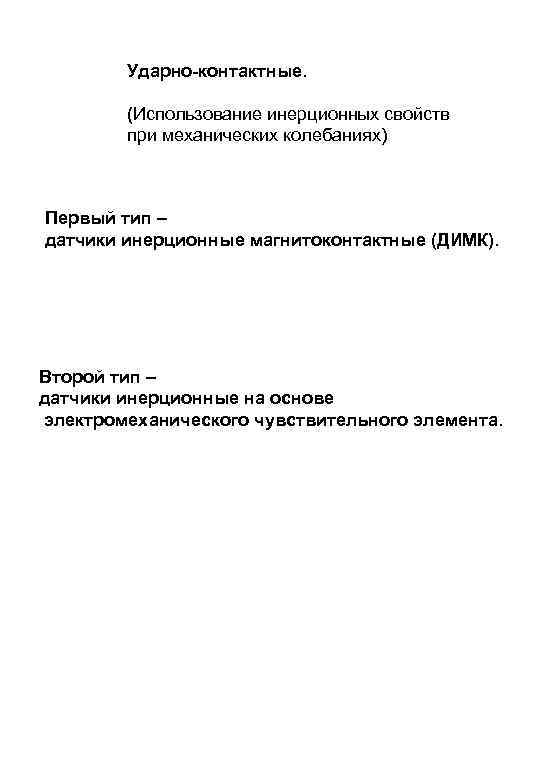

Ударно-контактные. (Использование инерционных свойств при механических колебаниях) Первый тип – датчики инерционные магнитоконтактные (ДИМК). Второй тип – датчики инерционные на основе электромеханического чувствительного элемента.
Датчики инерционные ударно контактные Наименование Цена ДИМК Код: 1007 38. 40 RUB Окно-4 Код: 1008 420. 81 RUB Окно-5 Код: 1015 590. 62 RUB Окно-6 Код: 1014 1210. 79 RUB Датчик ударноконтактный, для остекленных поверхностей Блокируемая площадь стекла 20 кв. м, в комплекте 5 датчиков, питание по ШС Блокируемая площадь стекла 60 кв. м, в комплекте 15 датчиков, питание 12 В, 25 м. А
ШОРОХ Одноблочный с питанием по шлейфу (S= 12 м 2) S R Охват 100 % Зона обнаружения 2, 2 м Охват 75 %

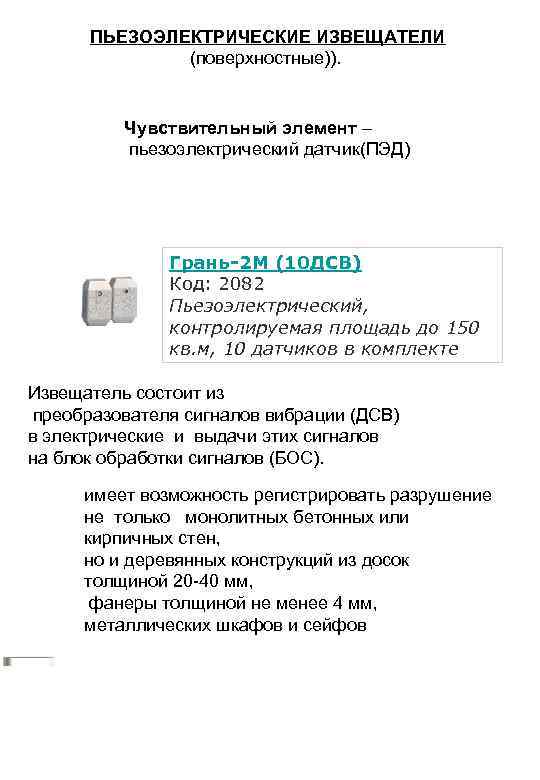

ПЬЕЗОЭЛЕКТРИЧЕСКИЕ ИЗВЕЩАТЕЛИ (поверхностные)). Чувствительный элемент – пьезоэлектрический датчик(ПЭД) Грань-2 М (10 ДСВ) Код: 2082 Пьезоэлектрический, контролируемая площадь до 150 кв. м, 10 датчиков в комплекте Извещатель состоит из преобразователя сигналов вибрации (ДСВ) в электрические и выдачи этих сигналов на блок обработки сигналов (БОС). имеет возможность регистрировать разрушение не только монолитных бетонных или кирпичных стен, но и деревянных конструкций из досок толщиной 20 40 мм, фанеры толщиной не менее 4 мм, металлических шкафов и сейфов

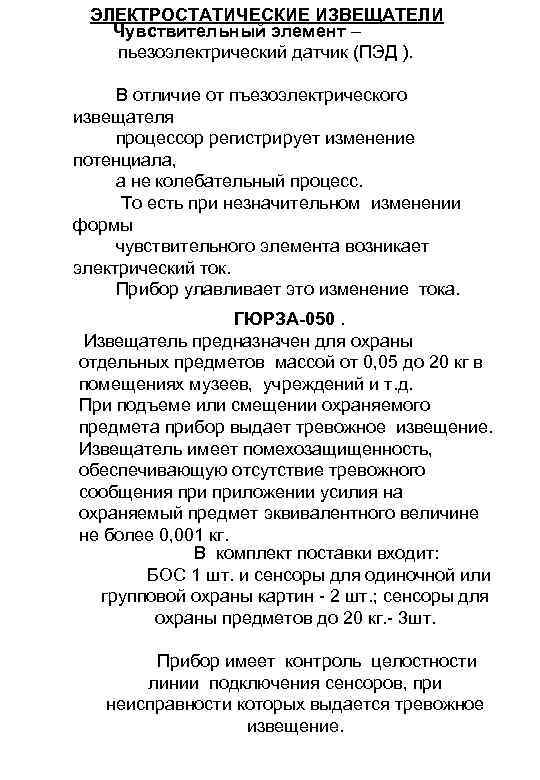

ЭЛЕКТРОСТАТИЧЕСКИЕ ИЗВЕЩАТЕЛИ Чувствительный элемент – пьезоэлектрический датчик (ПЭД ). В отличие от пъезоэлектрического извещателя процессор регистрирует изменение потенциала, а не колебательный процесс. То есть при незначительном изменении формы чувствительного элемента возникает электрический ток. Прибор улавливает это изменение тока. ГЮРЗА-050. Извещатель предназначен для охраны отдельных предметов массой от 0, 05 до 20 кг в помещениях музеев, учреждений и т. д. При подъеме или смещении охраняемого предмета прибор выдает тревожное извещение. Извещатель имеет помехозащищенность, обеспечивающую отсутствие тревожного сообщения приложении усилия на охраняемый предмет эквивалентного величине не более 0, 001 кг. В комплект поставки входит: БОС 1 шт. и сенсоры для одиночной или групповой охраны картин 2 шт. ; сенсоры для охраны предметов до 20 кг. 3 шт. Прибор имеет контроль целостности линии подключения сенсоров, при неисправности которых выдается тревожное извещение.

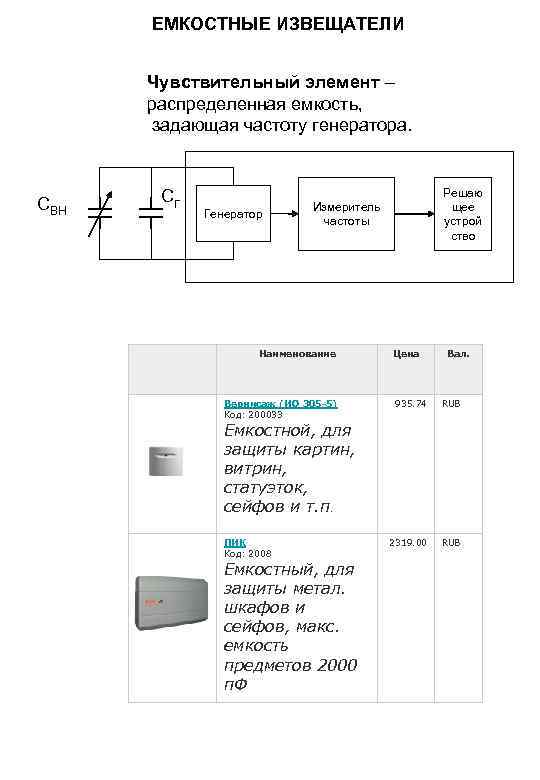

ЕМКОСТНЫЕ ИЗВЕЩАТЕЛИ Чувствительный элемент – распределенная емкость, задающая частоту генератора. СВН Сг Генератор Решаю щее устрой ство Измеритель частоты Наименование Вернисаж (ИО 305 -5) Код: 200033 Цена Вал. 935. 74 RUB 2319. 00 RUB Емкостной, для защиты картин, витрин, статуэток, сейфов и т. п. ПИК Код: 2008 Емкостный, для защиты метал. шкафов и сейфов, макс. емкость предметов 2000 п. Ф

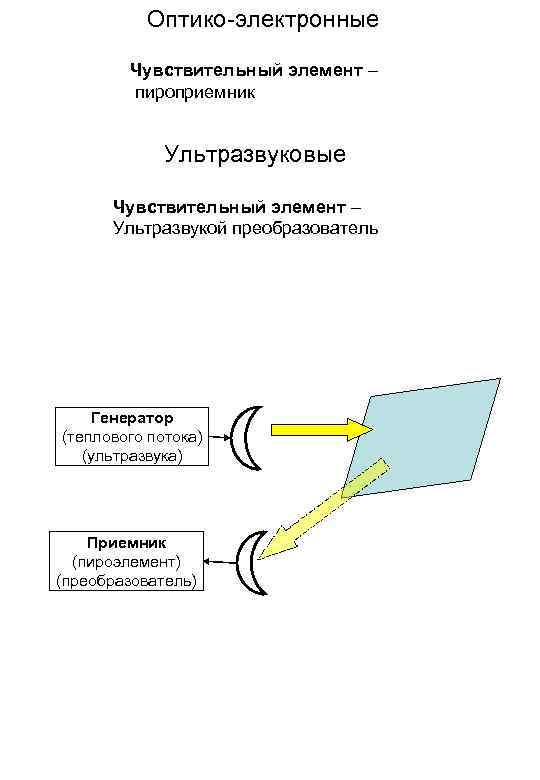

Оптико электронные Чувствительный элемент – пироприемник Ультразвуковые Чувствительный элемент – Ультразвукой преобразователь Генератор (теплового потока) (ультразвука) Приемник (пироэлемент) (преобразователь)

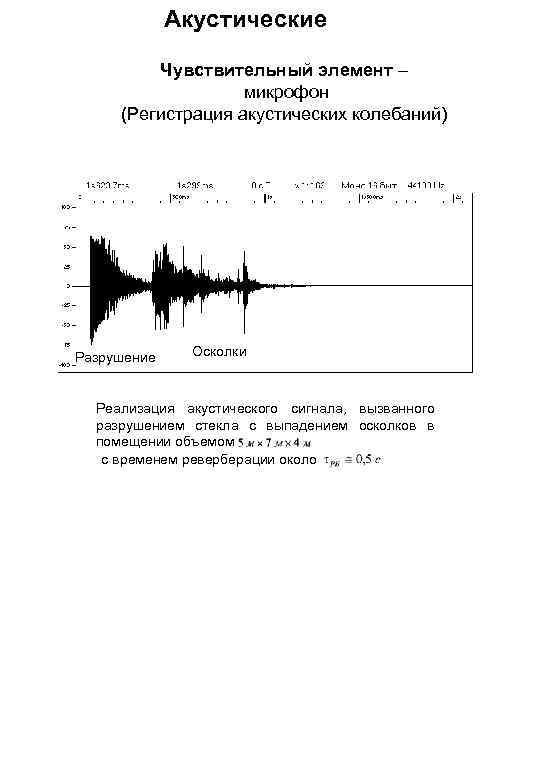

Акустические Чувствительный элемент – микрофон (Регистрация акустических колебаний) Разрушение Осколки Реализация акустического сигнала, вызванного разрушением стекла с выпадением осколков в помещении объемом с временем реверберации около

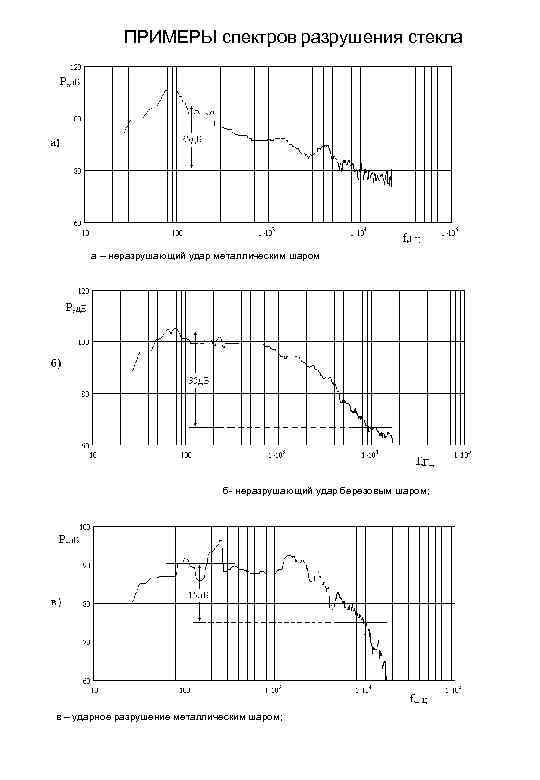

ПРИМЕРЫ спектров разрушения стекла а – неразрушающий удар металлическим шаром б неразрушающий удар березовым шаром; в – ударное разрушение металлическим шаром;

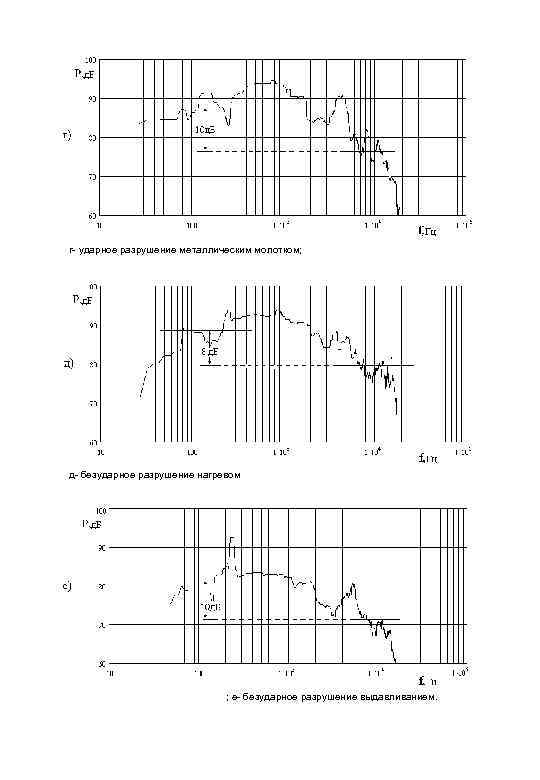

г ударное разрушение металлическим молотком; д безударное разрушение нагревом ; е безударное разрушение выдавливанием.

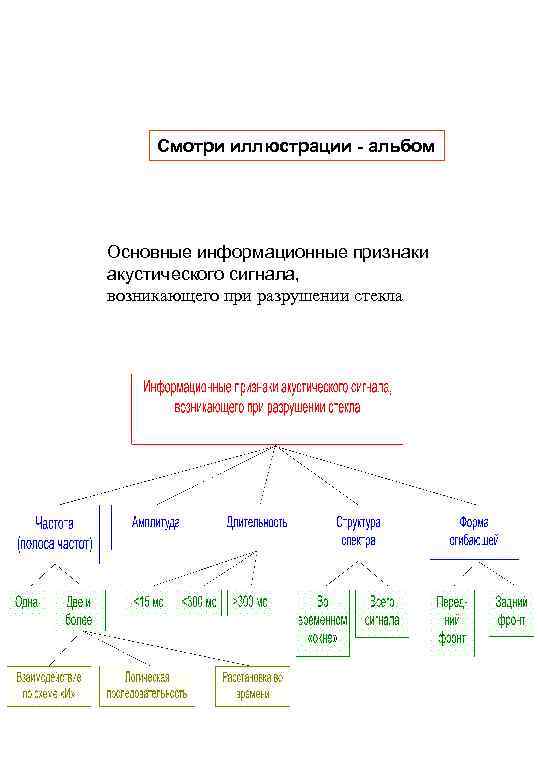

Смотри иллюстрации - альбом Основные информационные признаки акустического сигнала, возникающего при разрушении стекла

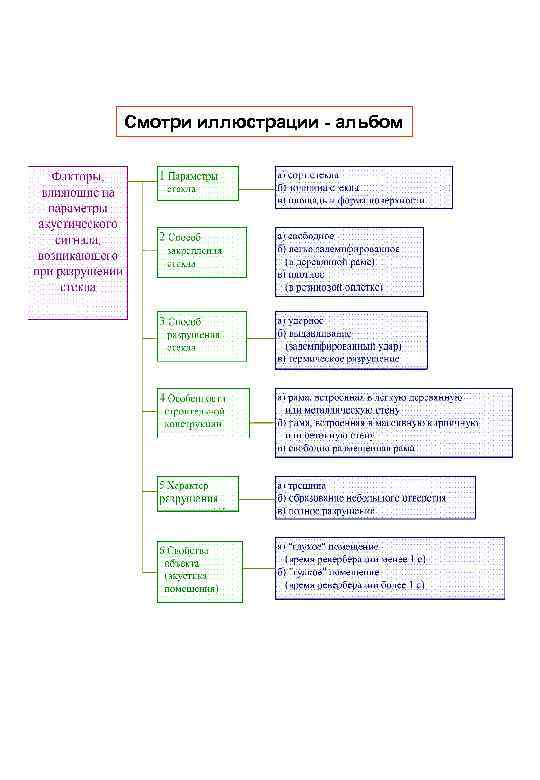

Смотри иллюстрации - альбом

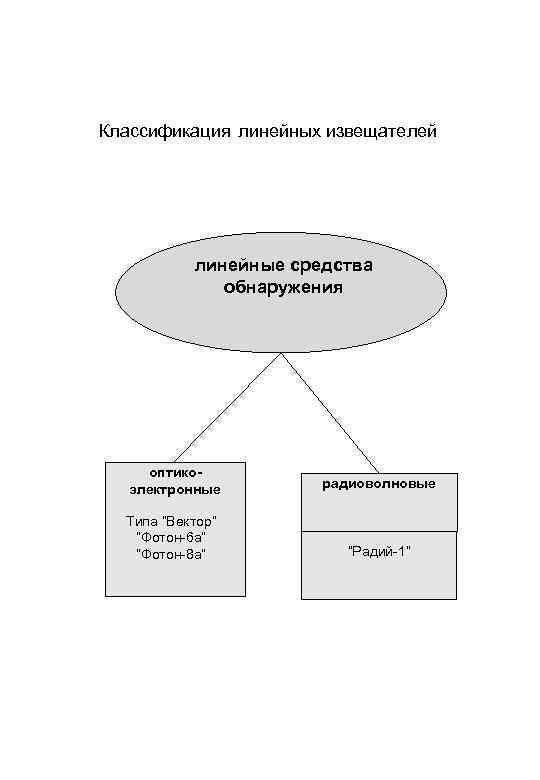

Классификация линейных извещателей линейные средства обнаружения оптикоэлектронные радиоволновые Типа “Вектор” “Фотон 6 а” “Фотон 8 а” “Радий 1”

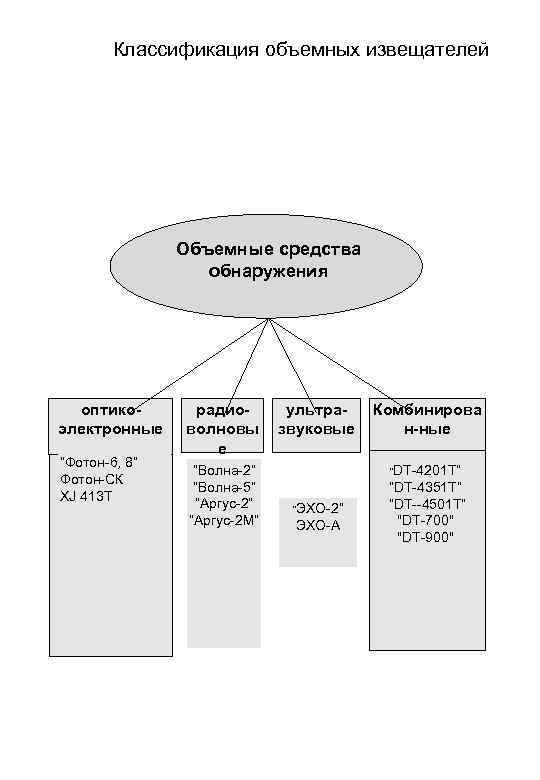

Классификация объемных извещателей Объемные средства обнаружения оптикоэлектронные “Фотон 6, 8” Фотон СК XJ 413 T радиоволновы е “Волна 2” “Волна 5” “Аргус 2 М” ультразвуковые Комбинирова н-ные “DT 4201 T” “ЭХО 2” ЭХО А “DT 4351 T” “DT 4501 T” "DT 700" "DT 900"

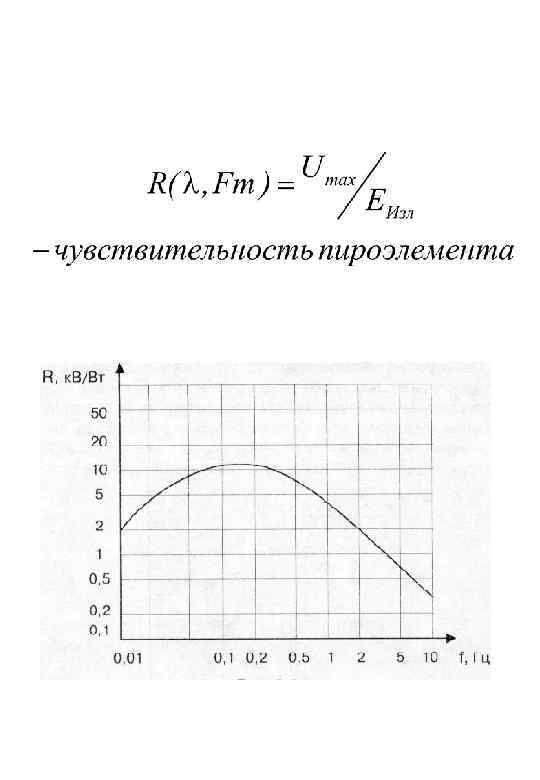

Смотри альбом Процессор Чувствительны й Элемент (Пироприемни к) Линза Френеля Для опто электронных Фильтр Решающее устройство Исполнительно е. устройство

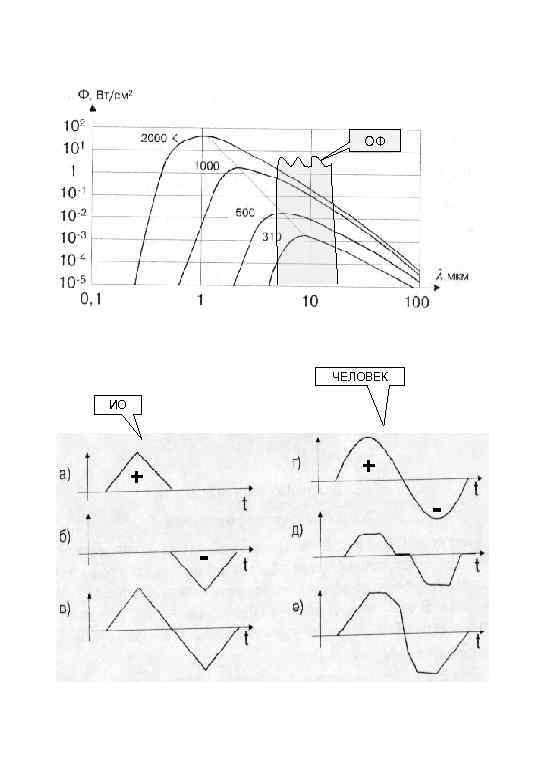

ОФ ЧЕЛОВЕК ИО + + -

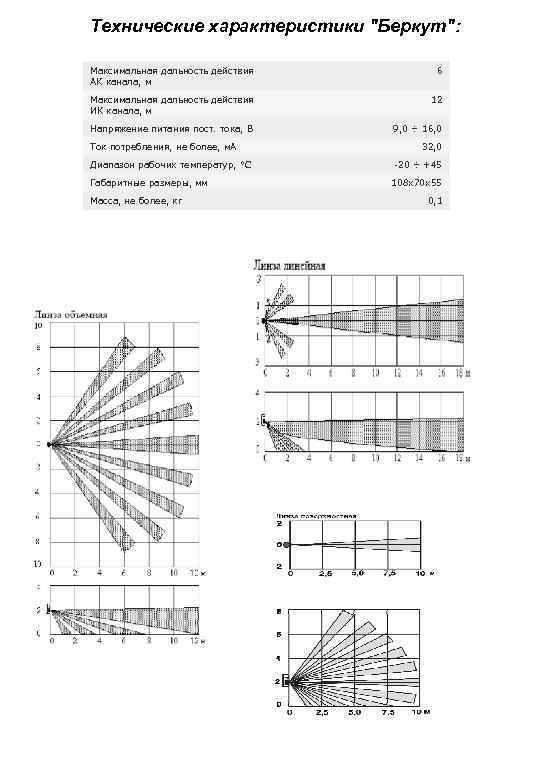

Технические характеристики "Беркут": Максимальная дальность действия АК канала, м 6 Максимальная дальность действия ИК канала, м 12 Напряжение питания пост. тока, В 9, 0 ÷ 16, 0 Ток потребления, не более, м. А Диапазон рабочих температур, °С Габаритные размеры, мм Масса, не более, кг 32, 0 -20 ÷ +45 108 x 70 x 55 0, 1

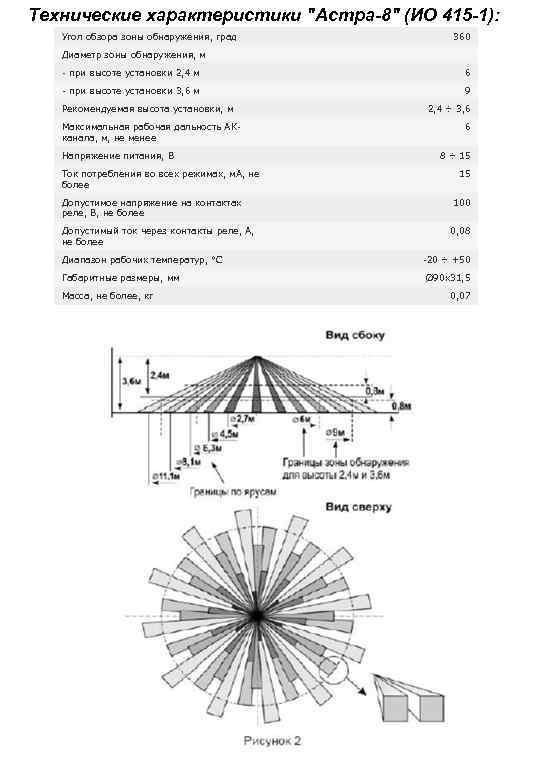

Технические характеристики "Астра-8" (ИО 415 -1): Угол обзора зоны обнаружения, град Диаметр зоны обнаружения, м 360 - при высоте установки 2, 4 м 6 - при высоте установки 3, 6 м 9 Рекомендуемая высота установки, м Максимальная рабочая дальность АКканала, м, не менее Напряжение питания, В Ток потребления во всех режимах, м. А, не более Допустимое напряжение на контактах реле, В, не более Допустимый ток через контакты реле, А, не более Диапазон рабочих температур, °С Габаритные размеры, мм Масса, не более, кг 2, 4 ÷ 3, 6 6 8 ÷ 15 15 100 0, 08 -20 ÷ +50 Ø 90 х31, 5 0, 07

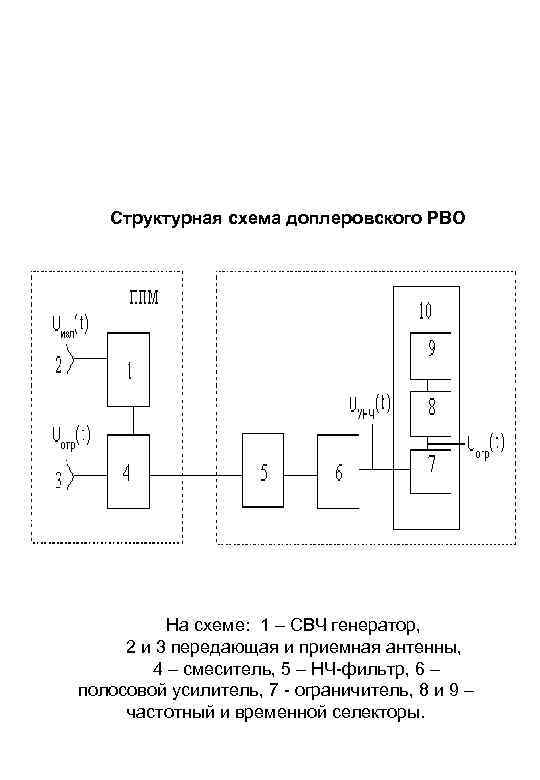

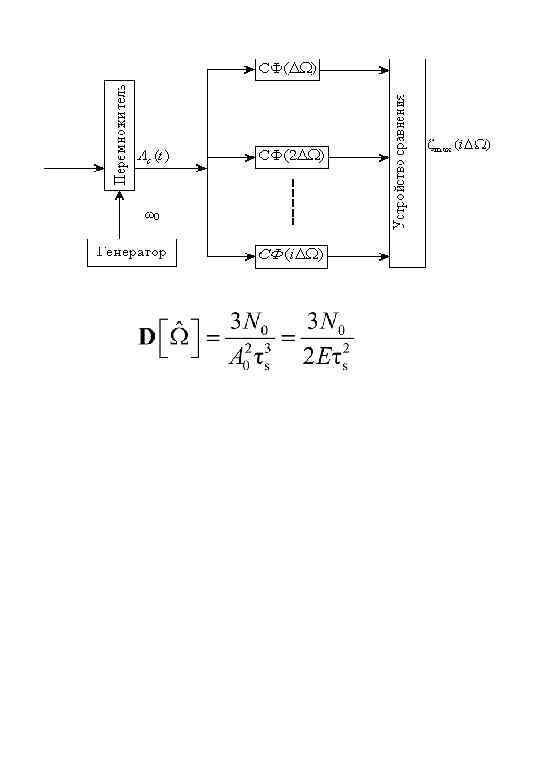

Структурная схема доплеровского РВО На схеме: 1 – СВЧ генератор, 2 и 3 передающая и приемная антенны, 4 – смеситель, 5 – НЧ фильтр, 6 – полосовой усилитель, 7 ограничитель, 8 и 9 – частотный и временной селекторы.

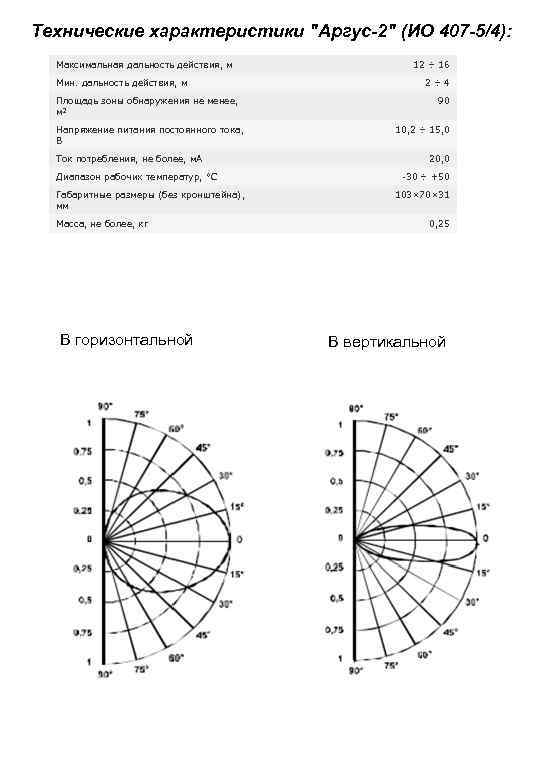

Технические характеристики "Аргус-2" (ИО 407 -5/4): Максимальная дальность действия, м Мин. дальность действия, м Площадь зоны обнаружения не менее, м² Напряжение питания постоянного тока, В Ток потребления, не более, м. А Диапазон рабочих температур, °С Габаритные размеры (без кронштейна), мм Масса, не более, кг В горизонтальной 12 ÷ 16 2 ÷ 4 90 10, 2 ÷ 15, 0 20, 0 -30 ÷ +50 103× 70× 31 0, 25 В вертикальной

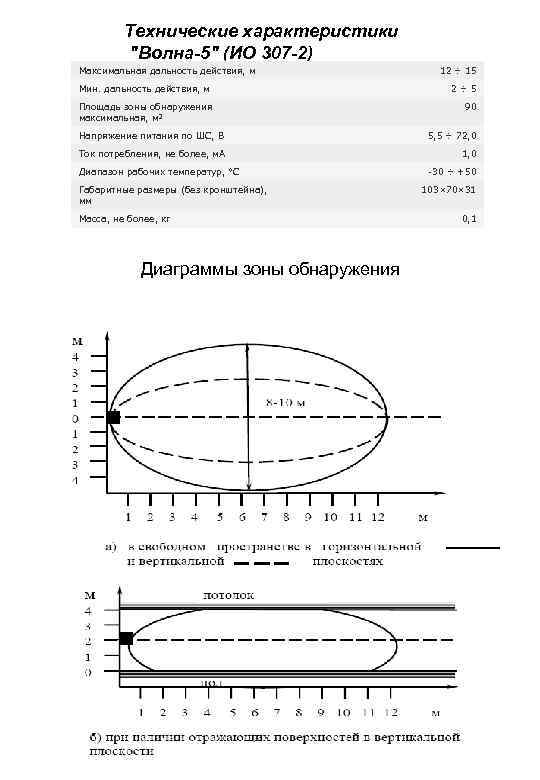

Технические характеристики "Волна-5" (ИО 307 -2) Максимальная дальность действия, м 12 ÷ 15 Мин. дальность действия, м 2 ÷ 5 Площадь зоны обнаружения максимальная, м² 90 Напряжение питания по ШС, В 5, 5 ÷ 72, 0 Ток потребления, не более, м. А 1, 0 Диапазон рабочих температур, °С Габаритные размеры (без кронштейна), мм Масса, не более, кг Диаграммы зоны обнаружения -30 ÷ +50 103× 70× 31 0, 1

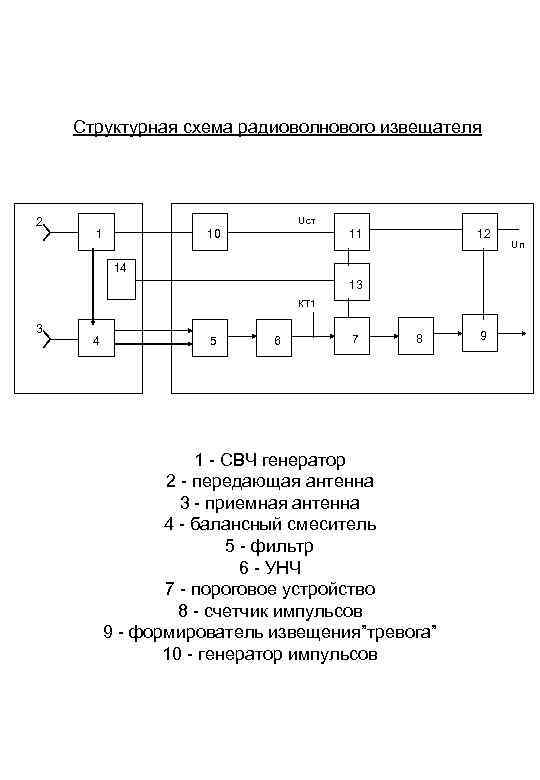

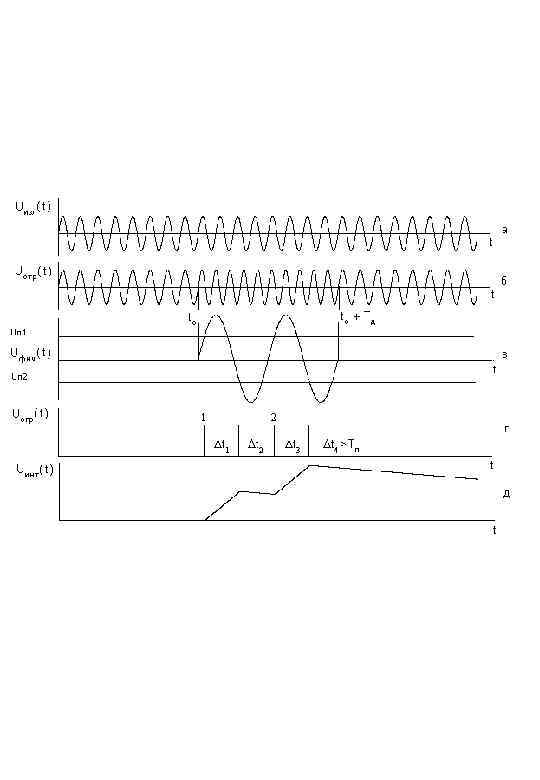

Структурная схема радиоволнового извещателя 2 10 Uст 14 11 12 13 КТ 1 3 4 5 6 7 8 1 СВЧ генератор 2 передающая антенна 3 приемная антенна 4 балансный смеситель 5 фильтр 6 УНЧ 7 пороговое устройство 8 счетчик импульсов 9 формирователь извещения”тревога” 10 генератор импульсов 9 Uп

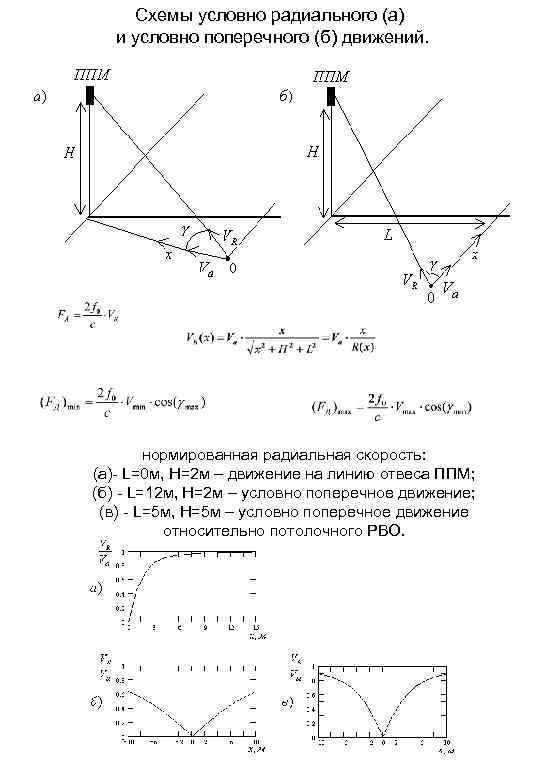

Схемы условно радиального (а) и условно поперечного (б) движений. нормированная радиальная скорость: (а) L=0 м, H=2 м – движение на линию отвеса ППМ; (б) L=12 м, H=2 м – условно поперечное движение; (в) L=5 м, H=5 м – условно поперечное движение относительно потолочного РВО.

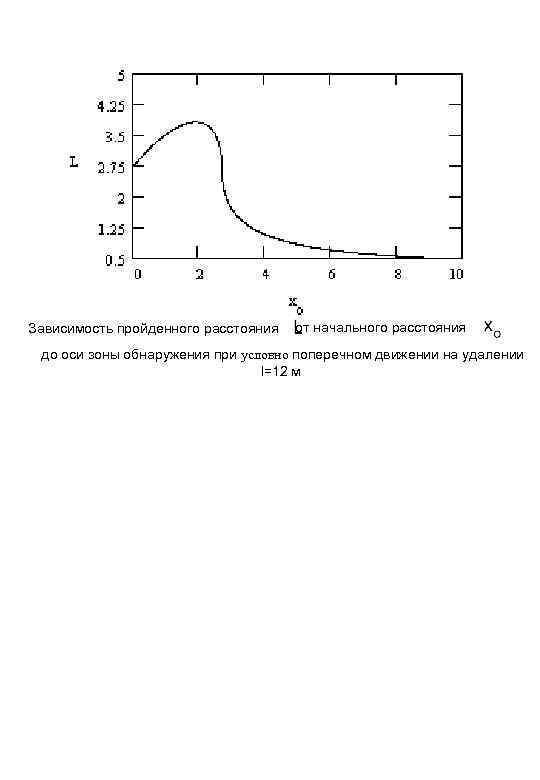

Зависимость пройденного расстояния от начального расстояния до оси зоны обнаружения при условно поперечном движении на удалении l=12 м

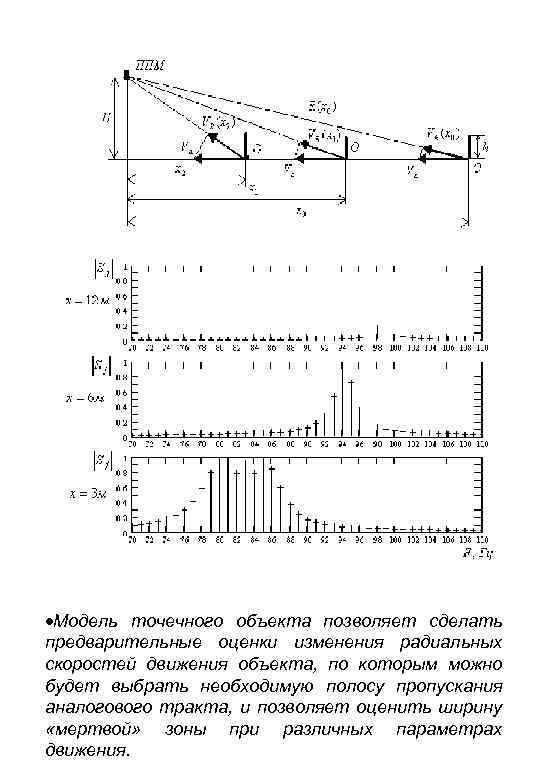

Модель точечного объекта позволяет сделать предварительные оценки изменения радиальных скоростей движения объекта, по которым можно будет выбрать необходимую полосу пропускания аналогового тракта, и позволяет оценить ширину «мертвой» зоны при различных параметрах движения.

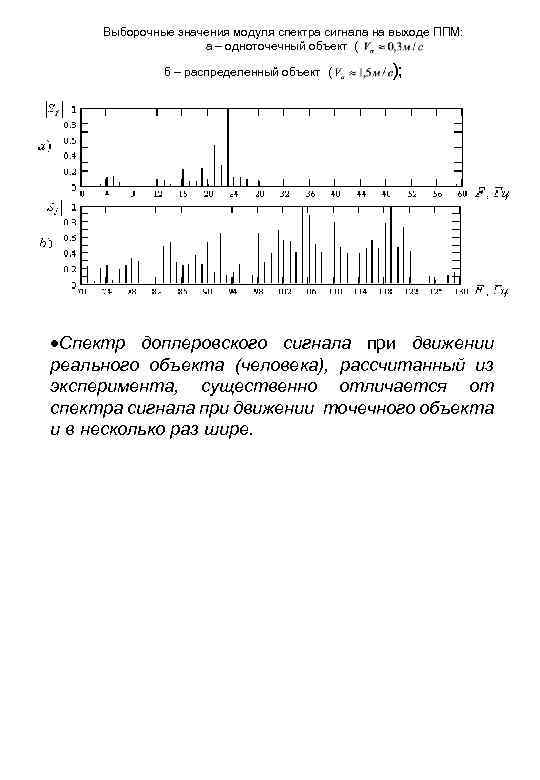

Выборочные значения модуля спектра сигнала на выходе ППМ: а – одноточечный объект ( б – распределенный объект ( ); Спектр доплеровского сигнала при движении реального объекта (человека), рассчитанный из эксперимента, существенно отличается от спектра сигнала при движении точечного объекта и в несколько раз шире.

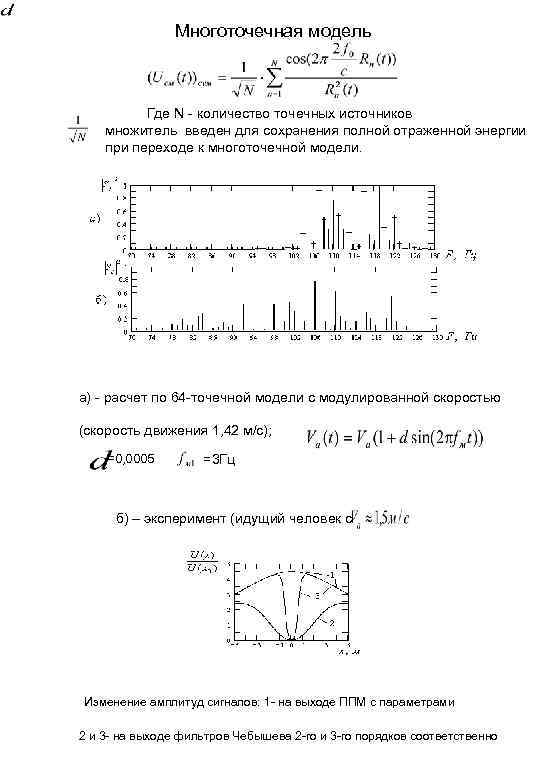

Многоточечная модель Где N количество точечных источников множитель введен для сохранения полной отраженной энергии при переходе к многоточечной модели. а) расчет по 64 точечной модели с модулированной скоростью (скорость движения 1, 42 м/с); =0, 0005 =3 Гц б) – эксперимент (идущий человек с Изменение амплитуд сигналов: 1 на выходе ППМ с параметрами 2 и 3 на выходе фильтров Чебышева 2 го и 3 го порядков соответственно

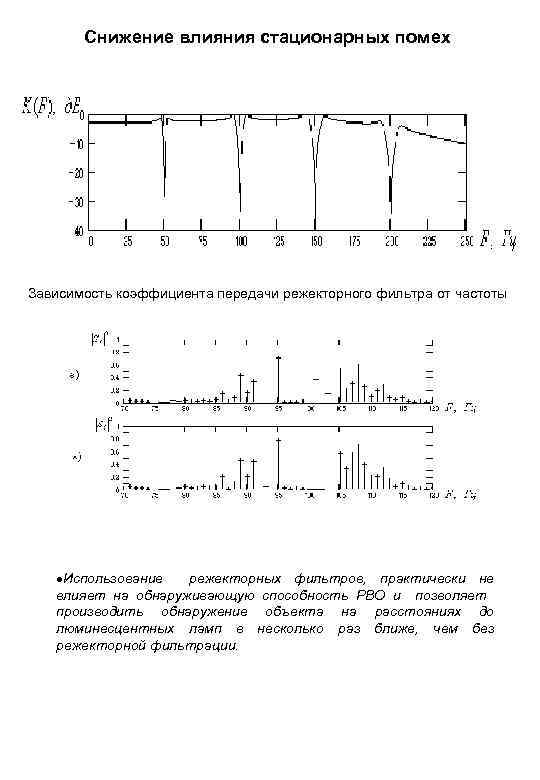

Снижение влияния стационарных помех Зависимость коэффициента передачи режекторного фильтра от частоты Использование режекторных фильтров, практически не влияет на обнаруживающую способность РВО и позволяет производить обнаружение объекта на расстояниях до люминесцентных ламп в несколько раз ближе, чем без режекторной фильтрации.
Извещатели по охране открытых площадок Смотри Альбом

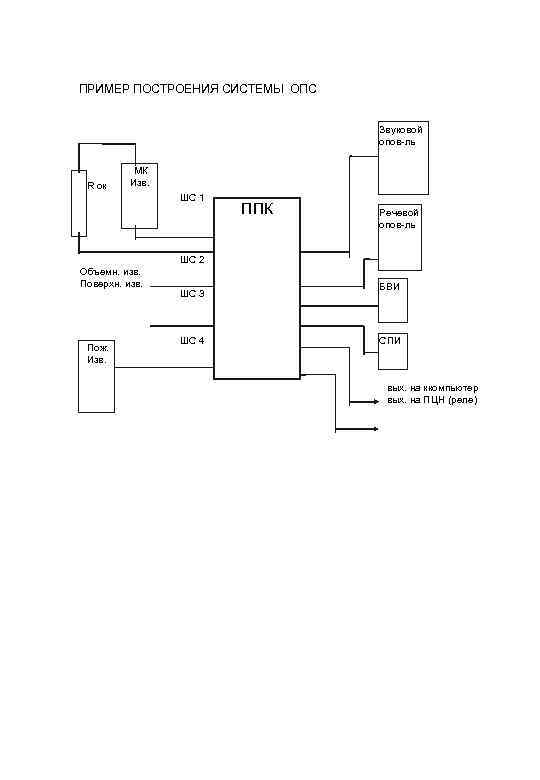

ПРИМЕР ПОСТРОЕНИЯ СИСТЕМЫ ОПС Звуковой опов ль R ок МК Изв. ШС 1 ППК Речевой опов ль ШС 2 Объемн. изв. Поверхн. изв. Пож. Изв. ШС 3 ШС 4 БВИ СПИ вых. на ккомпьютер вых. на ПЦН (реле)
ПКП Извещатель Е 2 Rш Е 1 ШО(+) Ш ШС С 1( ) Е 1 – извещатели с нормально разомкнутой выходной цепью; Е 2 – извещатели с нормально замкнутой выходной цепью; Rш – резистор С 2 33 Н 0, 25 5, 6 к. Ом 5 % ОЖО. 467. 173 ТУ;
Охрана периметра Инфракрасные системы Радиоволновые системы Радиолучевые системы Вибрационные системы Емкостные системы

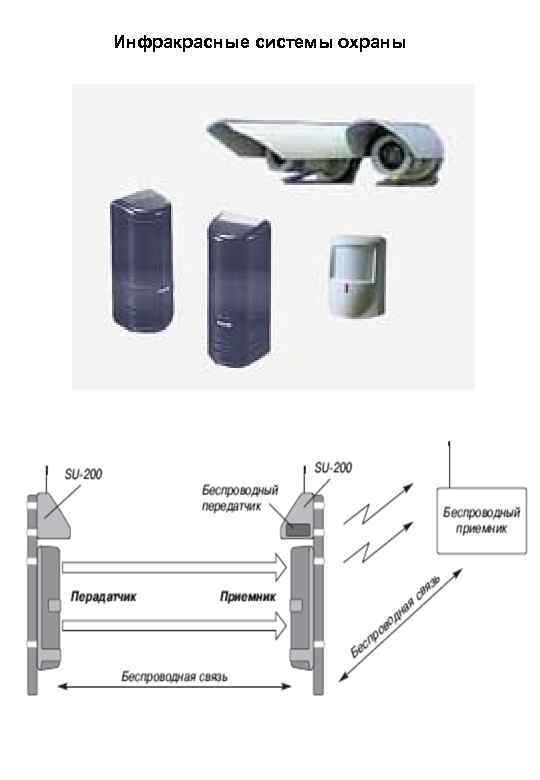

Инфракрасные системы охраны

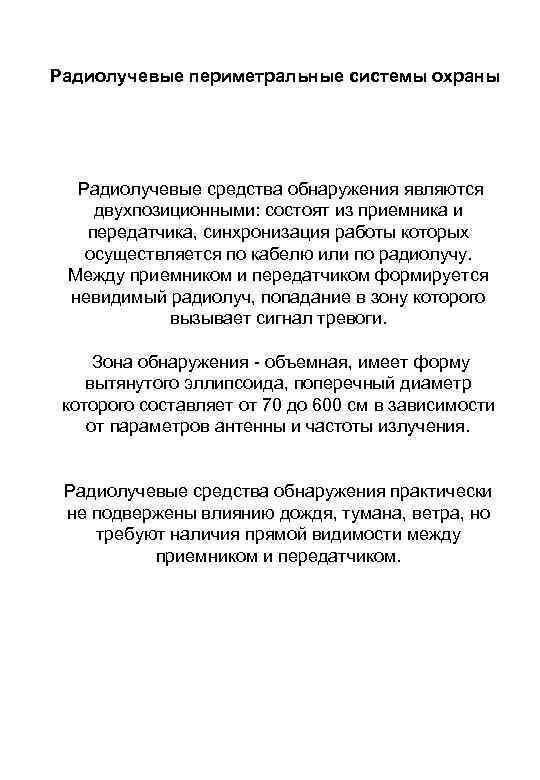

Радиолучевые периметральные системы охраны Радиолучевые средства обнаружения являются двухпозиционными: состоят из приемника и передатчика, синхронизация работы которых осуществляется по кабелю или по радиолучу. Между приемником и передатчиком формируется невидимый радиолуч, попадание в зону которого вызывает сигнал тревоги. Зона обнаружения объемная, имеет форму вытянутого эллипсоида, поперечный диаметр которого составляет от 70 до 600 см в зависимости от параметров антенны и частоты излучения. Радиолучевые средства обнаружения практически не подвержены влиянию дождя, тумана, ветра, но требуют наличия прямой видимости между приемником и передатчиком.

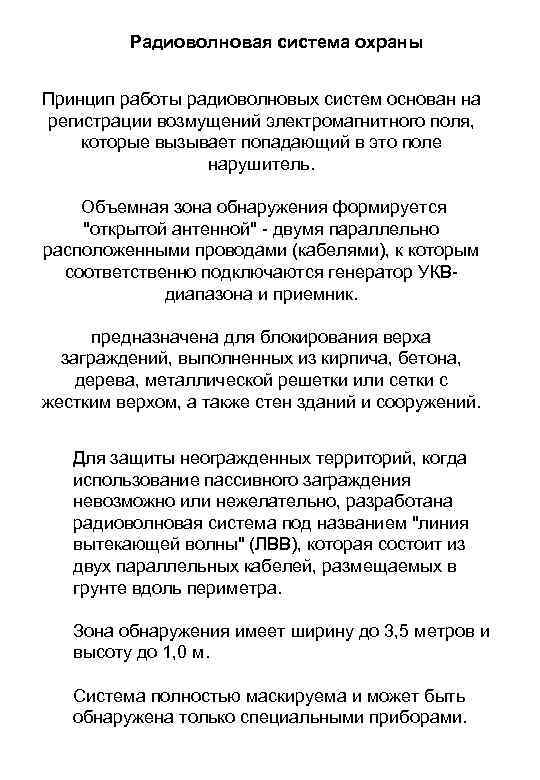

Радиоволновая система охраны Принцип работы радиоволновых систем основан на регистрации возмущений электромагнитного поля, которые вызывает попадающий в это поле нарушитель. Объемная зона обнаружения формируется "открытой антенной" двумя параллельно расположенными проводами (кабелями), к которым соответственно подключаются генератор УКВ диапазона и приемник. предназначена для блокирования верха заграждений, выполненных из кирпича, бетона, дерева, металлической решетки или сетки с жестким верхом, а также стен зданий и сооружений. Для защиты неогражденных территорий, когда использование пассивного заграждения невозможно или нежелательно, разработана радиоволновая система под названием "линия вытекающей волны" (ЛВВ), которая состоит из двух параллельных кабелей, размещаемых в грунте вдоль периметра. Зона обнаружения имеет ширину до 3, 5 метров и высоту до 1, 0 м. Система полностью маскируема и может быть обнаружена только специальными приборами.
Проводно-радиоволновые системы охраны: IB SYSTEM, IB ISLAND, IB TEST Импульс 12 Т, Импульс 12 ТП, ИМПУЛЬС мини Плющ М УЗК 1 Призма 1/100 и др. Радиоволновые системы охраны: Уран М 1, Уран М Газон, Газон 2, Газон 3, Газон 21 РАДИЙ 2, РАДИЙ 2/1, РАДИЙ 2/2, РАДИЙ ДМ, РАДИЙ 3, РАДИЙ 3/1, РАДИЙ 3/2 БАРЬЕР 300 и др.

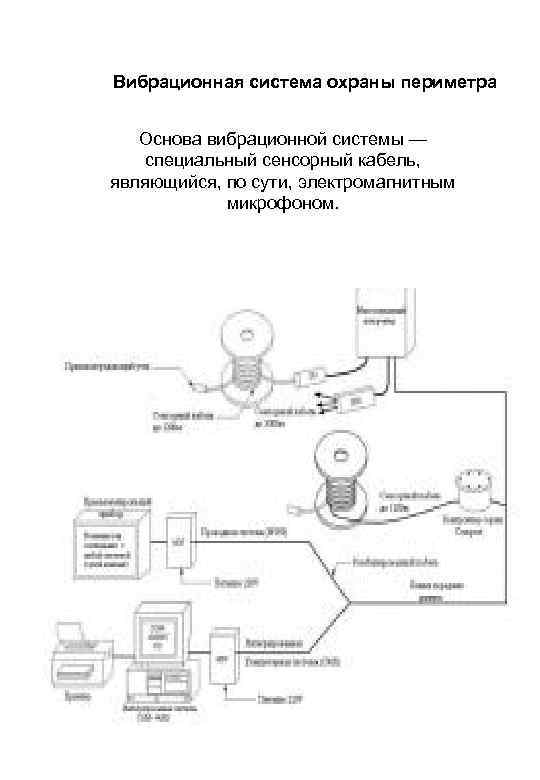

Вибрационная система охраны периметра Основа вибрационной системы — специальный сенсорный кабель, являющийся, по сути, электромагнитным микрофоном.

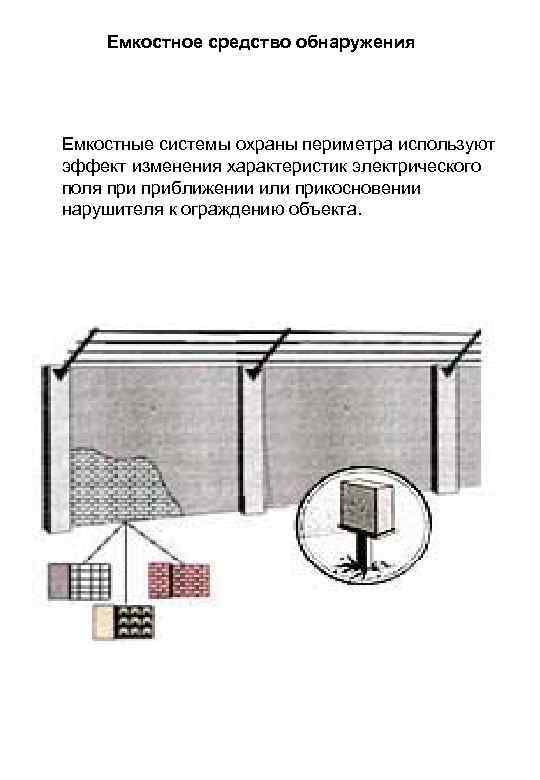

Емкостное средство обнаружения Емкостные системы охраны периметра используют эффект изменения характеристик электрического поля приближении или прикосновении нарушителя к ограждению объекта.

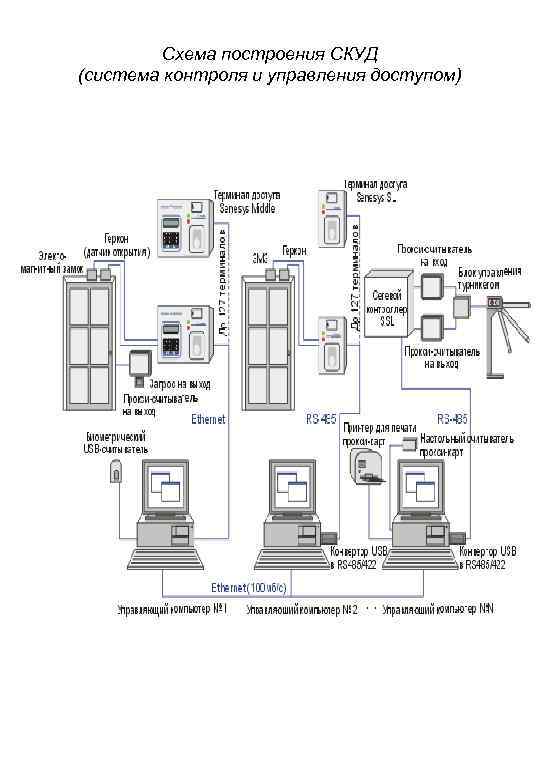

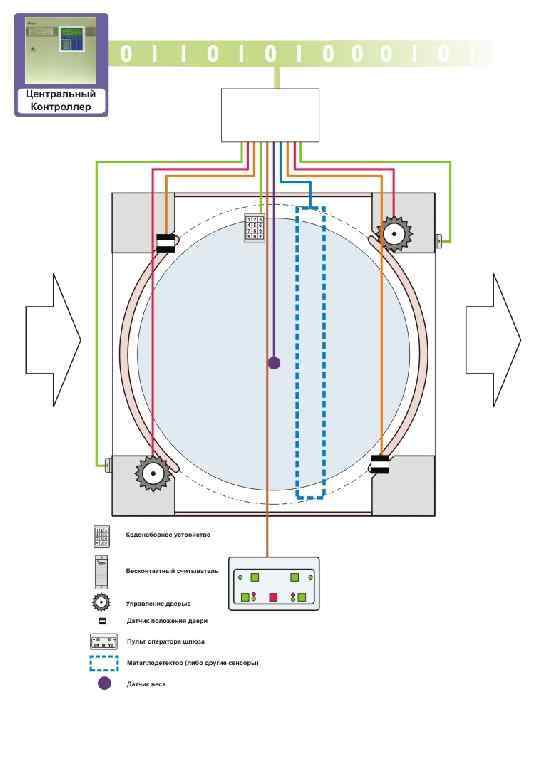

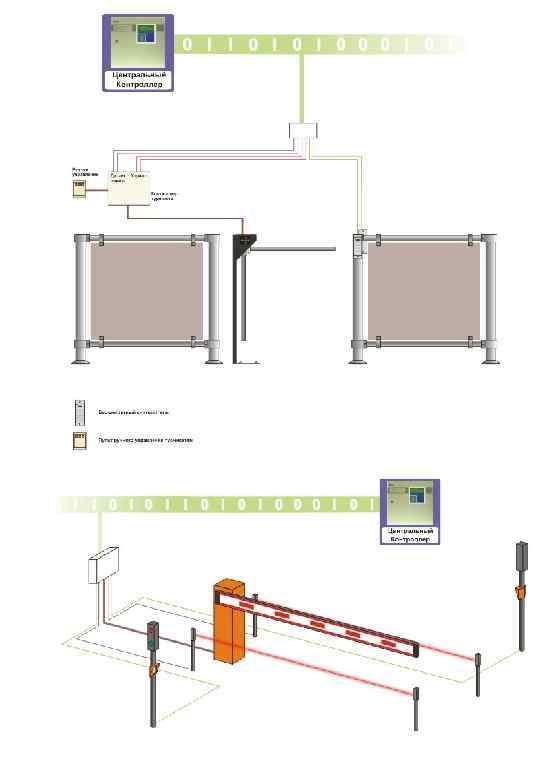

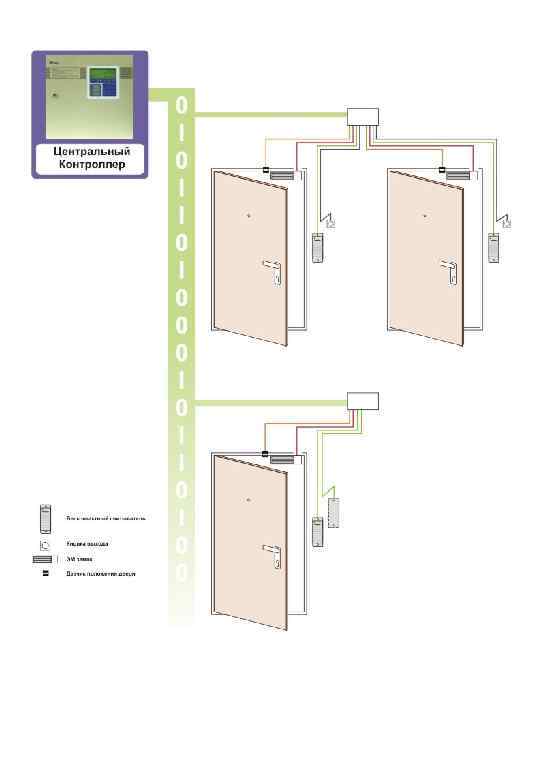

Схема построения СКУД (система контроля и управления доступом)
Виды идентификаторов §Информационно смысловой (Имя. Пароль, ключевая фраза. код доступа, ключ шифрования) §Токен –утройство, принадлежащее субъекту §Физические особенности субъекта Машина – ID процессора, сетевое имя; Человек - биометрические данные: Отпечатки пальцев, радужная оболочка глаза, образ лица Виды токенов §Документы (паспорт, удостоверение, Штрих коды продукции и. т. п. ) §Электронные устройства Электронные таблетки (Touch Memory) Магнитные карты Контактные электронные карты Радиоустройства (RFID) ( диапазоны частот - 128 к. Гц, 13, 56 МГц, 860 МГц, 2. 4 ГГц) (карты, брелки, наклейки USB – устройства (шифрование, поддержка PKI) Комбинированные

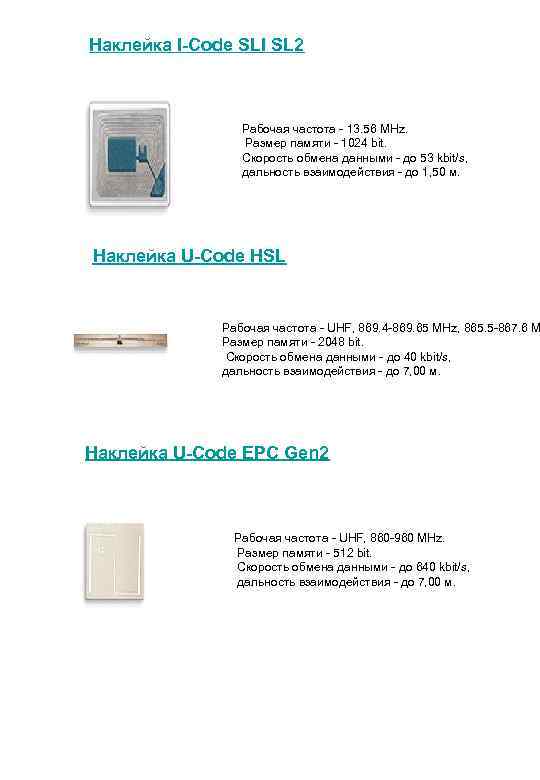

Наклейка I-Code SLI SL 2 Рабочая частота 13. 56 MHz. Размер памяти 1024 bit. Скорость обмена данными до 53 kbit/s, дальность взаимодействия до 1, 50 м. Наклейка U-Code HSL Рабочая частота UHF, 869. 4 869. 65 MHz, 865. 5 867. 6 M Размер памяти 2048 bit. Скорость обмена данными до 40 kbit/s, дальность взаимодействия до 7, 00 м. Наклейка U-Code EPC Gen 2 Рабочая частота UHF, 860 960 MHz. Размер памяти 512 bit. Скорость обмена данными до 640 kbit/s, дальность взаимодействия до 7, 00 м.

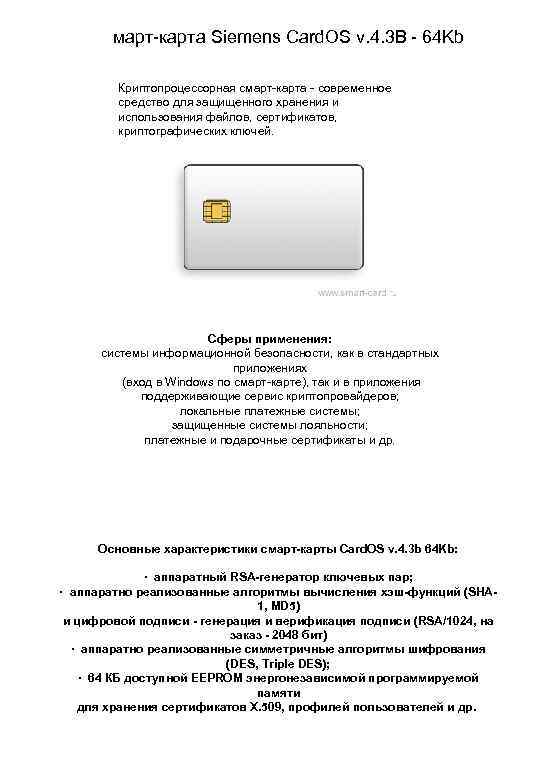

март карта Siemens Card. OS v. 4. 3 B 64 Kb Криптопроцессорная смарт карта современное средство для защищенного хранения и использования файлов, сертификатов, криптографических ключей. Сферы применения: системы информационной безопасности, как в стандартных приложениях (вход в Windows по смарт карте), так и в приложения поддерживающие сервис криптопровайдеров; локальные платежные системы; защищенные системы лояльности; платежные и подарочные сертификаты и др. Основные характеристики смарт-карты Card. OS v. 4. 3 b 64 Kb: · аппаратный RSA-генератор ключевых пар; · аппаратно реализованные алгоритмы вычисления хэш-функций (SHA 1, MD 5) и цифровой подписи - генерация и верификация подписи (RSA/1024, на заказ - 2048 бит) · аппаратно реализованные симметричные алгоритмы шифрования (DES, Triple DES); · 64 КБ доступной EEPROM энергонезависимой программируемой памяти для хранения сертификатов X. 509, профилей пользователей и др.

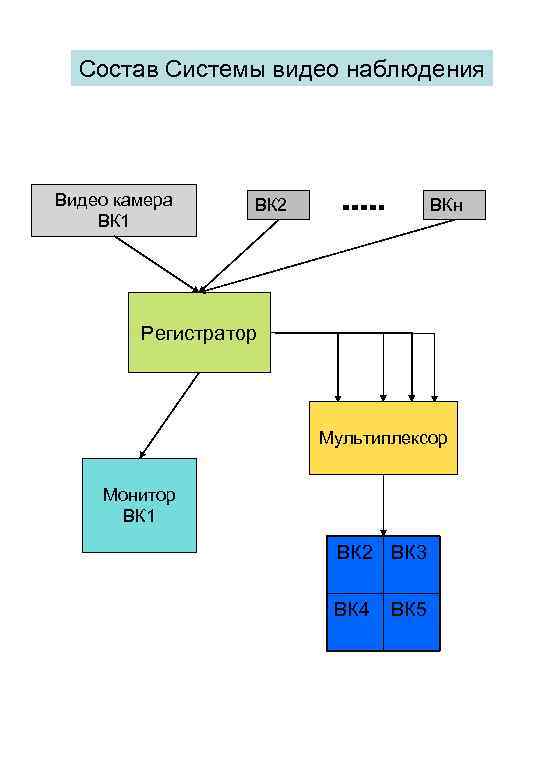

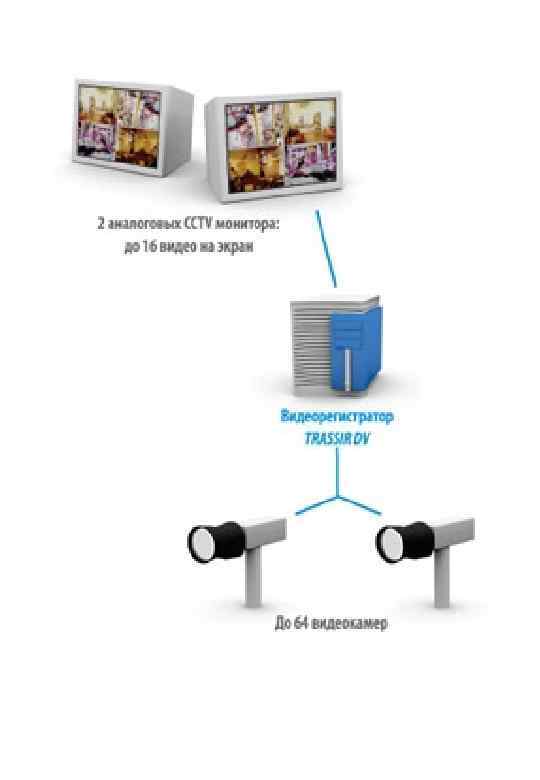

Состав Системы видео наблюдения Видео камера ВК 1 ВК 2 ВКн Регистратор Мультиплексор Монитор ВК 1 ВК 2 ВК 3 ВК 4 ВК 5
