Скачать презентацию видимый диапазон инфракрасный диапазон I — интенсивность Скачать презентацию видимый диапазон инфракрасный диапазон I — интенсивность

леция 6_ СКМ_10_10_2013.ppt

  • Количество слайдов: 32

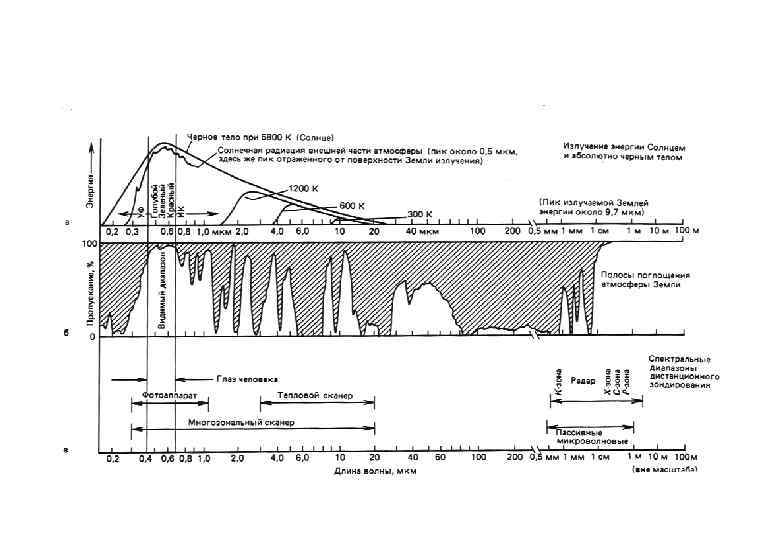

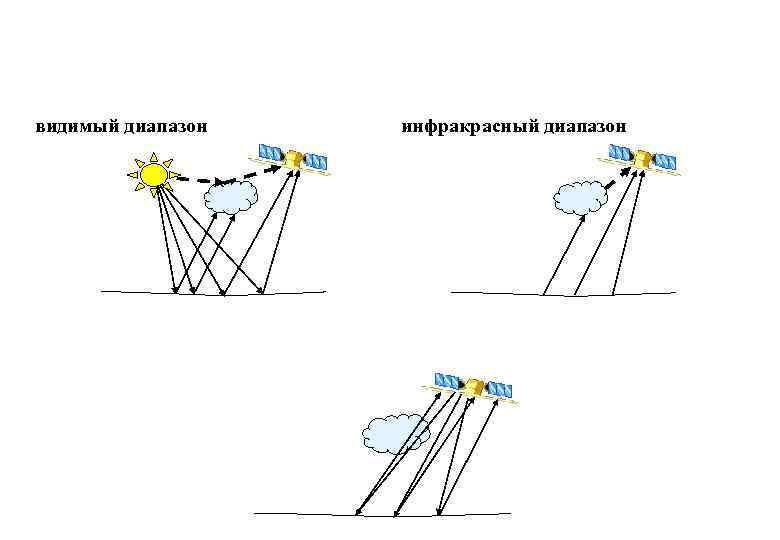

видимый диапазон инфракрасный диапазон видимый диапазон инфракрасный диапазон

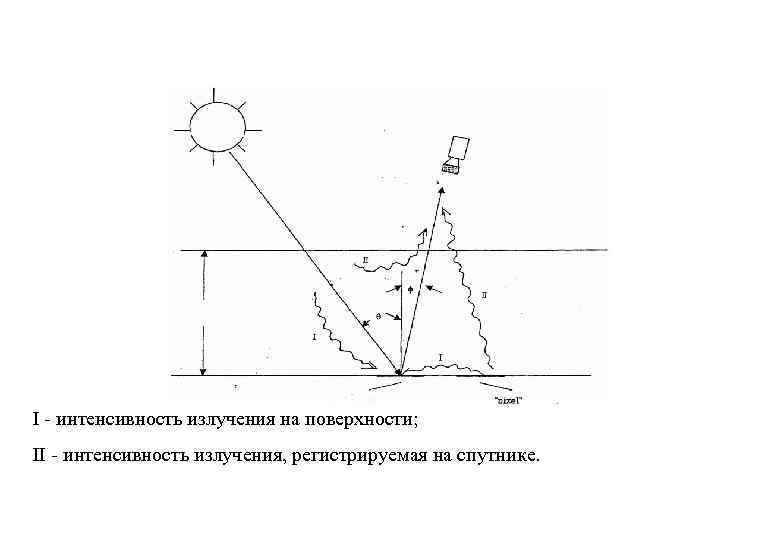

I - интенсивность излучения на поверхности; II - интенсивность излучения, регистрируемая на спутнике. I - интенсивность излучения на поверхности; II - интенсивность излучения, регистрируемая на спутнике.

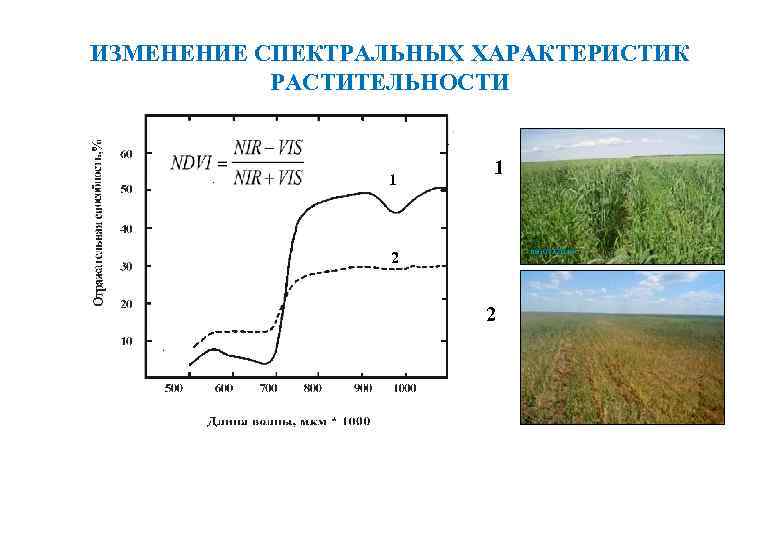

ИЗМЕНЕНИЕ СПЕКТРАЛЬНЫХ ХАРАКТЕРИСТИК РАСТИТЕЛЬНОСТИ 1 1 2 2 ИЗМЕНЕНИЕ СПЕКТРАЛЬНЫХ ХАРАКТЕРИСТИК РАСТИТЕЛЬНОСТИ 1 1 2 2

В отличие от пассивных систем радары ведут активное зондирование, как бы В отличие от пассивных систем радары ведут активное зондирование, как бы "ощупывая" Землю. Техническая реализация получения, обработки и интерпретации данных активного зондирования значительно сложнее, но зато результаты съемки не зависят от плотности облачного покрова и времени суток. Особенности радарных изображений определяются пятью параметрами: длиной волны, пространственным разрешением, размером сцены, интенсивностью принятого сигнала и поляризацией сигнала. Наиболее употребительными длинами волн космических радарных систем являются К(Q) - (0, 8– 1, 1 см), Х - (2, 4– 3, 8 см), C (3. 8 - 7. 5 см) и S - (7. 5 - 15. 8 см) диапазоны. Длина волны определяет проникающую способность излучения, которая тем выше, чем больше длина волны.

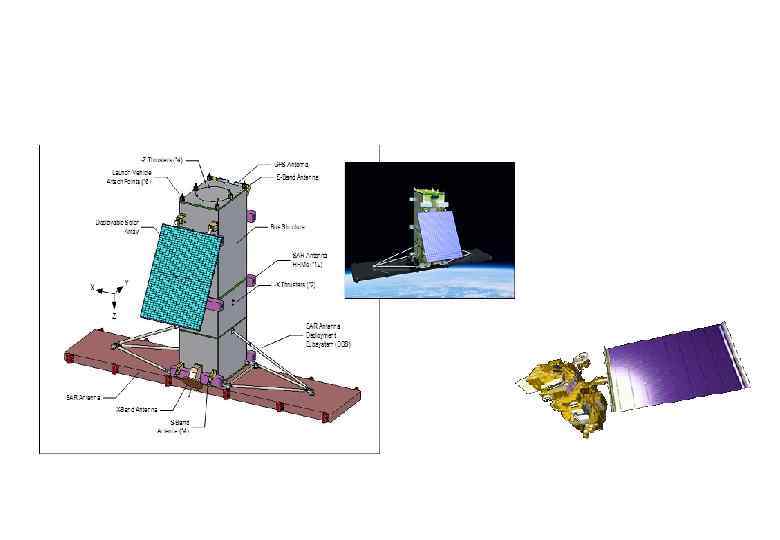

СХЕМА РАДАРНОЙ СЪЕМКИ СПУТНИКА RADARSAT-1 СХЕМА РАДАРНОЙ СЪЕМКИ СПУТНИКА RADARSAT-1

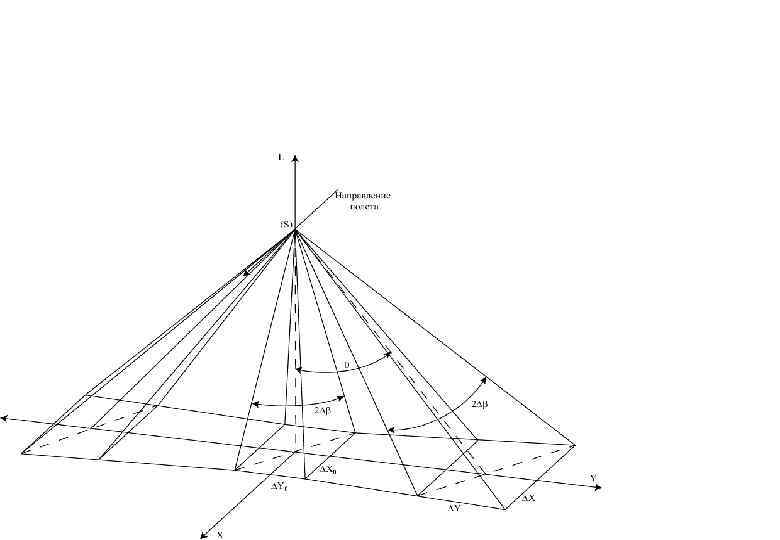

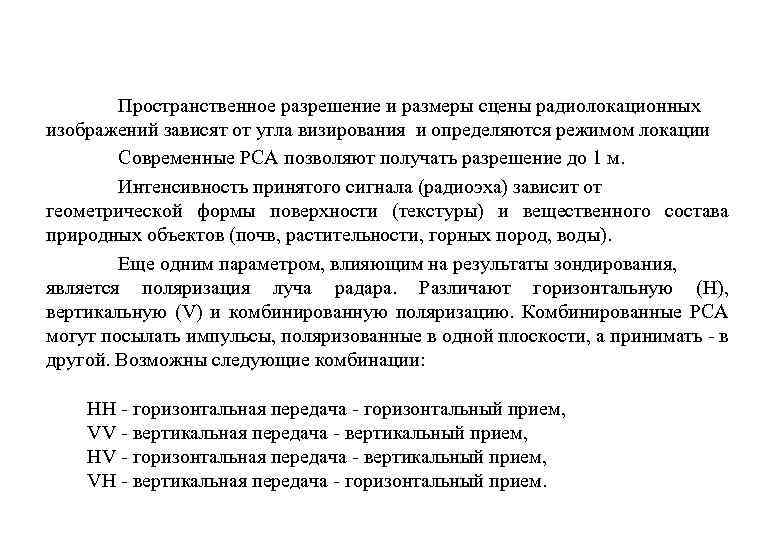

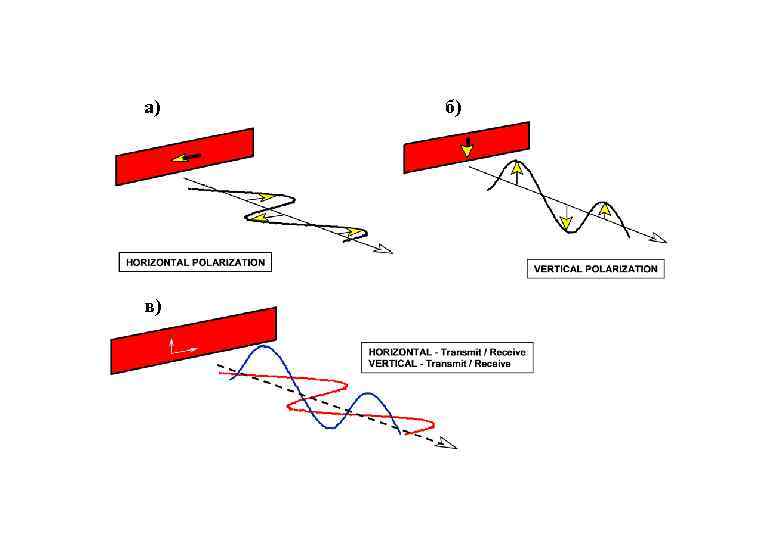

Пространственное разрешение и размеры сцены радиолокационных изображений зависят от угла визирования и определяются режимом Пространственное разрешение и размеры сцены радиолокационных изображений зависят от угла визирования и определяются режимом локации Современные РСА позволяют получать разрешение до 1 м. Интенсивность принятого сигнала (радиоэха) зависит от геометрической формы поверхности (текстуры) и вещественного состава природных объектов (почв, растительности, горных пород, воды). Еще одним параметром, влияющим на результаты зондирования, является поляризация луча радара. Различают горизонтальную (H), вертикальную (V) и комбинированную поляризацию. Комбинированные РСА могут посылать импульсы, поляризованные в одной плоскости, а принимать - в другой. Возможны следующие комбинации: HH - горизонтальная передача - горизонтальный прием, VV - вертикальная передача - вертикальный прием, HV - горизонтальная передача - вертикальный прием, VH - вертикальная передача - горизонтальный прием.

а) в) б) а) в) б)

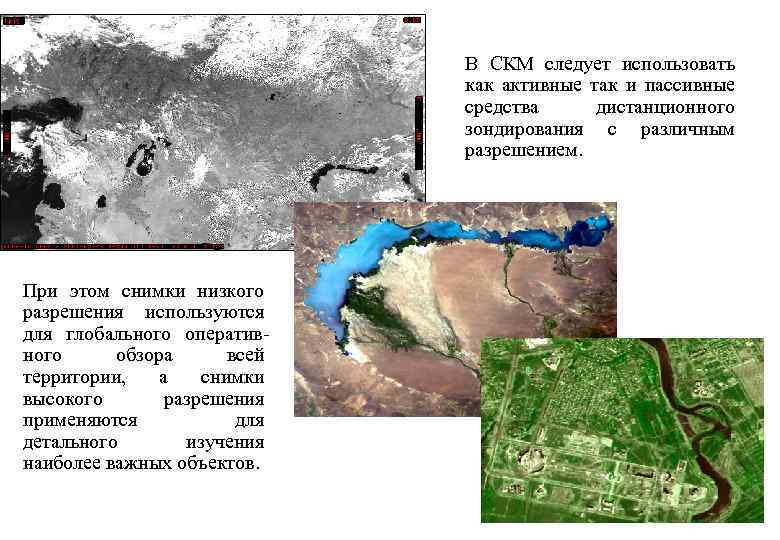

В СКМ следует использовать как активные так и пассивные средства дистанционного зондирования с различным В СКМ следует использовать как активные так и пассивные средства дистанционного зондирования с различным разрешением. При этом снимки низкого разрешения используются для глобального оперативного обзора всей территории, а снимки высокого разрешения применяются для детального изучения наиболее важных объектов.
