Видеокарты Vi Vo Основное назначение видеокарты формирование

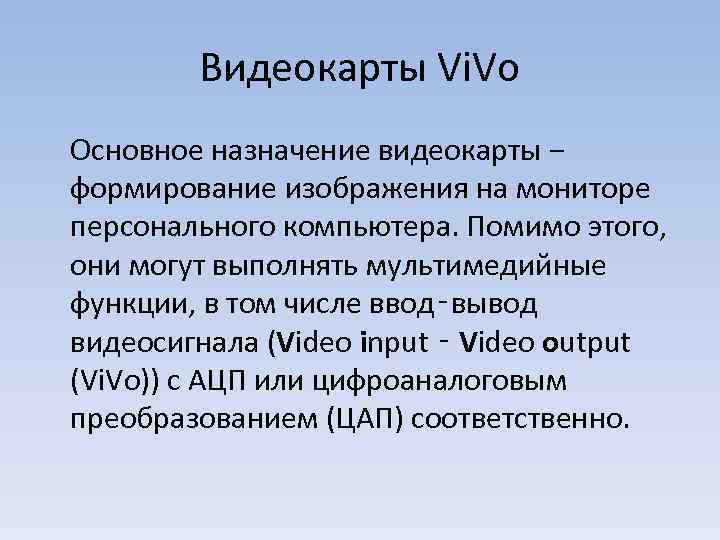

Видеокарты Vi. Vo Основное назначение видеокарты − формирование изображения на мониторе персонального компьютера. Помимо этого, они могут выполнять мультимедийные функции, в том числе ввод‑вывод видеосигнала (Video input ‑ Video output (Vi. Vo)) с АЦП или цифроаналоговым преобразованием (ЦАП) соответственно.

Видеокарты Vi. Vo • Изображение видеокарты Galaxy 3 G Graphic Ge. Force 4 Ti 4200 64 MB: 1−VGA-разъем подключения аналогового монитора; 2−S‑VHS вход‑выход; 3−разъем подключения аналогового монитора

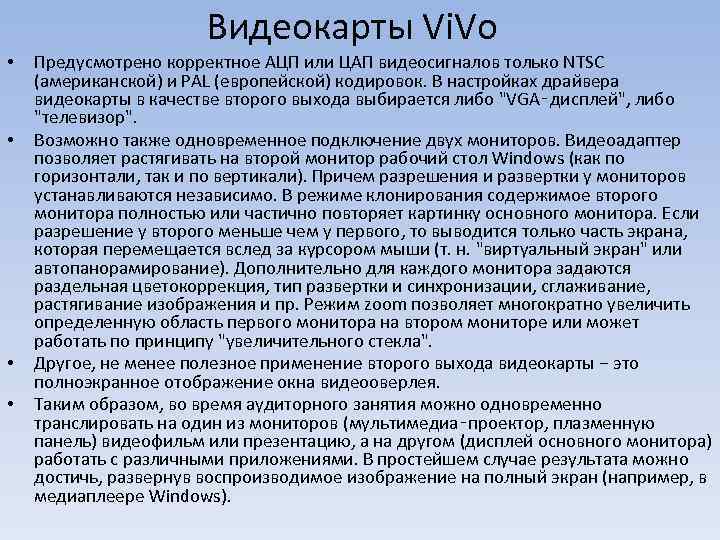

Видеокарты Vi. Vo • • Предусмотрено корректное АЦП или ЦАП видеосигналов только NTSC (американской) и PAL (европейской) кодировок. В настройках драйвера видеокарты в качестве второго выхода выбирается либо "VGA‑дисплей", либо "телевизор". Возможно также одновременное подключение двух мониторов. Видеоадаптер позволяет растягивать на второй монитор рабочий стол Windows (как по горизонтали, так и по вертикали). Причем разрешения и развертки у мониторов устанавливаются независимо. В режиме клонирования содержимое второго монитора полностью или частично повторяет картинку основного монитора. Если разрешение у второго меньше чем у первого, то выводится только часть экрана, которая перемещается вслед за курсором мыши (т. н. "виртуальный экран" или автопанорамирование). Дополнительно для каждого монитора задаются раздельная цветокоррекция, тип развертки и синхронизации, сглаживание, растягивание изображения и пр. Режим zoom позволяет многократно увеличить определенную область первого монитора на втором мониторе или может работать по принципу "увеличительного стекла". Другое, не менее полезное применение второго выхода видеокарты − это полноэкранное отображение окна видеооверлея. Таким образом, во время аудиторного занятия можно одновременно транслировать на один из мониторов (мультимедиа‑проектор, плазменную панель) видеофильм или презентацию, а на другом (дисплей основного монитора) работать с различными приложениями. В простейшем случае результата можно достичь, развернув воспроизводимое изображение на полный экран (например, в медиаплеере Windows).

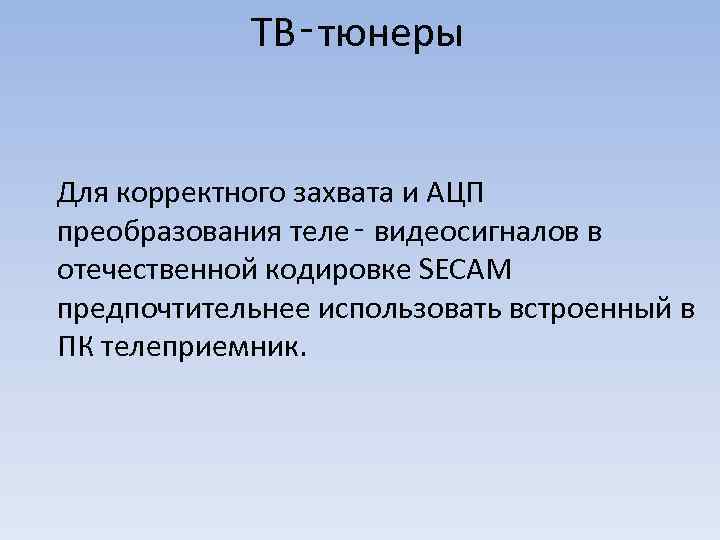

ТВ‑тюнеры Для корректного захвата и АЦП преобразования теле‑ видеосигналов в отечественной кодировке SECAM предпочтительнее использовать встроенный в ПК телеприемник.

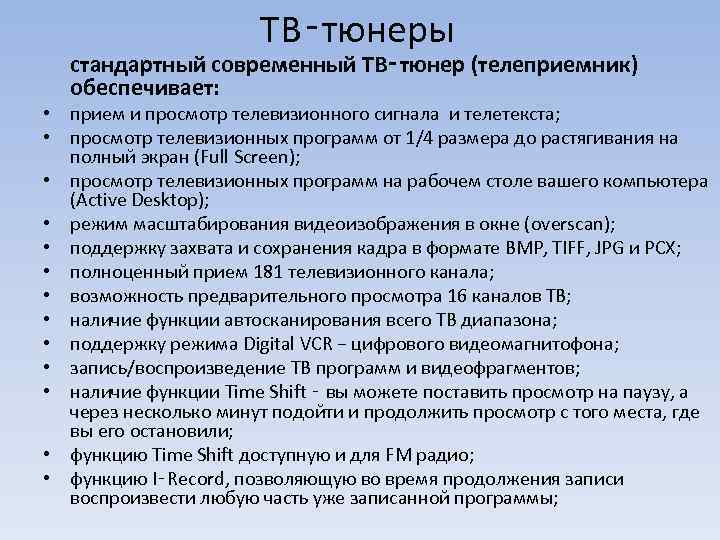

ТВ‑тюнеры стандартный современный ТВ‑тюнер (телеприемник) обеспечивает: • прием и просмотр телевизионного сигнала и телетекста; • просмотр телевизионных программ от 1/4 размера до растягивания на полный экран (Full Screen); • просмотр телевизионных программ на рабочем столе вашего компьютера (Active Desktop); • режим масштабирования видеоизображения в окне (overscan); • поддержку захвата и сохранения кадра в формате BMP, TIFF, JPG и PCX; • полноценный прием 181 телевизионного канала; • возможность предварительного просмотра 16 каналов ТВ; • наличие функции автосканирования всего ТВ диапазона; • поддержку режима Digital VCR − цифрового видеомагнитофона; • запись/воспроизведение ТВ программ и видеофрагментов; • наличие функции Time Shift ‑ вы можете поставить просмотр на паузу, а через несколько минут подойти и продолжить просмотр с того места, где вы его остановили; • функцию Time Shift доступную и для FM радио; • функцию I‑Record, позволяющую во время продолжения записи воспроизвести любую часть уже записанной программы;

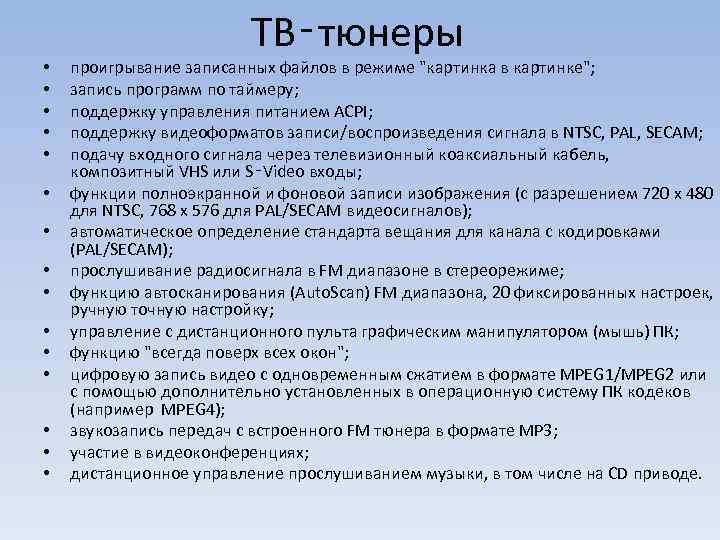

• • • • ТВ‑тюнеры проигрывание записанных файлов в режиме "картинка в картинке"; запись программ по таймеру; поддержку управления питанием ACPI; поддержку видеоформатов записи/воспроизведения сигнала в NTSC, PAL, SECAM; подачу входного сигнала через телевизионный коаксиальный кабель, композитный VHS или S‑Video входы; функции полноэкранной и фоновой записи изображения (с разрешением 720 x 480 для NTSC, 768 x 576 для PAL/SECAM видеосигналов); автоматическое определение стандарта вещания для канала c кодировками (PAL/SECAM); прослушивание радиосигнала в FM диапазоне в стереорежиме; функцию автосканирования (Auto. Scan) FM диапазона, 20 фиксированных настроек, ручную точную настройку; управление с дистанционного пульта графическим манипулятором (мышь) ПК; функцию "всегда поверх всех окон"; цифровую запись видео с одновременным сжатием в формате MPEG 1/MPEG 2 или с помощью дополнительно установленных в операционную систему ПК кодеков (например MPEG 4); звукозапись передач с встроенного FM тюнера в формате MP 3; участие в видеоконференциях; дистанционное управление прослушиванием музыки, в том числе на CD приводе.

ТВ‑тюнеры Изображение платы расширения Aver TV Studio 307: 1‑ вход антенны FM‑тюнера; 2‑ вход телевизионной антенны; 3‑ разъем стандарта S‑Video; 4‑ композитный вход VHS (тюльпан); 5‑ аудиовыход; 6‑ аудиовход; 7‑ разъем для подключения ИК‑датчика пульта дистанционного

ТВ‑тюнеры Типовая схема подключения аналоговых и цифровых устройств к ТВ‑тюнеру: 1‑ телевизионная антенна; 2‑ радиоантенна FM диапазона; 3‑ плата расширения (ТВ‑тюнер); 4‑ размещение ИК датчика пульта дистанционного управления на мониторе ПК; 5‑ стереоаудиосистема; 6‑ DVD-плеер; 7‑ аналоговый видеомагнитофон формата VHS; 8‑ видеокамера VHS или S‑VHS
