VI International PHOTOMOD User Conference Digital photogrammetric technologies PHOTOMOD system: Current state and future development September 19 -21, 2006, Becici, Budva, Montenegro DIGITAL ORTHOPHOTOPLANS ON THE TERRITORY OF SOFIA MUNICIPALITY Tanya Madzharova, Katerina Ivanova, Mila Koeva Bulgaria VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD: Современные решения и перспективы развития 19 -22 сентября, 2006, Бечичи, Черногория

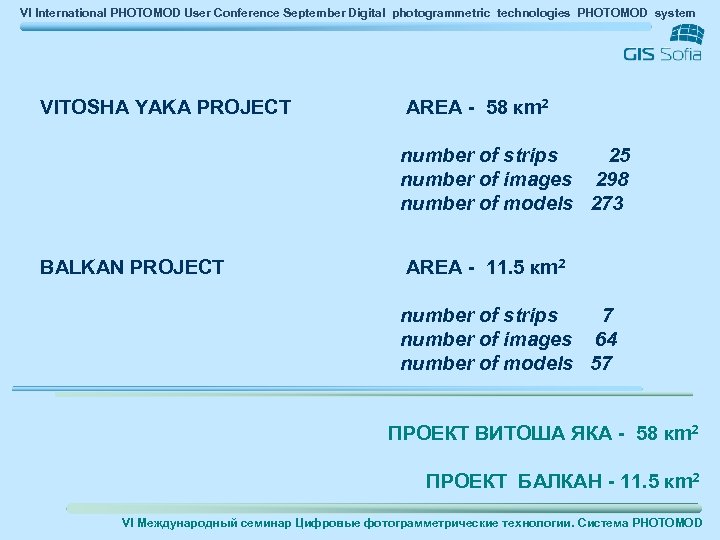

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system VITOSHA YAKA PROJECT AREA - 58 кm 2 number of strips 25 number of images 298 number of models 273 BALKAN PROJECT AREA - 11. 5 кm 2 number of strips 7 number of images 64 number of models 57 ПРОЕКТ ВИТОША ЯКА - 58 кm 2 ПРОЕКТ БАЛКАН - 11. 5 кm 2 VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

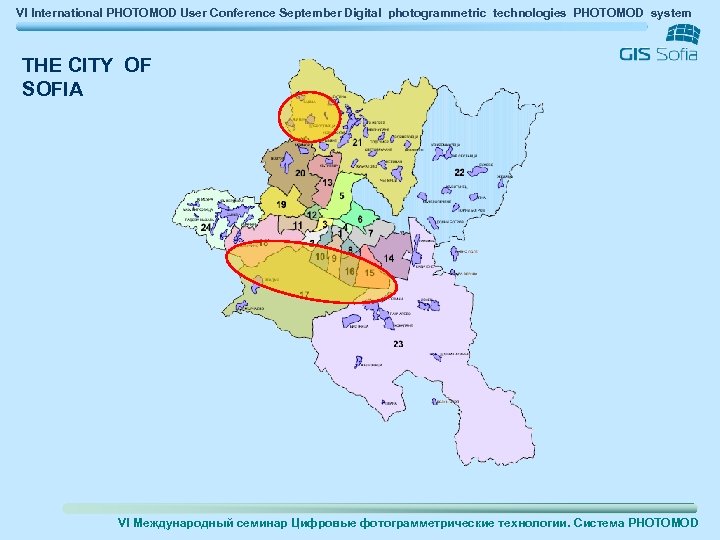

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system THE CITY OF SOFIA VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Purposes: • • • Creating a orthophotoplans for Sofia Municipality To keep the cadastral information in GIS Sofia up to date Real estate cadastre and registry property Territory planning Generating new DTM Miscelaneous Цели: • • • Создание ортофотопланов для Софийской Столичной Общины Поддержка актуальной кадастровой информации ГИС Софии. Информация для клиентов агентства собственности Планирование территории Создания нового DTM Другие VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Sources • Digital color aerial images from airborne survey on 19 May 2006 • Digital cadastral model in GIS Sofia • GPS point coordinates Источники • Цифровые цветные аэрофотографии • Цифровая кадастровая модель ГИС Софии • GPS координаты VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

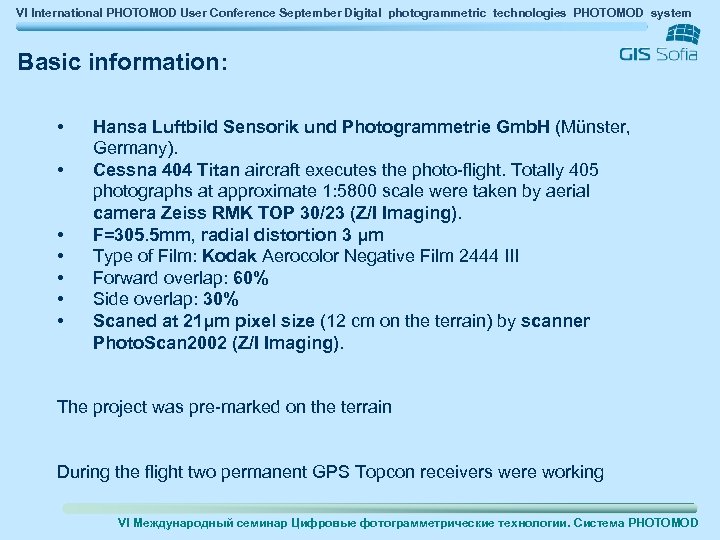

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Basic information: • • Hansa Luftbild Sensorik und Photogrammetrie Gmb. H (Münster, Germany). Cessna 404 Titan aircraft executes the photo-flight. Totally 405 photographs at approximate 1: 5800 scale were taken by aerial camera Zeiss RMK TOP 30/23 (Z/I Imaging). F=305. 5 mm, radial distortion 3 μm Type of Film: Kodak Aerocolor Negative Film 2444 III Forward overlap: 60% Side overlap: 30% Scaned at 21μm pixel size (12 cm on the terrain) by scanner Photo. Scan 2002 (Z/I Imaging). The project was pre-marked on the terrain During the flight two permanent GPS Topcon receivers were working VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

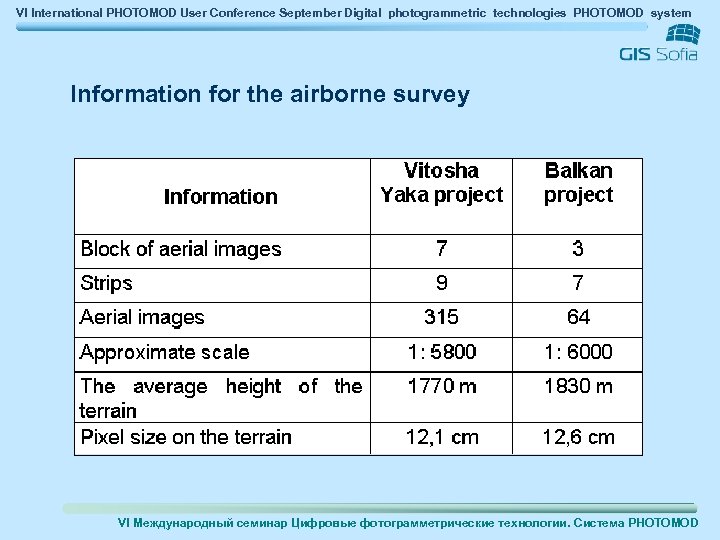

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Information for the airborne survey VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

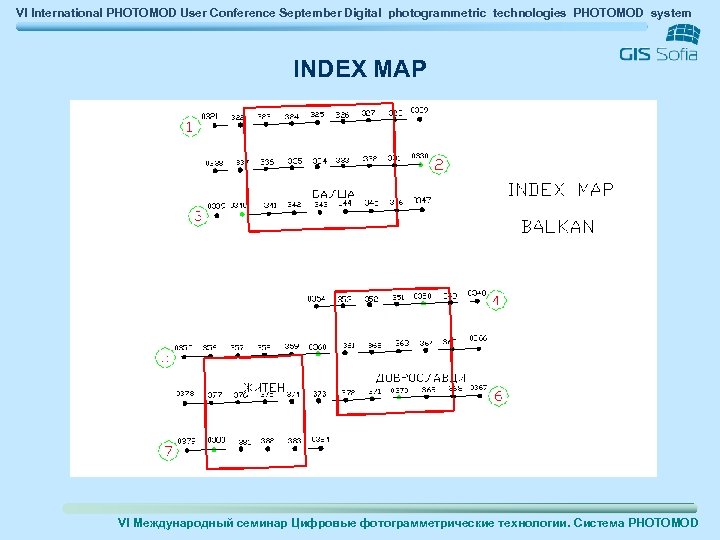

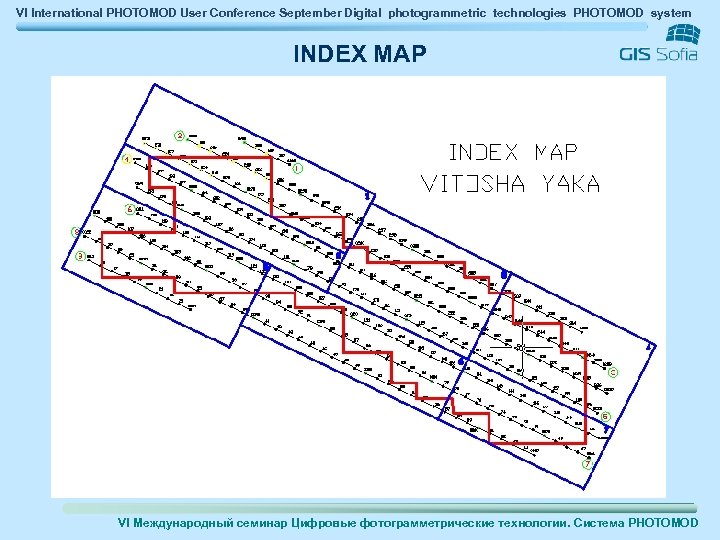

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system INDEX MAP VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system INDEX MAP VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

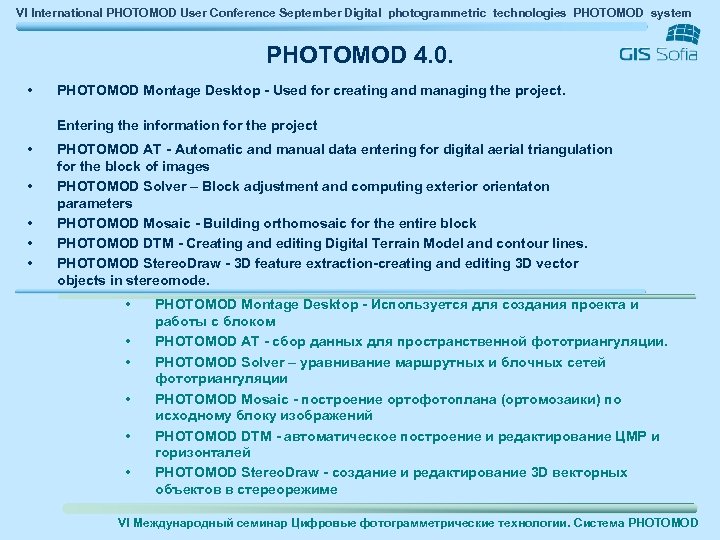

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system PHOTOMOD 4. 0. • PHOTOMOD Montage Desktop - Used for creating and managing the project. Entering the information for the project • • • PHOTOMOD AT - Automatic and manual data entering for digital aerial triangulation for the block of images PHOTOMOD Solver – Block adjustment and computing exterior orientaton parameters PHOTOMOD Mosaic - Building orthomosaic for the entire block PHOTOMOD DTM - Creating and editing Digital Terrain Model and contour lines. PHOTOMOD Stereo. Draw - 3 D feature extraction-creating and editing 3 D vector objects in stereomode. • • • PHOTOMOD Montage Desktop - Используется для создания проекта и работы с блоком PHOTOMOD AT - сбор данных для пространственной фототриангуляции. PHOTOMOD Solver – уравнивание маршрутных и блочных сетей фототриангуляции PHOTOMOD Mosaic - построение ортофотоплана (ортомозаики) по исходному блоку изображений PHOTOMOD DTM - автоматическое построение и редактирование ЦМР и горизонталей PHOTOMOD Stereo. Draw - создание и редактирование 3 D векторных объектов в стереорежиме VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

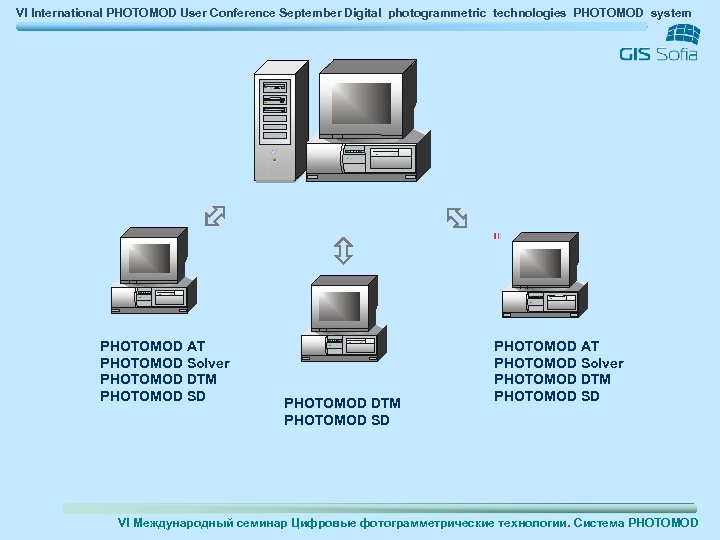

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system PHOTOMOD AT PHOTOMOD Solver PHOTOMOD DTM PHOTOMOD SD VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

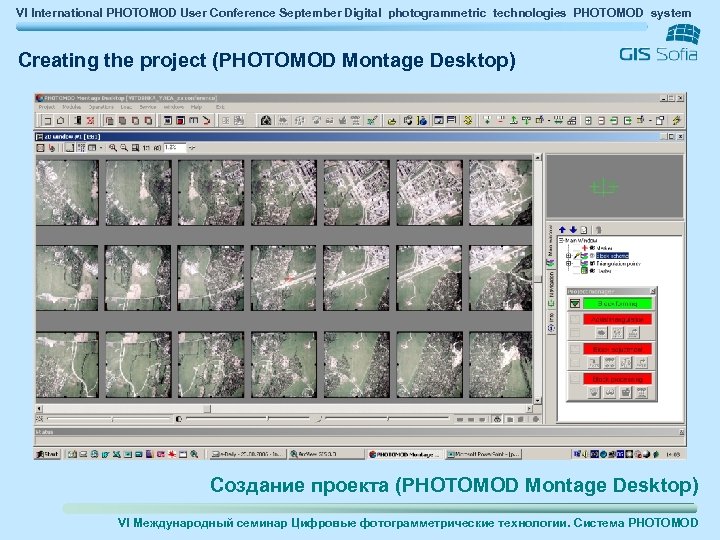

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Creating the project (PHOTOMOD Montage Desktop) Создание проекта (PHOTOMOD Montage Desktop) VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

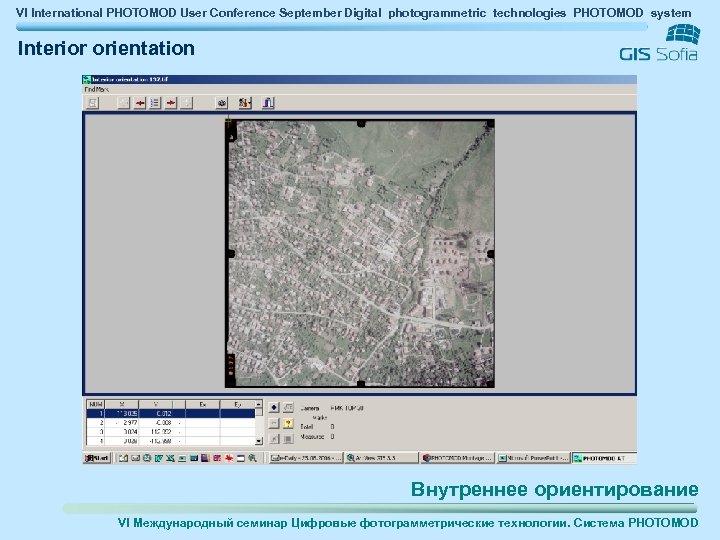

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Interior orientation Внутреннее ориентирование VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Measuring GC points Измерение опорных точек VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

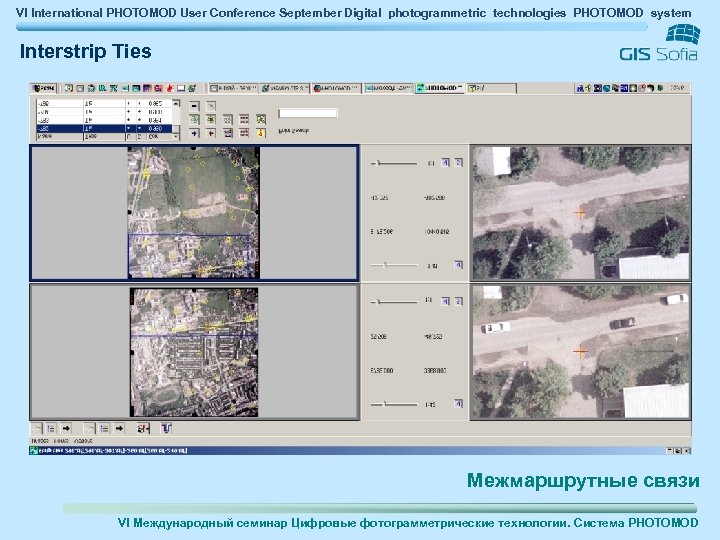

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Interstrip Ties Межмаршрутные связи VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

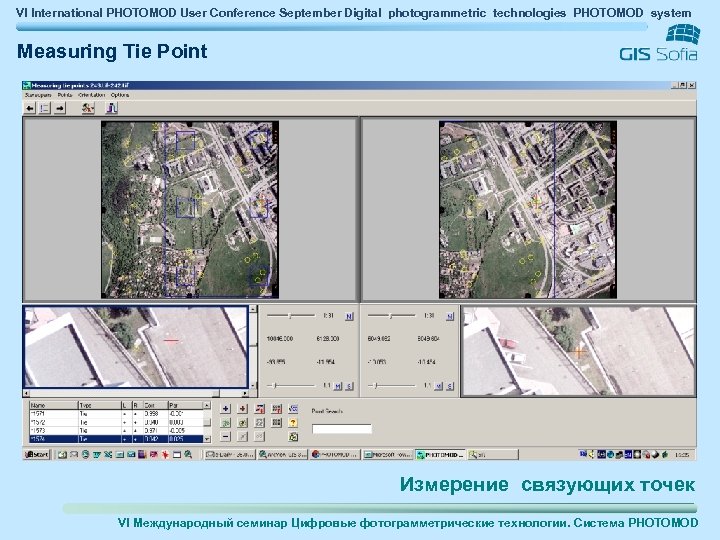

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Measuring Tie Point Измерение связующих точек VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

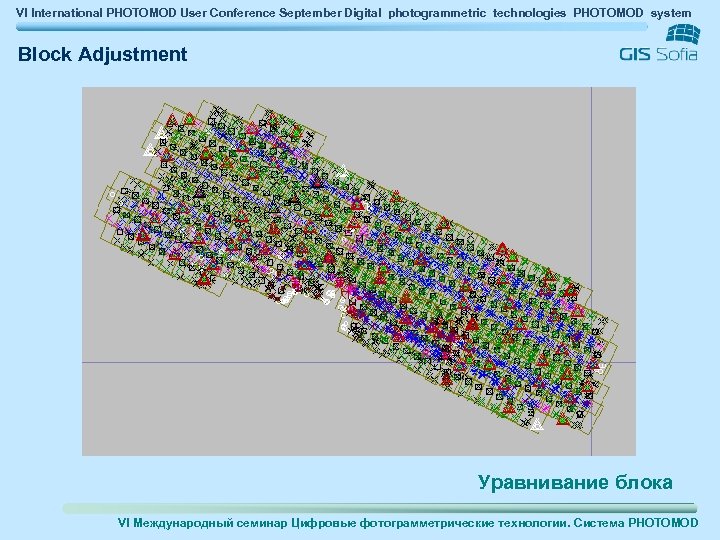

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Block Adjustment Уравнивание блока VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

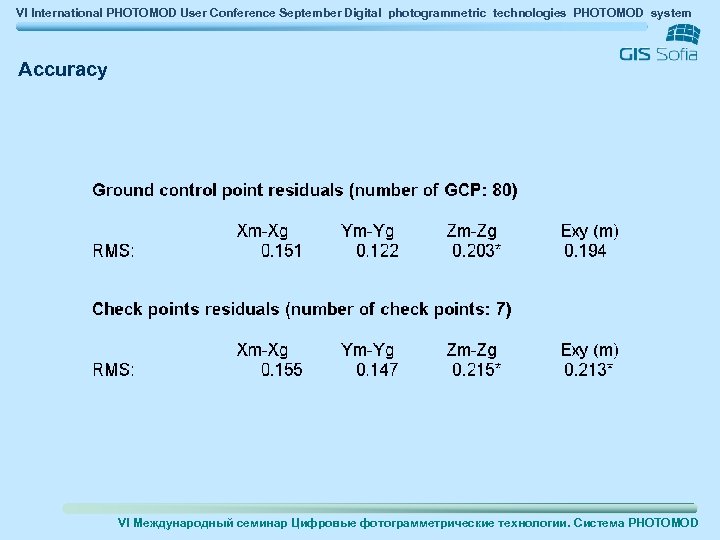

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Accuracy VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

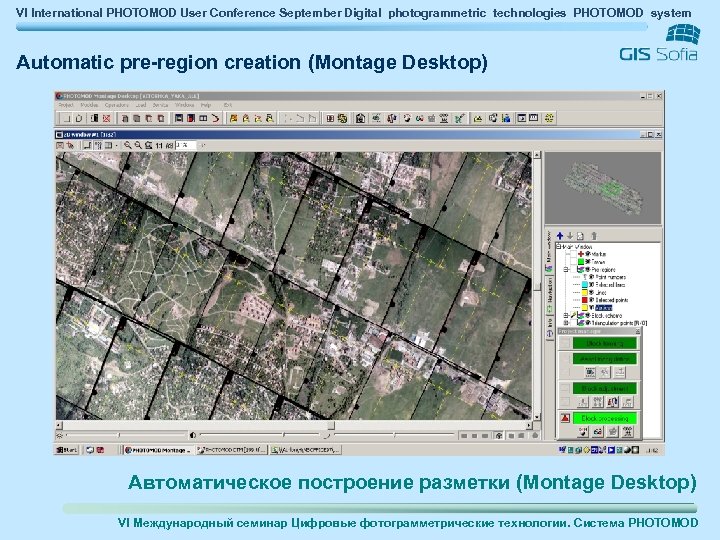

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Automatic pre-region creation (Montage Desktop) Автоматическое построение разметки (Montage Desktop) VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

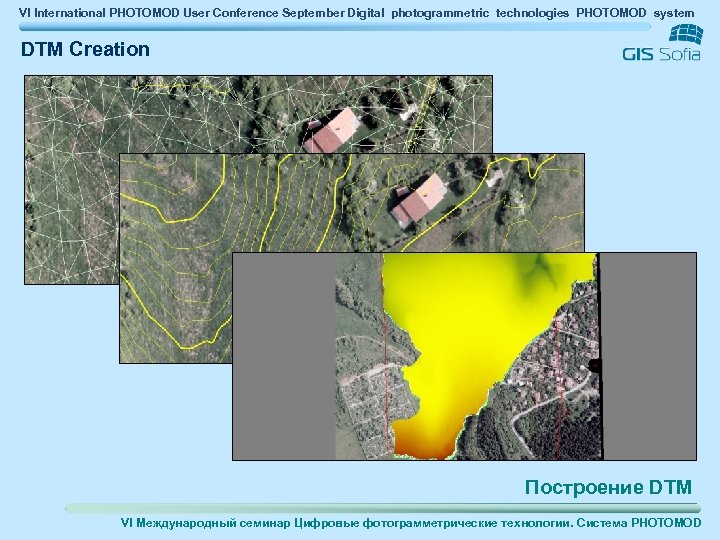

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system DTM Creation Построение DTM VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

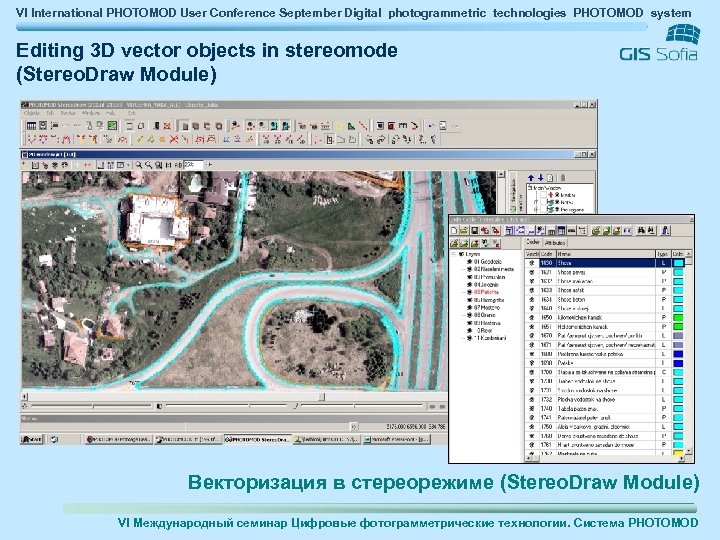

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Editing 3 D vector objects in stereomode (Stereo. Draw Module) Векторизация в стереорежиме (Stereo. Draw Module) VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

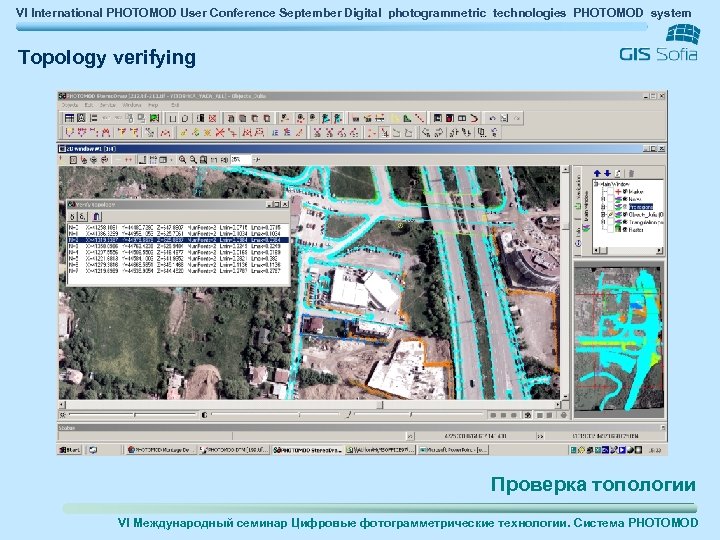

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Topology verifying Проверка топологии VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

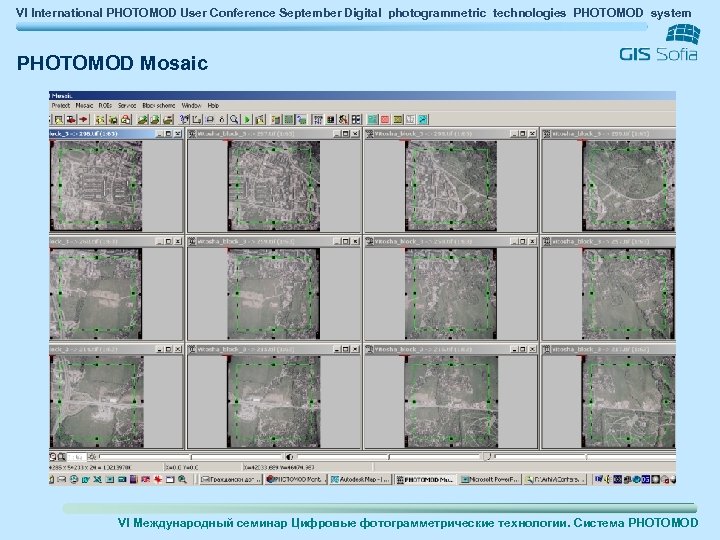

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system PHOTOMOD Mosaic VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system PHOTOMOD Mosaic-splitting into sheets PHOTOMOD Mosaic-нарезка ортофотоплана на листы VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Orthophotoplan Oртофотоплан VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

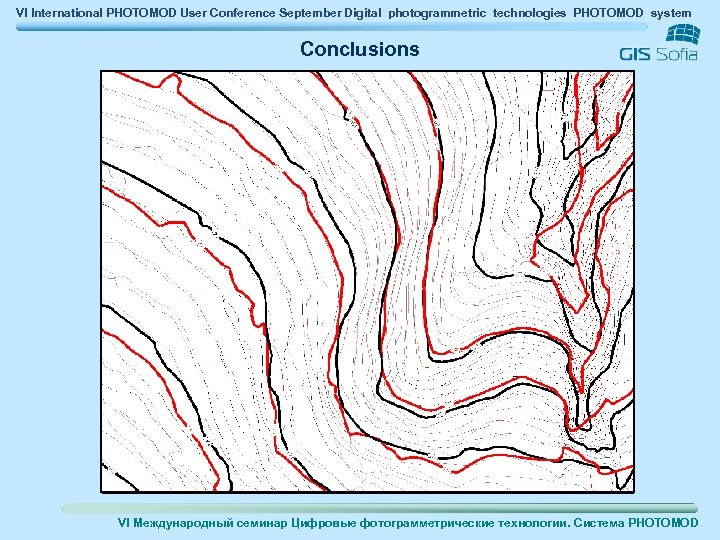

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Conclusions VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD

VI International PHOTOMOD User Conference September Digital photogrammetric technologies PHOTOMOD system Conclusions VI Международный семинар Цифровые фотограмметрические технологии. Система PHOTOMOD
