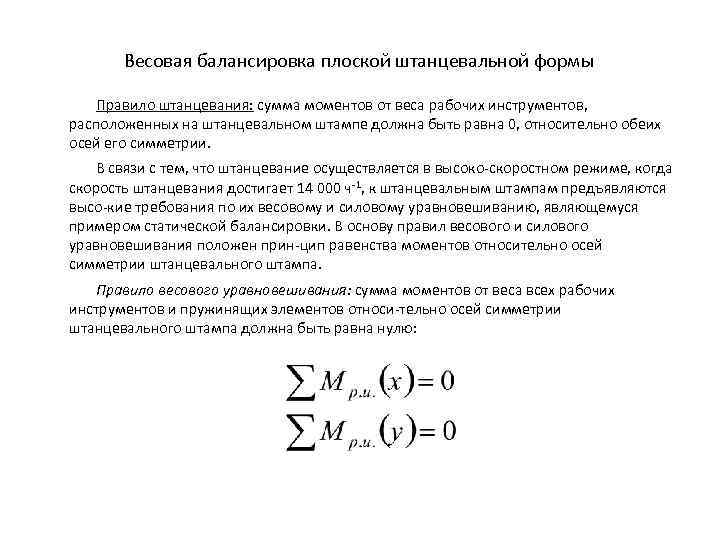

Весовая балансировка плоской штанцевальной формы Правило штанцевания: сумма моментов от веса рабочих инструментов, расположенных на штанцевальном штампе должна быть равна 0, относительно обеих осей его симметрии. В связи с тем, что штанцевание осуществляется в высоко скоростном режиме, когда скорость штанцевания достигает 14 000 ч 1, к штанцевальным штампам предъявляются высо кие требования по их весовому и силовому уравновешиванию, являющемуся примером статической балансировки. В основу правил весового и силового уравновешивания положен прин цип равенства моментов относительно осей симметрии штанцевального штампа. Правило весового уравновешивания: сумма моментов от веса всех рабочих инструментов и пружинящих элементов относи тельно осей симметрии штанцевального штампа должна быть равна нулю:

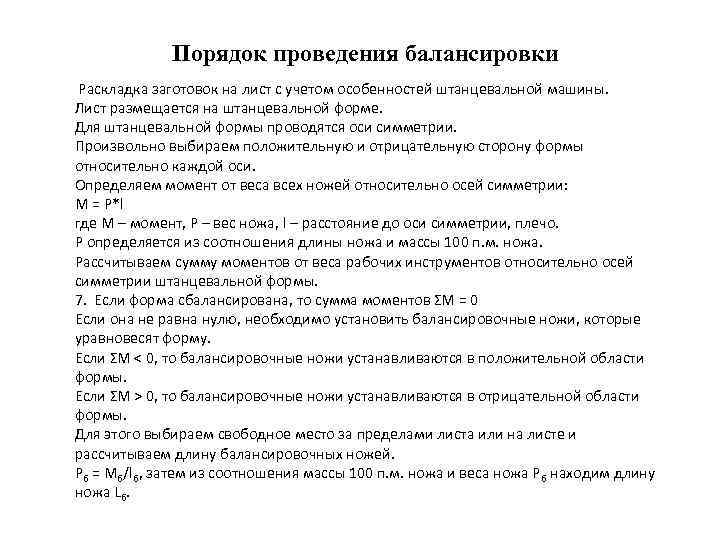

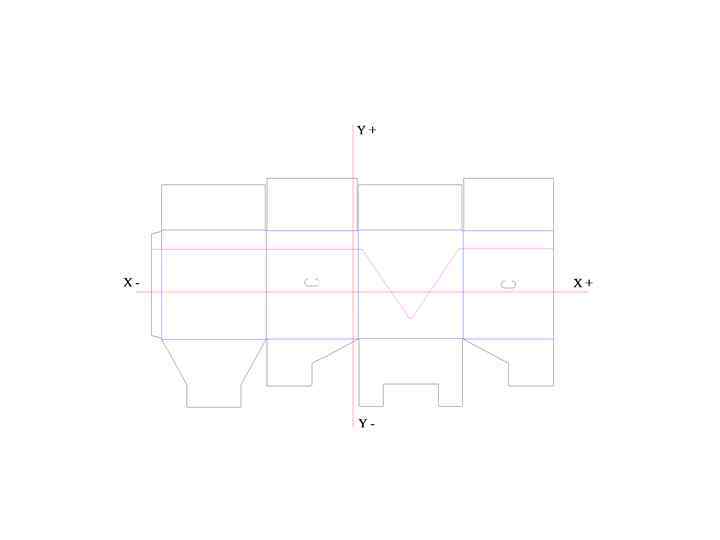

Порядок проведения балансировки Раскладка заготовок на лист с учетом особенностей штанцевальной машины. Лист размещается на штанцевальной форме. Для штанцевальной формы проводятся оси симметрии. Произвольно выбираем положительную и отрицательную сторону формы относительно каждой оси. Определяем момент от веса всех ножей относительно осей симметрии: М = Р*l где М – момент, Р – вес ножа, l – расстояние до оси симметрии, плечо. Р определяется из соотношения длины ножа и массы 100 п. м. ножа. Рассчитываем сумму моментов от веса рабочих инструментов относительно осей симметрии штанцевальной формы. 7. Если форма сбалансирована, то сумма моментов ΣМ = 0 Если она не равна нулю, необходимо установить балансировочные ножи, которые уравновесят форму. Если ΣМ < 0, то балансировочные ножи устанавливаются в положительной области формы. Если ΣМ > 0, то балансировочные ножи устанавливаются в отрицательной области формы. Для этого выбираем свободное место за пределами листа или на листе и рассчитываем длину балансировочных ножей. Рб = Мб/lб, затем из соотношения массы 100 п. м. ножа и веса ножа Рб находим длину ножа Lб.

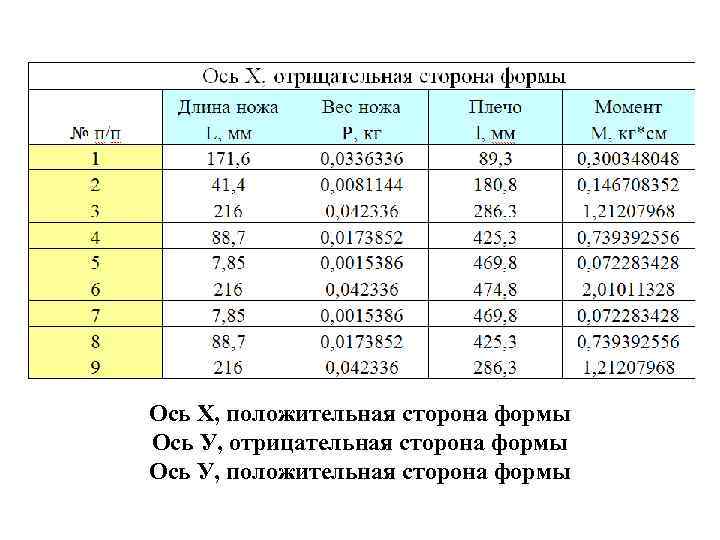

Ось Х, положительная сторона формы Ось У, отрицательная сторона формы Ось У, положительная сторона формы

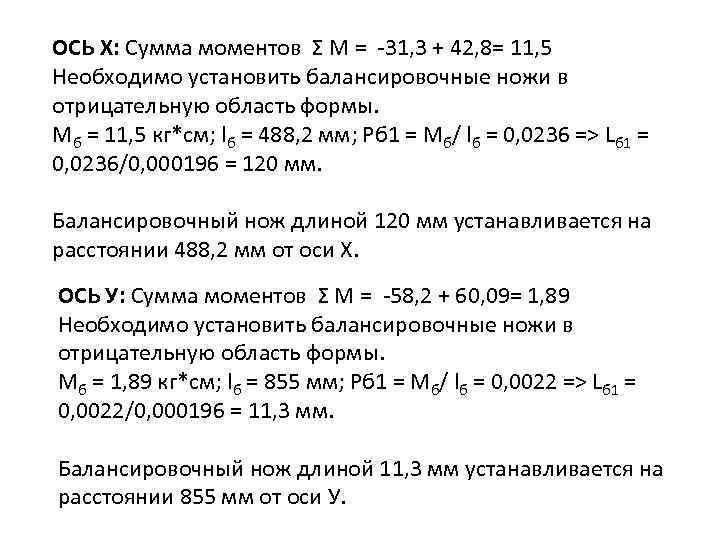

ОСЬ Х: Сумма моментов Σ М = 31, 3 + 42, 8= 11, 5 Необходимо установить балансировочные ножи в отрицательную область формы. Мб = 11, 5 кг*см; lб = 488, 2 мм; Рб 1 = Мб/ lб = 0, 0236 => Lб 1 = 0, 0236/0, 000196 = 120 мм. Балансировочный нож длиной 120 мм устанавливается на расстоянии 488, 2 мм от оси Х. ОСЬ У: Сумма моментов Σ М = 58, 2 + 60, 09= 1, 89 Необходимо установить балансировочные ножи в отрицательную область формы. Мб = 1, 89 кг*см; lб = 855 мм; Рб 1 = Мб/ lб = 0, 0022 => Lб 1 = 0, 0022/0, 000196 = 11, 3 мм. Балансировочный нож длиной 11, 3 мм устанавливается на расстоянии 855 мм от оси У.
