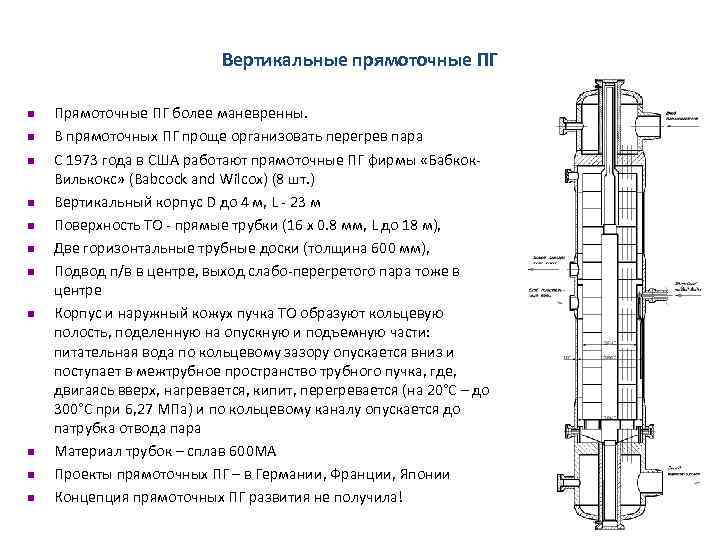

Вертикальные прямоточные ПГ n n n Прямоточные ПГ более маневренны. В прямоточных ПГ проще организовать перегрев пара С 1973 года в США работают прямоточные ПГ фирмы «Бабкок. Вилькокс» (Babcock and Wilcox) (8 шт. ) Вертикальный корпус D до 4 м, L - 23 м Поверхность ТО - прямые трубки (16 х 0. 8 мм, L до 18 м), Две горизонтальные трубные доски (толщина 600 мм), Подвод п/в в центре, выход слабо-перегретого пара тоже в центре Корпус и наружный кожух пучка ТО образуют кольцевую полость, поделенную на опускную и подъемную части: питательная вода по кольцевому зазору опускается вниз и поступает в межтрубное пространство трубного пучка, где, двигаясь вверх, нагревается, кипит, перегревается (на 20°С – до 300°С при 6, 27 МПа) и по кольцевому каналу опускается до патрубка отвода пара Материал трубок – сплав 600 МА Проекты прямоточных ПГ – в Германии, Франции, Японии Концепция прямоточных ПГ развития не получила!
