Вертикальные ограждающие конструкции стены перегородки рассчитывают только

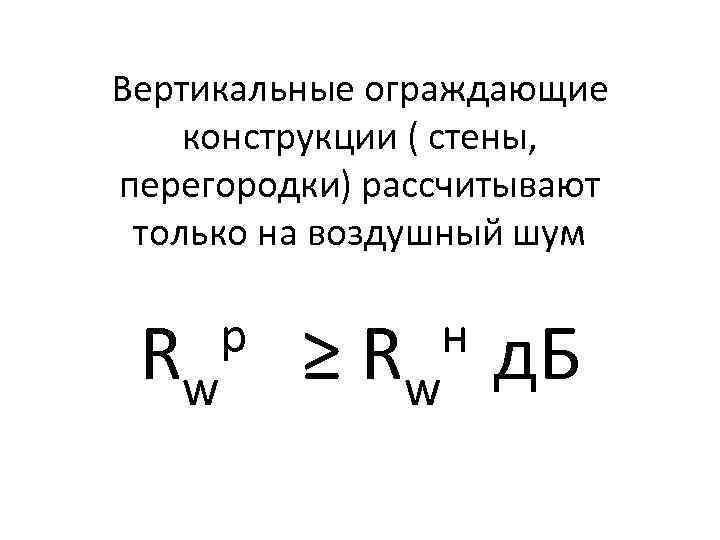

Вертикальные ограждающие конструкции ( стены, перегородки) рассчитывают только на воздушный шум Rw р н ≥ Rw д. Б

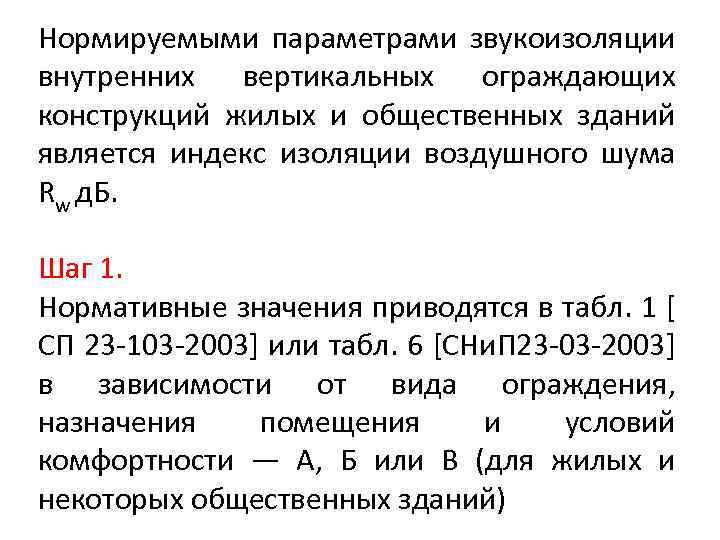

Нормируемыми параметрами звукоизоляции внутренних вертикальных ограждающих конструкций жилых и общественных зданий является индекс изоляции воздушного шума Rw д. Б. Шаг 1. Нормативные значения приводятся в табл. 1 [ СП 23 -103 -2003] или табл. 6 [СНи. П 23 -03 -2003] в зависимости от вида ограждения, назначения помещения и условий комфортности — А, Б или В (для жилых и некоторых общественных зданий)

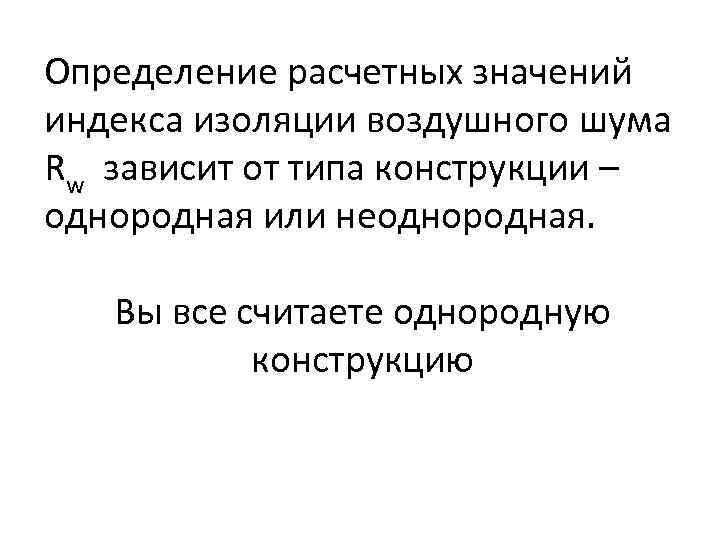

Определение расчетных значений индекса изоляции воздушного шума Rw зависит от типа конструкции – однородная или неоднородная. Вы все считаете однородную конструкцию

Частотную характеристику изоляции воздушного шума однослойной ограждающей конструкции из бетона, железобетона, кирпича и тому подобных материалов изображают её в виде ломаной линии ABCD, представленной на рис 1 [ СП ]. Построение ломаной линии ABCD производится в следующей последовательности:

Определение ограждения поверхностной плотности эквивалентная поверхностная определяется: mэ = m К, кг/м 2 плотность, mэ — эквивалентной m - поверхностная плотность m = Ɣ h, кг/м 2 К - коэфф. , учитывающий относительное увеличение изгибной жесткости бетонов на легких заполнителях по отношению к тяжелым бетонам с той же поверхностной плотностью. Для сплошных ограждающих конструкций с Ɣ = 1800 кг/м 3 и более К = 1, для остальных — табл. 10 [ СП ].

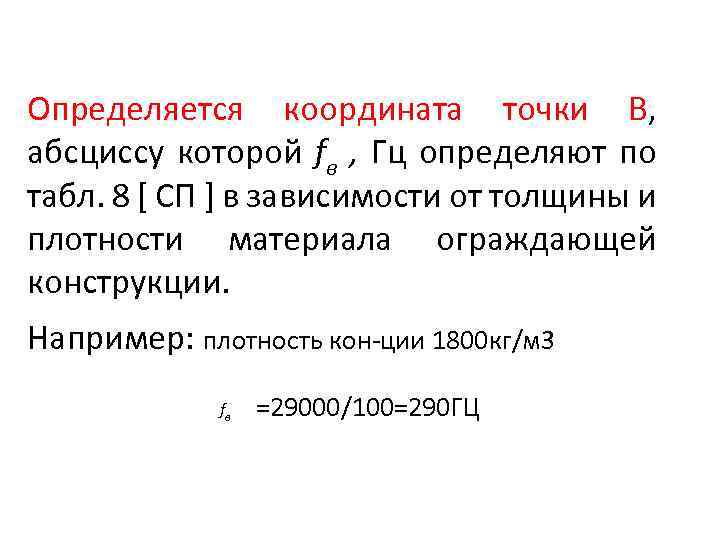

Определяется координата точки В, абсциссу которой fв , Гц определяют по табл. 8 [ СП ] в зависимости от толщины и плотности материала ограждающей конструкции. Например: плотность кон-ции 1800 кг/м 3 fв =29000/100=290 ГЦ

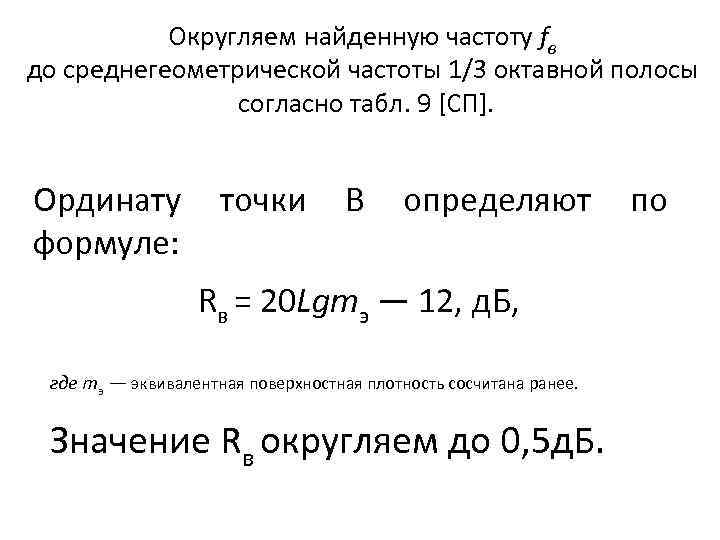

Oкругляем найденную частоту fв до среднегеометрической частоты 1/3 октавной полосы согласно табл. 9 [СП]. Ординату формуле: точки В определяют Rв = 20 Lgmэ — 12, д. Б, где mэ — эквивалентная поверхностная плотность сосчитана ранее. Значение Rв округляем до 0, 5 д. Б. по

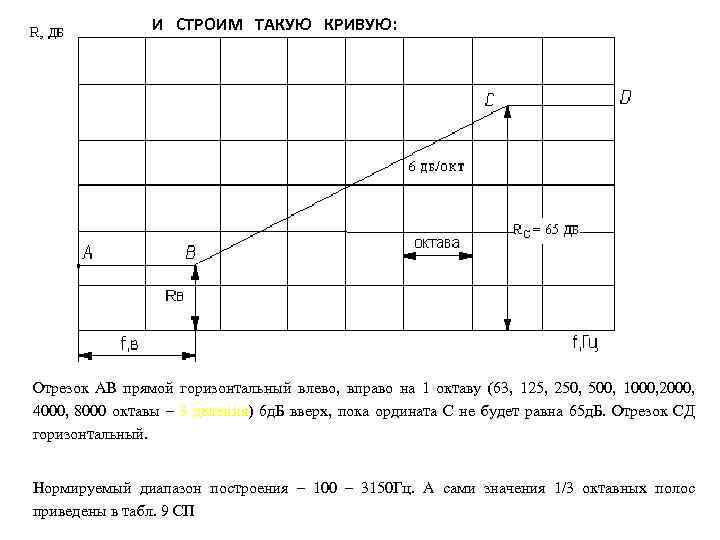

И СТРОИМ ТАКУЮ КРИВУЮ: Отрезок АВ прямой горизонтальный влево, вправо на 1 октаву (63, 125, 250, 500, 1000, 2000, 4000, 8000 октавы – 3 деления) 6 д. Б вверх, пока ордината С не будет равна 65 д. Б. Отрезок СД горизонтальный. Нормируемый диапазон построения – 100 – 3150 Гц. А сами значения 1/3 октавных полос приведены в табл. 9 СП

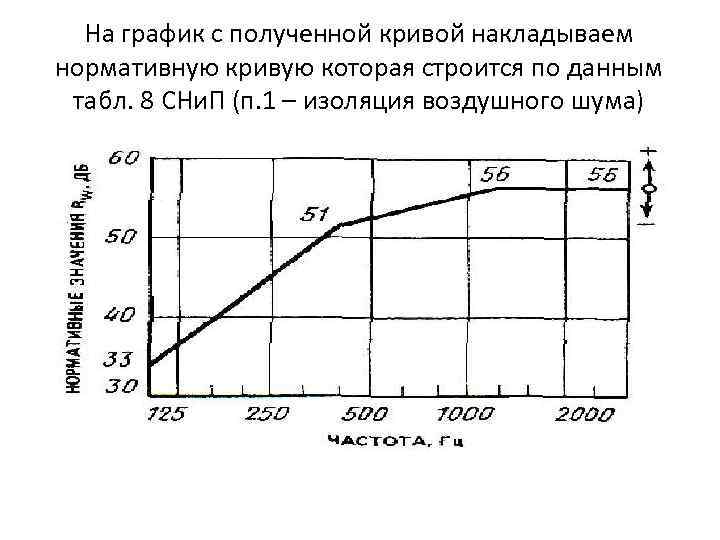

На график с полученной кривой накладываем нормативную кривую которая строится по данным табл. 8 СНи. П (п. 1 – изоляция воздушного шума)

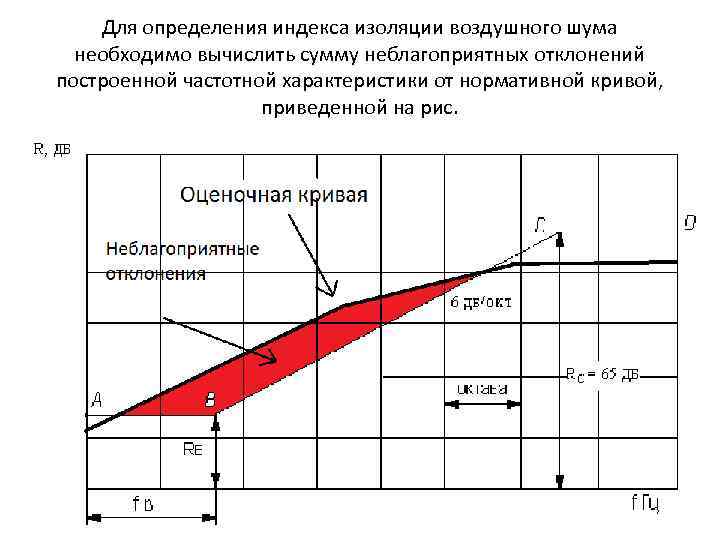

Для определения индекса изоляции воздушного шума необходимо вычислить сумму неблагоприятных отклонений построенной частотной характеристики от нормативной кривой, приведенной на рис.

Пример таблицы для заполнения

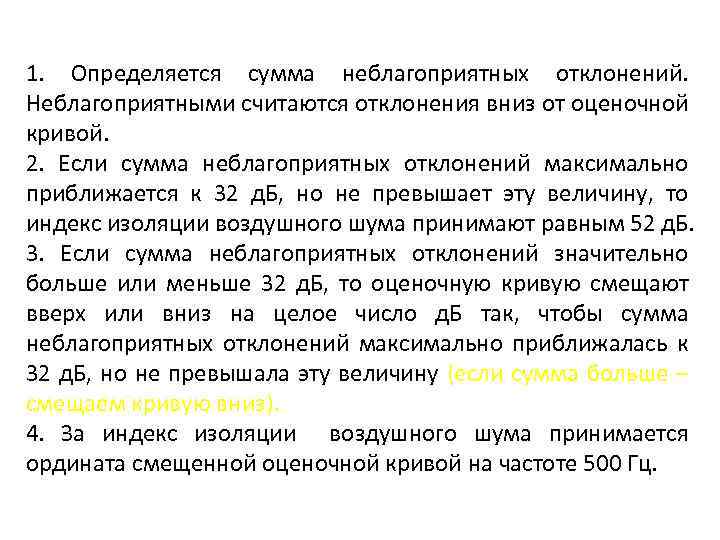

1. Определяется сумма неблагоприятных отклонений. Неблагоприятными считаются отклонения вниз от оценочной кривой. 2. Если сумма неблагоприятных отклонений максимально приближается к 32 д. Б, но не превышает эту величину, то индекс изоляции воздушного шума принимают равным 52 д. Б. 3. Если сумма неблагоприятных отклонений значительно больше или меньше 32 д. Б, то оценочную кривую смещают вверх или вниз на целое число д. Б так, чтобы сумма неблагоприятных отклонений максимально приближалась к 32 д. Б, но не превышала эту величину (если сумма больше – смещаем кривую вниз). 4. За индекс изоляции воздушного шума принимается ордината смещенной оценочной кривой на частоте 500 Гц.

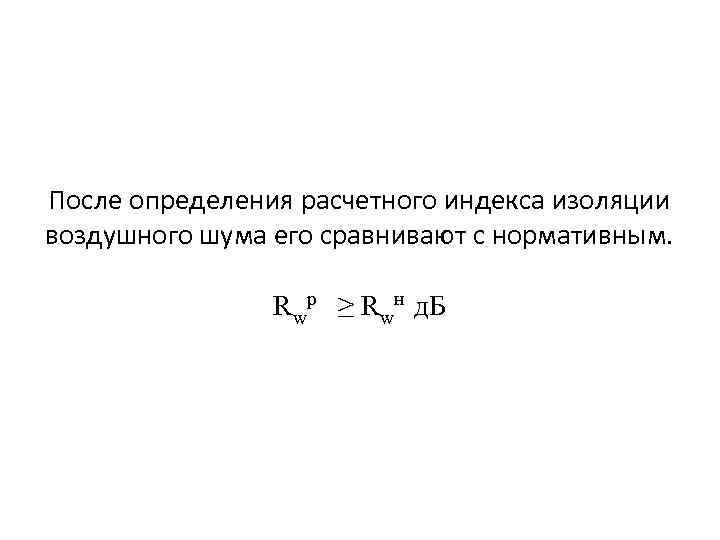

После определения расчетного индекса изоляции воздушного шума его сравнивают с нормативным. Rwр ≥ Rwн д. Б
