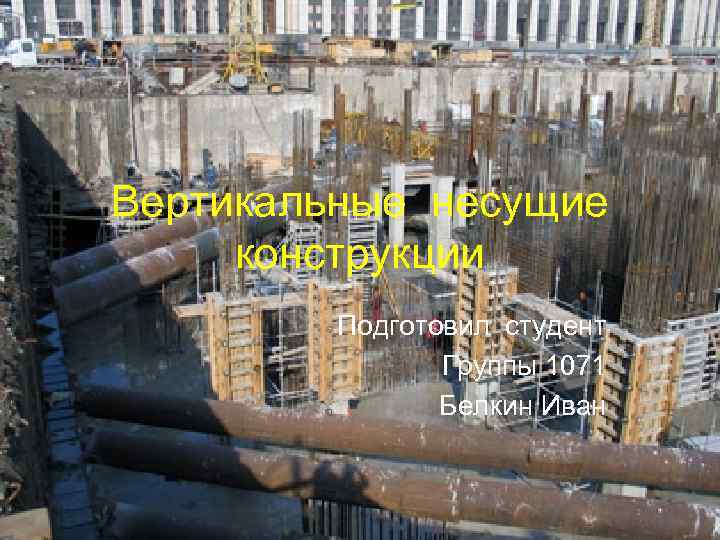

Вертикальные несущие конструкции Подготовил студент Группы 1071 Белкин Иван

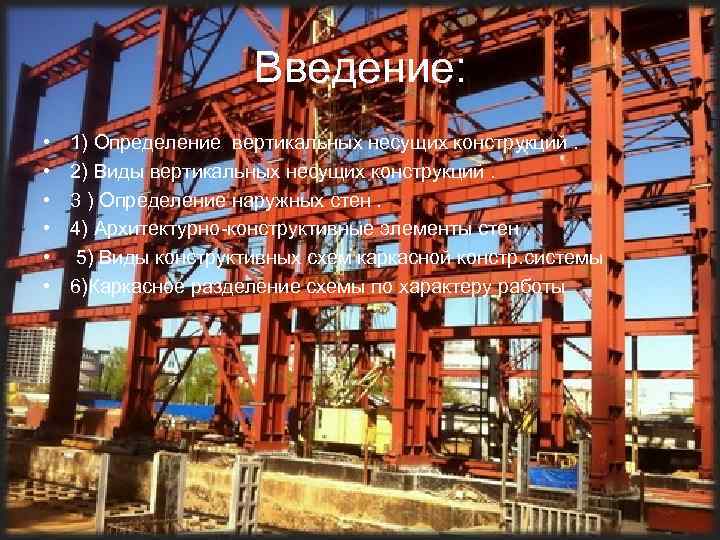

Введение: • • • 1) Определение вертикальных несущих конструкций. 2) Виды вертикальных несущих конструкций. 3 ) Определение наружных стен. 4) Архитектурно-конструктивные элементы стен. 5) Виды конструктивных схем каркасной констр. системы 6)Каркасное разделение схемы по характеру работы
Вертикальные несущие конструкции К вертикальным несущим конструкциям высотных зданий относятся колонны (мегаколонны), пилоны, подвески, внутренние и наружные стены, а также разные подкосы и диафрагмы, которые участвуют в восприятии и передаче нагрузок от вышележащих конструкций на фундаменты. Вертикальные несущие конструкции, как указывалось выше, выполняют из стали и железобетона.

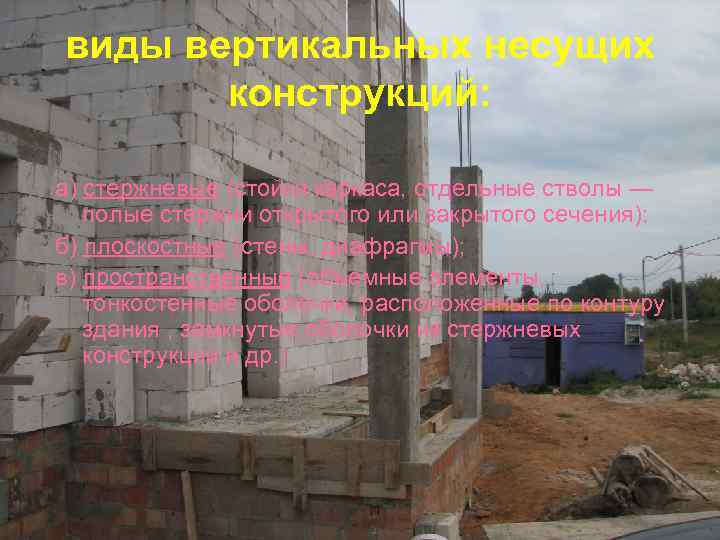

виды вертикальных несущих конструкций: а) стержневые (стойки каркаса, отдельные стволы — полые стержни открытого или закрытого сечения); б) плоскостные (стены, диафрагмы); в) пространственные (объемные элементы, тонкостенные оболочки, расположенные по контуру здания , замкнутые оболочки из стержневых конструкций и др. ).

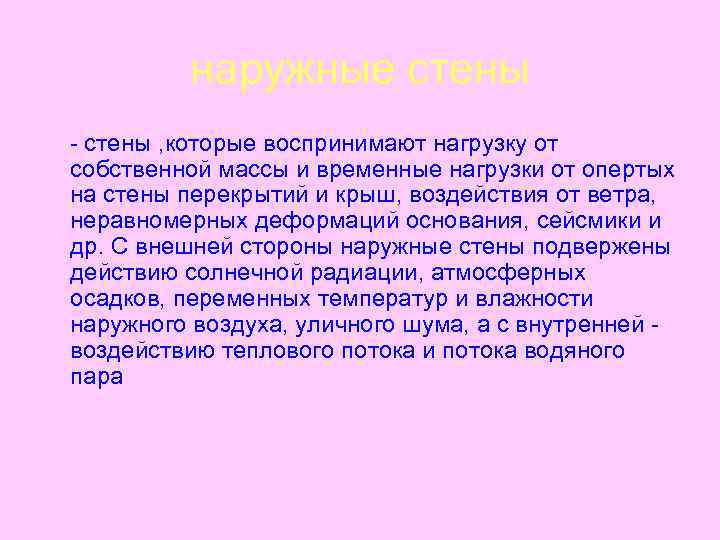

наружные стены - стены , которые воспринимают нагрузку от собственной массы и временные нагрузки от опертых на стены перекрытий и крыш, воздействия от ветра, неравномерных деформаций основания, сейсмики и др. С внешней стороны наружные стены подвержены действию солнечной радиации, атмосферных осадков, переменных температур и влажности наружного воздуха, уличного шума, а с внутренней - воздействию теплового потока и потока водяного пара

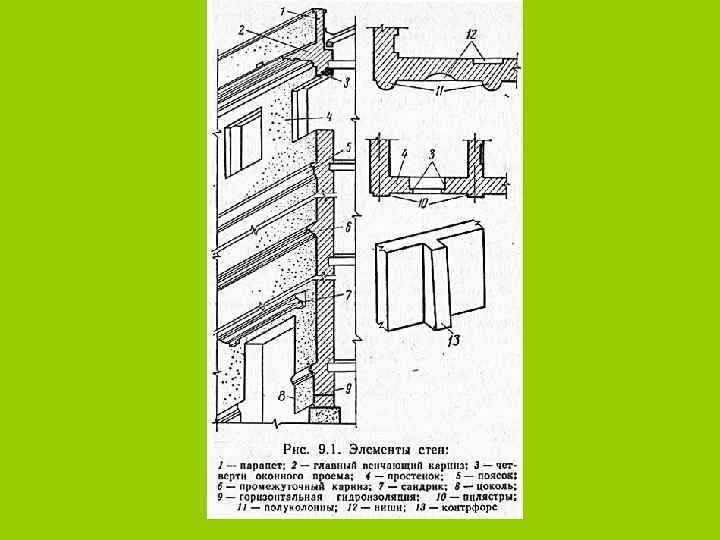

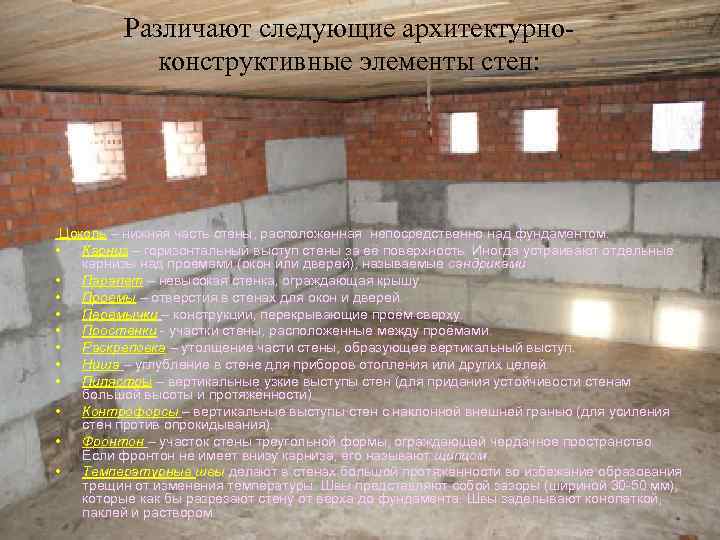

Различают следующие архитектурноконструктивные элементы стен: Цоколь – нижняя часть стены, расположенная непосредственно над фундаментом. • Карниз – горизонтальный выступ стены за её поверхность. Иногда устраивают отдельные карнизы над проёмами (окон или дверей), называемые сандриками • Парапет – невысокая стенка, ограждающая крышу. • Проемы – отверстия в стенах для окон и дверей. • Перемычки – конструкции, перекрывающие проём сверху. • Простенки - участки стены, расположенные между проёмами. • Раскреповка – утолщение части стены, образующее вертикальный выступ. • Ниша – углубление в стене для приборов отопления или других целей. • Пилястры – вертикальные узкие выступы стен (для придания устойчивости стенам большой высоты и протяжённости). • Контрофорсы – вертикальные выступы стен с наклонной внешней гранью (для усиления стен против опрокидывания). • Фронтон – участок стены треугольной формы, ограждающей чердачное пространство. Если фронтон не имеет внизу карниза, его называют щипцом. • Температурные швы делают в стенах большой протяжённости во избежание образования трещин от изменения температуры. Швы представляют собой зазоры (шириной 30 -50 мм), которые как бы разрезают стену от верха до фундамента. Швы заделывают конопаткой, паклей и раствором.

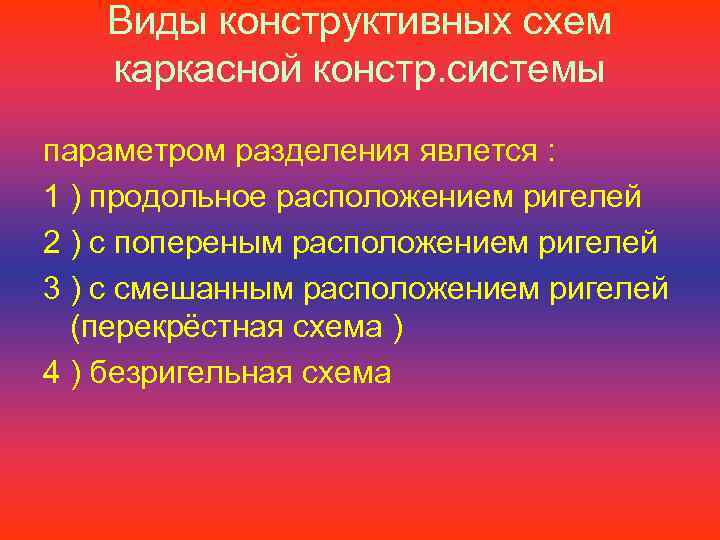

Виды конструктивных схем каркасной констр. системы параметром разделения явлется : 1 ) продольное расположением ригелей 2 ) с попереным расположением ригелей 3 ) с смешанным расположением ригелей (перекрёстная схема ) 4 ) безригельная схема

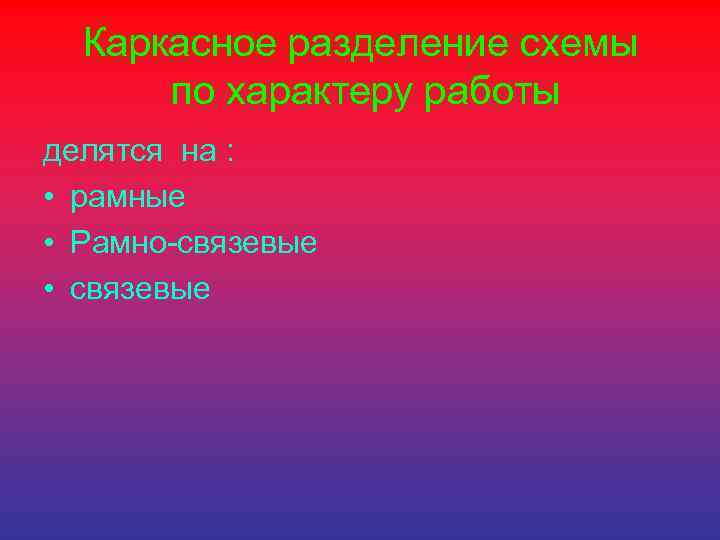

Каркасное разделение схемы по характеру работы делятся на : • рамные • Рамно-связевые • связевые
