ВЕРТИКАЛИ И ГОРИЗОНТАЛИ ПРОМЫШЛЕННОЙ АВТОМАТИЗАЦИИ Преобразователи частоты INVT 8 (343) 311 -7890

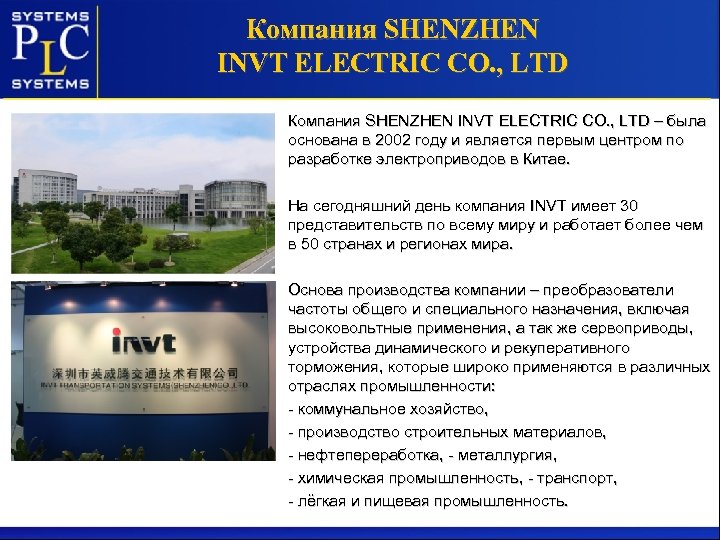

Компания SHENZHEN INVT ELECTRIC CO. , LTD – была основана в 2002 году и является первым центром по разработке электроприводов в Китае. На сегодняшний день компания INVT имеет 30 представительств по всему миру и работает более чем в 50 странах и регионах мира. Основа производства компании – преобразователи частоты общего и специального назначения, включая высоковольтные применения, а так же сервоприводы, устройства динамического и рекуперативного торможения, которые широко применяются в различных отраслях промышленности: - коммунальное хозяйство, - производство строительных материалов, - нефтепереработка, - металлургия, - химическая промышленность, - транспорт, - лёгкая и пищевая промышленность.
Принцип работы преобразователей частоты на IGBT транзисторах • Выпрямитель (1); Ёмкостный фильтр (2); Импульсный инвертор (3); Выходной фильтр (4); AD - асинхронный двигатель

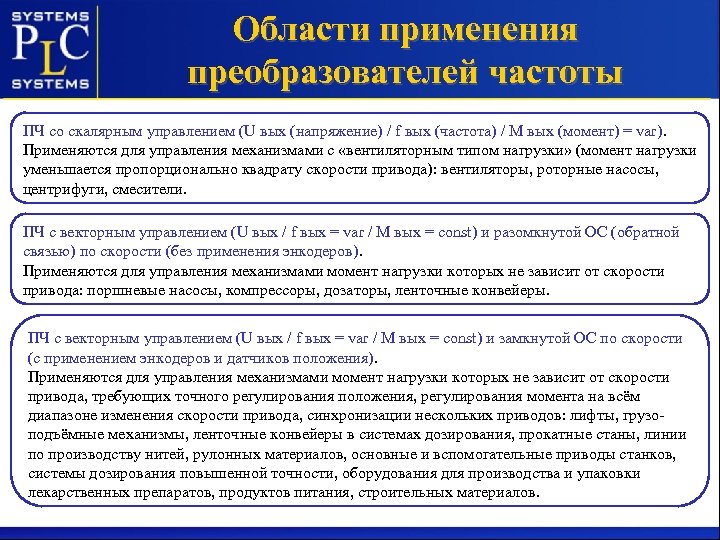

Области применения преобразователей частоты ПЧ со скалярным управлением (U вых (напряжение) / f вых (частота) / М вых (момент) = var). Применяются для управления механизмами с «вентиляторным типом нагрузки» (момент нагрузки уменьшается пропорционально квадрату скорости привода): вентиляторы, роторные насосы, центрифуги, смесители. ПЧ с векторным управлением (U вых / f вых = var / М вых = const) и разомкнутой ОС (обратной связью) по скорости (без применения энкодеров). Применяются для управления механизмами момент нагрузки которых не зависит от скорости привода: поршневые насосы, компрессоры, дозаторы, ленточные конвейеры. ПЧ с векторным управлением (U вых / f вых = var / М вых = const) и замкнутой ОС по скорости (с применением энкодеров и датчиков положения). Применяются для управления механизмами момент нагрузки которых не зависит от скорости привода, требующих точного регулирования положения, регулирования момента на всём диапазоне изменения скорости привода, синхронизации нескольких приводов: лифты, грузоподъёмные механизмы, ленточные конвейеры в системах дозирования, прокатные станы, линии по производству нитей, рулонных материалов, основные и вспомогательные приводы станков, системы дозирования повышенной точности, оборудования для производства и упаковки лекарственных препаратов, продуктов питания, строительных материалов.

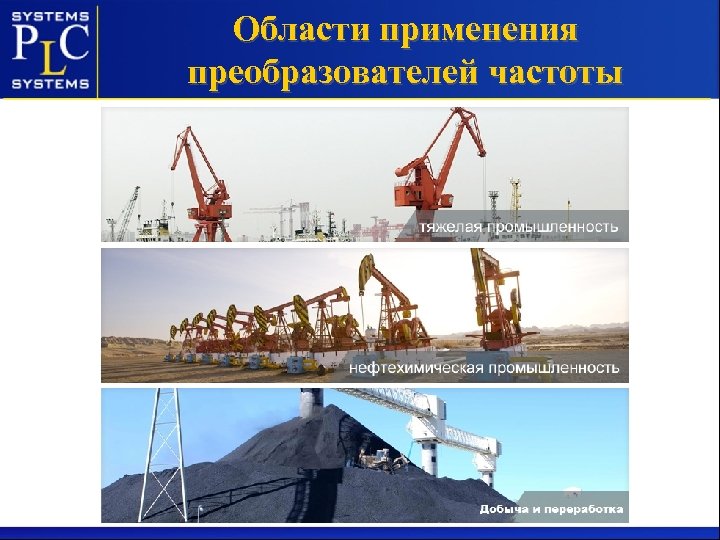

Области применения преобразователей частоты

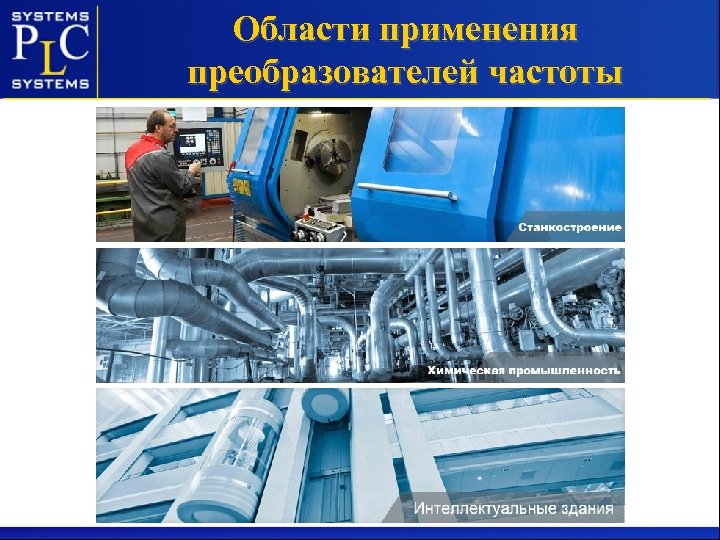

Области применения преобразователей частоты
Преобразователь частоты INVT Серия GD 10 Серия Goodrive 10 (GD 10) – компактные ПЧ со скалярным (U/f) управлением, встроенный тормозной модуль, EMC фильтр класса С 2 (высокая степень защиты от помех), порт RS-485 с Modbus. Ø Области применения: промышленность, воздушные компрессоры, насосы, вентиляторы, станки литья под давлением, объекты ЖКХ Ø Преимущества: отличное сочетание цена-качество, минимальные габариты (снижение цены шкафа АСУ), полный комплект опций. • • Входное напряжение / диапазон мощностей, к. Вт: 1 х230 В ± 15% и 3 х230 В ± 15% 0, 2– 2, 2 к. Вт, 3 х400 В ± 15% 0, 75 – 2, 2 к. Вт Входная /выходная частота: 47 -63 Гц / 0 -400 Гц Коэффициент регулирования скорости: 1: 100, встроенный PID-регулятор Способы задания частоты: цифровые/аналоговые входы, с панели управления кнопками и потенциометром, задание от встроенного PID-регулятора, по протоколу Mod. Bus Функция стабилизации напряжения: поддержание выходного напряжения независимо от колебаний питающей сети Интеллектуальная защита двигателя: более 10 -и параметров АI / AO (0~10 В / 0~20 м. А) – 1 / 1, DI – 4 + 1 имп. до 50 к. Гц, DO – 2 Рабочая температура: -10 С / +50 С, исполнение IP 20

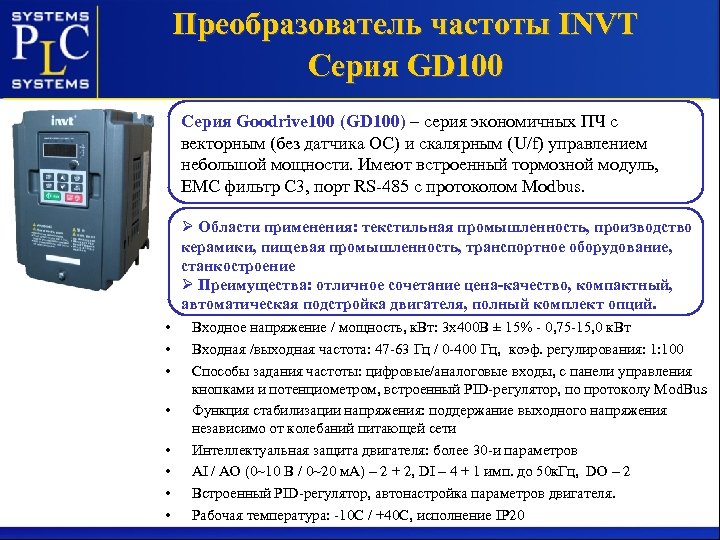

Преобразователь частоты INVT Серия GD 100 Серия Goodrive 100 (GD 100) – серия экономичных ПЧ с векторным (без датчика ОС) и скалярным (U/f) управлением небольшой мощности. Имеют встроенный тормозной модуль, EMC фильтр С 3, порт RS-485 с протоколом Modbus. Ø Области применения: текстильная промышленность, производство керамики, пищевая промышленность, транспортное оборудование, станкостроение Ø Преимущества: отличное сочетание цена-качество, компактный, автоматическая подстройка двигателя, полный комплект опций. • • Входное напряжение / мощность, к. Вт: 3 х400 В ± 15% - 0, 75 -15, 0 к. Вт Входная /выходная частота: 47 -63 Гц / 0 -400 Гц, коэф. регулирования: 1: 100 Способы задания частоты: цифровые/аналоговые входы, с панели управления кнопками и потенциометром, встроенный PID-регулятор, по протоколу Mod. Bus Функция стабилизации напряжения: поддержание выходного напряжения независимо от колебаний питающей сети Интеллектуальная защита двигателя: более 30 -и параметров АI / AO (0~10 В / 0~20 м. А) – 2 + 2, DI – 4 + 1 имп. до 50 к. Гц, DO – 2 Встроенный PID-регулятор, автонастройка параметров двигателя. Рабочая температура: -10 С / +40 С, исполнение IP 20

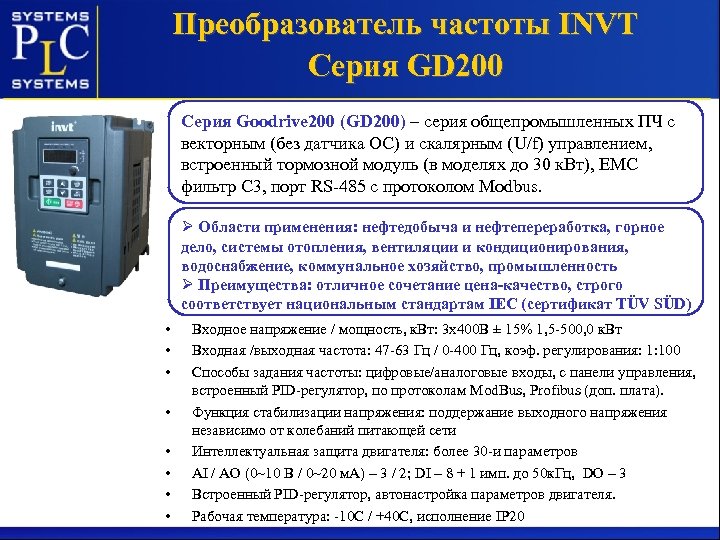

Преобразователь частоты INVT Серия GD 200 Серия Goodrive 200 (GD 200) – серия общепромышленных ПЧ с векторным (без датчика ОС) и скалярным (U/f) управлением, встроенный тормозной модуль (в моделях до 30 к. Вт), EMC фильтр С 3, порт RS-485 с протоколом Modbus. Ø Области применения: нефтедобыча и нефтепереработка, горное дело, системы отопления, вентиляции и кондиционирования, водоснабжение, коммунальное хозяйство, промышленность Ø Преимущества: отличное сочетание цена-качество, строго соответствует национальным стандартам IEC (сертификат TÜV SÜD) • • Входное напряжение / мощность, к. Вт: 3 х400 В ± 15% 1, 5 -500, 0 к. Вт Входная /выходная частота: 47 -63 Гц / 0 -400 Гц, коэф. регулирования: 1: 100 Способы задания частоты: цифровые/аналоговые входы, с панели управления, встроенный PID-регулятор, по протоколам Mod. Bus, Profibus (доп. плата). Функция стабилизации напряжения: поддержание выходного напряжения независимо от колебаний питающей сети Интеллектуальная защита двигателя: более 30 -и параметров АI / AO (0~10 В / 0~20 м. А) – 3 / 2; DI – 8 + 1 имп. до 50 к. Гц, DO – 3 Встроенный PID-регулятор, автонастройка параметров двигателя. Рабочая температура: -10 С / +40 С, исполнение IP 20
Преобразователь частоты INVT Серия CHF 100 A –универсальные ПЧ с векторным (без датчика ОС) , скалярным (U/f) управлением, управление моментом, тормозной модуль (0, 75 -15 к. Вт), DC реактор (18, 5 -90 к. Вт), простой ПЛК, PID-регулятор, порт RS-485 с протоколом Modbus. Ø Области применения: текстильная промышленность, станкостроение, насосы, вентиляторы, оборудование для пищевой промышленности, энергосберегающее оборудование Ø Преимущества: отличное сочетание цена-качество, PID-регулятор, простой ПЛК, многоступенчатое управление скоростью (16 значений) • • Входное напряжение / диапазон мощностей, к. Вт: 1 х230 В ± 15% 1, 5 -2, 2 к. Вт, 3 х230 В ± 15% 1, 5– 55 к. Вт, 3 х400 В ± 15% 0, 75 – 630 к. Вт Входная /выходная частота: 47 -63 Гц / 0 -400 Гц, коэф. регулирования: 1: 100 Способы задания частоты: цифровые/аналоговые входы, с панели управления , , встроенный PID-регулятор, по протоколу Mod. Bus. Подключение на работающий двигатель без аварийной остановки, автозапуск при аварийном сбое питающей сети, автоматическая подстройка, интеллектуальная защита двигателя (23 -и параметра) АI / AO (0~10 В / 0~20 м. А) – 2 + 2, DI – 8 + 1 имп. вход, DO – 3 Встроенный PID-регулятор, автонастройка параметров двигателя. Рабочая температура: -10 С / +40 С, исполнение IP 20
Преобразователь частоты INVT Серия CHV 100 – высокопроизводительные ПЧ с векторным (без датчика ОС, с датчиком ОС) и скалярным (U/f) управлением. Тормозной модуль (0, 75 -15 к. Вт), DC реактор (18, 5 -90 к. Вт), простой ПЛК, PID-регулятор, порт RS-485 с протоколом Modbus. Ø Области применения: экструдеры для производства пластмасс и химических волокон, станкостроение, производство строительных материалов, прокатные станы, поточные линии, конвейеры, маслонасосы, нефтепромысловые электрические погружные насосы. Ø Преимущества: отличное сочетание цена-качество, PID-регулятор, простой ПЛК, полное управление моментом, подключение энкодера • • Вх. напряжение/ Мощность, к. Вт: 3 х230 В ± 15% 1, 5– 55 к. Вт, 3 х400 В ± 15% 1, 5– 630 к. Вт Входная /выходная частота: 47 -63 Гц / 0 -400 Гц, коэф. регулирования: 1: 1000 с замкнутой ОС, точность ± 0, 1% Способы задания частоты: цифровые/аналоговые входы, с панели управления, встроенный PID-регулятор, по протоколам Mod. Bus. Платы расширения: для управление несколькими насосами, для расширения входов выходов, протоколы связи, для подключения энкодера Интеллектуальная защита двигателя: 23 -и параметра, PID-регулятор, автонастройка АI / AO (0~10 В / 0~20 м. А) – 4 + 2, DI – 10 + 1 имп. вход, DO – 3 Рабочая температура: -10 С / +40 С, исполнение IP 20
Преобразователь частоты INVT Серия CHV 160 A – серия ПЧ для систем водоснабжения с несколькими насосами. Встроенный ПЛК и PID-регулятор, порт RS-485 Modbus, функции для управления водоснабжением. Ø Области применения: водоснабжение, промышленные кондиционеры, теплоснабжение, насосные станции для нефтедобычи и транспортировки, водоочистка, системы пожаротушения Ø Преимущества: отличное сочетание цена-качество, PID-регулятор, простой ПЛК, интеллектуальное управления группой насосов • • Входное напряжение / диапазон мощностей: 3 х 400 В ± 15% 5, 5– 350 к. Вт Способы задания частоты: цифровые/аналоговые входы, с панели управления, задание от встроенного PID-регулятора, по протоколу Mod. Bus. Подключение дополнительной платы для управления группой насосов. Оптимизированный PID-регулятор для водоснабжения (2 варианта: работа в сети с постоянным давлением, наполнение резервуаров по уровняю) Восемь заданий времени для водоснабжения и до шестнадцати настроек по давлению, контроль уровня воды Логика гибкого управления для добавления или удаления насосов Включение и выключение насосов по таймеру Рабочая температура: -10 С / +40 С, исполнение IP 20

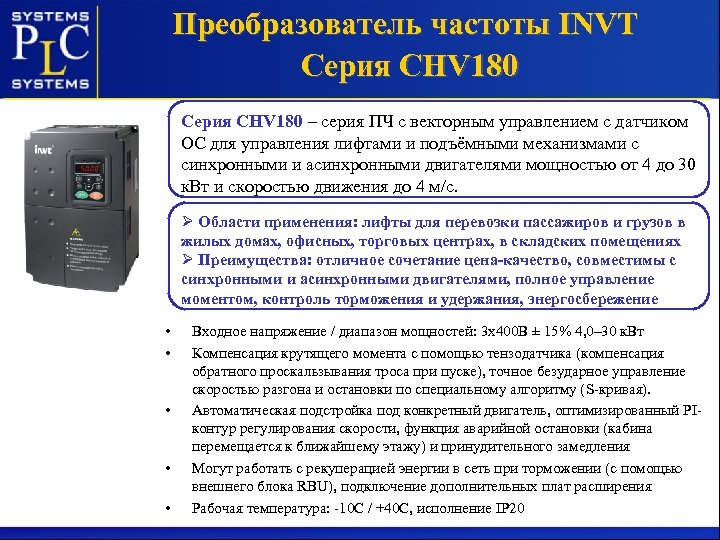

Преобразователь частоты INVT Серия CHV 180 – серия ПЧ с векторным управлением с датчиком ОС для управления лифтами и подъёмными механизмами с синхронными и асинхронными двигателями мощностью от 4 до 30 к. Вт и скоростью движения до 4 м/с. Ø Области применения: лифты для перевозки пассажиров и грузов в жилых домах, офисных, торговых центрах, в складских помещениях Ø Преимущества: отличное сочетание цена-качество, совместимы с синхронными и асинхронными двигателями, полное управление моментом, контроль торможения и удержания, энергосбережение • • • Входное напряжение / диапазон мощностей: 3 х400 В ± 15% 4, 0– 30 к. Вт Компенсация крутящего момента с помощью тензодатчика (компенсация обратного проскальзывания троса при пуске), точное безударное управление скоростью разгона и остановки по специальному алгоритму (S-кривая). Автоматическая подстройка под конкретный двигатель, оптимизированный PIконтур регулирования скорости, функция аварийной остановки (кабина перемещается к ближайшему этажу) и принудительного замедления Могут работать с рекуперацией энергии в сеть при торможении (с помощью внешнего блока RBU), подключение дополнительных плат расширения Рабочая температура: -10 С / +40 С, исполнение IP 20
Преобразователь частоты INVT Серия CHV 190 – крановая серия ПЧ с векторным (без датчика ОС, с датчиком ОС) и скалярным (U/f) управлением. Разработана специально для подъемного, кранового, лифтового оборудования. Реализованы современные алгоритмы управления для точного регулирования крутящего момента начиная с нулевой скорости. Ø Области применения: подъёмное оборудование для портов, металлургических предприятий, химической промышленности, инженерно-строительные краны, шахтные подъёмники. Ø Преимущества: отличное сочетание цена-качество, полное управление моментом с нулевой скорости, слежения за провисанием троса, рекуперация энергии в сеть при торможении • • • Входное напряжение / диапазон мощностей: 3 х400 В ± 15% 4– 500 к. Вт Работа с асинхронными и синхронными двигателями, диапазон регулирования скорости: 1: 100 (без ОС по скорости), 1: 1000 (с замкнутой ОС) Рекуперация энергии в сеть при подключении внешнего блока RBU Синхронизация скорости с другими приводами, обнаружение провисания троса, отслеживание опасных скоростей, программное обеспечение для удалённого мониторинга, платы для подключения энкодеров, сетей Profibus, Can, Ethernet. Рабочая температура: -10 С / +40 С, исполнение IP 20

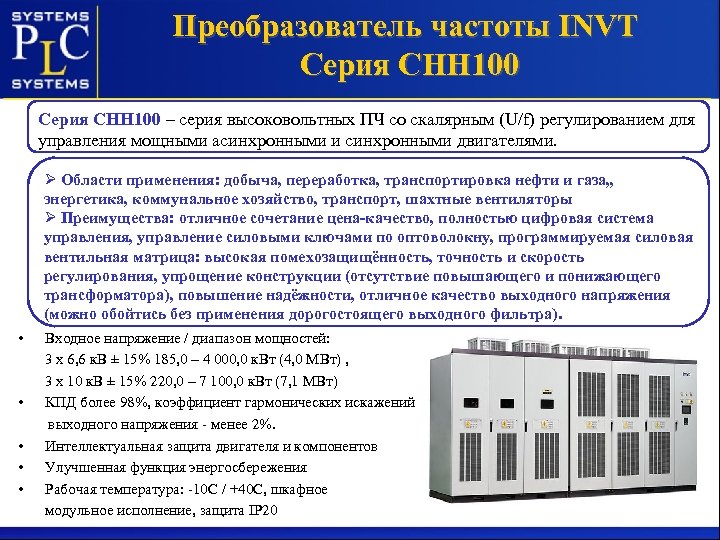

Преобразователь частоты INVT Серия CHH 100 – серия высоковольтных ПЧ со скалярным (U/f) регулированием для управления мощными асинхронными и синхронными двигателями. Ø Области применения: добыча, переработка, транспортировка нефти и газа, , энергетика, коммунальное хозяйство, транспорт, шахтные вентиляторы Ø Преимущества: отличное сочетание цена-качество, полностью цифровая система управления, управление силовыми ключами по оптоволокну, программируемая силовая вентильная матрица: высокая помехозащищённость, точность и скорость регулирования, упрощение конструкции (отсутствие повышающего и понижающего трансформатора), повышение надёжности, отличное качество выходного напряжения (можно обойтись без применения дорогостоящего выходного фильтра). • • • Входное напряжение / диапазон мощностей: 3 х 6, 6 к. В ± 15% 185, 0 – 4 000, 0 к. Вт (4, 0 МВт) , 3 х 10 к. В ± 15% 220, 0 – 7 100, 0 к. Вт (7, 1 МВт) КПД более 98%, коэффициент гармонических искажений выходного напряжения - менее 2%. Интеллектуальная защита двигателя и компонентов Улучшенная функция энергосбережения Рабочая температура: -10 С / +40 С, шкафное модульное исполнение, защита IP 20
Дополнительное оборудование Блок рекуперативного торможения RBU позволяет во время торможения вернуть часть полученной энергии в питающую сеть 3 AC 380 V. Мощность 7, 5 -220 к. Вт Блок динамического торможения DBU предназначен для быстрого уменьшения скорости, позиционирования и остановки, можно использовать для рекуперативного торможения на шину постоянного тока. • Дополнительные платы ввода-вывода • Плата управления системой водоснабжения из нескольких насосов • Платы последовательного интерфейса серии CHV • Коммуникационные модули Profi. Bus-DP • Платы для подключения энкодеров • Плата управления для литья под давлением • Съёмные панели управления • ПО для настройки и управления ПЧ

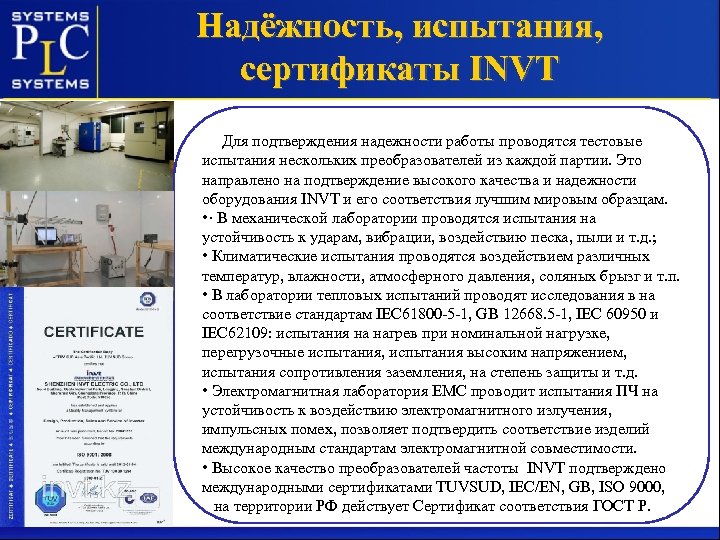

Надёжность, испытания, сертификаты INVT Для подтверждения надежности работы проводятся тестовые испытания нескольких преобразователей из каждой партии. Это направлено на подтверждение высокого качества и надежности оборудования INVT и его соответствия лучшим мировым образцам. • · В механической лаборатории проводятся испытания на устойчивость к ударам, вибрации, воздействию песка, пыли и т. д. ; • Климатические испытания проводятся воздействием различных температур, влажности, атмосферного давления, соляных брызг и т. п. • В лаборатории тепловых испытаний проводят исследования в на соответствие стандартам IEC 61800 -5 -1, GB 12668. 5 -1, IEC 60950 и IEC 62109: испытания на нагрев при номинальной нагрузке, перегрузочные испытания, испытания высоким напряжением, испытания сопротивления заземления, на степень защиты и т. д. • Электромагнитная лаборатория EMC проводит испытания ПЧ на устойчивость к воздействию электромагнитного излучения, импульсных помех, позволяет подтвердить соответствие изделий международным стандартам электромагнитной совместимости. • Высокое качество преобразователей частоты INVT подтверждено международными сертификатами TUVSUD, IEC/EN, GB, ISO 9000, на территории РФ действует Сертификат соответствия ГОСТ Р.
Преобразователи частоты INVT Екатеринбург 10 февраля 2015 года (495) 105 -77 -98
