VEO Системы распределения электроэнергии VEO AC Август 9 2011

VEO Системы распределения электроэнергии VEO/AC Август 9, 2011

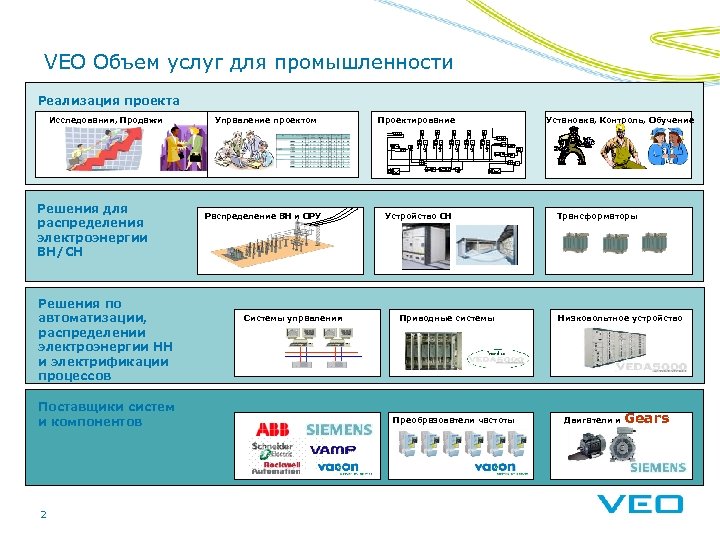

VEO Объем услуг для промышленности Реализация проекта Исследования, Продажи Управление проектом Установка, Контроль, Обучение Проектирование J J J dv dt Решения для распределения электроэнергии ВН/СН Решения по автоматизации, распределении электроэнергии НН и электрификации процессов Поставщики систем и компонентов 2 Распределение ВН и ОРУ Системы управления Устройство СН Приводные системы Преобразователи частоты Трансформаторы Низковольтное устройство Двигатели и Gears

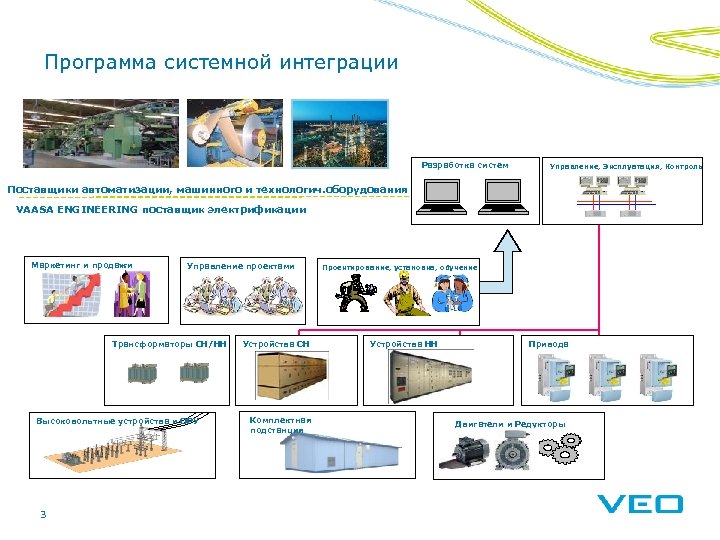

Программа системной интеграции Разработка систем Управление, Эксплуатация, Контроль Поставщики автоматизации, машинного и технологич. оборудования VAASA ENGINEERING поставщик электрификации Маркетинг и продажи Управление проектами Трансформаторы CН/НН Высоковольтные устройства и ОРУ 3 Устройства СН Комплектная подстанция Проектирование, установка, обучение Устройства НН Привода Двигатели и Редукторы

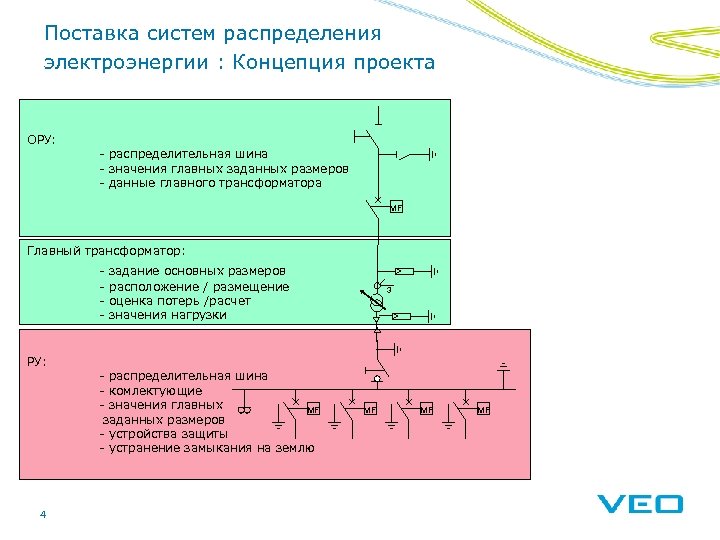

Поставка систем распределения электроэнергии : Концепция проекта ОРУ: - распределительная шина - значения главных заданных размеров - данные главного трансформатора MF Главный трансформатор: - РУ: 4 задание основных размеров расположение / размещение оценка потерь /расчет значения нагрузки - распределительная шина - комлектующие - значения главных MF заданных размеров - устройства защиты - устранение замыкания на землю 3 MF MF MF

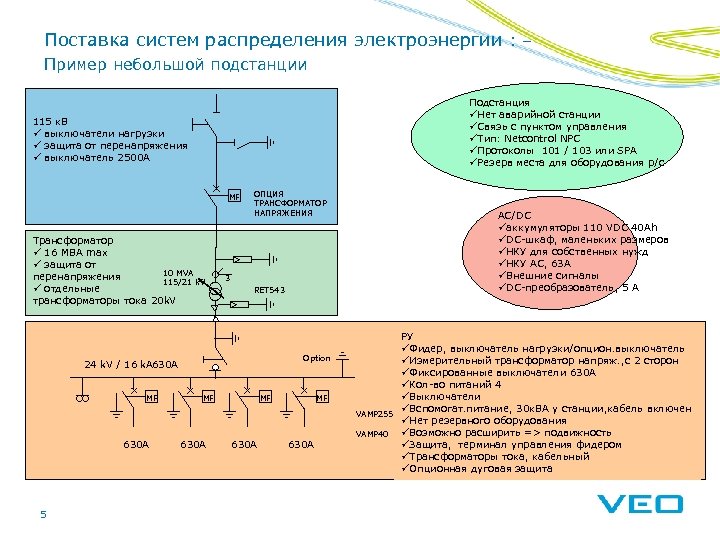

Поставка систем распределения электроэнергии : – Пример небольшой подстанции Подстанция üНет аварийной станции üСвязь с пунктом управления üТип: Netcontrol NPC üПротоколы 101 / 103 или SPA üРезерв места для оборудования р/с 115 к. В ü выключатели нагрузки ü защита от перенапряжения ü выключатель 2500 A MF Трансформатор ü 16 МВА max ü защита от 10 MVA перенапряжения 115/21 k. V ü отдельные трансформаторы тока 20 k. V ОПЦИЯ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ 3 RET 543 Option 24 k. V / 16 k. A 630 A MF AC/DC üаккумуляторы 110 VDC 40 Ah üDC-шкаф, маленьких размеров üНКУ для собственных нужд üНКУ АС, 63 A üВнешние сигналы üDC-преобразователь, 5 A MF MF MF VAMP 255 630 A VAMP 40 РУ üФидер, выключатель нагрузки/опцион. выключатель üИзмерительный трансформатор напряж. , с 2 сторон üФиксированные выключатели 630 A üКол-во питаний 4 üВыключатели üВспомогат. питание, 30 к. ВА у станции, кабель включен üНет резервного оборудования üВозможно расширить => подвижность üЗащита, терминал управления фидером üТрансформаторы тока, кабельный üОпционная дуговая защита

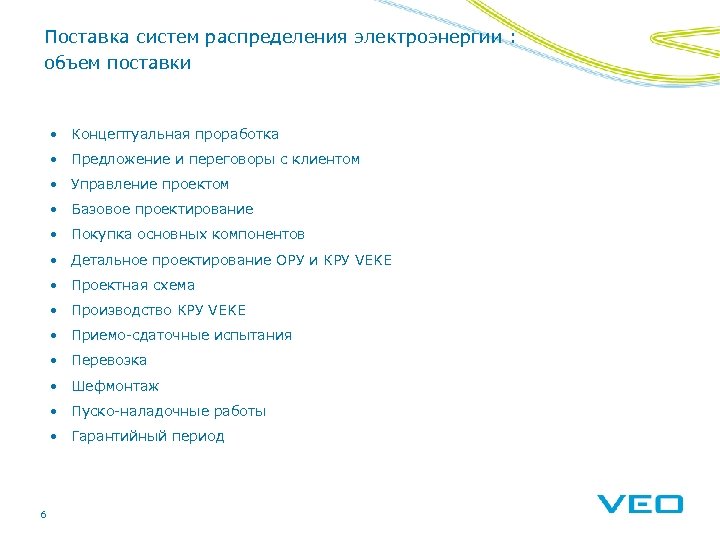

Поставка систем распределения электроэнергии : объем поставки • Концептуальная проработка • Предложение и переговоры с клиентом • Управление проектом • Базовое проектирование • Покупка основных компонентов • Детальное проектирование ОРУ и КРУ VEKE • Проектная схема • Производство КРУ VEKE • Приемо-сдаточные испытания • Перевозка • Шефмонтаж • Пуско-наладочные работы • Гарантийный период 6

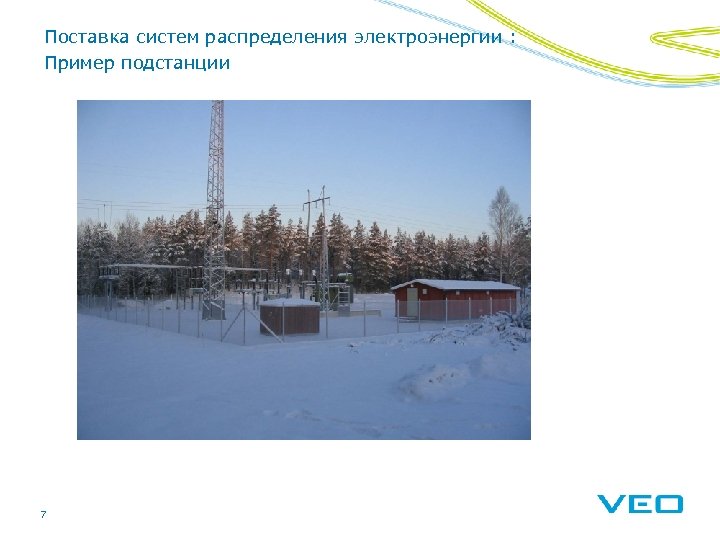

Поставка систем распределения электроэнергии : Пример подстанции 7

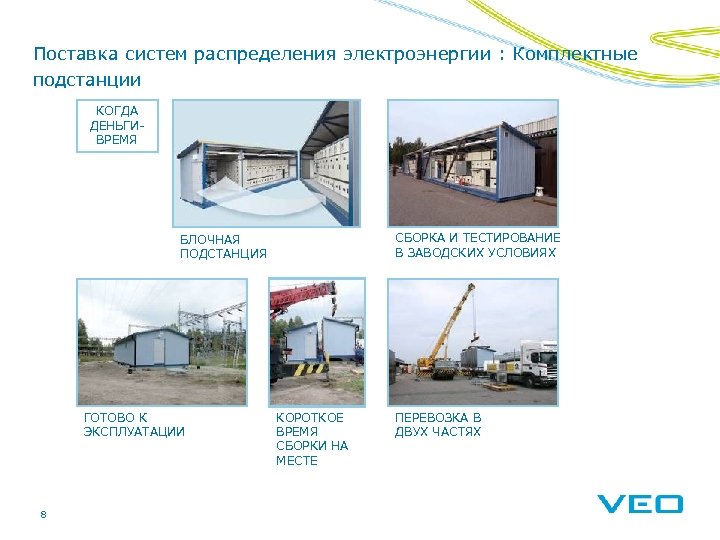

Поставка систем распределения электроэнергии : Комплектные подстанции КОГДА ДЕНЬГИВРЕМЯ СБОРКА И ТЕСТИРОВАНИЕ В ЗАВОДСКИХ УСЛОВИЯХ БЛОЧНАЯ ПОДСТАНЦИЯ ГОТОВО К ЭКСПЛУАТАЦИИ 8 КОРОТКОЕ ВРЕМЯ СБОРКИ НА МЕСТЕ ПЕРЕВОЗКА В ДВУХ ЧАСТЯХ

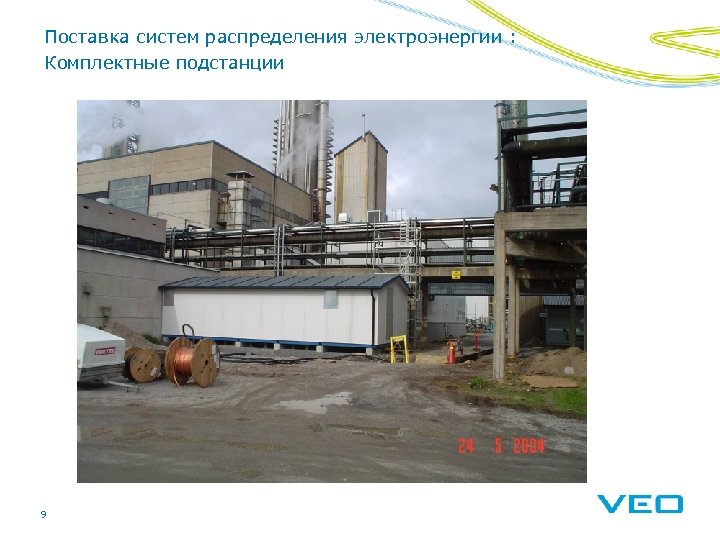

Поставка систем распределения электроэнергии : Комплектные подстанции 9

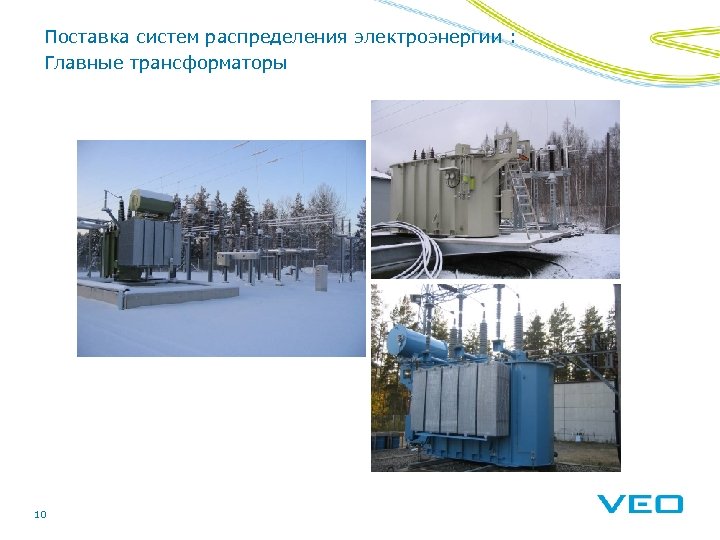

Поставка систем распределения электроэнергии : Главные трансформаторы 10

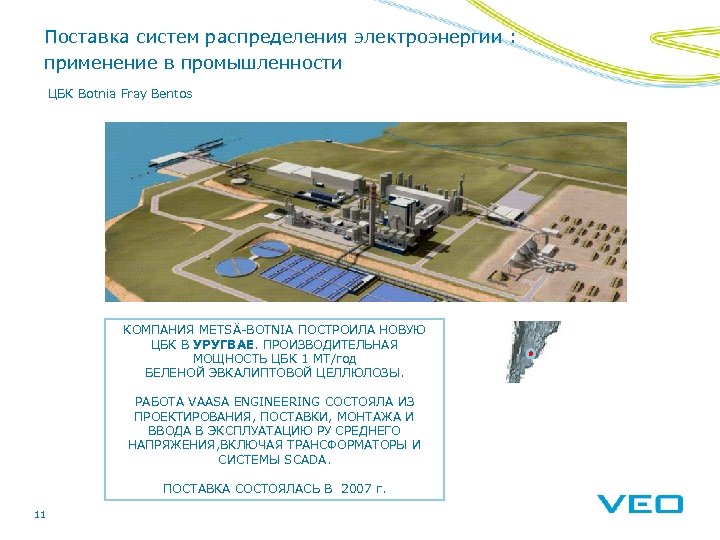

Поставка систем распределения электроэнергии : применение в промышленности ЦБК Botnia Fray Bentos КОМПАНИЯ METSÄ-BOTNIA ПОСТРОИЛА НОВУЮ ЦБК В УРУГВАЕ. ПРОИЗВОДИТЕЛЬНАЯ МОЩНОСТЬ ЦБК 1 MT/год БЕЛЕНОЙ ЭВКАЛИПТОВОЙ ЦЕЛЛЮЛОЗЫ. РАБОТА VAASA ENGINEERING СОСТОЯЛА ИЗ ПРОЕКТИРОВАНИЯ, ПОСТАВКИ, МОНТАЖА И ВВОДА В ЭКСПЛУАТАЦИЮ РУ СРЕДНЕГО НАПРЯЖЕНИЯ, ВКЛЮЧАЯ ТРАНСФОРМАТОРЫ И СИСТЕМЫ SCADA. ПОСТАВКА СОСТОЯЛАСЬ В 2007 г. 11

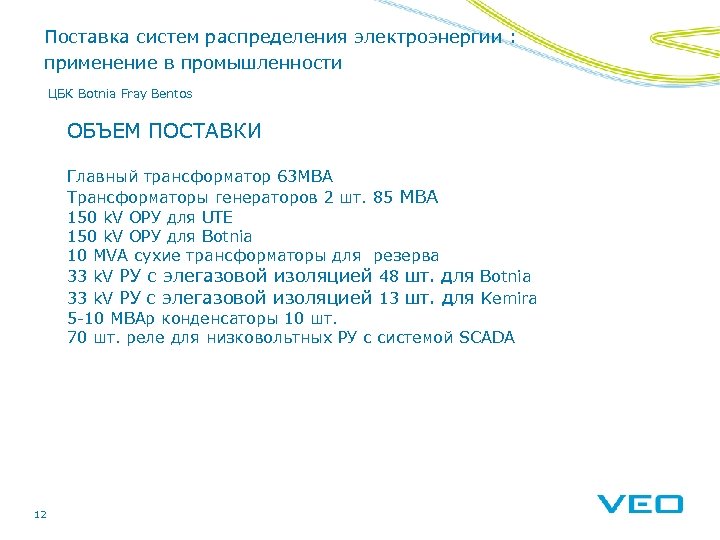

Поставка систем распределения электроэнергии : применение в промышленности ЦБК Botnia Fray Bentos ОБЪЕМ ПОСТАВКИ Главный трансформатор 63 МВА Трансформаторы генераторов 2 шт. 85 МВА 150 k. V ОРУ для UTE 150 k. V ОРУ для Botnia 10 MVA сухие трансформаторы для резерва 33 k. V РУ с элегазовой изоляцией 48 шт. для Botnia 33 k. V РУ с элегазовой изоляцией 13 шт. для Kemira 5 -10 МВАр конденсаторы 10 шт. 70 шт. реле для низковольтных РУ с системой SCADA 12

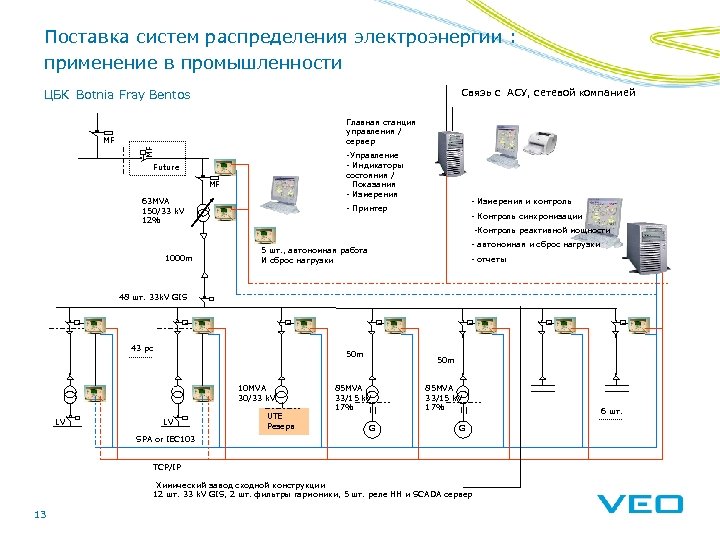

Поставка систем распределения электроэнергии : применение в промышленности Связь с АСУ, сетевой компанией ЦБК Botnia Fray Bentos Главная станция управления / сервер MF MF -Управление - Индикаторы состояния / Показания - Измерения Future MF 63 MVA 150/33 k. V 12% - Измерения и контроль - Принтер - Контроль синхронизации -Контроль реактивной мощности 1000 m - автономная и сброс нагрузки 5 шт. , автономная работа И сброс нагрузки - отчеты 48 шт. 33 k. V GIS 43 pc 50 m 10 MVA 30/33 k. V LV LV UTE Резерв 50 m 85 MVA 33/15 k. V 17% G SPA or IEC 103 TCP/IP Химический завод сходной конструкции 12 шт. 33 k. V GIS, 2 шт. фильтры гармоники, 5 шт. реле НН и SCADA сервер 13 6 шт.

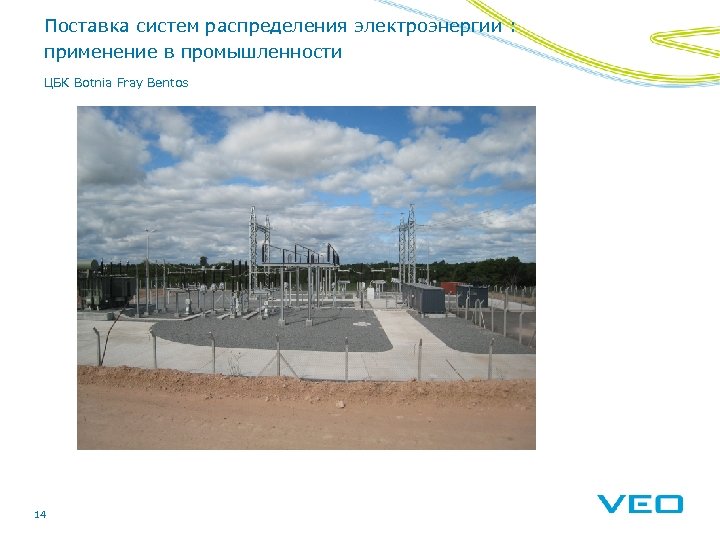

Поставка систем распределения электроэнергии : применение в промышленности ЦБК Botnia Fray Bentos 14

VEKE 24 КРУ СРЕДНЕГО НАПРЯЖЕНИЯ VEO/AC Aug 9 th, 2011

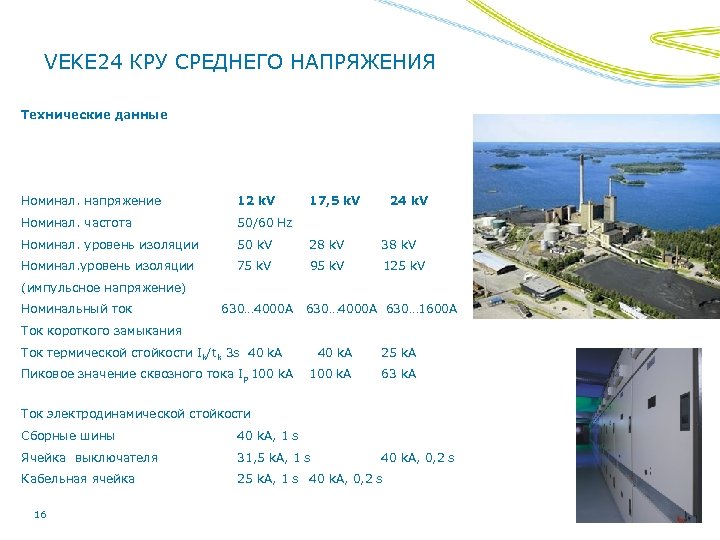

VEKE 24 КРУ СРЕДНЕГО НАПРЯЖЕНИЯ Технические данные Номинал. напряжение 12 k. V 17, 5 k. V 24 k. V Номинал. частота 50/60 Hz Номинал. уровень изоляции 50 k. V 28 k. V 38 k. V Номинал. уровень изоляции 75 k. V 95 k. V 125 k. V (импульсное напряжение) Номинальный ток 630… 4000 A 630… 1600 A Ток короткого замыкания Ток термической стойкости Ik/tk 3 s 40 k. A Пиковое значение сквозного тока Ip 100 k. A 40 k. A 25 k. A 100 k. A 63 k. A Ток электродинамической стойкости Сборные шины 40 k. A, 1 s Ячейка выключателя 31, 5 k. A, 1 s Кабельная ячейка 25 k. A, 1 s 40 k. A, 0, 2 s 16 40 k. A, 0, 2 s

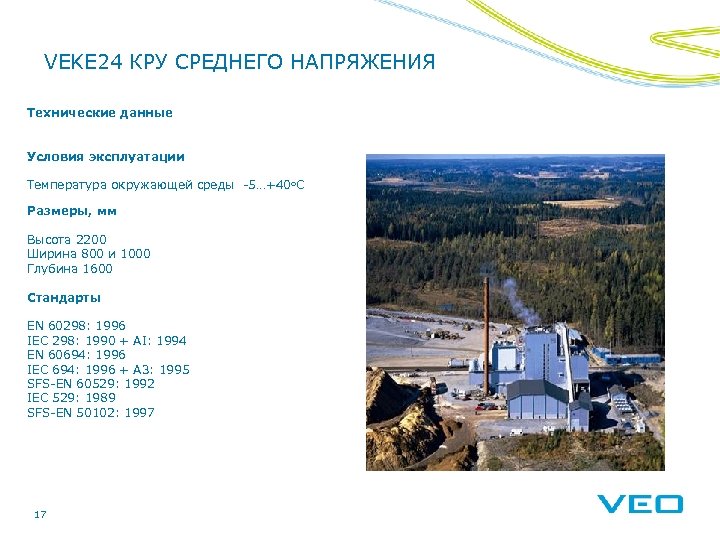

VEKE 24 КРУ СРЕДНЕГО НАПРЯЖЕНИЯ Технические данные Условия эксплуатации Температура окружающей среды -5…+40 o. C Размеры, мм Высота 2200 Ширина 800 и 1000 Глубина 1600 Стандарты EN 60298: 1996 IEC 298: 1990 + AI: 1994 EN 60694: 1996 IEC 694: 1996 + A 3: 1995 SFS-EN 60529: 1992 IEC 529: 1989 SFS-EN 50102: 1997 17

VEKE 24 КРУ СРЕДНЕГО НАПРЯЖЕНИЯ … безопасный и удобный в использовании • Все операции проходят при закрытых дверях … отдельно стоящий и прочный • Несущие панели больших размеров с точной профилировкой • Прочная конструкция допускает транспортировку и перевозку на большие расстояния 18

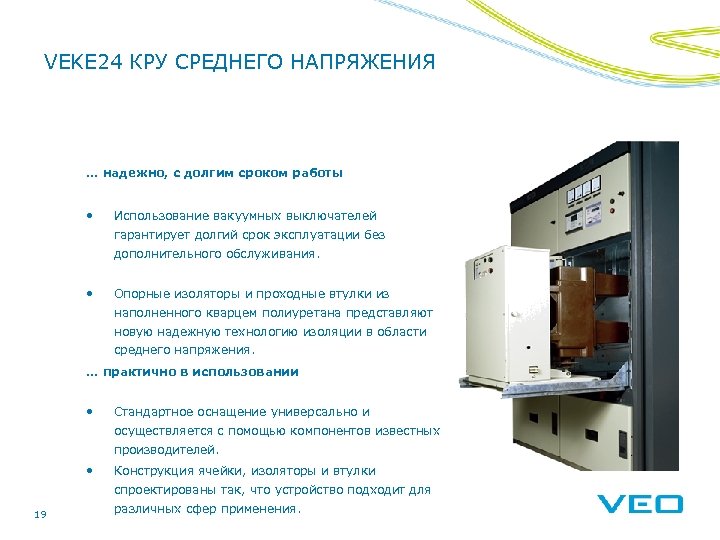

VEKE 24 КРУ СРЕДНЕГО НАПРЯЖЕНИЯ … надежно, с долгим сроком работы • Использование вакуумных выключателей гарантирует долгий срок эксплуатации без дополнительного обслуживания. • Опорные изоляторы и проходные втулки из наполненного кварцем полиуретана представляют новую надежную технологию изоляции в области среднего напряжения. … практично в использовании • Стандартное оснащение универсально и осуществляется с помощью компонентов известных производителей. • Конструкция ячейки, изоляторы и втулки спроектированы так, что устройство подходит для 19 различных сфер применения.

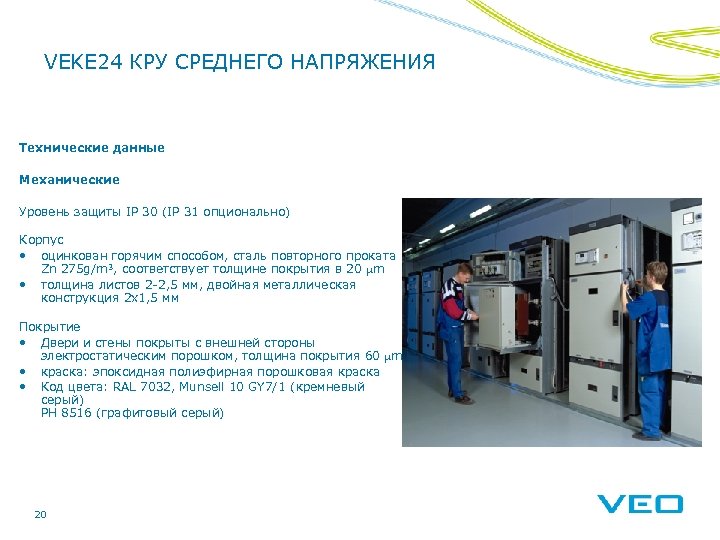

VEKE 24 КРУ СРЕДНЕГО НАПРЯЖЕНИЯ Технические данные Механические Уровень защиты IP 30 (IP 31 опционально) Корпус • оцинкован горячим способом, сталь повторного проката Zn 275 g/m 3, соответствует толщине покрытия в 20 m • толщина листов 2 -2, 5 мм, двойная металлическая конструкция 2 x 1, 5 мм Покрытие • Двери и стены покрыты с внешней стороны электростатическим порошком, толщина покрытия 60 m • краска: эпоксидная полиэфирная порошковая краска • Код цвета: RAL 7032, Munsell 10 GY 7/1 (кремневый серый) PH 8516 (графитовый серый) 20

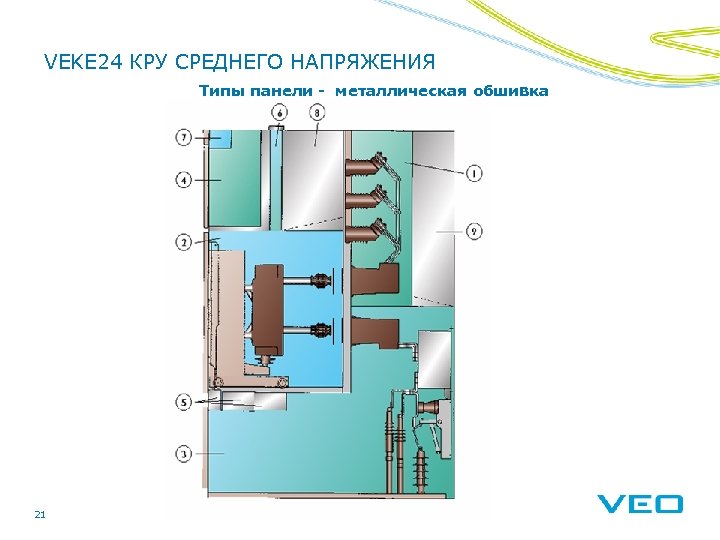

VEKE 24 КРУ СРЕДНЕГО НАПРЯЖЕНИЯ Типы панели - металлическая обшивка 21

VEKE 24 КРУ СРЕДНЕГО НАПРЯЖЕНИЯ Кабельный отсек • Вводы вакуумного выключателя • Трансформаторы тока и/или трансформаторы напряжения • Заземляющий выключатель • Заземляющая сборная шина • Кабельный трансформатор тока • Удобный ввод кабеля Тепловая съемка • Тепловая съемка в кабельном отсеке осуществляется с передней стенки. 22

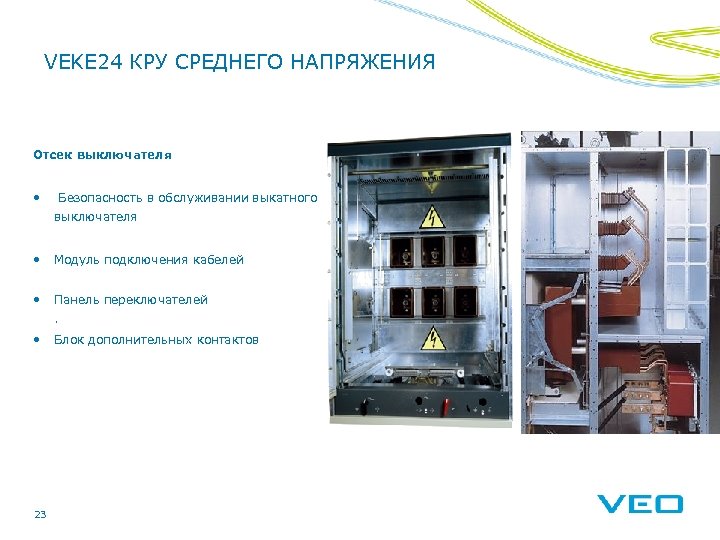

VEKE 24 КРУ СРЕДНЕГО НАПРЯЖЕНИЯ Отсек выключателя • Безопасность в обслуживании выкатного выключателя • Модуль подключения кабелей • Панель переключателей. • 23 Блок дополнительных контактов

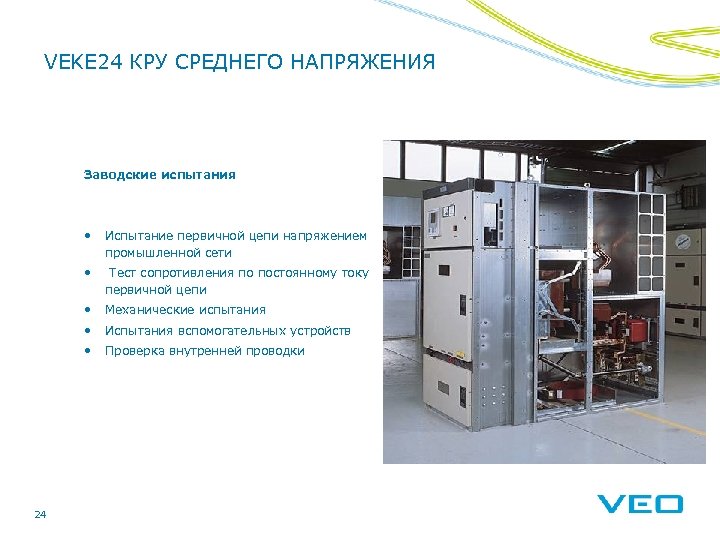

VEKE 24 КРУ СРЕДНЕГО НАПРЯЖЕНИЯ Заводские испытания • • Тест сопротивления по постоянному току первичной цепи • Механические испытания • Испытания вспомогательных устройств • 24 Испытание первичной цепи напряжением промышленной сети Проверка внутренней проводки
