Вентили и булевы функции Санкт-Петербург 2013

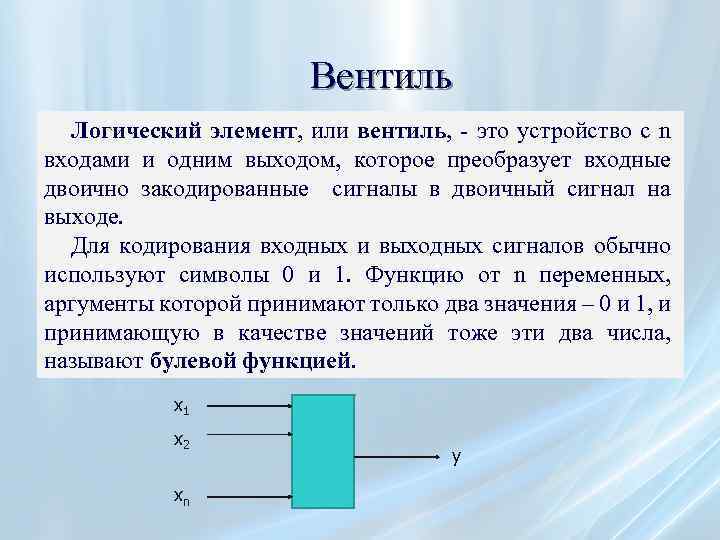

Вентиль Логический элемент, или вентиль, - это устройство с n входами и одним выходом, которое преобразует входные двоично закодированные сигналы в двоичный сигнал на выходе. Для кодирования входных и выходных сигналов обычно используют символы 0 и 1. Функцию от n переменных, аргументы которой принимают только два значения – 0 и 1, и принимающую в качестве значений тоже эти два числа, называют булевой функцией. х1 х2 хn y

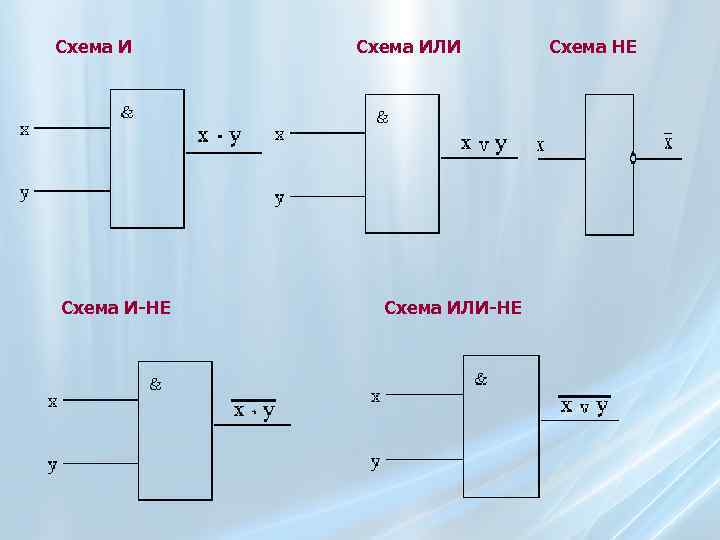

Схема И-НЕ Схема ИЛИ-НЕ Схема НЕ

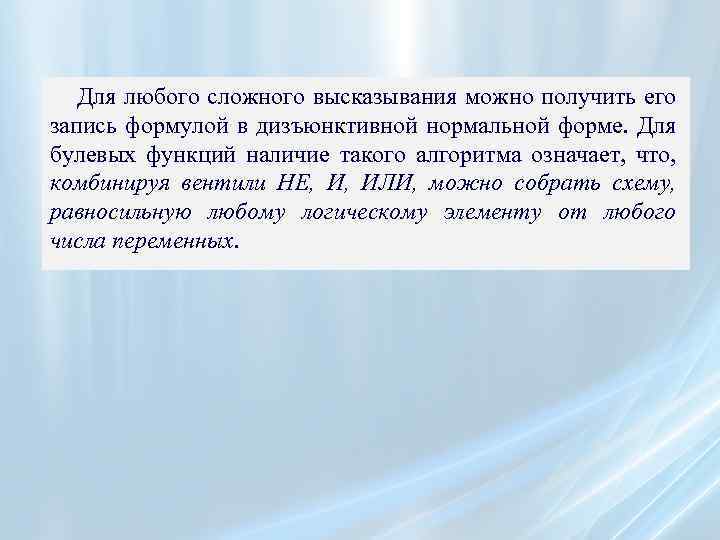

Для любого сложного высказывания можно получить его запись формулой в дизъюнктивной нормальной форме. Для булевых функций наличие такого алгоритма означает, что, комбинируя вентили НЕ, И, ИЛИ, можно собрать схему, равносильную любому логическому элементу от любого числа переменных.

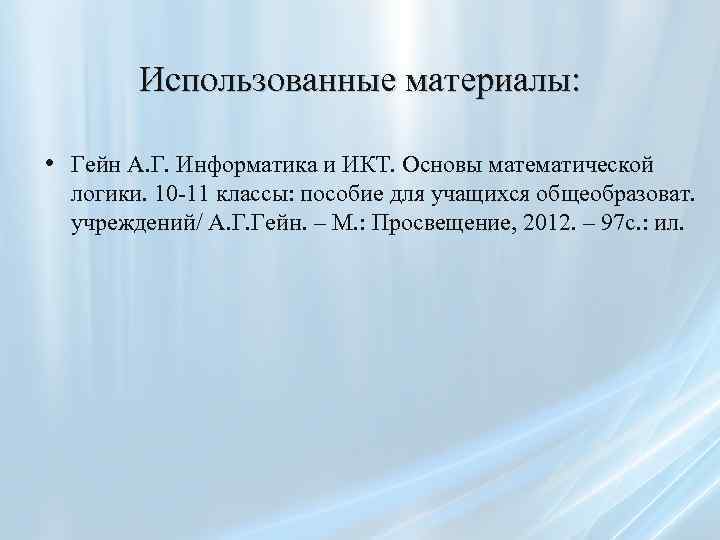

Использованные материалы: • Гейн А. Г. Информатика и ИКТ. Основы математической логики. 10 -11 классы: пособие для учащихся общеобразоват. учреждений/ А. Г. Гейн. – М. : Просвещение, 2012. – 97 с. : ил.
