Vene föderatsioon Jalaväekompanii soomustransportööril BTR Mehhaniseeritud jalaväekompanii BTR-60
Vene föderatsioon
Jalaväekompanii soomustransportööril BTR

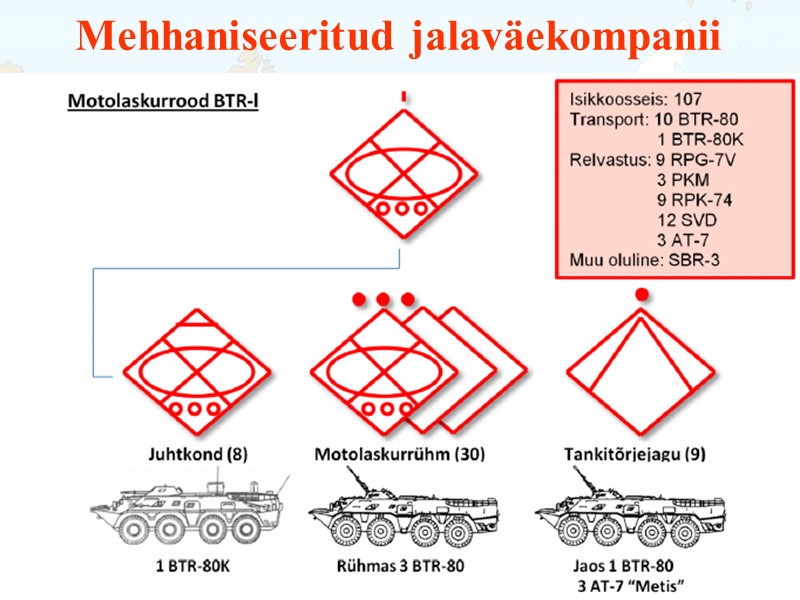

Mehhaniseeritud jalaväekompanii

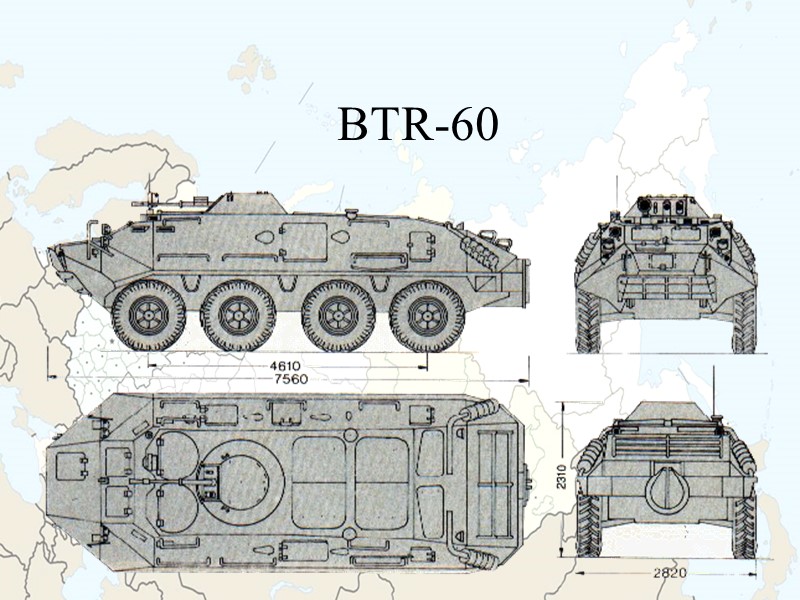

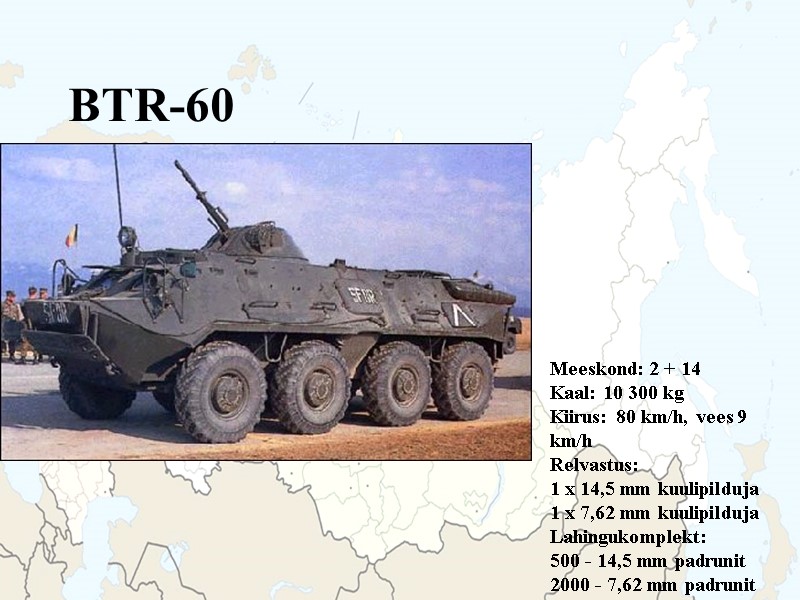

BTR-60 Meeskond: 2 + 14 Kaal: 10 300 kg Kiirus: 80 km/h, vees 9 km/h Relvastus: 1 x 14,5 mm kuulipilduja 1 x 7,62 mm kuulipilduja Lahingukomplekt: 500 - 14,5 mm padrunit 2000 - 7,62 mm padrunit
BTR-60

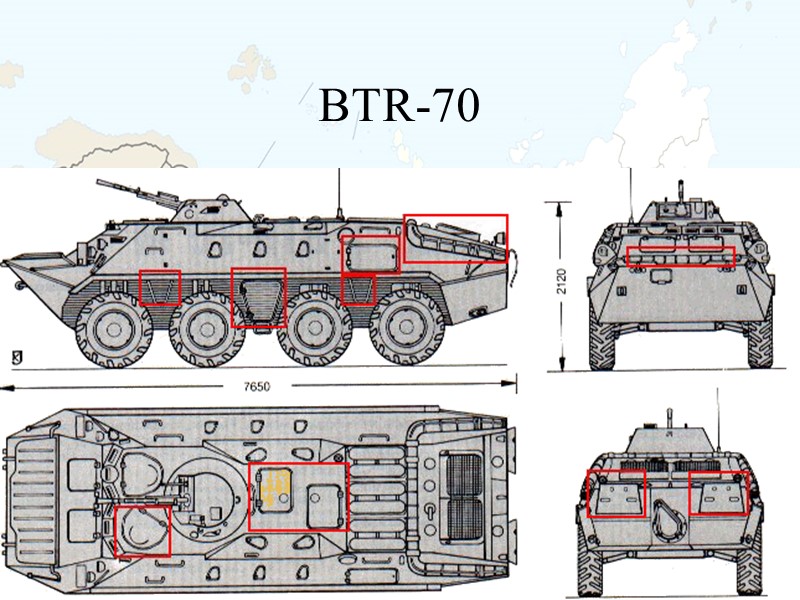

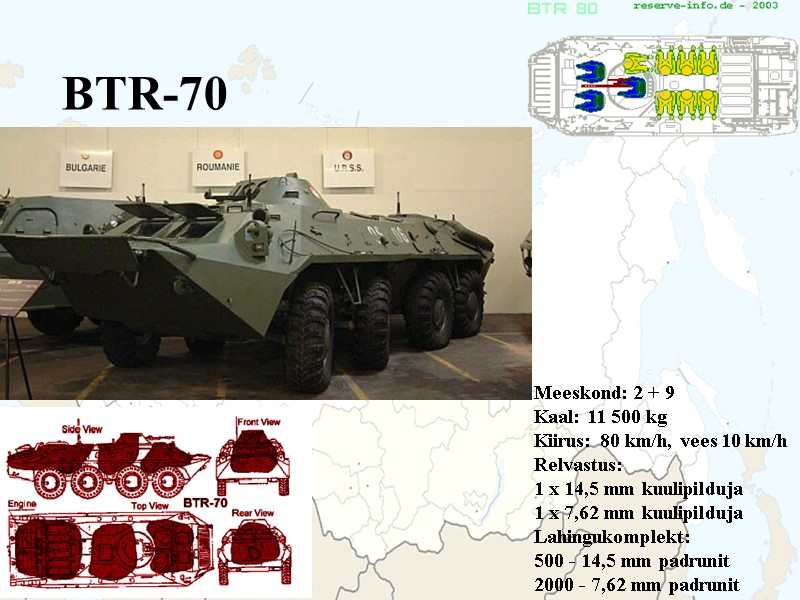

BTR-70 Meeskond: 2 + 9 Kaal: 11 500 kg Kiirus: 80 km/h, vees 10 km/h Relvastus: 1 x 14,5 mm kuulipilduja 1 x 7,62 mm kuulipilduja Lahingukomplekt: 500 - 14,5 mm padrunit 2000 - 7,62 mm padrunit
BTR-70

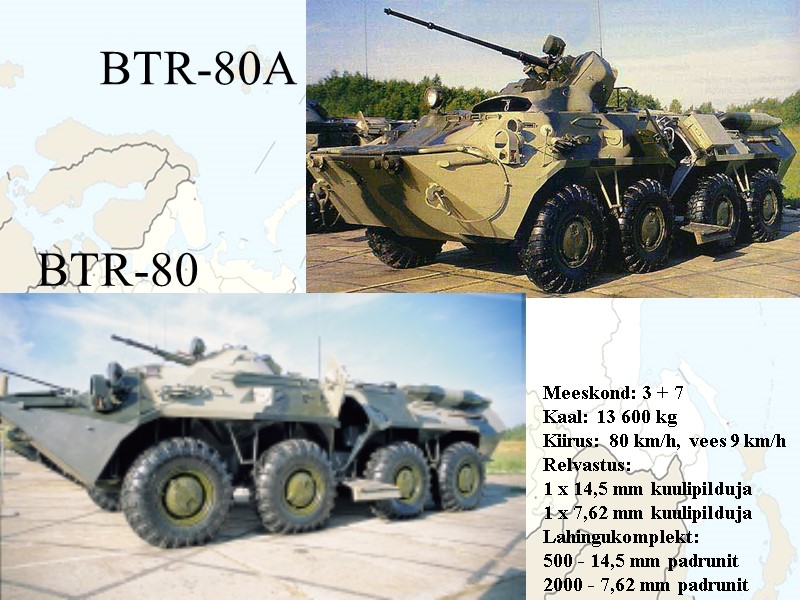

BTR-80A Meeskond: 3 + 7 Kaal: 13 600 kg Kiirus: 80 km/h, vees 9 km/h Relvastus: 1 x 14,5 mm kuulipilduja 1 x 7,62 mm kuulipilduja Lahingukomplekt: 500 - 14,5 mm padrunit 2000 - 7,62 mm padrunit BTR-80

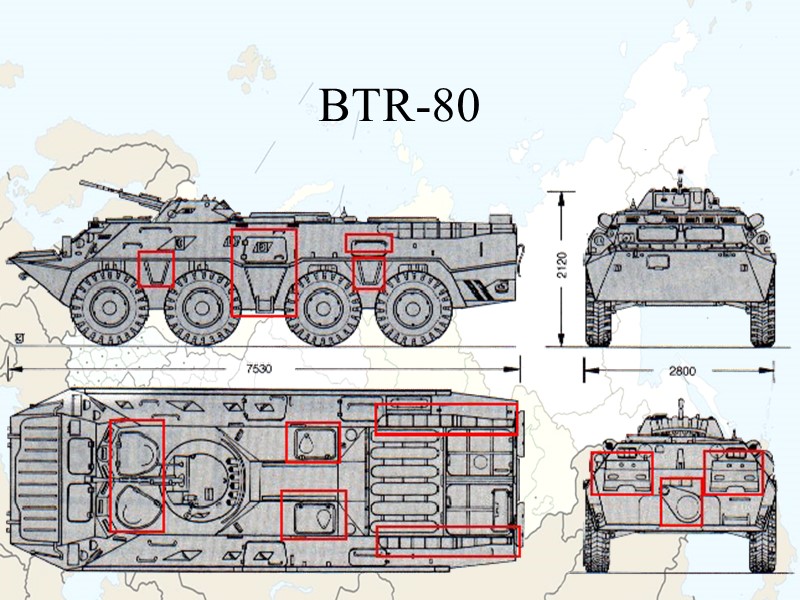

BTR-80

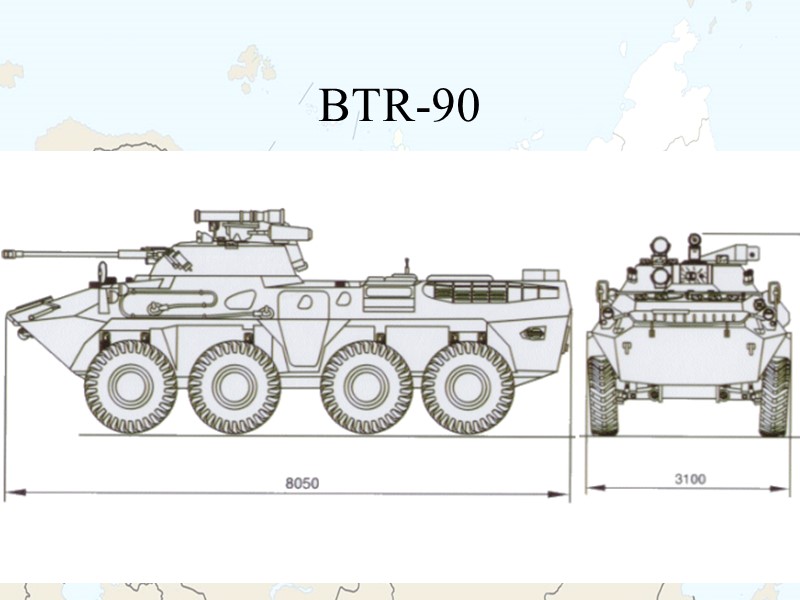

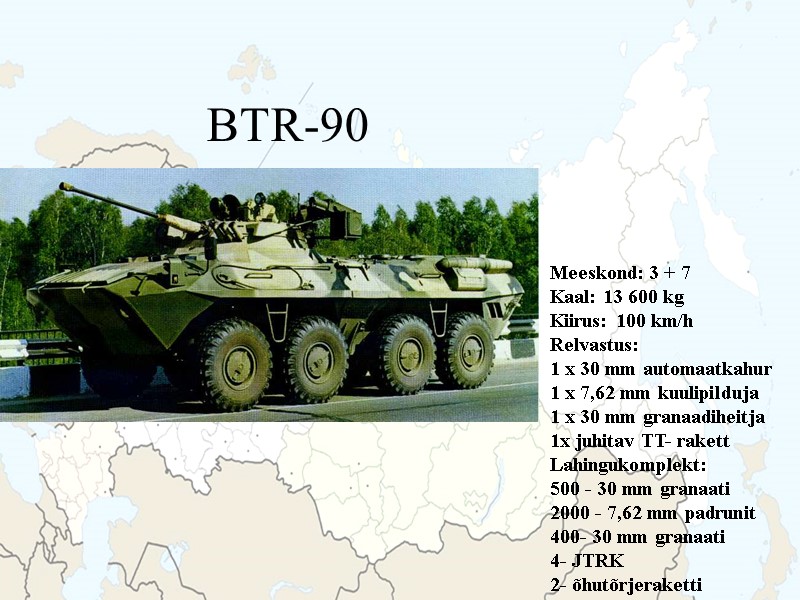

BTR-90 Meeskond: 3 + 7 Kaal: 13 600 kg Kiirus: 100 km/h Relvastus: 1 x 30 mm automaatkahur 1 x 7,62 mm kuulipilduja 1 x 30 mm granaadiheitja 1x juhitav TT- rakett Lahingukomplekt: 500 - 30 mm granaati 2000 - 7,62 mm padrunit 400- 30 mm granaati 4- JTRK 2- õhutõrjeraketti
BTR-90
Jalaväekompanii jalaväelahingumasinal BMP

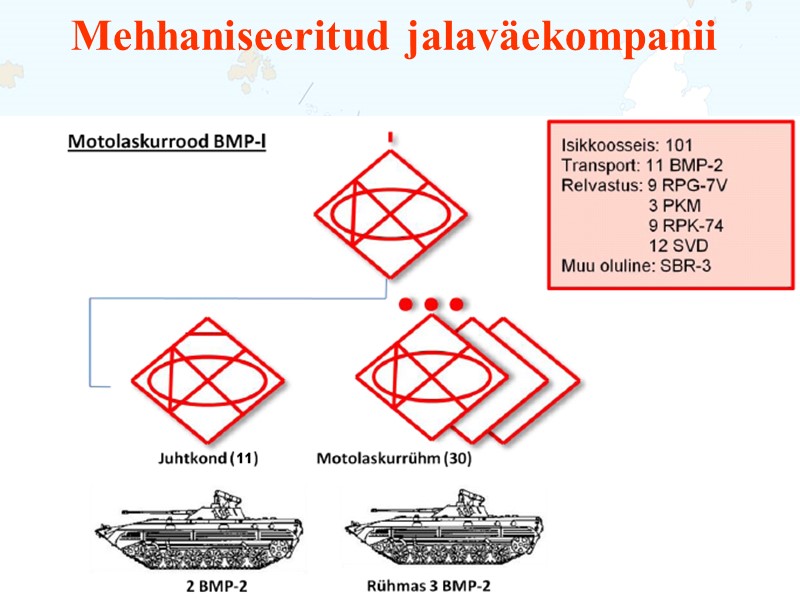

Mehhaniseeritud jalaväekompanii

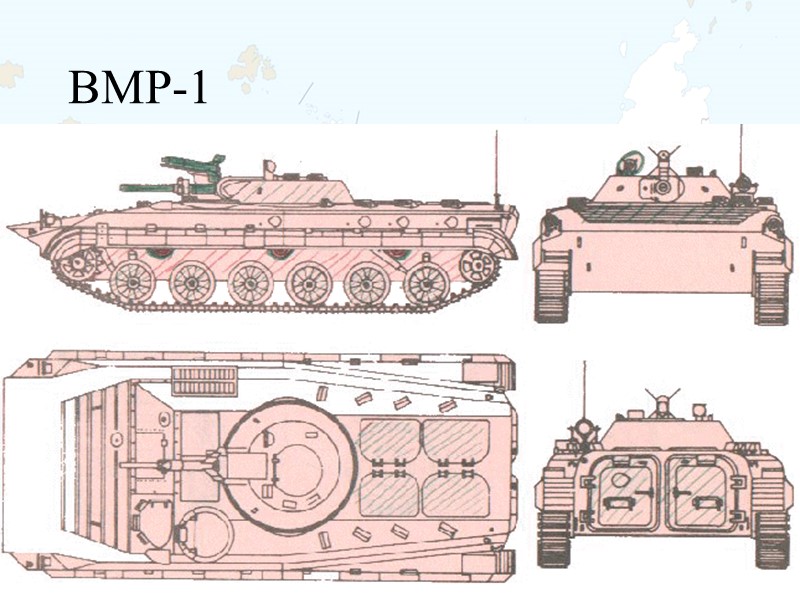

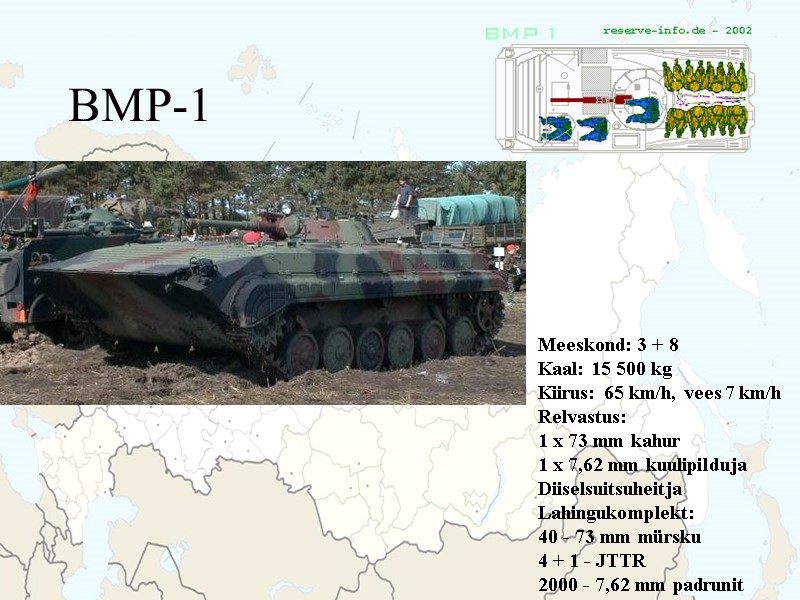

BMP-1 Meeskond: 3 + 8 Kaal: 15 500 kg Kiirus: 65 km/h, vees 7 km/h Relvastus: 1 x 73 mm kahur 1 x 7,62 mm kuulipilduja Diiselsuitsuheitja Lahingukomplekt: 40 - 73 mm mürsku 4 + 1 - JTTR 2000 - 7,62 mm padrunit
BMP-1
BMP-2 Meeskond: 3 - 9 Kaal: 14 300 kg Kiirus: 65 km/h, vees 10,6 km/h Relvastus: 1 x 30 mm automaatkahur 1 x 7,62 mm kuulipilduja 1 x JTRK AT-4, AT-5 2 x 3 81 mm suitsugranaadiheitjat Lahingukomplekt: 4 - JTTR 500- 30 mm granaati 2000 - 7,62 mm padrunit

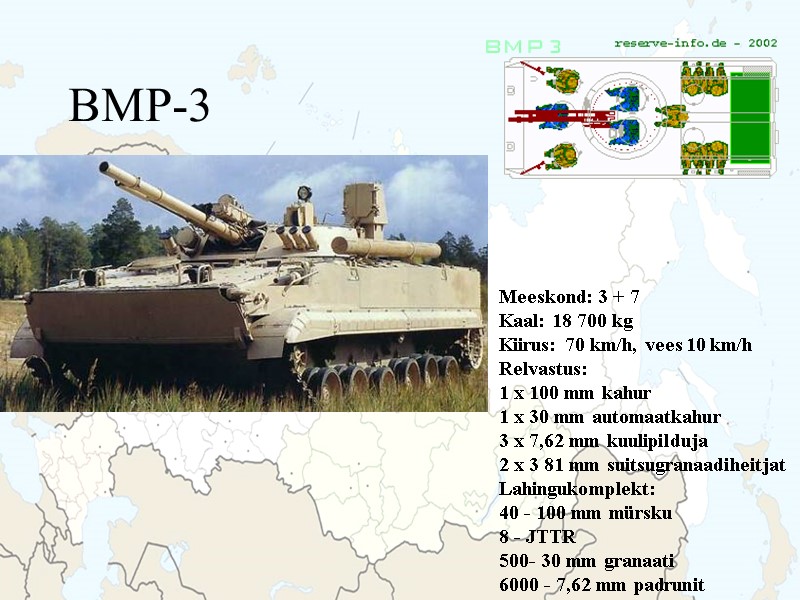

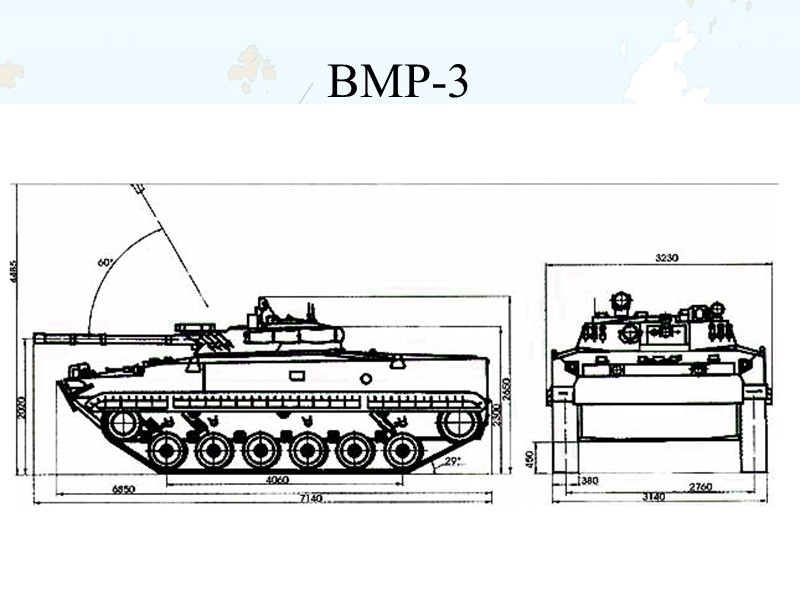

BMP-3 Meeskond: 3 + 7 Kaal: 18 700 kg Kiirus: 70 km/h, vees 10 km/h Relvastus: 1 x 100 mm kahur 1 x 30 mm automaatkahur 3 x 7,62 mm kuulipilduja 2 x 3 81 mm suitsugranaadiheitjat Lahingukomplekt: 40 - 100 mm mürsku 8 - JTTR 500- 30 mm granaati 6000 - 7,62 mm padrunit
BMP-3

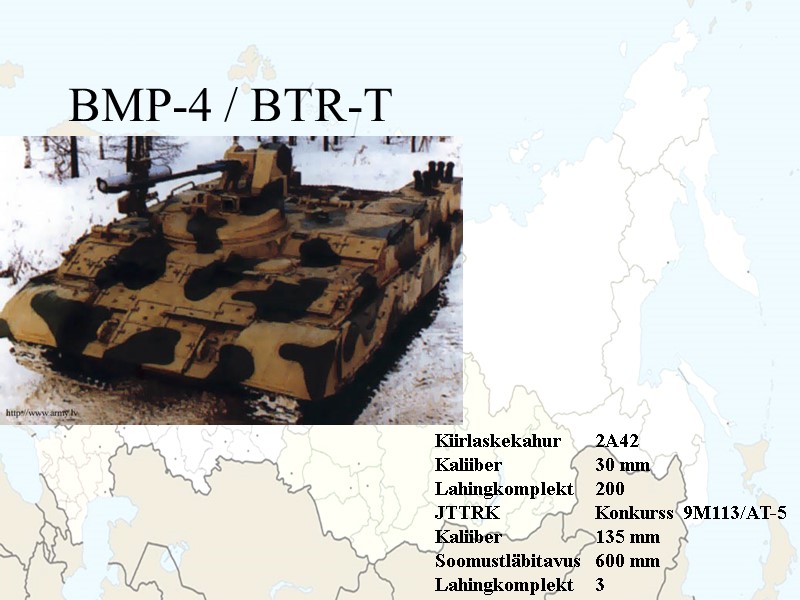

BMP-4 / BTR-T Kiirlaskekahur 2A42 Kaliiber 30 mm Lahingkomplekt 200 JTTRK Konkurss 9M113/AT-5 Kaliiber 135 mm Soomustläbitavus 600 mm Lahingkomplekt 3

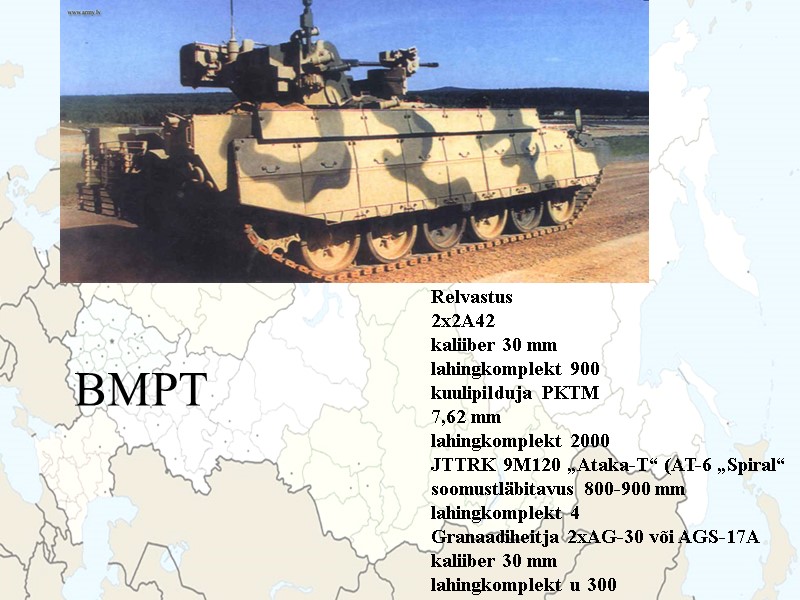

BMPT Relvastus 2x2A42 kaliiber 30 mm lahingkomplekt 900 kuulipilduja PKTM 7,62 mm lahingkomplekt 2000 JTTRK 9M120 „Ataka-T“ (AT-6 „Spiral“ soomustläbitavus 800-900 mm lahingkomplekt 4 Granaadiheitja 2xAG-30 või AGS-17A kaliiber 30 mm lahingkomplekt u 300
Jalaväekompanii soomustransportööril MT-LB

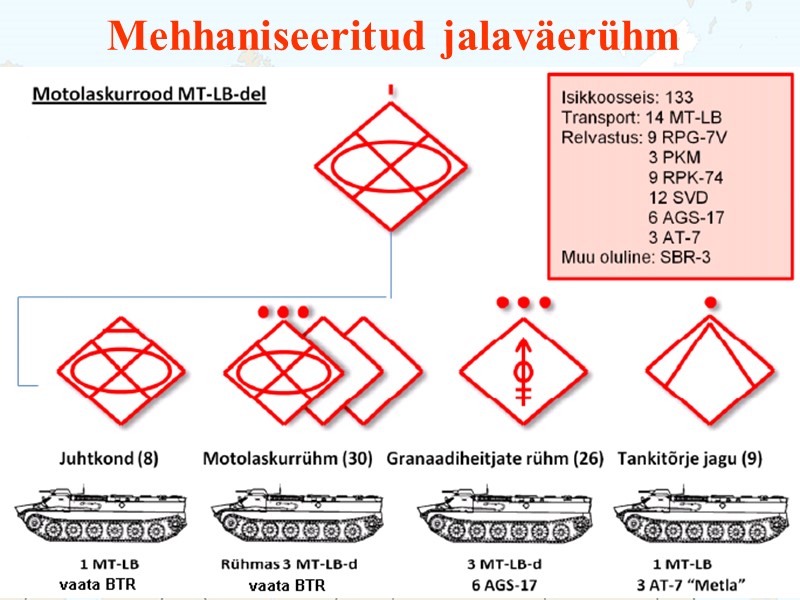

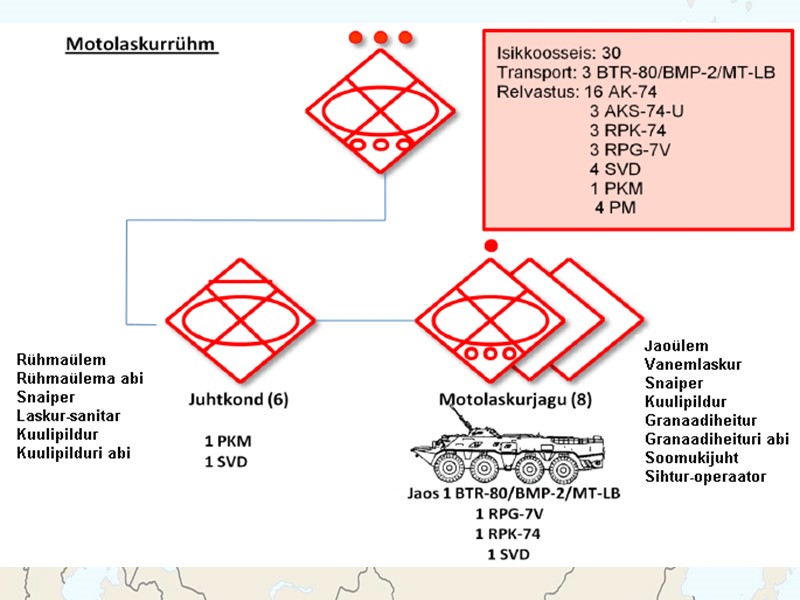

Mehhaniseeritud jalaväerühm

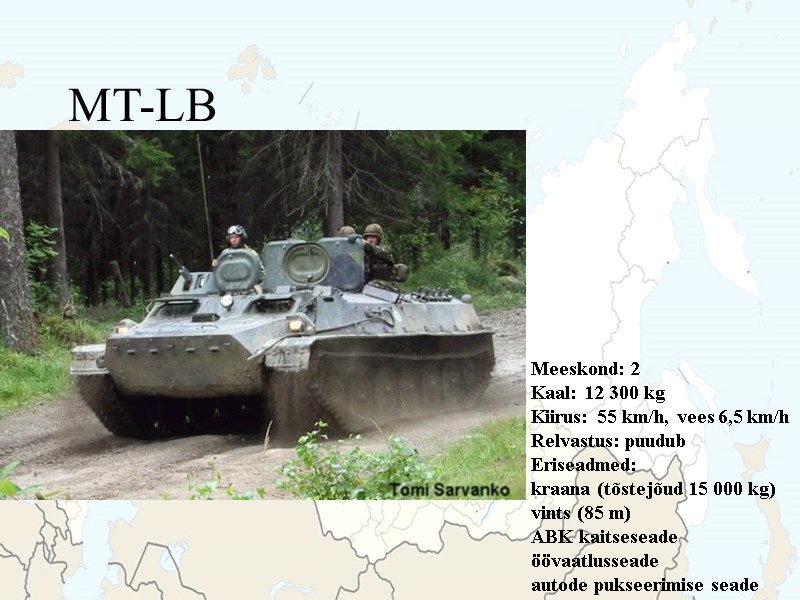

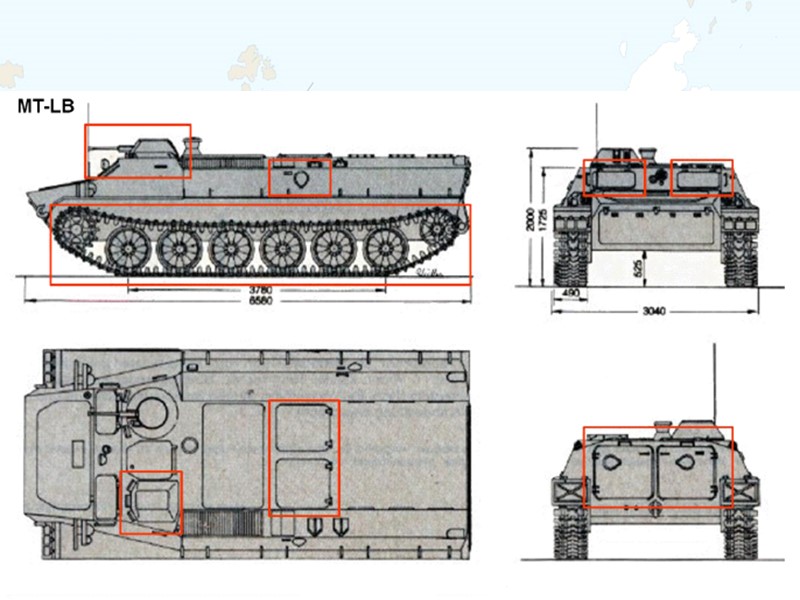

MT-LB Meeskond: 2 Kaal: 12 300 kg Kiirus: 55 km/h, vees 6,5 km/h Relvastus: puudub Eriseadmed: kraana (tõstejõud 15 000 kg) vints (85 m) ABK kaitseseade öövaatlusseade autode pukseerimise seade
Tankid

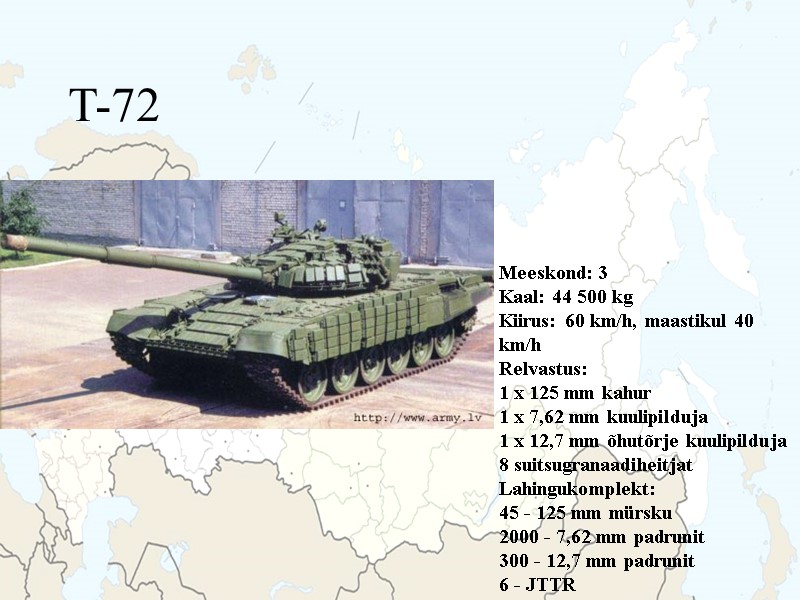

T-72 Meeskond: 3 Kaal: 44 500 kg Kiirus: 60 km/h, maastikul 40 km/h Relvastus: 1 x 125 mm kahur 1 x 7,62 mm kuulipilduja 1 x 12,7 mm õhutõrje kuulipilduja 8 suitsugranaadiheitjat Lahingukomplekt: 45 - 125 mm mürsku 2000 - 7,62 mm padrunit 300 - 12,7 mm padrunit 6 - JTTR
T-72

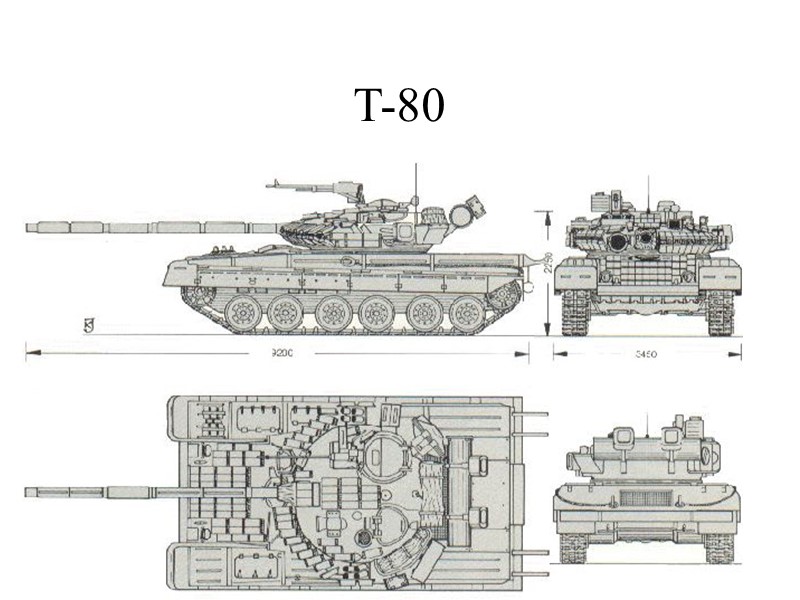

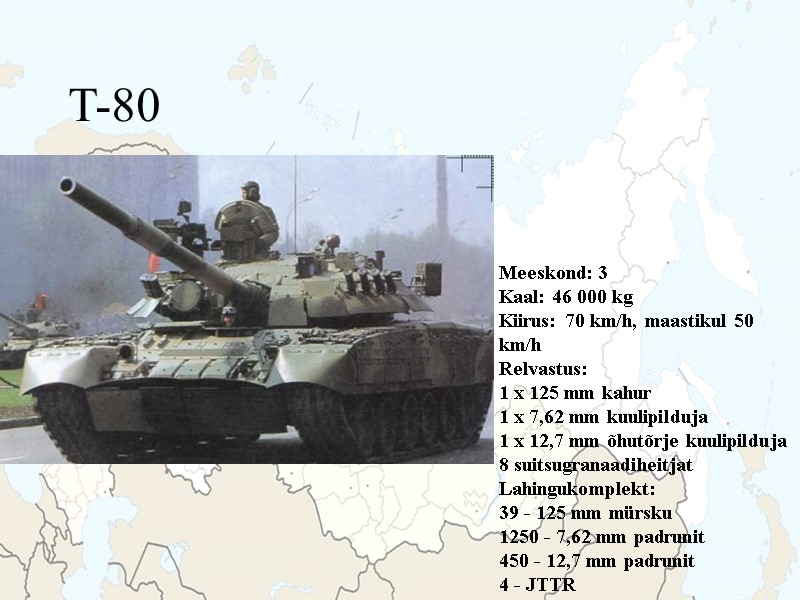

Meeskond: 3 Kaal: 46 000 kg Kiirus: 70 km/h, maastikul 50 km/h Relvastus: 1 x 125 mm kahur 1 x 7,62 mm kuulipilduja 1 x 12,7 mm õhutõrje kuulipilduja 8 suitsugranaadiheitjat Lahingukomplekt: 39 - 125 mm mürsku 1250 - 7,62 mm padrunit 450 - 12,7 mm padrunit 4 - JTTR T-80
T-80

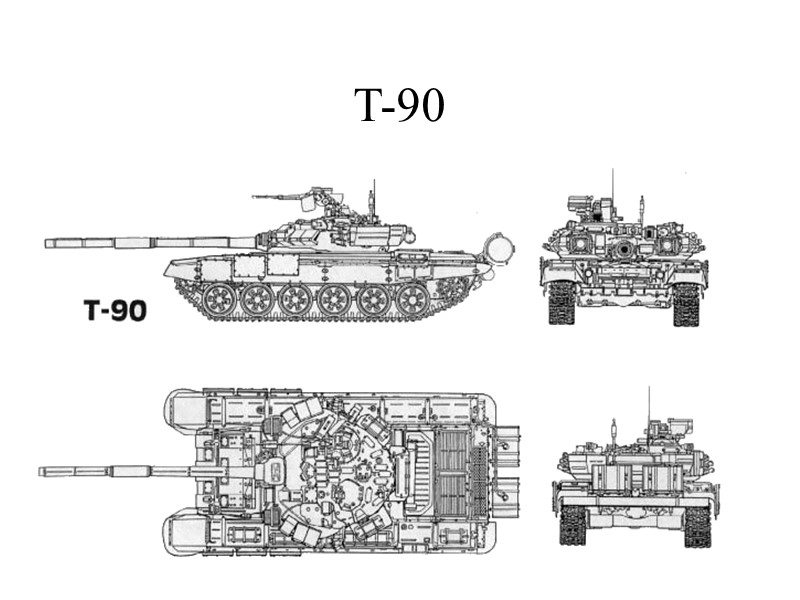

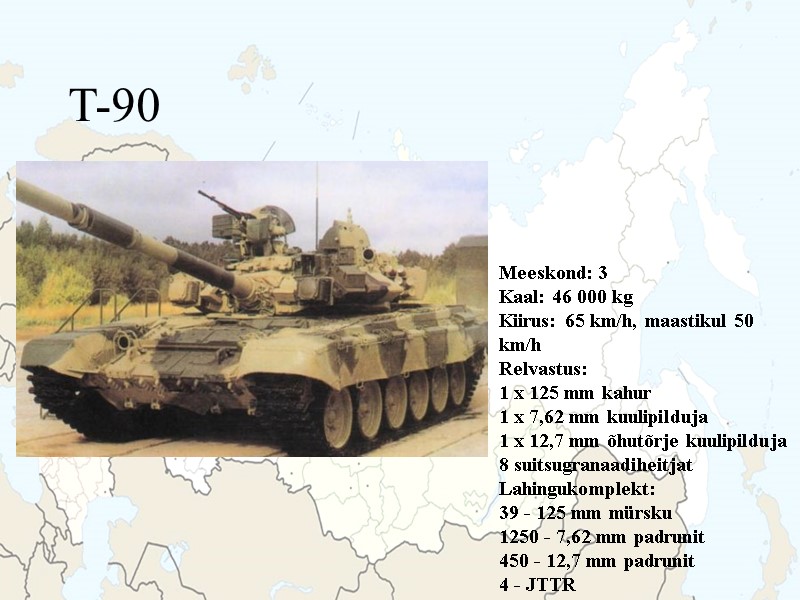

T-90 Meeskond: 3 Kaal: 46 000 kg Kiirus: 65 km/h, maastikul 50 km/h Relvastus: 1 x 125 mm kahur 1 x 7,62 mm kuulipilduja 1 x 12,7 mm õhutõrje kuulipilduja 8 suitsugranaadiheitjat Lahingukomplekt: 39 - 125 mm mürsku 1250 - 7,62 mm padrunit 450 - 12,7 mm padrunit 4 - JTTR
T-90
Taktika
Dessantlahingumasinad

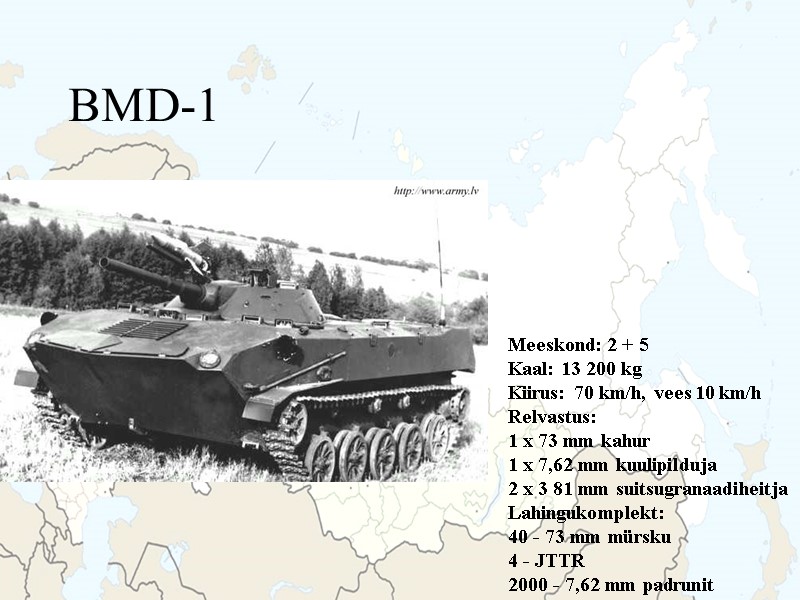

BMD-1 Meeskond: 2 + 5 Kaal: 13 200 kg Kiirus: 70 km/h, vees 10 km/h Relvastus: 1 x 73 mm kahur 1 x 7,62 mm kuulipilduja 2 x 3 81 mm suitsugranaadiheitja Lahingukomplekt: 40 - 73 mm mürsku 4 - JTTR 2000 - 7,62 mm padrunit
BMD-1

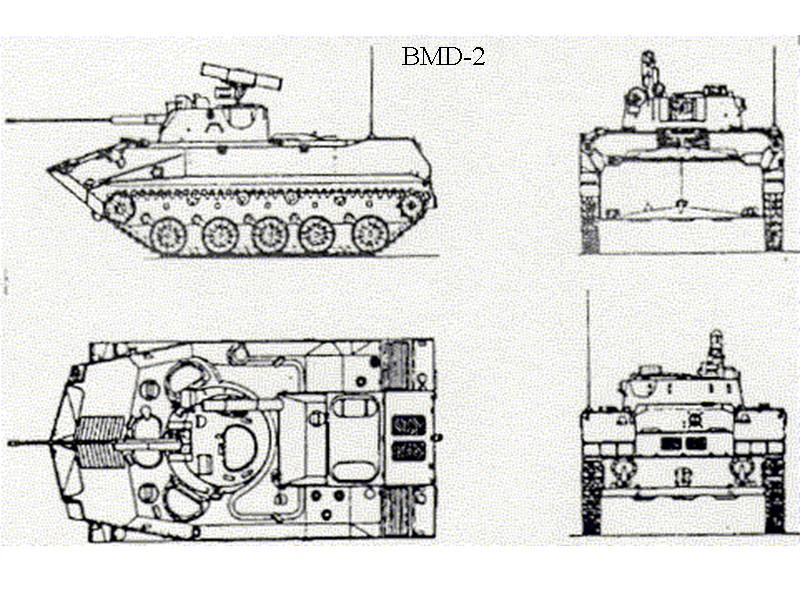

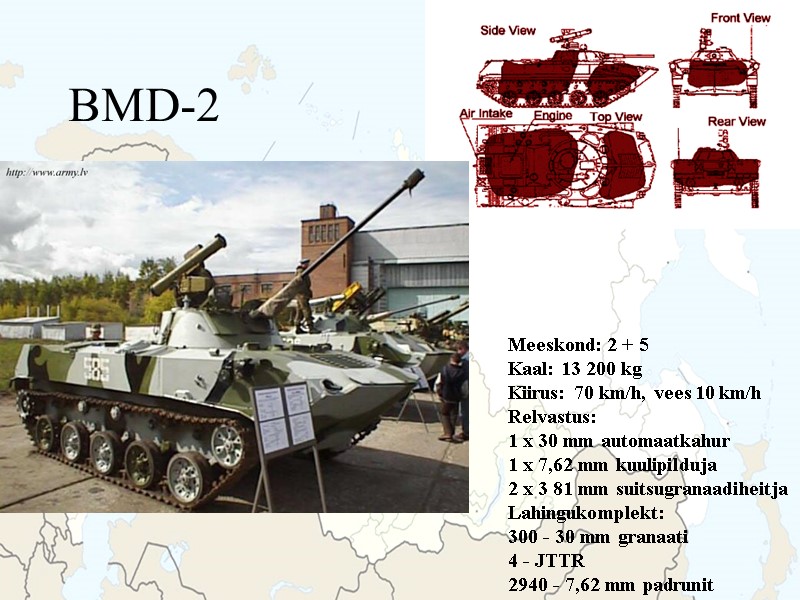

BMD-2 Meeskond: 2 + 5 Kaal: 13 200 kg Kiirus: 70 km/h, vees 10 km/h Relvastus: 1 x 30 mm automaatkahur 1 x 7,62 mm kuulipilduja 2 x 3 81 mm suitsugranaadiheitja Lahingukomplekt: 300 - 30 mm granaati 4 - JTTR 2940 - 7,62 mm padrunit
BMD-2

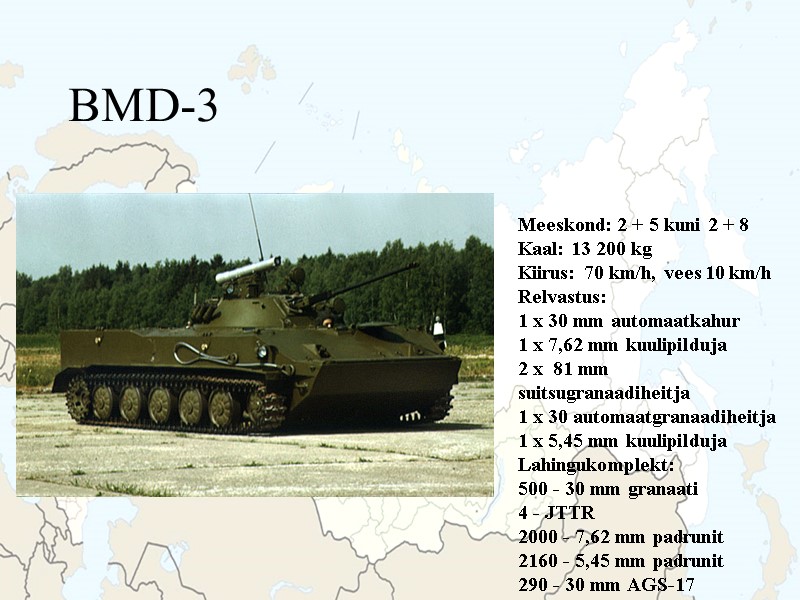

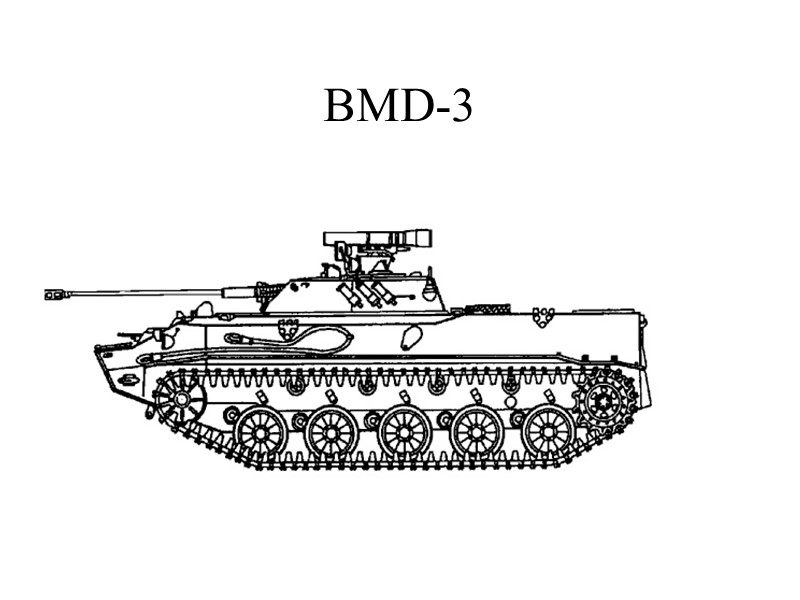

BMD-3 Meeskond: 2 + 5 kuni 2 + 8 Kaal: 13 200 kg Kiirus: 70 km/h, vees 10 km/h Relvastus: 1 x 30 mm automaatkahur 1 x 7,62 mm kuulipilduja 2 x 81 mm suitsugranaadiheitja 1 x 30 automaatgranaadiheitja 1 x 5,45 mm kuulipilduja Lahingukomplekt: 500 - 30 mm granaati 4 - JTTR 2000 - 7,62 mm padrunit 2160 - 5,45 mm padrunit 290 - 30 mm AGS-17
BMD-3
BTR-D BMD M1979 Meeskond: 1 +12 Kaal: 6 700 kg Kiirus: 61 km/h, vees 10 km/h Relvastus: 1 x 7,62 mm kuulipilduja 2 x 81 mm suitsugranaadiheitja NBC- kaitsesüsteem Lahingukomplekt: 2000 - 7,62 mm padrunit
Taktika

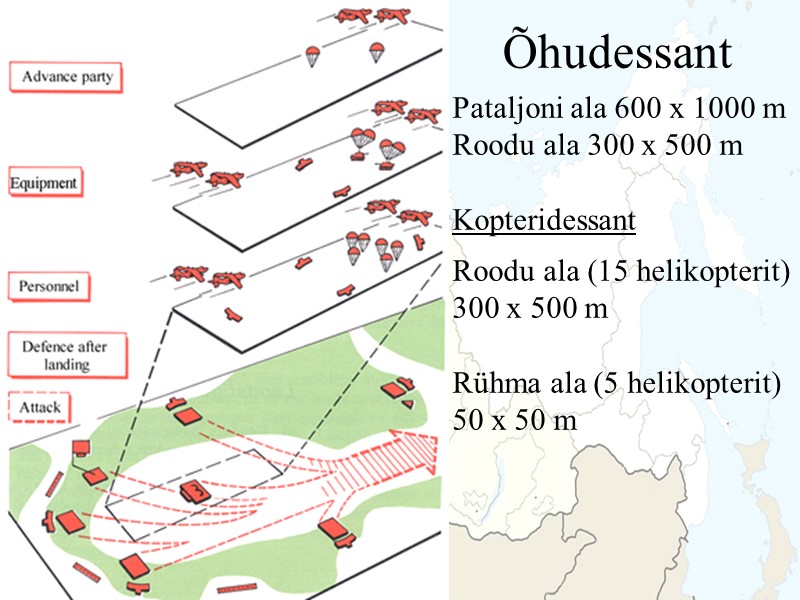

Õhudessant Pataljoni ala 600 x 1000 m Roodu ala 300 x 500 m Kopteridessant Roodu ala (15 helikopterit) 300 x 500 m Rühma ala (5 helikopterit) 50 x 50 m

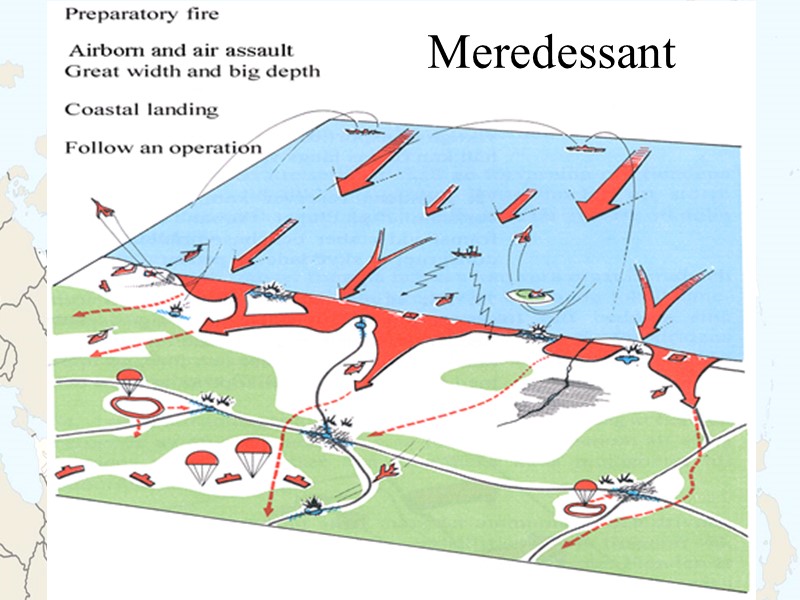

Meredessant
Luure soomukid

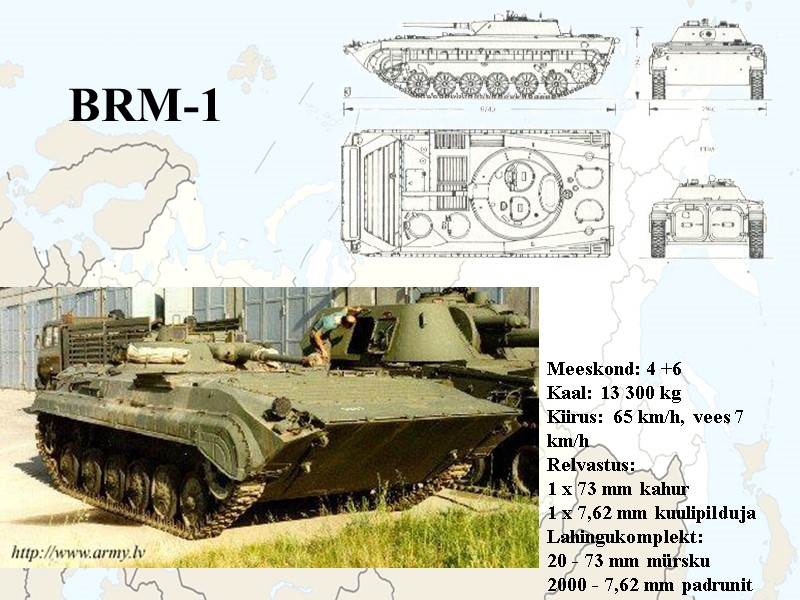

BRM-1 Meeskond: 4 +6 Kaal: 13 300 kg Kiirus: 65 km/h, vees 7 km/h Relvastus: 1 x 73 mm kahur 1 x 7,62 mm kuulipilduja Lahingukomplekt: 20 - 73 mm mürsku 2000 - 7,62 mm padrunit

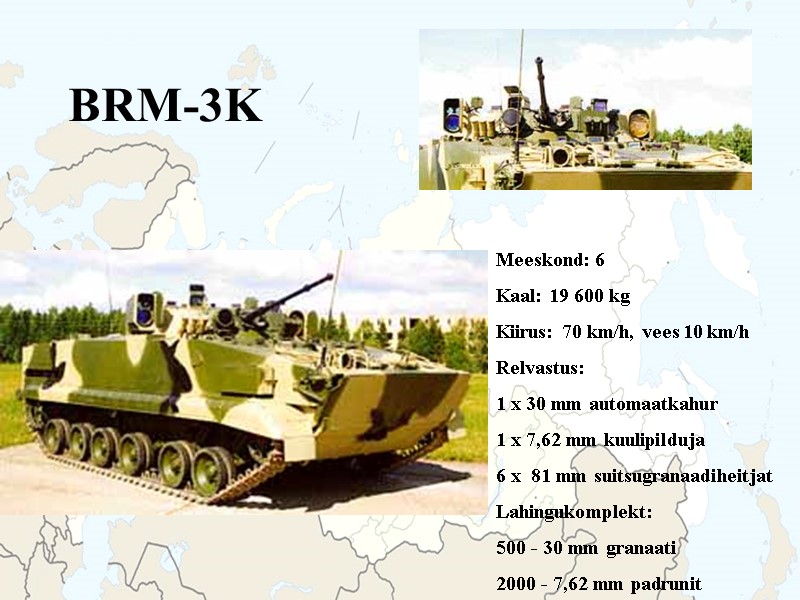

BRM-3K Meeskond: 6 Kaal: 19 600 kg Kiirus: 70 km/h, vees 10 km/h Relvastus: 1 x 30 mm automaatkahur 1 x 7,62 mm kuulipilduja 6 x 81 mm suitsugranaadiheitjat Lahingukomplekt: 500 - 30 mm granaati 2000 - 7,62 mm padrunit

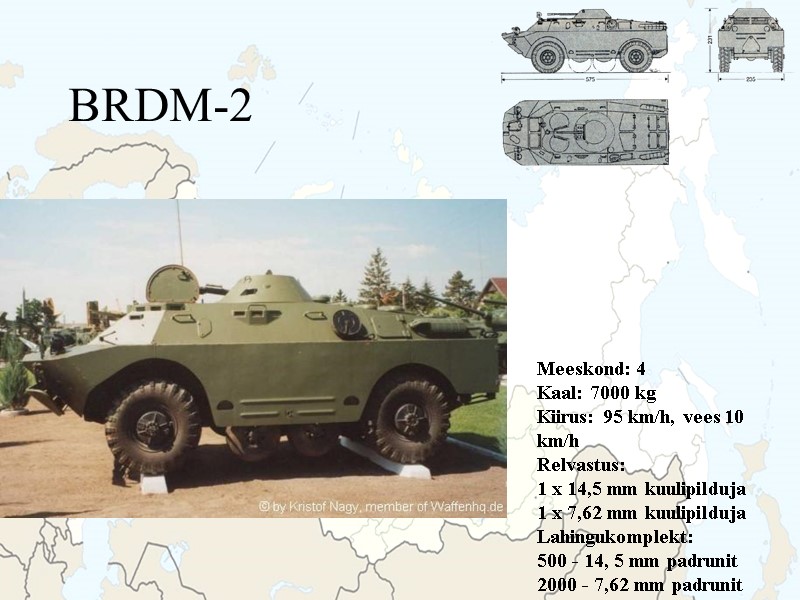

BRDM-2 Meeskond: 4 Kaal: 7000 kg Kiirus: 95 km/h, vees 10 km/h Relvastus: 1 x 14,5 mm kuulipilduja 1 x 7,62 mm kuulipilduja Lahingukomplekt: 500 - 14, 5 mm padrunit 2000 - 7,62 mm padrunit
PRP-3 Meeskond: 5 Kaal: 13 600 kg Kiirus: 70 km/h, vees 7 km/h Relvastus: 1 x 7,62 mm kuulipilduja Spetsiaalseadmed: lahinguväljavaatlusradar “SMALL FRED”, aktiivne ja passiivne öövaatlusseade, ABK kaitseseade
Suurtükid, raketiseadeldised

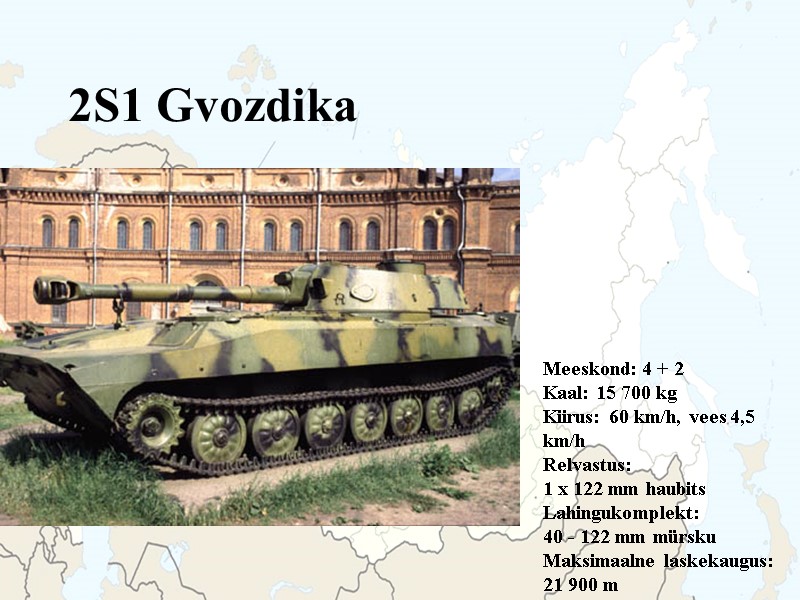

2S1 Gvozdika Meeskond: 4 + 2 Kaal: 15 700 kg Kiirus: 60 km/h, vees 4,5 km/h Relvastus: 1 x 122 mm haubits Lahingukomplekt: 40 - 122 mm mürsku Maksimaalne laskekaugus: 21 900 m

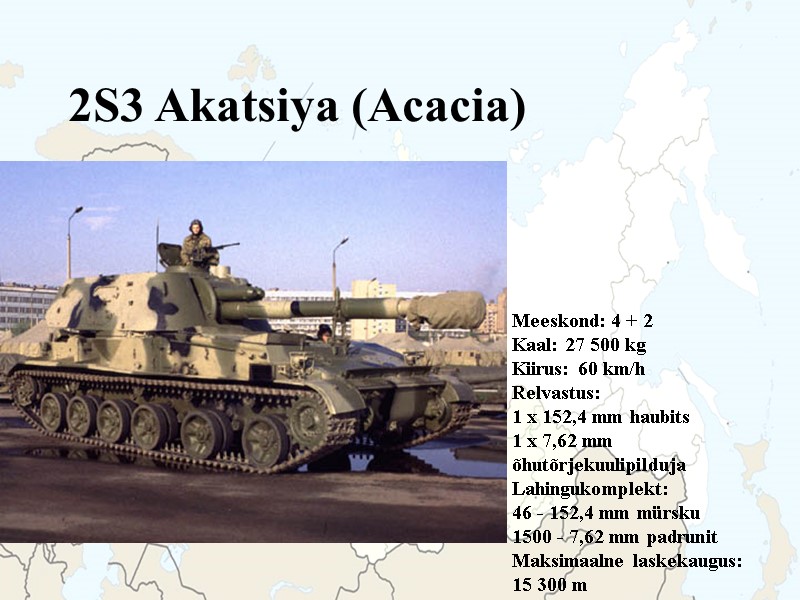

2S3 Akatsiya (Acacia) Meeskond: 4 + 2 Kaal: 27 500 kg Kiirus: 60 km/h Relvastus: 1 x 152,4 mm haubits 1 x 7,62 mm õhutõrjekuulipilduja Lahingukomplekt: 46 - 152,4 mm mürsku 1500 - 7,62 mm padrunit Maksimaalne laskekaugus: 15 300 m

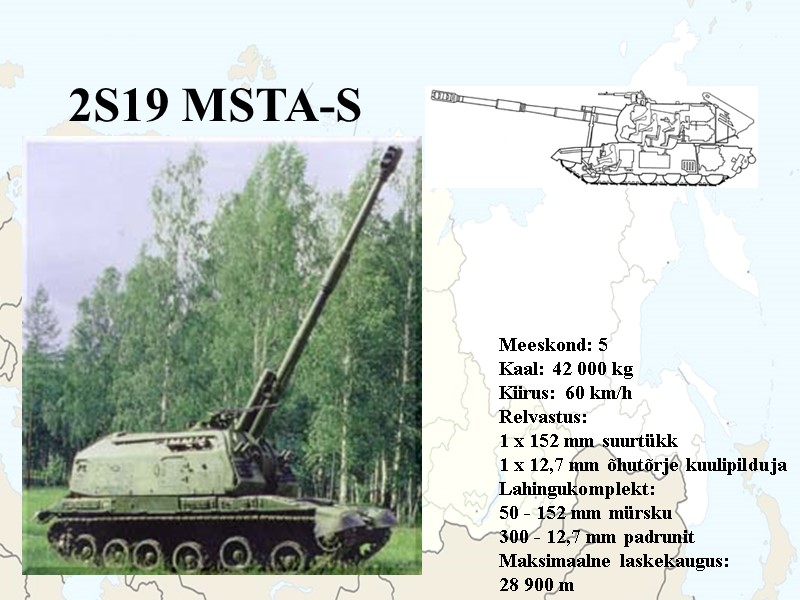

Meeskond: 5 Kaal: 42 000 kg Kiirus: 60 km/h Relvastus: 1 x 152 mm suurtükk 1 x 12,7 mm õhutõrje kuulipilduja Lahingukomplekt: 50 - 152 mm mürsku 300 - 12,7 mm padrunit Maksimaalne laskekaugus: 28 900 m 2S19 MSTA-S

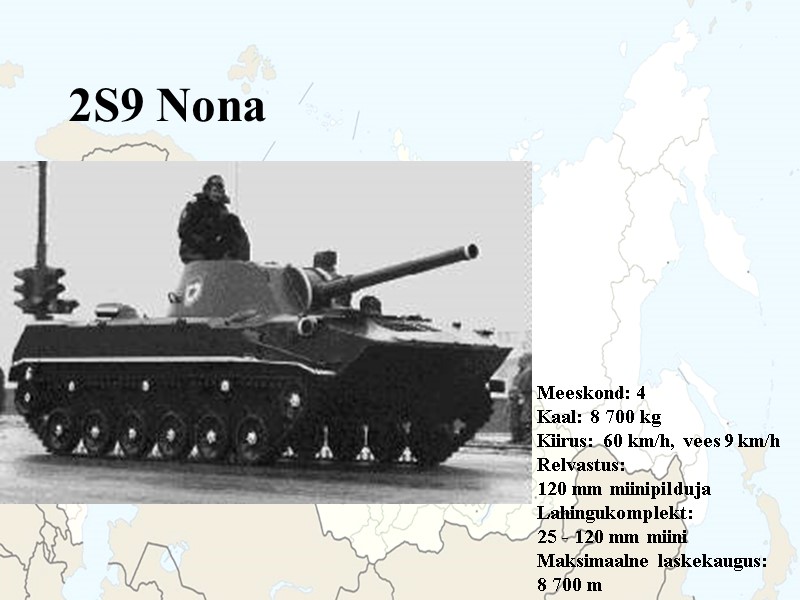

2S9 Nona Meeskond: 4 Kaal: 8 700 kg Kiirus: 60 km/h, vees 9 km/h Relvastus: 120 mm miinipilduja Lahingukomplekt: 25 - 120 mm miini Maksimaalne laskekaugus: 8 700 m

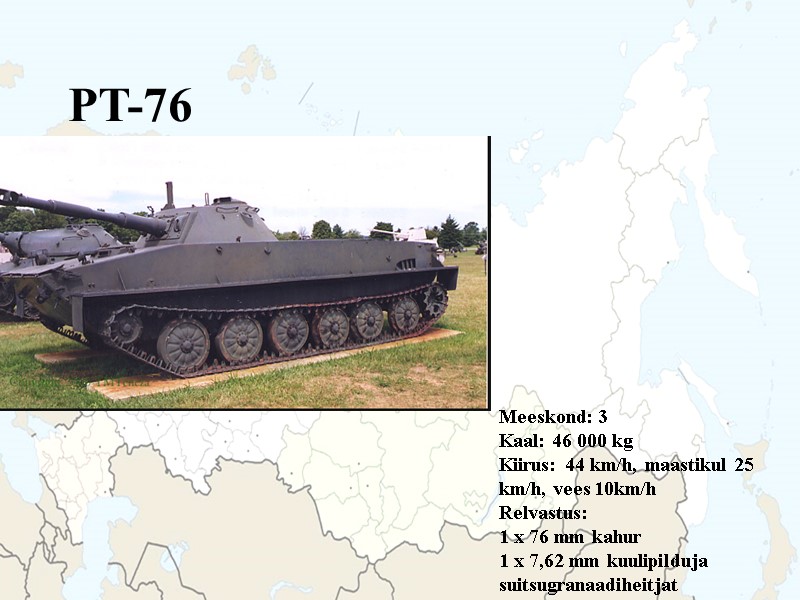

PT-76 Meeskond: 3 Kaal: 46 000 kg Kiirus: 44 km/h, maastikul 25 km/h, vees 10km/h Relvastus: 1 x 76 mm kahur 1 x 7,62 mm kuulipilduja suitsugranaadiheitjat

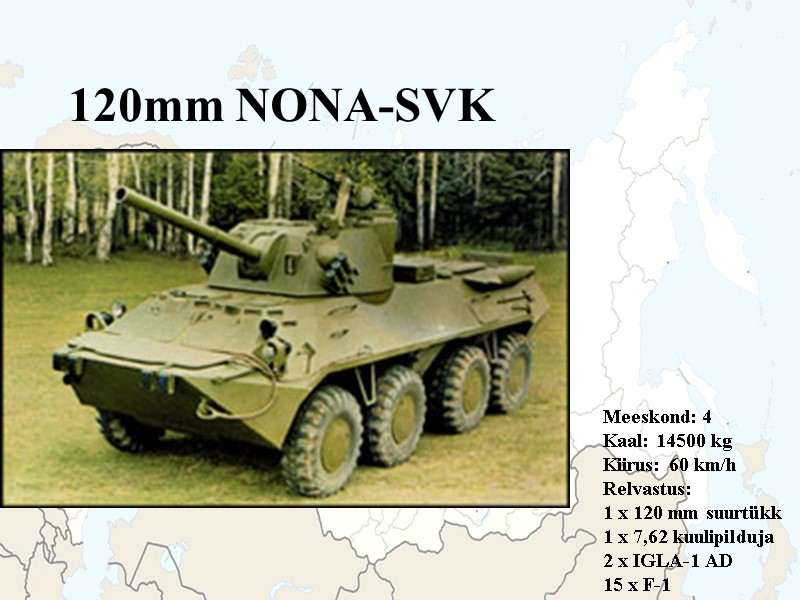

120mm NONA-SVK Meeskond: 4 Kaal: 14500 kg Kiirus: 60 km/h Relvastus: 1 x 120 mm suurtükk 1 x 7,62 kuulipilduja 2 x IGLA-1 AD 15 x F-1

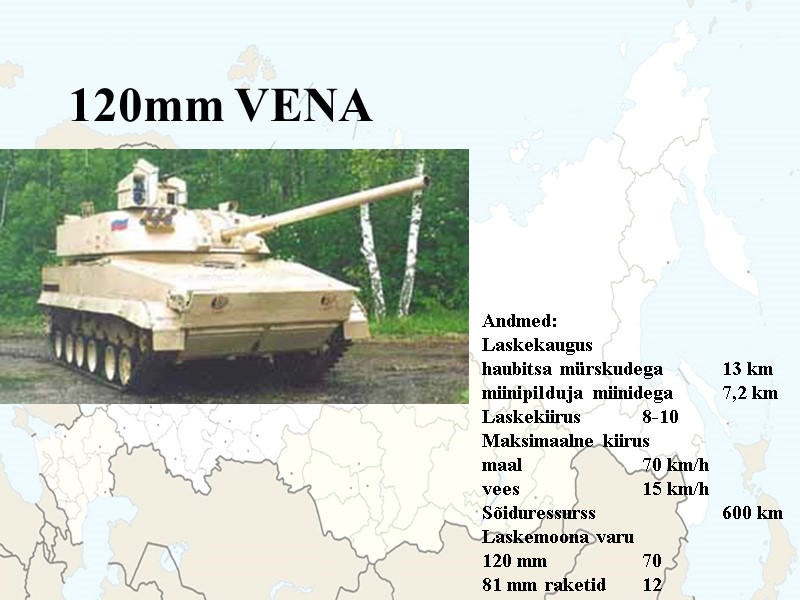

120mm VENA Andmed: Laskekaugus haubitsa mürskudega 13 km miinipilduja miinidega 7,2 km Laskekiirus 8-10 Maksimaalne kiirus maal 70 km/h vees 15 km/h Sõiduressurss 600 km Laskemoona varu 120 mm 70 81 mm raketid 12

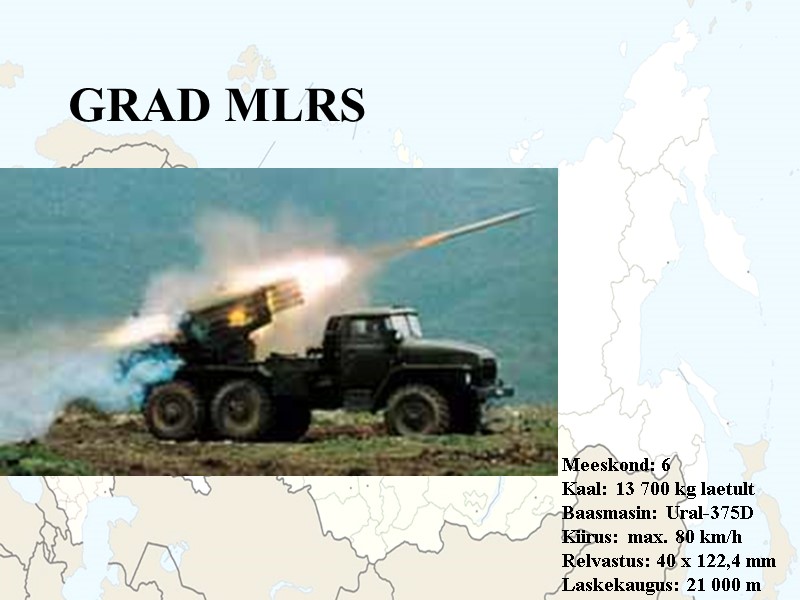

GRAD MLRS Meeskond: 6 Kaal: 13 700 kg laetult Baasmasin: Ural-375D Kiirus: max. 80 km/h Relvastus: 40 x 122,4 mm Laskekaugus: 21 000 m
Õhuvägi

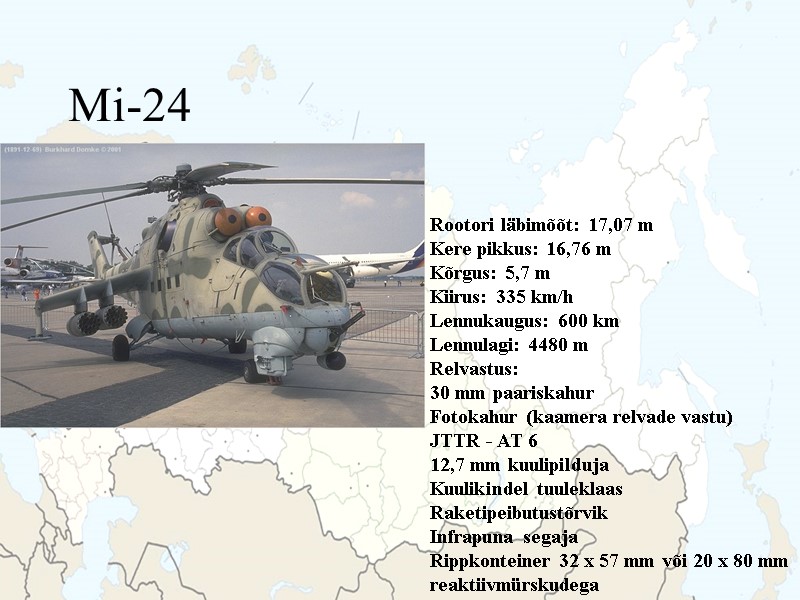

Mi-24 Rootori läbimõõt: 17,07 m Kere pikkus: 16,76 m Kõrgus: 5,7 m Kiirus: 335 km/h Lennukaugus: 600 km Lennulagi: 4480 m Relvastus: 30 mm paariskahur Fotokahur (kaamera relvade vastu) JTTR - AT 6 12,7 mm kuulipilduja Kuulikindel tuuleklaas Raketipeibutustõrvik Infrapuna segaja Rippkonteiner 32 x 57 mm või 20 x 80 mm reaktiivmürskudega

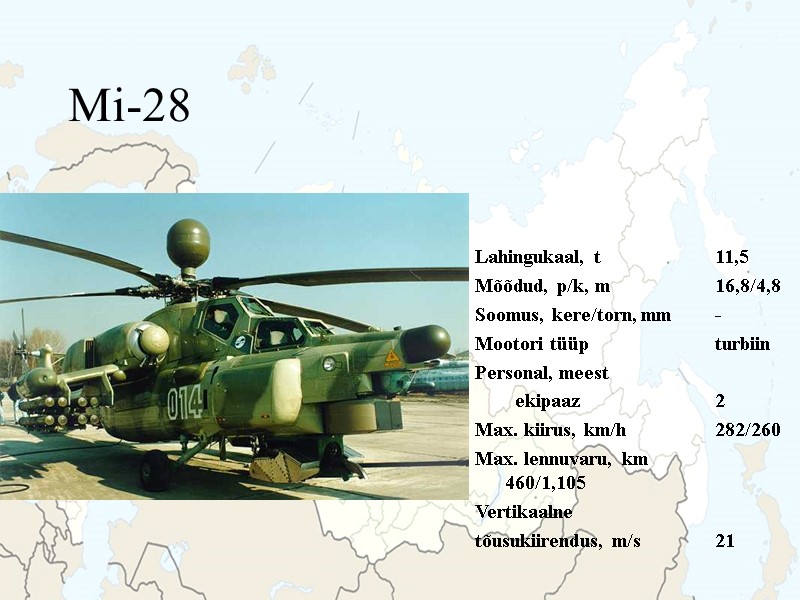

Mi-28 Lahingukaal, t 11,5 Mõõdud, p/k, m 16,8/4,8 Soomus, kere/torn, mm - Mootori tüüp turbiin Personal, meest ekipaaz 2 Max. kiirus, km/h 282/260 Max. lennuvaru, km 460/1,105 Vertikaalne tõusukiirendus, m/s 21

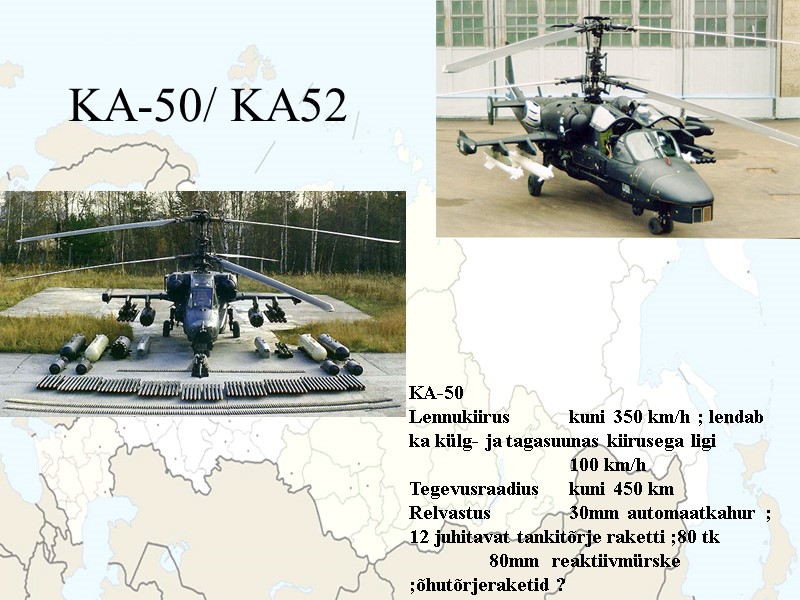

KA-50/ KA52 KA-50 Lennukiirus kuni 350 km/h ; lendab ka külg- ja tagasuunas kiirusega ligi 100 km/h Tegevusraadius kuni 450 km Relvastus 30mm automaatkahur ; 12 juhitavat tankitõrje raketti ;80 tk 80mm reaktiivmürske ;õhutõrjeraketid ?

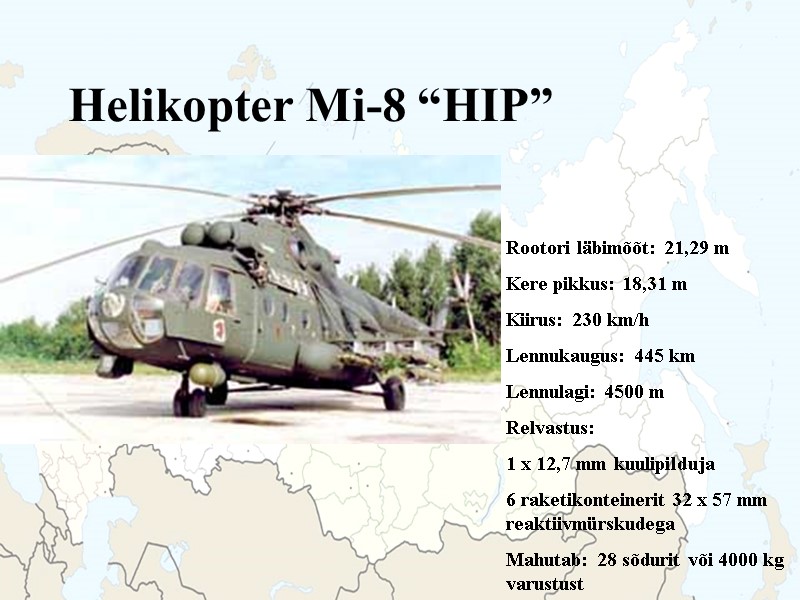

Helikopter Mi-8 “HIP” Rootori läbimõõt: 21,29 m Kere pikkus: 18,31 m Kiirus: 230 km/h Lennukaugus: 445 km Lennulagi: 4500 m Relvastus: 1 x 12,7 mm kuulipilduja 6 raketikonteinerit 32 x 57 mm reaktiivmürskudega Mahutab: 28 sõdurit või 4000 kg varustust

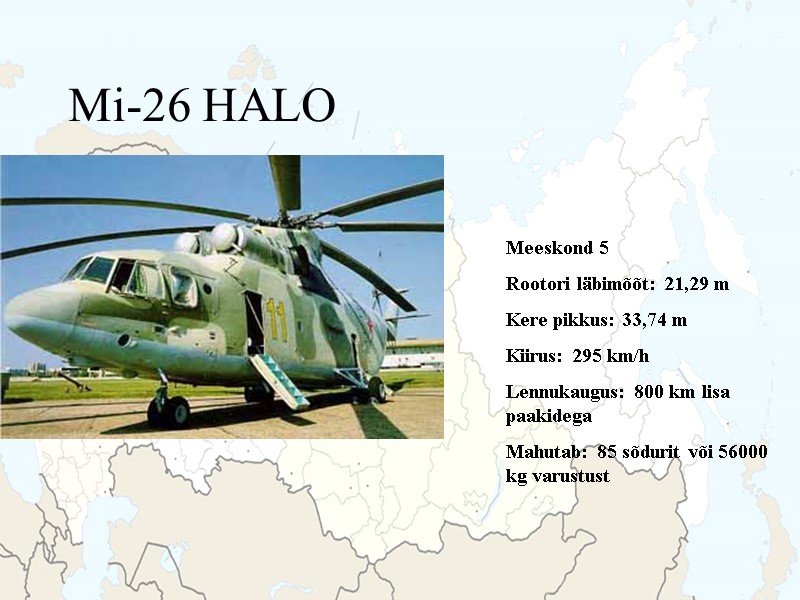

Mi-26 HALO Meeskond 5 Rootori läbimõõt: 21,29 m Kere pikkus: 33,74 m Kiirus: 295 km/h Lennukaugus: 800 km lisa paakidega Mahutab: 85 sõdurit või 56000 kg varustust

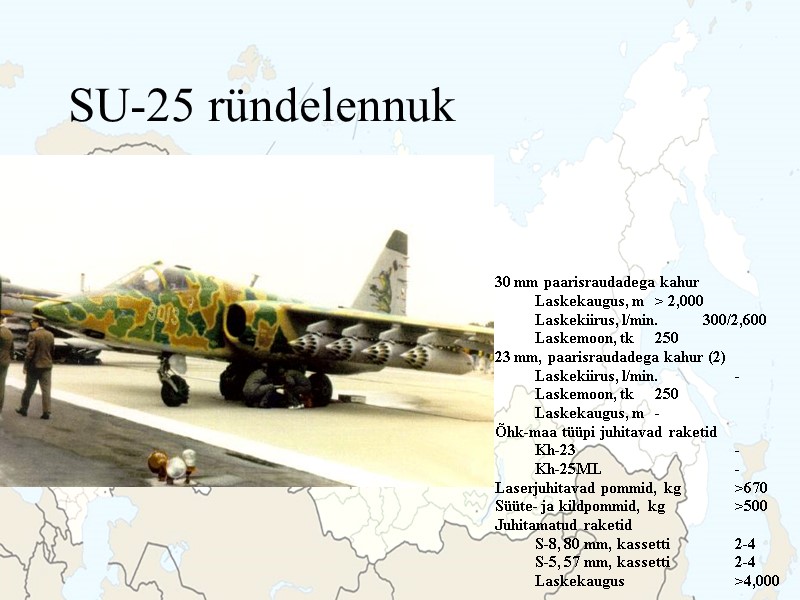

SU-25 ründelennuk 30 mm paarisraudadega kahur Laskekaugus, m > 2,000 Laskekiirus, l/min. 300/2,600 Laskemoon, tk 250 23 mm, paarisraudadega kahur (2) Laskekiirus, l/min. - Laskemoon, tk 250 Laskekaugus, m - Õhk-maa tüüpi juhitavad raketid Kh-23 - Kh-25ML - Laserjuhitavad pommid, kg >670 Süüte- ja kildpommid, kg >500 Juhitamatud raketid S-8, 80 mm, kassetti 2-4 S-5, 57 mm, kassetti 2-4 Laskekaugus >4,000

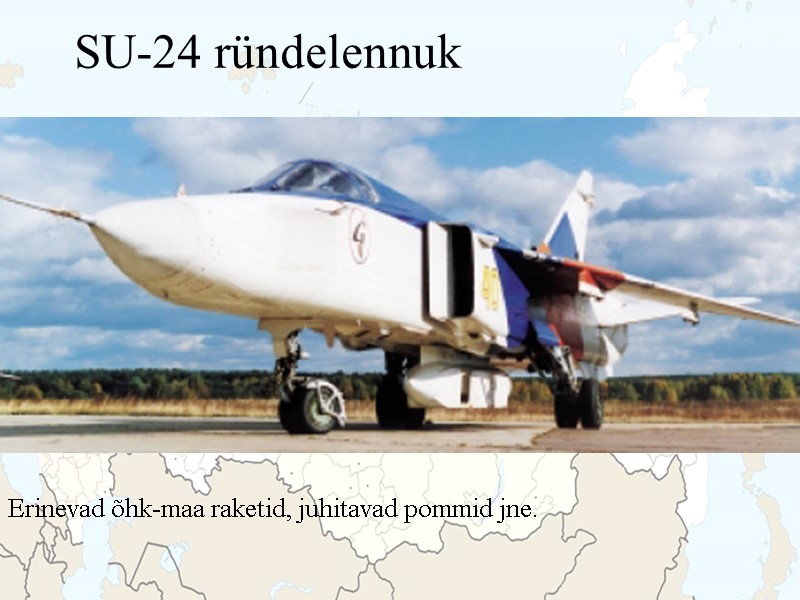

SU-24 ründelennuk Erinevad õhk-maa raketid, juhitavad pommid jne.

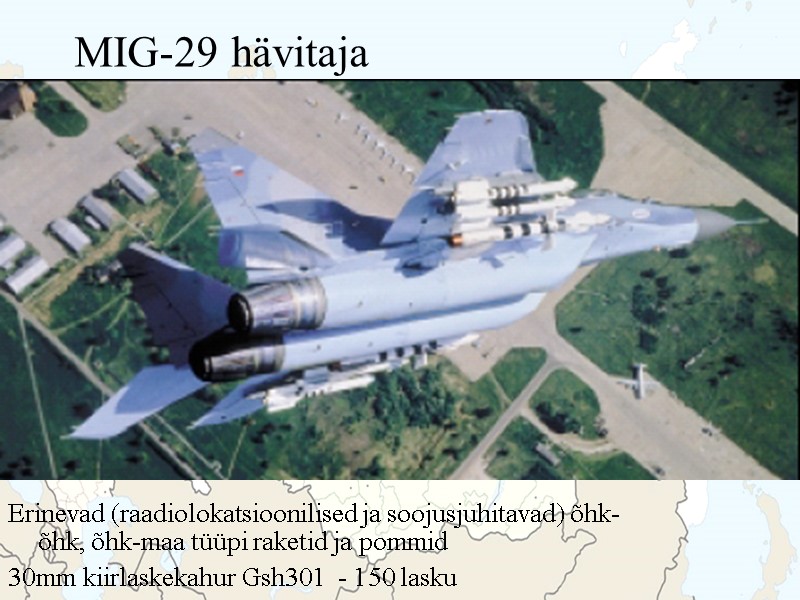

MIG-29 hävitaja Erinevad (raadiolokatsioonilised ja soojusjuhitavad) õhk-õhk, õhk-maa tüüpi raketid ja pommid 30mm kiirlaskekahur Gsh301 - 150 lasku
SU-27 hävitaja Erinevad õhk-õhk ja õhk-maa tüüpi raketid Erinevad (raadiolokatsioonilised ja soojusjuhitavad) õhk-õhk, õhk-maa tüüpi raketid ja pommid kuni 500 kg 30mm kiirlaskekahur Gsh301 - 150 lasku
Õhutõrjesoomukid

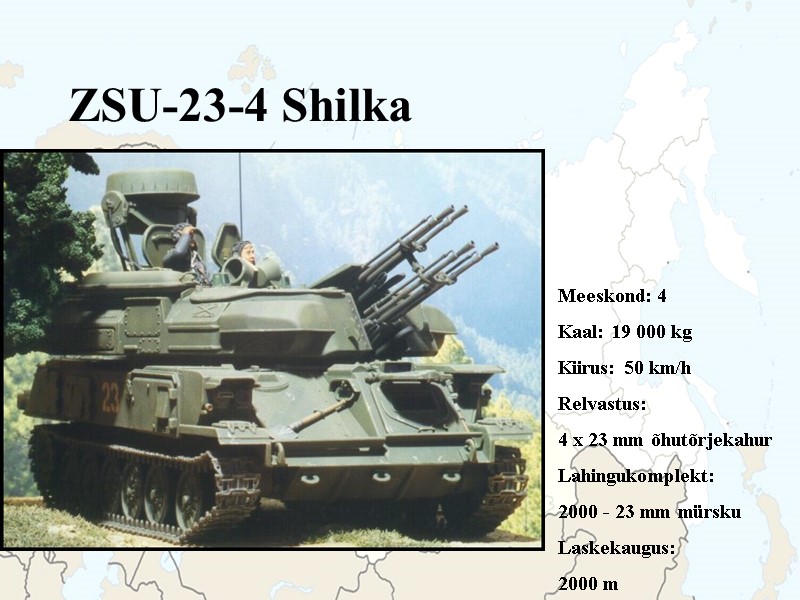

ZSU-23-4 Shilka Meeskond: 4 Kaal: 19 000 kg Kiirus: 50 km/h Relvastus: 4 x 23 mm õhutõrjekahur Lahingukomplekt: 2000 - 23 mm mürsku Laskekaugus: 2000 m

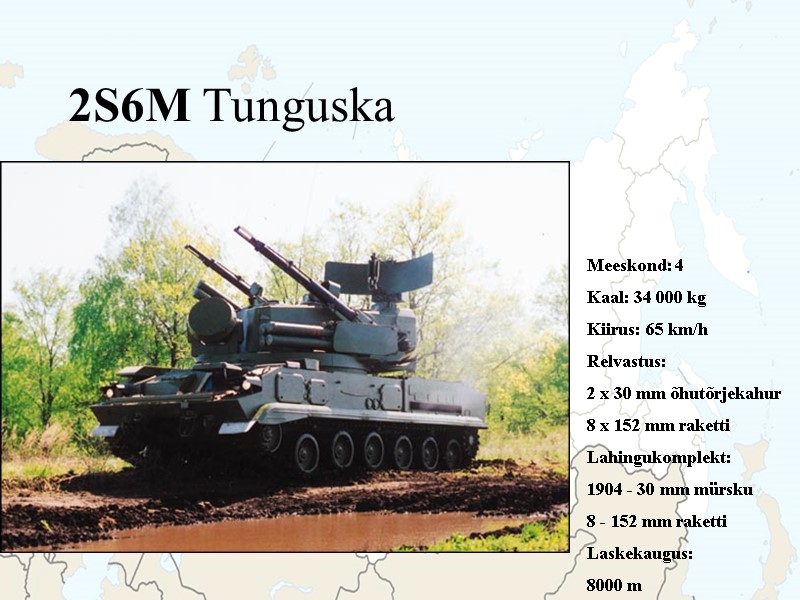

2S6M Tunguska Meeskond: 4 Kaal: 34 000 kg Kiirus: 65 km/h Relvastus: 2 x 30 mm õhutõrjekahur 8 x 152 mm raketti Lahingukomplekt: 1904 - 30 mm mürsku 8 - 152 mm raketti Laskekaugus: 8000 m
Muud sõidukid

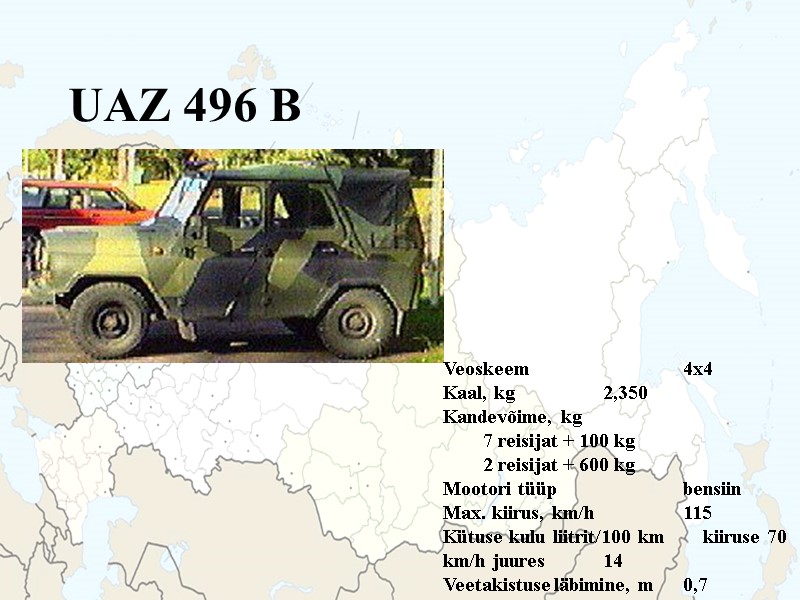

UAZ 496 B Veoskeem 4x4 Kaal, kg 2,350 Kandevõime, kg 7 reisijat + 100 kg 2 reisijat + 600 kg Mootori tüüp bensiin Max. kiirus, km/h 115 Kütuse kulu liitrit/100 km kiiruse 70 km/h juures 14 Veetakistuse läbimine, m 0,7

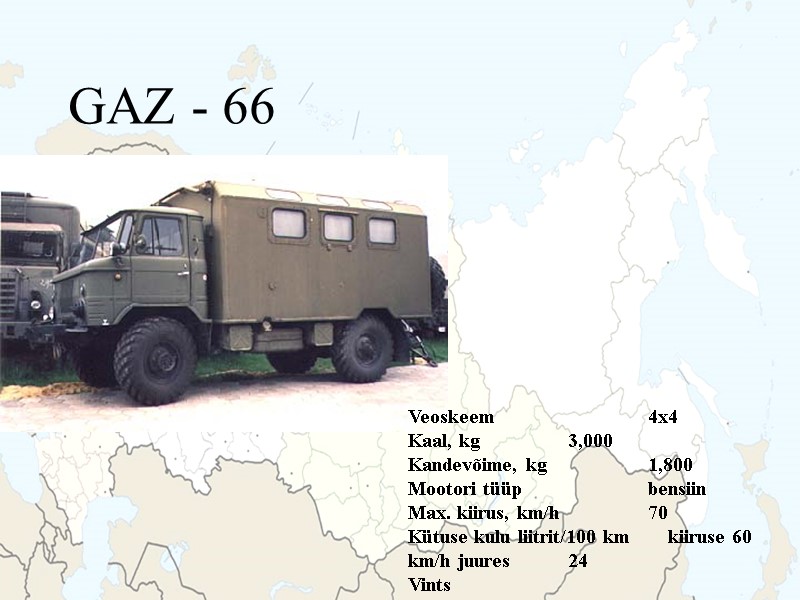

GAZ - 66 Veoskeem 4x4 Kaal, kg 3,000 Kandevõime, kg 1,800 Mootori tüüp bensiin Max. kiirus, km/h 70 Kütuse kulu liitrit/100 km kiiruse 60 km/h juures 24 Vints

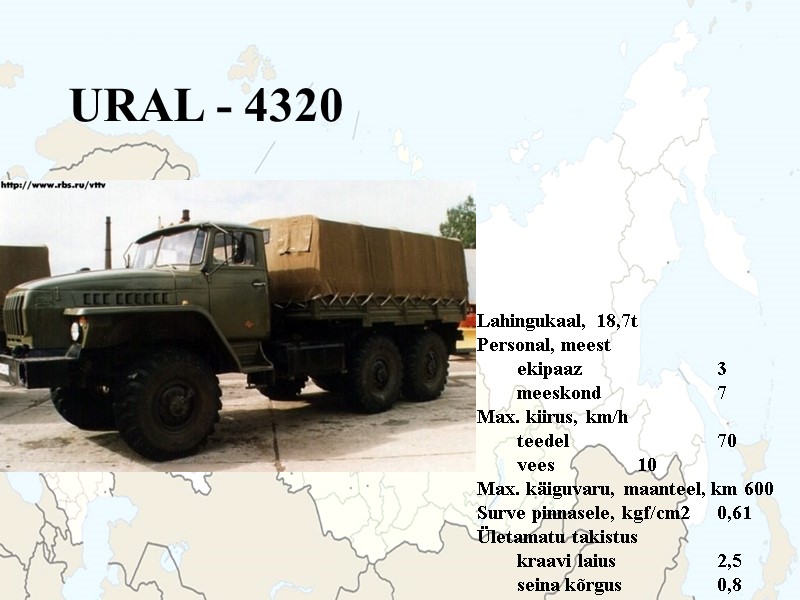

URAL - 4320 Lahingukaal, 18,7t Personal, meest ekipaaz 3 meeskond 7 Max. kiirus, km/h teedel 70 vees 10 Max. käiguvaru, maanteel, km 600 Surve pinnasele, kgf/cm2 0,61 Ületamatu takistus kraavi laius 2,5 seina kõrgus 0,8

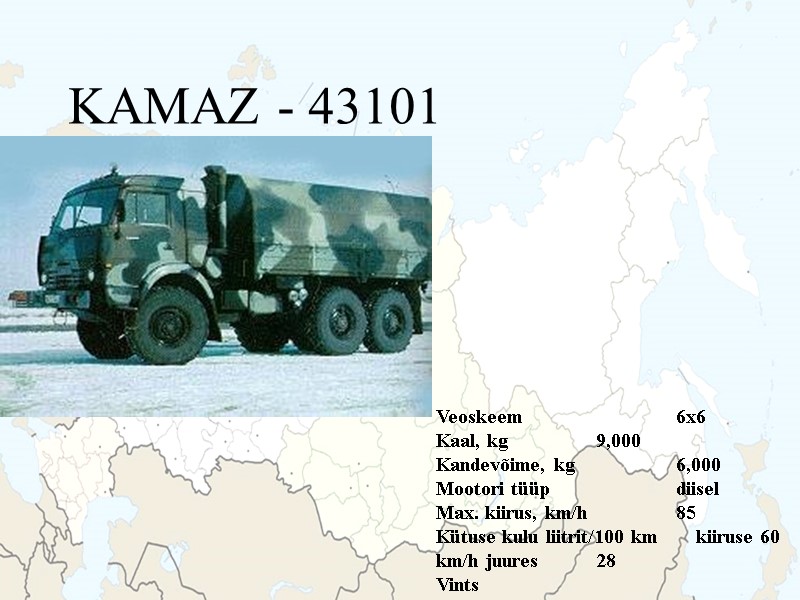

KAMAZ - 43101 Veoskeem 6x6 Kaal, kg 9,000 Kandevõime, kg 6,000 Mootori tüüp diisel Max. kiirus, km/h 85 Kütuse kulu liitrit/100 km kiiruse 60 km/h juures 28 Vints

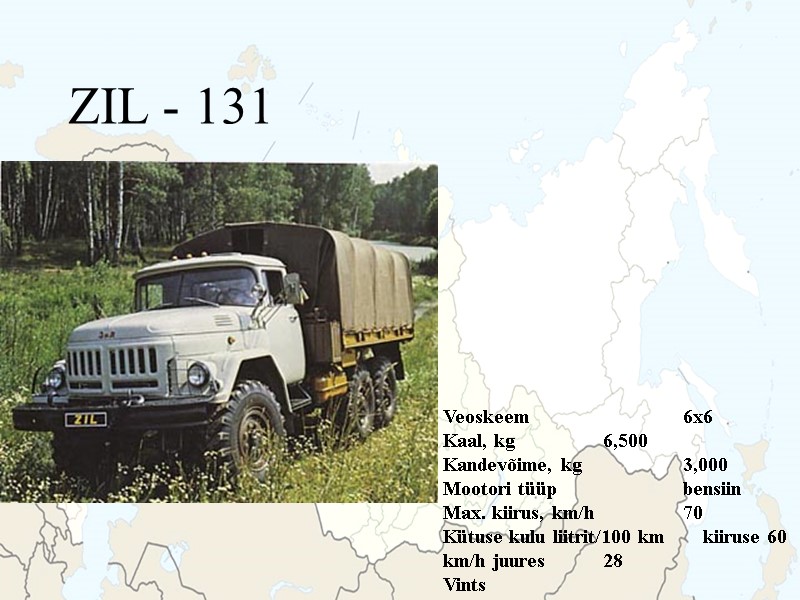

ZIL - 131 Veoskeem 6x6 Kaal, kg 6,500 Kandevõime, kg 3,000 Mootori tüüp bensiin Max. kiirus, km/h 70 Kütuse kulu liitrit/100 km kiiruse 60 km/h juures 28 Vints

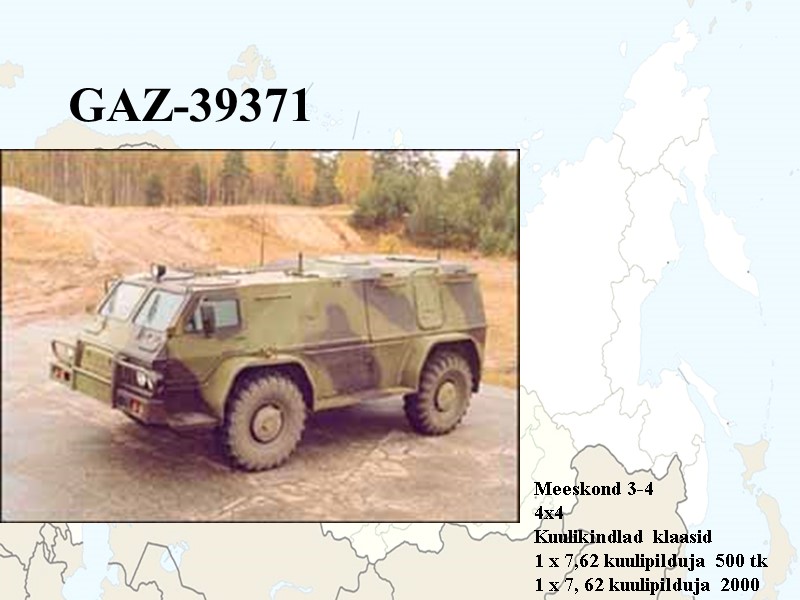

GAZ-39371 Meeskond 3-4 4x4 Kuulikindlad klaasid 1 x 7,62 kuulipilduja 500 tk 1 x 7, 62 kuulipilduja 2000

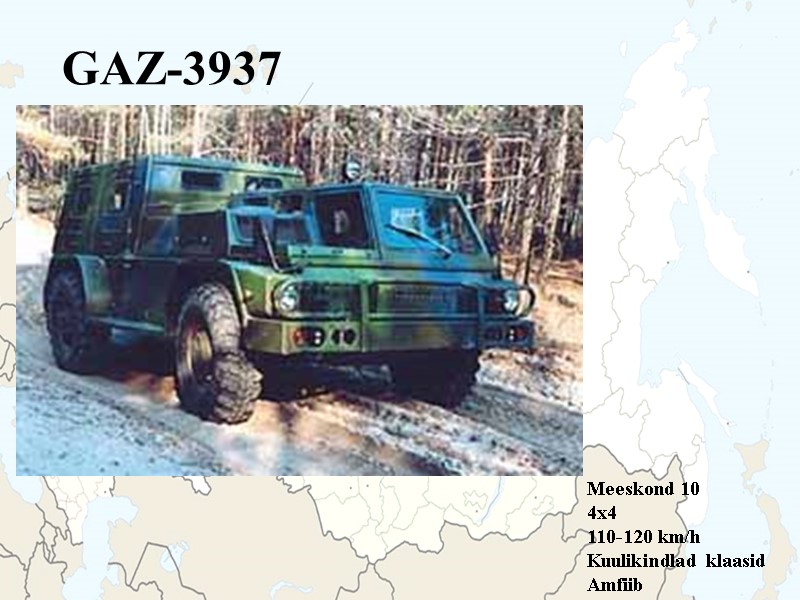

GAZ-3937 Meeskond 10 4x4 110-120 km/h Kuulikindlad klaasid Amfiib
