ВЕКТОРНАЯ И РАСТРОВАЯ ГРАФИКА
КОМПЬЮТЕРНЫЕ ИЗОБРАЖЕНИЯ Компьютерные изображения РАСТРОВЫЕ ВЕКТОРНЫЕ
ГРАФИЧЕСКИЕ РЕДАКТОРЫ Для обработки изображений на компьютере используются специальные программы — графические редакторы. Графический редактор – программа для создания, редактирования и просмотра графических изображений. Растровые Paint Adobe Photoshop Векторные Corel. DRAW Macromedia Flash MX ГР встроенный в Word

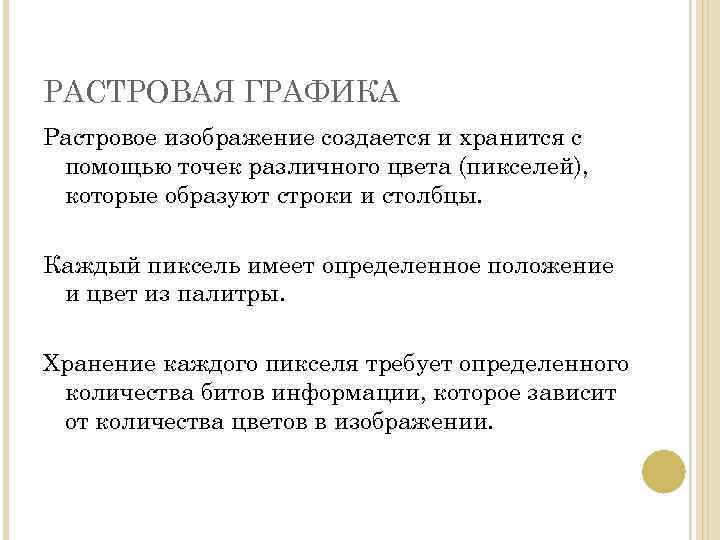

РАСТРОВАЯ ГРАФИКА Растровое изображение создается и хранится с помощью точек различного цвета (пикселей), которые образуют строки и столбцы. Каждый пиксель имеет определенное положение и цвет из палитры. Хранение каждого пикселя требует определенного количества битов информации, которое зависит от количества цветов в изображении.

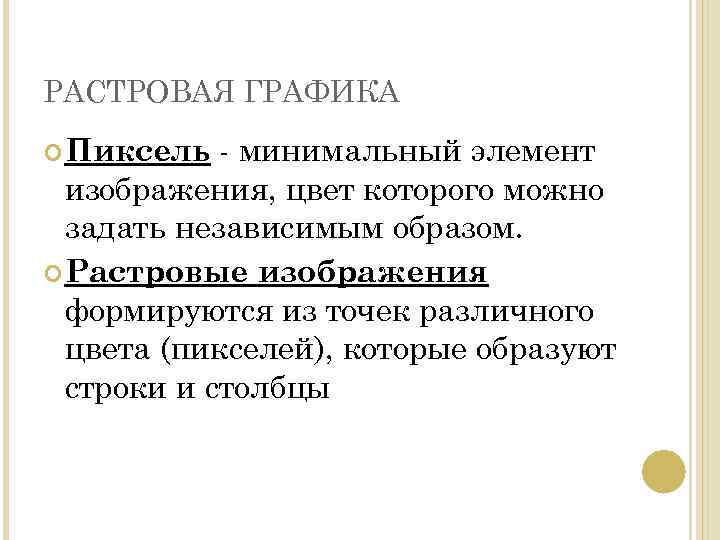

РАСТРОВАЯ ГРАФИКА - минимальный элемент изображения, цвет которого можно задать независимым образом. Растровые изображения формируются из точек различного цвета (пикселей), которые образуют строки и столбцы Пиксель
РАСТРОВАЯ ГРАФИКА Качество растрового изображения зависит от размера изображения (количества пикселей по горизонтали и вертикали) и количества цветов, которые можно задать для каждого пикселя. 16 x 16=256 пикселей для хранения каждого пикселя необходим 1 бит Объем рисунка = 256 бит = 32 байта

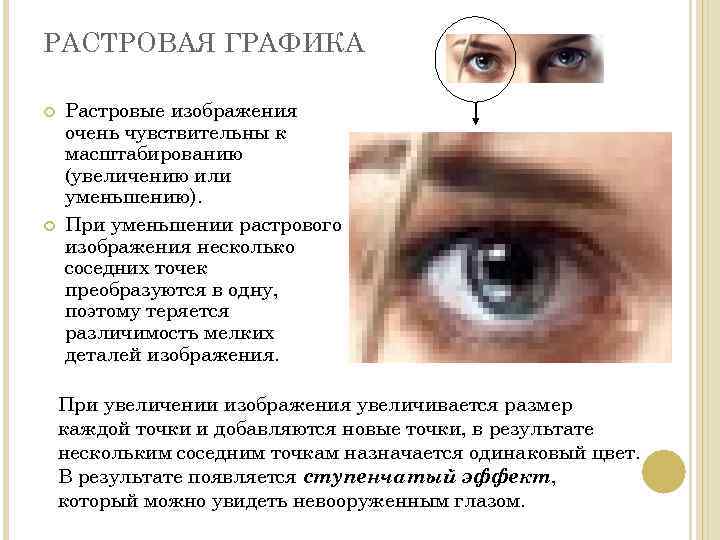

РАСТРОВАЯ ГРАФИКА Растровые изображения очень чувствительны к масштабированию (увеличению или уменьшению). При уменьшении растрового изображения несколько соседних точек преобразуются в одну, поэтому теряется различимость мелких деталей изображения. При увеличении изображения увеличивается размер каждой точки и добавляются новые точки, в результате нескольким соседним точкам назначается одинаковый цвет. В результате появляется ступенчатый эффект, который можно увидеть невооруженным глазом.
РАСТРОВАЯ ГРАФИКА Достоинства растровой графики Каждый пиксель независим друг от друга Техническая реализуемость автоматизации ввода (оцифровки) изобразительной информации. Существует развитая система внешних устройств для ввода изображений (к ним относятся сканеры, видеокамеры, цифровые фотокамеры, графические планшеты). Фотореалистичность (можно получать живописные эффекты, например, туман или дымку, добиваться тончайшей нюансировки цвета, создавать перспективную глубину и нерезкость, размытость и т. д. ) Форматы файлов, предназначенные для сохранения точечных изображений, являются стандартными, поэтому не имеет решающего значения, в каком графическом редакторе создано то или иное изображение.
ВЕКТОРНАЯ ГРАФИКА Векторные графические изображения являются оптимальным средством хранения высокоточных графических объектов (чертежи, схемы и пр. ), для которых имеет значение сохранение четких и ясных контуров. Векторные изображения формируются из объектов (точка, линия, окружность, прямоугольник и пр. ), которые хранятся в памяти компьютера в виде графических примитивов и описывающих их математических формул.

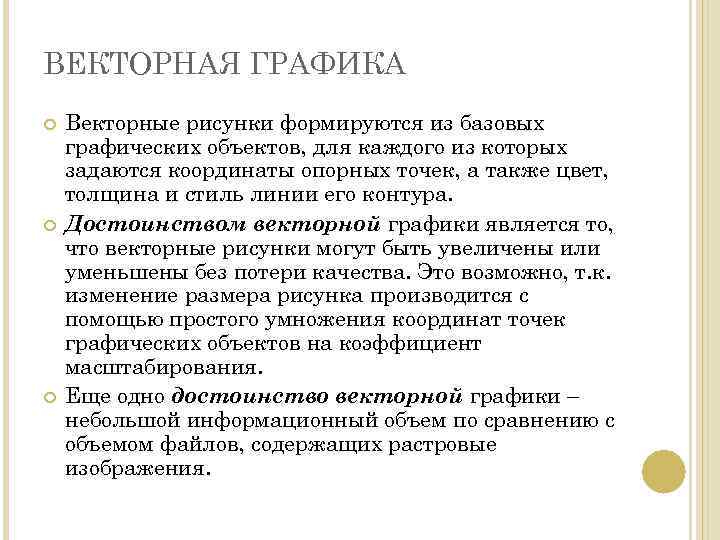

ВЕКТОРНАЯ ГРАФИКА Векторные рисунки формируются из базовых графических объектов, для каждого из которых задаются координаты опорных точек, а также цвет, толщина и стиль линии его контура. Достоинством векторной графики является то, что векторные рисунки могут быть увеличены или уменьшены без потери качества. Это возможно, т. к. изменение размера рисунка производится с помощью простого умножения координат точек графических объектов на коэффициент масштабирования. Еще одно достоинство векторной графики – небольшой информационный объем по сравнению с объемом файлов, содержащих растровые изображения.
СРАВНЕНИЕ ВЕКТОРНОЙ И РАСТРОВОЙ ГРАФИКИ Основной элемент изображения растровая графика векторная графика Основное применение Цвет и форма Создание неотделимы, но цвет фотореалистических первичен, а форма изображений с точка (в экранном является производной от тонкими цветовыми изображении пиксел) цвета переходами - это (без цвета, форма не портрет, пейзаж, существует) живописный коллаж Цвет и форма Используются для независимы друг от отображения друга, и форма объектов с чёткой первична, а цвет - границей и ясными заполнитель формы деталями - это линия(контур) прямая или кривая (без контура, цвет не шрифт, логотип, существует) графический знак, орнамент, декоративная композиция Цвет и форма

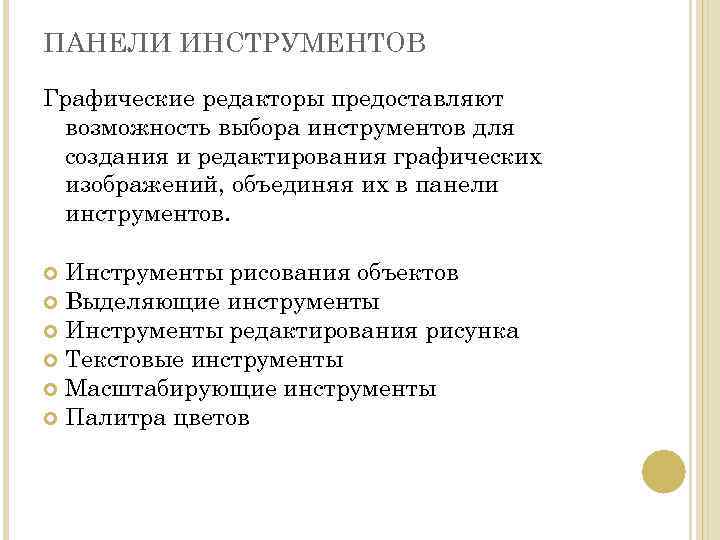

ПАНЕЛИ ИНСТРУМЕНТОВ Графические редакторы предоставляют возможность выбора инструментов для создания и редактирования графических изображений, объединяя их в панели инструментов. Инструменты рисования объектов Выделяющие инструменты Инструменты редактирования рисунка Текстовые инструменты Масштабирующие инструменты Палитра цветов

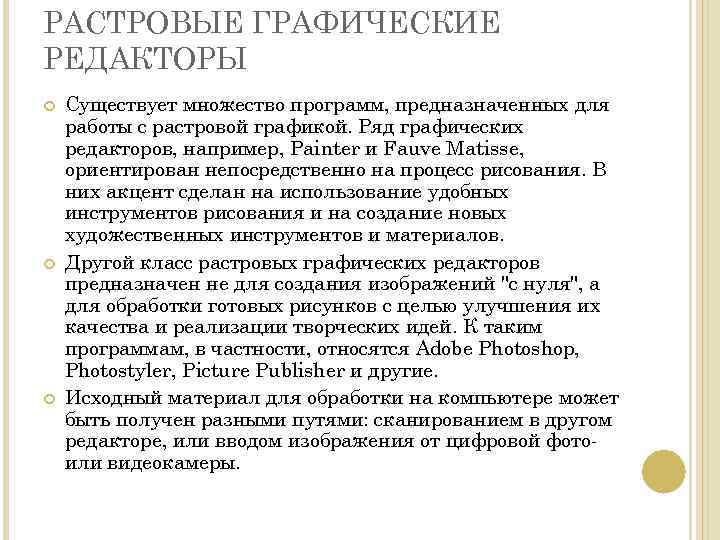

РАСТРОВЫЕ ГРАФИЧЕСКИЕ РЕДАКТОРЫ Существует множество программ, предназначенных для работы с растровой графикой. Ряд графических редакторов, например, Painter и Fauve Matisse, ориентирован непосредственно на процесс рисования. В них акцент сделан на использование удобных инструментов рисования и на создание новых художественных инструментов и материалов. Другой класс растровых графических редакторов предназначен не для создания изображений "с нуля", а для обработки готовых рисунков с целью улучшения их качества и реализации творческих идей. К таким программам, в частности, относятся Adobe Photoshop, Photostyler, Picture Publisher и другие. Исходный материал для обработки на компьютере может быть получен разными путями: сканированием в другом редакторе, или вводом изображения от цифровой фотоили видеокамеры.
РАСТРОВЫЕ ГРАФИЧЕСКИЕ РЕДАКТОРЫ Растровые графические редакторы являются наилучшим средством обработки цифровых фотографий и отсканированных изображений, поскольку позволяют повышать их качество путем изменения цветовой палитры изображения и даже цвета каждого отдельного пикселя. Можно повысить яркость и контрастность старых или некачественных фотографий, удалить мелкие дефекты изображения (например, царапины), преобразовать черно-белое изображение в цветное и т. д. Кроме того, растровые графические редакторы можно использовать для художественного творчества путем использования различных эффектов преобразования изображения. Обычную фотографию можно превратить в мозаичное панно, рисунок карандашом или рельефное изображение.

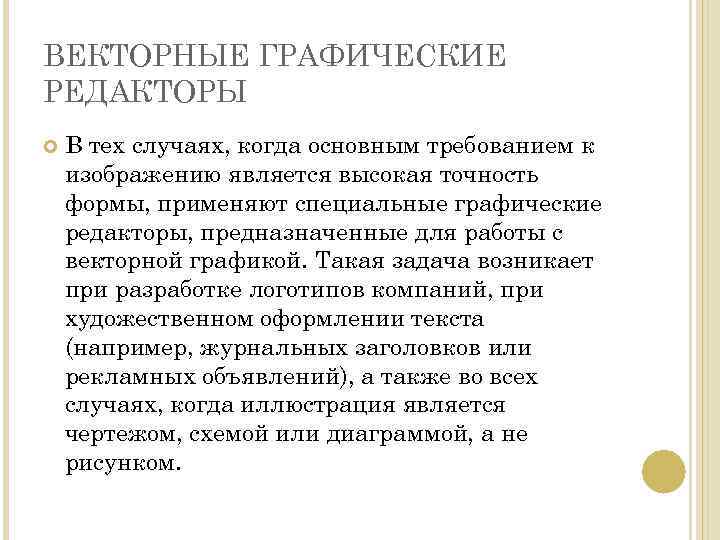

ВЕКТОРНЫЕ ГРАФИЧЕСКИЕ РЕДАКТОРЫ В тех случаях, когда основным требованием к изображению является высокая точность формы, применяют специальные графические редакторы, предназначенные для работы с векторной графикой. Такая задача возникает при разработке логотипов компаний, при художественном оформлении текста (например, журнальных заголовков или рекламных объявлений), а также во всех случаях, когда иллюстрация является чертежом, схемой или диаграммой, а не рисунком.

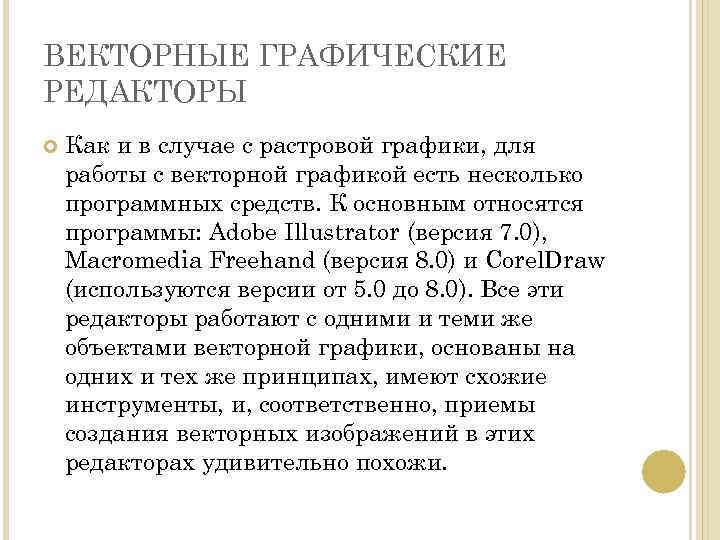

ВЕКТОРНЫЕ ГРАФИЧЕСКИЕ РЕДАКТОРЫ Как и в случае с растровой графики, для работы с векторной графикой есть несколько программных средств. К основным относятся программы: Adobe Illustrator (версия 7. 0), Macromedia Freehand (версия 8. 0) и Corel. Draw (используются версии от 5. 0 до 8. 0). Все эти редакторы работают с одними и теми же объектами векторной графики, основаны на одних и тех же принципах, имеют схожие инструменты, и, соответственно, приемы создания векторных изображений в этих редакторах удивительно похожи.

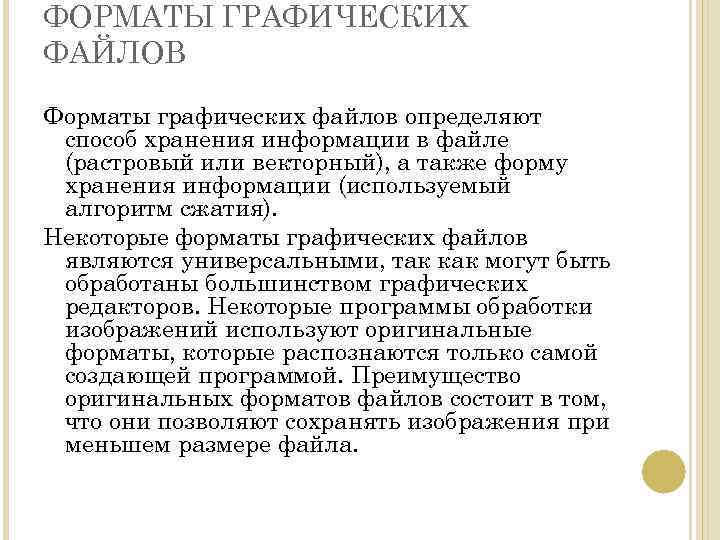

ФОРМАТЫ ГРАФИЧЕСКИХ ФАЙЛОВ Форматы графических файлов определяют способ хранения информации в файле (растровый или векторный), а также форму хранения информации (используемый алгоритм сжатия). Некоторые форматы графических файлов являются универсальными, так как могут быть обработаны большинством графических редакторов. Некоторые программы обработки изображений используют оригинальные форматы, которые распознаются только самой создающей программой. Преимущество оригинальных форматов файлов состоит в том, что они позволяют сохранять изображения при меньшем размере файла.

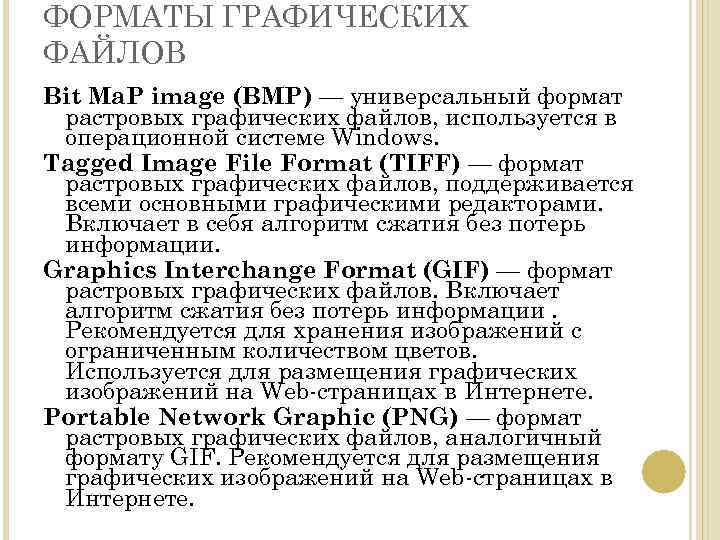

ФОРМАТЫ ГРАФИЧЕСКИХ ФАЙЛОВ Bit Ma. P image (BMP) — универсальный формат растровых графических файлов, используется в операционной системе Windows. Tagged Image File Format (TIFF) — формат растровых графических файлов, поддерживается всеми основными графическими редакторами. Включает в себя алгоритм сжатия без потерь информации. Graphics Interchange Format (GIF) — формат растровых графических файлов. Включает алгоритм сжатия без потерь информации. Рекомендуется для хранения изображений с ограниченным количеством цветов. Используется для размещения графических изображений на Web-страницах в Интернете. Portable Network Graphic (PNG) — формат растровых графических файлов, аналогичный формату GIF. Рекомендуется для размещения графических изображений на Web-страницах в Интернете.

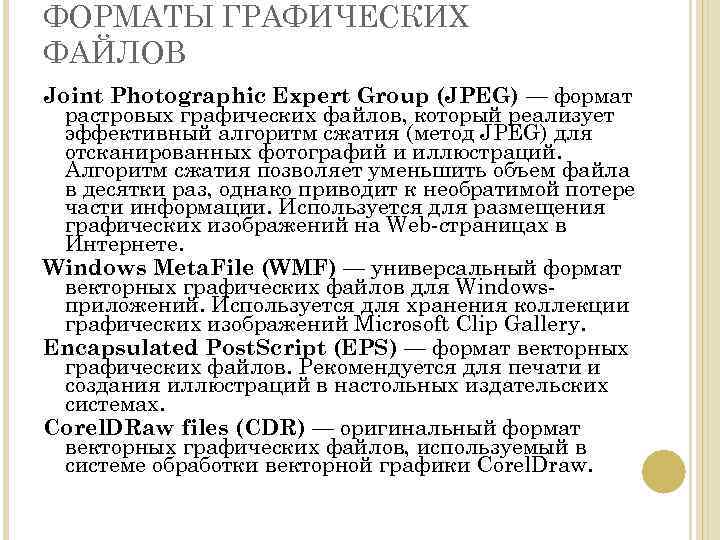

ФОРМАТЫ ГРАФИЧЕСКИХ ФАЙЛОВ Joint Photographic Expert Group (JPEG) — формат растровых графических файлов, который реализует эффективный алгоритм сжатия (метод JPEG) для отсканированных фотографий и иллюстраций. Алгоритм сжатия позволяет уменьшить объем файла в десятки раз, однако приводит к необратимой потере части информации. Используется для размещения графических изображений на Web-страницах в Интернете. Windows Meta. File (WMF) — универсальный формат векторных графических файлов для Windowsприложений. Используется для хранения коллекции графических изображений Microsoft Clip Gallery. Encapsulated Post. Script (EPS) — формат векторных графических файлов. Рекомендуется для печати и создания иллюстраций в настольных издательских системах. Corel. DRaw files (CDR) — оригинальный формат векторных графических файлов, используемый в системе обработки векторной графики Corel. Draw.
ЗАПОЛНИТЕ ТАБЛИЦУ: Критерий сравнения Минимальный объект Достоинства Недостатки Применение Графические редакторы Форматы графических файлов Растровая графика Векторная графика
