ВАРИАТОРЫ Курсовая работа Лаптев Юрий СПб ГПУ 2012 гр. 1042/1
Введение Основное назначение вариатора – изменение передаточного отношения без разрыва мощности.
История создания 1877 годг––Чарльз Хант получает патент на производство 1490 Леонардо да Винчи создает эскиз вариатора торового (тороидного) вариатора
Виды вариаторов Непрерывного действия Периодического действия Рычажные Инерционные Работающие трением Работающие зацеплением • С непосредственным контактом • С промежуточным звеном

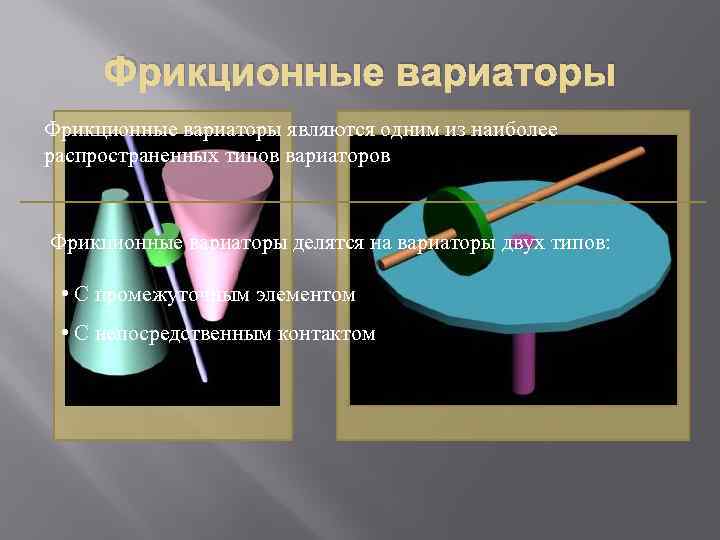

Фрикционные вариаторы являются одним из наиболее распространенных типов вариаторов Фрикционные вариаторы делятся на вариаторы двух типов: • С промежуточным элементом • С непосредственным контактом

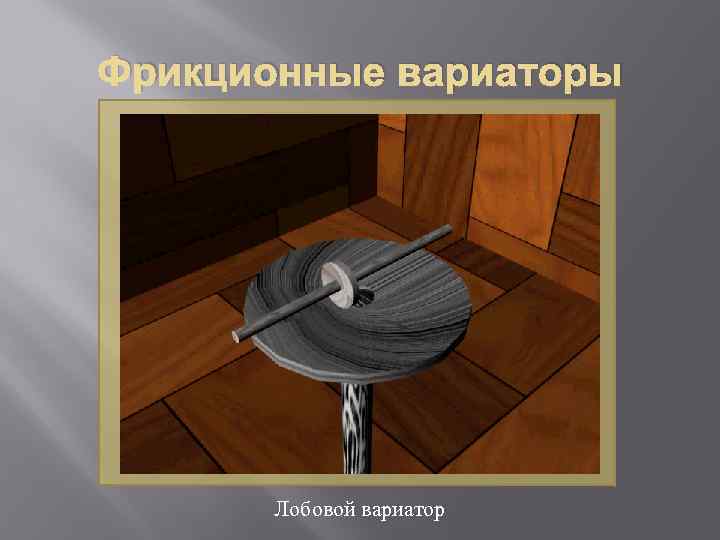

Фрикционные вариаторы Лобовой вариатор

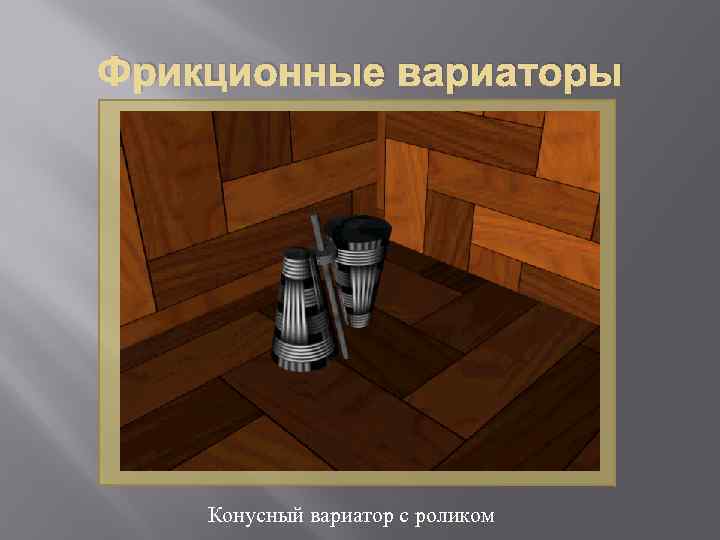

Фрикционные вариаторы Конусный вариатор с роликом
Фрикционные вариаторы Торовый вариатор
Вариаторы с гибкой связью – второй из наиболее распространенных видов вариаторов. Вариаторы с гибкой связью делятся по форме ремня, применяемого для передачи усилия: • Плоскоременные • Клиноременные

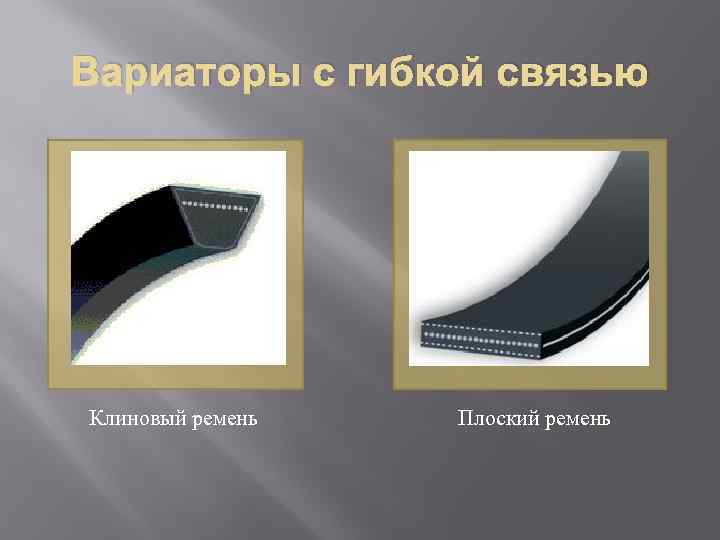

Вариаторы с гибкой связью Клиновый ремень Плоский ремень
Сравнение вариаторов со ступенчатыми коробками передач Достоинства вариатора: • Плавное и точное изменение передаточного отношения • Отсутствие ударных нагрузок Недостатки вариатора: • Сложность изготовления и обслуживания • Небольшие передаваемые мощности

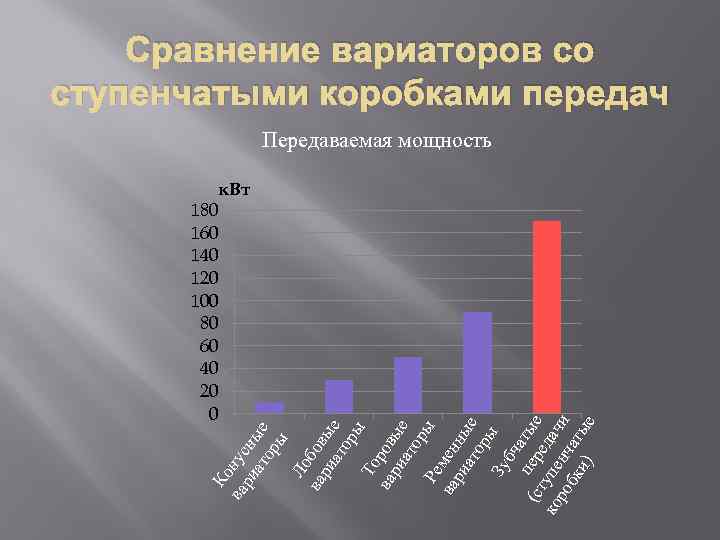

к. Вт 180 160 140 120 100 80 60 40 20 0 ва нус ри ны ат ор е ы Ло ва бов ри ые ат ор ы То ва ров ри ые ат ор ы Ре ме ва ри нны ат ор е ы Зу бч а (ст пере тые ко упе дач ро нч и бк ат и) ые Ко Сравнение вариаторов со ступенчатыми коробками передач Передаваемая мощность
% 100 90 80 70 60 50 40 30 20 10 0 Зу бч пе аты (ст ре е ко упе дач ро нч и бк ат и) ые Ва ре риа ме то нн ры ой с св яз ью То ва ров ри ые ат ор ы ва и ри кци ат он ор ны ы е Фр Сравнение вариаторов со ступенчатыми коробками передач КПД передачи
Сравнение вариаторов со ступенчатыми коробками передач

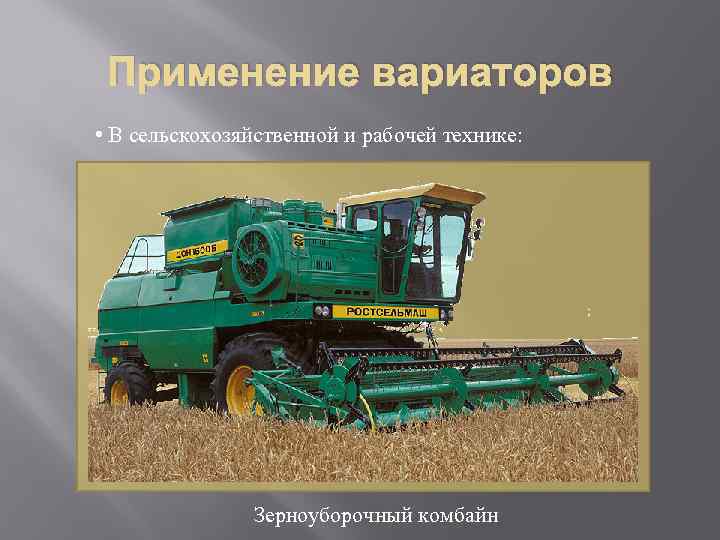

Применение вариаторов • В сельскохозяйственной и рабочей технике: Зерноуборочный комбайн

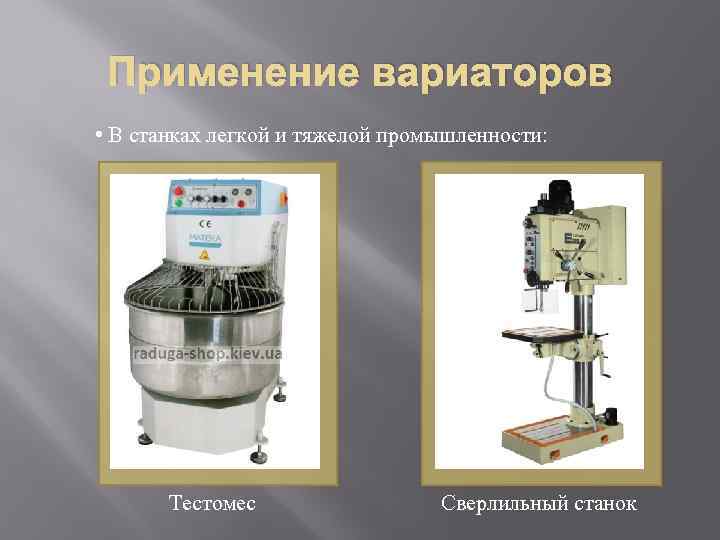

Применение вариаторов • В станках легкой и тяжелой промышленности: Тестомес Сверлильный станок

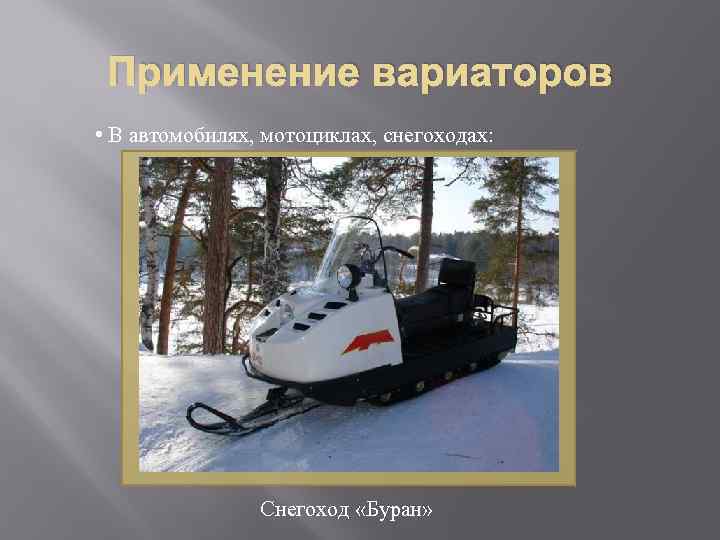

Применение вариаторов • В автомобилях, мотоциклах, снегоходах: Снегоход «Буран»

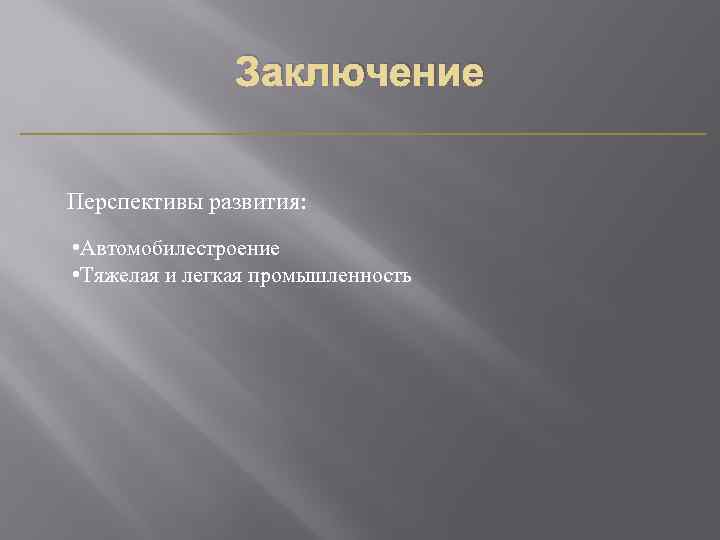

Заключение Перспективы развития: • Автомобилестроение • Тяжелая и легкая промышленность
Спасибо за внимание
