Вариант расчета ФР

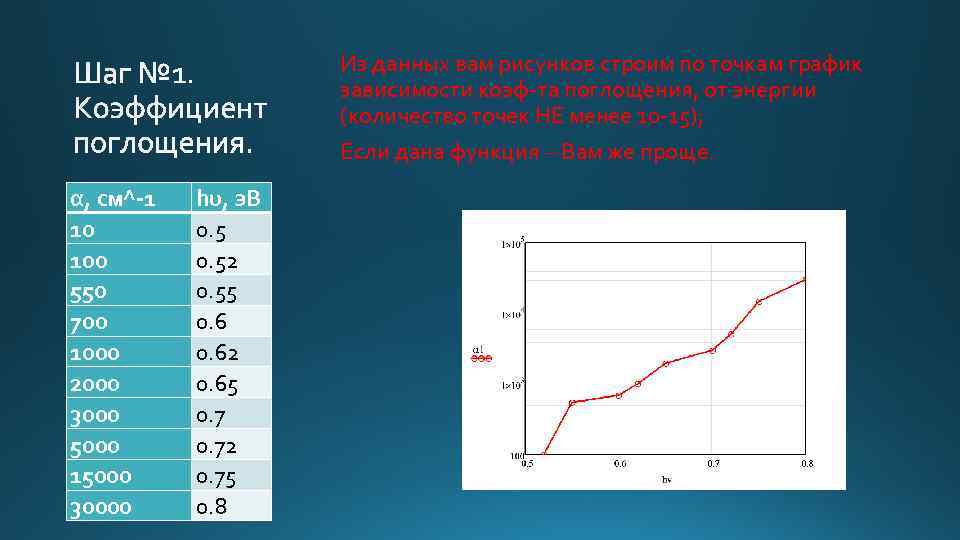

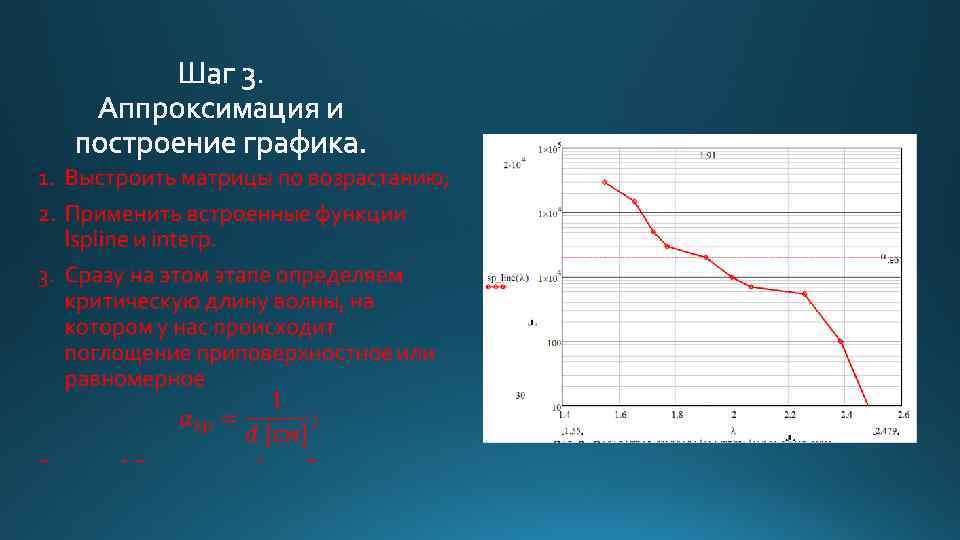

Из данных вам рисунков строим по точкам график зависимости коэф-та поглощения, от энергии (количество точек НЕ менее 10 -15); Если дана функция – Вам же проще. α, см^-1 10 100 550 700 1000 2000 3000 5000 15000 30000 hυ, э. В 0. 52 0. 55 0. 62 0. 65 0. 72 0. 75 0. 8
hυ, э. В 0. 52 0. 55 0. 62 0. 65 0. 72 0. 75 0. 8 λ, мкм 2. 479 2. 384 2. 254 2. 066 1. 999 1. 907 1. 771 1. 722 1. 653 1. 55

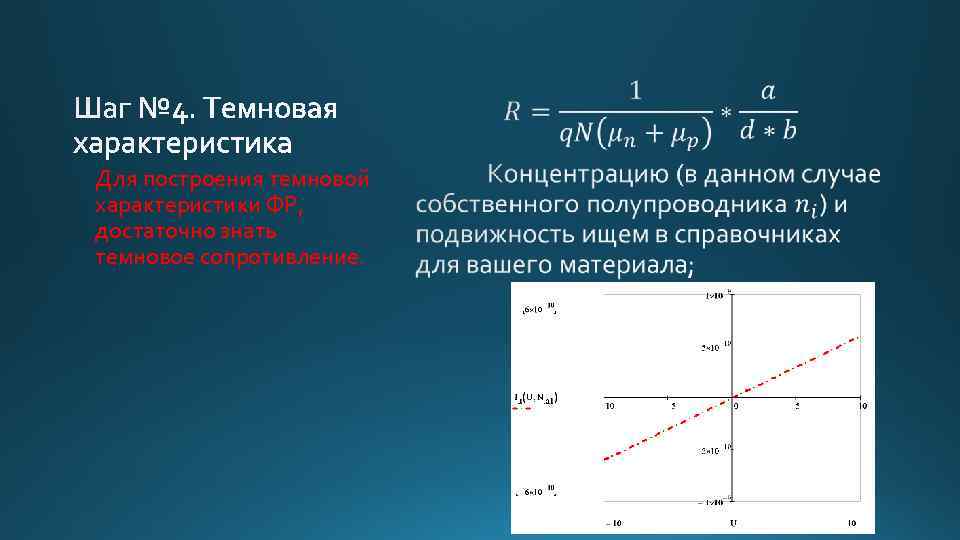

• Для построения темновой характеристики ФР, достаточно знать темновое сопротивление.
•

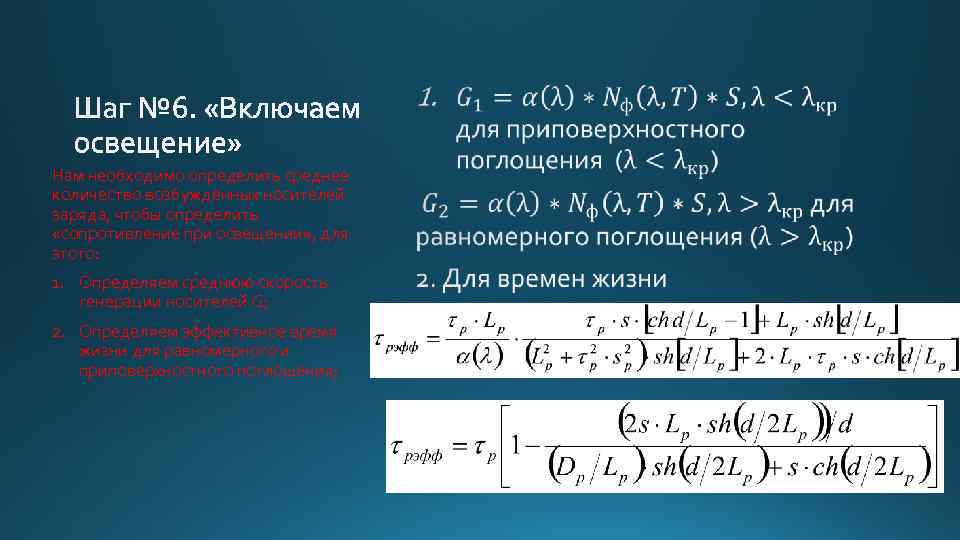

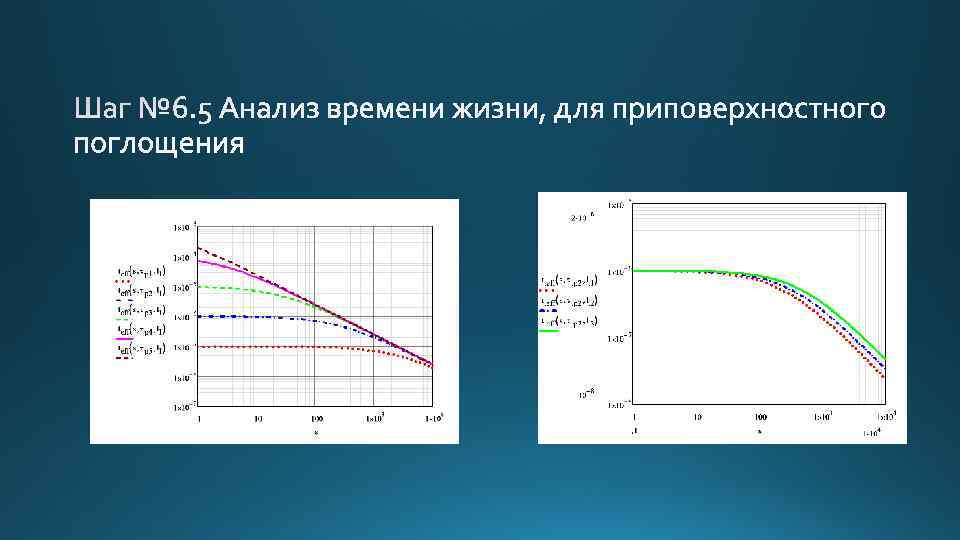

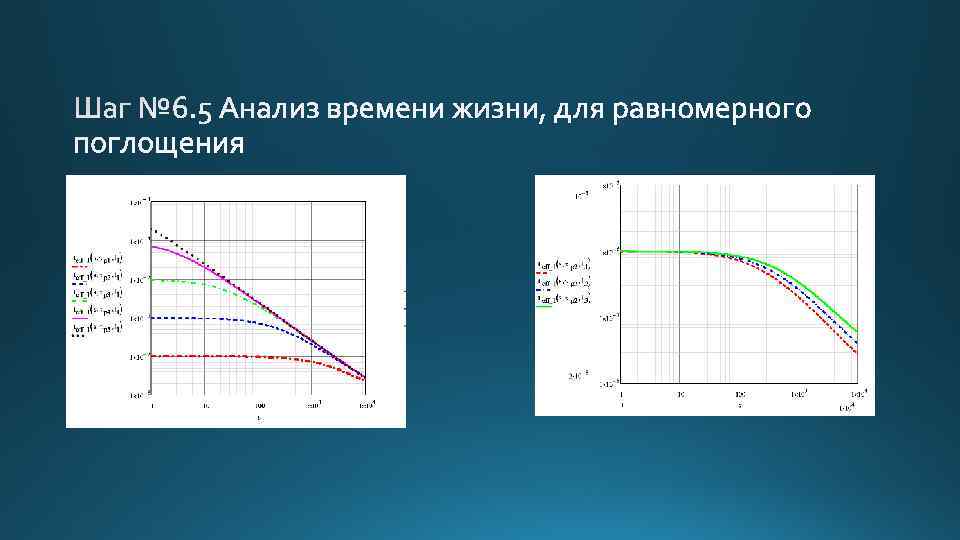

• Нам необходимо определить среднее количество возбужденных носителей заряда, чтобы определить «сопротивление при освещении» , для этого: 1. Определяем среднюю скорость генерации носителей G; 2. Определяем эффективное время жизни для равномерного и приповерхностного поглощения;

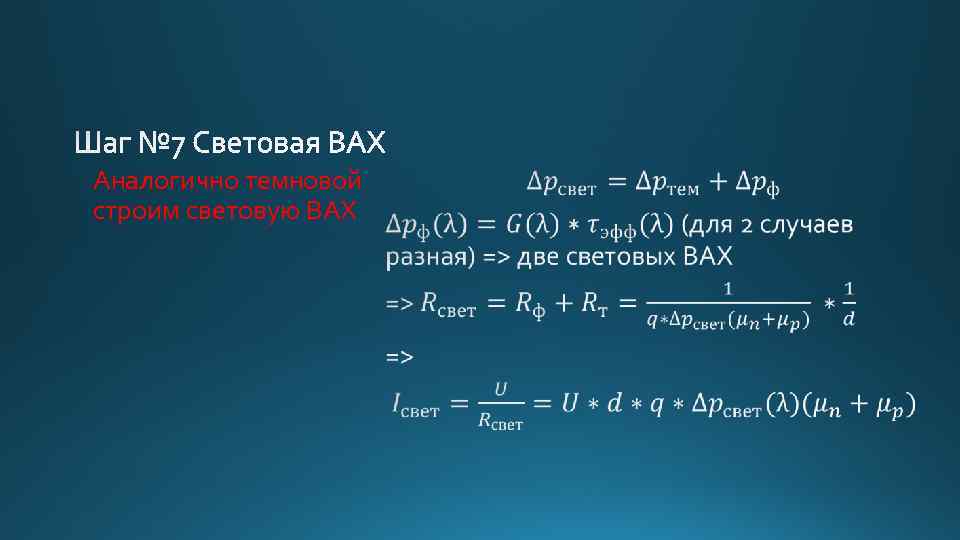

Аналогично темновой • строим световую ВАХ

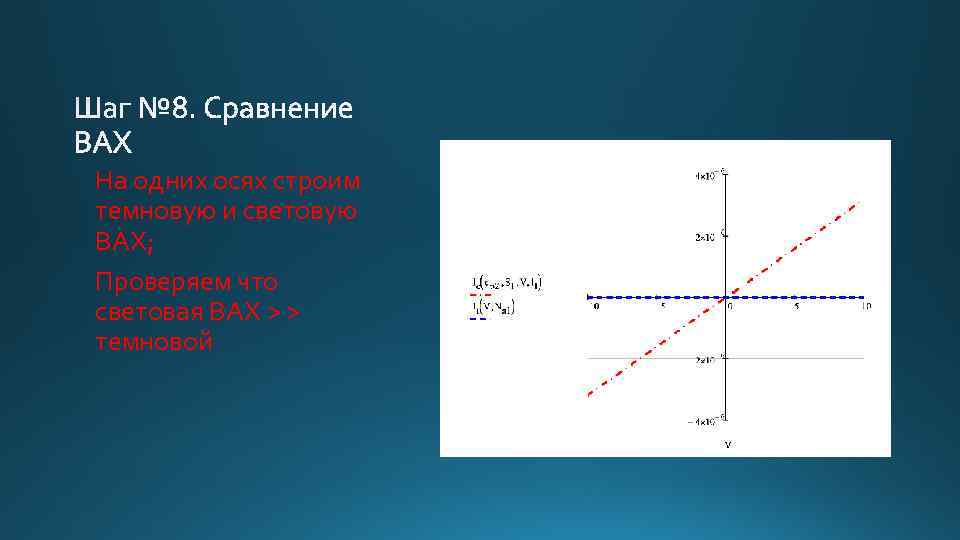

На одних осях строим темновую и световую ВАХ; Проверяем что световая ВАХ > > темновой

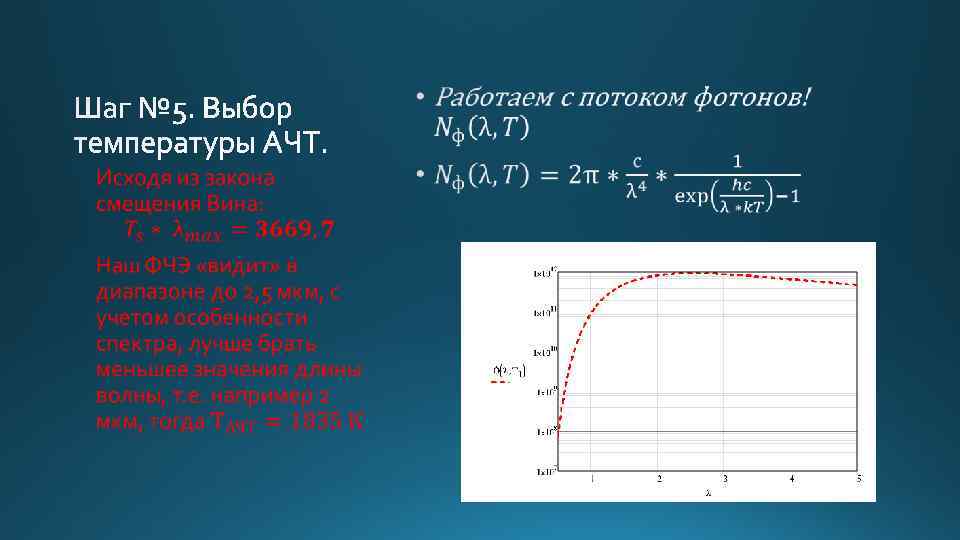

• Вспоминаем характеристику потока квантов.

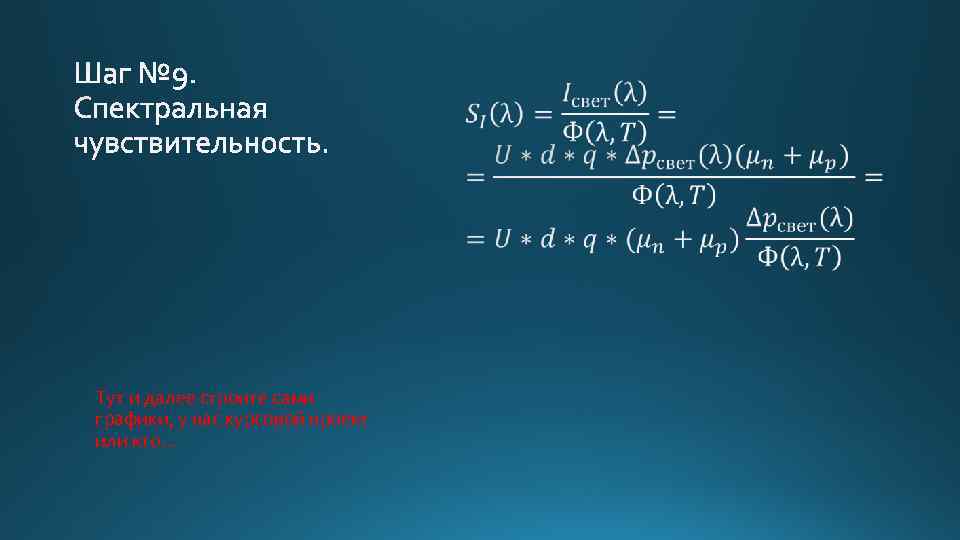

• Тут и далее строите сами графики, у нас курсовой проект или кто…
•
•
