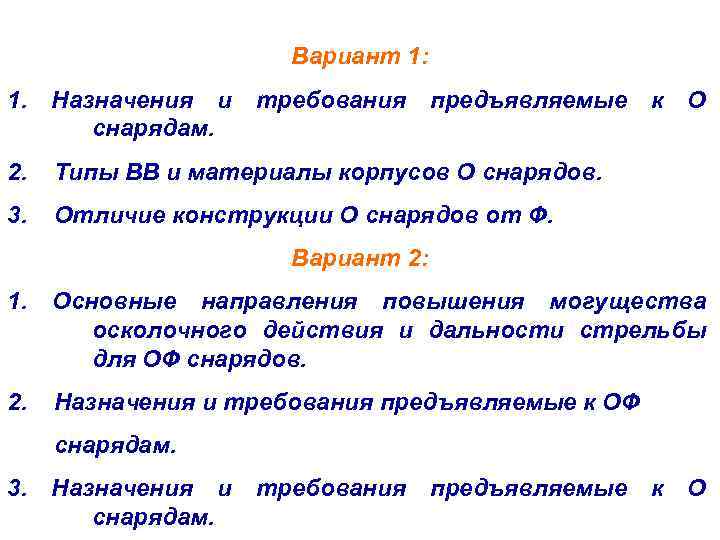

Вариант 1: 1. Назначения и снарядам. требования предъявляемые

Вариант 1: 1. Назначения и снарядам. требования предъявляемые 2. Типы ВВ и материалы корпусов О снарядов. 3. к О Отличие конструкции О снарядов от Ф. Вариант 2: 1. Основные направления повышения могущества осколочного действия и дальности стрельбы для ОФ снарядов. 2. Назначения и требования предъявляемые к ОФ снарядам. 3. Назначения и снарядам. требования предъявляемые к О

Военный учебно-научный центр Сухопутных войск «Общевойсковая академия Вооруженных Сил РФ» Кафедра «Реактивных двигателей и проектирования артиллерийских боеприпасов» Дисциплина «ФОФ СПАРО» Пенза – 2011

ТЕМА № 14. «Основы устройства артиллерийских снарядов и мин» . Занятие 2: «Общие принципы устройства и действия бронебойных снарядов»

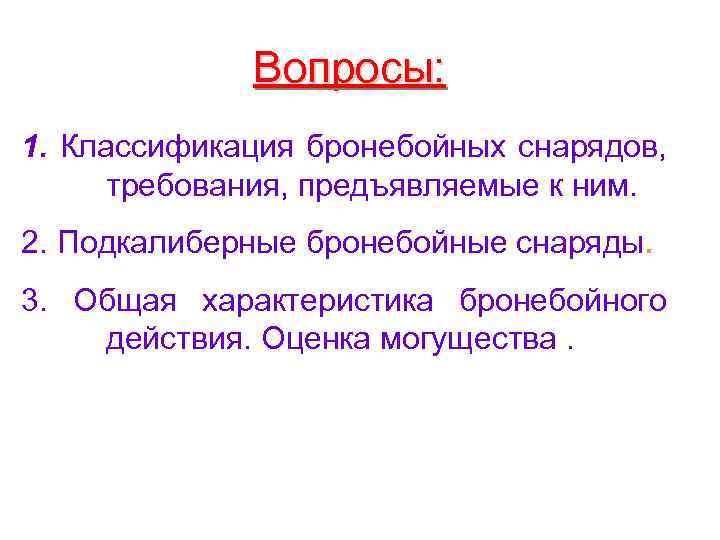

Вопросы: 1. Классификация бронебойных снарядов, требования, предъявляемые к ним. 2. Подкалиберные бронебойные снаряды. 3. Общая характеристика бронебойного действия. Оценка могущества.

Литература: 1. Дерябин П. Н. и др. Действие артиллерийских боеприпасов. – Пенза: ПАИИ, 2004. – С. 139 -166. 2. Аблов В. С. , Орлов В. Г. , Степанов П. П. Конструкция, теория и расчет снарядов и головных частей. С. 67 80.

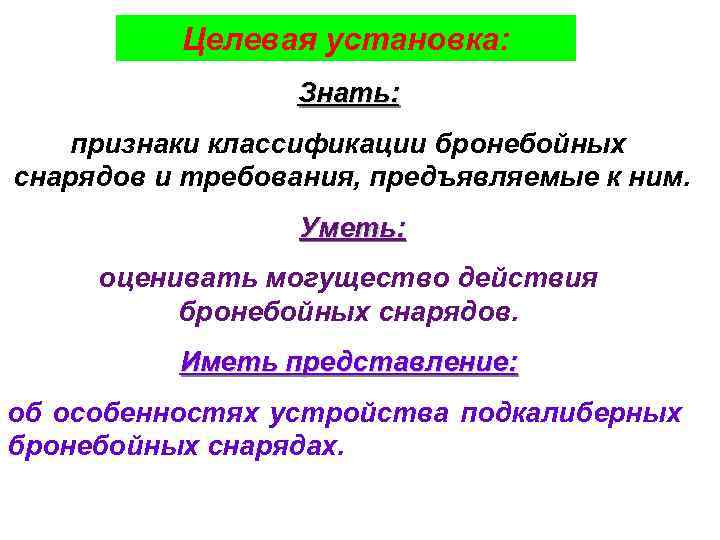

Целевая установка: Знать: признаки классификации бронебойных снарядов и требования, предъявляемые к ним. Уметь: оценивать могущество действия бронебойных снарядов. Иметь представление: об особенностях устройства подкалиберных бронебойных снарядах.

Реализуемые дидактические единицы: Физические основы устройства и функционирования выстрелов стрелково-пушечного вооружения, принципы устройства выстрелов, артиллерийские снаряды, конструкция и характеристика снарядов, бронебойные снаряды, действие бронебойных снарядов.

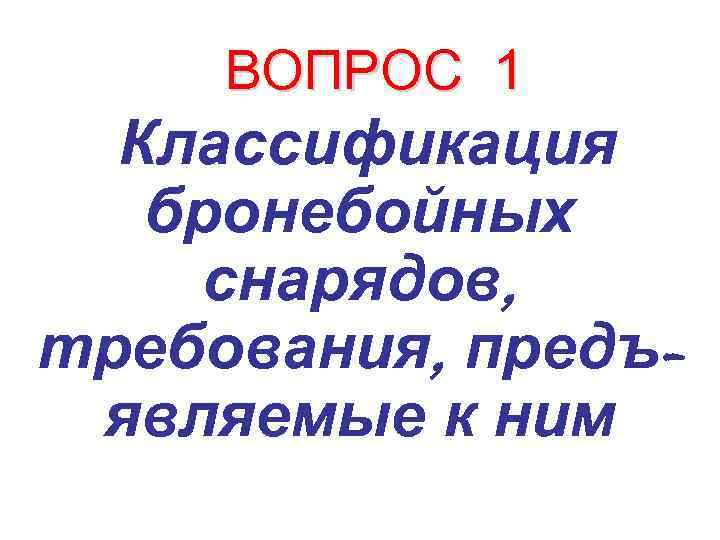

ВОПРОС 1 Классификация бронебойных снарядов, требования, предъявляемые к ним

Бронебойные снаряды применяются для стрельбы прямой наводкой по бронированным целям. Бронебойные снаряды делятся на: калиберные подкалиберные БР-271 н БР-365 н БР-367 п

КАЛИБЕРНЫЕ БРОНЕБОЙНО - ТРАССИРУЮЩИЕ СНАРЯДЫ ПО КОНСТРУКЦИИ ГОЛОВНОЙ ЧАСТИ ДЕЛЯТСЯ: ОСТРОГОЛОВЫЕ СНАРЯДЫ С БАЛЛИСТИЧЕСКИМ НАКОНЕЧНИКОМ ИЛИ БЕЗ НЕГО ТУПОГОЛОВЫЕ СНАРЯДЫ С БАЛЛИСТИЧЕСКИМ НАКОНЕЧНИКОМ СНАРЯДЫ С БРОНЕБОЙНЫМИ И БАЛЛИСТИЧЕСКИМИ НАКОНЕЧНИКАМИ

ПОДКАЛИБЕРНЫЕ СНАРЯДЫ ДЕЛЯТСЯ НА: ВРАЩАЮЩИЕСЯ ОПЕРЕННЫЕ катушечной формы БР-365 П обтекаемой формы БР-367 П с отделяющимся поддоном БМ-8 к гладкок нарезствольным орудиям БМ-19

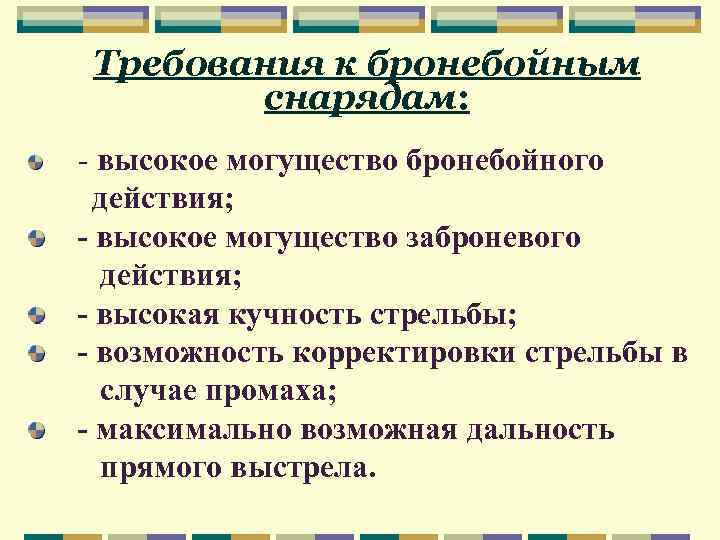

Требования к бронебойным снарядам: - высокое могущество бронебойного действия; - высокое могущество заброневого действия; - высокая кучность стрельбы; - возможность корректировки стрельбы в случае промаха; - максимально возможная дальность прямого выстрела.

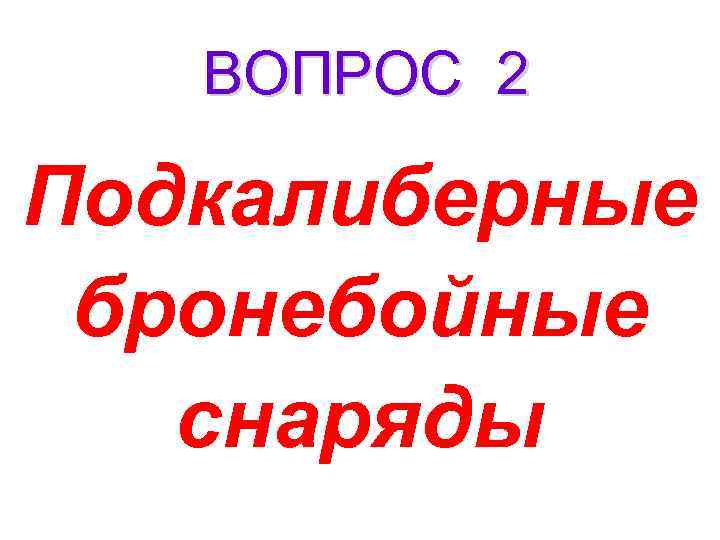

ВОПРОС 2 Подкалиберные бронебойные снаряды

БР-365 П БР-367 П БМ-8

Снаряды катушечной формы баллистический наконечник 08 КП, 10 КП бронебойный (Карбид вольфрама сердечник (основная 4 -10 % никеля или поражающая часть снаряда) кобальта) БР-365 П 60 ХНМ, 60 Х 2 М БР-271 П корпус С 55, С 60 с ведущим пояском

Снаряды обтекаемой формы баллистический наконечник головка обтекатель бронебойный сердечник корпус с ведущим пояском БР-367 П БР-271 Н

активная часть пассивная часть баллистический наконечник головка бронебойный сердечник корпус поддон Снаряды с отделяющимся поддоном (БМ-8): Они состоят из активной и пассивной частей, которые соединяются друг с другом стопорными винтами. Активная часть служит для поражения цели. Пассивная – для ведения снаряда по канала ствола.

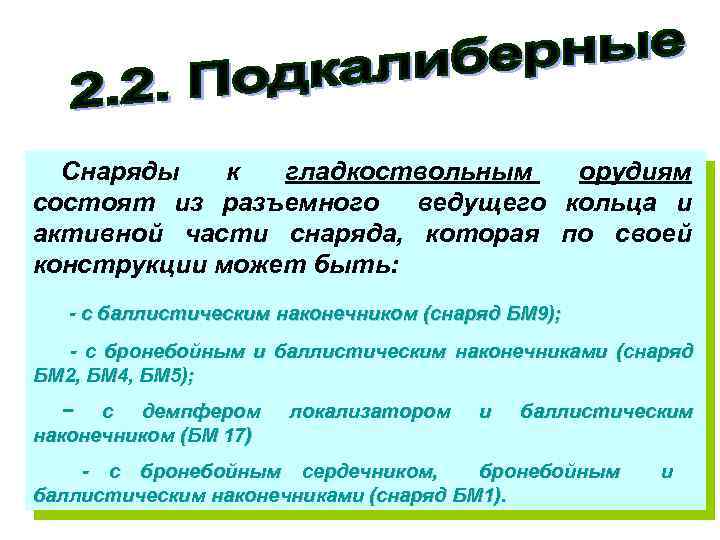

Снаряды к гладкоствольным орудиям состоят из разъемного ведущего кольца и активной части снаряда, которая по своей конструкции может быть: - с баллистическим наконечником (снаряд БМ 9); - с бронебойным и баллистическим наконечниками (снаряд БМ 2, БМ 4, БМ 5); − с демпфером наконечником (БМ 17) локализатором и баллистическим - с бронебойным сердечником, бронебойным баллистическим наконечниками (снаряд БМ 1). и

125 -мм бронебойный оперенный подкалиберный снаряд к ТП Д-81 Поражающие факторы БОПС : • разрушающийся корпус сердечника • осколки брони • пожар 1 6 2 3 7 1 -корпус(активная часть) 2 -ведущее устройство(трехсекторное) 3 -обтюрирующий поясок 4 -стабилизатор 5 -трассер 6 - баллистический наконечник 7 - резиновый обтюратор 4 5 БМ-22 БМ-42 БМ-32

бронебойный подкалиберный снаряд с сердечником (БМ-1) бронебойный подкалиберный снаряд без сердечника (БМ-2) баллистический наконечник бронебойный наконечник С− 35 ХГС бронебойный сердечник (ВН− 8) корпус (Сталь 35 Х 3 НМ) ведущее кольцо обтюрирующий поясок стабилизатор 40 ХФА трассерная гайка

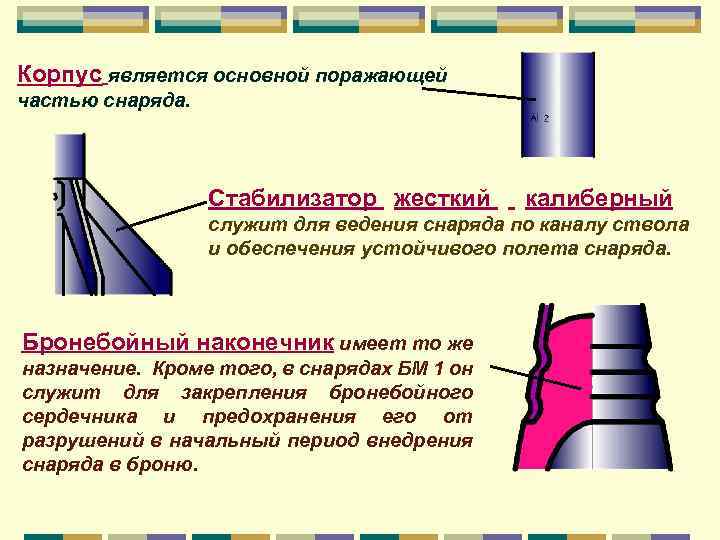

Корпус является основной поражающей частью снаряда. Стабилизатор жесткий калиберный служит для ведения снаряда по каналу ствола и обеспечения устойчивого полета снаряда. Бронебойный наконечник имеет то же назначение. Кроме того, в снарядах БМ 1 он служит для закрепления бронебойного сердечника и предохранения его от разрушений в начальный период внедрения снаряда в броню.

Новая схема ведения снаряда в стволе орудия БОПС (1) заключены в толстые сектора (2), которые центруются в переднем положении обтюрирующими поясками (3), а в заднем положении направляющими (4) На направляющие устанавливаются башмаки из пластика или меди. 4 4 3 2 2 1 3 2 1

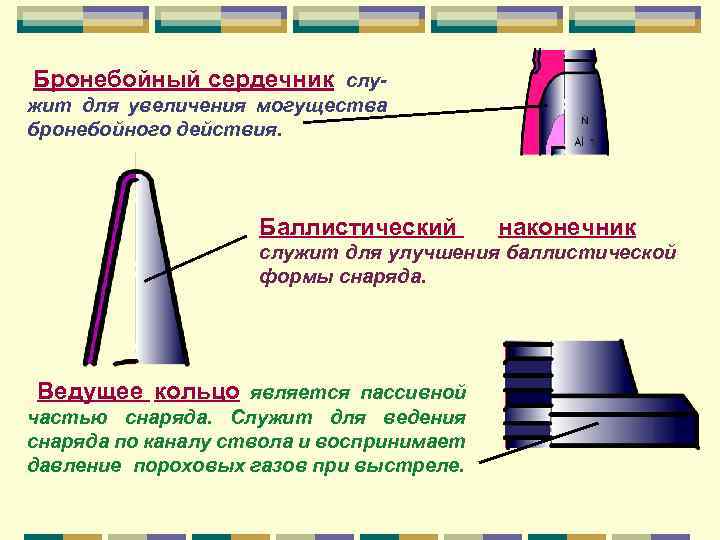

Бронебойный сердечник служит для увеличения могущества бронебойного действия. Баллистический наконечник служит для улучшения баллистической формы снаряда. Ведущее кольцо является пассивной частью снаряда. Служит для ведения снаряда по каналу ствола и воспринимает давление пороховых газов при выстреле.

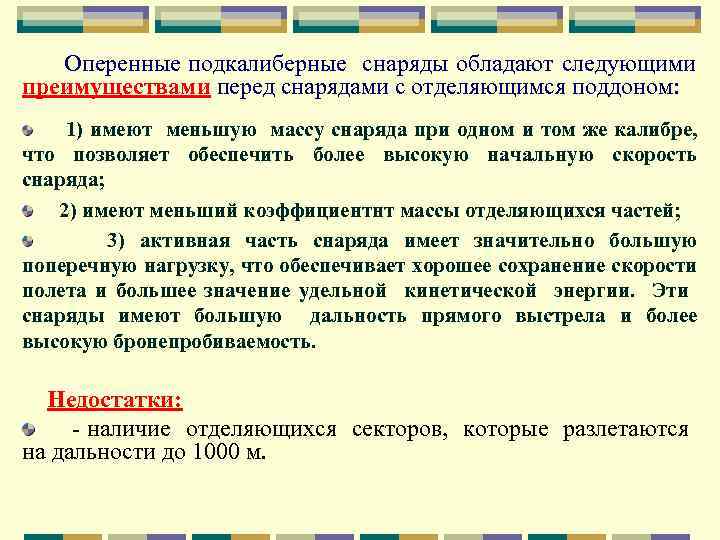

Оперенные подкалиберные снаряды обладают следующими преимуществами перед снарядами с отделяющимся поддоном: 1) имеют меньшую массу снаряда при одном и том же калибре, что позволяет обеспечить более высокую начальную скорость снаряда; 2) имеют меньший коэффициентнт массы отделяющихся частей; 3) активная часть снаряда имеет значительно большую поперечную нагрузку, что обеспечивает хорошее сохранение скорости полета и большее значение удельной кинетической энергии. Эти снаряды имеют большую дальность прямого выстрела и более высокую бронепробиваемость. Недостатки: - наличие отделяющихся секторов, которые разлетаются на дальности до 1000 м.

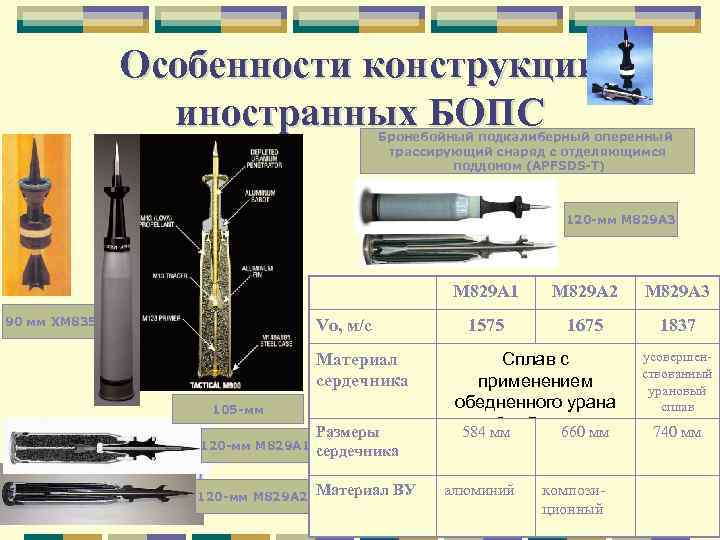

Особенности конструкции иностранных БОПС Бронебойный подкалиберный оперенный трассирующий снаряд с отделяющимся поддоном (APFSDS-T) 120 -мм M 829 A 3 M 829 A 1 90 мм XM 835 Vo, м/с Материал сердечника 105 -мм 120 -мм M 829 A 1 120 -мм M 829 A 2 Размеры сердечника Материал ВУ M 829 A 2 M 829 A 3 1575 1675 1837 Сплав с применением обедненного урана 584 «Стабилла» мм мм 660 алюминий композиционный усовершенствованный урановый сплав 740 мм

ВОПРОС 3 Общая характеристика бронебойного действия. Оценка могущества.

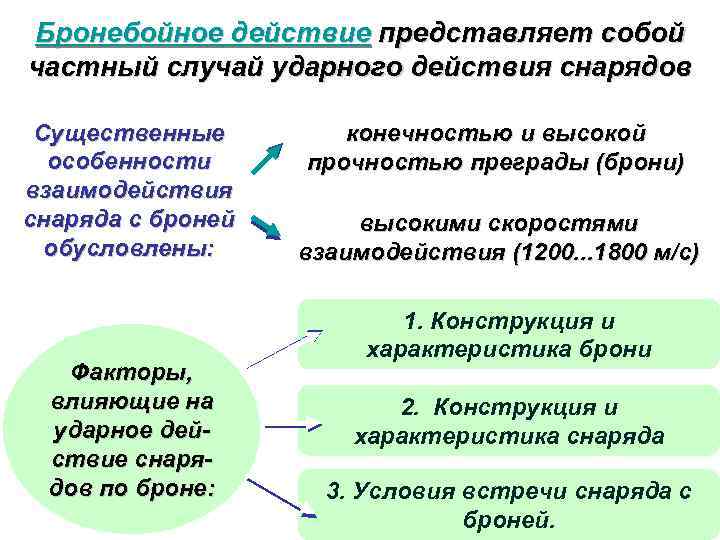

Бронебойное действие представляет собой частный случай ударного действия снарядов Существенные особенности взаимодействия снаряда с броней обусловлены: Факторы, влияющие на ударное действие снарядов по броне: конечностью и высокой прочностью преграды (брони) высокими скоростями взаимодействия (1200. . . 1800 м/с) 1. Конструкция и характеристика брони 2. Конструкция и характеристика снаряда 3. Условия встречи снаряда с броней.

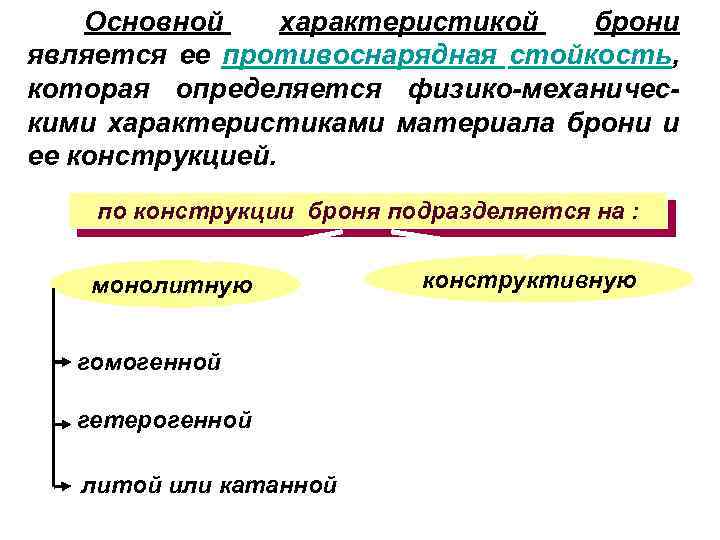

Основной характеристикой брони является ее противоснарядная стойкость, которая определяется физико-механическими характеристиками материала брони и ее конструкцией. по конструкции броня подразделяется на : монолитную гомогенной гетерогенной литой или катанной конструктивную

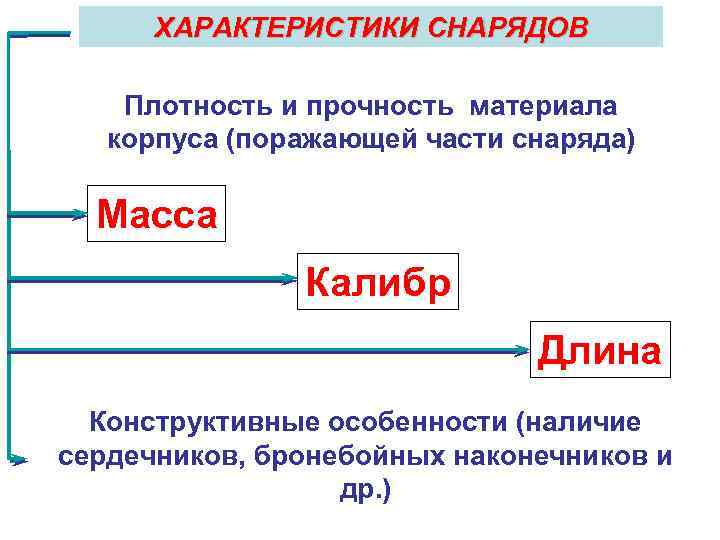

ХАРАКТЕРИСТИКИ СНАРЯДОВ Плотность и прочность материала корпуса (поражающей части снаряда) Масса Калибр Длина Конструктивные особенности (наличие сердечников, бронебойных наконечников и др. )

Условия встречи снаряда с броней Угол встречи Пробивное действие снаряда уменьшается тем значительнее, чем больше угол встречи снаряда с броней, отсчитываемый от нормали по причине: - уменьшения нормальной составляющей (Vn) скорости; - нагружения снаряда изгибающим моментом, на что затрачивается дополнительная энергия.

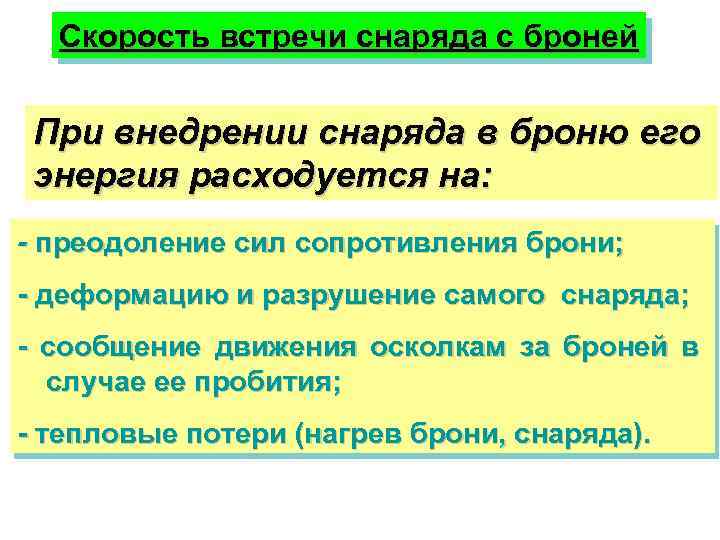

Скорость встречи снаряда с броней При внедрении снаряда в броню его энергия расходуется на: - преодоление сил сопротивления брони; - деформацию и разрушение самого снаряда; - сообщение движения осколкам за броней в случае ее пробития; - тепловые потери (нагрев брони, снаряда).

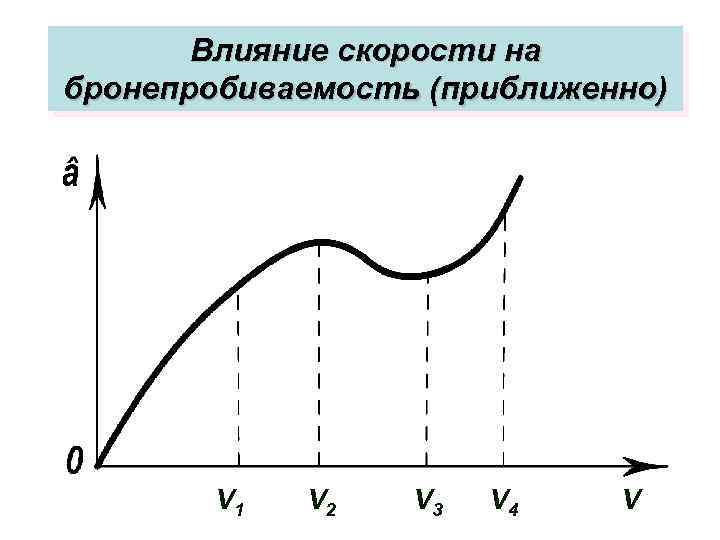

Влияние скорости на бронепробиваемость (приближенно) V 1 V 2 V 3 V 4 V

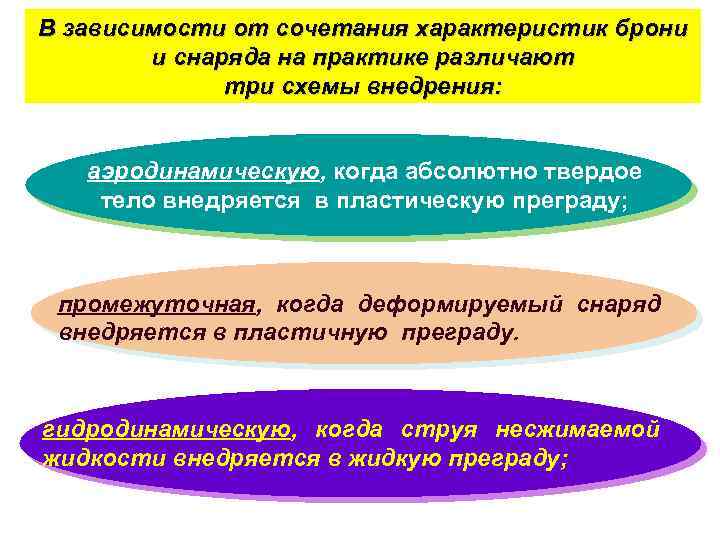

В зависимости от сочетания характеристик брони и снаряда на практике различают три схемы внедрения: аэродинамическую, когда абсолютно твердое тело внедряется в пластическую преграду; промежуточная, когда деформируемый снаряд внедряется в пластичную преграду. гидродинамическую, когда струя несжимаемой жидкости внедряется в жидкую преграду;

Различают следующие виды местного разрушения брони: выбивание пробки Выбивание пробки характерно при пробитии брони тупоголовыми снарядами. прокол пролом Наблюда. Является при типичным пробитии видом хрупких разрушения вязкой брони бронеплит с толщиной, острозначительно головым меньшей снарядом. калибра снаряда. откол Тыльный откол обусловлен волновыми процессами, сопутствующими соударению двух твердых тел.

Задание на самоподготовку: Проработать материал занятия согласно рекомендованной литературы

Мультимедийное обеспечение занятия разработано профессором Дерябиным П. Н. и инженером ин лаборатории № 322 Капраловой И. В.
