Valeriy Gaynanov Как получают сейсмические временные разрезы и

Valeriy Gaynanov Как получают сейсмические временные разрезы и что они отображают? Seismic time-sections – how are they obtained? What are they imaging?

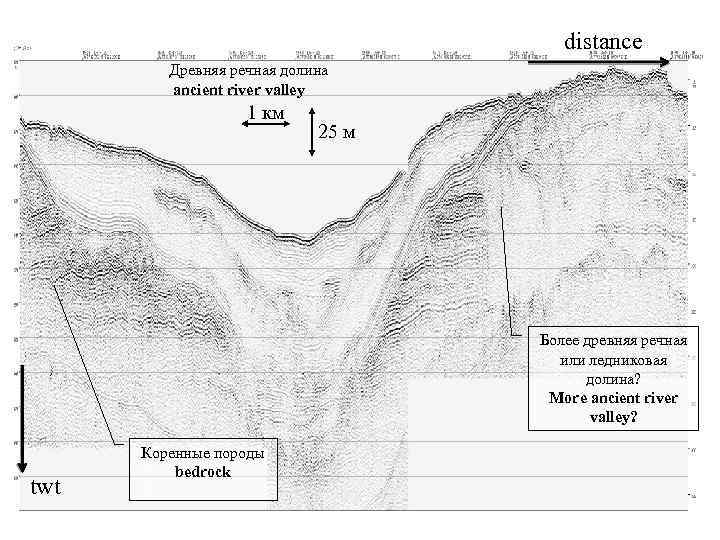

distance Древняя речная долина ancient river valley 1 км 25 м Более древняя речная или ледниковая долина? More ancient river valley? twt Коренные породы bedrock

Другой пример сейсмического временного разреза с интерпретацией Another seismic time-section example Разлом fault 1 км 25 м Современные морские basinfill Ледниковые glacial Коренные отложения bedrock

Еще один пример сейсмического временного разреза One more seismic time section example This part will be shown on the next slide

Enlarged fragment of previous seismic time-section

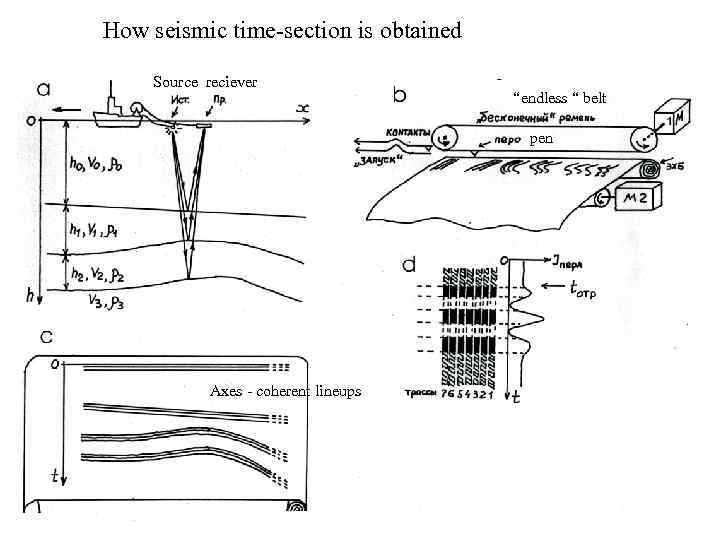

How seismic time-section is obtained Source reciever “endless “ belt pen Axes - coherent lineups

More enlarged fragment of previous seismic time-section and its frequency spectrum period band

Сигналы и их частотные спектры Форма отраженной от дна волны и ее частотный спектр при возбуждении упругих колебаний пневматическим источником объемом 3 л (а), электроискровым источником – спаркером с энергией 600 Дж (в), электродинамическим источником – бумером с энергией 200 Дж (б) буксируемыми на согласованной глубине.

Сигналы и их частотные спектры Рис. 1. 1. Сравнение временных разрезов, полученных с помощью акустического профилографа с резонансной частотой антенны 6 к. Гц (вверху), и сейсмоакустического профилирования со спаркером, с частотой излучаемых колебаний 200 -900 Гц (внизу). Если в левой части профиля проникание АП в осадки около 10 м и виден характер слоистости, то в правой части профиля, в связи с изменением характера осадков (что хорошо видно на записях спаркера до глубины около 50 м), глубинность исследований с АП падает практически до нуля.

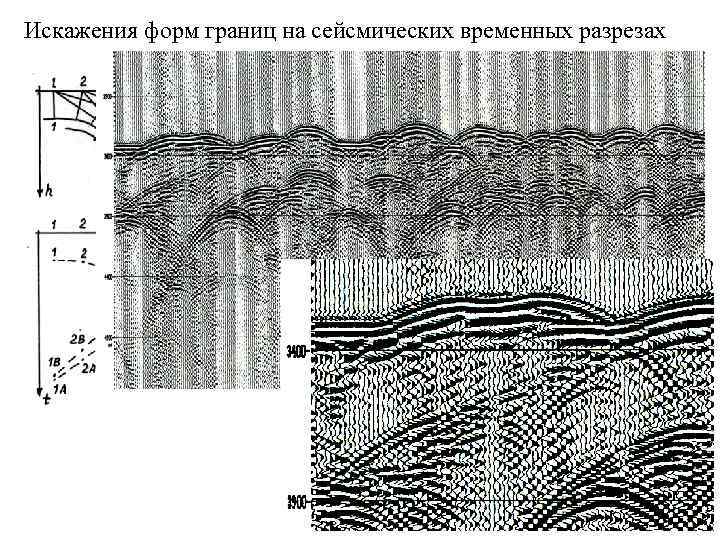

Искажения форм границ на сейсмических временных разрезах

Искажения форм границ на сейсмических временных разрезах

Искажения форм границ на сейсмических временных разрезах

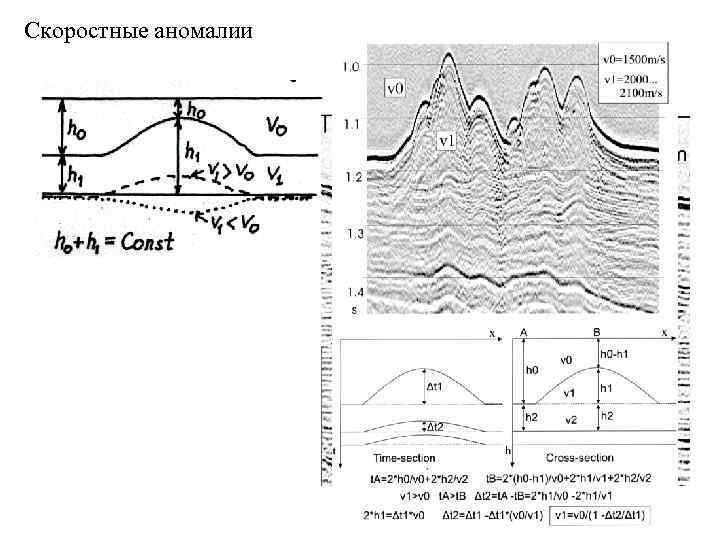

Скоростные аномалии

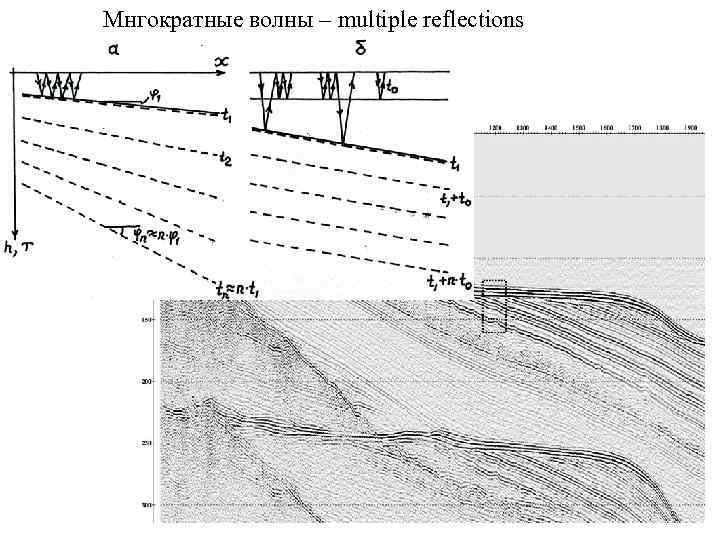

Мнгократные волны – multiple reflections

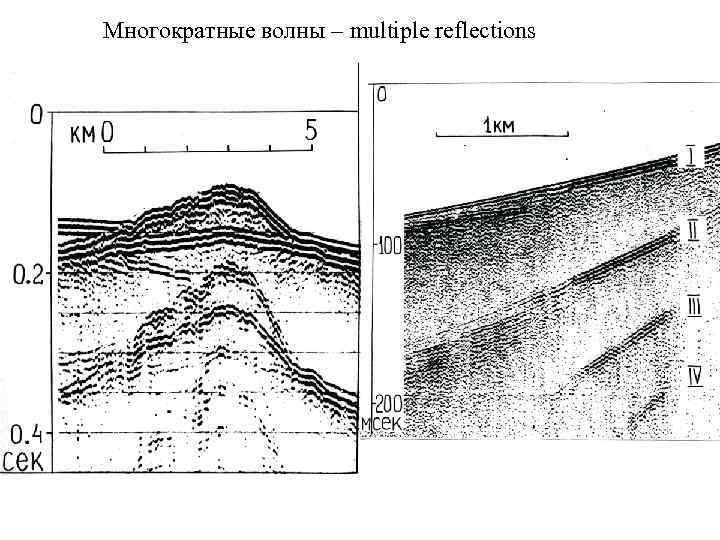

Многократные волны – multiple reflections

Вертикальная и горизонтальная разрешающая способность. Зоны Френеля.

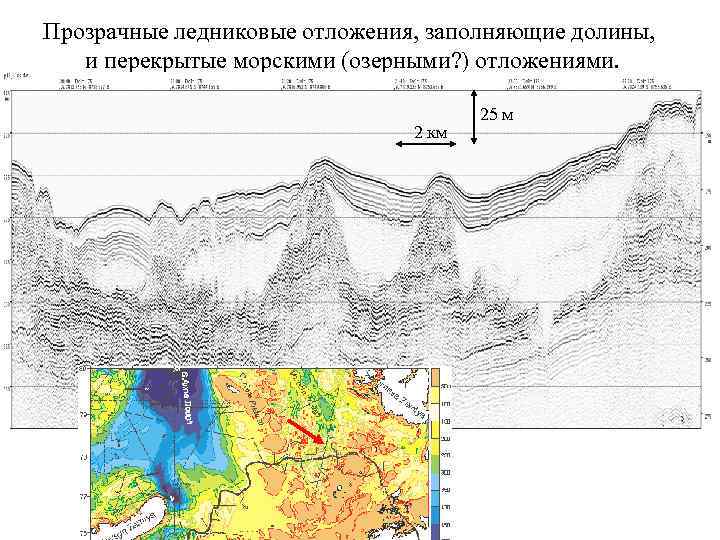

Прозрачные ледниковые отложения, заполняющие долины, и перекрытые морскими (озерными? ) отложениями. 2 км 25 м

Мощная слоистая толща осадков, накопленная в бассейне, образовавшемся из-за запруживания стока рек ледником. 1 км 25 м Ледниковы отложения Коренные отложения

Большие массивы ледниковых отложений у желоба Св. Анны 3 км ? 25 м Коренные отложения Более древние ледниковые образования

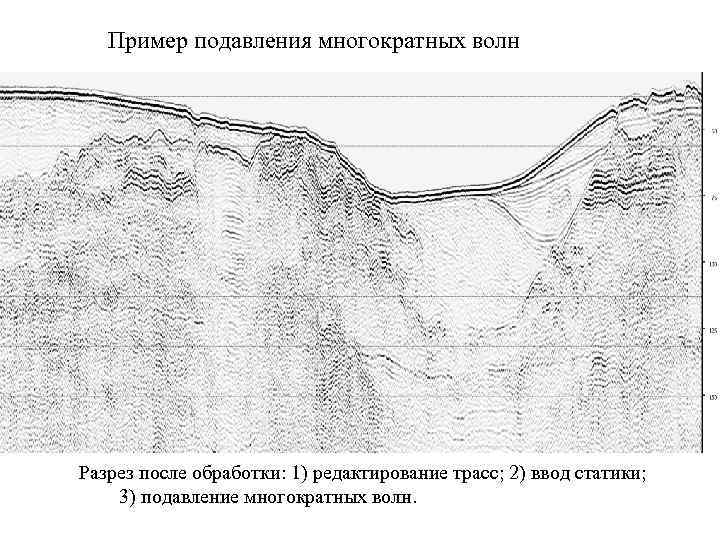

Пример подавления многократных волн Разрез после обработки: 1) редактирование трасс; 2) ввод статики; Необработанный разрез 3) подавление многократных волн.

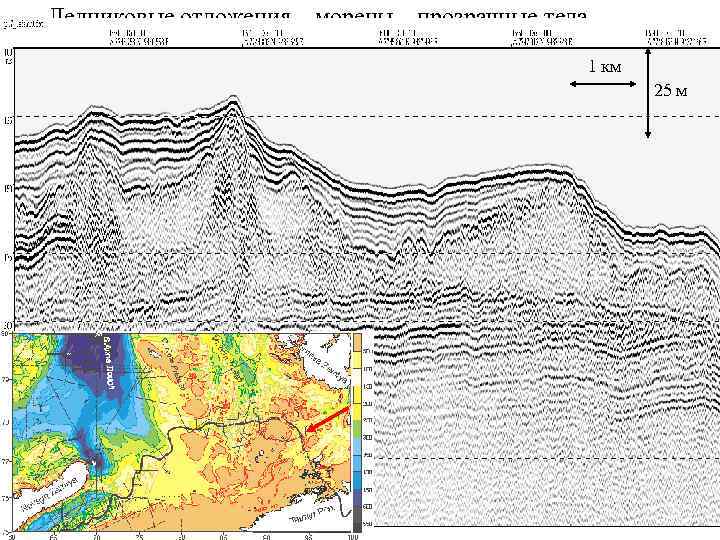

Ледниковые отложения – морены – прозрачные тела 1 км 25 м Неоднородные морены Морены однородного состава - прозрачные

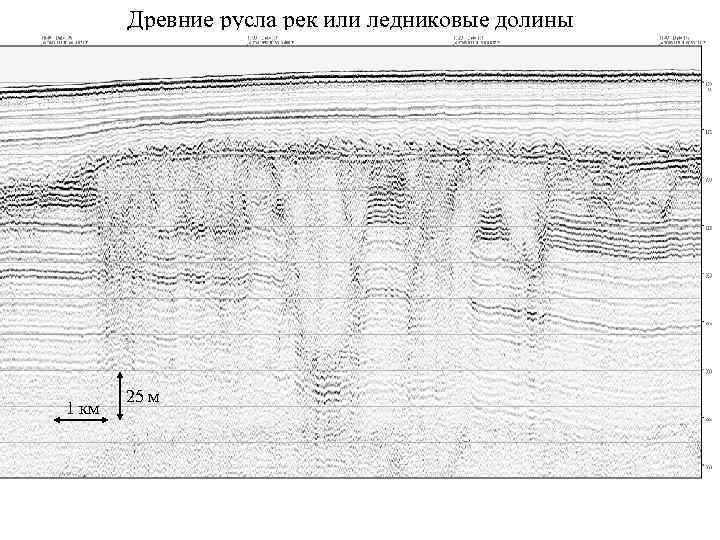

Древние русла рек или ледниковые долины 1 км 25 м
