V Магнитные цепи Тема основные характеристики магнитного

V. Магнитные цепи

Тема: основные характеристики магнитного поля.

Задание № 1. • Величина магнитной индукции используется при описании … • • • Варианты ответа: 1) теплового поля 2) электростатического поля 3) поля механических напряжений 4) магнитного поля

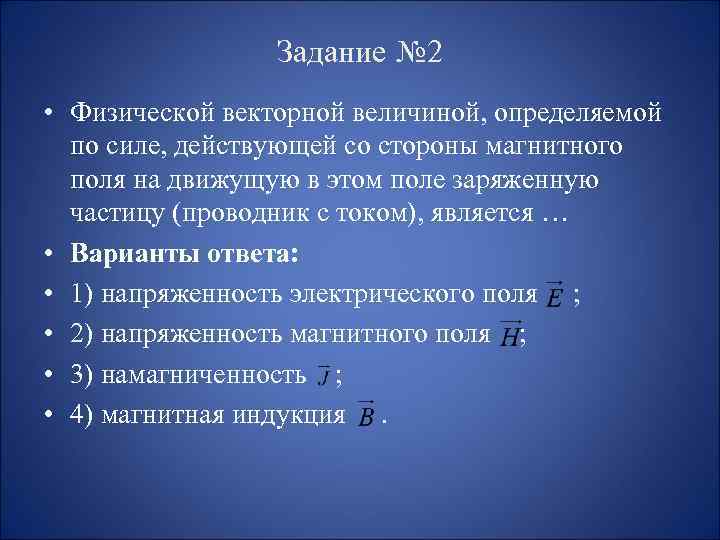

Задание № 2 • Физической векторной величиной, определяемой по силе, действующей со стороны магнитного поля на движущую в этом поле заряженную частицу (проводник с током), является … • Варианты ответа: • 1) напряженность электрического поля ; • 2) напряженность магнитного поля ; • 3) намагниченность ; • 4) магнитная индукция .

• Задание № 3. • Единицей измерения магнитного потока Ф в системе СИ является … • • • Варианты ответа: 1) Тл; 2) А/м; 3) Вб ; 4) А/м 2

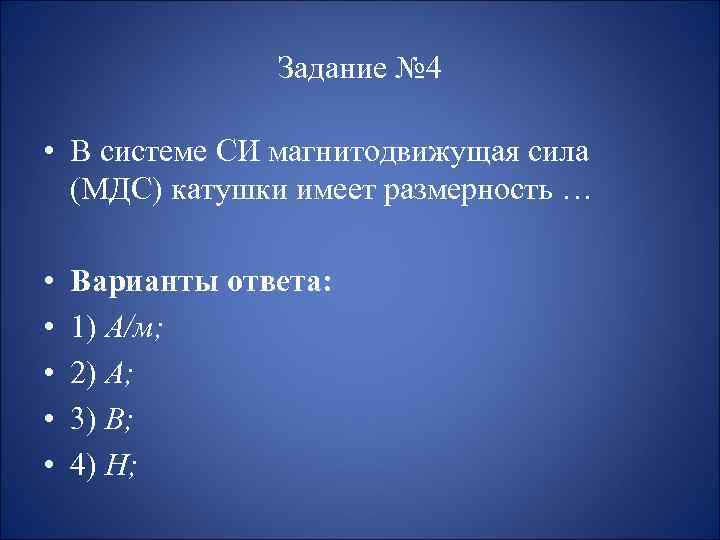

Задание № 4 • В системе СИ магнитодвижущая сила (МДС) катушки имеет размерность … • • • Варианты ответа: 1) А/м; 2) А; 3) В; 4) Н;

Задание № 5. • Магнитный поток Ф через площадь S равен … Варианты ответа: • 1) • 2) • 3) • 4)

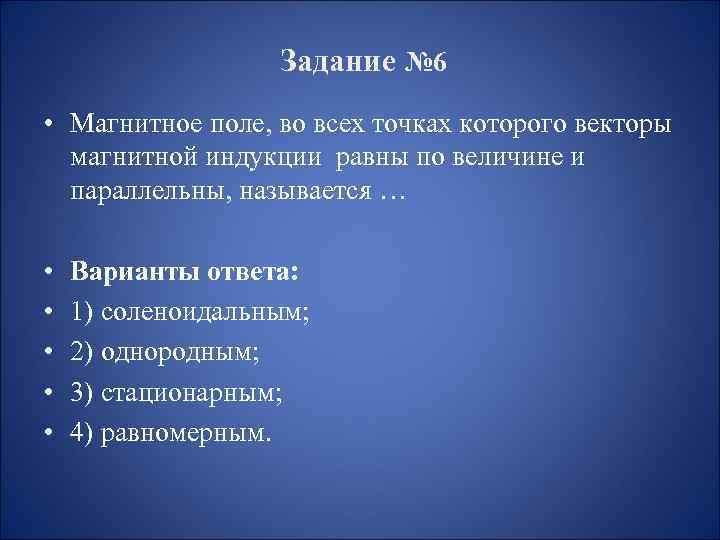

Задание № 6 • Магнитное поле, во всех точках которого векторы магнитной индукции равны по величине и параллельны, называется … • • • Варианты ответа: 1) соленоидальным; 2) однородным; 3) стационарным; 4) равномерным.

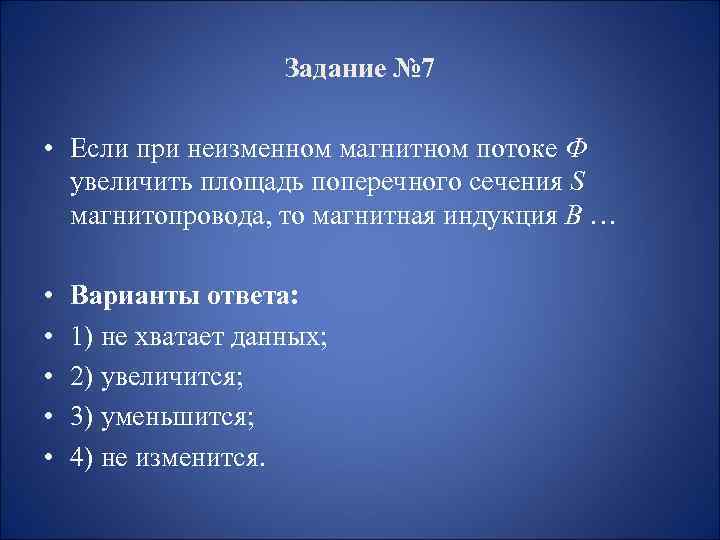

Задание № 7 • Если при неизменном магнитном потоке Ф увеличить площадь поперечного сечения S магнитопровода, то магнитная индукция В … • • • Варианты ответа: 1) не хватает данных; 2) увеличится; 3) уменьшится; 4) не изменится.

Задание № 8 • Магнитодвижущая сила (МДС) катушки, имеющей w витков, с током I равна … • • • Варианты ответа: 1) Iw 2) 3) Hc lc; 4) I

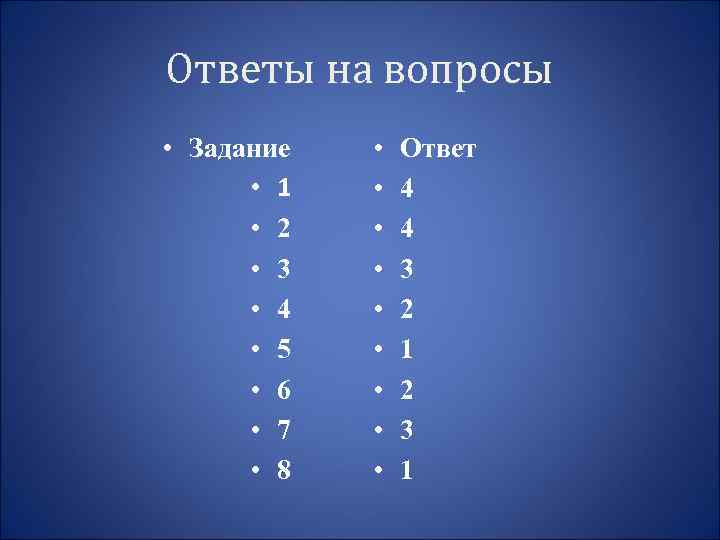

Ответы на вопросы • Задание • 1 • 2 • 3 • 4 • 5 • 6 • 7 • 8 • • • Ответ 4 4 3 2 1 2 3 1

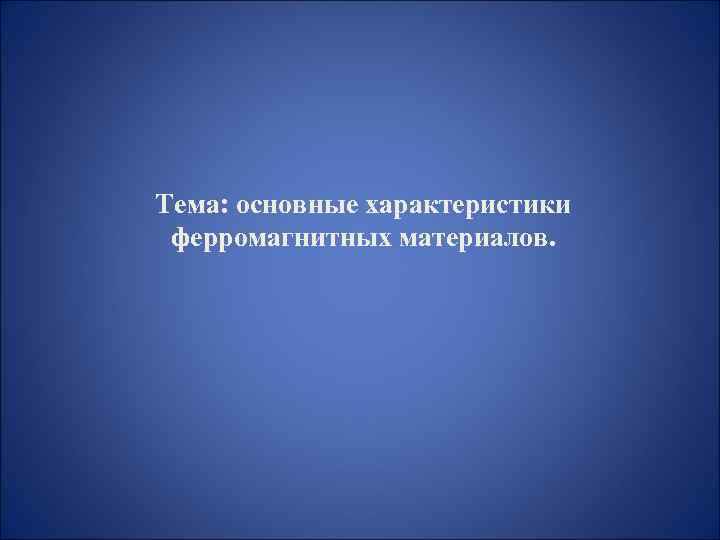

Тема: основные характеристики ферромагнитных материалов.

Задание № 9 • Величина относительной магнитной проницаемости ферромагнитных материалов … • • • Варианты ответа: 1) µ =1 2) µ » 1 3) µ <1 4) µ =0

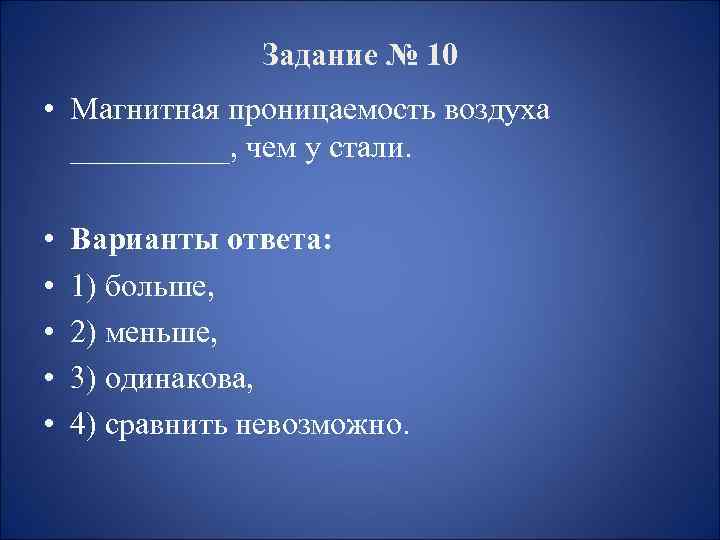

Задание № 10 • Магнитная проницаемость воздуха _____, чем у стали. • • • Варианты ответа: 1) больше, 2) меньше, 3) одинакова, 4) сравнить невозможно.

Задание № 11 • При подключении катушки со стальным сердечником к источнику синусоидального напряжения магнитопровод … • Варианты ответа: • 1) намагничивается до уровня остаточной намагниченности. • 2) циклически перемагничивается. • 3) намагничивается до насыщения. • 4) размагничивается до нуля.

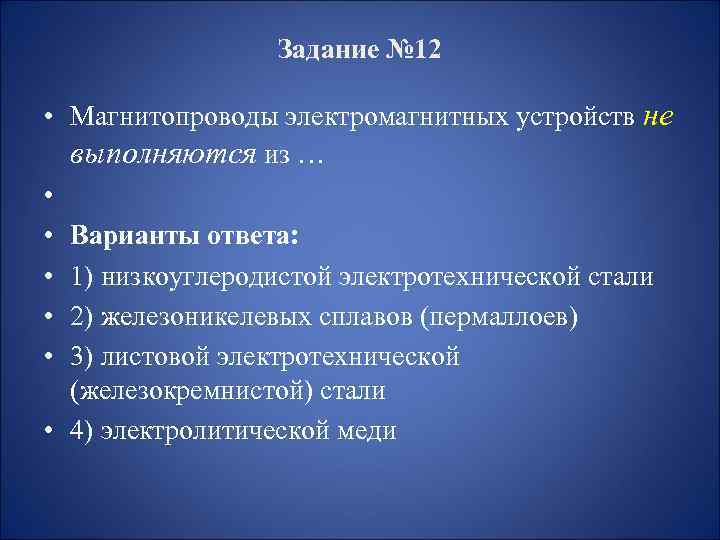

Задание № 12 • Магнитопроводы электромагнитных устройств не выполняются из … • • Варианты ответа: • 1) низкоуглеродистой электротехнической стали • 2) железоникелевых сплавов (пермаллоев) • 3) листовой электротехнической (железокремнистой) стали • 4) электролитической меди

Задание № 13 • Кривые намагничивания: 1 –стали 10895 2 – пермаллоя • Для создания в замкнутом сердечнике магнитной индукции В=0, 4 Тл предпочтительнее ______, а для создания магнитной индукции В=0. 9 Тл _____. • • • Варианты ответа: 1) пермаллой, пермаллой; 2) пермаллой, сталь; 3) сталь, пермаллой; 4) сталь, сталь.

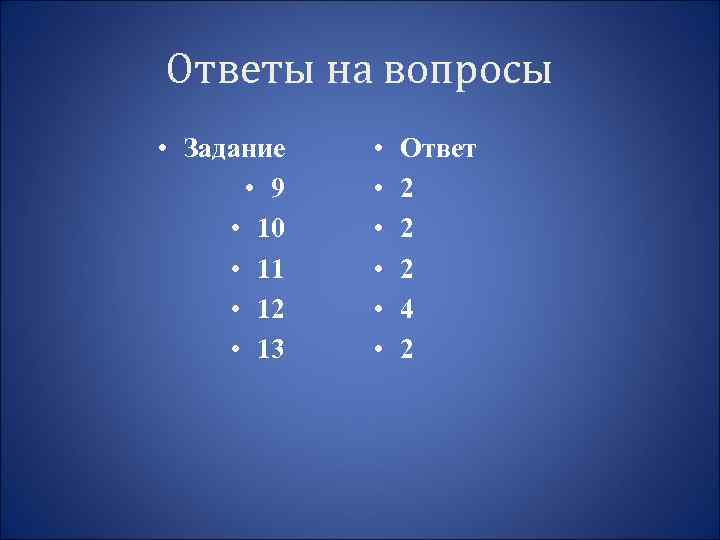

Ответы на вопросы • Задание • 9 • 10 • 11 • 12 • 13 • • • Ответ 2 2 2 4 2

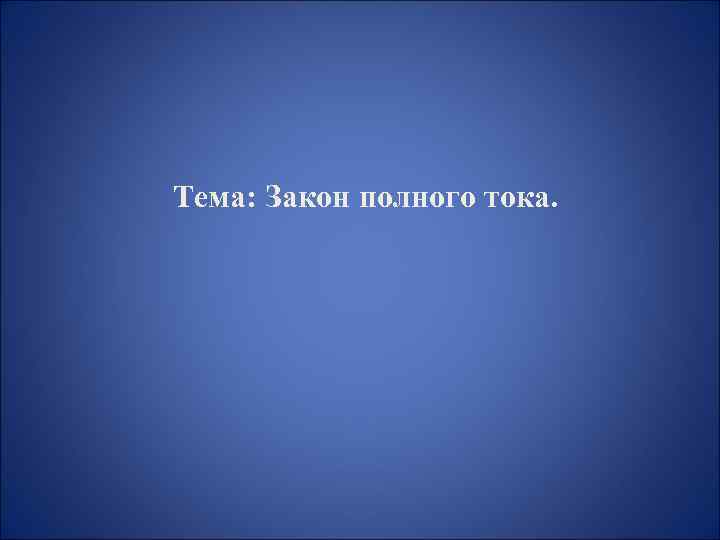

Тема: Закон полного тока.

Задание № 14. 1. • По прямолинейному проводнику протекает ток I, указанного направления. Магнитное поле проводника с током направлено … • • • Варианты ответа: 1) по часовой стрелке; 2) против часовой стрелки; 3) по направлению тока; 4) против направления тока.

Задание № 14. 2 • Напряженность магнитного поля на расстоянии r от проводника с током I равна … • Варианты ответа: • 1) 2πr∙I; • 2) I/2πr; • 3) 2πr/I; • 4) 0.

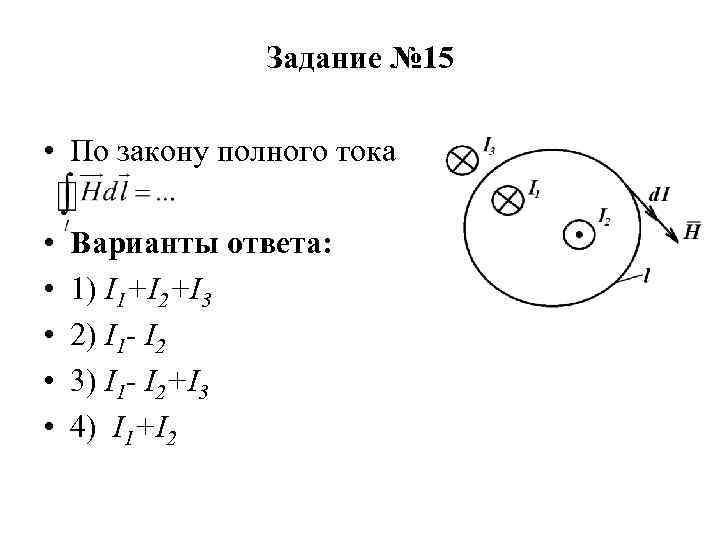

Задание № 15 • По закону полного тока • • • Варианты ответа: 1) I 1+I 2+I 3 2) I 1 - I 2 3) I 1 - I 2+I 3 4) I 1+I 2

Задание № 16 • Единица измерения напряжения в магнитной цепи это… • • • Варианты ответа: 1) Вольт. 2) Ампер. 3) Тесла. 4) Джоуль.

Задание № 17 • В изображенной магнитной цепи с заданной таблицей кривой намагничивания В Hc Тл А/м 0 0 0, 5 0, 7 1, 0 1, 2 120 200 450 1000 • При В= 1 Тл, средней длине магнитной линии ферромагнитного участка lc=80 см – магнитное напряжение на ферромагнитном участке Uмс= ____ А. • Варианты ответа: • 1) 360; 2) 430; 3) 500; 4) 860

Задание № 18. 1 • На замкнутый ферромагнитный сердечник с площадью поперечного сечения S равномерно намотана обмотка с числом витков w. Если магнитный поток в сердечнике Ф, то напряженность магнитного поля … • Варианты ответа: • 1) не может быть определена, т. к. не хватает данных; • 2) равна w. Ф/S ; • 3) равна Ф/Sµ 0; • 4) равна Ф/w. S.

Задание № 18. 2 • На замкнутый неферромагнитный сердечник с площадью поперечного сечения S равномерно намотана обмотка с числом витков w. Если магнитный поток в сердечнике Ф, то напряженность магнитного поля … • Варианты ответа: • 1) не может быть определена, т. к. не хватает данных; • 2) равна w. Ф/S ; • 3) равна Ф/Sµ 0; • 4) равна Ф/w. S.

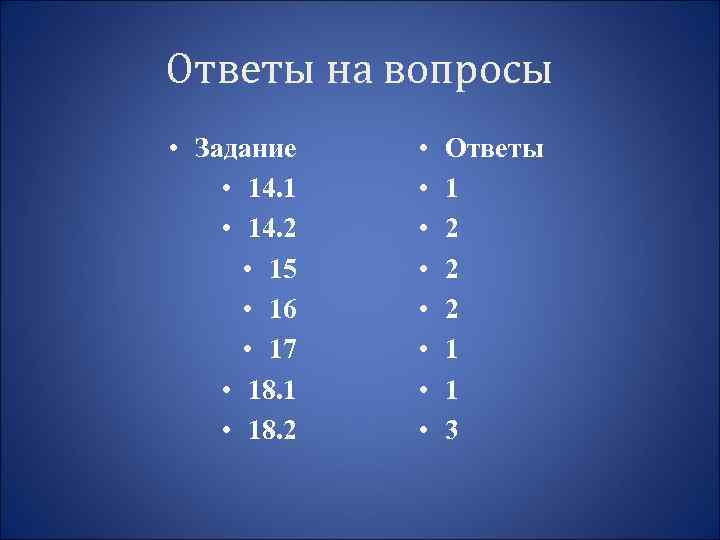

Ответы на вопросы • Задание • 14. 1 • 14. 2 • 15 • 16 • 17 • 18. 1 • 18. 2 • • Ответы 1 2 2 2 1 1 3

Задание № 19 Неразветвленной однородной является магнитная цепь… • Варианты ответа: 1) 3) 2) 4)

Задание № 20. 1 • В изображенной магнитной цепи магнитное сопротивление воздушного зазора Rмв= _______ , магнитное сопротивление ферромагнитного участка Rмc= ______. • Варианты ответа: • 1) 2) – 3) 4)

Задание № 20. 2 • В результате уменьшения величины воздушного зазора в магнитопроводе, при неизменной величине тока I в катушке, величина индукции ______. • Варианты ответа: • 1) увеличится; • 2) уменьшится; • 3) не изменится; • 4) недостаточно данных.

Задание № 21. • Единица измерения магнитного сопротивления … • • • Варианты ответа: 1) 1/Гн; 2) Ом; 3) См; 4) Гн.

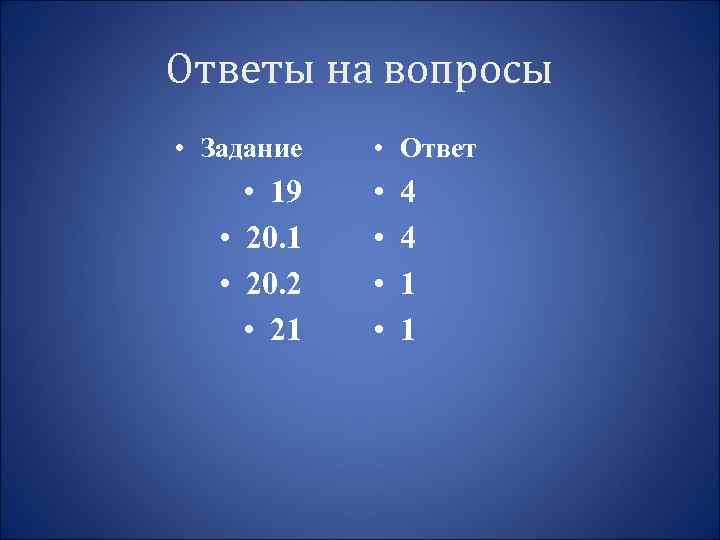

Ответы на вопросы • Задание • 19 • 20. 1 • 20. 2 • 21 • Ответ • • 4 4 1 1

Тема: Законы Кирхгофа для магнитных цепей.

Задание № 22. 1 • Общее количество узлов в представленной схеме равно… • • • Варианты ответа: 1) 1 2) 2 3) 3 4) 4

Задание № 22. 2 • Общее количество ветвей в представленной схеме равно… • Варианты ответа: • 1) 2 • 2) 3 • 3) 4 • 4) 5

Задание № 22. 3 • Количество независимых контуров в представленной схеме равно… • • • Варианты ответа: 1) 2 2) 3 3) 4 4) 5

Задание № 22. 4 • Для одного из узлов схемы справедливо уравнение… • Варианты ответа: • 1) Ф 1+Ф 2 -Ф 3=0 • 2) Ф 1+Ф 2+Ф 3=0 • 3) Ф 1 -Ф 2 -Ф 3=0 • 4) -Ф 1+Ф 2 -Ф 3=0

Задание № 22. 5 • Для одного из контуров схемы справедливо уравнение… • Варианты ответа: • 1) • 2) • 3) • 4)

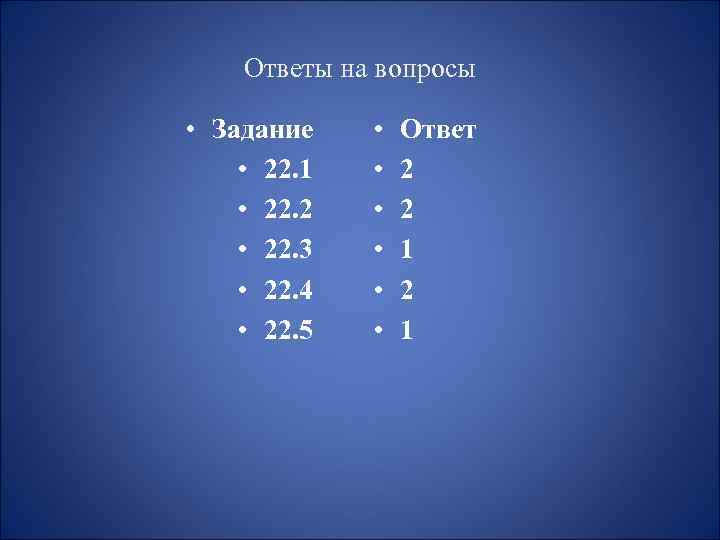

Ответы на вопросы • Задание • 22. 1 • 22. 2 • 22. 3 • 22. 4 • 22. 5 • • • Ответ 2 2 1

Тема: Механические силы в магнитном поле.

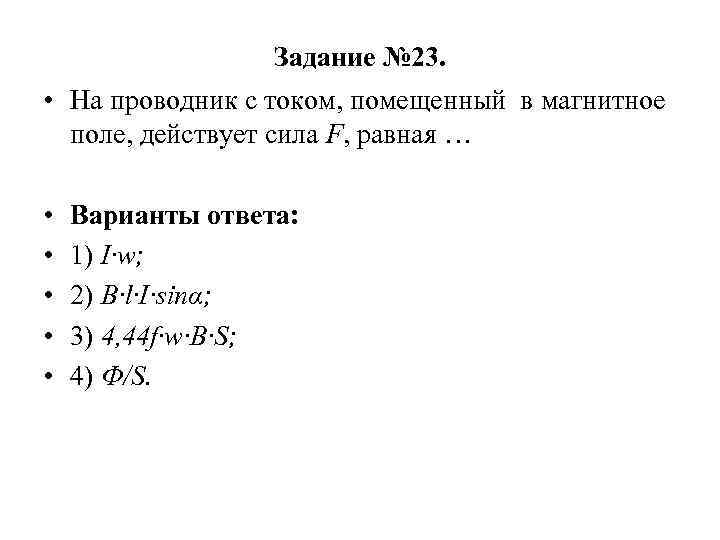

Задание № 23. • На проводник с током, помещенный в магнитное поле, действует сила F, равная … • • • Варианты ответа: 1) I∙w; 2) B∙l∙I∙sinα; 3) 4, 44 f∙w∙B∙S; 4) Ф/S.

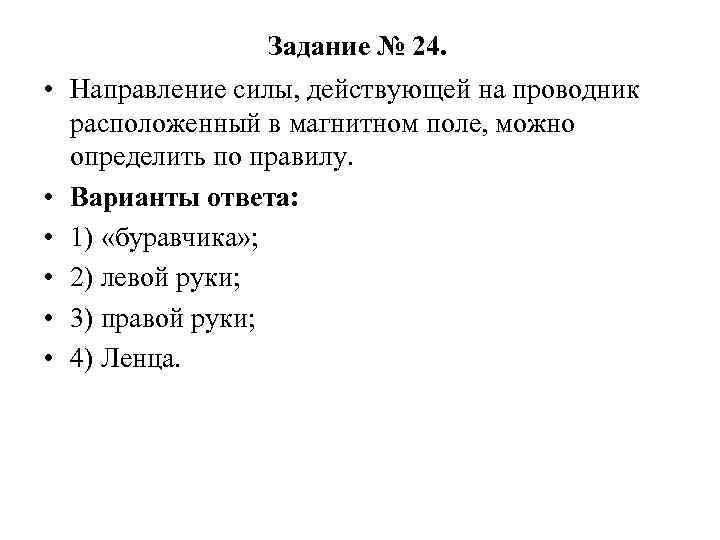

Задание № 24. • Направление силы, действующей на проводник расположенный в магнитном поле, можно определить по правилу. • Варианты ответа: • 1) «буравчика» ; • 2) левой руки; • 3) правой руки; • 4) Ленца.

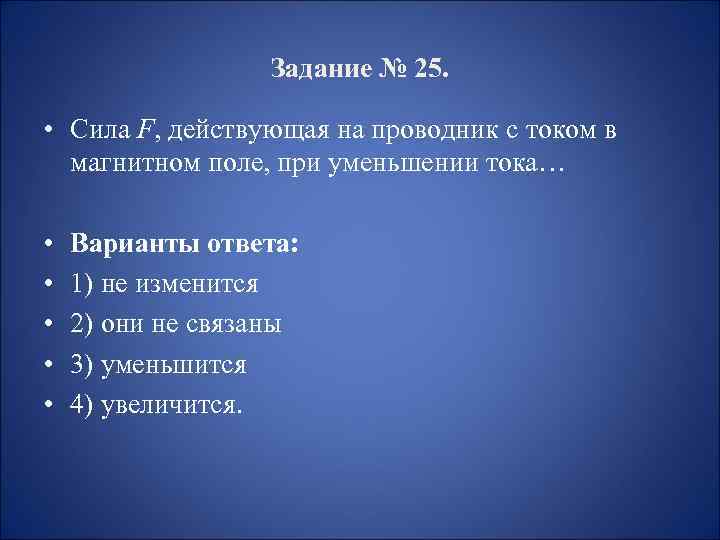

Задание № 25. • Cила F, действующая на проводник c током в магнитном поле, при уменьшении тока… • • • Варианты ответа: 1) не изменится 2) они не связаны 3) уменьшится 4) увеличится.

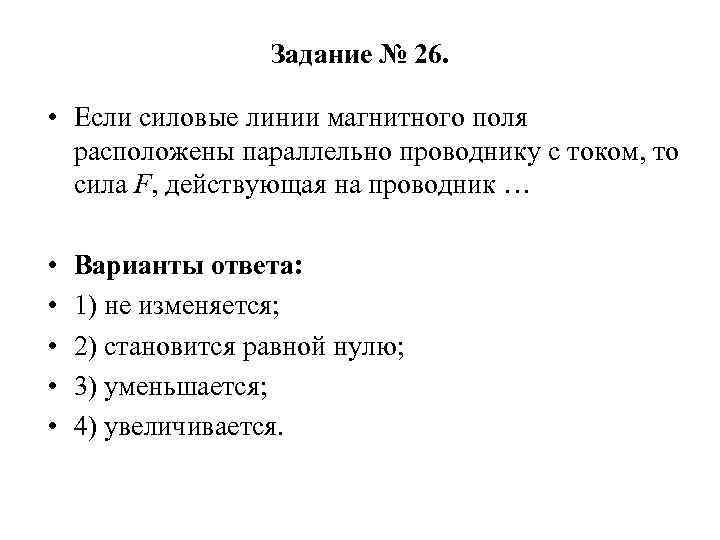

Задание № 26. • Если силовые линии магнитного поля расположены параллельно проводнику c током, то сила F, действующая на проводник … • • • Варианты ответа: 1) не изменяется; 2) становится равной нулю; 3) уменьшается; 4) увеличивается.

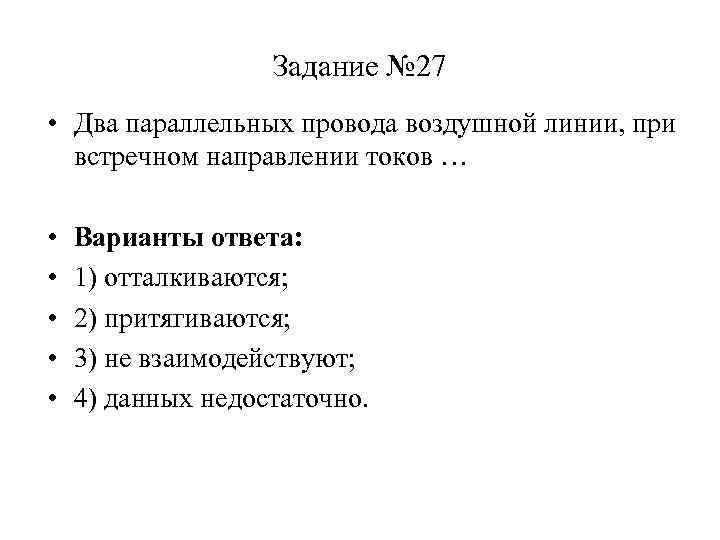

Задание № 27 • Два параллельных провода воздушной линии, при встречном направлении токов … • • • Варианты ответа: 1) отталкиваются; 2) притягиваются; 3) не взаимодействуют; 4) данных недостаточно.

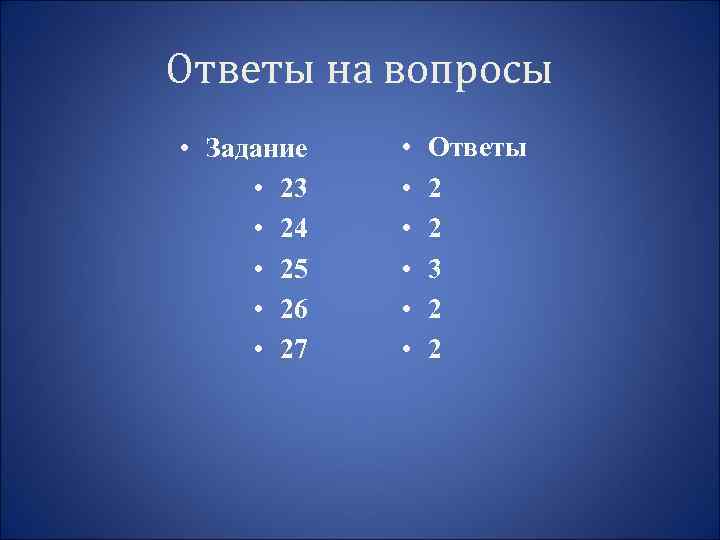

Ответы на вопросы • Задание • 23 • 24 • 25 • 26 • 27 • • • Ответы 2 2 3 2 2

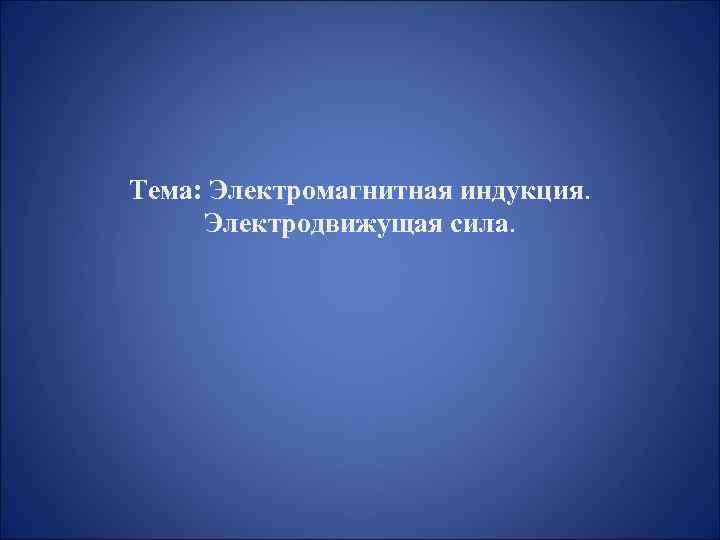

Тема: Электромагнитная индукция. Электродвижущая сила.

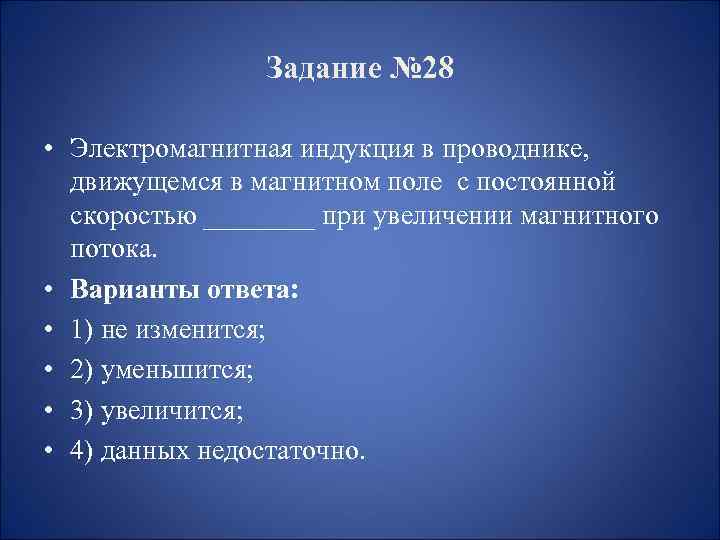

Задание № 28 • Электромагнитная индукция в проводнике, движущемся в магнитном поле с постоянной скоростью ____ при увеличении магнитного потока. • Варианты ответа: • 1) не изменится; • 2) уменьшится; • 3) увеличится; • 4) данных недостаточно.

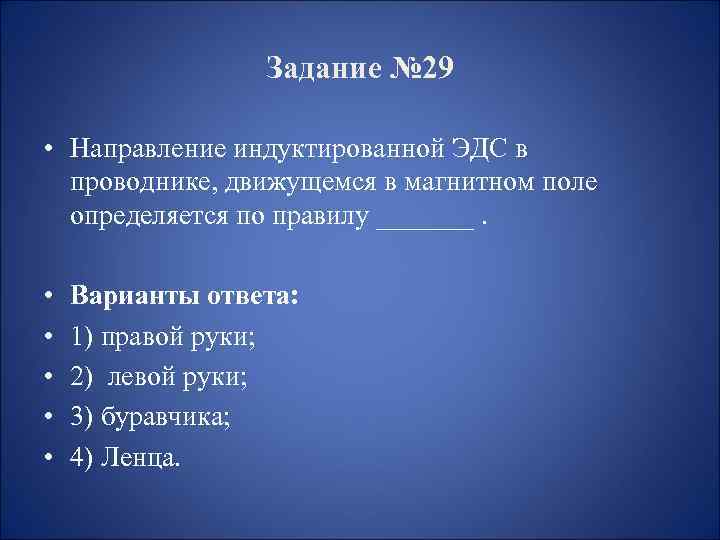

Задание № 29 • Направление индуктированной ЭДС в проводнике, движущемся в магнитном поле определяется по правилу _______. • • • Варианты ответа: 1) правой руки; 2) левой руки; 3) буравчика; 4) Ленца.

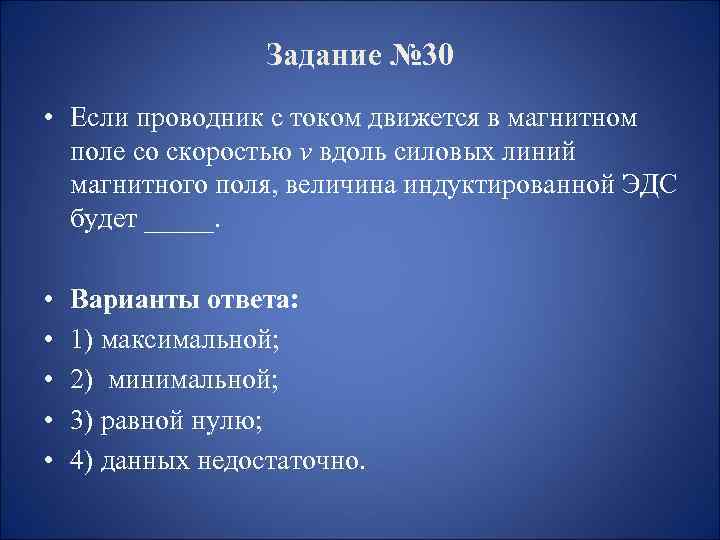

Задание № 30 • Если проводник с током движется в магнитном поле со скоростью v вдоль силовых линий магнитного поля, величина индуктированной ЭДС будет _____. • • • Варианты ответа: 1) максимальной; 2) минимальной; 3) равной нулю; 4) данных недостаточно.

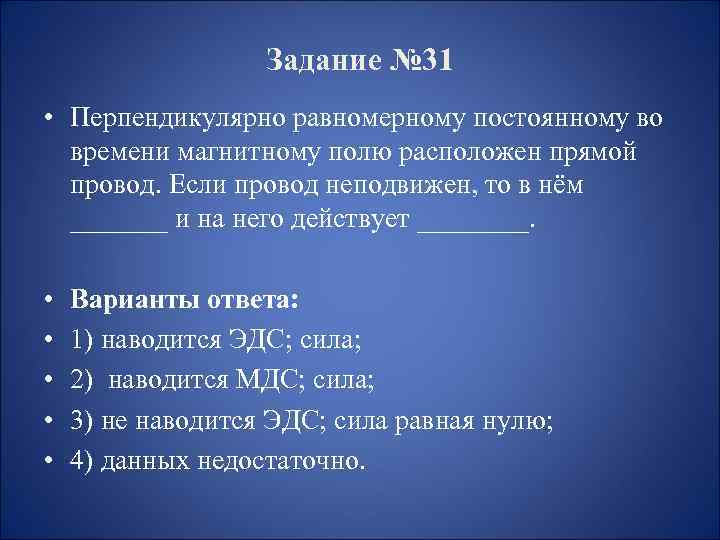

Задание № 31 • Перпендикулярно равномерному постоянному во времени магнитному полю расположен прямой провод. Если провод неподвижен, то в нём _______ и на него действует ____. • • • Варианты ответа: 1) наводится ЭДС; сила; 2) наводится МДС; сила; 3) не наводится ЭДС; сила равная нулю; 4) данных недостаточно.

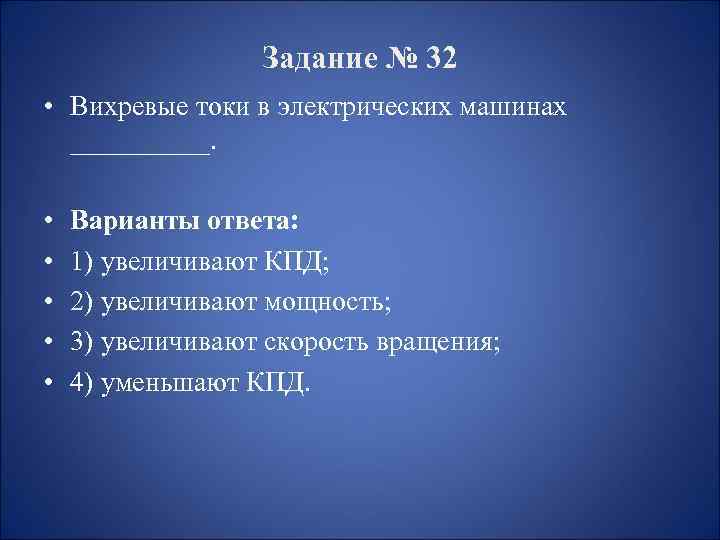

Задание № 32 • Вихревые токи в электрических машинах _____. • • • Варианты ответа: 1) увеличивают КПД; 2) увеличивают мощность; 3) увеличивают скорость вращения; 4) уменьшают КПД.

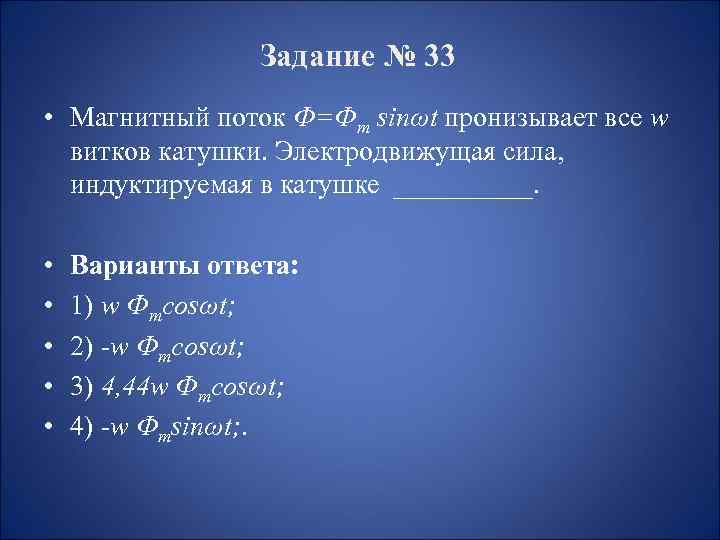

Задание № 33 • Магнитный поток Ф=Фm sinωt пронизывает все w витков катушки. Электродвижущая сила, индуктируемая в катушке _____. • • • Варианты ответа: 1) w Фmcosωt; 2) -w Фmcosωt; 3) 4, 44 w Фmcosωt; 4) -w Фmsinωt; .

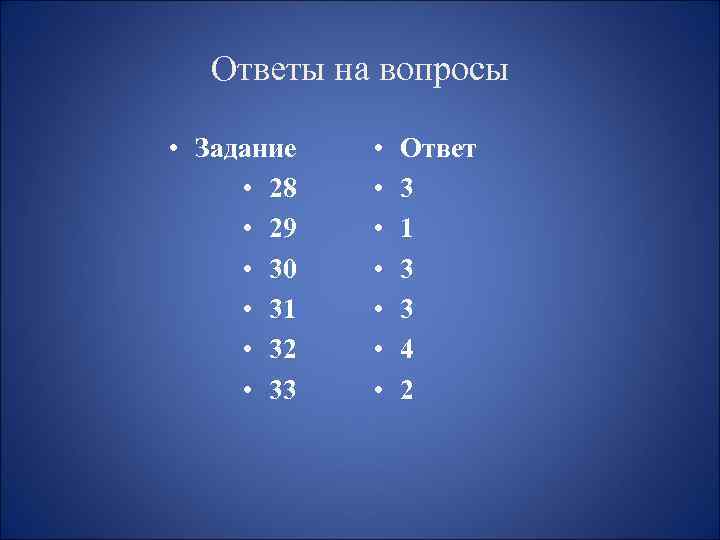

Ответы на вопросы • Задание • 28 • 29 • 30 • 31 • 32 • 33 • • Ответ 3 1 3 3 4 2

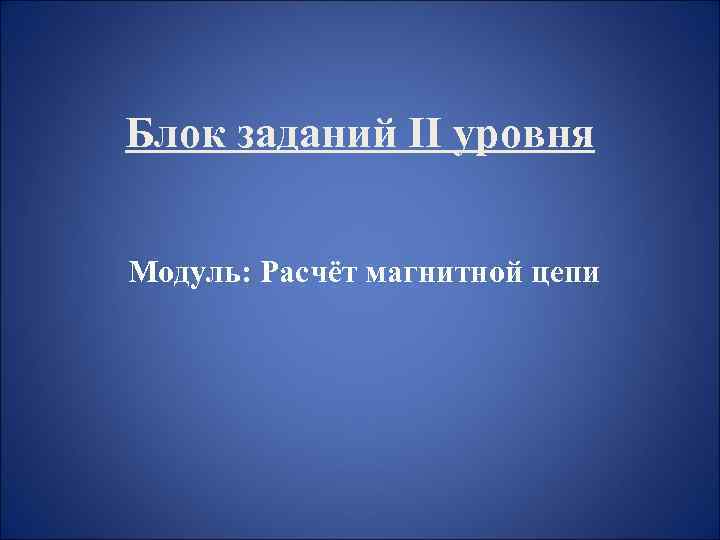

Блок заданий II уровня Модуль: Расчёт магнитной цепи

Задание № 32 • Обмотка с числом витков w=200 Введите ответ: намотана на ферромагнитный cердечник с заданной кривой намагничивания. Если длина средней линии l = 40 см, магнитная индукция в сердечнике В=1, 2 Тл, то ток I в обмотке равен ______ А.

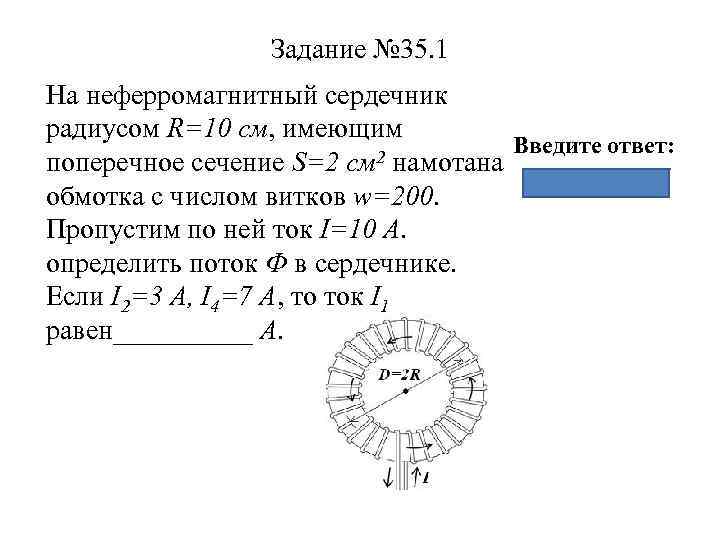

Задание № 35. 1 На неферромагнитный сердечник радиусом R=10 см, имеющим Введите ответ: 2 намотана поперечное сечение S=2 см обмотка с числом витков w=200. Пропустим по ней ток I=10 А. определить поток Ф в сердечнике. Если I 2=3 А, I 4=7 А, то ток I 1 равен_____ А.

Задание № 35. 2 Определить магнитный поток Ф в Введите ответ: ферромагнитном сердечнике с геометрическими размерами аналогичными приведенным в задании № 35. 1. Кривая намагничи- вания приведена на рисунке. Число витков w=200. Ток катушки - I=10 А.

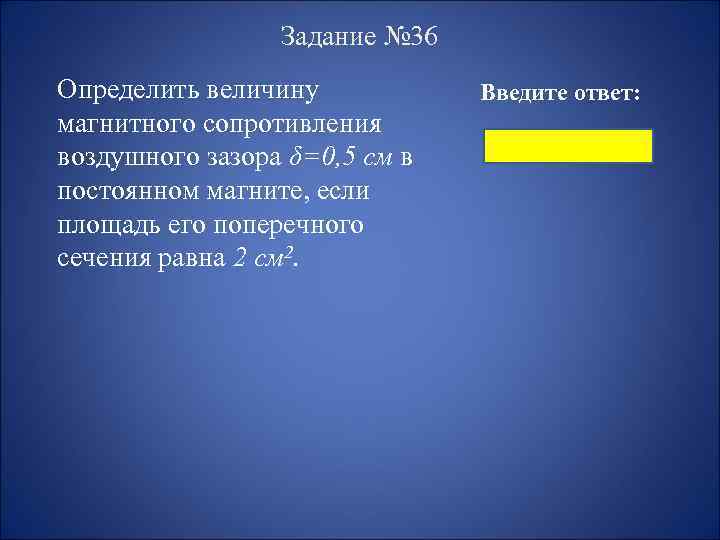

Задание № 36 Определить величину магнитного сопротивления воздушного зазора δ=0, 5 см в постоянном магните, если площадь его поперечного сечения равна 2 см 2. Введите ответ:

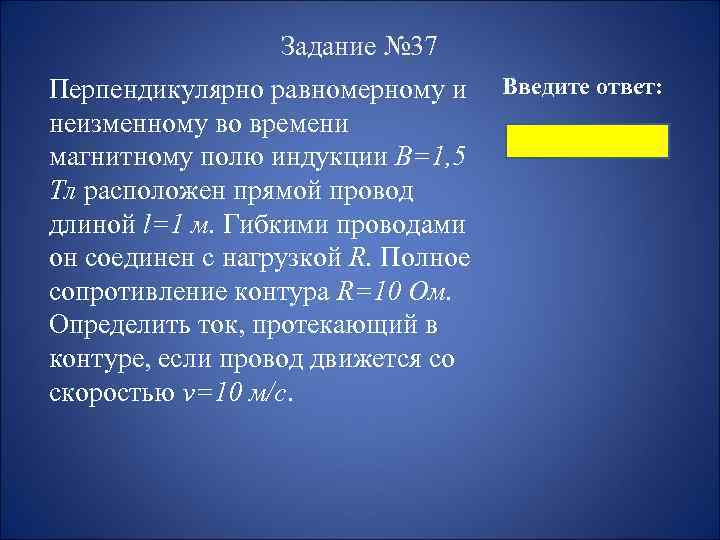

Задание № 37 Перпендикулярно равномерному и Введите ответ: неизменному во времени магнитному полю индукции В=1, 5 Тл расположен прямой провод длиной l=1 м. Гибкими проводами он соединен с нагрузкой R. Полное сопротивление контура R=10 Ом. Определить ток, протекающий в контуре, если провод движется со скоростью v=10 м/с.

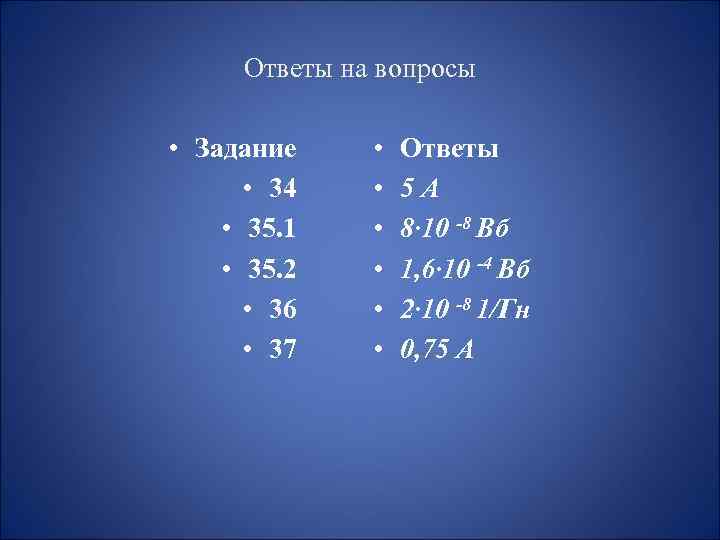

Ответы на вопросы • Задание • 34 • 35. 1 • 35. 2 • 36 • 37 • • • Ответы 5 А 8∙ 10 -8 Вб 1, 6∙ 10 -4 Вб 2∙ 10 -8 1/Гн 0, 75 А
