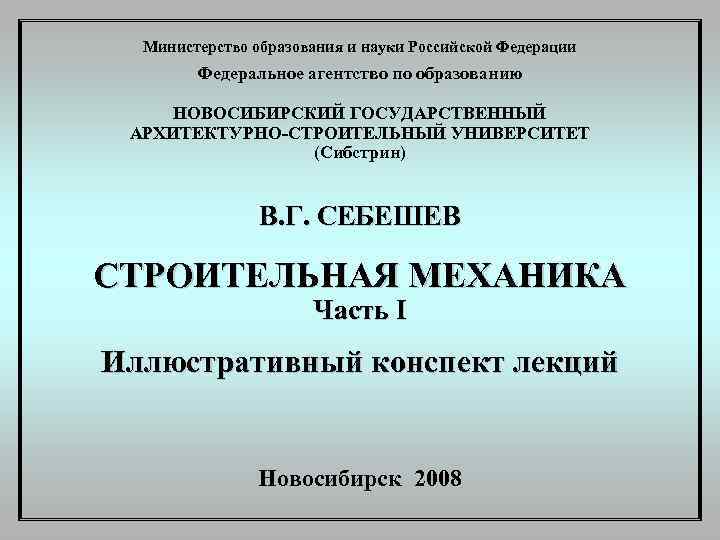

Министерство образования и науки Российской Федерации Федеральное агентство по образованию НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ (Сибстрин) В. Г. СЕБЕШЕВ СТРОИТЕЛЬНАЯ МЕХАНИКА Часть I Иллюстративный конспект лекций Новосибирск 2008

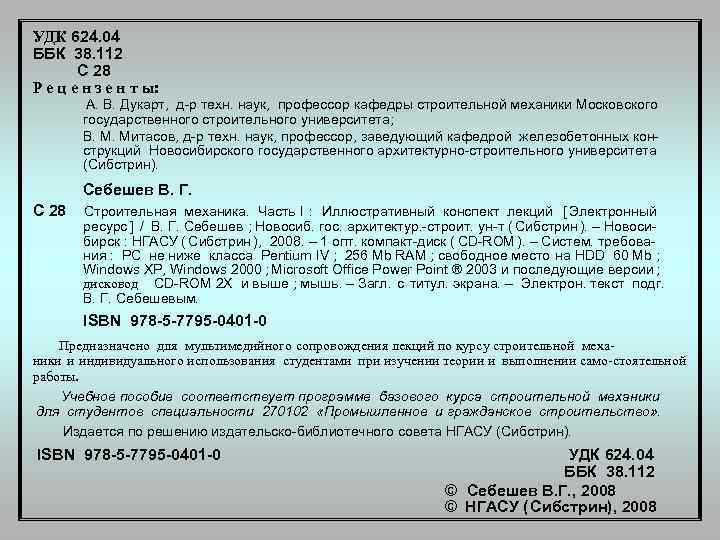

УДК 624. 04 ББК 38. 112 С 28 Р е ц е н з е н т ы: А. В. Дукарт, д-р техн. наук, профессор кафедры строительной механики Московского государственного строительного университета; В. М. Митасов, д-р техн. наук, профессор, заведующий кафедрой железобетонных кон- струкций Новосибирского государственного архитектурно-строительного университета (Сибстрин). Себешев В. Г. С 28 Строительная механика. Часть I : Иллюстративный конспект лекций [ Электронный ресурс ] / В. Г. Себешев ; Новосиб. гос. архитектур. -строит. ун-т ( Сибстрин ). – Новоси- бирск : НГАСУ ( Сибстрин ), 2008. – 1 опт. компакт-диск ( CD-ROM ). – Систем. требова- ния : РС не ниже класса Pentium IV ; 256 Mb RAM ; свободное место на HDD 60 Mb ; Windows XP, Windows 2000 ; Microsoft Office Power Point ® 2003 и последующие версии ; дисковод CD-ROM 2 X и выше ; мышь. – Загл. с титул. экрана. – Электрон. текст подг. В. Г. Себешевым. ISBN 978 -5 -7795 -0401 -0 Предназначено для мультимедийного сопровождения лекций по курсу строительной меха- ники и индивидуального использования студентами при изучении теории и выполнении само-стоятельной работы. Учебное пособие соответствует программе базового курса строительной механики для студентов специальности 270102 «Промышленное и гражданское строительство» . Издается по решению издательско-библиотечного совета НГАСУ (Сибстрин). ISBN 978 -5 -7795 -0401 -0 УДК 624. 04 ББК 38. 112 © Себешев В. Г. , 2008 © НГАСУ (Сибстрин), 2008

ОБЩИЕ СВЕДЕНИЯ Содержание курса строительной механики представлено в форме мультимедийных демонстраций, с изложением основных терминов, понятий, определений, теорем и методов; выводом формул и уравнений. Приводятся табличные данные, характерные примеры и иллюстрации из инженер- ной практики. Материал лекций скомпонован в виде отдельных файлов в формате Power Point и тематических папок с соответствующими именами. К каждой лекции даны контрольные вопросы с указанием номера слайда, в котором можно найти ответ на вопрос. РЕКОМЕНДАЦИИ ПОЛЬЗОВАТЕЛЮ Полноценный просмотр файлов возможен только в режиме «Показ слайдов» Micro- soft Power Point, так как при построении слайдов применены различные приёмы ани- мации, включая наложения, исчезновения и переходы. Рекомендуется использование программы Microsoft Office Power Point Т 2003 и последующих её версий; более ранние версии могут давать замедленную реализацию анимационных эффектов. Пошаговое управление процессом показа осуществляется клавишами «Pg. Dn» или «Enter» – для шага вперёд, «Pg. Up» для шага назад. Возможна также «прокрутка» с по- мощью компьютерной «мыши» . В текстах, формулах и надписях использованы, наряду с общепринятыми шрифтами Times New Roman, Arial Narrow, Arial Black и Symbol, также шрифты Book Antiqua, New Zelek и Zapf Chance. C. Если последние отсутствуют в компьютере пользователя, их можно скопировать из приложенной папки «Шрифты» .

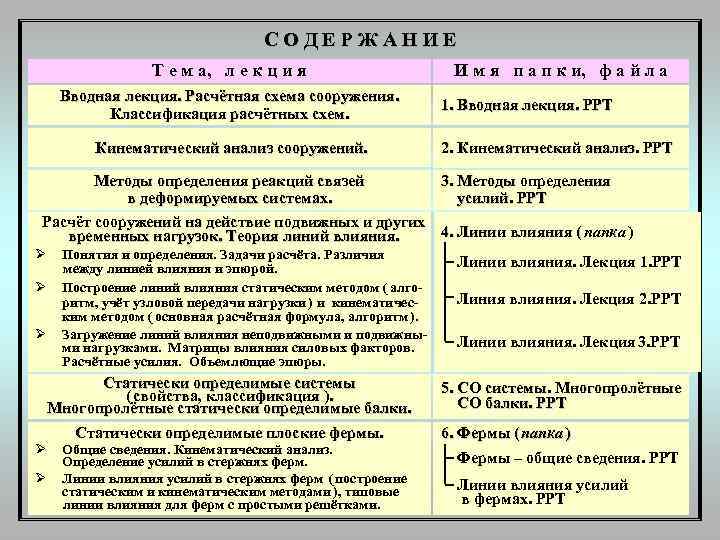

СОДЕРЖАНИЕ Т е м а, л е к ц и я И м я п а п к и, ф а й л а Вводная лекция. Расчётная схема сооружения. 1. Вводная лекция. РРТ Классификация расчётных схем. Кинематический анализ сооружений. 2. Кинематический анализ. РРТ Методы определения реакций связей 3. Методы определения в деформируемых системах. усилий. РРТ Расчёт сооружений на действие подвижных и других временных нагрузок. Теория линий влияния. 4. Линии влияния ( папка ) Ø Понятия и определения. Задачи расчёта. Различия между линией влияния и эпюрой. Линии влияния. Лекция 1. РРТ Ø Построение линий влияния статическим методом ( алго- ритм, учёт узловой передачи нагрузки ) и кинематичес- Линия влияния. Лекция 2. РРТ ким методом ( основная расчётная формула, алгоритм ). Ø Загружение линий влияния неподвижными и подвижны- ми нагрузками. Матрицы влияния силовых факторов. Линии влияния. Лекция 3. РРТ Расчётные усилия. Объемлющие эпюры. Статически определимые системы 5. СО системы. Многопролётные ( свойства, классификация ). СО балки. РРТ Многопролётные статически определимые балки. Статически определимые плоские фермы. 6. Фермы ( папка ) Ø Общие сведения. Кинематический анализ. Определение усилий в стержнях ферм. Фермы – общие сведения. РРТ Ø Линии влияния усилий в стержнях ферм ( построение Линии влияния усилий статическим и кинематическим методами ), типовые линии влияния для ферм с простыми решётками. в фермах. РРТ

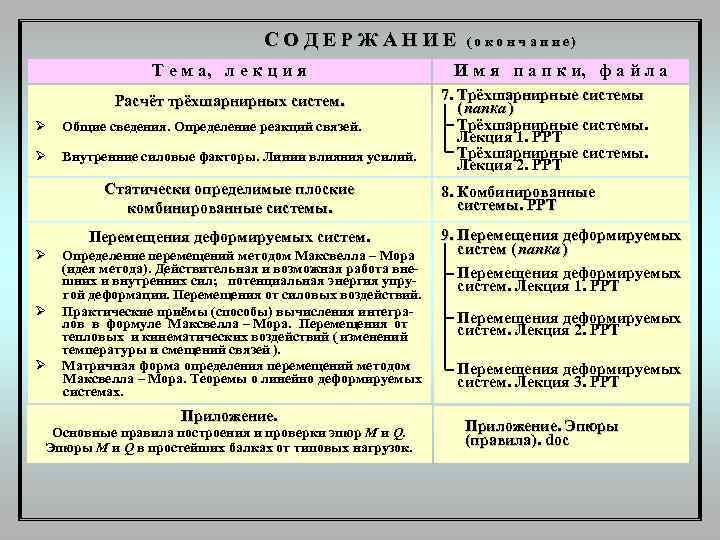

СОДЕРЖАНИЕ (о к о н ч а н и е) Т е м а, л е к ц и я И м я п а п к и, ф а й л а Расчёт трёхшарнирных систем. 7. Трёхшарнирные системы ( папка ) Ø Общие сведения. Определение реакций связей. Трёхшарнирные системы. Лекция 1. РРТ Ø Внутренние силовые факторы. Линии влияния усилий. Трёхшарнирные системы. Лекция 2. РРТ Статически определимые плоские 8. Комбинированные комбинированные системы. системы. РРТ Перемещения деформируемых систем. 9. Перемещения деформируемых Ø Определение перемещений методом Максвелла – Мора систем ( папка ) (идея метода). Действительная и возможная работа вне- Перемещения деформируемых шних и внутренних сил; потенциальная энергия упру- систем. Лекция 1. РРТ гой деформации. Перемещения от силовых воздействий. Ø Практические приёмы (способы) вычисления интегра- Перемещения деформируемых лов в формуле Максвелла – Мора. Перемещения от систем. Лекция 2. РРТ тепловых и кинематических воздействий ( изменений температуры и смещений связей ). Ø Матричная форма определения перемещений методом Перемещения деформируемых Максвелла – Мора. Теоремы о линейно деформируемых систем. Лекция 3. РРТ системах. Приложение. Основные правила построения и проверки эпюр М и Q. Приложение. Эпюры М и Q в простейших балках от типовых нагрузок. (правила). doc

Учебное электронное издание Владимир Григорьевич Себешев СТРОИТЕЛЬНАЯ МЕХАНИКА Часть I Иллюстративный конспект лекций Редактор А. В. Тренина Подписано к выпуску 20. 09. 2008 г. Объем 55 Mb, 1 опт. компакт-диск (CD-ROM). Новосибирский государственный архитектурно-строительный университет (Сибстрин) 630008, Новосибирск, ул. Ленинградская, 113 rektor@sibstrin. ru http: //www. sibstrin. ru
