Узлы и детали

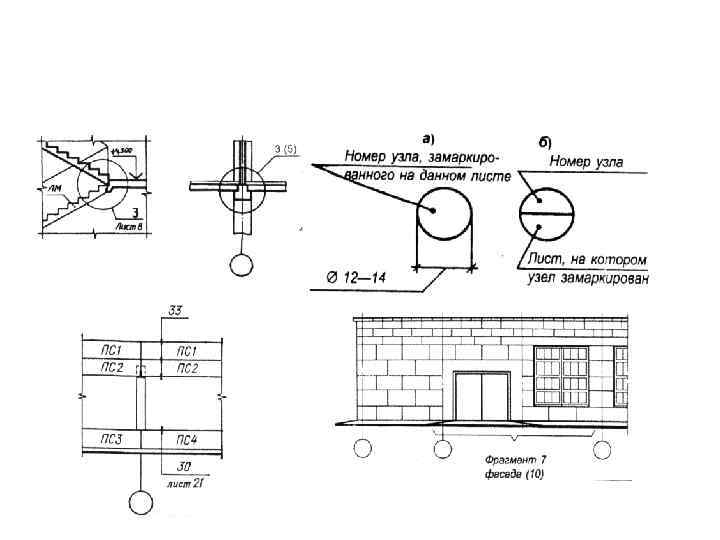

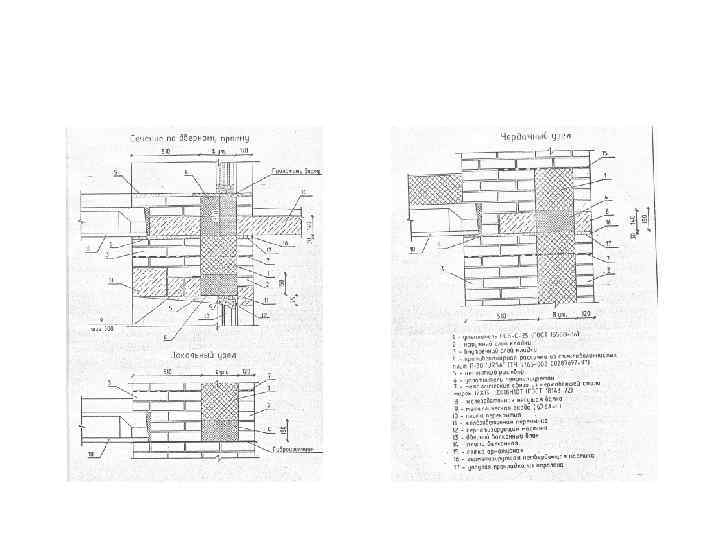

• В курсовой работе должно быть разработано 2 - 3 конструктивных узла или архитектурных деталей. Узлы или детали располагают на свободных местах листов, где они замаркированы, или на других листах с соответствующей маркировкой. • При изображении узла соответствующее место отмечают замкнутой сплошной тонкой линией (окружностью или овалом) с обозначением на полке линии-выноски порядкового номера узла арабской цифрой. • Если узел помещен на другом листе, то номер листа указывают под полкой линии-выноски или на полке линии-выноски, рядом, в скобках в соответствии с рис. 3. • При необходимости ссылку на узел в сечении выполняют в соответствии с рис. 4. • Над изображением узла указывают в кружке его порядковый номер в соответствии с рис. 5. • Фрагмент плана, фасада на чертежах обозначают в соответствии с рис. 6.

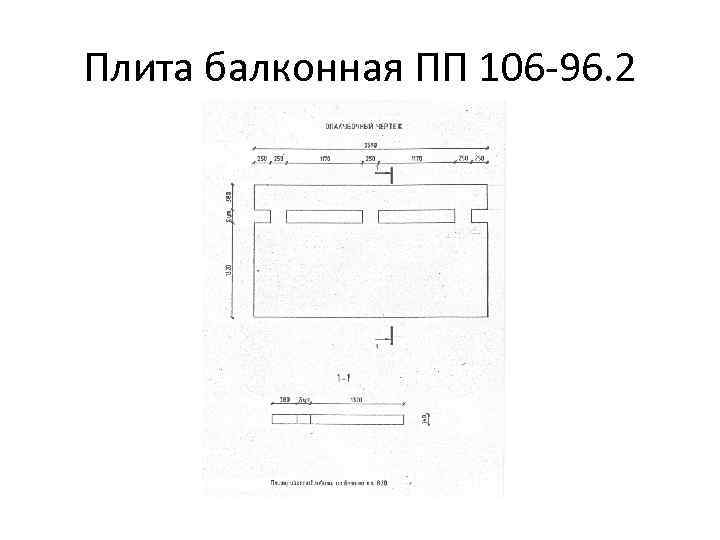

Плита балконная ПП 106 -96. 2

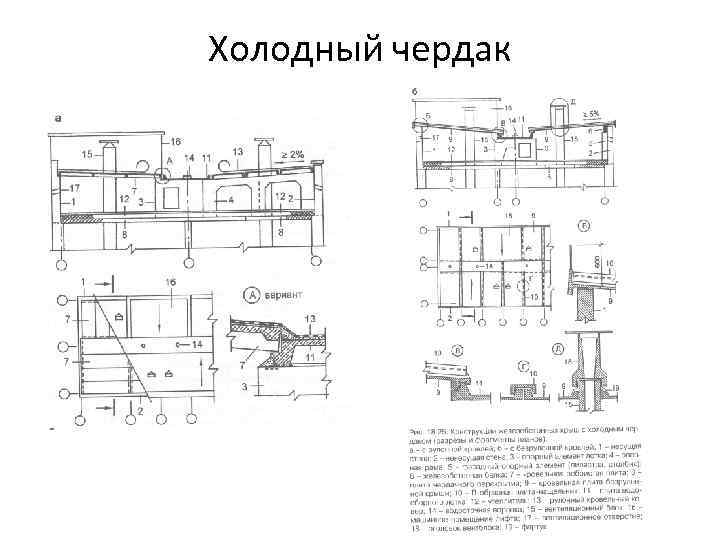

Холодный чердак

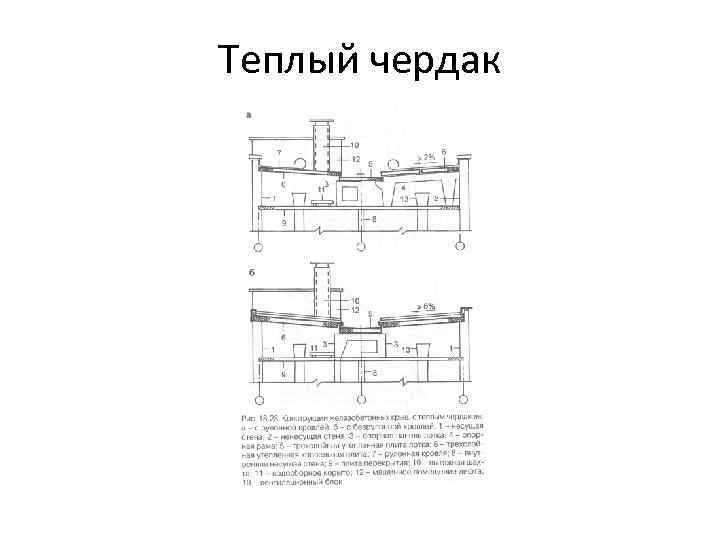

Теплый чердак
